太阳能路灯基本安装步骤图(精)

太阳能路灯安装施工方案1、安装施工地点的选择（1）路灯安装地点周围不能有遮挡物，确保太阳电池可正常采光，如很难保证全天无遮挡物的情况下，要尽量保证上午9: 00到下午15: 00之间无遮挡。

（2）安装地点必须排水顺畅，如果距离安装地点10米内有河流或水坑等低洼积水点，则地基最低点必须高于积水点50年内最高水位。

（3）安装地点地下不能铺设有电缆、光缆等公共设施。

（4）按照施工设计，确定灯杆位置及灯距，如现场出现变更应及时与业主协商确定解决方案。

2、施工工艺流程3、太阳能路灯安装步骤 材料进场验收 确定安装位置 路灯地基浇筑 开挖基础 电池组件安装蓄电池安装 调试验收 灯具安装（1）路灯地基浇筑1）确定立灯位置;勘察地质情况，如果地表皆是松软土质，那么开挖深度应加深;同时要确认开挖位置以下没有其他设施（如电缆、管道等)，路灯顶部没有长时间遮阳物体，否则要适当更换位置。

2）在立灯具的位置预留(开挖）符合标准；进行预埋件定位浇筑，预埋件放置在方坑正中，PVC穿线管—端放在预埋件正中间、另端放在蓄电池储存处，注意保持预埋件、地基与原地面在同一水平面上(或螺杆顶端与原地面在同一水平面上，根据场地需要而定)，有一边要与道路平行，这样方可保证灯杆竖立后端正而不偏斜，然后以混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。

3）施工完毕，及时清理定位板上残留泥渣，并以废油清洗螺栓上杂质。

4、混凝土凝固过程中，要定时浇水养护;待混凝土完全凝固(一般72小时以上)，才能进行吊灯安装。

（2）电池组件安装1）太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接。

2）太阳电池组件与支架连接时要牢固可靠。

3）组件的输出线应避免裸露，并用扎带扎牢。

4）电池组件的朝向要朝正南，以指南针指向为准。

（3）蓄电池安装1）蓄电池置于控制箱内时须轻拿轻放，防止砸坏控制箱。

2）蓄电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性。

为了给人们的夜间出行保证更多的安全，减少因灯光昏暗造成的交通事故，如今大多已经使用照明效果优良的太阳能路灯设备，节能环保，为了保证设备正常使用，因此在安装方面需要掌握正确的方法和具体的步骤。

1—地基浇注确定立灯位置；在立灯具的位置预留（开挖）符合标准的基坑；基坑浇灌混凝土应能承载灯杆的1.5倍，灯杆进行预埋件地笼定位浇筑。

预埋件放置在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储处。

注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。

然后使用不低于C20混凝土浇筑固定。

施工完毕，及时清理定位板上残留泥渣，并且以废油清洗螺栓上杂质。

2—太阳能电池组件安装太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接；太阳电池组件与支架连接时要牢固可靠；组件的输出线应避免裸露，并用扎带扎牢；电池组件的朝向要朝正南，以指南针指向为准。

3—蓄电池安装蓄电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；蓄电池之间的连接线须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性；输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；上述完成后检查控制器端的接线，防止短路。

正常后关好控制箱的门。

4—灯具安装进行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱（电池箱）。

然后在简易调试系统工作是否正常；松开控制器上太阳板连接线，光源工作；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可起吊安装，并将蓄电池放进电池箱。

调试系统工作是否正常；松开控制器上太阳板连接线，灯亮；同时接上太阳板连接线，灯熄；再仔细观察控制器上各指示灯的变化；一切属于正常，方可封好控制箱。

陕西散花电气照明工程有限公司官方网址：/太阳能路灯安装步骤一、地基浇注⒈确定立灯位置；勘察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。

⒉在立灯具的位置预留（开挖）符合标准的1米3坑；进行预埋件定位浇筑。

预埋件放置在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。

注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。

然后以C20混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。

陕西散花电气照明工程有限公司官方网址：/⒊施工完毕，及时清理定位板上残留泥渣，并以废油清洗螺栓上杂质。

⒋混泥土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般72小时以上），才能进行吊灯安装。

二、电池组件安装⒈太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接；⒉太阳电池组件与支架连接时要牢固可靠；⒊组件的输出线应避免裸露，并用扎带扎牢；⒋电池组件的朝向要朝正南，以指南针指向为准。

三、蓄电池安装⒈蓄电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；⒉蓄电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性；⒊输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；⒋蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；⒌上述完成后，检查控制器端的接线，防止短路。

正常后关好控制箱的门四、灯具安装⒈进行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱（电池箱）。

⒉灯杆起吊之前，先检查各部位紧固件是否牢固，灯头安装是否端正，光源陕西散花电气照明工程有限公司官方网址：/工作是否正常。

太阳能路灯施工技术方案1、安装工艺流程图2、施工工艺方法：1、 应按规定的施工及施工规范、质量评定标准以及标准图集施工。

2、 电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时安装准备 预埋管、件等交接检查 PVC 下线管预埋 支吊托架制安装、 照明器具安装 组件安装 组装联调 校光源 校组件 吊立安装 电器安装调试 交工验收做好防预埋管堵塞的工作。

3、灯基础浇注，路灯安装，电气系统穿电缆，系统调试，通电实验。

3 、各工序流程及主要施工方法一、工序流程施工中采用以下流程：定灯位→挖路基坑→挖电池井→浇注路灯基础→路灯组装→路灯安装→电气设备安装→实验、调试→自检→竣工验收二、施工方法1、定灯位：按照施工图及现场情况，以灯位间距为35米为基准确定路灯安装位置2、挖灯基坑及电池井：以图纸为基础，在路灯基础位置挖路灯基坑及电池井。

3、路灯基础浇注：按路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。

4、电池井：应符合深度保温要求下列要求，与路灯基础连接线管要匹配无误差。

5、路灯安装规定基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿基础并应超出基础平面30～50mm。

浇制钢筋混凝土基础前必须排除坑内积水。

灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。

灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。

路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。

太阳能路灯施工方案全 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯安装施工方案1 安装工艺流程图2 施工工艺方法：应按规定的施工及施工规范，质量评定标准以及标准图集施工。

电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。

灯基础浇筑，路灯安装，电气系统穿电缆，系统调试，通电实验。

3 各工序流程及主要施工方法工序流程施工中采用以下流程：定灯位→挖路基坑→挖电池井→浇筑路灯基础→路灯组装→路灯安装→电气设备安装→实验、调试→自检→竣工验收施工方法定灯位：按照施工图及现场情况，以灯位间距为35米为基准确定路灯安装位置挖灯基坑及电池井：以图纸为基础，在路灯基础位置挖路灯基坑，电池井。

浇筑路灯基础浇筑：按路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。

电池井：应符合深度保温要求下列要求，与路灯基础连接线管要匹配无误差。

路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。

基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿出并应超出基础平面30-50㎜，浇筑钢筋混凝土基础之前必须排除坑内积水。

灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与池面平行，紧固后目测应无歪斜。

灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定。

在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200㎜。

路灯安装使用的灯具、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。

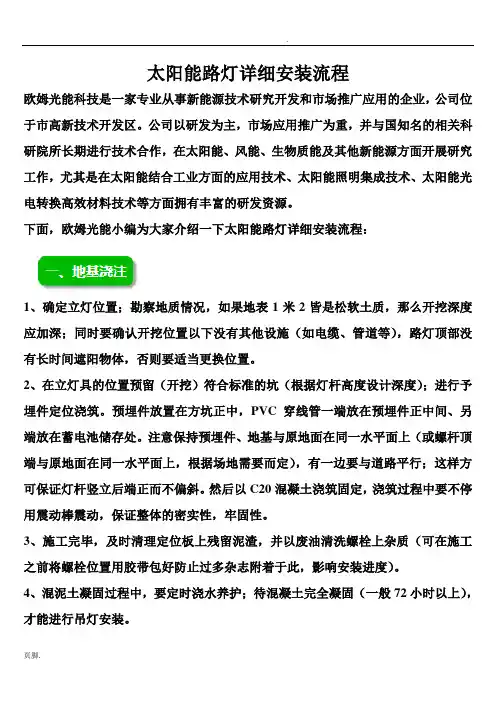

太阳能路灯详细安装流程欧姆光能科技是一家专业从事新能源技术研究开发和市场推广应用的企业，公司位于市高新技术开发区。

公司以研发为主，市场应用推广为重，并与国知名的相关科研院所长期进行技术合作，在太阳能、风能、生物质能及其他新能源方面开展研究工作，尤其是在太阳能结合工业方面的应用技术、太阳能照明集成技术、太阳能光电转换高效材料技术等方面拥有丰富的研发资源。

下面，欧姆光能小编为大家介绍一下太阳能路灯详细安装流程：1、确定立灯位置；勘察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。

2、在立灯具的位置预留（开挖）符合标准的坑（根据灯杆高度设计深度）；进行予埋件定位浇筑。

预埋件放置在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处。

注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。

然后以C20混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。

3、施工完毕，及时清理定位板上残留泥渣，并以废油清洗螺栓上杂质（可在施工之前将螺栓位置用胶带包好防止过多杂志附着于此，影响安装进度）。

4、混泥土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般72小时以上），才能进行吊灯安装。

预埋件浇注示意图：1、进行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱（电池箱）。

2、灯杆起吊之前，先检查各部位紧固件是否牢固，灯头安装是否端正，光源工作是否正常。

然后在简易调试系统工作是否正常；松开控制器上太阳板连接线，光源工作；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可起吊安装。

3、主灯杆起吊时，注意安全防；螺丝绝对紧固好，如组件角度有所偏差，需要上去端调整其方向完全朝正南。

前言为了规范安装，便于售后人员的培训及维修，特编制该手册。

本手册是在总结以往组装、安装及施工经验的基础上，结合结构设计编制而成。

每位安装人员必须熟读此手册并加以归纳、应用。

望大家提出宝贵意见和建议以共同促进太阳能灯具的发展。

光电处太阳能路灯组2005年8月目录第一章太阳能路灯原理简介第一节太阳能系统原理简介 (3)第二节太阳能路灯主要部件简介 (4)第二章太阳能路灯包装及运输第一节太阳能路灯包装 (8)第二节太阳能路灯运输 (10)第三章太阳能路灯施工第一节太阳能路灯地基施工 (11)第二节太阳能路灯组装 (12)第三节太阳能路灯安装 (14)第四章太阳能路灯简单维修指南 (17)附录螺纹紧固件的紧固扭矩值 (18)第一章太阳能路灯原理第一节太阳能路灯系统简介太阳能路灯以控制、工作方式的不同，可分为三种系统：图1 太阳能路灯系统原理简图1、光控开－光控关原理：白天，太阳光照射到太阳电池组件表面时，光伏效应产生电能，并通过控制器对蓄电池进行充电；随着光线逐渐减弱，太阳电池组件产生的电压不断下降，当电压值低于控制器设置的启动电压值时，控制器启动负载工作。

光线逐渐增强，电池组件产生的电压增大并达到控制器设定关断电压值时，控制器切断负载。

2、光控开－时控关原理：白天，太阳光照射到太阳电池组件表面时，光伏效应产生电能，并通过控制器对蓄电池进行充电；随着光线逐渐减弱，太阳电池组件产生的电压不断下降，当电压值低于控制器设置的启动电压值时，控制器启动负载工作。

当负载工作时间达到控制器预先设定时间时，控制器切断负载，负载停止工作。

3、时控开－时控关原理：太阳光照射到太阳电池组件表面时，光伏效应产生电能，并通过控制器对蓄电池进行充电。

时间达到控制器设定时间时，控制器启动负载工作。

当负载工作时间达到控制器预先设定时间时，控制器切断负载，负载停止工作。

第二节太阳能路灯主要部件简介1、 灯杆组件材料选用优质钢材，结构上主要采用焊接、螺栓连接，表面经镀锌＋喷塑处理，设计寿命50年，抗风等级12级。

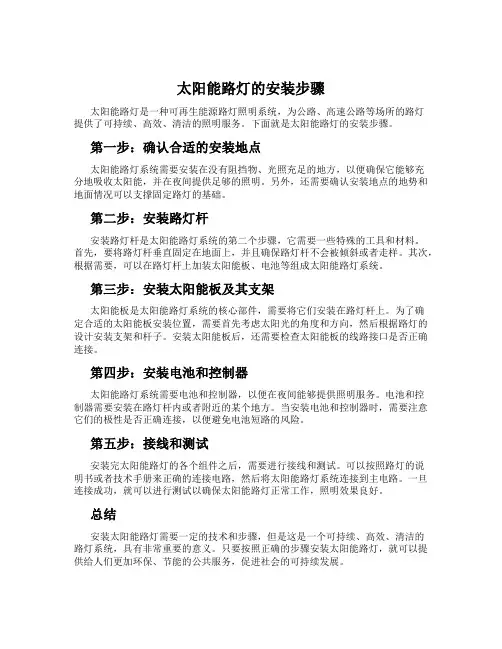

太阳能路灯的安装步骤太阳能路灯是一种可再生能源路灯照明系统，为公路、高速公路等场所的路灯提供了可持续、高效、清洁的照明服务。

下面就是太阳能路灯的安装步骤。

第一步：确认合适的安装地点太阳能路灯系统需要安装在没有阻挡物、光照充足的地方，以便确保它能够充分地吸收太阳能，并在夜间提供足够的照明。

另外，还需要确认安装地点的地势和地面情况可以支撑固定路灯的基础。

第二步：安装路灯杆安装路灯杆是太阳能路灯系统的第二个步骤，它需要一些特殊的工具和材料。

首先，要将路灯杆垂直固定在地面上，并且确保路灯杆不会被倾斜或者走样。

其次，根据需要，可以在路灯杆上加装太阳能板、电池等组成太阳能路灯系统。

第三步：安装太阳能板及其支架太阳能板是太阳能路灯系统的核心部件，需要将它们安装在路灯杆上。

为了确定合适的太阳能板安装位置，需要首先考虑太阳光的角度和方向，然后根据路灯的设计安装支架和杆子。

安装太阳能板后，还需要检查太阳能板的线路接口是否正确连接。

第四步：安装电池和控制器太阳能路灯系统需要电池和控制器，以便在夜间能够提供照明服务。

电池和控制器需要安装在路灯杆内或者附近的某个地方。

当安装电池和控制器时，需要注意它们的极性是否正确连接，以便避免电池短路的风险。

第五步：接线和测试安装完太阳能路灯的各个组件之后，需要进行接线和测试。

可以按照路灯的说明书或者技术手册来正确的连接电路，然后将太阳能路灯系统连接到主电路。

一旦连接成功，就可以进行测试以确保太阳能路灯正常工作，照明效果良好。

总结安装太阳能路灯需要一定的技术和步骤，但是这是一个可持续、高效、清洁的路灯系统，具有非常重要的意义。

只要按照正确的步骤安装太阳能路灯，就可以提供给人们更加环保、节能的公共服务，促进社会的可持续发展。

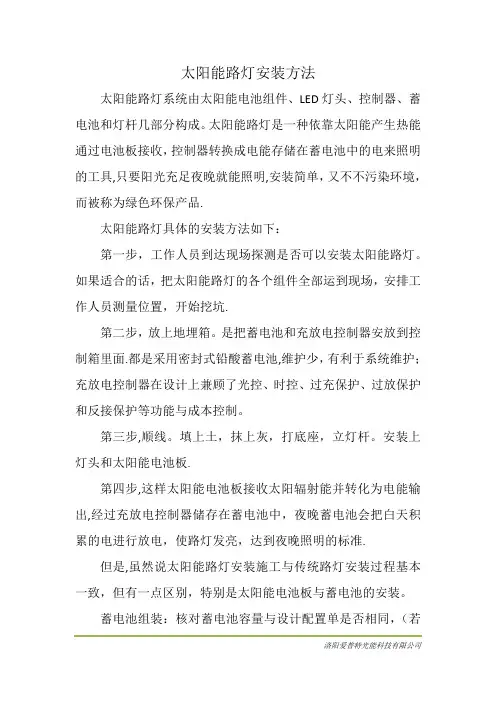

太阳能路灯安装方法太阳能路灯系统由太阳能电池组件、LED灯头、控制器、蓄电池和灯杆几部分构成。

太阳能路灯是一种依靠太阳能产生热能通过电池板接收，控制器转换成电能存储在蓄电池中的电来照明的工具,只要阳光充足夜晚就能照明,安装简单，又不不污染环境，而被称为绿色环保产品.太阳能路灯具体的安装方法如下：第一步，工作人员到达现场探测是否可以安装太阳能路灯。

如果适合的话，把太阳能路灯的各个组件全部运到现场，安排工作人员测量位置，开始挖坑.第二步，放上地埋箱。

是把蓄电池和充放电控制器安放到控制箱里面.都是采用密封式铅酸蓄电池,维护少，有利于系统维护；充放电控制器在设计上兼顾了光控、时控、过充保护、过放保护和反接保护等功能与成本控制。

第三步,顺线。

填上土，抹上灰，打底座，立灯杆。

安装上灯头和太阳能电池板.第四步,这样太阳能电池板接收太阳辐射能并转化为电能输出,经过充放电控制器储存在蓄电池中，夜晚蓄电池会把白天积累的电进行放电，使路灯发亮，达到夜晚照明的标准.但是,虽然说太阳能路灯安装施工与传统路灯安装过程基本一致，但有一点区别，特别是太阳能电池板与蓄电池的安装。

蓄电池组装：核对蓄电池容量与设计配置单是否相同，（若多块组联，请确定并串联方式，并联电池不能超过4块）。

蓄电池联接线接线时,注意联接线鼻子焊接点牢固。

将联接好的电池装进蓄电池保温箱中,封闭保温箱,同时注意在组装时将保温箱各处螺丝紧固好，避免露水；将组装好的蓄电池盒,置入蓄电池坑中，盖好盖板（或者直埋于土里）；蓄电池入坑过程中最好选择在晴天；入坑后将联接线引出坑基础，测试电压是否正常,否则进行检查。

电池板组装：组装前将电池板支架与灯杆搬运至基础附近,将电池板用螺丝固定在架子上，按要求对电池板时行并串联接线,接线完闭后进行测试，确保电压附合安装要求。

正常天气情况：12V系统电池板系统测试电压不能低于18V，24V系统电池板测试电压不能低于36V。

若小于要求检查单板电压是否附合要求。

太阳能路灯安装示意图
地脚螺栓 平垫弹垫 螺母 灯杆
控制箱 挑臂 控制器和蓄电池 灯头及光源
太阳电池组件 1、地基浇注。

挖1米3
坑，放入地脚螺栓，倒入C20混凝土浇注，边倒边扶正地脚螺栓，使其水平，地脚螺栓要与原地面水平，施工完毕后，及时清理定位板的残渣，清理螺栓上的杂质，待混凝土凝固才能吊灯安装。

2、锁灯具。

将灯具电线穿过灯杆，到达控制箱，灯具装在挑臂上，调整灯具，保持与路面大致水平，锁紧4个内六角螺丝，
3、锁太阳能电池组件。

将太阳能电池板锁紧在支架上，将组件装在灯杆上，组件电线穿过灯杆到达控制箱，调整支架，使太阳能板朝南，锁紧支架。

4、立灯杆。

将灯杆抬起，套在地脚螺栓上，不要压到任何电线，依次上平垫、弾垫、螺母，锁紧螺母，稍微调整平垫厚度或个数，使灯杆水平，不倾斜。

5、连接控制器。

将蓄电池放入控制箱内，照控制器说明书接，先接蓄电池，在接灯具，再接太阳能板，不要插错孔位，否则控制器会烧毁，整个过程，太阳能板、蓄电池避免短接，完成后关上控制箱门。

6、完成安装。

太阳能路灯安装方法及注意事项安装太阳能路灯所需工具及设备：万用表、大扳手、细铁丝、尼龙扎带、铁锨、起吊绳（材料为软带；若为钢丝绳时，钢丝绳上必需包裹布带或在起调灯具时，垫有松软物体，避开损坏灯体）、吊车、升降车等。

安装太阳电池组件：太阳电池组件接线：A、打开太阳电池组件包装箱并检查太阳电池组件是否有损坏；B、把太阳电池组件护板护板放置于角钢框中，然后将太阳电池组件放置于护板上；安放太阳电池组件时，接线盒均处于高处，当太阳电池组件横放时，接线盒应向距灯杆组件近的方向靠拢；C、依据路灯的系统电压和太阳电池组件的电压将太阳电池组件线接好，如路灯的系统电压为 24v，太阳电池组件的电压为 17V或 18V，就应将太阳电池组件进行串联，串联的方法是第一块组件的正极(或负极)和其次块组件的负极（或正极）连接，若太阳电池组件的电压为34V，就应将太阳电池组件进行并联，并联的方法是第一块组件的正负极和其次块组件的正负极对应连接，接线时将太阳电池组件接线盒用小一字螺丝刀打开，把太阳电池组件电源线用小一字螺丝刀压接到接线盒的接线端子上，要求红线接正极，蓝线接负极，等线接好后将接线盒出线端的防水螺母紧固，并将接线盒内的接线端子处涂 7091 密封硅胶，涂胶量以使接线盒内进线孔处被完全密封为准，然后扣上接线盒盖，接线盒盖应扣紧，不行扣反。

D、用万用表检测太阳电池组件连线（接掌握器端）是否短路，同是检测太阳电池组件输出电压是否符合系统要求。

在晴好天气下其开路电压应大于 18V（系统电压为 12V）或 34V（系统电压为24V）。

在安装前和测试后太阳电池组件电源线接掌握器端的正极应用绝缘胶布将外露的线芯包好，绝缘胶布包两层。

留意：电池组件在安装过程中要轻拿轻放，避开工具等器具对其造成损坏。

固定太阳电池组件太阳电池组件和电池组件支架用 M620 的螺栓，M6 的螺母、垫圈 6 紧固。

安装时，应将螺栓由外向里安装，然后套上垫圈并用螺母紧固，紧固时要求螺栓连接处连接坚固，无松动。
