太阳能路灯施工安装太阳能路灯安装施工与传统路灯安装过程基本一致,但有区别,特别是太阳能电池板与蓄电池的安装。
太阳能路灯安装施工工序:灯位的选定,基础预制,现在安装准备工作(蓄电池组装、电池板与支撑加的组装),灯杆组装(穿线、灯具安装、电池板技架安装),吊装,蓄电池安装,控制器安装,灯杆校位置,验收移交。
灯位的选定:1、现场戡测,灯位周围无遮挡物。
安装时有起吊空间(周围有无高压线缆等)。
2、跟据路灯道路安装规范要求定灯位,采用三种布灯方式(单侧布灯,双侧交叉布灯,双侧对称布灯);灯高确定,与道路宽度与布灯方式关系确定;灯间距,与灯高与照射倾角关系(一般是灯高的三倍左右)。
基础预制:1、预埋件尺寸的确定,跟据灯杆厂提供数据与我实际安装需要,确定灯高与预埋件尺寸关系如下表:2、挖坑,根据基础尺寸确定坑大小,同时预留蓄电池置埋位置;具体详见基础图3、基础预制,预制基础时,混凝土标号按C20来执行,同时要对基础用振动机构振动夯实,确保质量,在浇灌混凝土时,注意不要将混凝土浇灌在丝杆上面,以免影响安装速度。
压置穿线管时,要根据图纸要求压置,并确保不将混凝土注入管内。
下管口位置距基础面距离为250mm。
对基础表面进行找平,用水平仪测试,确保四脚准确无误水平。
准备工作:1、工具准备,按照工作需求,准备相应工具,并列出清单(清单上需注明型号与数量)具体按工具外出清单表来准备。
2、材料准备,按进货清单准备材料,并逐一核对(数量,规格等),确认准确无误;安装工作:1、蓄电池组装,核对蓄电池容量与设计配置单是否相同,(若多块组联,请确定并串联方式,并联电池不能超过4块)。
蓄电池联接线接线时,注意联接线鼻子焊接点牢固。
将联接好的电池装进蓄电池保温箱中,封闭保温箱,同时注意在组装时将保温箱各处螺丝紧固好,避免露水;将组装好的蓄电池盒,置入蓄电池坑中,盖好盖板(或者直埋于土里);蓄电池入坑过程中最好选择在晴天;入坑后将联接线引出坑基础,测试电压是否正常,否则进行检查。
太阳能路灯安装说明整体示意图地基浇注⒈定立灯位置;勘察地质情况,如果地表1到2米皆是松软土质,那么开挖深度应加深;同时要确认开挖位置以下没有其他设施(如电缆、管道等),路灯顶部没有长时间遮阳物体,否则要适当更换位置。
⒉进行预埋件定位浇筑。
预埋件放置在方坑正中,PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处(如上图所示)。
注意保持预埋件、地基与原地面在同一水平面上(或螺杆顶端与原地面在同一水平面上,根据场地需要而定),有一边要与道路平行;这样方可保证灯杆竖立后端正而不偏斜。
然后以C20混凝土浇筑固定,浇筑过程中要不停用震动棒震动,保证整体的密实性,牢固性。
3.混泥土凝固过程中,要定时浇水养护;待混凝土完全凝固(一般72小时以上),才能进行吊灯安装。
电池组件安装⒈太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接;⒉太阳电池组件与支架连接时要牢固可靠;⒊组件的输出线应避免裸露,并用扎带扎牢;⒋电池组件的朝向要朝正南,以指南针指向为准。
蓄电池安装⒈电池置于控制箱内时须轻拿轻放,防止砸坏控制箱;2.输出线连接在蓄电池后在任何情况下禁止短接,避免损坏蓄电池;灯具安装⒈行各部位组件固定:太阳板固定在太阳板支架上,灯头固定到挑臂上,然后将支架与挑臂固定到主杆,并将连接线穿引到控制箱。
⒉灯杆立杆之前,先检查各部位紧固件是否牢固,灯头安装是否端正。
按照技术要求将连接线连接到控制器;先接蓄电池,再接负载,然后接太阳板;接线操作时一定要注意各路接线与控制器上标明的接线端子不能接错,正负两极性不能碰撞,不能接反;否则控制器将被损坏。
调试系统工作是否正常;松开控制器上太阳板连接线,灯亮;接上太阳板连接线,灯熄;同时仔细观察控制器上各指示灯的变化;一切属于正常,方可封好控制箱。
⒊灯杆立杆时,注意安全防范;螺丝绝对紧固好,如组件朝阳角度有所偏差,需要上去端调整其朝阳方向完全朝正南。
太阳能路灯安装实施方案及流程一、安装前的准备。
咱要安装太阳能路灯呀,那前期准备可不能马虎。
先得看看要安装的地儿,是在小区里呢,还是在乡村的小道上。
这不同的地方,要求可能就不太一样。
比如说在小区里,可能得考虑美观性,不能太突兀,和周围的环境要协调。
在乡村的话,可能就得更注重实用性,要能把路照得亮亮堂堂的。
接着就是准备工具和材料啦。
工具嘛,像螺丝刀、扳手这些基本的肯定不能少,要是没有它们,就像战士上战场没带枪一样。
材料方面,太阳能路灯的组件得齐全,灯杆、太阳能板、蓄电池、灯泡这些,而且要确保质量没问题。
检查的时候要仔仔细细的,可不能有破损或者瑕疵。
还有哦,要提前规划好线路。
虽然太阳能路灯不像传统路灯那样需要复杂的电路连接,但也得大概规划一下,比如说太阳能板朝着哪个方向能最大程度地接收阳光,这个很关键哦。
二、太阳能路灯的组装。
把材料和工具都准备好后,就可以开始组装啦。
先从灯杆开始,把灯杆稳稳地立在咱们预先确定好的位置上。
这就像给路灯找个安稳的家一样。
立灯杆的时候要注意垂直,要是歪歪扭扭的,不仅不好看,而且可能会影响路灯的使用寿命呢。
再接着就是安装蓄电池了。
蓄电池要放在一个安全又干燥的地方,不能让它受潮或者被水淹了。
把它和太阳能板以及灯泡的线路连接好,这个连接可不能出错,要是接错了,路灯可就不能正常工作啦。
最后就是安装灯泡啦。
灯泡的安装要确保牢固,而且要保证灯光能均匀地照射在路面上。
这时候可以打开开关试一下,看看灯光的亮度和照射范围是不是符合咱们的要求。
三、安装后的检查与调试。
路灯组装好之后,可不能就这么大功告成了。
还得进行检查和调试呢。
先检查一下各个部件的连接是否牢固,有没有松动的地方。
要是有,赶紧拧紧,不然风一吹或者过段时间,可能就会出问题。
然后看看太阳能板是不是正常工作,有没有正常充电。
可以通过查看蓄电池的电量显示来判断,如果电量显示不正常,那就得检查一下太阳能板的线路或者是不是有遮挡阳光的东西。
为了给人们的夜间出行保证更多的安全,减少因灯光昏暗造成的交通事故,如今大多已经使用照明效果优良的太阳能路灯设备,节能环保,为了保证设备正常使用,因此在安装方面需要掌握正确的方法和具体的步骤。
1—地基浇注确定立灯位置;在立灯具的位置预留(开挖)符合标准的基坑;基坑浇灌混凝土应能承载灯杆的1.5倍,灯杆进行预埋件地笼定位浇筑。
预埋件放置在方坑正中,PVC穿线管一端放在预埋件正中间、另端放在蓄电池储处。
注意保持预埋件、地基与原地面在同一水平面上(或螺杆顶端与原地面在同一水平面上,根据场地需要而定),有一边要与道路平行;这样方可保证灯杆竖立后端正而不偏斜。
然后使用不低于C20混凝土浇筑固定。
施工完毕,及时清理定位板上残留泥渣,并且以废油清洗螺栓上杂质。
2—太阳能电池组件安装太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接;太阳电池组件与支架连接时要牢固可靠;组件的输出线应避免裸露,并用扎带扎牢;电池组件的朝向要朝正南,以指南针指向为准。
3—蓄电池安装蓄电池置于控制箱内时须轻拿轻放,防止砸坏控制箱;蓄电池之间的连接线须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性;输出线连接在蓄电池后在任何情况下禁止短接,避免损坏蓄电池;蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管;上述完成后检查控制器端的接线,防止短路。
正常后关好控制箱的门。
4—灯具安装进行各部位组件固定:太阳板固定在太阳板支架上,灯头固定到挑臂上,然后将支架与挑臂固定到主杆,并将连接线穿引到控制箱(电池箱)。
然后在简易调试系统工作是否正常;松开控制器上太阳板连接线,光源工作;接上太阳板连接线,灯熄;同时仔细观察控制器上各指示灯的变化;一切属于正常,方可起吊安装,并将蓄电池放进电池箱。
调试系统工作是否正常;松开控制器上太阳板连接线,灯亮;同时接上太阳板连接线,灯熄;再仔细观察控制器上各指示灯的变化;一切属于正常,方可封好控制箱。
陕西散花电气照明工程有限公司官方网址:/太阳能路灯安装步骤一、地基浇注⒈确定立灯位置;勘察地质情况,如果地表1米2皆是松软土质,那么开挖深度应加深;同时要确认开挖位置以下没有其他设施(如电缆、管道等),路灯顶部没有长时间遮阳物体,否则要适当更换位置。
⒉在立灯具的位置预留(开挖)符合标准的1米3坑;进行预埋件定位浇筑。
预埋件放置在方坑正中,PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处(如上图所示)。
注意保持预埋件、地基与原地面在同一水平面上(或螺杆顶端与原地面在同一水平面上,根据场地需要而定),有一边要与道路平行;这样方可保证灯杆竖立后端正而不偏斜。
然后以C20混凝土浇筑固定,浇筑过程中要不停用震动棒震动,保证整体的密实性,牢固性。
陕西散花电气照明工程有限公司官方网址:/⒊施工完毕,及时清理定位板上残留泥渣,并以废油清洗螺栓上杂质。
⒋混泥土凝固过程中,要定时浇水养护;待混凝土完全凝固(一般72小时以上),才能进行吊灯安装。
二、电池组件安装⒈太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接;⒉太阳电池组件与支架连接时要牢固可靠;⒊组件的输出线应避免裸露,并用扎带扎牢;⒋电池组件的朝向要朝正南,以指南针指向为准。
三、蓄电池安装⒈蓄电池置于控制箱内时须轻拿轻放,防止砸坏控制箱;⒉蓄电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性;⒊输出线连接在蓄电池后在任何情况下禁止短接,避免损坏蓄电池;⒋蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管;⒌上述完成后,检查控制器端的接线,防止短路。
正常后关好控制箱的门四、灯具安装⒈进行各部位组件固定:太阳板固定在太阳板支架上,灯头固定到挑臂上,然后将支架与挑臂固定到主杆,并将连接线穿引到控制箱(电池箱)。
⒉灯杆起吊之前,先检查各部位紧固件是否牢固,灯头安装是否端正,光源陕西散花电气照明工程有限公司官方网址:/工作是否正常。
太阳能路灯施工方案 Revised by Chen Zhen in 2021太阳能路灯安装施工方案1 安装工艺流程图2 施工工艺方法:应按规定的施工及施工规范,质量评定标准以及标准图集施工。
电气系统,按土建施工顺序,做好暗设电缆预埋线管,同时做好防预埋管堵塞的工作。
灯基础浇筑,路灯安装,电气系统穿电缆,系统调试,通电实验。
3 各工序流程及主要施工方法工序流程施工中采用以下流程:定灯位→挖路基坑→挖电池井→浇筑路灯基础→路灯组装→路灯安装→电气设备安装→实验、调试→自检→竣工验收施工方法定灯位:按照施工图及现场情况,以灯位间距为35米为基准确定路灯安装位置挖灯基坑及电池井:以图纸为基础,在路灯基础位置挖路灯基坑,电池井。
浇筑路灯基础浇筑:按路灯基础图纸预制金属构件开挖相应尺寸的基坑,金属构件进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。
电池井:应符合深度保温要求下列要求,与路灯基础连接线管要匹配无误差。
路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度(从光源到地面)、仰角、装灯方向宜保持一致。
基础坑开挖尺寸应符合设计规定,基础混凝土强度等级不应低于C20,基础内电缆护管从基础中心穿出并应超出基础平面30-50㎜,浇筑钢筋混凝土基础之前必须排除坑内积水。
灯具安装纵向中心线和灯臂纵向中心线应一致,灯具横向水平线应与池面平行,紧固后目测应无歪斜。
灯头固定牢靠,可调灯头应按设计调整至正确位置,灯头接线应符合下列规定。
在灯臂、灯盘、灯杆内穿线不得有接头,穿线孔口或管口应光滑、无毛刺,并应采用绝缘套管或包扎,包扎长度不得小于200㎜。
路灯安装使用的灯具、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。

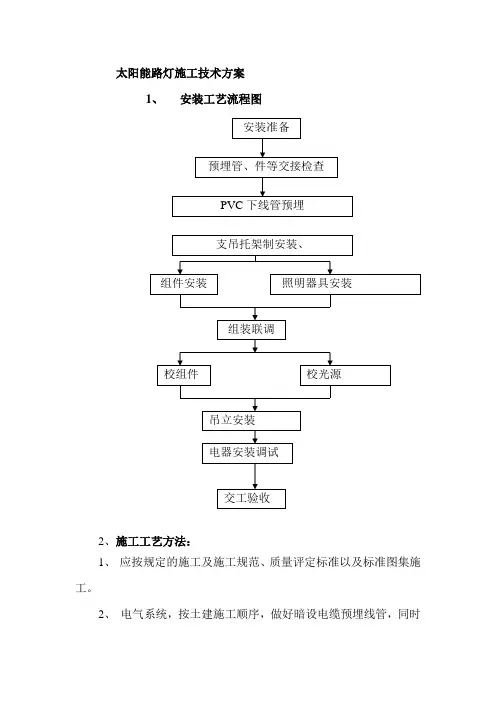

太阳能路灯施工技术方案1、安装工艺流程图2、施工工艺方法:1、 应按规定的施工及施工规范、质量评定标准以及标准图集施工。
2、 电气系统,按土建施工顺序,做好暗设电缆预埋线管,同时安装准备 预埋管、件等交接检查 PVC 下线管预埋 支吊托架制安装、 照明器具安装 组件安装 组装联调 校光源 校组件 吊立安装 电器安装调试 交工验收做好防预埋管堵塞的工作。
3、灯基础浇注,路灯安装,电气系统穿电缆,系统调试,通电实验。
3 、各工序流程及主要施工方法一、工序流程施工中采用以下流程:定灯位→挖路基坑→挖电池井→浇注路灯基础→路灯组装→路灯安装→电气设备安装→实验、调试→自检→竣工验收二、施工方法1、定灯位:按照施工图及现场情况,以灯位间距为35米为基准确定路灯安装位置2、挖灯基坑及电池井:以图纸为基础,在路灯基础位置挖路灯基坑及电池井。
3、路灯基础浇注:按路灯基础图纸预制金属构件开挖相应尺寸的基坑,金属构件进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)、《热喷涂金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。
4、电池井:应符合深度保温要求下列要求,与路灯基础连接线管要匹配无误差。
5、路灯安装规定基础坑开挖尺寸应符合设计规定,基础混凝土强度等级不应低于C20,基础内电缆护管从基础中心穿基础并应超出基础平面30~50mm。
浇制钢筋混凝土基础前必须排除坑内积水。
灯具安装纵向中心线和灯臂纵向中心线应一致,灯具横向水平线应与地面平行,紧固后目测应无歪斜。
灯头固定牢靠,可调灯头应按设计调整至正确位置,灯头接线应符合下列规定:在灯臂、灯盘、灯杆内穿线不得有接头,穿线孔口或管口应光滑、无毛刺,并应采用绝缘套管或包扎,包扎长度不得小于200mm。
路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)、《热喷涂金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。
太阳能路灯安装方案太阳能路灯安装方案(一)1、地基浇注1)确定立灯位置;勘察地质情况,如果地表1m2皆是松软土质,那么开挖深度应加深;同时要确认开挖位置以下没有其他设施(如电缆、管道等),要求路灯顶部没有长时间遮阳物体,否则要适当更换位置。
2)在立灯具的位置预留(开挖)符合标准的1米3坑;进行予埋件定位浇筑。
预埋件放置在方坑正中,PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处(如上图所示)。
注意保持预埋件、地基与原地面在同一水平面上(或螺杆顶端与原地面在同一水平面上,根据场地需要而定),有一边要与道路平行;这样方可保证灯杆竖立后端正而不偏斜。
然后以C20混凝土浇筑固定,浇筑过程中要不停用震动棒震动,保证整体的密实性,牢固性。
3)施工完毕,及时清理定位板上残留泥渣,并以废油清洗螺栓上杂质。
混泥土凝固过程中,要定时浇水养护;待混凝土完全凝固(一般72小时以上),才能进行吊灯安装。
2、太阳能电池组件安装1)电池组件的输出正负极在连接到控制器前须采取措施避免短接;2)太阳电池组件与支架连接时要牢固可靠;3)组件的输出线应避免裸露,并用扎带扎牢;4)电池组件的朝向要朝正南,以指南针指向为准。
3、蓄电池安装1)蓄电池置于控制箱内时须轻拿轻放,防止砸坏控制箱;蓄电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性;2)输出线连接在蓄电池后在任何情况下禁止短接,避免损坏蓄电池;蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管;3)上述完成后,检查控制器端的接线,防止短路。
正常后关好控制箱的门。
4、灯具安装1)进行各部位组件固定:太阳板固定在太阳板支架上,灯头固定到挑臂上,然后将支架与挑臂固定到主杆,并将连接线穿引到控制箱(电池箱)。
灯杆起吊之前,先检查各部位紧固件是否牢固,灯头安装是否端正,光源工作是否正常。
然后在简易调试系统工作是否正常;松开控制器上太阳板连接线,光源工作;接上太阳板连接线,灯熄;同时仔细观察控制器上各指示灯的变化;一切属于正常,方可起吊安装。
太阳能路灯安装方法
太阳能路灯安装方法如下:
1. 选择合适的安装地点:确保安装地点有足够的阳光照射,以便太阳能电池板可以充分吸收阳光能量。
同时,需要考虑道路照明的需要,选择合适的路灯数量和位置。
2. 准备安装设备:包括太阳能电池板、LED灯、电池储存系统、控制器、支架、螺丝等。
3. 安装支架:将支架安装在道路上,确保稳固。
支架的角度应该与当地的纬度相匹配,以便太阳能电池板可以最大限度地吸收阳光能量。
4. 安装太阳能电池板:将太阳能电池板安装在支架上,并使用螺丝固定。
确保电池板的朝向正确,并且没有任何阻挡物阻挡阳光的照射。
5. 安装电池储存系统和控制器:将电池储存系统和控制器安装在合适的位置,确保安全可靠。
电池储存系统用于储存太阳能电池板吸收的能量,控制器用于控制电池的充放电过程和灯光的开关。
6. 连接LED灯:将LED灯与电池储存系统和控制器连接,确保正确连接,可以正常工作。
7. 测试和调整:完成安装后,进行测试,确保太阳能路灯可以正常工作。
根据实际需要,调整照明角度和亮度等参数,以获得最佳的道路照明效果。
8. 进行定期维护:定期检查太阳能路灯的各个部件,保持清洁,确保正常工作。
定期更换电池和其他易损件,以延长路灯的使用寿命。
以上是太阳能路灯的一般安装方法,具体操作还需要根据具体情况和产品说明进行。
如果没有相关经验,建议请专业的安装人员进行安装。
太阳能路灯施工方案全 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯安装施工方案1 安装工艺流程图2 施工工艺方法:应按规定的施工及施工规范,质量评定标准以及标准图集施工。
电气系统,按土建施工顺序,做好暗设电缆预埋线管,同时做好防预埋管堵塞的工作。
灯基础浇筑,路灯安装,电气系统穿电缆,系统调试,通电实验。
3 各工序流程及主要施工方法工序流程施工中采用以下流程:定灯位→挖路基坑→挖电池井→浇筑路灯基础→路灯组装→路灯安装→电气设备安装→实验、调试→自检→竣工验收施工方法定灯位:按照施工图及现场情况,以灯位间距为35米为基准确定路灯安装位置挖灯基坑及电池井:以图纸为基础,在路灯基础位置挖路灯基坑,电池井。
浇筑路灯基础浇筑:按路灯基础图纸预制金属构件开挖相应尺寸的基坑,金属构件进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。
电池井:应符合深度保温要求下列要求,与路灯基础连接线管要匹配无误差。
路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度(从光源到地面)、仰角、装灯方向宜保持一致。
基础坑开挖尺寸应符合设计规定,基础混凝土强度等级不应低于C20,基础内电缆护管从基础中心穿出并应超出基础平面30-50㎜,浇筑钢筋混凝土基础之前必须排除坑内积水。
灯具安装纵向中心线和灯臂纵向中心线应一致,灯具横向水平线应与池面平行,紧固后目测应无歪斜。
灯头固定牢靠,可调灯头应按设计调整至正确位置,灯头接线应符合下列规定。
在灯臂、灯盘、灯杆内穿线不得有接头,穿线孔口或管口应光滑、无毛刺,并应采用绝缘套管或包扎,包扎长度不得小于200㎜。
路灯安装使用的灯具、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。
太阳能路灯详细安装流程欧姆光能科技是一家专业从事新能源技术研究开发和市场推广应用的企业,公司位于市高新技术开发区。
公司以研发为主,市场应用推广为重,并与国知名的相关科研院所长期进行技术合作,在太阳能、风能、生物质能及其他新能源方面开展研究工作,尤其是在太阳能结合工业方面的应用技术、太阳能照明集成技术、太阳能光电转换高效材料技术等方面拥有丰富的研发资源。
下面,欧姆光能小编为大家介绍一下太阳能路灯详细安装流程:1、确定立灯位置;勘察地质情况,如果地表1米2皆是松软土质,那么开挖深度应加深;同时要确认开挖位置以下没有其他设施(如电缆、管道等),路灯顶部没有长时间遮阳物体,否则要适当更换位置。
2、在立灯具的位置预留(开挖)符合标准的坑(根据灯杆高度设计深度);进行予埋件定位浇筑。
预埋件放置在方坑正中,PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处。
注意保持预埋件、地基与原地面在同一水平面上(或螺杆顶端与原地面在同一水平面上,根据场地需要而定),有一边要与道路平行;这样方可保证灯杆竖立后端正而不偏斜。
然后以C20混凝土浇筑固定,浇筑过程中要不停用震动棒震动,保证整体的密实性,牢固性。
3、施工完毕,及时清理定位板上残留泥渣,并以废油清洗螺栓上杂质(可在施工之前将螺栓位置用胶带包好防止过多杂志附着于此,影响安装进度)。
4、混泥土凝固过程中,要定时浇水养护;待混凝土完全凝固(一般72小时以上),才能进行吊灯安装。
预埋件浇注示意图:1、进行各部位组件固定:太阳板固定在太阳板支架上,灯头固定到挑臂上,然后将支架与挑臂固定到主杆,并将连接线穿引到控制箱(电池箱)。
2、灯杆起吊之前,先检查各部位紧固件是否牢固,灯头安装是否端正,光源工作是否正常。
然后在简易调试系统工作是否正常;松开控制器上太阳板连接线,光源工作;接上太阳板连接线,灯熄;同时仔细观察控制器上各指示灯的变化;一切属于正常,方可起吊安装。
3、主灯杆起吊时,注意安全防;螺丝绝对紧固好,如组件角度有所偏差,需要上去端调整其方向完全朝正南。
前言为了规范安装,便于售后人员的培训及维修,特编制该手册。
本手册是在总结以往组装、安装及施工经验的基础上,结合结构设计编制而成。
每位安装人员必须熟读此手册并加以归纳、应用。
望大家提出宝贵意见和建议以共同促进太阳能灯具的发展。
光电处太阳能路灯组2005年8月目录第一章太阳能路灯原理简介第一节太阳能系统原理简介 (3)第二节太阳能路灯主要部件简介 (4)第二章太阳能路灯包装及运输第一节太阳能路灯包装 (8)第二节太阳能路灯运输 (10)第三章太阳能路灯施工第一节太阳能路灯地基施工 (11)第二节太阳能路灯组装 (12)第三节太阳能路灯安装 (14)第四章太阳能路灯简单维修指南 (17)附录螺纹紧固件的紧固扭矩值 (18)第一章太阳能路灯原理第一节太阳能路灯系统简介太阳能路灯以控制、工作方式的不同,可分为三种系统:图1 太阳能路灯系统原理简图1、光控开-光控关原理:白天,太阳光照射到太阳电池组件表面时,光伏效应产生电能,并通过控制器对蓄电池进行充电;随着光线逐渐减弱,太阳电池组件产生的电压不断下降,当电压值低于控制器设置的启动电压值时,控制器启动负载工作。
光线逐渐增强,电池组件产生的电压增大并达到控制器设定关断电压值时,控制器切断负载。
2、光控开-时控关原理:白天,太阳光照射到太阳电池组件表面时,光伏效应产生电能,并通过控制器对蓄电池进行充电;随着光线逐渐减弱,太阳电池组件产生的电压不断下降,当电压值低于控制器设置的启动电压值时,控制器启动负载工作。
当负载工作时间达到控制器预先设定时间时,控制器切断负载,负载停止工作。
3、时控开-时控关原理:太阳光照射到太阳电池组件表面时,光伏效应产生电能,并通过控制器对蓄电池进行充电。
时间达到控制器设定时间时,控制器启动负载工作。
当负载工作时间达到控制器预先设定时间时,控制器切断负载,负载停止工作。
第二节太阳能路灯主要部件简介1、 灯杆组件材料选用优质钢材,结构上主要采用焊接、螺栓连接,表面经镀锌+喷塑处理,设计寿命50年,抗风等级12级。
太阳能路灯安装方法及注意事项安装太阳能路灯所需工具及设备:万用表、大扳手、细铁丝、尼龙扎带、铁锨、起吊绳(材料为软带;若为钢丝绳时,钢丝绳上必需包裹布带或在起调灯具时,垫有松软物体,避开损坏灯体)、吊车、升降车等。
安装太阳电池组件:太阳电池组件接线:A、打开太阳电池组件包装箱并检查太阳电池组件是否有损坏;B、把太阳电池组件护板护板放置于角钢框中,然后将太阳电池组件放置于护板上;安放太阳电池组件时,接线盒均处于高处,当太阳电池组件横放时,接线盒应向距灯杆组件近的方向靠拢;C、依据路灯的系统电压和太阳电池组件的电压将太阳电池组件线接好,如路灯的系统电压为 24v,太阳电池组件的电压为 17V或 18V,就应将太阳电池组件进行串联,串联的方法是第一块组件的正极(或负极)和其次块组件的负极(或正极)连接,若太阳电池组件的电压为34V,就应将太阳电池组件进行并联,并联的方法是第一块组件的正负极和其次块组件的正负极对应连接,接线时将太阳电池组件接线盒用小一字螺丝刀打开,把太阳电池组件电源线用小一字螺丝刀压接到接线盒的接线端子上,要求红线接正极,蓝线接负极,等线接好后将接线盒出线端的防水螺母紧固,并将接线盒内的接线端子处涂 7091 密封硅胶,涂胶量以使接线盒内进线孔处被完全密封为准,然后扣上接线盒盖,接线盒盖应扣紧,不行扣反。
D、用万用表检测太阳电池组件连线(接掌握器端)是否短路,同是检测太阳电池组件输出电压是否符合系统要求。
在晴好天气下其开路电压应大于 18V(系统电压为 12V)或 34V(系统电压为24V)。
在安装前和测试后太阳电池组件电源线接掌握器端的正极应用绝缘胶布将外露的线芯包好,绝缘胶布包两层。
留意:电池组件在安装过程中要轻拿轻放,避开工具等器具对其造成损坏。
固定太阳电池组件太阳电池组件和电池组件支架用 M620 的螺栓,M6 的螺母、垫圈 6 紧固。
安装时,应将螺栓由外向里安装,然后套上垫圈并用螺母紧固,紧固时要求螺栓连接处连接坚固,无松动。
th* Knfraalructvre ・ith poured and theforaatlon of solid after th*
注总基础需保养7-10^
1 •将组件背部接线盒打开.15W灯具:将一块组件引出线与与雲电池连接。
将4.0mm2铜芯线红绿各1条或
2.5平方的双绞线从灯杆底部穿进.铜芯线用于组件连接(电线两头各长出1米左右),按照接线盒极
标志将红色电线接入正极B,绿色电线接入负极A・15W只有单片组件,直接出线即可. (注意正负极接线相对应!)
2•将组件固定于组件支架上,并将支架调整到合适角度和位置,然后固定牢固•
3•将1・5平方米的双绞线2条从灯杆底部穿进,再穿过悬臂,将悬臂固定在灯杆上•双绞线用于灯头连接, 两条双绞线分别连接灯具相对应的2路四线,每一条双绞线对应灯具中一路红绿线.
1 •对照示意图将电池正负极接入控制器,注意正负相对应!
2•再将灯杆中串下来的铜芯线(连接组件A. B端引线)接入控制器的太阳能组件接口,A端为接入控制器负极,B端接入控制器正极。
注意正负相对应!
3•如右图所示,将控制器放入灯杆内横置的支架上,用螺丝固定.
4•让组件与蓄电池正常充电2天,确保蓄电池充满.再将灯杆中串下来的(负裁)双绞线接入控制器的灯头接口,每条条双绞线对应一组出线,注意正负相对应!
串线
灯头固定
1.将两条双绞线与灯头的两对输入找连接,
2.组件支架按上图所示固定,将组昨引出线从支架孔引入从灯杆中引线至
灯杆底部,再将组件支架固定到灯杆顶部用螺丝固定•
3•将路灯头接在悬臂上调整位置后,用螺丝将支架固定牢固.
用人力或机器将灯杆竖立,把所有穿入灯杆的电线从基础斜管中穿出,使所有线条在蓄电池基础中。
将接好线的控制器和蓄电池放在蓄电池箱子中,放入蓄电池基础中,用水泥盖板盖好。
本次附带地埋箱建议直接用泥土填满抹平。
防盗措施:
方案一:在盖上水泥盖板后再用彩砖铺平。
方案二:在盖上水泥盖板后再用膨胀螺栓固定并将螺母焊死
接灯最好在太阳能板与电池连接后的1 ~2个晴天天气以后,这样可以确保蓄
电池的初始状态为充满状态,对电池的寿命有益。
