初三物理电路图与实物图专题练习

初三物理电路作图专题训练(一）1．根据实物连接图,2.根据电路图，连接右图中的实物图。

电路图的画法及实物图的连接一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1。

给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。

2。

某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路。

要求不论哪一个组按开关电铃都能发出声音，而且指示灯会告诉主持人是哪组按的开关。

用电路图表示你的最简单的设计.电路图练习1、如图所示的电路中，正确的是 ( )A. L1、L2是串联B。

L1、L3是串联C。

L1、L2 、 L3是串联D. L1、L2 、 L3是并联2.如图所示的电路中,若要使两灯串联,应闭合开关；若要使两灯并联,就要闭合开关________。

3.关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏4。

如图所示，下列电路中,开关同时控制电灯和电铃的是（）5.请根据左边实物连接的电路图，画出其电路图。

6。

所示电路，以下说法正确的是（)A．只接通S1灯亮,电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响7.如上右图所示，若要A灯亮，B灯不亮,应将开关闭合，若要B灯亮A灯不亮,应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．8.如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。

9. L1和L2并联，请在图中错误之处打上“×",加以改正，并在空白处画出正确的电路图。

10。

如图所示，按电路图用笔画线作导线，将元件连接起来。

11.用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：（1)开关K1只控制电灯L1，开关K2只控制电灯L2；（2)共用一个电池组12。

专题训练实物图和电路图的互画、电路的识别类型一根据实物图画电路图1．根据如图1所示的实物图画出对应的电路图。

图12．根据如图2所示的实物电路，在虚线框内画出电路图。

图23．如图3所示是两个灯泡的连接情况，请画出对应的电路图。

图34．请根据如图4所示的实物连接图，在虚线框内画出对应的电路图。

图4类型二根据电路图连接实物图5．如图5所示，图甲是玩具电风扇的电路图，请在图乙中连接它的实物电路。

图56．按照图6甲所示的电路图，将图乙中的实物连接起来，连线不能交叉。

图67．按照图7甲所示的电路图，将图乙中的实物电路连接完整。

图78．根据如图8甲所示的电路图，将图乙中的实物连接起来，连线不能交叉。

图8类型三根据题意连接电路(画电路图)9．根据以下要求，设计电路，将设计好的电路图画在虚线框中，并在图9中用笔画线代替导线连接相应的实物电路。

要求：(1)只闭合S1时，红灯发光，绿灯不发光；(2)S1、S2都闭合时，两灯都发光；(3)只闭合S2时，两灯均不发光。

图9类型四电路的识别10．如图10所示，闭合开关，下列电路图中两灯属于串联的正确电路是( )图1011．如图11所示的电路图中，闭合开关，两灯属于并联的正确电路是( )图1112．[2018·常州] 小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图12所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是( )图12A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联13．如图13所示，闭合开关，图甲中的两盏灯是________联的；图乙中的两盏灯是________联的；图丙中的两盏灯是________联的；图丁中的两盏灯是________联的。

初三物理电路专项训练--实物图转化电路图一、单选题（共28题；共56分）1.如图所示，下列电路图中与实物图一致的是（）A. B.C. D.2.如图所示的四个电路图与左侧实物图对应的是（）A. B.C. D.3.如图所示的四个电路图中与实物图相对应的是（）A. B. C. D.4.如图所示，与实物一致的电路图是( )A. B. C. D.5.如图所示，下列电路图与实物图一致的是（）A. B. C. D.6.如图所示，与实物图一致的电路图是（）A. B.C. D.7.如图所示，与实物图一致的电路图是（）A. B. C. D.8.如图所示实物图，如图中与其一致的电路图是()A. B. C. D.9.9．如图所示，下列电路图与实物图一致的是（）A. B. C. D.10.【A层次题】如图所示，与实物图一致的电路图是（）A. B. C. D.11.如图所示电路图中与右侧的实物图一致的是（）A. B. C. D.12.如图所示，四个电路图中与右边实物图对应的是（）A. B. C. D.13.如图所示，下列四个电路图与实物图对应的是（）A. B. C. D.14.下列各电路图，与实物图一致的电路图是：（）A. B. C. D.15.以下电路图中与实物图一致的是（）A. B. C. D.16.下列与实物图一致的电路图是（）A. B. C. D.17.下列电路图与实物图一致的是（）A. B. C. D.18.下列各电路图，与实物图一致的电路图是（）A. B. C. D.19.在图中的四幅电路图中，与如图所示实物图对应的是（）A. B. C. D.20.如图所示的电路图，与实物图对应的是（）A. B. C. D.21.下列所示的四个电路图中与如图所示实物图相对应的是（）A. B.C. D.22.如图所示，四个电路图中与实物图对应的是（）A. B. C. D.23.如图所示，下列四个电路图中与实物图对应的是（）A. B. C. D.24.如图所示四个电路图中与实物图相对应正确的是（）A. B. C. D.25.如图所示，与实物一致的电路图是（）A. B. C. D.26.在图中的四幅电路图中，与如图所示实物图对应的是（）A. B. C. D.27.在如图所示的四个电路图中，与图所示的实物图对应的是（）A. B. C. D.28.如图所示，下列四个电路图与右边实物图对应的是( )A. AB. BC. CD. D答案解析部分一、单选题1.【答案】A【解析】【解答】解：由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端。

此文档下载后即可编辑电路和电路图练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。

2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）3.根据电路图连接实物图4.试指出下面电路有什么错误，并改正。

5、一个开关能够控制3个灯泡，试画出连接方式。

1.按上面照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.1、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。

（导线不能有交叉）2．按照图甲的电路图，在图乙中连接实物电路L 1L 2V L 1L 23 154．如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

6．试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。

并画出相应的电路图。

电表的使用： 7．如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是： ；通过灯L1的电流是： ；通过灯L2的电流是： .第2题图 图甲 图乙第7题图8．如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是：；L1两端的电压是：；L2两端的电压是：。

第8题图9．试在右面电路中的O中填入合适的电表（电流表和电压表）第9题图10. 在下图所示的电路中,若电源电压是6V，总电流为1A，L1、L2为两只相同的灯泡。

⑴请将电路中的“○”处，填上适当的电表符号，并标出电表的正、负接线柱；⑵图⑴中a表为________，b表的示数为_______。

⑶图⑵中的a表的示数为_______，b表的示数为_______，c表的示数为________。

电路图与实物图练习（附答案）1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A 、B 、C 、D 四个接线柱,如图19所示.电源分别接AB 、AC 、CD 时只有一只灯泡亮,且亮度相同;电源接BD 时三 只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A 和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M、N与A、B或BC相连时只有一盏灯亮,当M、N、与A、C相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各一只(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃不响;连接B、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S1,L1、L2两灯都亮;(2)只闭合开关S2,L1、L2两灯都不亮;(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A、B、C、D上什么都不接,铃不响.当用导线连接A、B或C、D时,铃也不响;当用导线连接A、C或B、D或A、D或B、C铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S 1、S 2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S 1时吹冷风,只闭合S 2时既无风又不发热,同时闭合S 1、S 2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉)18．(北京市朝阳区)图1所示四个电路中，若闭合开关S ，将会造成电源短路的是19．如图所示，当闭合开关S 后，电路中最容易损坏的是A ．灯泡LB ．电流表AC ．电压表V 1D ．电压表V 220．图6所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是 A ．甲接电压表，乙接电流表 B ．甲接电流表，乙接电压表 C ．甲、乙都接电压表 D ．甲、乙都接电流表21．一种声光报警器的电路如图3所示。

九年级物理培优训练----电路图、实物图专题类型一：简单串并联电路一、根据电路图连实物图1、按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。

2.按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。

3、按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。

4、按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。

5.按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。

6.按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。

二、根据实物图画电路图7、根据如图的实物图，在右侧虚线框内画出相对应的电路图。

8、根据如图的实物图，在右侧虚线框内画出相对应的电路图。

9.根据如图的实物图，在右侧虚线框内画出相对应的电路图。

10、根据如图的实物图，在右侧虚线框内画出相对应的电路图。

11、根据如图所示的实物图画出对应的电路图。

12.根据如图所示的实物图画出对应的电路图。

13、根据如图所示的实物图画出对应的电路图。

三、根据要求设计相应的电路图、实物图14、将图中的各器材连成电路。

要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。

15.根据以下要求，用笔画线连接实物电路图。

（1）只闭合开关S1时，红灯发光，绿灯不发光；（2）开关S1、S2都闭合时，两灯都发光；（3）只闭合开关S2时，两灯均不发光。

16、如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。

要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。

请连线图中实物。

17、高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。

请设计电路将下图连接起来。

18.健健为抗击新冠疫情设计一个病床呼叫电路。

要求：病床1旁的开关S1控制指示灯L1和电铃；病床2旁的开关S2控制指示灯L2和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫。

根据实物图绘制电路图初中物理30题一．解答题（共30小题，满分120分，每小题4分）1．（2015•辽阳县校级模拟）按照实物图作出电路图2．（2014•菏泽）根据图1所示的实物连接图，在图2的框中画出电路图．3．（2014•平度市校级模拟）请你根据实物电路，在方框中画出电路图．4．（2014•甘谷县模拟）根据实物图画出电路图5．（2014•临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框内画出与实物图相对应的电路图．6．（2014•安宁区校级模拟）在实验室，小张连好了一个如图所示的实物电路，请你在虚线框中画出这个电路的电路图．7．（2014秋•衡阳县校级期中）根据图所示的电路，在虚线框内画出对应的电路图．8．（2014•通州区校级模拟）如图1所示的实物中，若S1、S3断开，S2闭合，请在图2虚线框中画出其对应的电路图．9．（2014•资阳模拟）根据实物图，画出相应的电路图．10．（2014•澄海区模拟）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）11．（2014•本溪模拟）根据实物图画出相应的电路图．12．（2014•望花区一模）请你根据所给的实物连接情况（图中T为电铃），在下面的虚线框内画出相应的电路图（电铃符号）．13．（2014•陆丰市校级模拟）根据如图所示实物连接电路，画出它的电路图（要求标明L1和L2）14．（2014•青羊区校级模拟）按图所示的电路，在右画线框内出相应的电路图．15．（2014•青羊区校级模拟）请把下面的实物画成电路图，电流的流向，电器元件的先后顺序不能改动．16．（2014秋•铜仁市期末）根据如图的电路在方框内画出电路图．17．（2013秋•天长市校级期末）根据图的电路在方框内画出电路图．18．（2014秋•高州市校级期末）请根据如图所示的实物图画出电路图．19．（2013秋•营口期末）请在虚线框内画出如图所示的实际电路的电路图．20．（2013秋•顺义区期末）如图是手电筒的结构示意图，请画出它的电路图．21．（2014秋•焦作期末）图1是小明连接的测量未知电阻R x的实验电路，其中R0为阻值已知的定值电阻．请在图2虚线框中画出其对应的电路图．22．（2014秋•内乡县期末）根据图所示的实物连接图，在方框中画出对应的电路图．23．（2014秋•曹县校级期末）在图中虚线框中，画出实物连接图对应的电路图．24．（2013秋•孟津县期末）请根据如图所示的实物电路，画出它的电路图．25．（2014秋•瓮安县校级期中）根据如图所示的实际电路，在右边的虚线框内画出电路图．26．（2014秋•凤阳县校级期中）画出测量b点电流的电路图，并标明仪表的“+”、“﹣”接线柱．27．（2014秋•卫辉市校级期中）根据如图所示的实物图，画出对应的电路图．28．（2014秋•长汀县期中）根据如图甲所示的实物图，在图乙虚线框内画出对应的电路图．29．（2014秋•忠县校级期中）根据实物图1画出相应的电路图来．（画在图2虚线框里）30．（2014春•宁乡县校级期中）请根据如图实物连接图在虚线框内画出电路图．考点卡片1．根据实物图画电路图【知识点的认识】一、根据实物图画电路图（1）看实物画电路图，关键是在看图，图看不明白，就无法作好图．实物图实际上只有两种电路，一种串联，另一种是并联，（2）串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止．明确每个元件的位置，然后作图．顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端．（3）对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点．并标出中文“合”字．首先要清楚有几条支路，每条支路中有几个元件，分别是什么．特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，（5）具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么．在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端．二、画好电路图的方法：①应完整地反映电路的组成，即有电源、用电器、开关和导线：②规范地使用电路元件符号，不能自选符号：③交叉相连的点要画粗黑圆点；④合理地安排电路元件符号的位置，尽可能让这些元件符号均匀地分布在电路中，使电路图清楚美观，并注意元件符号绝不能画在拐角处；⑤导线要横平竖直，转弯画成直角，电路图一般呈长方形；⑥最好从电源的正极开始，沿着电流的方向依次画电路元件，且知道在电路图中导线无长短之分的原则．如图所示的电路及它的电路图．【命题方向】根据实物图画电路图是中考考查的热点，主要以选择题和作图题为主．例1：如图所示实验电路相对应的电路图是图中的（）A．B．C．D．分析：从实物图可以判断出是并联电路，且S1控制L1，S2控制整个电路，故可以选择出正确的答案．解：A、从该电路图中可以看出，两灯泡并联，并且两开关分别控制两条支路，故A不合题意；B、从该电路图中可以看出，两灯泡串联，两个开关同时控制串联电路；故B不合题意；C、从该电路图中可以看出，两灯泡并联，两个开关都在干路中同时控制并联电路；故C不合题意；D、从电路图中可以看出，两灯泡并联，S1控制L1，S2控制整个电路，故D符合题意．故选：D．点评：本题考查了电路的识别能力，应首先判断连接方式及开关的位置．例2：根据图1所示的实物连接图，在图2的框中画出电路图．814963737.doc分析：（1）由实物图画电路图的方法：从电源的正极开始，依次画出各元件，直到电源的负极．（2）电压表并联在用电器两端．解：从电源正极开始依次串联灯泡L2、开关、灯泡L1以及电流表，然后回到电源负极，电压表与灯泡L1和电流表的两端；如图所示：点评：根据实物图画电路图时，先分析电路，看干路和支路各有什么元件，然后根据电路图的要求画出电路图．【解题方法点拨】根据实物图画出电路图的方法：（1）先理清电流的路径，可从电源正极开始，沿着电流的方向逐个寻找，直到电源负极；（2）所画出的电路图中各元件的顺序应与实物图保持一致．第11 页共11 页。

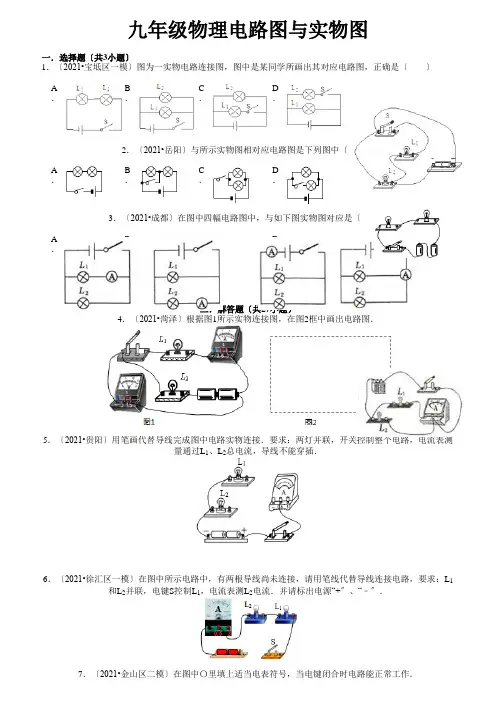

九年级物理电路图与实物图一．选择题〔共3小题〕1．〔2021•宝坻区一模〕图为一实物电路连接图，图中是某同学所画出其对应电路图，正确是〔〕A ．B．C．D．2．〔2021•岳阳〕与所示实物图相对应电路图是下列图中〔〕A ．B．C．D．3．〔2021•成都〕在图中四幅电路图中，与如下图实物图对应是〔〕A ．B．C．D．二．解答题〔共27小题〕4．〔2021•菏泽〕根据图1所示实物连接图，在图2框中画出电路图．5．〔2021•贵阳〕用笔画代替导线完成图中电路实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2总电流，导线不能穿插．6．〔2021•徐汇区一模〕在图中所示电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2电流．并请标出电源“+〞、“﹣〞．7．〔2021•金山区二模〕在图中〇里填上适当电表符号，当电键闭合时电路能正常工作．8．〔2021•江津区模拟〕根据图1电路在图2方框内画出电路图．9．〔2021•甘谷县模拟〕根据实物图画出电路图10．〔2021•临清市二模〕如图1所示，是“滑动变阻器改变电路中电流〞实物图，请您在图2虚线方框内画出与实物图相对应电路图．11．〔2021•资阳模拟〕根据实物图，画出相应电路图．12．〔2021•海城市模拟〕画出如图对应电路图．13．〔2021•澄海区模拟〕根据如下图实物连线图，在右边虚线框内画出对应电路图．〔要求连线要横平竖直，尽量使电路图简洁美观〕14．〔2021•番禺区一模〕在如下图电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2电流．15．〔2021•静安区一模〕在如下图电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1电流．16．〔2021•黄浦区三模〕在如下图电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2电流．17．〔2021•大连〕将如图中各电路元件连接起来．要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2．18．〔2021•梅州模拟〕如下图为一个电学实验实物连线图，请在右边方框中画出其对应电路图〔要求标明电流表正、负接线柱〕．19．〔2021•南沙区一模〕如图甲所示电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1电流，并在乙虚线方框内画出对应电路图．20．〔2021•济阳县模拟〕请在图中用笔画线代替导线，按要求连接电路．要求：开关同时控制两盏电灯；电灯L1、L2并联；电流表测通过L1电流〔通过L1电流小于0.6A〕．21．〔2021•宿迁二模〕在下列图中请你以笔代线将根据甲图中电路图连接好电路．〔其中A1量程为0～0.6A，A2量程为0～3A〕22．〔2021•永州〕请依据图1所示电路图，用笔画线代替导线将答题卡图2所示实物图补充连接成完整电路．23．〔2021•花都区一模〕请根据图甲实物连接图，在图乙虚线方框内画出对应电路图．24．〔2021•南海区模拟〕根据甲所示电路图，将图乙中实物，用笔画线表示导线，将它们连接起来〔导线不能有穿插〕．电流表A1示数为2.5A，通过L1电流是1.1A．25．〔2021•西藏〕按照图甲电路图，把图乙中所示实物连接起来．26．〔2021•龙湖区模拟〕小明连接了如下图电路，请在方框内画出它电路图．27．〔2021•天河区一模〕连接实物图，使灯泡L1和L2并联，电流表测L1电流，开关控制总电路．28．〔2021•苍溪县模拟〕在图①②中两图均为L1、L2组成并联电路，请在图中错误处打“×〞，并加以改正．29．〔2021•黔东南州〕根据如下图实物图，在虚线框内画出对应电路图．30．〔2021•兰州〕如下图为一实物电路，请画出所对应电路图．九年级物理电路图与实物图参考答案与试题解析一．选择题〔共3小题〕1．〔2021•宝坻区一模〕图为一实物电路连接图，图中是某同学所画出其对应电路图，正确是〔〕A ．B．C．D．考点：根据实物图画电路图．专题：电流和电路．分析：分析实物图构造，明确电路元件连接方式、开关所处位置以及控制灯，据此选择正确选项．解答：解：由实物电路图可知，灯L1与L2并联，其中S控制L1所在支路，因为A图是两灯串联、B图S在干路上、D图S控制L2，所以ABD错，C图正确．应选C．点评：此题考察了根据实物连接图确定相应电路图，分析电路构造、明确各电路元件连接方式是正确解题关键．2．〔2021•岳阳〕与所示实物图相对应电路图是下列图中〔〕A ．B．C．D．考点：根据实物图画电路图．专题：电流和电路．分析：根据电流流向法先判断出两个灯泡连接方式，再看开关位置后，即可得出哪个图是正确．解答：解：电流从电源正极出发，依次经过两个灯泡、开关回到负极；故A电路图与实物连接对应．应选A．点评：会判断出串并联电路，会根据实物图判断正确电路图，注意电流从正极流出，最后回到负极．3．〔2021•成都〕在图中四幅电路图中，与如下图实物图对应是〔〕A ．B．C．D．考点：根据实物图画电路图．专题：图像综合题．分析：根据电流流向法先判断出两个灯泡连接方式，再看开关位置后，即可得出哪个图是正确．解答：解：由实物电路图可知，电流从电源正极出发后，先通过开关，然后分成两个支路，一条流通过电流表A、灯L1回到电源负极，另一条流经灯L2再回到电源负极，故电路图A与实物电路图相符；应选A．点评：此题考察根据实物图画电路图，关键是明白电路中各个用电器连接情况，根据实物图画电路图是整个初中物理难点，也是中考必考内容．二．解答题〔共27小题〕4．〔2021•菏泽〕根据图1所示实物连接图，在图2框中画出电路图．考点：根据实物图画电路图．专题：作图题；电流和电路．分析：〔1〕由实物图画电路图方法：从电源正极开场，依次画出各元件，直到电源负极．〔2〕电压表并联在用电器两端．解答：解：从电源正极开场依次串联灯泡L2、开关、灯泡L1以及电流表，然后回到电源负极，电压表与灯泡L1和电流表两端；如下图：点评：根据实物图画电路图时，先分析电路，看干路和支路各有什么元件，然后根据电路图要求画出电路图．5．〔2021•贵阳〕用笔画代替导线完成图中电路实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2总电流，导线不能穿插．考点：实物电路连接．专题：作图题；电流和电路．分析：由题意可知，两灯泡并联，开关控制整个电路、电流表测通过两灯总电流说明开关和电流表位于干路．解答：解：两灯泡并联，电流表位于干路，然后与开关和电源组成电路，如下列图所示：点评：此题考察了正确连接电路能力：先要判断电路连接形式，再从电源一极开场连起，先串后并，且在连接时开关状态是断开．6．〔2021•徐汇区一模〕在图中所示电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2电流．并请标出电源“+〞、“﹣〞．考点：电路组成．专题：图像综合题．分析：灯L1和灯L2并联时，首首相联、尾尾相连接到电流表负接线柱上即可；电流表与被测电路串联，开关与被控制电路串联．解答：解：使电源正极与L2右接线柱相连，开关与电源负极相连，如下列图所示：点评：此题考察了根据题意连接实物图和，属于根底知识，也是我们要掌握根本技能．7．〔2021•金山区二模〕在图中〇里填上适当电表符号，当电键闭合时电路能正常工作．考点：电路图及元件符号．专题：图像综合题．分析：电流表要串联在电路中使用，而电压表要与被测用电器并联；首先判断图中各圆圈位置，以及和用电器连接方式，再结合仪表使用方法进展分析．解答：解：由电路图可知，上面电表应为电流表，如果是电压表，则L2断路，灯泡不能正常发光，下面电表应为电压表；如果为电流表，则L2短路，灯泡不能正常发光；电路图如下图．点评：此题考察了电流表和电压表使用方法．解题关键是明白电压表是并联使用，电流表是串联使用．8．〔2021•江津区模拟〕根据图1电路在图2方框内画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：分析电路构造，明确电路元件连接方式，然后根据实物电路图作出电路图．解答：解：由实物电路图可知，灯L1与L2并联，开关S1控制L1，S2控制L2，电路图如下列图所示．点评：此题考察了根据实物电路图作电路图，分析电路构造，明确各电路元件连接方式是正确作图前提与关键．9．〔2021•甘谷县模拟〕根据实物图画出电路图考点：根据实物图画电路图．专题：作图题．分析：从实物图可以看出，两个灯泡并联，开关S控制整个电路，S2控制L2支路，根据要求画出电路图即可．解答：解：如下图点评：会识别串并联电路，会根据实物图画出正确电路图．10．〔2021•临清市二模〕如图1所示，是“滑动变阻器改变电路中电流〞实物图，请您在图2虚线方框内画出与实物图相对应电路图．考点：根据实物图画电路图．专题：电流和电路．分析：先分析电路连接情况，按照画电路图要求表示出电路连接即可．解答：解：从电源正极出发，依次连接开关、滑动变阻器、电流表、灯泡到负极，组成串联电路，故电路图如图：点评：此题考察根据实物图画电路图，关键是会判断各元件连接方式．11．〔2021•资阳模拟〕根据实物图，画出相应电路图．考点：根据实物图画电路图．专题：图像综合题．分析：先分析各元件连接方式，然后用导线将各元件依次连接起来，电压表测量用电器两端电压，是电流表串联在电路中测量电流，根据实物图完成电路图．解答：解：该电路为灯泡根本电路，开关控制整个电路，电压表并联在灯泡两端，流表串联在电路中，测电路中电流；因此从电源正极依次串联灯泡、电流表以及开关回到电源负极，最后将电压表并联在灯泡两端；如下列图所示：点评：此题考察根据实物图画电路图，关键是明白实物图中各个用电器连接方式，根据实物图画电路图是整个初中物理难点也是中考必考内容．12．〔2021•海城市模拟〕画出如图对应电路图．考点：根据实物图画电路图．专题：图像综合题．分析：根据实物图图可知，两灯泡并联，开关控制干路，电流表A1测量灯泡L1支路电流，电流表A2测量干路上电流．解答：解：由图知：电流从电源正极流出，分成两支：①一支经电流表A1灯泡L1；②灯L2；然后再集合到一起经电流表A2回到电源负极．电压表并联在L2两端，根据实物图完成电路图即可．如下图：点评：此题考察根据实物图画电路图，关键是分析实物图中电路连接，此题难点是分析出两灯泡和电压表连接情况．13．〔2021•澄海区模拟〕根据如下图实物连线图，在右边虚线框内画出对应电路图．〔要求连线要横平竖直，尽量使电路图简洁美观〕考点：根据实物图画电路图．专题：电流和电路．分析：从实物图中可以看出，电流从正极流出，经过开关，分别流入灯泡L2、电流表和L1，最后回到电源负极．所以两只灯泡并联，开关控制整个电路，电流表测量通过灯泡L1电流．解答：解：从正极开场连接，经开关S后分支，一支经灯泡L2回到电源负极；另一支经电流表、L1回到电源负极；如下图：点评：此题考察根据实物图画电路图，关键是明白实物图中各个用电器连接方式，根据实物图画电路图是整个初中物理难点也是中考必考内容．14．〔2021•番禺区一模〕在如下图电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2电流．考点：实物电路连接．专题：作图题；压轴题．分析：L1与L2并联，电流表测量L2中电流，按要求完成实物图即可．解答：解：如下图点评：会根据条件判断电路连接，会正确画出实物图．15．〔2021•静安区一模〕在如下图电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1电流．考点：实物电路连接．专题：图像综合题．分析：根据要求灯L1和灯L2并联，电流表测通过L1中电流，电流表与L1串联，按要求连接电路即可．解答：解：根据实物电路连接要求，此题开关应是干路开关，灯L1和灯L2并联，电流表与L1串联．如图：点评：此题考察电路连接，会根据要求设计串并联电路，会正确使用电流表．16．〔2021•黄浦区三模〕在如下图电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2电流．考点：实物电路连接．专题：图像综合题．分析：根据题意，确定两只灯泡连接方式为并联，再根据电流表只测量通过灯L2电流，确定电流表位置，据此确定连接导体位置．解答：解：两只灯泡连接方式为并联，电流表只测量通过灯L2电流，故应将灯泡L1右侧接线柱与电流表“0.6〞接线柱相连接．如下图．点评：根据题目要求，先确定电路串并联性质，再明确电流表测量对象，最后确定导线位置，是连接根本思路．17．〔2021•大连〕将如图中各电路元件连接起来．要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2．考点：实物电路连接．专题：压轴题；电流和电路．分析：R1与R2并联，开关S1控制R1和R2，说明开关S1在干路上，开关S2只控制R2，说明开关S2在R2所在支路上；根据题意依次连接．解答：解：从正极开场连接，经开关S1后分支，一支经灯泡R1回到负极，另一支经开关S2、灯R2回到负极，如图：点评：此题考察根据题意连接实物图和根据实物图画出电路图，关键是明白各个用电器连接情况以及开关控制情况，连接实物图是初中物理难点也是重点．18．〔2021•梅州模拟〕如下图为一个电学实验实物连线图，请在右边方框中画出其对应电路图〔要求标明电流表正、负接线柱〕．考点：根据实物图画电路图．专题：作图题．分析：〔1〕由实物图画电路图方法：从电源正极开场，依次画出各元件，直到电源负极．〔2〕电路图要画方正，元件不要画在拐弯处，元件要分散．〔3〕注意此电路中有串联又有并联，因此画电路图时，要从电源正极出发，顺着导线逐个连接，不要出现短路．解答：解：从电源正极开场，依次画出电流表，再到电源负极．注意：①电流表正负极接线柱标明要正确；②灯泡和开关S1串联；③开关S2和电动机串联④不要出现短路故答案如图：点评：〔1〕掌握物理电学中各元件符号．〔2〕一般从电源正极开场，按照电流方向画出各个元件．〔3〕此电路中有串联又有并联，因此画电路图时，要从电源正极出发，顺着导线逐个连接，不要出现短路．19．〔2021•南沙区一模〕如图甲所示电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1电流，并在乙虚线方框内画出对应电路图．考点：实物电路连接；根据实物图画电路图．专题：作图题．分析：连接实物图时需注意，电流表要与L1串联，两灯泡并联，开关控制干路；并画出相应电路图．解答：解：从正极开场连接开关，然后分支，一支经电流表、L1回到负极；另一支经灯泡L2回到负极，如下图：点评：此题考察电路图画法，关键是明白实物图中各个用电器连接情况，根据实物图画电路图是整个初中物理难点，也是中考必考内容．20．〔2021•济阳县模拟〕请在图中用笔画线代替导线，按要求连接电路．要求：开关同时控制两盏电灯；电灯L1、L2并联；电流表测通过L1电流〔通过L1电流小于0.6A〕．。
