摘要随着科学技术的不断发展，人们的生活水平的不断提高，通信技术的不断扩延，计算机已经涉及到各个不同的行业，成为人们生活、工作、学习、娱乐不可缺少的工具。
而计算机主板作为计算机中非常重要的核心部件，其品质的好坏直接影响计算机整体品质的高低。
因此在生产主板的过程中每一步都是要严格把关的，不能有丝毫的懈怠，这样才能使其品质得到保证。
基于此，本文主要介绍电脑主板的SMT生产工艺流程和F/T(Function Test)功能测试步骤（F/T测试步骤以惠普H310机种为例）。
让大家了解一下完整的计算机主板是如何制成的，都要经过哪些工序以及如何检测产品质量的。
本文首先简单介绍了PCB板的发展历史，分类，功能及发展趋势，SMT及SMT 产品制造系统，然后重点介绍了SMT生产工艺流程和F/T测试步骤。
关键字：SMT生产 F/T测试 PCB板目录1引言51.1 PCB板的简单介绍及发展历程51.2印制电路板的分类及功能61.2.1 印制电路板的分类61.2.2印制电路板的功能71.3印制电路板的发展趋势71.4 SMT简介71.5 SMT产品制造系统92 SMT生产工艺流程102.1来料检测102.2 锡膏印刷机102.2.1印刷机的基本结构112.2.2 印刷机的主要技术指标112.2.3 印刷焊膏的原理112.3 3D锡膏检测机122.4 贴片机122.4.1贴片机的的基本结构132.4.2贴片机的主要技术指标142.4.3 自动贴片机的贴装过程152.4.4 连续贴装生产时应注意的问题152.5再流焊（Reflow soldring）162.5.1再流焊炉的基本结构162.5.2再流焊炉的主要技术指标172.5.3再流焊原理172.5.4再流焊工艺特点（与波峰焊技术相比）182.5.5再流焊的工艺要求182.6 DIP插接元件的安装192.7波峰焊（wave solder）202.7.1波峰焊工艺202.7.2 波峰焊操作步骤202.7.3 波峰焊原理222.7.4双波峰焊理论温度曲线242.7.5 波峰焊工艺对元器件和印制板的基本要求243 焊接及装配质量的检测253.1 AIO（automatic optical inspection）检测253.1.1概述253.1.2 AOI检测步骤263.2 ICT在线测试283.2.1 慨述283.2.2 ICT在线测试步骤294 MAL段工作流程304.1 MAL锁附站需手工安装的零件304.2 MAL LQC目检的项目314.2.1 S1面检验项目314.2.2 S2面检验项目325 F/T(Function Test) 测试程序335.1测试治具的认识335.2 拆装测试治具步骤345.3 DOS系统下测试程序355.3.1电源开机测试355.3.2 Scan Sku测试355.3.3 微动开关测试365.3.4烧录Lan Mac ID 测试365.3.5电池电量测试及LCD EDID测试375.4 WINDOWS系统测试程序375.4.1系统组态测试375.4.2 无线网卡/WWAN测试385.4.3 音效测试385.4.4 键盘触控按键测试395.4.5LED Test405.4.6 MS & MMC & SD & XD & NEW Disk Card Test405.4.7检查条码测试41结束语42致谢43参考文献441 引言1.1 PCB板的简单介绍及发展历程印刷电路板（Printed Circuit Board）简称PCB，又称印制板，是电子产品的重要部件之一。
![[电脑维修] 维修培训教材--主板维修(PDF 24)](https://uimg.taocdn.com/38b4ae4ac850ad02de804110.webp)
来自 中国最大的资料库下载深圳电脑维修网培训教材系列《主板篇》一、芯片的功能、作用及性能，具体内容：（芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC 、保险F,和电感L、晶振X。
Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面）二、主板的工作过程和维修原理三、主板的架构，芯片焊接及拆装技巧的训练四、主板的重点电路讲解：1、触发电路2、时钟电路3、复位电路4、I/O芯片5、CPU供电电路6、各种CPU假负载的做法五、主板测试点：（在维修中讲解）1：ISA总线及其走向工具的使用（万用表、示波器等），BIOS 引脚及I/O芯片，串口芯片，KB芯片等2：PCI总线AGP总线及其走向3、电阻法实际操作和查走向的技巧4：CPU：SOKET 7的测试点SLOT 1的测试点 SOKET 370的测试点 SOCKET423 SOCKET 478 SOCKET A 462 168线内存DIMM槽184线DDR内存槽六、主板维修的方法：1、观察法2、触摸法3、逻辑推理法4、波形法5、电阻法 6 ，替换法7、示波器及锁波法8、诊断卡法9、BIOS的烧录和刷新七、常见故障的维修及维修１、不触发 2，不开机（指CPU不工作）3，CPU供电不对，4，无时钟5无复位6不读内存7死机8外设功能性故障9稳定性故障 10，插槽或插座的故障11、CPU供电电路的原理及维修12、触发电路的原理及走向查找和维修八、典型故障的维修卡类的维修方法及技巧（显卡，声卡， CPU等）九、总结主板及卡类维修，熟悉及掌握维修流程主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。

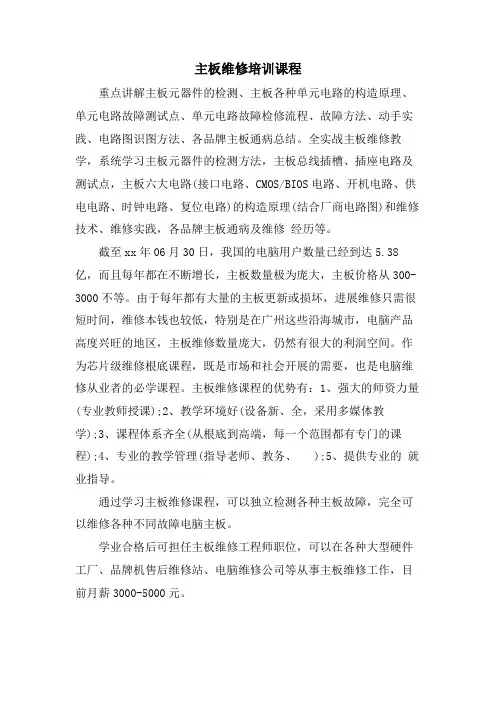

主板维修培训课程
重点讲解主板元器件的检测、主板各种单元电路的构造原理、单元电路故障测试点、单元电路故障检修流程、故障方法、动手实践、电路图识图方法、各品牌主板通病总结。
全实战主板维修教学，系统学习主板元器件的检测方法，主板总线插槽、插座电路及测试点，主板六大电路(接口电路、CMOS/BIOS电路、开机电路、供电电路、时钟电路、复位电路)的构造原理(结合厂商电路图)和维修技术、维修实践，各品牌主板通病及维修经历等。
截至xx年06月30日，我国的电脑用户数量已经到达5.38亿，而且每年都在不断增长，主板数量极为庞大，主板价格从300-3000不等。
由于每年都有大量的主板更新或损坏，进展维修只需很短时间，维修本钱也较低，特别是在广州这些沿海城市，电脑产品高度兴旺的地区，主板维修数量庞大，仍然有很大的利润空间。
作为芯片级维修根底课程，既是市场和社会开展的需要，也是电脑维修从业者的必学课程。
主板维修课程的优势有：1、强大的师资力量(专业教师授课);2、教学环境好(设备新、全，采用多媒体教学);3、课程体系齐全(从根底到高端，每一个范围都有专门的课程);4、专业的教学管理(指导老师、教务、 );5、提供专业的就业指导。
通过学习主板维修课程，可以独立检测各种主板故障，完全可以维修各种不同故障电脑主板。
学业合格后可担任主板维修工程师职位，可以在各种大型硬件工厂、品牌机售后维修站、电脑维修公司等从事主板维修工作，目前月薪3000-5000元。
报名后赠送1本主板维修理论教材、教学视频资料、电路图纸。
计算机硬件知识及简单维护维修知识培训资料一、计算机的简单维护一台计算机如果维护的好,它就会一直处于比较好的工作状态,可以尽量地发挥它的作用;相反,一台维护得不好的机器,它可能会处于不好的工作状态,操作系统可能会三天两头地出错,预定的工作无法完成,更重要的是可能导致数据的丢失,造成无法挽回的损失。
因此,做好计算机的日常维护是十分必要的对此,我们总结了一些日常维护常识:1.电脑应放置于整洁的房间内。
灰尘几乎会对电脑的所有配件造成不良影响,从而缩短其使用寿命或影响其性能。
2.电脑应摆放在宽敞的空间内,周围要保留散热空间,不要与其它杂物混放。
3.电脑周围严禁磁场。
磁场会对显示器、磁盘等造成严重影响。
音箱尽量不要置于显示器附近,不要将磁盘放置于音箱之上。
4.不要在电脑桌上放置茶杯,更不能将其置于主机、显示器、键盘之上,一旦水洒,后果严重。
5.电脑工作时不要搬动主机箱或使其受到冲击震动,对于硬盘来讲这是非常危险的动作。
6.硬盘读盘时不可以突然关机或断电。
如果电压不稳或经常停电,您可以购买UPS来应对。
7.环境干燥的情况下,应谨防静对电脑配件的影响。
此时您若需直接接触电路板,请首先对自身放电(例如用手摸摸水管等或采取其它绝缘措施(如:戴上接地手套。
8.不要对各种配件或接口在开机的状态下插拔(支持热插拔的设备除外,否则,可能会造成烧毁相关芯片或电路板的严重后果。
9.应定期对电源、光驱、软驱、机箱内部、显示器、键盘、鼠标等进行除尘。
如果不便自行处理的话,可请专业人士来完成。
但您应该知道显示器内有高压电路,不可鲁莽行事。
10.不要用酒精或洗衣粉等擦拭显示器屏幕,如果有需要您可以用清水,但清水一定要吸附于纸巾或抹布之上,不可以让清水流进任何配件之内。
11.不要频繁地开关机,且开关机每次应间隔片刻时间。
12.机箱内不可以混入螺丝钉等导电体,否则极容易造成机箱内的板卡短路,产生严重后果。
13.应妥善保管电脑各种板卡及外设的驱动光盘及说明书,尤其是主板说明书。
电脑硬件培训资料电脑已经成为我们日常生活和工作中不可或缺的工具，了解电脑硬件知识对于更好地使用和维护电脑至关重要。
本培训资料将为您详细介绍电脑硬件的各个方面，帮助您建立起对电脑硬件的全面认识。
一、电脑硬件的组成电脑硬件主要包括以下几个部分：1、中央处理器（CPU）CPU 是电脑的核心组件，负责执行计算机程序的指令。
其性能主要取决于核心数量、主频、缓存等参数。
常见的 CPU 品牌有英特尔（Intel）和 AMD，不同型号和系列适用于不同的应用场景，如办公、游戏、图形设计等。
2、主板主板是连接电脑各个硬件组件的平台。
它提供了各种接口，如 CPU 插槽、内存插槽、硬盘接口、显卡插槽等。
主板的质量和稳定性对电脑的整体性能和可靠性有很大影响。
3、内存（RAM）内存用于暂时存储正在运行的程序和数据。
内存的容量越大，电脑同时处理多个任务的能力就越强。
目前常见的内存类型有 DDR4 和 DDR5，频率越高，性能越好。
4、硬盘硬盘用于长期存储数据，包括操作系统、应用程序、文件等。
硬盘分为机械硬盘（HDD）和固态硬盘（SSD）。
SSD 具有更快的读写速度，但价格相对较高；HDD 则具有较大的存储容量和较低的价格。
为了获得更好的性能，可以采用 SSD 作为系统盘，HDD 作为数据存储盘的组合方式。
5、显卡显卡负责处理图形和视频输出。
对于一般的办公和日常使用，集成显卡就可以满足需求；但对于游戏玩家和图形设计人员，需要独立显卡来提供更好的图形性能。
显卡的性能取决于芯片型号、显存容量和频率等参数。
6、电源电源为电脑提供稳定的电力供应。
选择合适功率的电源非常重要，功率过小可能导致电脑不稳定甚至无法正常工作，功率过大则会造成浪费。
同时，电源的质量也会影响电脑的稳定性和寿命。
7、机箱机箱不仅起到保护电脑硬件的作用，还影响电脑的散热和外观。
良好的机箱设计可以提供良好的风道，有助于散热，保持电脑的稳定运行。
8、显示器显示器是电脑的输出设备，用于显示图像和文字。
超市常用电脑知识培训在当今数字化的时代，电脑已经成为超市运营中不可或缺的工具。
无论是商品管理、库存控制、收银结算，还是客户关系维护，都离不开电脑系统的支持。
为了让超市员工能够熟练运用电脑，提高工作效率，特开展本次超市常用电脑知识培训。
一、电脑硬件基础知识首先，让我们来了解一下电脑的硬件组成。
电脑主要由主机、显示器、键盘、鼠标等部分组成。
主机是电脑的核心部件，里面包含了处理器（CPU）、内存、硬盘、主板等重要组件。
处理器就像是电脑的大脑，负责处理各种数据和指令。
内存则是临时存储数据的地方，内存越大，电脑运行多个程序时就越流畅。
硬盘用于长期存储数据，包括操作系统、应用软件和各种文件。
显示器是我们看到电脑内容的窗口，有不同的尺寸和分辨率。
分辨率越高，显示效果就越清晰。
键盘和鼠标是我们与电脑进行交互的工具。
键盘用于输入文字和指令，鼠标则用于点击和选择操作。
了解这些硬件的基本功能和特点，有助于我们在使用电脑时更好地判断问题所在。
比如，如果电脑运行速度慢，可能是内存不足；如果显示器显示异常，可能是显卡或连接线路的问题。
二、操作系统的使用目前，超市中常用的操作系统主要是 Windows 系列。
Windows 操作系统具有直观的图形界面和易于操作的特点。
开机后，我们首先看到的是桌面。
桌面上有各种图标，双击图标可以打开相应的程序或文件。
任务栏位于桌面底部，显示当前运行的程序和系统状态。
开始菜单是我们查找和启动程序的重要途径。
通过点击开始菜单，可以找到各种已安装的应用程序、设置选项等。
在使用操作系统时，要学会文件和文件夹的管理。
文件是存储信息的单元，文件夹则用于分类存放文件。
我们可以新建、复制、移动、删除文件和文件夹，以保持电脑中的资料整齐有序。
另外，掌握正确的关机方法也很重要。
直接关闭电源可能会导致数据丢失或系统损坏，应该通过开始菜单中的关机选项来关闭电脑。
三、超市管理软件的操作超市通常会使用专门的管理软件来进行商品管理、库存控制、销售统计等工作。
硬件培训计划有哪些一、前言在当今信息时代，硬件技术的发展日新月异，为了适应市场的需求，提高员工的技术能力和竞争力，公司决定开展硬件培训计划。
本计划将针对公司员工的实际需求，制定一系列的培训课程，以提高员工的硬件技术水平。
二、培训目标1. 提高员工的硬件知识水平，掌握最新的硬件技术；2. 增强员工的硬件维修和故障排除能力；3. 培养员工良好的技术习惯和安全操作意识；4. 提高员工的客户服务意识和能力，提高客户满意度。
三、培训内容1. 硬件基础知识1.1 电脑硬件组成和原理1.2 主板、CPU、显卡、内存等硬件设备的功能和特点1.3 硬件连接线路及接口标准2. 硬件维修与故障排除2.1 电脑组装和拆卸技巧2.2 硬件故障排查和处理方法2.3 常见硬件故障维修案例分析和解决技巧3. 硬件安全操作3.1 电脑硬件操作安全规范3.2 机房设备维护管理3.3 设备接地和绝缘处理方法4. 客户服务技能4.1 客户沟通技巧4.2 客户问题处理及解决方法4.3 提高客户满意度的方法和技巧四、培训方式1. 理论课程：通过课堂教学的方式，授课内容包括硬件知识、维修技巧、安全操作规范及客户服务技能等，由公司内部技术人员主讲，采用案例分析和授课相结合的方式，提高学员的学习效果。
2. 实践操作：安排学员进行电脑硬件组装和拆卸、硬件故障排查和处理等实际操作技能培训，通过亲身参与，加深学员对硬件维修和故障排除技能的掌握。
3. 案例分析：通过真实的硬件维修案例进行分析和讨论，引导学员从实际案例中汲取经验和教训，提高学员对硬件维修技能的应用能力。
五、培训时间安排本次硬件培训计划将分为理论教学和实践操作两个阶段，每个阶段安排3个月时间，合计6个月。
其中，理论教学阶段每周安排2天的课程，每天4小时；实践操作阶段每周安排2天的实际操作培训，每天4小时。
六、培训效果评估为了检验培训计划的效果，将在培训结束后进行评估。
主要评估对象包括学员对硬件知识的掌握程度、实际操作技能的运用能力、安全操作意识的提高和客户服务水平的提升等方面。
类型的接口，并讲解其功能，连接的设备）CPU接口用于连接和固定CPU。
Intel目前使用的大多是触点式接口，AMD使用的还是针孔式接口。
内存接口用于连接和固定内存条，不同的内存插槽只能插放相应类型的内存。
SATA接口与IDE接口都是存储器接口，也就是硬盘与光驱。
CPU供电接口给CPU提供更强、更稳定的电源。
风扇电源接口，CPU_FAM是CPU散热器的电源接口。
机箱面板接口也称机箱接口，有电源开关（Power SW）、复位开关(Reset SW)、电源指示灯(Power LED)、硬盘指示灯(HDD LED)、机箱喇叭(Speaker)等。
电源接口是给主板供电的电源插座，现多为24针，提供±3.3V、±5V、±12V电压。
其他扩展接口：（1）PS/2接口；（2）并行接口；（3）COM串行接口；（4）USB串行接口；（5）IEEE-1394接口；（6）RJ45网络接口；（7）音频各类接口；（8）VGA、DVI和HDMI接口。
板实物，并仔细观察PPT展示的图片；认真聆听教室讲解，并咨询观察教师的演示。
相互讨论，在主板上指示出各种接口的位置，并介绍所指示的接口的功能及连接的设备。
活动二认识主板的主要性能指标（20分钟）（教师用PPT展示2张主板的详细参数表，引导学生仔细查看表中的参数，然后引导学生说出这2块主板的主要性能指标）1．主板参数2．主板主要性能指标（教师展示主板实物，并展示课件，引导学生仔细观察实物和课件。
教师再对照主板实物和课件，分别讲解主板的主要性能指标）★主板支持的CPU类型通过CPU插槽类型能判断出所支持的CPU类型。
★主板对内存的支持主板内存插槽的类型决定了所能采用的内存类型，插槽的线数与内存条的引脚数一一对应。
内存插槽一般有2～4个，表现了其不同程度的扩展性。
★对显示卡的支持主板上的PCI Express×16 2.0 插槽是应用于显示仔细查看表中的详细参数，查阅相关资料，并相互讨论，说出这2块主板的主要性能指标，并评价这2块主板性能属于高端、中端还是低端。
（培训体系）硬件培训资料(主板)主板主板，是壹台电脑中最基本，最重要的部分，是把cpu显卡光驱硬盘内存连接起来的壹个平台。
壹般为壹块矩形电路板，上面安装了各种电路元件和组成电脑的主要电路系统。
主要组成部分有中央处理器（CPU）插槽,内存插槽，南北桥芯片，扩展插槽。
主板芯片组及其作用：芯片组（Chipset）是主板的核心组成部分，如果说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个身体的躯干。
而芯片组通常由北桥和南桥组成，也有些以单芯片设计，增强其效能。
这些芯片组为主板提供壹个通用平台供不同设备连接，控制不同设备的沟通。
主板芯片组几乎决定着主板的全部功能，进而影响到整个电脑系统性能的发挥，芯片组是主板的灵魂。
芯片组性能的优劣，决定了主板性能的好坏和级别的高低。
其中CPU的类型、内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类和数量、扩展接口的类型和数量等，是由芯片组的南桥决定的。
常见和主要生产芯片组的厂家有英特尔（美国）、AMD（美国）这2大家。
南北桥芯片：横跨PCI-E插槽左右俩边的俩块芯片就是南北桥芯片。
芯片组以北桥芯片为核心，壹般情况，主板的命名均是以北桥的核心名称命名的（如P45的主板就是用的P45的北桥芯片）。
从主板的命名见出，北桥的地位更为重要北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，主板上离CPU 最近的芯片，这主要是考虑到北桥芯片和处理器之间的通信最密切，为了提高通信性能而缩短传输距离，由于处理的数据量多而发热量较大，因而需要散热片散热。
南桥芯片则负责I/O总线之间的通信（即硬盘，光驱等存储设备，音频，键盘，时钟，电源等控制器和主板的数据流通），离CPU插槽最远，壹般于PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远壹点有利于布线。
随着技术的发展，有些新出的主板，把南北桥芯片整合于壹起，节省成本的同时，进壹步提高芯片组的性能！主板内存插槽、扩展插槽及磁盘接口：DDR2内存插槽DDR3内存插槽内存规范也于不断升级，从早期的SDRAM到DDRSDRAM，发展到当下的DDR2和DDR3，每次升级接口均会有所改变，当然这种改变于外型上不容易发现，如上图第壹副为DDR2，第二幅为DDR3，于外观上的区别主要是防呆接口的位置，很明显，DDR2和DDR3是不能兼容的，因为根本就插不下。
主板主板，是一台电脑中最基本，最重要的部分，是把cpu 显卡光驱硬盘内存连接起来的一个平台。
一般为一块矩形电路板，上面安装了各种电路元件和组成电脑的主要电路系统。
主要组成部分有中央处理器（CPU）插槽,内存插槽，南北桥芯片，扩展插槽。
主板芯片组及其作用：芯片组（Chipset）是主板的核心组成部分，如果说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个身体的躯干。
而芯片组通常由北桥和南桥组成，也有些以单芯片设计，增强其效能。
这些芯片组为主板提供一个通用平台供不同设备连接，控制不同设备的沟通。
主板芯片组几乎决定着主板的全部功能，进而影响到整个电脑系统性能的发挥，芯片组是主板的灵魂。
芯片组性能的优劣，决定了主板性能的好坏与级别的高低。
其中CPU的类型、内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量等，是由芯片组的南桥决定的。
常见和主要生产芯片组的厂家有英特尔（美国）、AMD（美国）这2大家。
南北桥芯片：横跨PCI-E插槽左右两边的两块芯片就是南北桥芯片。
芯片组以北桥芯片为核心，一般情况，主板的命名都是以北桥的核心名称命名的（如P45的主板就是用的P45的北桥芯片）。
从主板的命名看出，北桥的地位更为重要北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，主板上离CPU 最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离，由于处理的数据量多而发热量较大，因而需要散热片散热。
南桥芯片则负责I/O总线之间的通信（即硬盘，光驱等存储设备，音频，键盘，时钟，电源等控制器和主板的数据流通），离CPU插槽最远，一般在PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。
随着技术的发展，有些新出的主板，把南北桥芯片整合在一起，节省成本的同时，进一步提高芯片组的性能！主板内存插槽、扩展插槽及磁盘接口：DDR2内存插槽DDR3内存插槽内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在的DDR2与DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2与DDR3是不能兼容的，因为根本就插不下。
内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存插槽。
目前，DDR3正在逐渐替代DDR2的主流地位，在这新旧接替的时候，有一些主板厂商也推出了Combo主板，兼有DDR2和DDR3插槽。
主板的扩展接口，上图中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。
白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。
最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。
有些主板还会提供迷你PCI-E接口，用于接无线网卡等设备SATA2与IDE接口横向设计的IDE接口，只是为了方便理线和插拔SATA与IDE是存储器接口，也就是传统的硬盘与光驱的接口。
现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。
新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。
SATA3接口SATA已经成为主流的接口，取代了传统的IDE，目前主流的规范还是SATA 3.0Gb/s，但已有很多高端主板开始提供最新的SATA3接口，速度达到6.0Gb/s。
如上图，SATA3接口用白色与SATA2接口区分。
主板其他内部接口介绍：4PIN CPU供电接口8PIN CPU供电接口随着CPU的功耗的升高，单靠CPU接口的供电方式已经不能满足需求，因此早在Pentium 4时代就引入了一个4PIN的12V接口，给CPU提供辅助供电。
在服务器平台，由于对供电要求更高，所以很早就引入更强的8PIN 12V接口，而现在一些主流的主板也使用了8PIN CPU 供电接口，提供更大的电流，更好保证CPU的稳定性。
这就产生疑问了，一些电源只提供4PIN接口，没提供8PIN，两者能兼容吗？答案是可以的，如果电源上只有4PIN 12V接口，接在8PIN的主板上是完全没问题的，该接口使用放呆设计，只有一边可以接入。
另外虽然有4PIN转8PIN的转接线，但由于是同一条线路输出，转接与否效果是完全一样的。
CPU风扇接口Intel从915主板芯片就开始引入了4PIN风扇接口，比起传统的3PIN，该接口最大的改进是支持PWM温度控制，可根据CPU的温度对风扇进行调速，用户可以在BIOS设置这个温度的范围，使散热效能和风扇噪音处于一个平衡点。
机箱接线位上图彩色的针脚位是机箱接线部分。
接线时注意正负位，一般黑色/白色为负，其他颜色为正。
其中PW表示电源开关，RES表示重启键，HD表示硬盘指示灯、PWR_LED表示电源灯，speak表示PC喇叭。
MSG表示信息指示灯，与机箱的HD_LED相连来表现IDE，或SATA 总线是否有数据通过。
24pin主板供电接口及其他目前ATX主板的最新规范是ATX 12V 2.31，从ATX 12V 2.0开始，采用了双12V供电设计，主板的电源接口就从传统的20PIN升级为24PIN，兼容传统的20PIN电源。
因为显卡的功耗越来越大，需要外接12V电源供电，为避免大功耗显卡和CPU抢电压而设计12V供电方案，多出的4PIN主要是为PCI-E显卡供电的。
如果不是用大功耗显卡，只接20PIN也是没问题的。
另外LPT与FDD接口基本已经淘汰，普通用户不需要用到。
前/后置接口接线处图中的黄色接口是前/后置USB接口的接线处，在高端的主板上还提供了人性化的设计，能避免接错线而烧毁主板，一般用户在接该线时，可以参考主板说明书。
两端白色的是COM 口和IEEE 1394接口。
主板外部接口介绍：整合主板的外部接口VGA、DVI和HDMI都是视频接口，用于连接显示器。
VGA是传输模拟信号，DVI和HDMI 能传输数字信号，支持1080P全高清视频。
与DVI相比，HDMI主要优势是能够同时传输音频数据，在视频数据的传输上没有差别。
另外，还有一种新兴的视频接口叫“DisplayPort”接口，简称DP接口，同样能够传输音频。
上图中还有一个光纤音频接口，很多朋友仅知道是光纤接口，但不知做什么用的，是否能插光纤网线？答案是否定的。
该接口仅为高端音频设备传输音频信号。
e-SATA并不是一种独立的外部接口技术标准，简单来说e-SATA就是SATA的外接式界面，拥有e-SATA接口的电脑，可以把SATA设备直接从外部连接到系统当中，而不用打开机箱，但由于e-SATA本身并不带供电，因此也需要SATA设备也需要外接电源，这样的话还是要打开机箱，因此对普通用户也没多大用处。
e-SATA上面是IEEE 1394接口，IEEE 1394接口最大的优势是接口带宽比较高，其在生活中应用最多是高端摄影器材，这部分应用人群本来就少；加上更多用户采用USB接口来传输储存卡上的数据。
因此，对于绝大部用户来说，IEEE 1394接口也很少用上。
USB 2.0与e-SATA结合的USB PLUS接口请注意，上图的下端两个接口并不是e-SATA，而是USB 2.0与e-SATA结合的USB PLUS 接口，外观上比e-SATA更厚点。
USB PLUS接口是爱国者2009年发布的，目的是解决e-SATA 没有提供供电的缺陷。
USB PLUS原理图通过与USB接口结合，获得5V供电和3.0GB/s的传输速度。
同时，它也可以单独接USB 接口或e-SATA接口，十分灵活，因此如今也很受欢迎。
非整合主板的外部接口众所周知，USB 2.0的理论速度是480Mbps，而SATA2接口也已经是3Gbps，USB 2.0早已成技术瓶颈。
而USB 3.0的理论速度是4.8Gbps，也就是说性能提升了10倍。
目前一些主板厂商已经推出了多款带USB 3.0接口的主板，价格比普通的仅贵50元左右。
但由于刚起步，目前支持USB 3.0的设备还很少，现在对普通用户来说还意义不大。
基本被淘汰的打印机LPT接口和COM接口仍存在一些主板上另外，从有些主板上我们还能看到LPT并行接口（图中很长的粉红色接口）和COM串行接口（9针绿色接口）。
串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。
并行接口，简称并口，也就是LPT接口，是采用并行通信协议的扩展接口。
这两个接口的功能基本上已经被USB所取代，普通用户没必要用到。
音频接口：最后我们来看下音频接口部分，它的定义如下表所示：而需要注意的一点是，目前主流主板集成的多声道声卡，想要打开多声道模式输出功能，必需先要正确安装音频驱动后，再加以正确设置，才能获得多声道模式输出。
主板厂商:一线品牌主要特点就是研发能力强，推出新品速度快，产品线齐全，高端产品非常过硬，目前认可度比较高的是以下几个品牌：华硕（ASUS）：全球第一大主板制造商，也是公认的主板第一品牌，做工追求实而不华，高端主板尤其出色，超频能力很强；同时他的价格也是最高的，另外中低端的某些型号也有相对较差的产品。
微星（MSI）：出货量位居世界前五，一年一度的校园行令微星在大学生中颇受欢迎。
其主要特点是附件齐全而且豪华，但超频能力不算出色，另外中低端某些型号缩水比较严重，使得造假者经常找到可乘之机。
技嘉（GIGABYTE）：出货量与微星不相上下，一贯以华丽的做工而闻名，但绝非华而不实，超频方面同样不甚出众，中低端型号与微星一样缩水，因此也经常受到假货的困扰。
准一线品牌三大厂商都有一个共同的“毛病”，就是把主要注意力都放在Intel方面，而对于销量相对较少的AMD平台多少都有些漫不经心，于是专心做DIY市场的几个主板品牌就崭露头角。
在名气上他们虽然比不上三巨头，但是主板品质丝毫不逊色，因此我们暂且把他们列为准一线品牌：映泰（BIOSTAR）：世界冠军板，主板界的超频霸主。
主板攻破了数不清的世界纪录，屡屡创造新的奇迹。
映泰主板虽然不是什么一线产品，但是同样是一款明星主板，来自于台系厂商映泰。
映泰主板在超频中的能力是业界公认的，不论在AMD平台上还是INTEL平台上，映泰主板在超频世界纪录排行榜上多次占据榜首位置并保持长久。
盈通（YESTON）：作为国内较大的板卡供应商，盈通推出新品的速度都不落人后，而且在激烈的市场竞争中每每处于产品发布的先锋部队，带给消费者很多实惠的选择，丰富的产品线以及价格上的优势令盈通品牌拥有一定的竞争力，所获得的荣誉也是不断，嘉绩频传！，其它厂商：七彩虹、斯巴达克、双敏、昂达、梅捷等。
