BET比表面及孔隙度解析

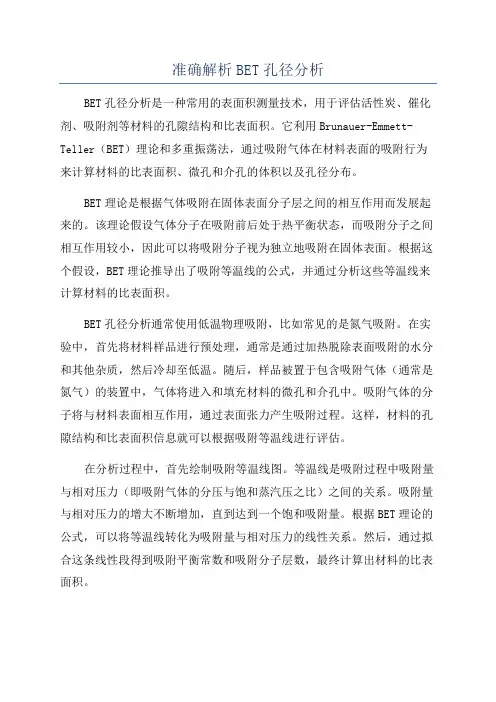

准确解析BET孔径分析BET孔径分析是一种常用的表面积测量技术，用于评估活性炭、催化剂、吸附剂等材料的孔隙结构和比表面积。

它利用Brunauer-Emmett-Teller（BET）理论和多重振荡法，通过吸附气体在材料表面的吸附行为来计算材料的比表面积、微孔和介孔的体积以及孔径分布。

BET理论是根据气体吸附在固体表面分子层之间的相互作用而发展起来的。

该理论假设气体分子在吸附前后处于热平衡状态，而吸附分子之间相互作用较小，因此可以将吸附分子视为独立地吸附在固体表面。

根据这个假设，BET理论推导出了吸附等温线的公式，并通过分析这些等温线来计算材料的比表面积。

BET孔径分析通常使用低温物理吸附，比如常见的是氮气吸附。

在实验中，首先将材料样品进行预处理，通常是通过加热脱除表面吸附的水分和其他杂质，然后冷却至低温。

随后，样品被置于包含吸附气体（通常是氮气）的装置中，气体将进入和填充材料的微孔和介孔中。

吸附气体的分子将与材料表面相互作用，通过表面张力产生吸附过程。

这样，材料的孔隙结构和比表面积信息就可以根据吸附等温线进行评估。

在分析过程中，首先绘制吸附等温线图。

等温线是吸附过程中吸附量与相对压力（即吸附气体的分压与饱和蒸汽压之比）之间的关系。

吸附量与相对压力的增大不断增加，直到达到一个饱和吸附量。

根据BET理论的公式，可以将等温线转化为吸附量与相对压力的线性关系。

然后，通过拟合这条线性段得到吸附平衡常数和吸附分子层数，最终计算出材料的比表面积。

除了计算比表面积，BET孔径分析还可以通过BJH孔径分布法进一步评估材料的孔径大小和孔隙结构。

BJH孔径分布法基于孔隙对小分子的求平衡吸附作用，通过分析吸附过程中不同孔径的孔隙对气体的吸附量来获取孔径分布。

这个方法可以获得材料的微孔和介孔的体积、平均孔径以及孔径分布范围。

总结来说，BET孔径分析是一种评估材料孔隙结构和比表面积的重要技术。

通过利用BET理论和多重振荡法，可以通过吸附气体在表面的吸附行为来计算材料的比表面积、微孔和介孔的体积以及孔径分布。

BET（Brunauer-Emmett-Teller）表征孔径的原理1. 引言BET（Brunauer-Emmett-Teller）是一种常用的表征材料孔隙结构的方法。

孔隙结构在材料科学中具有重要的意义，因为它决定了材料的吸附、渗透、传质等性能。

BET方法通过测量气体吸附等温线来获得材料的比表面积和孔径分布信息。

2. BET等温线BET方法基于以下假设：在多层分子吸附过程中，各层分子之间是相互独立的。

根据这一假设，可以得到BET等温线方程：其中，P是气体压力，P0是饱和蒸汽压力，V是吸附体积，Vm是单个分子体积，C 是常数。

根据上述方程可知，在低覆盖度下（P/P0较小），吸附量与压力成线性关系；而在高覆盖度下（P/P0较大），吸附量趋于饱和。

3. 比表面积计算BET方法通过测量不同相对压力下的吸附量，来计算材料的比表面积。

在BET等温线中，当吸附层数为一层时，P/P0=1，此时方程可化简为：由上式可得到以下关系：其中，S是比表面积，Vmon是单分子吸附体积。

根据上述关系可以得到材料的比表面积。

4. 孔径分布计算除了比表面积外，BET方法还可以用来计算材料孔径分布。

在低相对压力下（P/P0较小），吸附量与压力成线性关系。

根据等温线的斜率可以获得孔径分布的信息。

孔径分布函数P(r)定义为单位体积内具有半径r到r+dr之间的孔隙数量。

根据FHH（Frenkel-Halsey-Hill）方程和BJH（Barrett-Joyner-Halenda）方法，可以将斜率转换为孔径分布函数。

5. 实验步骤进行BET表征孔径的实验通常包括以下几个步骤：5.1. 样品预处理将待测样品进行预处理，例如热处理、干燥等，以去除表面的杂质和水分。

5.2. 吸附剂选择选择适当的吸附剂，常用的有氮气、氩气等。

吸附剂的选择应根据待测样品的性质和孔隙大小来确定。

5.3. 等温吸附实验将样品与吸附剂接触，在不同相对压力下进行等温吸附实验。

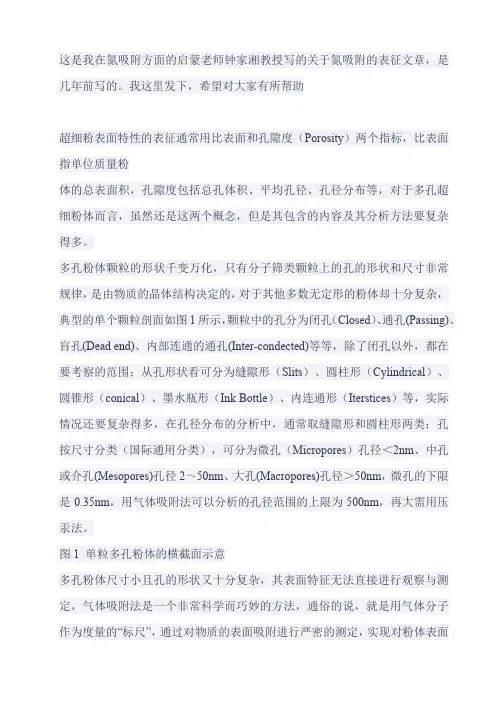

这是我在氮吸附方面的启蒙老师钟家湘教授写的关于氮吸附的表征文章，是几年前写的。

我这里发下，希望对大家有所帮助超细粉表面特性的表征通常用比表面和孔隙度（Porosity）两个指标，比表面指单位质量粉体的总表面积，孔隙度包括总孔体积、平均孔径、孔径分布等，对于多孔超细粉体而言，虽然还是这两个概念，但是其包含的内容及其分析方法要复杂得多。

多孔粉体颗粒的形状千变万化，只有分子筛类颗粒上的孔的形状和尺寸非常规律，是由物质的晶体结构决定的，对于其他多数无定形的粉体却十分复杂，典型的单个颗粒剖面如图1所示，颗粒中的孔分为闭孔（Closed）、通孔(Passing)、盲孔(Dead end)、内部连通的通孔(Inter-condected)等等，除了闭孔以外，都在要考察的范围；从孔形状看可分为缝隙形（Slits）、圆柱形（Cylindrical）、圆锥形（conical）、墨水瓶形（Ink Bottle）、内连通形（Iterstices）等，实际情况还要复杂得多，在孔径分布的分析中，通常取缝隙形和圆柱形两类；孔按尺寸分类（国际通用分类），可分为微孔（Micropores）孔径＜2nm、中孔或介孔(Mesopores)孔径2～50nm、大孔(Macropores)孔径＞50nm，微孔的下限是0.35nm，用气体吸附法可以分析的孔径范围的上限为500nm，再大需用压汞法。

图1 单粒多孔粉体的横截面示意多孔粉体尺寸小且孔的形状又十分复杂，其表面特征无法直接进行观察与测定，气体吸附法是一个非常科学而巧妙的方法，通俗的说，就是用气体分子作为度量的“标尺”，通过对物质的表面吸附进行严密的测定，实现对粉体表面特征的描述。

众所周知，气体与清洁固体表面接触时，在固体表面上气体的浓度高于气相，这种现象称为吸附，吸附气体的固体物质称为吸附剂，被吸附的气体称为吸附质，吸附可分为物理吸附和化学吸附，用气体吸附法表征粉体表面特性需采用低温物理吸附，例如在液氮温度下氮气的吸附；固体表面的吸附是一个动态过程；在一定的外界条件下，当吸附速率与脱附速率相等时，固体表面上的气体量维持不变，称为吸附平衡；在恒定温度下，固体表面上的气体吸附量取决于压力，吸附量随压力而变的曲线称为等温吸附曲线，他是固体物质吸附特性的最重要表现。

比表面积,孔径,孔容,测试,分析,检测,方法比表面积,孔径,孔容,测试,分析,检测传统测试方法测试粉末或者多孔性物质表面积比较困难，它们不仅具有不规则的外表面，还有复杂的内表面。

BET测试法是BET比表面积测试法的简称。

广泛应用于测试颗粒和介孔材料的比表面积，孔径分布，孔容等性能。

BET测试理论是根据希朗诺尔、埃米特和泰勒三人提出的多分子层吸附模型，并推导出单层吸附量Vm 与多层吸附量V间的关系方程，即著名的BET方程。

BET方程是建立在多层吸附的理论基础之上，与物质实际吸附过程更接近，因此测试结果更准确。

通过实测3-5组被测样品在不同氮气分压下多层吸附量，以 P/P0为X轴，P/V（P0-P）为Y轴，由BET方程做图进行线性拟合，得到直线的斜率和截距，从而求得Vm值计算出被测样品比表面积。

理论和实践表明，当P/P0取点在0.05~0.35范围内时，BET方程与实际吸附过程相吻合，图形线性也很好，因此实际测试过程中选点在此范围内。

1. 比表面积, 孔径，孔容1.1比表面积：单位质量物料所具有的总面积1.2孔径：介孔材料的孔直径1.3孔容：单位质量多孔固体所具有的细孔总容积2. 测试方法多点BET法其原理是求出不同分压下待测样品对氮气的绝对吸附量，通过BET理论计算出单层吸附量，从而求出比表面积，孔径，孔容。

3. 常见测试标准GB/T 19587-2004 气体吸附BET法测定固态物质比表面积GB/T 13390-2008 金属粉末比表面积的测定氮吸附法GB/T 7702.20-2008 煤质颗粒活性炭试验方法比表面积的测定GB/T 6609.35-2009 氧化铝化学分析方法和物理性能测定方法SY/T 6154-1995 岩石比表面和孔径分布测定静态氮吸附容量法。

气体吸附(氮气吸附法)比表面积测定比表面积分析测试方法有多种，其中气体吸附法因其测试原理的科学性，测试过程的可靠性，测试结果的一致性，在国内外各行各业中被广泛采用，并逐渐取代了其它比表面积测试方法，成为公认的最权威测试方法。

许多国际标准组织都已将气体吸附法列为比表面积测试标准，如美国ASTM的D3037，国际ISO标准组织的ISO-9277。

我国比表面积测试有许多行业标准，其中最具代表性的是国标GB/T19587-2004《气体吸附BET法测定固体物质比表面积》。

气体吸附法测定比表面积原理，是依据气体在固体表面的吸附特性，在一定的压力下，被测样品颗粒(吸附剂)表面在超低温下对气体分子(吸附质)具有可逆物理吸附作用，并对应一定压力存在确定的平衡吸附量。

通过测定出该平衡吸附量，利用理论模型来等效求出被测样品的比表面积。

由于实际颗粒外表面的不规则性，严格来讲，该方法测定的是吸附质分子所能到达的颗粒外表面和内部通孔总表面积之和，如图所示意位置。

氮气因其易获得性和良好的可逆吸附特性，成为最常用的吸附质。

通过这种方法测定的比表面积我们称之为“等效”比表面积，所谓“等效”的概念是指：样品的比表面积是通过其表面密排包覆(吸附)的氮气分子数量和分子最大横截面积来表征。

实际测定出氮气分子在样品表面平衡饱和吸附量(V)，通过不同理论模型计算出单层饱和吸附量(Vm)，进而得出分子个数，采用表面密排六方模型计算出氮气分子等效最大横截面积(Am)，即可求出被测样品的比表面积。

计算公式如下：sg:被测样品比表面积(m2/g)Vm:标准状态下氮气分子单层饱和吸附量(ml)Am:氮分子等效最大横截面积(密排六方理论值Am=0.162nm2)W:被测样品质量(g)N:阿佛加德罗常数(6.02x1023)代入上述数据，得到氮吸附法计算比表面积的基本公式：由上式可看出，准确测定样品表面单层饱和吸附量Vm是比表面积测定的关键。

测试方法分类比表面积测试方法有两种分类标准。

bet计算孔隙率BET计算孔隙率是指利用Brunauer-Emmett-Teller （BET）定律来计算物质的孔隙率。

BET定律是根据实验数据发展出来的一种理论，它主要用于表示比表面积的测量。

它的最初的形式是由Brunauer、Emmett和Teller于1938年提出的。

该定律被广泛应用在化学、物理和材料科学等领域。

BET计算孔隙率是基于BET定律对物质的孔隙率进行估算的一种方法，其原理是利用气体吸附实验测定样品的比表面积，再结合BET定律的公式计算出物质的孔隙率。

BET定律假设存在一种独立的、无相互作用的小孔，通过气体吸附实验可以测定样品比表面积，即样品中每平方厘米所吸附气体的总量，结合BET定律的公式可以求出物质的孔隙率。

BET计算孔隙率的方法有很多，但都有一个共同的前提条件，即物质必须是可吸附气体，并且气体吸附是等温状态下完成的。

此外，气体吸附实验一般也要满足一定的标准，如物质的温度、压力、气体的浓度等，尤其是温度和压力，它们对实验结果的影响很大。

BET计算孔隙率的基本步骤主要包括以下几个方面：1. 首先要准备实验样品，向样品中加入一定的气体，使其气体含量达到一定的水平；2. 将样品置于恒温恒压装置中，使其保持在恒温恒压状态下；3. 通过连续的压力调节（P/P0）和比容调节（V/V0），测定样品的比表面积；4. 用BET定律的公式，计算出样品的孔隙率；5. 对计算结果进行分析，得出最终的结论。

BET计算孔隙率是一种能够准确测定物质孔隙率的方法，因此在材料科学和工程领域有着广泛的应用。

例如，在气液分离领域，BET计算孔隙率可以帮助我们判断滤膜的选择、设计和操作；在环境保护领域，它可以帮助我们评估污染物的吸附性能，以及水土的污染程度等。

另外，BET 计算孔隙率还可以用于生物学领域，例如用于研究生物膜的通透性、吸收速率等。

这是我在氮吸附方面的启蒙老师钟家湘教授写的关于氮吸附的表征文章，是几年前写的。

我这里发下，希望对大家有所帮助超细粉表面特性的表征通常用比表面和孔隙度（Porosity）两个指标，比表面指单位质量粉体的总表面积，孔隙度包括总孔体积、平均孔径、孔径分布等，对于多孔超细粉体而言，虽然还是这两个概念，但是其包含的内容及其分析方法要复杂得多。

多孔粉体颗粒的形状千变万化，只有分子筛类颗粒上的孔的形状和尺寸非常规律，是由物质的晶体结构决定的，对于其他多数无定形的粉体却十分复杂，典型的单个颗粒剖面如图1所示，颗粒中的孔分为闭孔（Closed）、通孔(Passing)、盲孔(Dead end)、内部连通的通孔(Inter-condected)等等，除了闭孔以外，都在要考察的范围；从孔形状看可分为缝隙形（Slits）、圆柱形（Cylindrical）、圆锥形（conical）、墨水瓶形（Ink Bottle）、内连通形（Iterstices）等，实际情况还要复杂得多，在孔径分布的分析中，通常取缝隙形和圆柱形两类；孔按尺寸分类（国际通用分类），可分为微孔（Micropores）孔径＜2nm、中孔或介孔(Mesopores)孔径2～50nm、大孔(Macropores)孔径＞50nm，微孔的下限是0.35nm，用气体吸附法可以分析的孔径范围的上限为500nm，再大需用压汞法。

图1 单粒多孔粉体的横截面示意多孔粉体尺寸小且孔的形状又十分复杂，其表面特征无法直接进行观察与测定，气体吸附法是一个非常科学而巧妙的方法，通俗的说，就是用气体分子作为度量的“标尺”，通过对物质的表面吸附进行严密的测定，实现对粉体表面特征的描述。

众所周知，气体与清洁固体表面接触时，在固体表面上气体的浓度高于气相，这种现象称为吸附，吸附气体的固体物质称为吸附剂，被吸附的气体称为吸附质，吸附可分为物理吸附和化学吸附，用气体吸附法表征粉体表面特性需采用低温物理吸附，例如在液氮温度下氮气的吸附；固体表面的吸附是一个动态过程；在一定的外界条件下，当吸附速率与脱附速率相等时，固体表面上的气体量维持不变，称为吸附平衡；在恒定温度下，固体表面上的气体吸附量取决于压力，吸附量随压力而变的曲线称为等温吸附曲线，他是固体物质吸附特性的最重要表现。

BET的原理及使用方法解读BET（Brunauer-Emmett-Teller）理论是用于描述吸附剂表面上吸附液体或气体的原理。

这个理论是由三位科学家Brunauer、Emmett和Teller在1938年提出的。

BET理论在化学、物理和材料科学领域中得到广泛应用，特别是用于研究吸附材料孔隙结构和比表面积。

BET理论的基本假设是，当吸附液体或气体分子与吸附剂表面发生相互作用时，它们会形成一层均匀分布的单分子层。

在低吸附物浓度下，吸附分子之间的相互作用可以忽略不计，吸附分子也能够在吸附剂表面上自由运动。

BET理论通过吸附等温线来描述吸附过程，等温线可以通过测量吸附量和脱附量的比值来得到。

BET理论的使用方法通常分为以下几个步骤：1.实验测定吸附等温线：通过实验测量吸附剂在不同温度或压力下的吸附量和脱附量，建立吸附等温线。

这些数据通常通过比较吸附剂的初始质量和最后质量来获得。

2.计算吸附量与脱附量的比值：根据吸附等温线中吸附量和脱附量的数据，计算其比值。

这个比值被称为BET等温线，通常用C与P/P0的函数形式表示，其中C表示BET等温线的对应吸附量的最大值，P表示吸附剂表面上吸附分子的浓度，P0表示饱和蒸汽压。

3.计算比表面积：根据BET等温线的形式和参数，可以计算出吸附剂的比表面积。

BET理论假设吸附分子在表面上的分布是均匀的，因此可以通过比较吸附等温线的形状来计算比表面积。

BET理论的应用广泛，特别适用于研究微孔和介孔材料的孔隙结构和比表面积。

通过测量吸附等温线和应用BET理论，可以得到孔隙的大小、分布和数量等信息。

这对于材料科学和制备过程的控制非常重要。

比如，在催化剂研究和开发中，了解催化剂的比表面积可以帮助科学家设计更高效的催化剂。

在吸附分离和气体储存等应用中，比表面积的了解也非常重要。

总而言之，BET理论通过描述吸附剂表面上吸附液体或气体的原理，为了解吸附剂的表面性质、孔隙结构和比表面积提供了重要的工具。

BET测试的原理以及应用1. 概述BET（Brunauer-Emmett-Teller）测试是一种常用的表面积测量方法，可以用于评估材料的吸附性能和孔隙结构。

本文将介绍BET测试的原理、测试步骤和应用领域。

2. 原理BET测试基于吸附等温曲线的分析，通过测量氮气在样品表面的吸附量来确定材料的比表面积。

其原理基于以下几个假设： - 吸附过程为单层分子的吸附，不考虑多层吸附的影响。

- 吸附分子在吸附表面上均匀分布，形成等温吸附。

- 吸附能力均匀，表面性质处处相同。

根据以上假设，可以推导出以下BET方程：$$P/P_0 = \\frac{C \\cdot e^{B \\cdot V}}{1 + (C - 1) \\cdot e^{B \\cdot V}}$$ 其中，P是吸附压力，P0是饱和蒸汽压力，V是吸附量与样品比表面积的比值，C和B是BET方程的拟合参数。

3. 测试步骤BET测试通常包含以下几个步骤：3.1 准备样品首先需要准备待测试的样品，通常要求样品表面干净、均匀以及具有一定的孔隙结构。

3.2 仪器设置根据待测试样品的特性，设置合适的测试参数，包括温度、气体种类、吸附压力范围等。

3.3 空白测试将样品放入BET仪器中，在低温下对样品进行空白测试，以排除仪器本身的吸附对测试结果的干扰。

3.4 吸附测试将样品与待测试气体接触，记录吸附等温曲线，并确定吸附量与吸附压力的关系。

3.5 数据分析基于BET方程，对吸附等温曲线进行处理和拟合，计算得到比表面积和孔径分布等参数。

4. 应用领域BET测试在许多领域都有广泛的应用，以下列举几个典型的应用领域：4.1 材料科学BET测试可以评估材料的孔隙结构和比表面积，对于吸附材料（如吸附剂、催化剂等）的研究具有重要意义。

通过BET测试，可以优化材料的孔隙结构，提高其吸附性能和化学反应效率。

4.2 环境监测BET测试可以对空气中的微粒、有毒气体等进行监测。

通过测量环境中微粒的比表面积，可以评估其对人体健康的潜在危害。
