盾构出土量计算公式(一)盾构出土量计算公式盾构出土量概述盾构出土量是指在地下隧道工程中，使用盾构机挖掘隧道时移除的土壤和岩石的总量。
计算盾构出土量是评估施工进度和工程量的重要指标。
计算公式盾构出土量的计算取决于隧道的尺寸和盾构机的挖掘效率。
以下是几种常见的盾构出土量计算公式：1. 面积法盾构出土量可以使用以下公式计算：出土量 = 断面积 × 掘进进度其中，断面积是指每个掘进断面的面积，掘进进度是指完成掘进的百分比。
例如，如果断面积为100平方米，掘进进度为80%，则出土量为100平方米× 80% = 80平方米。
2. 体积法盾构出土量可以使用以下公式计算：出土量 = 隧道长度 × 横截面积 × 掘进进度其中，隧道长度是指盾构机挖掘的总长度，横截面积是指每个掘进断面的面积，掘进进度是指完成掘进的百分比。
例如，如果隧道长度为500米，横截面积为100平方米，掘进进度为80%，则出土量为500米× 100平方米× 80% = 40,000立方米。
3. 圈数法盾构出土量可以使用以下公式计算：出土量 = 圈数 × 圈长 × 横截面积其中，圈数是指盾构机挖掘的总圈数，每个圈的长度为圈长，横截面积是指每个掘进断面的面积。
例如，如果圈数为100，圈长为10米，横截面积为100平方米，则出土量为100 × 10米× 100平方米= 100,000立方米。
示例说明假设某隧道工程的断面积为120平方米，掘进进度为70%，隧道长度为800米，横截面积为150平方米，盾构机挖掘了100个圈，每个圈的长度为12米。
根据不同的计算公式，可以得到以下盾构出土量的计算结果：1.面积法：出土量 = 120平方米× 70% = 84平方米2.体积法：出土量 = 800米× 150平方米× 70% = 84,000立方米3.圈数法：出土量= 100 × 12米× 150平方米 = 180,000立方米根据上述示例，可以看出不同的计算方法得出的盾构出土量结果是不同的。
盾构到达方案1. 引言盾构机是一种常用于地下工程施工的大型机械设备，它以其高效、安全、无扬尘的特点，被广泛应用于隧道、地铁等工程的建设。
然而，盾构机到达施工现场需要经过一系列的准备和工序，并且要考虑施工环境、土质条件、运输方式等因素。
本文将介绍盾构到达方案的制定过程，并详细介绍其中的几个关键步骤。
2. 盾构到达方案的制定过程2.1 了解施工条件在制定盾构到达方案之前，首先需要对施工现场的条件进行全面了解。
包括土质条件、地质特征、地下管线等情况。
通过调查和勘探，可以获取到相关的数据和资料，为制定方案提供依据。
2.2 考虑运输方式盾构机一般需要通过运输工具进行运输到施工现场，通常有陆运和水运两种方式。
在制定盾构到达方案时，需要综合考虑运输距离、工具的可行性、运输路线等因素，选择合适的运输方式。
2.3 设计运输计划确定运输方式之后，需要进行运输计划的设计。
包括起点和终点的确定、途中的中转站点、运输工具的选择和调度等。
运输计划的设计需要充分考虑安全性、效率和成本，确保盾构机能够顺利到达施工现场。
2.4 预备工作在盾构机到达施工现场之前，还需要进行一系列的预备工作。
包括施工现场的准备、施工设备的调试、材料和设备的储备等。
这些预备工作的完成对于盾构机的到达和施工任务的顺利进行非常重要。
3. 盾构到达方案的关键步骤3.1 现场勘查在确定盾构到达方案之前，需要进行现场勘查。
主要包括对施工现场的地质情况、土质条件、地下管线等进行调查，了解相关的情况和隐患，并制定相应的应对措施。
3.2 运输工具选择根据盾构机的尺寸、重量、施工现场的条件等因素，选择适合的运输工具。
可以选择拖车、船只等不同的运输方式，并考虑特殊情况下的应急方案。
3.3 运输路线规划根据施工现场和运输工具的选择，制定具体的运输路线。
需要综合考虑道路情况、交通状况、桥梁、隧道等限制因素，确保盾构机能够安全、高效地到达施工现场。
3.4 运输调度和安全保障在进行盾构机的运输过程中，需要进行运输调度和安全保障工作。
北京地铁10号线二期07标区间 盾构机到达、转场、二次始发方案一、工程概况1.1 工程简介北京地铁10号线二期工程07标段包括一站两区间，即角门西站、角门东站～角门西站区间及角门西站～草桥站区间。
1）角门东站～角门西站区间盾构隧道，区间起讫里程为： Y （Z ）K34+653.369～ Y （Z ）K35+668.147，其中左线设置短链1.115m ；右线长1014.778m ，左线长1013.663m ，单线隧道总长2028.441m 。
区间侧穿中高层居民区（多为6-14层），下穿建筑为平房或临建居民区，6层以上高层建筑状况良好，5层以下低层及平房建筑状况较差。
现状道路下方地下管线较多，主要有雨水、污水、上水、电信等类型地下管线，管线特点是：管线多、管径大、压力大、覆土深，对因隧道施工引起的沉降敏感。
2）角门西站～草桥站区间盾构隧道，区间起讫里程为：Y （Z ）K35+874.047～Y （Z ）K37+335.900, 其中左线设置短链0.029m ；右线长1461.853m ，左线长1461.824m ，双线隧道总长：2923.677。
区间所穿道路两侧有大量的高层建筑居民区（居民区多为5-24层高层），状况较好。
现状道路下方地下管线较多，主要有污水、雨水、热力等类型的地下管线，管线特点是：管线多、管径大、压力大、覆土深，对隧道施工引起的沉降敏感。
按照工程筹划，角门东站～角门西站区间盾构在角门东站西端始发，在角门西站东侧接收；角门西站～草桥站区间盾构在角门西站西端始发，草桥站东端接收。
具体施工图如图1图1 北京地铁10号线二期07标工程示意图角角盾构区间起始里程K34+653.369联络通道中心线里程K35+185.000角角盾构区间终点里程K35+688.147角草盾构区间起始里程K35+874.0471#联络通道中心线里程K36+350.0002#联络通道中心线里程K36+830.000角草盾构区间终点里程K37+335.9001.2 角门西站东、西端头地质情况1、角门西站东端头工程地质图如下：该端头左右线地质情况基本相同。

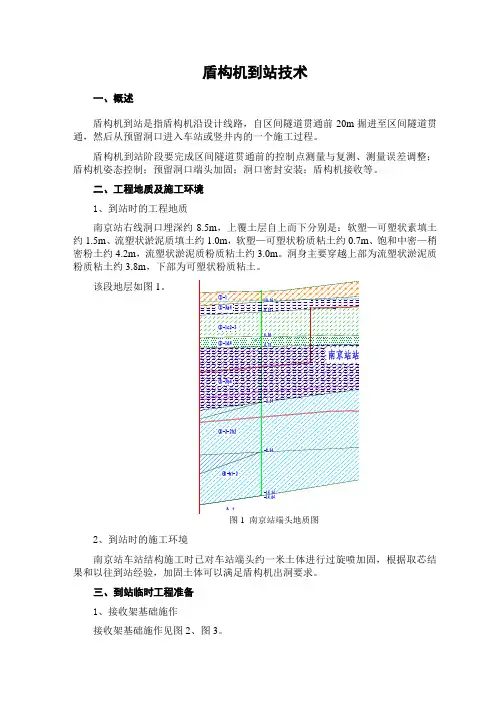

盾构机到站技术一、概述盾构机到站是指盾构机沿设计线路，自区间隧道贯通前20m掘进至区间隧道贯通，然后从预留洞口进入车站或竖井内的一个施工过程。
盾构机到站阶段要完成区间隧道贯通前的控制点测量与复测、测量误差调整；盾构机姿态控制；预留洞口端头加固；洞口密封安装；盾构机接收等。
二、工程地质及施工环境1、到站时的工程地质南京站右线洞口埋深约8.5m，上覆土层自上而下分别是：软塑—可塑状素填土约1.5m、流塑状淤泥质填土约1.0m，软塑—可塑状粉质粘土约0.7m、饱和中密—稍密粉土约4.2m，流塑状淤泥质粉质粘土约3.0m。
洞身主要穿越上部为流塑状淤泥质粉质粘土约3.8m该段地层如图1。
2、到站时的施工环境南京站车站结构施工时已对车站端头约一米土体进行过旋喷加固，根据取芯结果和以往到站经验，加固土体可以满足盾构机出洞要求。
三、到站临时工程准备1、接收架基础施作接收架基础施作见图2、图3。
插图2插图32、到达前洞门凿除洞门凿除前先进行水平取芯，如取芯钻孔无较大涌水、涌砂现象，则开始洞门凿除工作。
洞门围护结构凿除工作分两次进行，第一次先凿除至维护桩第一层钢筋网，然后割除钢筋网；第二次凿除至露出第二层钢筋网。
在盾构机刀盘抵拢钢筋网后，出空土仓内渣土，迅速割除钢筋并吊出，根据刀盘的实际位置检查到站洞口的净空尺寸，确保没有钢筋侵入刀盘出洞轮廓范围之内。
搭设脚手架时预留出接收架基础位置，以便平行作业。
洞门凿除下来的渣土应及时清理，装入袋子集中堆放在站台底板上，等隧道贯通后用平板车运出洞外。
3、洞口密封环的安装到站时的洞口密封环同始发时一样，主要是防止背衬注浆砂浆外泄所用，在洞门凿除完成后，清除洞口的碴土，进行洞口密封的安装。
先用扇形压板固定帘布橡胶板，等盾壳露出车站端墙25㎝后再将帘布橡胶板通过钢丝绳捆在盾壳上，并用手动葫芦拉紧钢丝绳；同时调整洞口扇形压板使之贴近盾壳。
4、刀盘出洞导轨的安装隧道贯通、盾构刀盘露出洞口后，迅速清除洞口碴土，根据刀盘与接收小车之间的距离与高差情况，安设盾构到站接收导轨。
