运动的图像--S-t图像同步练习1．甲、乙两物体的运动情况如右图所示，如下结论正确的答案是：A．甲做匀加速直线运动，乙做匀减速直线运动B．经过2.5s，两物体相遇，相遇时它们位移一样C．经过5s的时间，乙物体到达甲物体的出发点D ．甲、乙两物体的速度大小相等、方向一样2．某物体沿直线运动的位移—时间图象如下列图，如此在0-4s内物体通过的路程S为〔〕A ．S=2mB．S=-2mC．S=6mD．S=10m3．某物体的位移—时间图象如下列图，如此如下表示正确的答案是A．物体运动的轨迹是抛物线B．0—4s物体运动得越来越慢C．4s—8s物体向正方向做加速运动D．8s内物体运动的路程是160m4．图示是甲、乙两物体沿直线运动的x—t图象，由图可知〔〕xA．甲做匀减速运动，乙做匀加速运动B．甲乙两物体运动方向相反C．5s末两物体相遇D．甲的速度小于乙的速度5．如右图〔题12〕是a和b两质点在同一条直线上运动的位移一时间图象，以下说法正确的答案是：XA．两质点同地点而不同时出发B．在运动的全过程，a运动得比b快；C．在0～t1前b运动得比a快，在t1后a运动得比b快D．a和b两质点速度大小和方向都不同s 图象，如此在6．如如下图所示，为A、B、C三个物体从同一地点，同时出发沿同一方向做直线运动的t0-t0时间内，如下说法正确的答案是A．A物体平均速度最大，B物体平均速度最小B．三个物体的平均速率相等C．三个物体始终沿着同一方向运动D．t0时C物体的速度比B物体的速度大7．(多项选择) 做直线运动的甲、乙两物体的位移一时间图像如下列图，如此〔〕A．当乙开始运动时，两物体相距20mB．在0～10s这段时间内，物体间的距离逐渐变大C．在10s~25s这段时间内，物体间的距离逐渐变小D．两物体在10s时相距最远，在25s时相遇8．龟兔赛跑的故事中，按照故事情节，兔子和乌龟的位移图象如下列图，由图可知〔〕A.兔子和乌龟是同时同地出发B.兔子和乌龟在比赛途中相遇过一次C.乌龟做的是匀速直线运动，兔子是沿着折线跑的D.乌龟先通过预定位置到达终点9．A，B两物体x-t图象如下列图，由图可知〔〕A．在5s内两物体的位移一样，5s末两物体相遇B．从第3s起，两物体运动方向一样，且v A>v BC．两物体由同一位置开始运动，但是物体A比B迟3s才开始运动D．5s内两物体的平均速度相等10．a、b、c三个物体在同一条直线上运动，三个物体的x ­t图象如下列图，图象c是一条抛物线，坐标原点是抛物线的顶点，如下说法中正确的答案是〔〕．A．a、b两物体都做匀速直线运动，两个物体的速度一样B．a、b两物体都做匀速直线运动，两个物体的速度大小相等，方向相反C．在0～5 s内，当t＝5 s时，a、b两个物体相距最近D．物体c一定做变速直线运动11．如下列图为甲、乙两个物体在同一直线上运动的x-t图象,如下说法正确的答案是( )A ．两物体的速度大小相等，方向相反B ．在t=1s 时，甲、乙两物体相遇C ．在前2s 时间内，甲、乙两物体的位移一样D ．在t=2s 时，乙物体的运动方向发生了变化12．一遥控玩具小车在平直路上运动的位移时间图象如下列图，如此〔 〕A ．15s 末汽车的位移为300mB ．前10s 内汽车的加速度为32/s mC ．20s 末汽车的速度为 -1m ／sD ．前25s 内汽车做单方向直线运动13．如下列图，为甲、乙两物体相对于同一坐标的x-t 图像，如此如下说法正确的答案是〔 〕A ．甲、乙均做匀变速直线运动B.甲比乙早出发时间t 0C ．甲、乙运动的出发点相距x 0D.甲的速率大于乙的速率14．如图为一质点运动的位移随时间变化的图象，图象是一条抛物线，方程为x ＝－5t 2＋40t ，如下说法正确的答案是( )A ．质点的加速度大小是5m/s 2B ．质点做匀减速运动，t=8s 时质点离出发点最远C ．质点的初速度大小是20m/sD ．t ＝4s 时，质点的速度为零15．物体做匀变速直线运动的位移一时间图像如下列图，由图中数据可求出的物理量是〔〕A ．可求出物体的初速度B ．可求出物体的加速度C ．可求出物体的平均速度D ．可求出物体通过的路程16．如图，折线是表示物体甲从A 地向B 地运动的“s -t 〞图象，直线表示物体乙从B 地向A 地运动的“s -t 〞图象，如此如下说法正确的答案是A ．在2~6s 内，甲作匀速直线运动B ．乙作匀速直线运动，其速度大小为5m/sC ．从计时开始至甲、乙相遇的过程中，乙的位移大小为60mD ．在t=8s 时，甲、乙两物体的速度大小相等17．t=0时甲、乙两物体同时从同一地点出发沿同一直线运动，甲做匀速运动，乙做初速度为零的匀加速运动，以出发点为参考点，它们的位移—时间〔x －t 〕图像如下列图，设甲、乙两物体在t 1时刻的速度分别为v 甲、v 乙，如此关于能否确定v 甲：v 乙的值，下面正确的答案是〔 〕A ．能确定，v 甲： v 乙=2:1B ．能确定，v 甲：v 乙=1:2C ．能确定，v 甲：v 乙= 2:1D ．只能比拟v 甲与v 乙的大小，无法确定v 甲与v 乙的比值18．如下列图为某人在医院做的心电图〔局部〕．心电图中方格纸的每小格长1 mm ，做心电图的仪器卷动纸带的速度为1.5 m/min ．如此可以确定此人的心率为〔 〕甲乙A ．80次/ minB ．70次/ minC ．60次/ minD ．50次/ min19．小李讲了一个龟兔赛跑的故事：龟、免从同一地点出发，发令枪响后龟缓慢地向终点跑去，直至到达终点，兔自恃跑得快，让龟跑了一段时间后才开始跑，当它超过龟后便在路旁睡起觉来，一觉醒来睁眼一看，龟快接近终点了，于是便奋力追去，但最终还是让龟先到达了终点，据此，我们可以将龟兔赛跑的运动过程用位移一时间图象来表示，在如下图中正确的答案是 〔〕20．甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，假设以该时刻作为计时起点，得到两车的x-t 图象如下列图，如此如下说法正确的答案是A ．t 1 时刻，乙车从后面追上甲车B ．t 1 时刻，两车相距最远C ．t 1 时刻，两车的速度刚好相等D ．0到t 1时间内，乙车的平均速度小于甲车的平均速度参考答案1．C【解析】试题分析：由图可知，甲做正方向的匀速直线运动，乙做反方向的匀速直线运动，故A 错误；2.5s 时两物体的坐标一样，故两物体相遇，相遇时它们相对于坐标原点的位移方向相反，故B 错误； 5s 时，乙回到原点，即甲物体的出发点，故C 正确；图象的斜率表示物体的速度，由图可知速度大小相当，但方向相反，故D 错误；考点：考查了位移时间图像2．D【解析】试题分析：根据位移-时间图象切线的斜率表示速度，可知0-2s 物体沿正方向运动，通过的位移大小为：1844x m m m ∆=-=；2-3s 内物体沿负方向运动，通过的位移大小为：2826x m m m ∆=-=；所以在0-4s10 70 20 30 40 50 60 80内物体通过的路程S 为：124610S x x m =∆+∆=+=，故D 正确．考点：考查了位移时间图像3．BD【解析】试题分析：位移时间图线是反映位移随时间的变化规律，不是物体运动的轨迹，位移图象只能表示物体做直线运动．故A 错误．s-t 图象的斜率表示速度大小，由图可以看出0-4s 内图线斜率越来越小，故物体运动得越来越慢，B 正确；s-t 图象的斜率的正负表示速度的正负，在4-8s 内物体的位移为负，知物体的运动方向为负，且斜率越来越 大，即物体做负方向的加速运动．故C 错误．在8s 内物体先想正向运动80m 然后向负向运动80m ，总路程为：80+80=160m ，故D 正确．应当选：BD ．考点：s-t 图线；4．BC【解析】试题分析：在xt 图像中，斜率表示速度，斜率的正负表示速度方向，知甲做负方向的匀速直线运动，乙做正方向的匀速直线运动，A 错误，B 正确；斜率的大小表示速度的大小，D 错误；交点表示相遇，C 正确； 考点：此题考查xt 图像。

专题六数学方法（4）图像问题【重要方法点津】(一)明确四类图像(二)学会识别图像一是清楚各个物理公式，明白各概念和规律的本质内涵与外延，比如定义式和决定式的图像完全不同；二是对一次函数y＝ax＋b要非常熟练，会用会画；三是掌握化非线性函数为线性函数的方法，根据需要能快速变换函数，能熟练将数学和物理结合起来，需要准确的数学运算能力。

1．轴——横轴和纵轴所代表的物理量，以及物理量的单位或指数明确了两个坐标轴所代表的物理量，则清楚了图像所反映的是哪两个物理量之间的对应关系。

有些形状相同的图像，由于坐标轴所代表的物理量不同，它们反映的物理规律就截然不同，如振动图像和波动图像。

另外，在识图时还要看清坐标轴上物理量所注明的单位。

每年都有大量考生因不注意这些细小的地方而失分。

2．线——图像中图线的特征(宏观方面的物理规律)纵轴所代表的物理量量值变化吗？是均匀变化还是非均匀变化？是否是分段函数(图像)？是否存在极值？注意观察图像中图线的形状是直线、曲线，还是折线等，分析图线所反映两个物理量之间的关系，进而明确图像反映的物理内涵。

3．点——坐标原点和图线上任意点，两图线交点(微观方面的，特殊状态或过程) 坐标原点坐标值是0吗？图线上任意一点的物理意义是什么？图线相交点含义？注意坐标原点不一定是0，比如路端电压—电流图像中。

4．截——横、纵截距的物理意义截距是图线与两坐标轴的交点所代表的坐标数值，该数值具有一定的物理意义。

同样要注意弹簧的弹力图像、路端电压—电流图像。

5．斜——图线上某点切线斜率的物理意义物理图像的斜率代表两个物理量增量的比值，其大小往往代表另一物理量值。

如x-t 图像的斜率为速度，v-t图像的斜率为加速度、电场力—检验电荷(F-q)图像的斜率是电场强度、电容器Q-U图像的斜率是电容等等。

若某些量是定值，根据线性图线的特点，可以推理出一些有用结论，比如弹簧k＝Fx＝ΔFΔx，电容C＝QU＝ΔQΔU，电阻R＝UI＝ΔUΔI等等。

高中物理图示法图像法解决物理试题技巧(很有用)及练习题及解析一、图示法图像法解决物理试题1．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。

下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同【答案】BC【解析】A、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。

由于b、c、d、e各点到该平面与两个点电荷的连线的交点O的距离是相等的，结合该电场的特点可知，b、c、d、e各点的场强大小也相等。

由以上的分析可知，b、c、d、e各点的电势相等，电场强度大小相等，方向相同。

故A、D错误；故选BC。

【点睛】解决本题的关键要掌握等量异种电荷的电场线和等势面的分布情况，知道场强是矢量，只有大小和方向都相同时，场强才相同，同时掌握好电场强度的叠加方法。

2．如图所示，在距水平地面高为0.4m处，水平固定一根长直光滑杆，在杆上P点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P点的右边，杆上套有一质量m=2kg的滑块A．半径R＝0.3m的光滑半圆形细轨道竖直地固定在地面上，其圆心O在P点的正下方，在轨道上套有一质量也为m=2kg的小球B．用一条不可伸长的柔软细绳，通过定滑轮将A、B连接起来．杆和半圆形轨道在同一竖直面内，A、B均可看作质点，且不计滑轮大小的影响．现给滑块A一个水平向右的恒力F＝50N（取g=10m/s2）．则（）A．把小球B从地面拉到P的正下方时力F做功为20JB ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J【答案】ACD【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+--= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B 从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=27 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确本题选ACD3．有一个固定的光滑直杆与水平面的夹角为 53°，杆上套着一个质量为m = 2kg 的滑块 A （可视为质点）.用不可伸长的轻绳将滑块A 与另一个质量为M=2.7kg 的物块B 通过光滑的定滑轮相连接，细绳因悬挂B 而绷紧，此时滑轮左侧轻绳恰好水平，其长度103L =m ，P 点与滑轮的连线同直杆垂直（如图所 示）．现将滑块A 从图中O 点由静止释放，（整个运动过程中 B 不会触地，g =10m/s 2）．下列说法正确的是A ．滑块A 运动到 P 点时加速度为零B ．滑块A 由O 点运动到P 点的过程中机械能增加C ．滑块A 经过 P 点的速度大小为2m/sD ．滑块A 经过P 1047m/s 【答案】BC【解析】【分析】【详解】A ．滑块A 运动到P 点时，垂直于杆子的方向受力平衡，合力为零；沿杆子方向，重力有沿杆向下的分力mg sin53°，根据牛顿第二定律得：mg sin53°=maa =gsin53°故A 错误．B ．滑块A 由O 点运动到P 点的过程中，绳子的拉力对滑块A 做正功，其机械能增加；故B 正确．CD ．由于图中杆子与水平方向成53°，可以解出图中虚线长度： 8sin 53m 3l L =︒= 所以滑块A 运动到P 时，A 下落10348sin 53cos53sin 53=m=m 3555OP h x L =︒=︒︒⨯⨯ B 下落 1082m m m 333H L l =-=-= 当A 到达P 点与A 相连的绳子此时垂直杆子方向的速度为零，则B 的速度为零，以两个物体组成的系统为研究对象，由机械能守恒定律得：212MgH mgh mv +=解得 52m/s v =故C 正确，D 错误．故选BC ．【点睛】加速度根据牛顿第二定律研究，机械能的变化根据除重力以外的力做功情况进行判断，都是常用的思路．关键在于判断出滑块A 滑到P 点时，绳子在竖直杆子方向的速度为零，即B 的速度为零．4．如图所示，跨过同一高度处的光滑轻小定滑轮的细线连接着质量相同的物体A 和B ，A 套在光滑水平杆上，定滑轮离水平杆的高度h=0.2m ，开始时让连接A 的细线与水平杆的夹角θ=53°，现把A 由静止释放，在以后A 向右的运动过程中，下列说法中正确的是（sin53°=0.8，cos53°=0.6，g 取10m/s 2，且B 不会与水平杆相碰．）( )A ．物体A 在运动的过程中，绳的拉力一直做正功，所以机械能一直增加B ．物体B 在运动的过程中，绳的拉力先做负功再做正功，动能最小为零C ．物体A 在运动过程中先加速后减速，且最大速度等于1m/sD ．物体B 在运动过程中先加速后减速，且最大速度等于1m/s【答案】BC【解析】【分析】【详解】A 、在A 运动过程中，开始时绳子拉力与运动方向相同，拉力做正功，当越过悬点正下方后，拉力开始做负功；故A 拉力先做正功后做负功；故A 错误.C 、A 的速度分解为沿绳子方向和垂直于绳子方向，沿绳子方向上的分速度等于B 的速度大小，有：v A cos θ=v B ，A 、B 组成的系统机械能守恒，当θ=90°时，A 的速率最大，此时B 的速率为零．根据系统机械能守恒有：21()sin 2B A h m g h mv θ-=，解得v =1m/s ；C 正确. B 、在B 运动过程中，拉力先做负功后做正功，当B 的速度为零动能最小为零；故B 正确.D 、由A 的分析可知，B 的速度先向下增大后减小，再向上增大后减小．最大速度等于v A cos θ=0.8m/s ；故D 错误.故选BC.【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度大小，以及知道A 、B 组成的系统机械能守恒．5．如图物体A 和B 的质量均为m ，且分别用轻绳连接跨过定滑轮(不计绳与滑轮、滑轮与轴之间的摩擦)．当用水平变力F 拉物体B 沿水平方向向右做匀速直线运动的过程中( )A ．物体A 也做匀速直线运动B ．绳子的拉力始终大于物体A 所受的重力C ．物体A 的速率小于物体B 的速率D ．地面对物体B 的支持力逐渐减小【答案】BD【解析】【分析】【详解】由速度的分解可得v A =v B cosα,而在B 向右运动的过程中,α减小,所以A 做变速运动,由数学知识可知v A 增大,即A 加速上升,绳子拉力大于重力,A 错,B 正确;由公式v A =v B cosα,可知C 错；分析A 的运动可知，当a 角趋于零时，A 的运动趋于匀速，A 的加速度减小,所以绳子对A 的拉力减小,D 正确，故选BD【点睛】本题难度较小，对于绳子末端的分解问题，注意两个分运动方向为：沿着绳子拽和垂直绳子摆6．一快艇从离岸边100m 远的河流中央向岸边行驶．已知快艇在静水中的速度图象如（图甲）所示；河中各处水流速度相同，且速度图象如（图乙）所示．则（ ）A ．快艇的运动轨迹一定为直线B ．快艇的运动轨迹一定为曲线C ．快艇最快到达岸边，所用的时间为20sD ．快艇最快到达岸边，经过的位移为100m【答案】BC【解析】【分析】【详解】AB 、两分运动为一个做匀加速直线运动，一个做匀速线运动，知合速度的方向与合加速度的方向不在同一直线上，合运动为曲线运动．故A 错误、B 正确；CD 、当水速垂直于河岸时，时间最短，垂直于河岸方上的加速度a =0．5m/s 2，由212d at，得t =20s ，而位移大于100m ，故C 正确、D 错误． 【点睛】 解决本题的关键会将的运动分解为沿河岸方向和垂直河岸方向，知道在垂直于河岸方向上速度越大，时间越短．以及知道分运动和合运动具有等时性．7．如图所示,绝缘水平桌面上固定A 、B 两个带等量异种电荷的小球,A 、B 连线的中点处垂直桌面固定一粗糙绝缘直杆,杆上穿有一个带有小孔的正电小球C,将C 从杆上某一位置由静止释放,下落至桌面时速度恰好为零.C 沿杆下滑时带电荷量保持不变,三个带电小球A 、B 、C 均可视为点电荷那么C 在下落过程中,以下判断正确的是( )A ．所受摩擦力变大B ．电场力做正功C ．电势能不变D ．下落一半高度时速度一定最大【答案】AC【解析】A、AB为等量异种点电荷，故产生的电场在AB连线垂直平分线上，从垂足向两侧场强逐渐减小，且为等势面，电荷C在下滑的过程中，受到的电场力为F=qE，将逐渐增大，受到的摩擦力为f=μF=μqE，故受到的摩擦力增大，故A正确；B、小球在下滑过程中沿等势面运动，故电场力不做功，电势能不变，故B错误，C正确；D、在下落过程中，当小球C的重力等于摩擦力时，速度最大，由于下落过程中摩擦力逐渐增大，故在下落过程中摩擦力在相同距离内做功越来越大，故速度最大时要在下落一半高度以下，故D错误；故选AC．【点睛】本题主要考查了等量异种电荷产生的电场分布及在两电荷垂直平分线上的电场的特点，明确在下滑过程中摩擦力越来越大摩擦力做功越来越多即可．8．如图所示，两等量负点电荷固定在A、B两点。

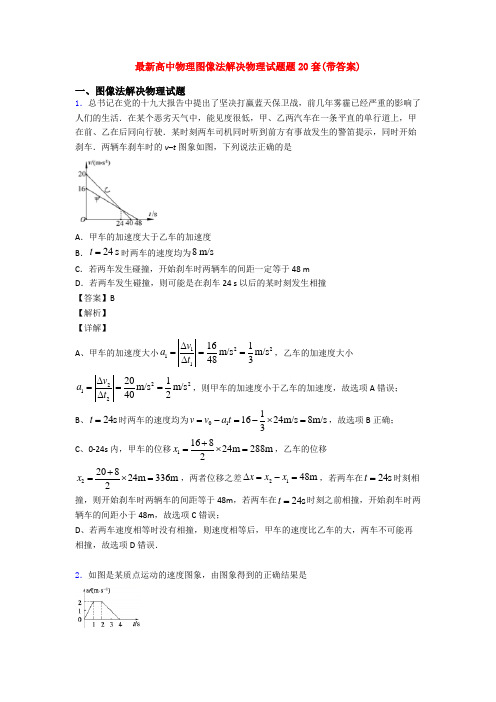

最新高中物理图像法解决物理试题题20套(带答案)一、图像法解决物理试题1．总书记在党的十九大报告中提出了坚决打赢蓝天保卫战，前几年雾霾已经严重的影响了人们的生活．在某个恶劣天气中，能见度很低，甲、乙两汽车在一条平直的单行道上，甲在前、乙在后同向行驶．某时刻两车司机同时听到前方有事故发生的警笛提示，同时开始刹车．两辆车刹车时的v –t 图象如图，下列说法正确的是A ．甲车的加速度大于乙车的加速度B ．24s =t 时两车的速度均为8m/sC ．若两车发生碰撞，开始刹车时两辆车的间距一定等于48 mD ．若两车发生碰撞，则可能是在刹车24 s 以后的某时刻发生相撞【答案】B【解析】【详解】A 、甲车的加速度大小22111161m/s m/s 483v a t ∆===∆，乙车的加速度大小22212201m/s m/s 402v a t ∆===∆，则甲车的加速度小于乙车的加速度，故选项A 错误； B 、24s t =时两车的速度均为0111624m/s 8m/s 3v v a t =-=-⨯=，故选项B 正确；C 、0-24s 内，甲车的位移116824m 288m 2x +=⨯=，乙车的位移220824m 336m 2x +=⨯=，两者位移之差2148m x x x ∆=-=，若两车在24s t =时刻相撞，则开始刹车时两辆车的间距等于48m ，若两车在24s t =时刻之前相撞，开始刹车时两辆车的间距小于48m ，故选项C 错误；D 、若两车速度相等时没有相撞，则速度相等后，甲车的速度比乙车的大，两车不可能再相撞，故选项D 错误．2．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

高中物理图像法解决物理试题解题技巧和训练方法及练习题1.问题：一个球从斜面上下滚动，求滚动过程中球心的加速度。

解题方法：通过绘制球在不同位置的速度矢量图，可以发现球心的加速度大小恒定为g*sinθ，方向沿斜面向下。

2.问题：一个火箭垂直向上发射，求其高度和速度随时间的变化关系。

解题方法：绘制高度-时间和速度-时间图像，根据火箭发射时的初速度和加速度，分析其运动状态。

3.问题：一个物体从高处自由落下，求其下落时间和落地时的速度。

解题方法：通过绘制速度-时间图，找到物体的初速度和加速度，并利用运动学公式求解。

4.问题：两个弹簧同时用力拉伸，求弹簧的合力和合力的方向。

解题方法：绘制拉伸弹簧的位移-力图，根据弹簧的弹性系数和拉伸量求解合力大小和方向。

5.问题：一个半径为R的圆盘在水平桌面上绕自身垂直轴心旋转，求其角速度和角加速度。

解题方法：通过绘制角速度-时间和角加速度-时间图像，利用旋转的基本关系式求解。

6.问题：一个抛体做匀速圆周运动，求其速度和加速度的大小。

解题方法：绘制速度-时间和加速度-时间图像，根据圆周运动的特点求解。

7.问题：一个光滑水平桌面上有一个质量为m的物体，另一边有一个质量为2m的物体，求两个物体之间的摩擦力。

解题方法：绘制摩擦力-加速度图像，根据牛顿第二定律和摩擦力公式求解。

8.问题：一个光滑水平桌面上有一个质量为m的物体，通过绳子连接一个质量为2m的物体，求系统的加速度。

解题方法：绘制受力-加速度图像，根据牛顿第二定律和受力平衡条件求解。

9.问题：一个光滑水平桌面上有一个质量为m的物体，与墙面接触，求物体受到的压力大小和方向。

解题方法：绘制压力-受力图像，根据受力平衡条件和压力的定义求解。

10.问题：一个电流为I的导线在磁场中受到力F，求导线的长度和磁场的大小。

解题方法：绘制力-电流图像，利用洛伦兹力公式和导线长度的关系求解。

山东省日照一中高中物理物理解题方法：图示法图像法压轴题易错题一、高中物理解题方法：图示法图像法解决物理试题1．质量为2kg 的物体(可视为质点)在水平外力F 的作用下,从t=0开始在平面直角坐标系xOy(未画出)所决定的光滑水平面内运动．运动过程中,x 方向的x-t 图象如图甲所示,y 方向的v-t 图象如图乙所示．则下列说法正确的是（ ）A ．t=0时刻，物体的速度大小为10m/sB ．物体初速度方向与外力F 的方向垂直C ．物体所受外力F 的大小为5ND ．2s 末，外力F 的功率大小为25W 【答案】CD 【解析】 【详解】由图甲图得到物体在x 方向做匀速直线运动，速度大小为10/ 2.5/4x x v m s m s t ==＝，t=0时刻，y 方向物体的分速度为v y =10m/s ，物体的速度大小为v=22x y v v +10m/s ．故A 错误．物体在x 方向做匀速直线运动，合力为零，y 方向做匀减速直线运动，合力沿-y 轴方向，而物体的初速度不在x 轴方向，所以物体的初速度方向和外力的方向并不垂直．故B 错误．由乙图的斜率等于加速度，得到物体的加速度大小为22100/ 2.5/4v a m s m s t -===，所受外力F 的大小为F=ma=5N ．故C 正确．2s 末，外力的功率P=Fv y =5×5W=25W ．故D 正确．故选CD ． 【点睛】本题知道x 、y 两个方向的分运动，运用运动的合成法求解合运动的情况．对于位移图象与速度图象的斜率意义不同，不能混淆：位移图象的斜率等于速度，而速度图象的斜率等于加速度．2．在绝缘光滑的水平面上相距为6L 的A 、B 两处分别固定正点电荷Q A 、Q B ，两电荷的位置坐标如图甲所示。

图乙是AB 连线之间的电势φ与位置x 之间的关系图像，图中x =L 点为图线的最低点，若在x =－2L 的C 点由静止释放一个质量为 m 、电量为+q 的带电小球（可视为质点，不影响原电场），下列有关说法正确的是A．小球在x=L处的速度最大B．小球一定可以回到－2L的C点处C．小球将在－2L和+2L之间作往复运动D．固定在A、B处点电荷的电量之比为Q A︰Q B＝4︰1【答案】ABD【解析】【详解】据φ-x图象切线的斜率等于场强E可知x=L处场强为零，x=L右侧电场为负，即方向向左，x=L左侧电场为正，即方向向右；那么小球先向右做加速运动，到x=L处加速度为0，从x=L向右运动时，电场力方向向左，小球做减速运动，所以小球在x=L处的速度最大，故A正确。

高中物理图像法解决物理试题解题技巧(超强)及练习题一、图像法解决物理试题1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W【答案】D【解析】【详解】A ．根据闭合电路欧姆定律变形：U E Ir =-可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图电动势为：1.5V E =内阻为：1.0 1.55ΩΩ0.33r -== A 错误；B ．根据乙图可知电流越大，小灯泡功率越大，根据欧姆定律变形得：U R I= 可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，B 错误；C ．把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起：-曲线的交点即小灯泡的电压、电流，根据图像读数：两U IU≈0.125VI≈0.28A所以，小灯泡的功率为：==⨯≈P UI0.1250.28W0.035WC错误；D．回路中的总功率为：==⨯≈1.50.28W0.42WP EI总D正确。

故选D。

2．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v随时间t的变化如图所示，设0时刻出发，t1时刻二者速度相等，t2时刻二者相遇且速度相等。

下列关于甲、乙运动的说法正确的是（）A．在0〜t2时间内二者的平均速度相等B．t1〜t2在时间内二者的平均速度相等C．t1〜t2在时间内乙在甲的前面D．在t1时刻甲和乙的加速度相等【答案】A【解析】【详解】A．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t2时刻二者相遇，则0〜t2时间内二者的位移相同，0〜t2时间内二者的平均速度相等。

故A项正确；B．v-t图象与时间轴围成面积表对应时间内的位移，则t1〜t2时间内乙的位移大于甲的位移，t1〜t2时间内乙的平均速度大于甲的平均速度。

高中物理图示法图像法解决物理试题题20套(带答案)含解析一、图示法图像法解决物理试题1．竖直绝缘墙壁上有一个固定的小球A，在A球的正上方P点用绝缘线悬挂另一个小球B，A﹑B两个小球因带电而互相排斥，致使悬线与竖直方向成θ角，如图所示，若线的长度变为原来的一半，同时小球B的电量减为原来的一半，A小球电量不变，则再次稳定后A．A、B两球间的库仑力变为原来的一半B．A、B两球间的库仑力虽然减小，但比原来的一半要大C．线的拉力减为原来的一半D．线的拉力虽然减小，但比原来的一半要大【答案】BC【解析】【详解】由于逐渐漏电的过程中，处于动态平衡状态，对B进行受力分析如图所示：△PAB∽FBF2，所以.C、D、因G和PQ长度h不变，则丝线长度l变为原来的一半，可得丝线拉力F2变为原来的一半，与小球的电量及夹角无关；C正确，D错误.A、B、由三角形相似知，同理得，联立得，则，则可得;故A错误，B正确.故选BC.【点睛】本题是力学中动态平衡问题，采用的是三角形相似法，得到力的大小与三角形边长的关系，进行分析．2．如图所示，半径为R的硬橡胶圆环，其上带有均匀分布的负电荷，总电荷量为Q，若在圆环上切去一小段l(l远小于R)，则圆心O处产生的电场方向和场强大小应为( )A．方向指向AB B．方向背离ABC．场强大小为 D．场强大小为【答案】BD【解析】【详解】AB段的电量,则AB段在O点产生的电场强度为：,方向指向AB，所以剩余部分在O点产生的场强大小等于,方向背离AB．故B,D正确;A,C错误.故选BD.【点睛】解决本题的关键掌握点电荷的场强公式，以及知道AB段与剩余部分在O点产生的场强大小相等，方向相反．3．如图所示，两个可视为质点的小球a和b，用质量可忽略的刚性细杆相连并放置在光滑的半球面内．已知细杆长度是球半径的2倍，当两球处于静止状态时，细杆与水平面的夹角θ=15°，则（）A．杆对a、b球作用力大小相等且方向沿杆方向B．小球a和b2：1C．小球a和b31D．半球面对a、b31【答案】ACD【解析】【详解】A 、对轻杆，受两个球的弹力是一对平衡力，根据牛顿第三定律，杆对a 、b 球作用力大小相等且方向沿杆方向，故A 正确；BC 、两球都受到重力、细杆的弹力和球面的弹力的作用，过O 作竖直线交ab 于c 点，受力分析如下图所示：设球面的半径为R ，则△oac 与左侧力三角形相似；△oac 与右侧力三角相似；则由几何关系可得：a m g T OC ac =；b m g T OC bc =，即：a b m bc m ac =；由题，细杆长度是球面的半径的2倍，根据几何知识知图中α=45°，在△oac 中，根据正弦定理，有：sin30sin105ac ao ︒︒=，则3ac bc =，3a b m m =；故B 错误，C 正确； D 、根据平衡条件，有：Na F T oa ac =，Nb F T ob bc =，故31Na Nb F bc F ac ==，故D 正确．4．用外力F 通过如图所示的装置把一个质量为m 的小球沿倾角为30°的光滑斜面匀速向上拉动，已知在小球匀速运动的过程中，拴在小球上的绳子与水平杆之间的夹角从45°变为90°，斜面与水平地面之间是粗糙的，并且斜面一直静止在水平地面上，不计滑轮处及滑轮与绳子之间的摩擦．则在小球匀速运动的过程中，下列说法正确的是A ．地面对斜面的静摩擦力保持不变B ．外力F 一直在增大C ．某时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力D ．绳子移动的速度大小大于小球沿斜面运动的速度的大小【答案】BC【解析】【详解】B ．设连接小球的绳子与水平方向的夹角为θ；对小球沿斜面方向：sin(30)T mg θ=-o则当θ角从 45°变为90°的过程中，绳子的拉力变大，因F=T ，则外力F 一直在增大，选项B 正确；A ．对小球和斜面的整体，地面对斜面体的摩擦力等于绳子拉力的水平分量，则cos sin(30)cos f T mg θθθ==-o 可知，随θ角的增加，地面对斜面的静摩擦力f 是变化的，选项A 错误；C ．当 θ=90°时，滑轮两边绳子的夹角为120°，此时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力，选项C 正确；D ．将小球的速度v 分解可知，绳子的速度1cos(30)v v θ=-o ，则绳子移动的速度大小小于小球沿斜面运动的速度的大小，选项D 错误；故选BC.【点睛】此题涉及到的研究对象较多，关键是如何正确选择研究对象，并能对研究对象正确的受力分析，灵活运用整体及隔离法解题．5．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ=【答案】BC【解析】【分析】【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D 错误；6．某电场是由平面内两个相同的点电荷产生的，其中一个点电荷固定不动且到P 点的距离为d ，另一个点电荷以恒定的速率在该平面内绕P 点做匀速圆周运动，P 点的电场强度大小随时间变化的图象如图所示，图线AC 段与CE 段关于直线t =t 0对称，若撤去运动点电荷，测得P 点场强大小为E 0，已知E A =E E =E 0，E B =E D =E 0，E C =0，静电力常量为k ，不考虑磁场因素，则下列说法正确的是( )A ．运动电荷做匀速圆周运动的半径为2dB ．.运动电荷的速率为02d t π C ．0~023t 时间内，运动电荷的位移大小为3d π D ．0~023t 时间内，运动电荷的位移大小为d 【答案】BD【解析】由图像可知t=t 0时P 点的场强为零，说明另一点电荷在P 点右侧距离为d 的位置；当t=0和t=2t 0时，P 02E ，可知另一电荷在与QP 垂直，且距离P 点d 的位置，则运动电荷做匀速圆周运动的半径为d ，选项A 错误；粒子运动的速率为02dv t π=，选项B错误；0~023t 时间内，运动电荷运动的弧长002233t d d x vt t ππ==⨯=，转过的角度为3π ，则位移大小为d,选项D 正确，C 错误；故选BD.点睛：本题考查的是电荷的叠加问题，题目的难点在于有一个电荷是运动的，导致p 点的合场强在不断的变化，根据图中的已知条件来计算场强的大小和速度的大小．7．如图所示，一轻绳通过小定滑轮O 与小球B 连接，另一端与套在竖直杆上的小物块A 连接，杆固定且足够长。

高中物理物理解题方法：图像法习题试卷附答案解析一、题方法：图像法1．某同学站在电梯底板上，如图所示的v-t图像是计算机显示电梯在某一段时间内速度变化的情况（竖直向上为正方向）．根据图像提供的信息，可以判断下列说法中正确的是（）A．在0-20s内，电梯向上运动，该同学处于超重状态B．在0-5s内，电梯在加速上升，该同学处于失重状态C．在5s-10s内，电梯处于静止状态，该同学对电梯底板的压力等于他所受的重力D．在10s-20s内，电梯在减速上升，该同学处于失重状态【答案】D【解析】图像的斜率表示加速度，故0~5s内斜率为正，加速度为正，方向向上，处于超重状态，速度为正，即电梯向上加速运动；在5~10s过程中，电梯匀速，该同学加速度为零，该同学对电梯底板的压力等于他所受的重力，处于正常状态；10~20s过程中，斜率为负，速度为正，即电梯向上做减速运动，加速度向下，处于失重状态，D正确．【点睛】在速度时间图象中，直线的斜率表示加速度的大小，根据图象求出电梯的加速度，当有向上的加速度时，此时人就处于超重状态，当有向下的加速度时，此时人就处于失重状态．2．甲、乙两车在公路上沿同一方向做直线运动，它们的v－t图象如图3所示．两图象在t ＝t1时相交于P点，P在横轴上的投影为Q，△OPQ的面积为S.在t＝0时刻，乙车在甲车前面，相距为d.已知此后两车相遇两次，且第一次相遇的时刻为t′，则下面四组t′和d的组合可能的是 ()A．t′＝t1，d＝S B．t′＝12t1，d＝14SC．t′＝12t1，d＝12S D．t′＝12t1，d＝34S【答案】D【解析】【分析】【详解】在t 1时刻如果甲车没有追上乙车，以后就不可能追上了，故t ′<t 1，故A 错误；从图象中甲、乙与坐标轴所围的面积即对应的位移看，甲在t 1时间内运动的位移比乙的多S ，当t ′＝0.5t 1时，甲的面积比乙的面积多出34S ，即相距d ＝34S ，故D 正确，BC 错误．3．甲、乙两车在平直的公路上向相同的方向行驶，两车的速度v 随时间t 的变化关系如图所示，其中阴影部分面积分别为S 1、S 2，下列说法正确的是A ．若S 1=S 2，则甲、乙两车一定在t 2时刻相遇B ．若S 1>S 2，则甲、乙两车在0-t 2时间内不会相遇C ．在t 1时刻，甲、乙两车加速度相等D ．t 1-t 2时间内，甲车的平均速度v <122v v + 【答案】D【解析】【分析】速度-时间图象与坐标轴围成的面积表示位移，根据图象判断确定何时两车相遇；图象切线的斜率表示加速度；【详解】A 、速度−时间图象与坐标轴围成的面积表示位移，则0−t 2时间内甲的位移等于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在t 2时刻是否相遇，故A 错误；B 、若S 1>S 2，在0-t 2时间内甲的位移大于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在0-t 2时间内是否相遇，故B 错误；C 、由图象切线的斜率表示加速度，在t 1时刻，乙的斜率大于甲的斜率，故乙的加速度大于甲的加速度，故C 错误；D 、若甲做匀加速直线运动，0-t 2时间内，甲车的平均速度122v v v +=甲；由速度−时间图象与坐标轴围成的面积表示位移可知，在0-t 2时间内，甲车的运动位移小于匀加速直线运动的位移，所以甲车的平均速度小于122v v +，故D 正确； 【点睛】关键是知道速度-时间图象与坐标轴围成的面积表示位移，图象切线的斜率表示加速度，平均速度等于物体其位移与时间的比值．4．甲、乙两车在公路上沿同一方向做直线运动，在0t =时刻，乙车在甲车前方50m 处，它们的v t -图象如图所示，下列对汽车运动情况的描述正确的是A ．甲车先做匀速运动再做反向匀减速运动B ．在第20s 末，甲、乙两车的加速度大小相等C ．第30s 末，甲、乙两车相距100mD ．在整个运动过程中，甲、乙两车可以相遇两次【答案】D【解析】【详解】A ．由图象可知：甲车先做匀速运动再做匀减速直线运动，但甲的速度图象一直在时间轴的上方，一直沿正向运动，没有反向，故A 错误；B ．在第20s 末，甲车的加速度为2020m/s 1m/s 3010v a t ∆-===-∆-甲， 大小为21m/s ；乙车的加速度大小为 22202m/s m/s 303v a t ∆===∆乙， 所以加速大小不相等，故B 错误；C ．在第30s 末，甲的位移为10+3020m 400m 2x =⨯=甲， 乙的位移为 12030m 300m 2x =⨯⨯=乙， 所以甲乙两车相距400m 300m 50m 50m s =--=，故C 错误；D ．刚开始乙在甲的前面50m 处，甲的速度大于乙的速度，经过一段时间甲可以追上乙，然后甲在乙的前面，到30s 末，甲停止运动，甲在乙的前面50m 处，此时乙以20m/s 的速度匀速运动，所以再经过2.5s 乙追上甲，故在整个运动过程中，甲、乙两车可以相遇两次，故D 正确．故选D ．【点睛】在速度时间图像中，需要掌握三点，一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化，二、图像的斜率表示物体运动的加速度，三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。

高考物理物理解题方法：图示法图像法习题一轮复习及答案解析一、高中物理解题方法：图示法图像法解决物理试题1．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：21212Amv +='，解得：()12A v gL ='+，C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.2．如图所示，将质量为2m 的重物悬挂在轻绳的一端，轻绳的另一端系一质量为m 的小环，小环套在竖直固定的光滑直杆上，光滑定滑轮与直杆的距离为d.现将小环从与定滑轮等高的A 处由静止释放，当小环沿直杆下滑距离也为d 时（图中B 处），下列说法正确的是A ．小环刚释放时轻绳中的张力一定大于2mgB ．小环到达B 处时，重物上升的高度也为dC ．小环在B 处的速度与重物上升的速度大小之比等于D ．小环在B 处的速度与重物上升的速度大小之比等于【答案】AC 【解析】 【分析】 【详解】由题意，释放时小环向下加速运动，则重物将加速上升，对重物由牛顿第二定律可知绳中张力一定大于重力2mg ，所以A 正确；小环到达B 处时，重物上升的高度应为绳子缩短的长度，即2h d d ∆=-，所以B 错误；根据题意，沿绳子方向的速度大小相等，将小环A速度沿绳子方向与垂直于绳子方向正交分解应满足：A B v cos v θ=，即12A B v v cos θ==，所以C 正确，D 错误． 【点睛】应明确：①对与绳子牵连有关的问题，物体上的高度应等于绳子缩短的长度；②物体的实际速度即为合速度，应将物体速度沿绳子和垂直于绳子的方向正交分解，然后列出沿绳子方向速度相等的表达式即可求解．3．如图所示，用铰链将三个质量均为m 的小球A 、B 、C 与两根长为L 轻杆相连， B 、C 置于水平地面上．在轻杆竖直时，将A 由静止释放，B 、C 在杆的作用下向两侧滑动，三小球始终在同一竖直平面内运动．忽略一切摩擦，重力加速度为g ．则此过程中（ ）A ．球A 的机械能一直减小B ．球A 2gLC ．球B 对地面的压力始终等于32mg D ．球B 对地面的压力可小于mg 【答案】BD 【解析】 【详解】A ：设A 球下滑h 时，左侧杆与竖直方向夹角为θ，则L hcos Lθ-=，AB 用铰链相连，则()090A B B v cos v cos v sin θθθ=-=，当A 下落到最低点时，B 的速度为零，中间过程中B的速度不为零；同理可得，当A 下落到最低点时，C 的速度为零，中间过程中C 的速度不为零．ABC 三者组成的系统机械能守恒，中间过程B 、C 的动能不为零，A 到最低点时，B 、C 的动能为零；则球A 的机械能不是一直减小．故A 项错误．B ：当A 下落到最低点时，B 、C 的速度为零，对三者组成的系统，A 由静止释放到球A 落地过程，应用机械能守恒得：212mgL mv =，解得：球A 落地的瞬时速度2v gL =故B 项正确．C ：球A 加速下落时，三者组成的系统有向下的加速度，整体处于失重状态，球B 、C 对地面的压力小于32mg ．故C 项错误． D ：在A 落地前一小段时间，B 做减速运动，杆对B 有斜向右上的拉力，则球B 对地面的压力小于mg ．故D 项正确． 综上，答案为BD ．4．用轻杆通过铰链相连的小球A 、B 、C 、D 、E 处于竖直平面上，各段轻杆等长，其中小球A 、B 的质量均为2m ，小球C 、D 、E 的质量均为m ．现将A 、B 两小球置于距地面高h 处，由静止释放，假设所有球只在同一竖直平面内运动，不计一切摩擦，则在下落过程中A ．小球A 、B 、C 、D 、E 组成的系统机械能和动量均守恒 B ．小球B 的机械能一直减小 C ．小球B 落地的速度大小为2ghD ．当小球A 的机械能最小时，地面对小球C 的支持力大小为mg 【答案】CD 【解析】 【分析】 【详解】小球A 、B 、C 、D 、E 组成的系统机械能守恒但动量不守恒，故A 错误；由于D 球受力平衡，所以D 球在整个过程中不会动，所以轻杆DB 对B 不做功，而轻杆BE 对B 先做负功后做正功，所以小球B 的机械能先减小后增加，故B 错误；当B 落地时小球E 的速度等于零，根据功能关系212mgh mv = 可知小球B 的速度为2gh ，故C 正确；当小球A 的机械能最小时，轻杆AC 没有力，小球C 竖直方向上的力平衡，所以支持力等于重力，故D 正确，故选CD5．如图所示，光滑水平平台上有一质量为m 的物块，站在地面上的人用跨过定滑轮（定滑轮大小不计）的绳子向右拉动物块，不计绳和滑轮的质量及滑轮的摩擦，且人手作用点离平台边缘竖直高度始终为h ，当人以速度v 从平台的边缘处向右匀速前进位移x 时，则A ．在该过程中，物块的运动速度增加B ．人前进x 22h x +C ．在该过程中，物块受到拉力变小D ．在该过程中，人对物块做的功为212mv 【答案】ABC 【解析】 【详解】将人的速度分解为沿绳子方向和垂直于绳子方向，在沿绳子方向上的分速度等于物块的速度，如图，物块的速度等于vcosθ，故随着人向右匀速运动，夹角θ减小，物块的速度增加，选项A 正确．物块加速运动，有加速度趋近于零的趋势，即加速度减小，所受的拉力减小，选项C 正确；当人从平台的边缘处向右匀速前进了x ，此时物块的速度大小为：v′=vcosθ=v 22x h x +，根据动能定理得：人对物块做的功为：W=12mv′2=()2222 2mv x h x +．故B 正确，D 错误；故选ABC ． 【点睛】解决本题的关键知道物块的速度等于绳子收缩的速度，等于人运动的沿绳子方向上的分速度，以及能够灵活运用动能定理．6．AB 是长为L 的均匀带电绝缘细杆，P 1、P 2是位于AB 所在直线上的两点，位置如图所示。
