LCD结构及显示原理液晶显示屏（LCD，Liquid Crystal Display）是一种采用液晶材料作为显示介质的平面显示技术。
下面将详细介绍LCD的结构和显示原理。
一、LCD结构液晶显示屏的基本结构由以下几个部分组成：1.增宽基板：液晶显示屏的彩色滤光片和透明电极等元件放置在增宽基板上。
增宽基板通常由玻璃或塑料制成。
2.前段板：位于增宽基板的前侧，主要涉及颜色滤光片和像素电极。
3.后段板：位于增宽基板的后侧，主要涉及液晶分子和对应的驱动电路。
4.密封剂：用于将前段板和后段板固定在一起，并且防止进入空气和水分。
5.液晶材料：液晶材料位于前段板和后段板之间，作为显示介质。
二、LCD显示原理液晶显示屏的显示原理基于液晶分子的性质以及电场的驱动。
液晶分子是一种有机化合物，具有类似液体和固体的特性。
液晶显示原理主要包括以下几个步骤：1.偏振：液晶显示屏的前段板和后段板上分别设置了交错放置的偏振片，第一个偏振片可将光线只允许通过一个方向的振动，而第二个偏振片则将只允许满足特定条件（如振动方向与第一个偏振片相同）的光通过。
2.像素控制：液晶分子是具有排列结构的，通过电场的控制可以改变液晶分子的排列方式，进而改变光线通过液晶材料的能力。
液晶材料可以分为向列或平行两种排列方式。
3.光调节：当液晶分子以不同排列方式存在时，从后段板上发出的光与前段板上的彩色滤光片交互后会发生变化，由此形成不同的光亮度和颜色。
通过上述的步骤，液晶显示屏可以显示出不同的图像和颜色。
液晶显示屏有许多优点，包括薄、轻、视角大、耗电低等。
它们被广泛应用于电视、电脑显示屏、手机等电子产品中。
在未来的发展中，液晶显示技术将进一步提高分辨率、颜色表现和能耗等方面的性能，使得液晶显示屏在各个领域中得到更广泛的应用。
LCD行业分析报告1. 定义：LCD是一种液晶显示技术，是一种用作电视机、计算机屏幕以及移动设备、家电等显示屏幕的主流技术之一。
2. 分类特点：按显示器结构：TN、IPS、PLS、VA ；按用途分类：消费电子显示（电视、笔记本、智能手机等）和专业应用显示（医疗、航空、工业控制等）；液晶显示的主要特点是其超薄、轻便、省电等优点。
3. 产业链：产业链的上游是面板制造商，包括三星、LG、AUO等；中游为模组生产商，如韩华、TPK、友达光电等；下游为品牌消费商，如索尼、三星、苹果、华为、小米等。
4. 发展历程：LCD技术发展起源于20世纪60年代中期，经过多年发展，目前是主流显示技术之一。
随着科技的发展和市场的竞争需要，LCD显示器价格逐渐下跌，应用范围不断扩大。
5. 行业政策文件及其主要内容：国家制定了相关政策支持LCD技术创新，并逐步淘汰落后产能。
政策主要包括《中长期科学和技术发展规划纲要》、《电子信息产业发展规划》、《节能减排、推进可持续发展与环氧根类合成技术发展专项规划》等。
6. 经济环境：LCD行业发展迅速，其产业规模不断扩大，年产值不断攀升。
尤其是随着电子信息产业的快速发展，LCD显示技术的逐渐普及，LCD行业不断壮大。
7. 社会环境：随着互联网和数字化时代的到来，人类社会对高清晰度、高画质的显示技术的需求越来越高，LCD行业发展逐渐成为时代发展趋势之一。
8. 技术环境：量子点、OLED、曲面屏等新型显示技术逐渐发展成熟，在LCD技术市场份额的侵蚀使得LCD厂商不得不不断进行技术更新和升级。
9. 发展驱动因素：随着消费者对显示质量、亮度、清晰度等参数的不断追求，LCD行业不断推陈出新，不断推出新型显示技术以满足市场需求。
10. 行业现状：全球LCD行业逐渐形成了三极格局，分别为韩国、日本和中国台湾。
行业竞争激烈，但总体市场仍然持续扩大。
11. 行业痛点：目前LCD产业面临的主要问题是生态环境影响，以及技术创新不够，市场饱和度逐渐增高，产品竞争力减弱等。

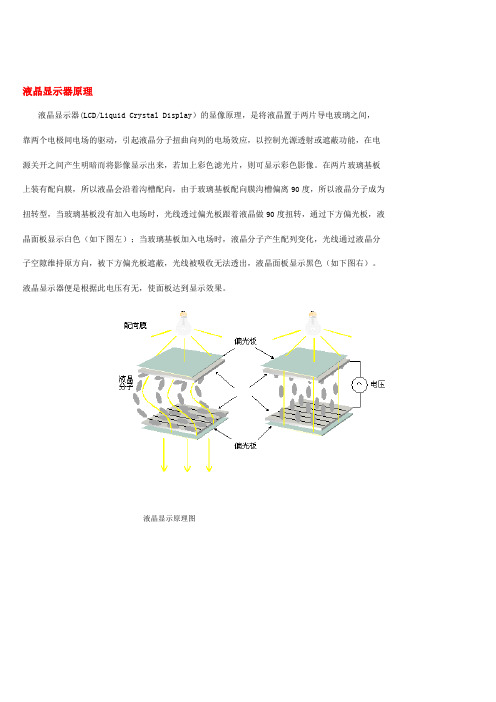

液晶显示器原理液晶显示器(LCD/Liquid Crystal Display）的显像原理，是将液晶置于两片导电玻璃之间，靠两个电极间电场的驱动，引起液晶分子扭曲向列的电场效应，以控制光源透射或遮蔽功能，在电源关开之间产生明暗而将影像显示出来，若加上彩色滤光片，则可显示彩色影像。
在两片玻璃基板上装有配向膜，所以液晶会沿着沟槽配向，由于玻璃基板配向膜沟槽偏离90度，所以液晶分子成为扭转型，当玻璃基板没有加入电场时，光线透过偏光板跟着液晶做90度扭转，通过下方偏光板，液晶面板显示白色（如下图左）；当玻璃基板加入电场时，液晶分子产生配列变化，光线通过液晶分子空隙维持原方向，被下方偏光板遮蔽，光线被吸收无法透出，液晶面板显示黑色（如下图右）。
液晶显示器便是根据此电压有无，使面板达到显示效果。
液晶显示原理图LCD概述显示器是人与机器沟通的重要界面，早期以显像管（CRT/Cathode Ray Tube）显示器为主，但科技不断进步，各种显示技术如雨后春笋般诞生，近来由于液晶显示器（LCD）具有轻薄短小、低耗电量、无辐射危险，平面直角显示以及影像稳定不闪烁等优势，在近年来价格不断下跌的吸引下，逐渐取代CRT之主流地位，显示器明日之星架势十足。
那么液晶显示器与传统的显示器相比，到底有什么新的特点呢？一、显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不象阴极射线管显示器（CRT）那样需要不断刷新亮点。
因此，液晶显示器画质高而且绝对不会闪烁，把眼睛疲劳降到最低。
二、没有电磁辐射传统显示器的显示材料是荧光粉，通过电子束撞击荧光粉而显示，电子束在打到荧光粉上的一刹那间会产生强大的电磁辐射，尽管目前有许多显示器产品在处理辐射问题上进行了比较有效的处理，尽可能地把辐射量降到最低，但要彻底消除是困难的。
相对来说，液晶显示器在防止辐射方面具有先天的优势，因为它根本就不存在辐射。
在电磁波的防范方面，液晶显示器也有自己独特的优势，它采用了严格的密封技术将来自驱动电路的少量电磁波封闭在显示器中，而普通显示器为了散发热量的需要，必须尽可能地让内部的电路与空气接触，这样内部电路产生的电磁波也就大量地向外“泄漏”了。
lcd的技术原理
LCD（Liquid Crystal Display）是一种常见的平板显示技术，其基本原理是利用液晶分子的光学特性来控制光的透过程度。
LCD 显示器通常由背光源、液晶层、彩色滤光片、偏光片等组成。
背光源提供光源，液晶层中的液晶分子在电场作用下会发生扭曲，从而改变光的透过程度。
彩色滤光片用于产生颜色，偏光片则用于控制光的偏振方向。
当液晶分子处于扭曲状态时，光无法通过，因此显示为黑色；当液晶分子处于垂直状态时，光可以通过，因此显示为白色。
通过控制液晶分子的扭曲程度，可以控制光的透过程度，从而实现图像的显示。
LCD 显示器具有低功耗、低辐射、轻薄等优点，因此被广泛应用于手机、电脑、电视等领域。
随着技术的不断发展，LCD 显示器的性能不断提高，同时也出现了一些新的技术，如IPS、TFT-LCD 等。
lcd 技术路径LCD（液晶显示器）技术作为一种重要的显示技术，已经在各种电子产品中得到广泛应用。
本文将从以下几个方面探讨LCD技术路径：一、LCD技术概述LCD（Liquid Crystal Display）技术利用液晶材料的光学特性实现图像显示。
液晶分子在电场作用下发生排列变化，从而调节透光率，实现图像的显示。
LCD技术具有低功耗、轻薄、高分辨率等优点。
二、LCD技术路径发展历程自20世纪60年代LCD技术诞生以来，经历了多次技术迭代和升级。
主要历程如下：1.静态LCD：最早期的LCD，仅能显示简单字符和图形。
2.扭曲向列LCD（TN-LCD）：广泛应用于低端显示器，具有较高的刷新率和响应速度。
3.超扭曲向列LCD（STN-LCD）：在TN-LCD基础上发展而来，提高了视角和显示质量。
4.薄膜晶体管LCD（TFT-LCD）：是目前智能手机、平板电脑等主流产品采用的技术，具有高分辨率、色彩鲜艳等特点。
5.有机发光二极管LCD（OLED）：新兴显示技术，具有自发光、柔性、低功耗等优势。
三、主流LCD技术特点及比较1.TFT-LCD：色彩还原度高、分辨率高、响应速度快，但功耗相对较高。
2.OLED：自发光、柔性、低功耗，但寿命和稳定性相对较差。
3.IPS-LCD：视角宽广、色彩准确，但成本较高。
四、我国LCD产业现状与挑战1.产业规模：我国已成为全球最大的LCD面板生产国，市场份额逐年上升。
2.技术水平：虽然在TFT-LCD领域取得一定成绩，但在OLED等高端显示技术方面与国外企业仍有差距。
3.产业链配套：我国LCD产业链逐渐完善，但部分关键材料和设备仍依赖进口。
4.挑战：面临国际市场竞争加剧、技术创新压力、产业链协同不足等问题。
五、未来LCD技术发展趋势及展望1.高端化：随着消费电子产品对显示效果的要求不断提高，高端LCD技术（如OLED）将得到广泛应用。
2.柔性化：柔性LCD技术在智能穿戴设备、车载显示等领域具有广泛应用前景。
LCD基础知识及制造工艺流程介绍LCD（液晶显示器）是一种运用液晶技术显示图像的平面显示设备。
它由一系列的液晶层、玻璃基板、导线及亮度调节膜等组成，能够实现高清晰度和低功耗的图像显示。
下面将介绍LCD的基础知识以及制造工艺流程。
一、LCD的基础知识1.液晶层：液晶是一种类似于液体的物质，具有一定的流动性。
液晶分为向列型液晶和向量型液晶两种。
其中，向列型液晶具有电流传输性能，可用于显示器制造。
液晶层通常由两块玻璃基板夹层组成。
2.基板：LCD的基板通常由玻璃或塑料材料制成。
它是液晶显示器的结构支撑物，上面附着有液晶材料，起到固定液晶和导线的作用。
3.导线：液晶显示器中的导线用于传输电信号，驱动液晶层完成图像的显示。
导线通常由透明导电材料（如铟锡氧化物）制成，通过在基板上形成通道和窗口的方法实现。
4.亮度调节膜：亮度调节膜用于控制液晶层的透光度，实现图像亮度的调节。
它通常由聚合物、薄膜材料或金属制成。
二、LCD的制造工艺流程1.基板生产：使用特制的玻璃或塑料材料制造基板，通过磨削、抛光和清洗等步骤形成平整的表面。
2.导线制作：将透明导电材料（如铟锡氧化物）涂布在基板上，然后通过光刻技术制作出导线的图案。
这包括涂覆光刻胶、曝光、显影和洗涤等步骤。
3.形成储存电容：在导线制作完成后，在基板上制作出储存电容的结构。
这通常通过在导线上涂覆并定位特定的电介质材料，然后用导线封装住这种材料。
4.液晶层制作：将液晶材料涂布在基板上，并进行取向处理。
液晶材料的涂布可以通过刮板涂布或滚涂等方法完成。
5.封装背光模块：将背光源（通常是冷阴极荧光灯或LED）和光学片封装在一起，形成背光模块。
6.封装前端制程：在液晶层基板中制造出色彩滤光片、液晶层与色彩滤光板的层间空气封闭结构，同时加工出液晶层之间分隔固体极板和液晶层封装胶。
7.封装：将两块形成互相关系的液晶层基板合并在一起，使用封装剂将其密封。
8.后端制程：液晶显示器的后端制程包括模组组装、封装测试、调试和包装等步骤。
