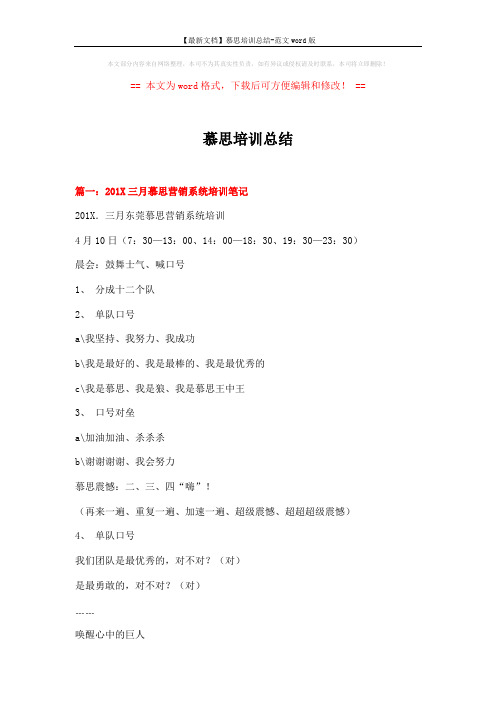

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==慕思培训总结篇一：201X三月慕思营销系统培训笔记201X．三月东莞慕思营销系统培训4月10日（7：30—13：00、14：00—18：30、19：30—23：30）晨会：鼓舞士气、喊口号1、分成十二个队2、单队口号a\我坚持、我努力、我成功b\我是最好的、我是最棒的、我是最优秀的c\我是慕思、我是狼、我是慕思王中王3、口号对垒a\加油加油、杀杀杀b\谢谢谢谢、我会努力慕思震憾：二、三、四“嗨”！（再来一遍、重复一遍、加速一遍、超级震憾、超超超级震憾）4、单队口号我们团队是最优秀的，对不对？（对）是最勇敢的，对不对？（对）﹍﹍唤醒心中的巨人一、播放“儿童对事物好奇冒险”短片1、张帮够：只有学会冒险，才能拥有收获工作中像小朋友一样拥有童心、好奇心和开拓探索的精神（工作没做好，只能怪自己没准备好）2、徐国芳：成功，改变命运人的一生都是在寻找快乐的过程那么什么才是快乐呢？（短暂的、长久的、持续的）吃一顿好的，买一个好包，选购一件漂亮的衣服，这些都是物质的，短暂的快乐。
佛教：改变人的思想每个人都会有苦恼，有钱的、没钱的；有地位的、没地位；有爱的、爱得死去活来的。
宗义：解除痛苦，解除苦恼（无欲则刚）苦恼源自于您的欲望，欲望越大、烦恼越多去除欲望，面对死亡小和尚刚进寺庙也是有欲望的：师傅—总管—住持—圆寂—供奉的塔3、徐国芳：人为什么活着简单欲望：生存欲—怕死（所以要活着）--饿死（所以要工作）--繁殖（所以有爱情）社会要存在，所以迫使个体服从社会个人对社会最好的奉献，就是工作。
情绪有很多种：对工作现状不满，对周围的人事不满，直接导致的就是自卑、忧虑和颓废。
美国太阳报曾经做过一份社会调查：什么样的人是最快乐的？研究表明：驱除杂念—努力工作—成就快乐1）2）勇往直前地、很单纯地做好一件事情；正在用沙子筑城堡的孩子：充满想像力、充满希望（岁月在磨拭你心中的希望，所以要时常给自己希望，不要认为自己做不到）3）为婴儿洗澡的母亲：心中有爱，无私的、毫无杂念的（老想着什么时候、什么地方对别人是否说错了话，事情是不是没有帮别人做好，那么他就会是社会上成功的人）4）帮病人做完手术后的医生：要快乐，首先必须要有能力（所以感谢您的上司给您培训的机会，成为人群中的佼佼者，并且可以帮助别人得以提升）4、徐国芳：法国科西加报：穷人最缺什么？想法、欲望、野心瞬间在想和天天在想（无时无刻地想是两个不同的概念）要成功、想成功和一定要成功是不同的概念过程是痛苦的，结果是快乐的，所以才叫痛快。
IMS 培训总结-2011-08-08至2011-8-16此次培训主要学习内容有： IMS 技术概况、IMS 几个基本信令流程、SIP 协议简介、部分网元华为硬件结构与配置，最后介绍了广东移动IMS 现网结构。
IMS 技术概况一、IMS 网络架构及网元功能简介CSCF （Call Session Control Function ）完成呼叫会话控制功能；MGCF （Media Gateway Control Function ）主要实现IMS 核心控制面与PSTN/PLMN 的交互，具体控制IM-MGW 媒体网关实现媒体的IP 承载与TDM 承载的时实转换，控制SG 信令网关实现信令消息的IP 承载与TDM 承载的时实转换；HSS （Home Subscriber Server ）存储归属网络中保存用户的签约信息；MRF （Multimedia Resource Function ）媒体资源功能，包括MRFC（Multimedia Resource Function Controller ）和MRFP(Multimedia Resource Function Processor)，在MRFC 的控制下，MRFP 为终端提供媒体资源（提示音等的播放和编解码的转换），同时MRFC 也完成了H.248与SIP 协议之间的转换。
此外，在现网实施中，还增加了SLF 和SBC 网元。
SLF 用于控制S-CSCF 和I-CSCF 选择HSS ，SBC 用于用户注册时完成P-CSCF 发现流程。
图1 IMS 网络架构二、IMS网元间接口与协议IMS核心侧涉及协议有：负责呼叫、路由、注册与业务触发等的SIP协议，如图1中的绿色连接线；与签权、计费相关的Diameter(AAA)协议，如图1中的红色连接线；与媒体控制相关的H.248协议，如图1中的黑色连接线。
三、IMS地址与标识1、IMS用户标识IMS中的用户标识有两个：1个为IMPI，1个为IMPU。
IMS 培训总结-2011-08-08至2011-8-16此次培训主要学习内容有： IMS 技术概况、IMS 几个基本信令流程、SIP 协议简介、部分网元华为硬件结构与配置，最后介绍了广东移动IMS 现网结构。
IMS 技术概况一、IMS 网络架构及网元功能简介CSCF （Call Session Control Function ）完成呼叫会话控制功能；MGCF （Media Gateway Control Function ）主要实现IMS 核心控制面与PSTN/PLMN 的交互，具体控制IM-MGW 媒体网关实现媒体的IP 承载与TDM 承载的时实转换，控制SG 信令网关实现信令消息的IP 承载与TDM 承载的时实转换；HSS （Home Subscriber Server ）存储归属网络中保存用户的签约信息；MRF （Multimedia Resource Function ）媒体资源功能，包括MRFC（Multimedia Resource Function Controller ）和MRFP(Multimedia Resource Function Processor)，在MRFC 的控制下，MRFP 为终端提供媒体资源（提示音等的播放和编解码的转换），同时MRFC 也完成了H.248与SIP 协议之间的转换。
此外，在现网实施中，还增加了SLF 和SBC 网元。
SLF 用于控制S-CSCF 和I-CSCF 选择HSS ，SBC 用于用户注册时完成P-CSCF 发现流程。
图1 IMS 网络架构二、IMS网元间接口与协议IMS核心侧涉及协议有：负责呼叫、路由、注册与业务触发等的SIP协议，如图1中的绿色连接线；与签权、计费相关的Diameter(AAA)协议，如图1中的红色连接线；与媒体控制相关的H.248协议，如图1中的黑色连接线。
三、IMS地址与标识1、IMS用户标识IMS中的用户标识有两个：1个为IMPI，1个为IMPU。
其中，IMPI（私有用户身份）与终端绑定，用户不知道该号码，如：+807503332208@。
该号码供用户接入IMS网络的注册、签权、认证和计费。
IMPU（公共用户身份）用户请示与其他用户通信时用的身份，如：sip:+807503332208@或tel: +807503332208。
一个终端可以有多个IMPU，也就是一个IMPI可以对应多个IMPU。
2、网元地址和标识网元的标识用主机名@域名的形式，并与其IP地址绑定于DNS服务器中。
3、业务标识IMS系统中用PSI（公共服务标识）标识各种业务，该标识的结构同用户标识。
当一个用户拨打的号码为PSI时，表明该客户将参加或组织该业务。
IMS结合现网的基本信令流程一、注册流程UE用户的基本注册流程是1、UE中静态设置了统一的SBC域名与其绑定。
当UE申请注册时，先会去DNS服务器，根据SBC域名查询对应拜访域最近的SBC IP地址。
进而访问SBC，并将Register1消息送至SBC。
2、SBC中静态绑定了P-CSCF的IP地址，该IP地址为公网IP地址（用户无法知道），此时成功将私网地址转换成了公网地址。
SBC将Register 1传送至P-CSCF。
3、P-CSCF根据Register1消息中的用户域名查询DNS服务器，查看其归属域的I-CSCF的IP地址。
4、P-CSCF将Register 1消息传送至上步查询的I-CSCF，I-CSCF收到该消息后向HSS发出UAR消息（用户鉴权请求），HSS返回UAA消息（用户鉴权响应），通过UAA下载到了HSS中所有该用户的信息（IMS用户标识（包括公共及私有标识）、号码和地址信息、用户网络接入认证的密钥信息、能力集、IMS用户的业务签约信息），通过能力集可以完成S-CSCF的选择（通过HSS中存储的用户能力集选择主备用S-CSCF，例如主用S-CSCF定义的能力集为{1，2}，备用S-CSCF定义的能力集为{1}，如果用户在HSS 中定义的能力集为{1，2}，则UAA消息中将返回主用S-CSCF的IP地址）。
5、S-CSCF收到Register 1消息后，检查是否有该用户已经注册，没有则向HSS发出MAR（多媒体鉴权请求），HSS返回MAA（多媒体鉴权响应）。
对于IMS AKA签权MAA中带有XRes, Auth, Radom, IK,CK五个参数。
S-CSCF保留XRes参数。
随后，S-CSCF返回401消息至UE，该消息中带有Auth, Radom, IK,CK四个参数。
下发至P-CSCF时，P-CSCF将保留IK，CK参数，将消息中的Auth, Radom继续下发。
UE校验Auth，此时是为了证明该认证数据是从归属网中发来的。
通过对网络的验证后，IMS-SIM卡将利用Radom来计算出CK、IK和响应XRes。
6、在鉴权响应消息Register2中将返回XRes。
当Register2上传至I-CSCF时，再由I-CSCF激发一次UAR和UAA的会话，选择S-CSCF。
S-CSCF收到鉴权响应消息之后，比较此鉴权响应消息中的XRes与保留在S-CDCF中的XRes，确定鉴权是否成功：成功，则继续后面的正常流程；不成功，则会发起异常处理流程，释放网络侧与此终端间的连接，并释放被占用的网络资源、无线资源。
在成功的鉴权之后，终端将会把CK（加密密钥）与IK（一致性检查密钥）存放到IMS-SIM卡中。
7、S-CSCF向HSS发送SAR（服务器分配请求），HSS回送SAA消息（服务器分配响应），下载UE业务签约数据。
HSS中记录了每个UE的业务触发条件iFC和对应业务服务器的地址（在每个AS中存储了触发其自身的条件iFC,当UE签约数据中的iFC与某个AS 匹配时，则表示可触发该AS。
）8、S-CSCF下载成功UE的业务签约数据后，开始下发200OK消息至UE，以表现注册成功。
9、S-CSCF根据下载的iFC集，触发各iFC对应的AS服务器路由，也就是进行第三方注册。
总结：1、注册过程中各网元的功能：P-CSCF：检验IMPI、IMPU和归属域；根据UE域名查询DNS获取归属域I-CSCF的IP地址并转发相关注册信息；● I-CSCF ：查询HSS ，进行S-CSCF 的选择；向S-CSCF 转发注册请求；● S-CSCF ：从HSS 下载鉴权数据，对终端进行鉴权；鉴权成功后从HSS 下载用户签约数据；触发S-CSCF 到AS 的路由；●HSS ：与I-CSCF 交互确定S-CSCF ；下发鉴权数据和用户签约数据，记录用户注册状态。
二、会话流程学习了三个典型的会话流程：IMS 用户之间的呼叫、IMS 用户呼叫PSTN 用户、PSTN 用户呼叫IMS 用户。
IMS 用户之间的呼叫：用户注册时形成的record-route 头域是后续消息传送的路径，呼叫相关消息将通过record-route 记录的路径进行传送。
现网中在P-CSCF 与UE 之间还有SBC 。
IMS 用户呼叫PSTN 用户HSS-ACSCF-I-CSCF-BHSS-S-被叫侧Invite 7DNS/ENUM主叫S-CSCF 将被叫号码送至ENUM 进行分析，如无该号码将回传FAIL 消息，INVITE 消息将传送至BGCF （Breakout Gateway Control Function ，出口网关控制功能)。
由UMG 媒体网关实现媒体承载的转换，MGCF 实现信令承载的转换。
PSTN 用户呼叫IMS 用户I-CSCF 又作为IMS 域的第一个入口点。
SIP 协议简介SIP 协议是IMS 中的基本协议。
见图1中绿色链路部分。
SIP 协议承载在IP 网，网络层协议为IP ，传输层协议中用TCP 或UDP ，推荐首选UDP 。
SIP 消息分为请求消息和响应消息两类。
一、请求消息SIP 请求消息由起始行、消息头和消息体组成。
MediaENUMHSS-AP -起始行：表明何地应用哪种SIP版本发起何种请求。
如：某消息头为“INVITE sip:66500002@191.169.1.110 SIP/2.0”“INVITE”表示该消息为发起会话请求“sip:66500002@191.169.1.110”表示该请示由哪里发出“SIP/2.0”表示SIP版本号为2.0消息头（主要头域）：From：请求发请者IDTo：呼叫时则为被叫IDCSeq：命令序号，在一个Call-ID中标识一个事务（事务是指客户端发送到服务器的请求以及服务器送至客户端的所有响应）Call-ID：标识一次对话（两个UE之间为建立、更改和释放媒体会话所需要建立的信令关系，对话起始于INVITE请求，并终止于BYE请求的200（OK）响应，INVITE是唯一可以创建一个对话的命令）Via：用于保存请求历经的路径，防止消息传送产生环路，并确保响应和请求消息选择同样的路径，即，对于响应消息使用的路由头域是via。
具体实现形式是发起请求的用户必须将其自身的主机名或网络地址插入请求的Via消息头。
在请求前传过程中，每个网元必须奖自身地址作为一个新的Via消息头加在已有的Via消息头之前。
Via后面的branch用来标识一个事务。
Record-Route：在invite消息中形成,除了I-CSCF,其他网元都会将自己的ID添加进去，为后续与呼叫相关的请求消息的提供路径信息。
不用再重复进行P-CSCF和S-CSCF的询址。
并跳过了I-CSCF。
Route:在invite请求过程中形成的record-route会变成其它呼叫请求消息里面的route头域。
以进行消息的路由。
三、响应消息SIP响应消息为数字代码，开头为从1到6的自然数。
不同开头表示不同的意义。
部分网元华为硬件结构与配置华为IMS硬件系统采用其自主设计的OSTA（开放式标准电信架构平台）架构。
其功能逻辑模块图如下：如上图所示，IMS硬件系统中主要分为负责板间信息交互的交换子系统，管理硬件的设备管理子系统（SMU），处理具体业务的处理器子系统和负责各板环境、风扇告警的机电子系统。
通过三种数据总线实现信息的交互，它们是：与SMU连接，负责上报硬件机电状态的IPMB；负责处理器板与SWU相连，实现各单板间业务消息交互的FABRIC数据总线；负责系统管理与控制的BASE数据总线，提供软件加载通道，传输告警与维护信息。
一个典型的硬件配置为：UPBA：Universal Process Blade 。
A为2时表示该板内带有硬盘，为0时表示该板内无硬盘。
SWU：安装于6，7槽。
负责板间信息交互。
通过背板SWI板与其它单板连接。
SMM：安装于机框正面最底部，左右两块互为备份。
