太阳能电池板标准测试方法

太阳能电池板标准测试方法(2011-03-14 21:30:56)转载标签：杂谈太阳能电池板标准测试方法（模拟太阳能光）一、开路电压：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，直接测试值为开路电压；二、短路电流：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，直接测试值为短路电流；三、工作电压：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，正负极并联一个相对应的电阻，（电阻值的计算：R=U/I），测试值为工作电压；四、工作电流：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，串联一个相对应的电阻，（电阻值的计算：R=U/I），测试值为工作电流。

问:太阳能电池板在阴天或日光灯下能产生电吗?答:准确的说法是产生很小的电流.基本上可以说是忽略不计.问:在白炽灯下或阳光下能产生多大电流?答:在白炽灯下距离远近都是有差别的.同样阳光下上午,中午,下午,产生的电流也是不同的.问:太阳能测试标准是什么?在白炽灯下多大灯泡多远距离测试算标准呢?答:太阳能测试标准光照强度为:40000LUX,温度:25度.我们做过测试一般白炽灯100W, 距离0.5-1CM,这样测试和标准测试相差不大.问:太阳能电池板寿命是多长时间?答:一般封装方式不同使用寿命会不同,一般钢化玻璃/铝合金外框封装寿命20年以上.环氧树脂封装15年以上.问:为什么太阳能电池在太阳底下和出厂测试参数不同?答: 99%工厂用流明计测出的是光通量的数值.但是实际上太阳能电池板是根据照度来转换电能的，照度越强功率值越大太阳能电池和电池板测试解决方案已有 158 次阅读2011-6-25 11:51|个人分类:光伏文档|关键词:解决方案太阳能电池电池板迅速增长的太阳能产业对太阳能电池及电池板测试有极为紧迫的需要。

太阳能电池无光照特性测量实验目的在没有光照时，太阳能电池主要结构为一个二极管，测量该二极管在正向偏压时的伏安特性曲线实验器材THQTN-1型太阳能电池特性测试仪（太阳能电池板、光功率计探头、直流电压表、直流电流表、直流稳压电源、负载电阻、入射光强指示、白炽灯、导轨等）实验原理一．太阳能电池板结构以硅太阳能电池为例，结构示意如图1。

硅太阳能电池是以硅半导体材料制成的大面积PN 结经串联、并联构成。

在N 型材料层面上制作金属栅线为面接触电极，这样就形成了太阳能电池板。

为了减少光电池表面的反射损失，一般在表面覆盖一层减反射膜。

二．无光照时，太阳能电池正向U I -特性太阳能电池工作原理基于光伏效应。

当光照射到太阳能电池板时，太阳能电池能够吸收光的能量。

并将所吸收的光子的能量转换为电能。

在没有光照时，可将太阳能电池视为一个二极管，其正向电压与通过的电流I 的关系为0(1)U I I e β=- 式中，o I 和β是常数。

实验步骤：一．测量太阳能电池无光照时的伏安特性实验条件：用遮光罩挡光，使太阳能电池无光照。

太阳能电池正向电压测量范围：0～3.00V ，测量10个点，变化明显处测量间隔要小。

测量电路如图2所示。

太阳光电极 N P 型射膜图1 太阳能电池板结构示意图图2二.步骤：1.用导线按照电路图将实物连接好。

2.太阳电池合上暗室盖，电流表选择2mA档。

3.调节直流稳压电源，使电压值显示为数据表所示4.记录相应数据填入数据表中。

5.根据表格画出太阳电池无光照下的伏安特性曲线。

实验完成，整理好导线及器材。

实验结论：画出太阳能电池无光照时的伏安特性曲线。

仪器介绍：太阳能电池特性测试实验仪主要由两部分组成：1．太阳能电池实验仪部分有：太阳能电池板及锁紧螺钉，光功率计探头，白炽灯，导轨，底座，实验装置如图2所示。

图22．太阳能电池测试仪部分有：直流电压表，直流电流表，入射光强指示，直流稳压电源，负载电阻。

测试仪面板如图3所示。

《太阳能光伏系统及磷酸铁锂电池系统检验指南》随着全球对可再生能源的度不断提高，太阳能光伏系统及磷酸铁锂电池系统作为一种重要的可再生能源，其检验与认证的重要性日益凸显。

本指南旨在为相关检验人员提供关于太阳能光伏系统及磷酸铁锂电池系统的检验方法和流程的指导，以确保其质量和性能符合相关标准和规范。

外观检验：检查太阳能电池板表面是否光滑、洁净，无明显划痕、凹陷、污染等缺陷。

性能测试：通过专业仪器测量太阳能电池板的光电转换效率、电压、电流等性能指标，确保其符合设计要求。

耐久性测试：模拟实际使用环境，对太阳能电池板进行高温、低温、湿度等环境条件下的耐久性测试，以评估其使用寿命。

接地测试：检查太阳能电池板的接地装置是否牢固可靠，以满足安全要求。

外观检验：检查电池组外壳是否有破损、变形、锈蚀等缺陷，同时检查电池连接线及螺栓是否紧固。

性能测试：通过充放电测试、容量测试、内阻测试等专业仪器对磷酸铁锂电池的性能进行全面检测，确保其符合设计要求。

安全性能测试：进行过充测试、短路测试、高温测试等安全性能测试，以评估磷酸铁锂电池的安全性能。

循环寿命测试：通过模拟实际使用环境，对磷酸铁锂电池进行充放电循环测试，以评估其循环寿命。

检验过程中要遵循相关安全操作规程，避免因操作不当导致的意外事故。

对于重要数据要进行记录和备份，以保证可追溯性。

对于不合格产品要按照相关规定进行处置，避免对环境造成污染。

《太阳能光伏系统及磷酸铁锂电池系统检验指南》对于确保产品质量和性能具有重要意义。

在实际操作过程中，检验人员要严格按照相关标准和规范进行操作，以保证检验结果的准确性和可靠性。

对于检验过程中发现的问题要及时进行处理和反馈，以促进产品质量和性能的不断提升。

随着人们对可再生能源的度不断提高，太阳能光伏组件的应用越来越广泛。

与此磷酸铁锂电池作为一种高能量密度、长寿命的电池，在电动汽车、电力储能等领域得到了广泛应用。

为了充分利用太阳能资源，提高磷酸铁锂电池的使用效率，需要设计一种太阳能光伏组件对磷酸铁锂电池进行充电的电路。

太阳能电池特性实验仪能源短缺和地球生态环境污染已经成为人类面临的最大问题。

本世纪初进行的世界能源储量调查显示，全球剩余煤炭只能维持约216年，石油只能维持45年，天然气只能维持61年，用于核发电的铀也只能维持71年。

另一方面，煤炭、石油等矿物能源的使用，产生大量的CO 2、SO 2等温室气体，造成全球变暖，冰川融化，海平面升高，暴风雨和酸雨等自然灾害频繁发生，给人类带来无穷的烦恼。

根据计算，现在全球每年排放的CO 2已经超过500亿吨。

我国能源消费以煤为主，CO 2的排放量占世界的15%，仅次于美国，所以减少排放CO 2、SO 2广义地说，太阳光的辐射能、水能、风能、生物质能、潮汐能都属于太阳能,它们随着太阳和地球的活动，周而复始地循环，几十亿年内不会枯竭，因此我们把它们称为可再生能源。

太阳的光辐射可以说是取之不尽、用之不竭的能源。

太阳与地球的平均距离为1亿5千万公里。

在地球大气圈外，太阳辐射的功率密度为1.353kW /m 等温室气体，已经成为刻不容缓的大事。

推广使用太阳辐射能、水能、风能、生物质能等可再生能源是今后的必然趋势。

2，称为太阳常数。

到达地球表面时，部分太阳光被大气层吸收，光辐射的强度降低。

在地球海平面上，正午垂直入射时，太阳辐射的功率密度约为1kW /m 2太阳能发电有两种方式。

光—热—电转换方式通过利用太阳辐射产生的热能发电，一般是由太阳能集热器将所吸收的热能转换成蒸气，再驱动汽轮机发电，太阳能热发电的缺点是效率很低而成本很高。

光—电直接转换方式是利用光生伏特效应而将太阳光能直接转化为电能，光—电转换的基本装置就是太阳能电池。

，通常被作为测试太阳电池性能的标准光辐射强度。

太阳光辐射的能量非常巨大，从太阳到地球的总辐射功率比目前全世界的平均消费电力还要大数十万倍。

每年到达地球的辐射能相当于49000亿吨标准煤的燃烧能。

太阳能不但数量巨大，用之不竭，而且是不会产生环境污染的绿色能源，所以大力推广太阳能的应用是世界性的趋势。

如何用万能表检测太阳能电池板的瓦数
小功率的太阳能电池板可以测量，大功率的只用万用表是不行的。

1、把光伏电池置于100mW/c㎡的光源照射下，且光伏电池输出两端开路时所测得的输出电压值。

使用万用表的直流电压档，红表笔接电池板正极，黑表笔接电池板负极测量。

2、短路电流：是指将光伏电池在标准光源的照射下，在输出短路时流过光伏电池两端的电流。

测量短路电流的一般方法是，用内阻小于1欧的电流表接到光伏电池的两端进行测量。

用万用表的直流电流档，红表笔接电池板正极，黑表笔接电池板负极。

3、计算：最大输出功率（Pm）：最大输出工作电压（Vpm）×最大输出工作电流（Ipm）。

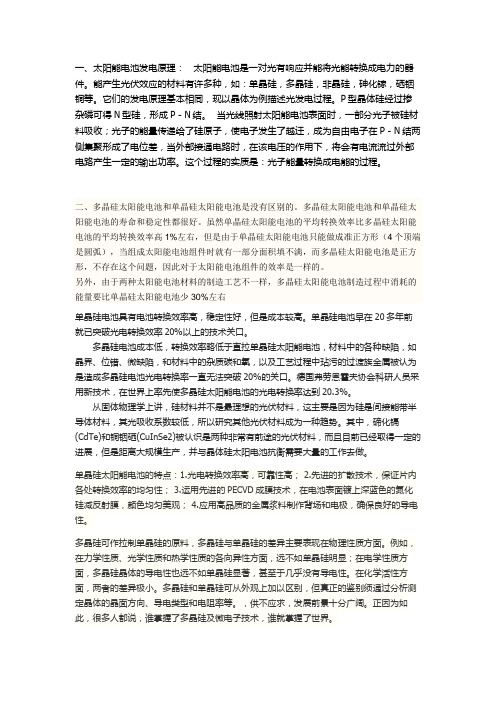

一、太阳能电池发电原理：太阳能电池是一对光有响应并能将光能转换成电力的器件。

能产生光伏效应的材料有许多种，如：单晶硅，多晶硅，非晶硅，砷化镓，硒铟铜等。

它们的发电原理基本相同，现以晶体为例描述光发电过程。

P型晶体硅经过掺杂磷可得N型硅，形成P－N结。

当光线照射太阳能电池表面时，一部分光子被硅材料吸收；光子的能量传递给了硅原子，使电子发生了越迁，成为自由电子在P－N结两侧集聚形成了电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。

这个过程的实质是：光子能量转换成电能的过程。

二、多晶硅太阳能电池和单晶硅太阳能电池是没有区别的。

多晶硅太阳能电池和单晶硅太阳能电池的寿命和稳定性都很好。

虽然单晶硅太阳能电池的平均转换效率比多晶硅太阳能电池的平均转换效率高1%左右，但是由于单晶硅太阳能电池只能做成准正方形（4个顶端是圆弧），当组成太阳能电池组件时就有一部分面积填不满，而多晶硅太阳能电池是正方形，不存在这个问题，因此对于太阳能电池组件的效率是一样的。

另外，由于两种太阳能电池材料的制造工艺不一样，多晶硅太阳能电池制造过程中消耗的能量要比单晶硅太阳能电池少30%左右单晶硅电池具有电池转换效率高，稳定性好，但是成本较高。

单晶硅电池早在20多年前就已突破光电转换效率20%以上的技术关口。

多晶硅电池成本低，转换效率略低于直拉单晶硅太阳能电池，材料中的各种缺陷，如晶界、位错、微缺陷，和材料中的杂质碳和氧，以及工艺过程中玷污的过渡族金属被认为是造成多晶硅电池光电转换率一直无法突破20%的关口。

德国弗劳恩霍夫协会科研人员采用新技术，在世界上率先使多晶硅太阳能电池的光电转换率达到20.3%。

从固体物理学上讲，硅材料并不是最理想的光伏材料，这主要是因为硅是间接能带半导体材料，其光吸收系数较低，所以研究其他光伏材料成为一种趋势。

其中，碲化镉(CdTe)和铜铟硒(CuInSe2)被认识是两种非常有前途的光伏材料，而且目前已经取得一定的进展，但是距离大规模生产，并与晶体硅太阳电池抗衡需要大量的工作去做。

太阳能光伏电池检验报告模板1. 检测目的本报告旨在对太阳能光伏电池进行全面的检验，包括性能测试、可靠性评估和质量控制。

2. 检测方法2.1 性能测试通过以下测试方法对太阳能光伏电池进行性能评估：- 光照强度测试：测量太阳光照射下的电池输出功率。

- 最大功率点追踪测试：确定电池在不同负载条件下的最大功率输出点。

- 电流-电压曲线测试：绘制电池在不同电流和电压条件下的工作特性曲线。

2.2 可靠性评估通过以下测试方法对太阳能光伏电池的可靠性进行评估：- 温度循环测试：在高温和低温环境下反复进行电池的工作和非工作状态切换。

- 湿度试验：将电池暴露在高湿度环境下，观察其性能变化和耐受能力。

- 绝缘电阻测试：检测电池的绝缘性能，评估其能否在潮湿环境下保持稳定。

2.3 质量控制通过以下测试方法对太阳能光伏电池的质量进行控制：- 尺寸和外观检查：检查电池的外观是否完好，并测量其尺寸是否符合规格要求。

- 断路电压测量：测量电池在开路条件下的电压，评估其质量和一致性。

3. 检测结果根据以上的检测方法，对太阳能光伏电池进行了全面检验，并得出以下结果：- 性能测试结果：电池在不同光照强度下的输出功率符合规格要求，最大功率点追踪准确。

- 可靠性评估结果：电池经过温度循环和湿度试验后，性能尚未出现明显变化，绝缘电阻稳定。

- 质量控制结果：电池尺寸和外观完好，断路电压一致。

4. 结论根据本次检测结果，太阳能光伏电池经过全面检验，满足性能、可靠性和质量要求。

建议继续进行持续监测，以确保电池在使用过程中保持稳定性能。

5. 参考文献- [参考文献1]- [参考文献2]- [参考文献3]。

太阳能电池板的性能测试与评估技巧太阳能电池板是一种利用太阳能将光能转化为电能的设备，广泛应用于家庭、工业和商业领域。

为了确保太阳能电池板的性能达到预期，需要进行性能测试与评估。

本文将介绍太阳能电池板性能测试与评估的技巧和方法。

一、光电转换效率测试光电转换效率是评估太阳能电池板性能的重要指标之一。

光电转换效率指的是太阳能电池板将太阳光转化为电能的能力。

测试光电转换效率的方法有多种，常用的是室外和室内测试。

室外测试是在实际的太阳光下进行的。

测试时需要确保太阳能电池板完全暴露在阳光下，并且没有任何遮挡物。

通过测量太阳能电池板输出的电流和电压，可以计算出光电转换效率。

室内测试则是在实验室环境下进行的。

测试时需要使用模拟太阳光源，模拟太阳光照射太阳能电池板。

同样通过测量电流和电压来计算光电转换效率。

二、温度特性测试太阳能电池板的性能与温度密切相关。

温度过高或过低都会影响太阳能电池板的效率。

因此，进行温度特性测试是必要的。

温度特性测试可以通过暴露太阳能电池板在不同温度下进行。

测试时需要将太阳能电池板暴露在不同温度的环境中，然后测量输出的电流和电压。

通过对比不同温度下的输出数据，可以评估太阳能电池板的温度特性。

三、耐久性测试太阳能电池板需要长时间稳定运行，因此耐久性测试是必不可少的。

耐久性测试主要包括长时间稳定运行测试和环境适应性测试。

长时间稳定运行测试是将太阳能电池板长时间暴露在实际工作环境中进行的。

通过监测太阳能电池板的输出电流和电压，评估其在长时间运行下的稳定性。

环境适应性测试是将太阳能电池板暴露在不同环境条件下进行的。

测试时需要模拟不同的气候条件，如高温、低温、湿度等。

通过观察太阳能电池板在不同环境下的表现，可以评估其适应不同环境的能力。

四、性能评估指标除了上述的测试方法，还有一些性能评估指标可以用来评估太阳能电池板的性能。

1. 填充因子（Fill Factor）：填充因子是指太阳能电池板输出电流和输出电压之间的比值。

太阳能电池板标准测试方法（模拟太阳能光）一、开路电压：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，直接测试值为开路电压；二、短路电流：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，直接测试值为短路电流；三、工作电压：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，正负极并联一个相对应的电阻，（电阻值的计算：R=U/I），测试值为工作电压；四、工作电流：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，串联一个相对应的电阻，（电阻值的计算：R=U/I），测试值为工作电流。

问:太阳能电池板在阴天或日光灯下能产生电吗?答:准确的说法是产生很小的电流.基本上可以说是忽略不计. 问:在白炽灯下或阳光下能产生多大电流? 答:在白炽灯下距离远近都是有差别的.同样阳光下上午,中午,下午,产生的电流也是不同的.问:太阳能测试标准是什么?在白炽灯下多大灯泡多远距离测试算标准呢?答:太阳能测试标准光照强度为:40000LUX,温度:25度.我们做过测试一般白炽灯100W, 距离0.5-1CM,这样测试和标准测试相差不大.问:太阳能电池板寿命是多长时间?答:一般封装方式不同使用寿命会不同,一般钢化玻璃/铝合金外框封装寿命20年以上.环氧树脂封装15年以上.问:为什么太阳能电池在太阳底下和出厂测试参数不同?答: 99%工厂用流明计测出的是光通量的数值.但是实际上太阳能电池板是根据照度来转换电能的，照度越强功率值越大迅速增长的太阳能产业对太阳能电池及电池板测试有极为紧迫的需要。

如今的解决方案大体又有两种：一是全套专用的系统，二是利用现有标准化仪器及软件进行系统集成。
