恒定电流单元试题

恒定电流练习题一、选择题1．关于闭合电路的性质，以下说法正确的是( D )A．电源短路时，输出电流无限大B．电源断路时，路端电压无限大C．外电路电阻越大，输出电流越大D．外电路电阻越大，路端电压越大2．湖南省长沙市一中R1和R2分别标有“2 1.0AΩ”和“4 0.5AΩ”，将它们串联后接入电路中，如右图所示，则此电路中允许消耗的最大功率为( A )Ａ．1.5W Ｂ．3.0W Ｃ．5.0 W Ｄ．6.0W3．在图所示的电路中，电源电动势为E、内电阻为r．在滑动变阻器的滑动触片P从图示位置向下滑动的过程中( AC)A．电路中的总电流变大B．路端电压变大C．通过电阻R2的电流变小D．通过滑动变阻器R1的电流变小4．山西省山大附中在如图A-10-45-8所示电路中，当变阻器R3的滑动头P向b端移动时( B )A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小5．福建省龙岩二中如图7所示电路中，电源内阻不能忽略，两个电压表均为理想电表。

当滑动变阻器R2的滑动触头P移动时，关于两个1R2图A-10-45-8电压表V 1与V 2的示数，下列判断正确的是（ AC ）A ．P 向a 移动，V 1示数增大、V 2的示数减小B ．P 向b 移动，V 1示数增大、V 2的示数减小C ．P 向a 移动，V 1示数改变量的绝对值小于V 2的示数改变量的绝对值D ．P 向b 移动，V 1示数改变量的绝对值大于V 2的示数改变量的绝对值6．湖南省长沙市一中如图所示的电路中，电源电动势为E ，内阻为r ，R 为可变电阻，其余电阻为定值电阻．则开关S 闭合后，当R 变小时，以下说法正确的是 ( A ) A ．电阻R 1的功率变大 B ．电阻R 2的功率变小 C ．电阻R 3的功率变大 D ．电阻R 4的功率变大7．江苏省淮阴中学2010届高三摸底考试在如图所示的电路中，圈①、②处可以接小灯泡、电压表（为理想电表）。

恒定电流单元测试姓名班级一、选择题（每小题3分，共45分）1．关于电流，下列说法中正确的是[ ]A．通过导线截面的电量越多，电流越大B．电子运动的速率越大，电流越大C．单位时间内通过导体截面的电量越多，导体中的电流越大D．因为电流有方向，所以电流是矢量2．对于有恒定电流通过的导体，下列说法正确的是[ ]A．导体内部的电场强度为零B．导体是个等势体C．导体两端有恒定的电压存在D．通过导体某个截面的电量在任何相等的时间内都相等3．如图所示为两电阻R1和R2的伏安特性曲线。

若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是[ ]A．电阻R1的阻值较大B．电阻R2的阻值较大C．电阻R1的发热功率较大D．电阻R2的发热功率较大4．用电器离电源L米，线路上的电流为I，为使在线路上的电压降不超过U，已知输电线的电阻率为ρ。

那么，输电线的横截面积的最小值是[ ]A．ρL／R B．2ρLI／UC．U／ρLI D．2UL／Iρ5．如图甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是[ ]A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对6．校准过程中发现待测表（即改装表）的读数比标准电流表的读数稍大，若灵敏电流计G的满偏电流值是准确的，则出现误差的原因可能是[ ]A．R g的测量值比真实值偏大B．R g的测量值比真实值偏小7．如图-4所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是[ ]A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路8．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1 D．以上都不对9．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。

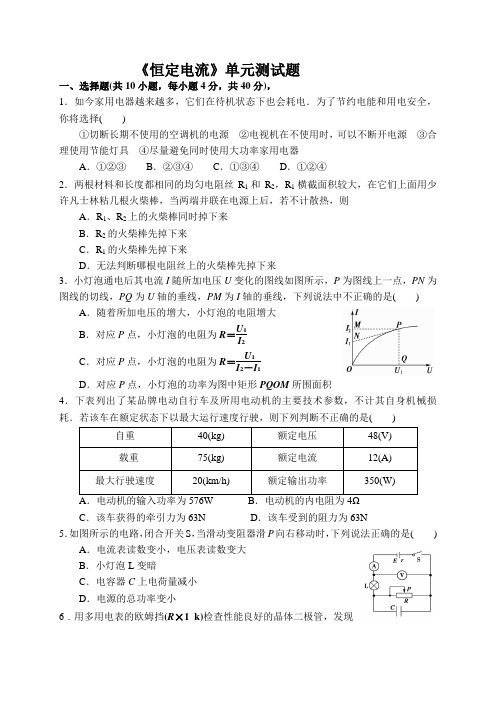

《恒定电流》单元测试题一、选择题(共10小题，每小题4分，共40分)，1．如今家用电器越来越多，它们在待机状态下也会耗电．为了节约电能和用电安全，你将选择( )①切断长期不使用的空调机的电源 ②电视机在不使用时，可以不断开电源 ③合理使用节能灯具 ④尽量避免同时使用大功率家用电器A ．①②③B ．②③④C ．①③④D ．①②④2．两根材料和长度都相同的均匀电阻丝R 1和R 2，R 1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则A ．R 1、R 2上的火柴棒同时掉下来B ．R 2的火柴棒先掉下来C ．R 1的火柴棒先掉下来D ．无法判断哪根电阻丝上的火柴棒先掉下来3．小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，下列说法中不正确的是( )A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝U 1I 2 C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围面积4．下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则下列判断不正确的是( )C ．该车获得的牵引力为63ND ．该车受到的阻力为63N5．如图所示的电路，闭合开关S ，当滑动变阻器滑P 向右移动时，下列说法正确的是( )A ．电流表读数变小，电压表读数变大B ．小灯泡L 变暗C ．电容器C 上电荷量减小D ．电源的总功率变小6．用多用电表的欧姆挡(R ×1 k)检查性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明( )A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很大C．此时黑表笔接的是二极管的正极D．此时红表笔接的是二极管的负极7．利用左下图所示电路可以测出电压表的内阻．已知电源的内阻可以忽略不计，R为电阻箱．闭合开关，当R取不同阻值时，电压表对应有不同读数U.多次改变电阻箱的阻值，所得到的1U－R图象应该是下图中的哪一个()8．有一种测量人体重的电子秤，其原理图如图所示，它主要由三部分构成：踏板、压力传感器R(阻值可随压力大小而变化的电阻器)、显示体重的仪表Ⓖ(实质是理想电流表)，设踏板的质量可忽略不计，已知仪表Ⓖ的量程为3A，电源电动势为12V，内阻为2Ω，压力传感器R的阻值随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N 和Ω)．下列说法正确的是()A．该秤能测量的最大体重是1300NB．体重为1300N应标在仪表Ⓖ刻度盘2A刻度处C．该秤零刻度线(即踏板空载时的刻度线)应标在仪表Ⓖ刻度盘零刻度处D．该秤零刻度线应标在仪表Ⓖ刻度盘的最右端9．如图所示，电源电动势为E，内电阻为r.当滑动变阻器的触片P从右端滑到左端时，若电压表V1、V2示数变化的绝对值为ΔU1和ΔU2，则下列说法中正确的是()A．小灯泡L1、L3变暗，L2变亮B．小灯泡L2变暗，L1、L3变亮C．ΔU1＜ΔU2D．ΔU1＞ΔU210．在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如下图所示．电源内阻不计，导线连接良好．若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a．电珠L不亮；电流表示数几乎为零b．电珠L亮度增加；电流表示数增大c．电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断d．电珠L不亮；电流表从示数增大到线圈烧断与上述a，b，c，d四种现象对应的电路序号为()A．③①②④B．③④②①C．③①④②D．②①④③二、填空与实验题(共3小题，共20分)．11．在“测定金属丝电阻率”的实验中，需要测出其长度L、直径d和电阻R.(1)用螺旋测微器测金属丝直径时读数如图甲，则金属丝的直径为________mm.(2)若用图乙测金属丝的电阻，则测量结果将比真实值________．(选填“偏大”或“偏小”)(3)用电压表和电流表测金属丝的电压和电流时读数如图，则电压表的读数为________V，电流表的读数为________A.12．利用伏安法测量干电池的电动势和内阻，现有的器材为：干电池：电动势约为1.5V，电压表：量程1V，内阻998.3Ω，电流表：量程1A，滑动变阻器：最大阻值10Ω，电阻箱：最大阻值99999.9Ω，单刀单掷开关一个，导线若干(1)设计测量电源电动势和内阻的电路并将它画在指定的方框内．(2)为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的________倍，电阻箱阻值为________Ω.(3)下图是根据电流表和改装的电压表测出的实验数据作出的U－I图象，由图可知，电源的电动势E＝________V，内阻r＝________Ω.13、有一根细长而粗细均匀的金属管线样品，横截面如图所示。

恒定电流单元测试题一、选择题1．对于欧姆定律,理解正确的是（）A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U =IR可知，导体两端的电压随电阻的增大而增高D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电动势的数值等于内外电压之和D．电源电动势与外电路的组成有关3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。

要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻4．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．6AC．三只电阻两端的总电压为21V D．电阻R2的阻值为20Ω5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）A.R1上的火柴棒先掉下来B.R2上的火柴棒先掉下来C.R1和R2上的火柴棒同时掉下来D.无法判断哪根先掉7.用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A.应选用电流表外接电路，此时测量值比真实值大B.应选用电流表外接电路，此时测量值比真实值小C.应选用电流表内接电路，此时测量值比真实值大D.应选用电流表内接电路，此时测量值比真实值小8、某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，则出现此种情况的原因可能是（R 1 、R 2阻值相差不大）（ ）A ．AB 段断路 B ．BC 段断路 C ．AB 段短路D ．BC 段短路9、如图所示的电路中，电源电动势为E ，内阻为r ，R 1和R 2是两个定值电阻。

恒定电流单元检测试题1、导线A 电阻为R ，A 中电流强度为I ，通电时间为t ，导线B 的电阻为R/2，B 中电流强度为I/4，通电时间为2t ，那么：(1)相同的时间通过导线A 与B 横截面的电量之比为（ ）A.2:1B.1:2C.4:1D.1:4(2)时间t 内电流通过A 做功与时间2t 内电流通过B 做功之比为（ ）A.32:1B.16:1C.8:1D.1:42.一条粗细均匀的电阻丝电阻为R ，其横截面直径为d ，若将它拉制成直径为d/10的均匀细电阻丝，其电阻变为（ ）A.10000RB.1000RC.100RD.R/1003；电源的电动势和内电阻都保持一定，在外电路的电阻逐渐变小的过程中，下面说法错误的是（ ）A ．路端电压一定逐渐变小B ．电源的输出功率一定逐渐减小C ．电源内部消耗的电功率一定逐渐变大D ．电源的输出电流一定变大4：如图所示，电源E 的电动势为3.2V ，电阻R 的阻值为30 ，小灯泡L 的额定电压为3.0V ，额定功率为4.5W ，当开关S 接位置1时，电压表读数为3V ，那么当开关S 接位置2时，小灯泡L 的发光情况是（ ）A ．很暗，甚至不亮B ．正常发光C ．不正常发光，略亮D ．小灯泡有可能被烧坏5．两个电热器连接如图14-28所示，其中R 1=R 3=10Ω，R 2=R 4=40Ω，今将输入端接在电压U 的电路中，那么它们功率的关系是( )A ．P 1>P 2>P 3>P 4B ．P 1>P 3>P 2>P 4C ．P 2>P 1>P 3>P 4D ．P 4>P 3>P 2>P 1图14-28 图14-376．如图14-29所示为甲、乙两灯泡的I 一U 图象．根据图象，计算甲、乙两灯泡并联在电压为220V 的电路中，实际发光的功率约为 ( )A ．15W 、30WB ．30W 、40WC ．40W 、60WD ．60W 、100W7．如图14-33所示，直线A 为电源a 的路端电压与电流的关系图像，直线B 为电源b 的路端电压与电流的关系图像，直线C 为一个电阻R 的两端电压与电流的关系图像．将这个电阻R 分别接到a ，b 两电源上，那么( )A ．R 接到a 电源上，电源的效率较高B ．R 接到b 电源上，电源的输出功率较大C ．R 接到a 电源上，电源的输出功率较大，但电源效率较低D ．R 接到b 电源上，电阻的发热功率和电源的效率都较高8；在如图14-34所示电路中，当变阻器R 3的滑片P 向b 端移动时( )A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小9；．如图15-35所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P 向右移动时，三个灯泡亮度的变化情况是（ ）A ．L 1变亮，L 2和L 3皆变暗B ．1L 变暗，2L 不能确定， 3L 变暗C ．1L 变暗，2L 变亮，3L 变亮D ．1L 变亮，2L 变亮，3L 变暗图14-34图14-3510：理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

恒定电流单元测试卷1姓名：___________班级：___________一、选择题：（标单选的题，只有一个答案正确。

标多选的题，有多个答案正确）1.（单选）对电流概念的正确理解是 （ ）A ．通过导体的横截面的电量越多，电流越大B ．单位时间内通过导体横截面的电量越大，电流越大C ．电流有方向，它是一个矢量D ．电流的方向就是电荷移动的方向2.（单选）下列说法中正确的是( )A ．电流的方向就是电荷移动的方向B ．在一直流电源的外电路上，电流的方向是从电源正极流向负极C ．电流都是由电子的移动形成的D ．电流是有方向的量，所以是矢量3.（单选）有a 、b 、c 、d 四个电阻，它们的U —I 关系如图所示，则图中 电阻最大的是（ ）A ．aB ．bC ．cD ．d4.(单选)有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是( )A ． 6∶4∶3B ．3∶4∶6C ．2∶3∶4D ．4∶3∶25、(单选)三个10Ω的电阻串联后与理想电表连接如图所示，将A 、B 接在10V 的电源上，则表V1 、V2 、A 的示数为（ ）A 、310V 、310V 、31AB 、10V 、10V 、1AC 、10V 、0V 、1AD 、0V 、10V 、31A6、(单选)在下列四组用电器中，属于纯电阻用电器的一组是( )A ．电风扇和电动机B ．白炽灯和电烙铁C ．洗衣机和电冰箱D ．电解槽和电吹风7、（单选）两个电阻分别标有“1A，4W”和“2A，1W”，则它们的电阻之比为（）A．2:1 B． 16:1 C． 4:1 D． 1:168.(单选)将标有“220V 100W”的灯泡接在电压为110V的电路中，灯泡的实际功率是(不考虑温度对电阻的影响)A. 20W B . 25W C. 50W D. 100W9.（单选）一根导线电阻为10Ω，把他对折起来，电阻为（）A．5 Ω B． 4ΩC． 2.5Ω D．2 Ω10.（单选）通过一个导体电流是5A,经过4min通过该导体一个截面的电量是( ) A．20C B．50CC．1200C D．2000C11、（多选）如图电路中，电压UAB=9V，电阻R1消耗的功率P1=15W，R2的电流I2=2A，R3=2Ω，则可得（）A、电阻R1=0.2ΩB、电阻R1=0.6ΩC、电阻R2=2ΩD、电阻R2=3Ω12、（多选）如图所示，一个有3 V和30 V两种量程的电压表，表头内阻为15 Ω，满偏电流为1 mA，则有关R1、R2的阻值正确的是（）A．R1为3000Ω B．R1为2985Ω C．R2为27000Ω D．R2为30000Ω13、阻值较大的电阻R1和R2串联后，接入电压U恒定的电路，如图所示，现用同一电压表依次测量R1与R2的电压，测量值分别为U1和U2，则（）14、如图所示，L1 、L2是两个规格不同的灯泡，当他们如图所示连接时，恰好都能正常发光。

恒定电流单元测试一、选择题（48分）1．以下说法中，正确的是( )A ．采用伏安法测电阻时，只要仪器选得正确，可保证没有系统误差B ．用伏安法测电阻，不论是用电流表外接法，还是电流表内接法，都存在系统误差C ．用欧姆表测电阻，既准确又方便D ．伏安法测电阻，存在系统误差的原因是由于电流表的分压2．如下图所示，用伏安法测电阻，若电流表内阻1Ω，电压表内阻5000Ω，R x 约为10Ω，则下图中哪个测量结果较为准确？测量值比真实值偏大还是偏小( )A ．甲电路，偏大B ．甲电路，偏小C ．乙电路，偏大D ．乙电路，偏小3.如右图所示电路，用伏安法测量电阻的大小。

电阻R ＝320Ω时，电流表的示数是15mA ，电压表的示数是4.5V 。

如果用这个电路测量未知电阻R ′，电流表的示数是13mA ，电压表的示数是5.2V ，则电阻R ′的大小是( )A ．R >420ΩB ．400Ω<R ′<420ΩC ．R ′＝420ΩD ．无法确定4. 5.6.7.8.二、实验题（36分）9.（12分）用伏安法测定一个待测电阻R x的阻值(阻值约为200Ω)，实验室提供如下器材。

电池组E：电动势3V，内阻不计电流表A1：量程0～15mA，内阻约为100Ω电流表A2：量程0～300μA，内阻为1 000Ω电压表V：量程0～15V，内阻约为15kΩ滑动变阻器R1：阻值范围0～20Ω定值电阻R2，阻值为9 000Ω开关S、导线若干请回答下列问题：(1)在实验中要求尽可能准确地测量R x的阻值，选择的电表为________(填写器材代号)；(2)在下面的方框中画出测量R x阻值的完整电路图，并在图中标明器材代号；(3)调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是________μA。

10.（14分）利用电流表和电压表测定一节干电池的电动势和内电阻要求尽量减小实验误差．应该选择的实验电路是图中的______选填“甲”或“乙”．现有开关和导线若干，以及以下器材：A.电压表B.电压表C.滑动变阻器D.滑动变阻器E.电流表F、电流表实验中电压表应选用______；电流表选应用______，滑动变阻器应选用______选填相应器材前的字母采用甲电路测量，误差情况是___，___；采用乙电路测量，误差情况是____，______选填“”、“”或“”11.（10分）为了测量一个量程为3V的电压表的内阻R V(约几千欧姆)，可以采用图甲电路。

高中物理选修3-1《恒定电流》单元测试题高二物理阶段性复习质量检测一本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。

考试时间90分钟。

注意事项：1．答卷前将学校、姓名、准考号填写清楚。

2．选择题的每小题选出答案后，用铅笔把机读卡上对应题目的答案标号涂黑。

其它小题用钢笔或圆珠笔将答案写在答题卡上。

第一卷（选择题，共48分）一、 选择题（本题共12小题，每小题4分，共48分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对得4分，选不全的得2分，有选错或不答的得0分。

）1．如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中， 下列表述正确的是 ( ) A ．路端电压变小 B ．电流表的示数变大 C ．电源内阻消耗的功率变小 D ．电路的总电阻变大2．如图所示为某一电源的U -I 曲线，由图可知 ( ) A ．电源电动势为2.0 VB ．电源内阻为31ΩC ．电源短路时电流为6.0AD ．电路路端电压为1.0 V 时，电路中电流为5.0 A3．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为（ ） A ．1Ω B ．2Ω C ．4Ω D ．8Ω4．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理323 事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系 （ ）A ．与门B ．或门C ．非门D ．与非门5．如图所示的电路中，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则( ) A ．电容器中的电场强度将增大 B ．电容器上的电荷量将减少 C ．电容器的电容将减小 D ．液滴将向上运动6．如图所示电路中，当开关S 闭合时，电流表和电压表读数的变化情况是 ( )A ．两表读数均变大B ．两表读数均变小C ．电流表读数增大，电压表读数减小D ．电流表读数减小，电压表读数增大7．如右图所示的电路中，A 、B 两灯原来正常发光，忽然B 灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是(电源内阻不计) ( ) A ．R 1断路B ．R 2断路C ．R 3断路D ．灯A 断路8．如图所示，某一导体的形状为长方体，其长、宽、高之比为a ∶b ∶c =5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4。

《恒定电流》单元检测题（附答案）一、选择题1. 如图所示的电解池内，通电1s ，在这期间共有3C 的正离子和3C 的负离子通过截面xy ，则这个电路中的电流是（ ） (A)0A (B)1.5A (C)4A (D)6A2. 如图所示4种导电器件的伏安特性曲线中,满足欧姆定律 的是( )3. 将一根长为l.，横截面积为S 、电阻率为ρ的电阻丝，截为等长的两段，再把两段并联起来，作为一根电阻丝使用，它的电阻和电阻率分别是（ ）（A ）ρl/4S ，ρ/2 （B ）ρl/4S ，ρ （C ）ρl/8S ，ρ/2 （D ）ρl/8S ，ρ4. 如图所示，电阻R 1=20Ω，电动机的绕组R 2＝10Ω。

当电键打开时，电流表的示数是0．5A ，当电键合上后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率应是( )(A)I ＝1．5A (B)I ＜1．5A (C)P ＝15W (D)P ＜15W5. 如图所示电路，总电压U 保持不变，滑动变阻器总电阻为2R ，当滑动片位于变阻器中点O 时，四个电流表A 1、A 2、A 3、A 4的示数相等，都等于I 0，当滑动片向左移到O ′点时（ ）（A ）A 1的示数大于I 0 （B ）A 2的示数大于I 0 （C ）A 3的示数大于I 0 （D ）A 4的示数大于I 0 6. 电源电动势是2V 表示(A)该电源在通有2A 电流时每1s 能提供1J 的电能 (B)该电源在通有1A 电流时每1s 能提供2J 的电能 (C)该电源不接用电器时端电压是2V(D)该电源每提供1J 电能就有2C 电量通过电源7. 如图所示，直线A 为电源的路端电压U 与电流I 关系的图像，直线B 是电阻R 的两端电压U 与电流I 的关系图像，用该电源与电阻R 组成闭合电路，电源的输出功率和电源的效率分别为（ ） （A ）4W ，33% （B ）2W ，33% （C ）2W ，67% （D ）4W ，67%8. 用伏安法测量未知电阻R x 的数值，已知R x 约为几百欧，电压表内阻为5k Ω，电流表内阻为0．05Ω，为减少测量值R x 的误差，应选择的电路是图中的哪一个？( )二、填空题9. 如下图所示电路，电池组的内阻r =4Ω，外电阻R 1＝2Ω，当滑动变阻器R 2的电阻调为4Ω时，电源内部的电热功率为4W ，则电源的最大输出功率为____W ．欲使R 2的电功率达到最大值，则R 2应调为______Ω．10. 如下图所示电路，电容C ＝200μF ，电阻R 1＝1Ω，R 2＝1.8Ω，每个电池的电动势都是1.5V ，内阻都是0.1Ω.当开关S 2断开，S 1闭合，电路稳定后电容器所带电量为_____C .如将S 2闭合，在S 2闭合瞬间，通过a 、b 间的电流方向是________. 11.在图所示的虚线框内有由导线、电池和两个电阻R 1及R 2组成的电路，A 、B 、C 、D 是该 电路的四个接线柱。

恒定电流章节练习一、单选题(本大题共32小题，共128.0分)1.如图，直线A为某电源的U-I图线，曲线B为标识不清的小灯泡L1的U-I图线，将L1与该电源组成闭合电路时，L1恰好能正常发光．另有一相同材料制成的灯泡L2，标有“6V，22W”，下列说法中正确的是（）A.电源的内阻为3.125ΩB.把灯泡L1换成L2，L2可能正常发光C.把灯泡L1换成L2，电源的输出功率可能相等D.把灯泡L1换成L2，电源的输出功率一定变小2.如图所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”，下列说法正确的是（）A.甲为“非”门，输出为“1”B.乙为“或”门，输出为“0”C.乙为“与”门，输出为“0”D.丙为“或”门，输出为“0”3.在图中所示的电路中，当滑动变阻器的滑动触片向b端移动时（）A.伏特表V读数增大，电容C的电荷量在减小B.安培表A的读数增大，电容C的电荷量在增大C.伏特表V的读数增大，安培表A的读数减小D.伏特表V的读数减小，安培表A的读数增大4.如图所示为两电阻R1和R2的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是（）A.电阻R1的阻值比电阻R2的阻值大B.电阻R2阻值比电阻R1的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小5.在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源与电阻R组成闭合电路．由图象判断错误的是（）A.电源的电动势为3 V，内阻为0.5ΩB.电阻R的阻值为1ΩC.电源的效率为80%D.电源的输出功率为4 W6.如图甲所示电路中，电源电动势为E，内阻为r，R1为滑动变阻器，R2为定值电阻，闭合开关S，当滑动变阻器的滑动触头P滑动的过程中，四个理想电表的示数都发生变化，图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，则说法正确的是（）A.图线a表示的是电压表V1的示数随电流表示数变化的情况B.图线b表示的是电压表V2的示数随电流表示数变化的情况C.图线c表示的是电压表V2的示数随电流表示数变化的情况D.此过程中电压表V3示数的变化量△U3和电流表示数变化量△I的比值绝对值变大7.如图为某智能手机电池上的信息，电池支持“9V2A”快充技术，电池充满仅需约1.3小时，轻度使用状态可使用一天．下列说法正确的是（）A.9.88W h为该电池的电量B.4.35V为该电池的电动势C.轻度使用时的平均功率约0.1WD.根据数据可以计算得到该电池的容量约为2600m A h8.如图所示，直线A、B分别为电源a，b的路端电压与电流的关系图线，设两个电源的内阻分别为r a和r b，若将电阻R分别接到a，b两电源上，则（）A.r a＞r bB.R接到A电源上，电源的效率较高C.R接到B电源上时，电源内阻的热功率较高D.不论R多大，电源A的输出功率总比电源B的输出功率大9.满足下列哪一个条件，金属导体中就产生恒定电流？（）A.有自由电子B.导体两端有电势差C.导体两端有方向不变的电压D.导体两端有恒定电压10.理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干．设电动机线圈电阻为R1，它与电热丝电阻值R2串联后接到直流电源上，吹风机两端电压为U，电流为I、消耗的功率为P，则下列关系式中正确的是（）A.P=UIB.P=I2（R1+R2）C.P＞UID.P＜I2（R1+R2）11.铅蓄电池的电动势为2V，这表示（）A.电路中每通过1C的电量，电源就把2J的电能转化为化学能B.蓄电池两极的电压为2VC.蓄电池在1秒内将2J的化学能转化为电能D.蓄电池将化学能转化为电能的本领比一节干电池（电动势为1.5V）的大12.如图所示电路中，电源电动势为E，内阻为r=R，各定值电阻的阻值均为R．先只闭合开关s1，此时电源效率为η1；再闭合开关S2，此时电源效率为η2，则η1与η2的比值为（）A.2：1B.4：3C.4：51D.5：613.如图所示，图线表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A.R1：R2=3：1B.把R1拉长到原来的3倍长后电阻等于R2C.将R1与R2串联后接于电源上，则功率之比P1：P2=1：3D.将R1与R2并联后接于电源上，则电流比I1：I2=1：314.通过一个导体的电流是5A，经过4min通过该导体横截面的电荷量是（）A.20 CB.50 CC.1200 CD.2000 C15.关于三个公式P=UI、P=I2R、P=U2R的适用范围，以下说法正确的是（）A.第一个公式普遍适用于求电功率，后两式普遍适用于求热功率B.在纯电阻电路中，三个公式既适用于求电功率，又适用于求热功率C.在非纯电阻电路中，三个公式都适用于求电功率D.由U=IR 可知，三个公式没有任何区别，它们表达相同的意义，所求P 既是电功率也是热功率 16.关于电功、电功率和焦耳定律，下列说法中不正确的是（ ） A.电功率越大，电流做功越快，电路中产生的焦耳热一定越多 B.W=UI t 适用于任何电路，而W=I 2R t =U 2R t 只适用于纯电阻的电路C.在非纯电阻电路中，UI ＞I 2R D.焦耳热Q=I 2R t 适用于任何电路17.如图所示的两条图线分别表示同一电源的内阻发热功率P r 以及电源的总功率P 随干路电流I 的变化图线，其中抛物线OBC 为电源的内阻发热功率P r 随干路电流I 的变化图线，直线OAC 为电源的总功率P 随干路电流I 的变化图线．若线段AB 对应的横坐标为2A ，那么图象中线段AB 所表示的功率差以及电流I=2A 时所对应的外电阻分别为（ ）A.6W 0.5ΩB.2W 0.5ΩC.2W 0.1ΩD.4W 0.3Ω18.一根粗细均匀的电阻丝阻值为R ，若温度不变，则下列情况中其电阻仍为R 的是（ ） A.长度和横截面半径都增大一倍时 B.当长度不变、横截面积增大一倍时 C.当截面积不变、长度增大一倍时 D.当长度和横截面积都缩小一半时 19.初速度为零的电子进入电压为 U 的加速电场，经加速后形成横截面积为S 、电流为I 的电子束．电子电量e 、质量m ，则在刚射出加速电场时，一小段长为△l 的电子束内电子个数为（ ） A.I△l e√m 2eU B.I△l eS √m 2eU C.I eS √m 2eU D.SI△l e√m2eU20.某同学将一直流电源的总功率 PE 、输出功率 PR 和电源内部的发热功率 P r 随电 流 I 变化的图线画在同一坐标系中，如图 中的 a 、b 、c 所示．M 为 c 图线的最 高点也是 b 、c 的交点．则下列说法中正确的是（ ）A.图线b 表示输出功率PR 随电流 I 变化的关系B.图中a 线最高点 N 对应的功率为最大输出功率C.在a 、b 、c 三条图线上分别取横坐标相同的 A 、B 、C 三点，这三点的纵坐标一定满足关系y A =y B +y CD.b 、c 线的交点 M 与a 、b 线的交点 N 的横坐标之比一定为 1：2，纵坐标之比 一定为 1：3 21.在如图所示的电路中，R 1、R 2、R 3和R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r ，设电流表A 1的读数为I 1，电流表A 2的读数为I 2，电压表A 1的示数为U 1，电压表V 2的读数为U 2，当R 5的滑动触点向a 端移动过程中，电流表A 1的读数变化量大小为△I 1，电流表A 2的读数变化量大小△I 2，电压表V 1的读数变化量大小为△U 1，电压表V 2的读数变化量大小为△U 2，则（ ） A.I 1变大、△U 1＞△U 2，△U 1△U 1不变B.I 1变大，△U 1＜△U 2，△U 1△I 1变小C.I 1变小，I 2变小，△U 2△I 2变小 D.U 1变小，U 2变小，U 2I 2不变22.图表是某逻辑电路的真值表，该电路是（ ） 输入 输出 0 0 1 0 1 0 1 0 0 1 1A.B.C.D.23.如图所示电路中，R 2、R 3、R 4为定值电阻，当滑动变阻器R 1的滑动头向左滑动时，三个理想电表的示数都发生变化，电流表A 1、A 2、A 3的示数变化量的绝对值分别为△I 1、△I 2、△I 3，下列说法中正确的是（ ） A.电流表A 1的示数一定减小 B.电流表A 2的示数一定增大 C.△I 3一定大于△I 1 D.△I 1一定大于△I 224.小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线过P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线．则下列说法中不正确的是（ ）A.随着所加电压的增大，小灯泡的电阻减小B.对应P 点，小灯泡的电阻为R=U 1I 1C.对应P 点，小灯泡的电阻为R=U 1I 2D.对应P 点，小灯泡的电阻为R=U 1I2−I 125.如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度45处，现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为（ ）A.16RB.10RC.5RD.4R26.如图所示，平行板电容器与直流电源、理想二极管（正向电阻为零可以视为短路，反向电阻无穷大可以视为段路）连接，电源负极接地．初始电容器不带电，闭合开关S 稳定后，一带电油滴位于电容器极板间的P 点且处于静止状态．下列说法正确的是（ ）A.减小极板间的正对面积，带电油滴会向下移动，且P 点的电势会降低B.减小极板间的正对面积，带电油滴会向上移动，且P 点的电势会降低C.将下极板上移，带电油滴向上运动D.断开开关S ，带电油滴将向下运动27.机动车的尾气含有铅等大量有害物质，并且也是造成地球“温室效应”的重要因素之一．电动汽车因其无尾气排放且噪音小等因素，正在逐渐被人们接受．某国产品牌电动汽车的铭牌如下，已知蓄电池储存的电能等于其容量乘输出电压，则下列说法正确的是（ ）规格后轮驱动直流电动机车型：60″电动汽车电动机额定输出功率：1675W整车质量：400kg额定转速：600r/min蓄电池（容量I t=800A h，输出电压：U≥36V）额定工作电压/电流：36V/50AA.电动汽车正常工作时消耗的电功率1675WB.电动机的内阻为0.5ΩC.蓄电池充满电后储存的电能不小于2.88×104JD.充满电后在额定功率下连续行驶的时间不小于16h28.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A.1.2A，0.22AB.0.98 A，0.22 AC.0.96 A，0.24 AD.0.24 A，1.2 A29.如图所示的U～I图线中，Ⅰ是电源的路端电压随电流变化的图线，Ⅱ是某电阻两端的电压随电流变化的图线，用该电源向该电阻供电时电阻上消耗的功率和电源的电动势（）A.4w和2VB.2w和3VC.2w和2VD.4w和3V30.某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系如图所示，用此电源和电阻R1、R2组成电路．R1、R2可以同时接入电路，也可以单独接入电路．在所有可能的各种接法中，下列说法正确的是（）A.将R1、R2并联后接到电源两端，电源输出功率最大，电源效率最低B.将R1、R2并联后接到电源两端，电源输出功率最小，电源效率最高C.将R1、R2串联后接到电源两端，电源输出功率最小，电源效率最低D.将R1、R2串联后接到电源两端，电源输出功率最大，电源效率最高31.两根材料相同的均匀导线A和B，其长度分别为lm和2m，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为( )A.2：3B.1：3C.1：2D.3：132、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

§1导体中的电场和电流【典型例题】【例1】如图验电器A 带负电，验电器B 不带电，用导体棒连接A 、B 的瞬间，下列叙述中错误的是（ A ）A 、有瞬时电流形成，方向由A 到BB 、A 、B 两端的电势不相等C 、导体棒内的电场强度不等于零D 、导体棒内的自由电荷受电场力作用做定向移动【解析】A 、B 两个导体，由A 带负电，在A 导体周围存在指向A 的电场，故B 端所在处的电势B ϕ应高于A 端电势A ϕ；另外导体棒中的自由电荷在电场力的作用下，发出定向移动，由于导体棒中的自由电荷为电子，故移动方向由A 指向B ，电流方向应有B 到A 。

【答案】A【例2】在彩色电视机的显像管中，从电子枪射出的电子在加速电压U 的作业下被加速，且形成的电流强度为I 的平均电流，若打在荧光屏上的高速电子全部被荧光屏吸收。

设电子的质量为m ，电荷量为e ，进入加速电场之前的速度不计，则在t 秒内打在荧光屏上的电子数为多少？【解析】本题已知的物理量很多，有同学可能从电子被电场加速出发，利用动能定理来求解，如这样做，将可求得电子打到荧光屏的速度，并不能确定打到荧光屏上的电子数目，事实上，在任何相等时间里，通过电子流动的任一横截面的电荷量是相等的，荧光屏是最后的一个横截面，故有t 时间里通过该横截面的电量Q=It ，这样就可得到t 时间里打在荧光屏上的电子数目，n=eIt e Q = 【例3】如图所示的电解槽中，如果在4s 内各有8c 的正、负电荷通过面积为0.8㎡的横截面AB ，那么⑴在图中标出正、负离子定向移动的方向；⑵电解槽中的电流方向如何？⑶4s 内通过横截面AB 的电量为多少？⑷电解槽中的电流为多大？【解析】⑴电源与电解槽中的两极相连后，左侧电极电势高于右侧电极，由于在电极之间建立电场，电场方向由左指向右，故正离子向右移动，负离子向左移动⑵电解槽中的电流方向向右⑶8C 的正电荷向右通过横截面AB ，而8C 的负电荷向左通过该横截面，相当于又有8C 正电荷向右通过横截面，故本题的答案为16C⑷由电流强度的定义I=416=t Q =4A 【基础练习】一、选择题：1、下列关于电流的说法中正确的是（ ）A 、只要导体中有电荷运动，就有电流B 、导体中没有电流时，导体内的电荷是静止的C 、导体中的电流一定是自由电子定向移动形成的D 、电流可能是由正电荷定向移动形成的，也可能是负电荷定向移动形成的2、形成持续电流的条件是（ ）A、只要有电压加在物体的两端B、必须保持导体两端有电压C、只在导体两端瞬间加电压D、只要有大量的自由电荷3、关于电流的方向下列说法中正确的是（）A、在金属导体中电流的方向是自由电子定向移动的B、在电解液中，电流的方向为负离子定向移动的方向C、无论在何种导体中，电流的方向都与负电荷定向移动的方向相反D、在电解液中，由于是正负电荷定向移动形成的电流，所以电流有两个4、在电源的正、负极间连接一根粗细均匀的导线，在导线内部就会形成电场，下列说法中正确的是（）A、导线内部形成的电场，只有电源产生B、导线内部形成的电场，有电源和导线上堆积的电荷共同产生C、导线内的电场线应和导线平行D、导线内电场线应指向导线的某一侧5、下列关于电流的说法中，正确的是（）A、电流有方向所以电流强度是矢量B、大小不随时间变化的电流叫恒定电流C、方向不随时间变化的电流叫恒定电流D、通常所说的直流电常常是指恒定电流6、下列关于电流的说法中，正确的是（）A、金属导体中，电流的传播速率就是自由电子定向迁移的速率B、温度升高时金属导体中自由电子热运动加快，电流也就增大C、电路接通后，电子由电源出发，只要经过一个极短的时间就能到达用电器D、通电金属导体中，自由电子的运动是热运动和定向移动的合运动二、填空题：7、在金属内部，能自由移动的电荷是；在酸、碱、盐等液体内部能自由移动移动的电荷是（填“原子”、“原子核”、“电子”、“正离子”或“负离子”）8、某电解槽中，在5s内通过某一固定截面向左迁移的负离子所带的总电量为0.20C，则该电解槽中电流强度为A，电流方向为。

For personal use only in study and research; not forcommercial use高二恒定电流单元测试题一一 选择题。

1、铜的摩尔质量为M ，密度为ρ，每摩尔铜原子有n 个自由电子，今有一横截面积为S 的铜导线，当通过的电流为I 时，电子定向移动的平均速率为( ) A ．光速c B ．neSM I C ．neSM I ρ D ．ρneS MI2、以下说法正确的是（ ）A ．在外电路中和电源内部，正电荷都受静电力作用，所以能不断定向移动形成电流B ．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C ．在电源内部正电荷能从负极到正极是因为电源内部只存在非静电力而不存在静电力D ．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加3、（双选）用甲、乙两个完全相同的电流表表头改装成量程分别为5V 和10V 的电压表，串联后测量12V 的电压，则（ )A ．两表的电压示数相同，均为6VB ．两表头的指针的偏角相同C ．两表头的指针的偏角不相同D ．两表的电压示数不相同 4、（双选）温度能明显地影响金属导体和半导体材料的导电性能，在右图所示的图象中分别为某金属和某半导体的电阻随温度变化的关系曲线，则( )A.图线1反映半导体材料的电阻随温度的变化B.图线2反映金属导体的电阻随温度的变化C.图线1反映金属导体的电阻随温度的变化 D 图线2反映半导体材料的电阻随温度的变化5、下图为测量某电源电动势和内阻时得到的U -I 图线.用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V .则该电路可能为( )6、如图所示为汽车蓄电池与车灯（电阻不变）、启动电动机组成的电路，蓄电池内阻为，电流表和电压表均为理想电表.只接通S1时，电流表示数为10 A，电压表示数为12 V，再接通S2，启动电动机工作时，电流表示数变为8 A，则此时通过启动电动机的电流是( )A.2 AB.8 AC.50 AD.58 A7、如图所示，直线OAC为某一直流电源的总功率P随电流I的变化图线；抛物线为同一电源内部的发热功率P r随电流I的变化图线，若AB线段对应的横坐标为2 A，那么AB的长度所表示的功率及电源在A点时所对应的外电阻分别为( )A.2 W，0.5 ΩB.4 W，2 ΩC.2 W，1 ΩD. W，2 Ω8、某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图所示的电路，接通电源后，可能出现的情况是( )A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮9、如图所示为用伏安法测电阻的一种常用电路.以下分析正确的是( )A.此接法的测量值大于真实值B.此接法的测量值小于真实值C.此接法要求待测电阻阻值小于电流表内阻D.开始实验时滑动变阻器滑动头P应处在最左端10、电压表由电流表G与电阻R串联而成，如图所示.若在使用中发现此电压表的读数总比R 1R 2RS 1S 2准确值稍小一些，采取下列哪种措施可能加以改进( ) A.在R 上串联一个比R 小得多的电阻 B.在R 上串联一个比R 大得多的电阻 C.在R 上并联一个比R 小得多的电阻 D.在R 上并联一个比R 大得多的电阻11、联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系 （ ） A ．与门 B ．或门 C ．非门 D ．与非门 12、额定电压都是110 V ，额定功率P A =100 W 、P B =40 W 的A 、B 两只灯，接在220 V 的电路中，既使电灯都正常发光，又使电路消耗的电功率最小的连接方式是下图中的( )13、为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具 放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到 断针的存在。

《恒定电流》单元测试卷一、单项选择题。

(共12小题，共48分)1、R 1和R 2分别标有“2Ω、1.0A”和“4Ω、0.5A”，将它们串联后接入电路中，如图所示，则此电路中允许消耗的最大功率为（ ）A. 6.0 WB. 5.0 WC. 3.0 WD. 1.5 W2、如图所示，R 1是可变电阻器.电压表、电流表可看做理想电表，电源内阻不计.闭合开关S ，两电表都有一定示数.适当调节可变电阻器，能使电压表的示数加倍，而电流表的示数减半.则电阻R 2消耗的电功率将（ ）A ．变为原来的1/2B ．变为原来的1/4C ．变为原来的4倍D ．与原来相同3、一平行板电容器C ，极板是水平放置的，它和三个可变 电阻及电源连接成如图所示的电路。

今有一质量为m 的带电油滴悬浮在两极板之间静止不动，要使油滴上升，可采用办法是（ ）A ．增大R 1B ．增大R 2C ．增大R 3D ．减小R 14、在研究微型电动机的性能时，可采用图所示的实验电路。

当调节滑动变阻器R ， 使电动机停止转动时，电流表和电压表的示数分别为0.5 A 和1.0 V ；重新调节R ，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A 和15.0V 。

则有关这台电动机正常运转时的说法正确的是（ ）A ．电动机的输出功率为8 wB ．电动机的输出功率为30 WC ．电动机的内电阻为7.5 ΩD ．电动机的内电阻为2Ω 5、关于闭合电路的性质，下列说法不正确的是（ ）A.外电路断路时，路端电压最高B.外电路短路时，电源的功率最大C.外电路电阻变大时，电源的输出功率变大D.不管外电路电阻怎样变化，其电源的内、外电压之和保持不变6、如图所示，甲、乙两电路中电源完全相同，电阻R 1＞R 2，在两电路中分别通过相同的电荷量q 的过程中，下列判断正确的是（ ）A.电源内部产生电热较多的是乙电路B.R 1上产生的电热比R 2上产生的电热多C.电源做功较多的是甲电路D.电源做功较多的是乙电路7、调整如图所示电路的可变电阻R 的阻值，使电压表V 的示数增大△U ，在这个过程中（ ）A 、通过R 1的电流增加，增加量一定等于1R U∆ B 、R 2两端电压减小，减小量一定等于△UC 、通过R 2的电流减小，但减小量一定等于2R U ∆D 、路端电压增加，增加量一定等于△U8、如图所示，一电压表和可变电阻器R 串联后接在一个电压恒定的电源两端，如 果可变电阻的阻值减小到原来的41，电压表的示数将由U 变为2U ，则不正确的是（ ） A ．流过R 的电流将增大到原来的2倍B ．R 两端的电压将减来原来的21C ．R 上消耗的功率将变为原来的21D ．当R 阻值变为零时，电压表示数将增大到3U9、如图所示电路的三根导线中有一根是断的。

恒定电流-物理单元检测题-含参考答案本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

共150分考试用时120分钟。

第Ⅰ卷（选择题共40分）一、每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，每小题4分。

1．关于电阻率，下列说法正确的是（ ）A ．电阻率是表征材料导电性的物理量，电阻率越大，导电的性能越好。

B ．各种材料的电阻率都与温度有关，金属导体的电阻率随温度的升高而增大。

C ．超导体是指当温度降低到接近绝对零度的某一临界温度时，它的电阻突然变为零。

D ．有些的合金的电阻率几乎不受温度的影响，通常用它们制成标准的电阻。

2．先后按图中（1）、（2）所示电路测同一未知电阻阻值R x ，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为6V ，电流表示数为2mA ，那么按图（2）所示电路测得的结果应有（ ）A ．电压表示数为6V ，电流表示数为2mAB ．电压表示数为6V ，电流表示数小于2mAC ．电压表示数小于6V ，电流表示数小于2mAD ．电压表示数小于6V ，电流表示数大于2mA 3．有人在调制电路时用一个“100k Ω81W ”的电阻和一个“300k Ω、81W ”的电阻串联，作为400k Ω的电阻使用，此时两串联电阻允许消耗的最大功率为（ ）A ．21W B ．81W C ．61W D ．41W 4．如图所示的电路中，已知电容C 1=C 2，电阻R 1>R 2，电源的电动势为E ，内阻不计，当电键S 接通时，下列说法正确的是（ ）A ．C 1的电量变多，C 2的电量变少B ．C 1的电量变少，C 2的电量变多 C ．C1和C 2的电量都变多D ．C 1和C 2的电量都变少5．如图所示，是测定两个电源的电动势和内电阻实验中得到的电流和路端电压图线，则应有（ ） A ．当I 1=I 2时，电源总功率P 1=P 2 B ．当I 1=I 2时，外电阻R 1=R 2 C ．U 1=U 2时，电源输出功率P 出1<P 出2D ．当U 1=U 2时,电源内部消耗的电功率P 内1<P 内26．如图所示电路中，电源电动势为12V ，内电阻不能忽略，闭合S 后，调整R 的阻值，使电压表的示数增大∆U=2V ，在这一过程中（ ）A ．通过R 1的电流增大，增大量为∆U/R 1B ．R 2两端的电压减小，减小量为∆UC ．通过R 2的电流减小，减小量小于∆U/R 2D ．路端电压增大，增大量为∆U7．如图所示，电源电动势为ε， 内电阻为r ，L 1、L 2、L 3为三个相同的灯泡，下面关于各灯的叙述正确的是（ ）A ．当滑片P 位于ab 中点时，灯L 3的功率是L 1的4倍B ．当滑片P 位于ab 中点向 移动时，灯L 2变暗C ．当滑片P 位于ab 中点向b 端移动时，灯L 3变亮D ．当滑片P 位于a 端向b 端移动时，灯L 1变暗8．如图所示的电路中，闭合电键，灯L 1、L 2正常发光，由于电路出现故障，突然发现灯L 1变亮，灯L 2变暗，电流表 的读数变小，根据分析，发生的故障可能是（ ）A ．R 1断路B ．R 2断路C ．R 3短路D ．R 4短路9．图所示电路中，各灯额定电压和额定功率分别是：A 灯“10V 10W ”，B 灯“60V 60W ”， C 灯“40V 40W ”，D 灯“30V 30W ”。

第二章 《恒定电流》单元测试题一、选择题1．关于电源电动势大小的说法，正确的是（ ） A ．同一种电池，体积越大，电动势也越大B ．电动势的大小表示电源把其他形式的能转化为电能的本领的大小C ．电路断开时，电源的非静电力做功为0，电动势并不为0D ．电路中电流越大，电源的非静电力做功越多，电动势也越大 2．铅蓄电池的电动势为2 V ，这表示（ ） A ．蓄电池两极间的电压为2 VB ．蓄电池能在1 s 内将2 J 的化学能转变成电能C ．电路中每通过1 C 电量，电源把2 J 的化学能转化为电能D ．电路中通过相同的电荷量时，蓄电池比1节干电池非静电力做的功多 3．在1 min 内通过阻值为5 Ω的导体横截面的电量为240 C ，那么加在该导体两端的电压是（ ）A ．20 VB ．48 VC ．120 VD ．1 200 V4．横截面积为S 的铜导线，流过的电流为I ，设单位体积的导体中有n 个自由电子，电子的电量为q ，此时电子的定向移动的平均速度设为v ，在时间Δt 内，通过导线横截面的自由电子数为（ ）A ．n v S ΔtB ．n v ΔtC ．q t I ∆ D ．qStI ∆ 5．图1所示是两个不同电阻的I-U 图象，则图象①②表示的电阻及两电阻串联或并联后的I-U 图象所在区域分别是 （ ）A ．①表示大电阻值的图象，并联后在区域IIIB ．①表示小电阻值的图象，并联后在区域ⅡC ．②表示大电阻值的图象，并联后在区域Ⅱ图1D．②表示大电阻值的图象，串联后在区域III6．如图2所示，定值电阻R ＝20 Ω，电动机线圈的电阻R 0＝10 Ω，当开关S 断开时，电流表的示数是0.5 A 。

当开关S 闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率P 应是（ ）A ．I ＝1.5 AB ．I ＜1.5 AC ．P ＝15 WD ．P ＜15 W7．如图3所示，用半偏法测量一只电流表的内阻，下列各组主要操作步骤及排列次序正确的是（ ）A ．闭合S 1，调节R 1使电流表满偏，再闭合S 2，调节R 2使电流表半偏，读出R 2的阻值B ．闭合S 1，调节R 1使电流表满偏，再闭合S 2，调节R 1使电流表半偏，读出R 2的阻值C ．闭合S 1、S 2，调节R 1使电流表满偏，再调节R 2使电流表半偏，读出R 2的阻值D ．闭合S 1、S 2，调节R 2使电流表满偏，再调节R 1使电流表半偏，读出R 2的阻值 8．如图4所示，两个定值电阻R 1、R 2串联后接在电压U 稳定于12V 的直流电源上，有人把一个内阻不是远大于R 1、R 2的电压表接在R 1两端，电压表的示数为8 V 。
