电机断相保护器的应用

电机综合保护器的应用电机综合保护器的应用电机综合保护器的应用【摘要】为了解决电机运行过程中出现的缺相、过载、短路、漏电等故障，设计一套保护功能为一体的多功能电机综合保护器是不仅能够实现对各类电动机负载，配电负载的控制和保护，还能增强实时监控功能，保证在各种危险情况做出及时反应，从而确保生产安全的顺利进行。

【关键词】电机综合保护器应用维护注意事项一、电机综合保护器及特点电机综合保护器主要用于风机、水泵、电动机等负载的控制和保护，将过载、过流、欠压、过压、欠流、短路、缺相、漏电、相位等综合功能于一身，具有以下特点：(一)功能强大，性能优越。

电机综合保护器利用先进的计算机技术和高性能的集成芯片，整机功能强大，性能优越。

精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠的测试。

三相电流，电压，及各种故障代码显示在LED，液晶显示屏上，直观明了。

(二)具备存储技术，参数设定，一机多用的特点。

电机保护器采用先进的实时采样技术，具有MCU微处理器和E2PROM存储技术，参数设置，电源切断后已设参数仍保存下来，勿须再设定。

(三)配有RS485串行数字接口，便于上位机(PC)进行数字通迅。

二、电机综合保护器的结构和功能电机综合保护器实现了传统的断路器(熔断器)，接触器，过载(或过流，断相)保护继电器的集成，具有起动器，隔离器和具有远距离自动控制和就地直接人力控制功能等主要功能，具有面板指示及机电信号报警功能，具有过电压保护功能，具有断相缺相保护功能，具有协调配合的时间――电流保护特性(具有反时限，定时限三段保护特性和瞬时)。

具体来说如下：(一)保护功能。

电机综合保护器除了具有通用的保护功能之外，还有自启动、通信启动和关闭，并能够根据电流，过电压、欠电压、三相电流不平衡、自启动等功能，用户可自由取舍。

(二)设置功能。

智能型电机综合保护器有设置键，数据键和移位键，设置超出范围时就会提醒用户重新设置，以避免故障。

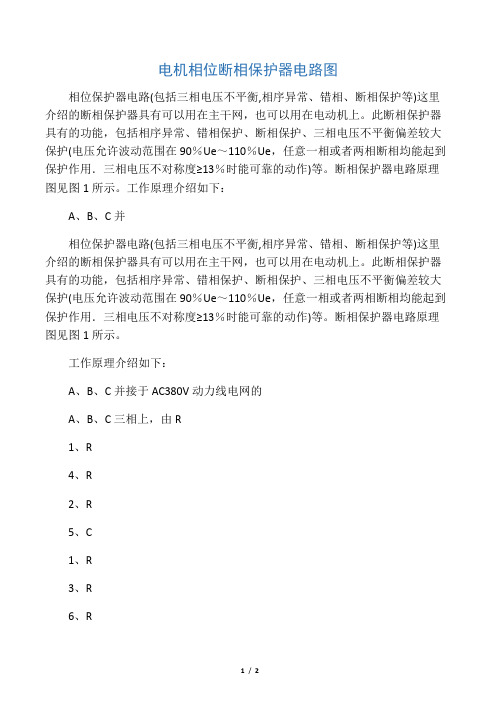

电机相位断相保护器电路图相位保护器电路(包括三相电压不平衡,相序异常、错相、断相保护等)这里介绍的断相保护器具有可以用在主干网，也可以用在电动机上。

此断相保护器具有的功能，包括相序异常、错相保护、断相保护、三相电压不平衡偏差较大保护(电压允许波动范围在90％Ue～110％Ue，任意一相或者两相断相均能起到保护作用．三相电压不对称度≥13％时能可靠的动作)等。

断相保护器电路原理图见图1所示。

工作原理介绍如下：A、B、C并相位保护器电路(包括三相电压不平衡,相序异常、错相、断相保护等)这里介绍的断相保护器具有可以用在主干网，也可以用在电动机上。

此断相保护器具有的功能，包括相序异常、错相保护、断相保护、三相电压不平衡偏差较大保护(电压允许波动范围在90％Ue～110％Ue，任意一相或者两相断相均能起到保护作用．三相电压不对称度≥13％时能可靠的动作)等。

断相保护器电路原理图见图1所示。

工作原理介绍如下：A、B、C并接于AC380V动力线电网的A、B、C三相上，由R1、R4、R2、R5、C1、R3、R6、R16、R17、C6组成的移相电路。

在相序正确、不缺相的正常电压下，则由二极管D5、D7、D8、D13组成的整流输入端的矢量电压较小，整流后的电压也小。

当缺相和相序错误时，则输出电压瞬时上升到13v左右。

经V4滤波、R8限流后，由D9稳压，R9、R10、R11降压匹配后经C5滤波．经限流电阻R12输入给比较器LM358的②脚，作为被检测的信号电压。

供电由380V／13V变压器接于A、B两相。

经C2滤波、R7限流降压、D6稳压、C3再次滤出瞬时波后，一路做LM358的供电，另一路由R13、R14分压后产生5—7V的基准电压。

输入给LM358的③脚。

经LM358电压比较器输出比较后的判断信号。

经稳压和限压电路后(C7、D14是提高门限电压，防止单个脉冲电压干扰误动作)，由O1驱动继电器动作。

ABC接入电网中如果相序正确，且没有缺相现象JDQ1动作吸合。

浅谈电动机保护器动力公司乐臻欣摘要：通过对电动机保护器产品的基本原理及应用的介绍，使得对该类型保护器有初步的了解。

关键字：电动机、保护器、智能化1、引言在现代工业中，电动机作为一种拖动机械成为了所有动力机械的基础，随着科学技术的不断进步和工艺控制的不断完善，尤其是自动化程度的不断提高，对电动机的控制和保护的要求也越来越高，同时现在的生产中对电机设备的可靠性和稳定性要求极高，一旦发生事故，必须马上找出故障原因及时进行处理消除故障以保证恢复生产。

我们过去一直采用热继电器作为电动机的过载保护和控制元件，由于元件质量和工艺的原因，已经无法满足日益发展的工艺自动化需要，为此我们应该采用电动机保护器来作为电动机的保护元件，不但可以有效的保障电机的运行，彻底取代热继电器，同时提高了保护率，能有显著的经济效果，下面我们就电动机保护器的运用做简单的介绍。

2、基本工作原理：电机保护器是最近十来年才发展起来的新型电子式多功能电动机综合保护装置，它集过（轻）载保护、缺相、过（欠）压、堵转、漏电、接地及三相不平衡等低压保护于一身，具有设定精度高、节电、动作灵敏、工作可靠等优点，是传统热继电器的理想替代品，他通常是由电流传感器、比较电路、单片机活出口继电器等几个部分组成。

基本原理及工作过程如图：传感器将电动机的电流变化线性的反映至保护器的采样端口，经过整流、滤波等环节，转换成与电动机电流成正比的直流电压信号，送到相应部分与给定的保护参数进行比较处理，再经单片机回路处理推动功率回路使得继电器动作。

当电机由于驱动部分过载导致电流增大时，从电流传感器取得的电压信号将增大，此电压值大于保护器的整定值时，过载回路工作，RC延时电路经过一定的（可调）延时驱动出口继电器动作，使得接触器切断主回路，欠压及缺相保护等工作原理基本相同。

3、系统功能（1）保护功能电动机保护器可以实现电机的综合保护，具有功能有接地保护、断相保护、短路保护、过（轻）负荷保护、不平衡保护、堵转保护、过（欠）压保护等。

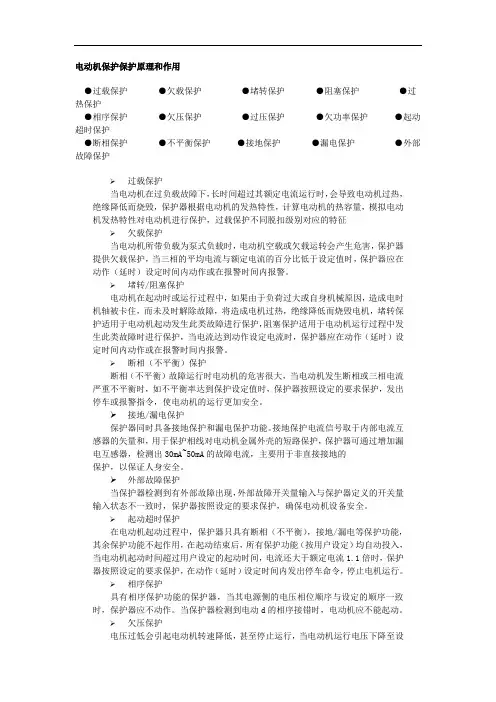

电动机保护保护原理和作用●过载保护●欠载保护●堵转保护●阻塞保护●过热保护●相序保护●欠压保护●过压保护●欠功率保护●起动超时保护●断相保护●不平衡保护●接地保护●漏电保护●外部故障保护➢过载保护当电动机在过负载故障下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护，过载保护不同脱扣级别对应的特征➢欠载保护当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载保护，当三相的平均电流与额定电流的百分比低于设定值时，保护器应在动作（延时）设定时间内动作或在报警时间内报警。

➢堵转/阻塞保护电动机在起动时或运行过程中，如果由于负荷过大或自身机械原因，造成电时机轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障进行保护，阻塞保护适用于电动机运行过程中发生此类故障时进行保护，当电流达到动作设定电流时，保护器应在动作（延时）设定时间内动作或在报警时间内报警。

➢断相（不平衡）保护断相（不平衡）故障运行时电动机的危害很大，当电动机发生断相或三相电流严重不平衡时，如不平衡率达到保护设定值时，保护器按照设定的要求保护，发出停车或报警指令，使电动机的运行更加安全。

➢接地/漏电保护保护器同时具备接地保护和漏电保护功能。

接地保护电流信号取于内部电流互感器的矢量和，用于保护相线对电动机金属外壳的短路保护，保护器可通过增加漏电互感器，检测出30mA~50mA的故障电流，主要用于非直接接地的保护，以保证人身安全。

➢外部故障保护当保护器检测到有外部故障出现，外部故障开关量输入与保护器定义的开关量输入状态不一致时，保护器按照设定的要求保护，确保电动机设备安全。

➢起动超时保护在电动机起动过程中，保护器只具有断相（不平衡），接地/漏电等保护功能，其余保护功能不起作用，在起动结束后，所有保护功能（按用户设定）均自动投入，当电动机起动时间超过用户设定的起动时间，电流还大于额定电流1.1倍时，保护器按照设定的要求保护，在动作（延时）设定时间内发出停车命令，停止电机运行。

ND 系列电压相序多功能保护器1产品概述ND 系列电压相序多功能保护器（又称三相电源监视器、相序保护器、过欠压保护器等）主要用于交流50/60HZ ，额定电压460V 以下，工业三相 220V 、380V 、440V 、460V 等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、缺相、逆 相（相序）、三相电压不平衡等提供继电保护，产品广泛应用于空压机、电动机、配电箱、水泵、油泵、中央空调机组、电控箱、配 电柜、起重机等，如中央空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工 作电压正常的不可缺少的保护产品。

本产品符合 GB14085.5 - 2001 eqv IEC60947 - 1: 1999 标准。

警告！本产品一般是对三相电源的电源侧采样，不得安装在变频电流的输岀侧!2结构特点1） 安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接独立安装或 HT35导轨安装2） 指 示 灯：以5个指示灯分别来指示：正常，缺相（电压三相不平衡） ，逆相，过压，欠压。

3） 外型尺寸： 68mm x 30mm x 76mm 。

3保护特性1） 缺相保护：指被保护线路在运行状态或非运行状态时，任意一相发生断相故障，延时 2S 动作。

2） 逆相保护：防止L1、L2、L3三相交流相序接错的一种保护措施，延时2S 动作。

3）电压不平衡保护：指三相电压不平衡将会影响线路安全运行的一种保护措施，三相不平衡率=X 100%>10%时，保护延时 2S 动作。

4） 过压保护：指被保护线路电压高于设定值，延时 5） 欠压保护：指被保护线路电压低于设定值，延时4主要技术数据 1）主电路：1） 额定电压：220VAC ，380VAC ，440VAC ，460VAC 。

2） 主电路的连接导线：绝缘铜线其载面积1.0〜2.5m m 。

若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针 型接线头，以确保连接可靠。

JXD-A型相序/断相保护器介绍一、本保护器简介：JXD-A型相序/断相保护器本保护器为相序、断相、欠压保护为一体的产品。

相序保护对电机来讲是较重要的保护，尤其是对不允许电机反转的产品更为重要，装置了本保护器即能得到可靠保证。

对各类电机而言，动态断相保护（电机在运转时发生三相电源中的一相断路，称为动态断相）亦至关重要。

动态断相发生时，极易造成电机在很短时间内损坏或烧毁，安装配置了本产品即可达到保护的目的。

由于国内有些地区的电网情况不好，常会有过低电压产生，造成电机电流增大，易损坏电机。

本产品可以在电源电压过低时切断电源，以起到保护电机的作用。

本保护器为正向状态型，即正常工作时，内部继电器吸合，相关指示灯亮。

本保护器为电压型，与电机功率大小无关。

二、本保护器功能特点：1、相序检测功能：当控制系统得电，本产品L1～L3亦得电，立即自动检测三相的相序，若反相，立即切断电机电源，不使马达反转，达到保护产品之目的。

2、动态断相保护（电机运行过程中断相保护）：电机运行中断一相时，由于另二相还通电，鼠笼转子还在转动，因而断相上仍有感生电动势，本保护器能够鉴别这种断相。

3、低电压保护功能：当电源电压达到320V左右时，本产品延迟数秒钟后，切断电源。

4、延时功能：在电网情况不好时，有时会产生电压瞬间跌落（如附近有大功率设备启动）。

延时功能就是鉴别电压是瞬间跌落还是持续跌落，以避免产生误动作。

5、工作点自跟踪：电机断相电压跌落是一个相对固定的差值，所以当电源电压上升时，跌落电压也随之上升，可能会进入正常工作电压范围，即断相电压>380（1－10％）＝342V，致使电压鉴别失灵，本保护器电压鉴别点能随电压上升而上升，因而增强了鉴别可靠性。

三本保护器主要技术指标：使用温度：－20℃——＋55℃相对湿度：≤90％电源电压：380V +15% -15% 50HZ/60HZ触点输出：AC250V 5ADC30V 5A触点形式：2Z断相动作延时时间：3——7S低电压保护阈值：320V±2%四、FUJIDQ连接方式和触点输出形式示意：五、本保护器同时具有35mm标准卡口和螺钉两种安装方式。

断相与相序保护继电器
一般情况下，设备安装完成后，电动机的转向是固定的，。

如果由于某种原因，导致相序变化电动机反转会将会使设备无法正常工作甚至损坏。

相序保护就是为了防止这类事故发生。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。

1、断相与相序保护继电器用途：断相保护器是为了保护电机，相序保护器是为了相线之间调换位置改变相序。

2、断相保护器又称电机断相保护器或者电源源相保护器，一般多用在三相电机电路上，如果缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组起原理就是通过不同手段，对三相电进行监控，如有断路情况，就会自动切断电源，避免烧毁绕组，由于科技发展迅速，断相保护器的类型，有通过监测各路电压控制通断的，有监测各路电流进行控制的。

3、相序保护继电器是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护和相序保护功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。

可广泛应用于各种相序保护继电器系统，替代传统的相序继电器和过欠压保护器。

相序保护器接线不需要其他配件，上端三个接线点接三相电源的火线。

下端只有触点控制，没有内部电源，需要外部电源，通常使用相序保护器的触点控制中间继电器的吸合，再通
过中间继电器的触点控制总电源接触器。

相序不对或断相，相序保护器触点动作，中间继电器线圈动作，断开总电源接触器的控制回路。

使整个设备的动力电源断开。

三相的断相与相序保护继电器通常是与电机控制电路一起应用的，参考附图：。
