人教版九年级物理全一册《第十五章电流和电路》单元检测卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。
从物理学的角度分析，香蕉的作用相当于电路中的（）A．开关B．导线C．电源D．用电器2．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。
用餐厅纸摩擦吸管使其带电。
下列说法中正确的是（）A．把某个物体放在带电吸管的一端附近，发现吸管向物体靠近，则物体带正电B．把某个物体放在带电吸管的一端附近，发现吸管向物体靠近，则物体可能不带电C．把丝绸摩擦过的玻璃棒放在带电吸管一端附近，吸管被排斥开D．用餐厅纸摩擦过的吸管带正电3．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到a、b，b、c，c、d和a、c两点，灯L1、L2均不发光，再用导线连接到b、d两点时，灯L1发光，L2不发光，由此判定电路的故障是A．灯L1与开关S均断路B．灯L2与开关S均断路C．灯L2断路D．灯L2与开关S均短路4．有甲、乙、丙三个轻质小球，其中甲球靠近毛皮摩擦过的橡胶棒时被排斥。
现将甲与乙、丙分别靠近时，它们相互作用的情况如图所示，下列判断正确的是（）A．乙球一定带负电，丙球可能带正电B．乙球可能带正电，丙球一定带正电C．乙球一定不带电，丙球可能带负电D．乙球可能不带电，丙球一定带负电5．有一种代步工具电动独轮车，依靠电力驱动低碳环保。
当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动，下列电路设计符合上述要求的是（）A．B．C．D．6．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中A．玻璃棒和验电器都带负电荷B．玻璃棒和验电器都带正电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔片上有电子转移到了玻璃棒上7．在连接串联、并联电路的实验中，下列做法中没有必要的是（）A．连接电路之前，开关应该是断开的B．应该把开关连接在靠近电源正极的一端C．按照电路图从电源的一极开始连接，直到另一极为止D．连接完毕检查无误后再闭合开关8．高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。
人教版九年级物理第十五章电流和电路单元测题带答案和解析选择题如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带负电B. 带电棒一定带正电C. 两片金属箔一定带同种电荷D. 两片金属箔一定带异种电荷【答案】C【解析】用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷。
但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷。
故只有选项C说法正确。
故选：C。
选择题在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式A. 可能是串联B. 一定是串联C. 一定是并联D. 串联、并联都可以【答案】C【解析】如果两盏灯串联，则通过每盏灯的电流相等。
由已知条件得，两灯一定不是串联。
只能是并联。
故选C.选择题某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类A. 电路出现了短路B. 电路出现了断路C. 并联变成了串联D. 电源正负极接反【答案】B【解析】电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路。
故选B。
选择题下列关于电源的作用的描述中正确的是A. 电路中只要有电源，就有电流产生B. 电路中要有电流，就一定要有电源C. 电路中的开关闭合，就一定有电流存在D. 以上几种说法均不正确【答案】B【解析】A. 电流产生的条件：①电路两端要有电压；②电路必须为通路。
只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在。
所以C不正确；D. 因为B 的说法正确，所以D不正确。
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用电流表测量通过灯L1的电流，下列电路中正确的是（）A．B．C．D．2．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，如图所示，下列说法中正确的是（）A．橡胶棒在与毛皮摩擦的过程中创造了电荷B．在摩擦的过程中，毛皮上的电子转移到橡胶棒上C．验电器的工作原理是异种电荷相互排斥D．在橡胶棒与金属球接触的瞬间，金属杆中电流的方向从上往下3．为探究串联电路电流特点，小华设计了如图的电路。
下列关于实验的说法，正确的是A．最好选用型号相同、量程相同的三个电压表测量B．最好选用型号相同、量程相同的三个电流表测量C．L l和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D．L l和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小4．在如图所示的电路中，当开关S闭合后，灯泡L1和灯泡L2均正常发光。
一段时间后，其中一盏灯突然熄灭，电流表和电压表的示数均不变，则故障的原因可能是（）A．灯泡L1的灯丝断开B．灯泡L2的灯丝断开C．灯泡L1短路D．灯泡L2短路5．下列有关电流的说法错误的是（）A．电荷的定向移动形成电流B．电路中有电源才可能有持续电流C．干电池内、外的电流都是从正极流向负极D．电流方向与正电荷定向移动的方向相同6．在电路中能起到控制电路通断作用的元件是（）A．干电池B．闸刀开关C．白炽灯D．铜导线7．如图开关由闭合到断开，电流表A1、A2的示数I1、I2的变化为（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小8．某种家用照明灯的控制开关上有一个指示灯，熄灭后，由指示灯发出的微弱光能指示照明灯控制开关位置，当照明灯发光时，发现这个指示灯是不发光的，那么下列说法中正确的是（）A．照明灯与指示灯是并联的B．照明灯与指示灯是串联的C．控制开关与指示灯是并联的D．控制开关与指示灯是串联的9．在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流10．如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

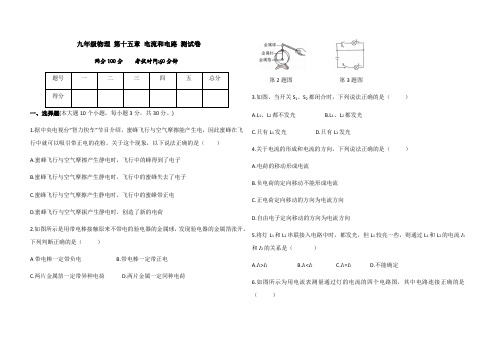

九年级物理第十五章电流和电路测试卷满分100分考试时间:60分钟一、选择题(本大题10个小题，每小题3分，共30分。
)1.据中央电视台“智力快车”节目介绍，蜜蜂飞行与空气摩擦能产生电，因此蜜蜂在飞行中就可以吸引带正电的花粉。
关于这个现象，以下说法正确的是（）A.蜜蜂飞行与空气摩擦产生静电时，飞行中的蜂得到了电子B.蜜蜂飞行与空气摩擦产生静电时，飞行中的蜜蜂失去了电子C.蜜蜂飞行与空气摩擦产生静电时，飞行中的蜜蜂带正电D.蜜蜂飞行与空气摩振产生静电时，创造了新的电荷2.如图所示是用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开。
下列判断正确的是（）A带电棒一定带负电 B.带电棒一定带正电C.两片金属箔一定带异种电荷D.两片金属一定同种电荷第2题图第3题图3.如图，当开关S1、S2都闭合时，下列说法正确的是（）A.L1、L2都不发光B.L1、L2都发光C.只有L1发光D.只有L2发光4.关于电流的形成和电流的方向，下列说法正确的是（）A.电荷的移动形成电流B.负电荷的定向移动不能形成电流C.正电荷定向移动的方向为电流方向D.自由电子定向移动的方向为电流方向5.将灯L1和L2串联接入电路中时，都发光，但L1较亮一些，则通过L1和L2的电流I1和I2的关系是（）A.I1>I2B.I1<I2C.I1=I2D.不能确定6.如图所示为用电流表测量通过灯的电流的四个电路图，其中电路连接正确的是（）A. B. C. D.7.如图所示，当开关S闭合时，灯L1、L2均不亮。
某同学用一根导线去检查电路故障，他将导线接在的两端时，发现两灯均不亮，然后并接在L2两端时发现L1亮、L2不亮。
则此电路可能存在的故障是( )A.灯L2与灯座接触不良B.灯L1灯丝烧断C.灯L1与灯座接触不良D.灯L2短路第7题图第8题图8.将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2，下列说法中正确的是（）A.电流表测量干路电流B.L1与L2的亮度一定相同C.通过L1和L2的电流一定相等D.只断开S2，L1发光且亮度不变9.如图所示电路图，以下说法中正确的是（）A.S1、S2都闭合时，A1测L1中的电流，A2测L2中的电流B.S1闭合，S2断开时，A1与A2的示数相等C.S1闭合，S2断开时，A1与A2的示数不相等D.S1、S2都闭合时，A1与A2的示数相等10.常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3会断开而暂停手机解锁功能，在一段时间后，S3将自动闭合而恢复解锁功能。
人教版九年级物理第十五章电流和电路测试题（附答案）学校:___________姓名：___________班级：___________考号：___________一、选择题（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的2.如图所示，小杜同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥3.某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A. AB两点间存在短路B. AB两点间存在断路C. BC两点间存在短路D. BC两点间存在断路4.在如图所示的电路中，当电键K闭合时，灯L1、L2均不亮．某同学用一根导线去查找电路的故障．他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮．由此可以判断（）A．灯L1断路 B．灯L1短路C．灯L2断路 D．灯L2短路5.在实际生活中，我们把容易导电的物体叫导体，不容易导电的物体叫绝缘体，试根据你的生活经验判断，下面这些物体中属于导体的是（）A．橡胶棒 B．玻璃片 C．塑料块 D．细铜丝6.如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R2．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（）A. R1与R2的位置互换B. R1与电压表V的位置互换C. R2与电流表A的位置互换D. 电压表V与电流表A的位置互换7.如图所示的电路中，下列说法正确的是（）A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是灯L2电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏8.家用电冰箱正常工作时的电流大约是（）A．1μA B．1A C．1×105A D．1mA9.如图所示的四个电路图与实物电路对应的是（）10.小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（）A. LED灯应用了半导体材料B. 单只LED灯工作电压是220VC. LED灯主要是将电能转化为内能D. 灯带中一只LED灯断路后其他灯还亮11.如图是某品牌榨汁机。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。
这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗(光敏开关闭合)时还会自动发光。
下列电路 中符合要求的是( )A B C D 2．现有A 、B 、C 三个轻质小球，已知A 带负电，A 和B 互相吸引，C 和A 互相排斥，则（ ）A ．B 一定不带电，C 带正电 B ．B 可能带正电，C 带正电 C ．B 一定带正电，C 带负电D ．B 可能不带电，C 带负电3．如图所示是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
该手电筒的工作电路图是( )ABCD（第3题图）4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L 1和L 2中的电流分别为（ ）A. 1.2A ， 0.24AB. 0.96A ，0.24AC. 0.98A ，0.22AD. 0.24A ，1.2A数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块5.如图所示四个电路图中，能正确测量通过L 1电流的电路是( )A.B.C. D.6．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）A ．B ．C ．D ．7．如图所示电路，要使灯泡L 1和L 2组成串联电路，应该( )A ．只闭合S 1B ．只闭合S 2C ．同时闭合S 1和S 2D ．同时闭合S 2和S 38．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。
则下列判断正确的是( )A 2A 1SL 1L 21230.40.60.20甲 乙A.通过灯L 1的电流为1.5 AB.通过灯L 1的电流为0.3 AC.通过灯L 2的电流为1.2 AD.通过灯L 2的电流为0.3 A9.如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P 向左移动，下列说法正确的是（ ）A. 电流表示数变小B. 电压表示数变大C. 小灯泡变亮D. 滑动变阻器阻值变大10．在图中a 、b 、c 、d 四个圆圈中有三个相同的灯泡，一只电流表，闭合开关S 后，三个灯泡正常发光，电流表示数正常，则（ ）A ．a 、b 、c 为灯泡，d 为电流表B ．a 、b 、d 为灯炮，c 为电流表C ．a 、c 、d 为灯泡，b 为电流表D ．b 、c 、d 为灯泡，a 为电流表11．如图，比较的读数大小（ ）A ．I 1＞I 2＞I 3B ．I 1＜I 2＜I 3C ．I 1=I 2=I 3D ．I 2＜I 1＜I 312.（2024·道外区二模）妈妈最头痛的一件事是冬季做好的饭菜很快就凉了，小涵为妈妈准备了一块“暖菜宝”用于饭菜保温，如图所示。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。
下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。
九年级物理第十五章《电流和电路》测试卷-人教版（含答案）一、选择题（本大题共14小题）1．在如图所示的实验中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮，由此可判断（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路2．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。
用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒3．如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。
下列能证明乙带电且甲、乙带异种电荷的现象是（）A．B．C ．D ．4．下列说法中正确的是（ ）A ．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B ．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C ．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D ．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体5．如图所示的实验电路，闭合开关S 后，电流表A 的示数为0.5A ，电流表A 1的示数为0.3A ，则通过小灯泡L 1、L 2的电流分别是（ ）A ．0.3A ，0.2AB ．0.2A ，0.3AC ．0.5A ，0.3AD ．0.5A ，0.2A6．实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）A ．甲电路中，开关S 只控制L 1B ．乙电路中，闭合开关S ，两灯都亮C ．丙电路中，闭合开关S ，L 1亮，L 2不亮D ．丁电路中，断开开关S ，L 1不亮，L 2亮7．小谢在做实验时，先连成如图所示的电路，闭合开关1S 并观察灯泡亮暗情况后，再闭合开关2S ，小谢看到的现象是（ ）A ．两只灯泡一直都不亮B ．两只灯泡一直亮C ．两只灯泡开始都亮，后来2L 不亮D ．两只灯泡开始都亮，后来1L 不亮8．以下微观粒子按空间尺度由大到小排序正确的是（ ） A ．原子核；电子；原子 B ．原子；电子；质子 C ．电子；质子；原子D ．原子；原子核；中子9．干燥的冬季，行驶的汽车很容易和空气摩擦带上正电荷。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷（有答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．通常情况下，下列物质属于导体的是（）A．橡胶B．纸质笔记本C．塑料D．2B铅笔芯2．家庭生活中，下列估测数据最接近实际的是（）A．初中物理课本一张纸的厚度约1cmB．人正常步行的速度约5m/sC．洗热水澡时感觉舒适的水温约40℃D．家用液晶电视机的工作电流约10A3．如图所示，电源电压保持不变，关于该电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同B．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大C．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏D．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏4．如图所示为一个风扇灯，风扇和灯都有独立的开关控制，且工作时互不干扰，下列四种电路设计符合风扇灯工作要求的是（）A．B．C．D．5．如图所示，用丝绸摩擦过的干燥玻璃棒a去接触原来不带电的验电器的金属球b时，金属球b也带上了电荷。
下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．a上的一些正电荷转移到b上，瞬时电流方向a→bC．b上的一些电子转移到a上，瞬时电流方向a→bD．b上的一些正电荷转移到a上，瞬时电流方向b→a6．小滨妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。
小滨急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。
下列说法正确的是（）A．胡椒粉能被塑料小勺吸引是因为胡椒粉带了电B．若塑料小勺带负电是因为它得到了电子C．塑料小勺与毛料布是通过摩擦的方法创造了电荷D．塑料小勺摩擦毛料布带了电，说明小勺是导体7．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。
人教版九年级物理全一册《第十五章电流和电路》章节检测卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图，在干净的塑料瓶中装上泡沫球后放在桌上，盖上瓶盖。
再用硬纸板在塑料瓶外壁反复摩擦，发现瓶内泡沫球会“跳舞”，下列说法正确的是（）A．塑料瓶和硬纸板在摩擦的过程中会创造电荷B．瓶内泡沫球“跳舞”是同种电荷相排斥原理C．若在摩擦的过程塑料瓶带负电，塑料瓶束缚电子的本领比纸板弱D．塑料瓶与硬纸板带同种电荷2．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A．油箱加油过满时，电流表将被烧坏B．燃油全部耗尽时，电流表将被烧坏C．燃油逐渐消耗时，电流表示数变大D．向油箱里加油时，电流表示数变大3．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，两个小灯泡的发光情况是（）A．L1、L2都能发光B．L1、L2都不能发光C．L1发光、L2不发光D．L1不发光、L2发光4．如图所示电路，闭合开关S1、S2，两电表都有示数，下列判断正确的是（）A．电流表A2测量通过灯L2的电流B．有灯泡损坏时，电流表A1、A2示数可能相等C．若灯L1发生短路，L2正常发光D．仅断开S1，电流表A1的示数不变5．如图所示的各电路图中，电流表和电压表的连接都正确的是（）A．B．C．D．6．关于如图所示的四幅图，下列说法正确的是（）A．如图甲，两小球能相互吸引，它们一定带异种电荷B．如图乙，吹气时A管中水面上升，说明流速大小对流体压强有影响C．如图丙，纸片在杯口不落下来，是因为杯中水对纸片有引力D．如图丁，是汽油机的做功冲程，将燃气的内能转化为活塞的机械能7．下列选项中不是电流单位的是（）A．I B．mA C．A D．μA8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（）A．1.2A，0.24A B．0.96A，0.24AC．0.98A，0.22A D．0.24A，1.2A9．有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图），则下列判断正确的是（）A．乙带正电，丙带正电B．乙带负电，丙带负电C．乙带正电，丙可能不带电D．乙带负电，丙可能不带电10．如图所在云层带正电及闪电电流通过避雷针，下列说法正确的是（）A．云层带正电创造了电荷B．云层因得到电子而带正电荷C．正电荷通过避雷针定向移动到大地形成电流D．电流方向是从云层到避雷针二、填空题11．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流应为A；若通电一段时间后灯L1灯丝断了，则灯L2的亮度将．（选填“变亮”、“变暗”或“无变化”）12．汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，司机所拨动的这根横杆就相当于电路中的；当某一个灯坏了不亮时另一个还能发光，这两个转向灯在电路中的连接方式为。
第十五章电流和电路测评(时间:45分钟满分:100分)一、选择题(每小题3分,共30分)1.“0.15 A”最可能是下列哪个用电器工作时的电流 ()A.家用电冰箱B.家用空调器C.普通计算器D.普通白炽灯2.用毛皮摩擦过的橡胶棒靠近一轻质小球,它们相互吸引,则小球()A.一定不带电B.一定带负电C.一定带正电D.可能不带电3.带正电的金属球甲和不带电的金属球乙用金属棒接触后,乙球也带了电。
对于这个现象,下列说法正确的是()A.甲金属球上的一部分正电荷转移到了乙金属球上B.乙金属球上的一部分电子转移到了甲金属球上C.金属棒上的瞬时电流方向是从乙向甲D.金属棒上自由电子定向移动的方向从甲向乙4.(2018·内蒙古呼和浩特中考)关于导体和绝缘体,下列说法正确的是()A.绝缘体对电流的阻碍作用大,但能够带电B.金属能够导电的原因是金属里面的电子都能自由移动C.能够导电的物体叫导体,不能导电的物体叫绝缘体D.绝缘体不能导电的原因是绝缘体内没有电子5.某同学利用图示电路研究并联电路电流的规律。
闭合开关S再迅速断开,发现接通电路的短时间内,两只小灯泡均发光,电流表的指针正向偏转超过最大刻度。
产生这种现象的原因可能是()A.小灯泡L1发生短路B.小灯泡L2发生短路C.电流表使用的量程小了D.电流表的接线柱接反了6.如图所示,学校有前后两个门和值班室。
在前、后门各装一个按钮开关,学校值班室有电池组、电铃和红、绿两盏灯。
要求:前门来人按下开关时,红灯亮且电铃响;后门来人按下开关时,绿灯亮且电铃响。
以下电路设计符合要求的是()7.如图所示,电路中能正确测量流经L2的电流的电路是()8.电路如图所示,下列分析正确的是()A.只闭合S1时,L2发光、L1不发光,A2测L2电流B.只闭合S2时,L1发光、L2不发光,A1测L1电流C.闭合S1、S2时,L1、L2并联,A2测L2电流D.闭合S1、S2时,L1、L2串联,A1、A2示数相等9.如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A、B、C三处的电流分别为I A=0.5 A,I B=0.3 A,I C=0.2 A,在表格中记录数据后,下一步首先应该做的是()A.整理器材,结束实验B.换用不同规格的小灯泡,再测出几组电流值C.分析数据,得出结论D.换用电流表的另一量程,再测出一组电流值10.如图甲所示,A1的示数为1.2 A,A2的示数如图乙所示。
下列判断正确的是()A.通过L1的电流为0.7 AB.通过L1的电流为1.2 AC.通过L2的电流为1.2 AD.通过L2的电流为2.5 A二、填空题(每空2分,共32分)11.如图甲所示,开关S闭合时,电流表A1与A的示数如图乙、丙所示,则电流表A2的示数为。
12.在如图所示的电路中,若使两灯串联,应闭合开关,断开开关;若使两灯并联,应闭合开关,断开开关;若闭合开关S1和S2,断开S3,则灯发光;若闭合开关S2和S3,则会出现电源现象。
13.(2017·江苏泰州中考)用塑料棒摩擦毛衣,塑料棒能够吸引纸屑,说明带电体具有的性质,如果用塑料棒接触验电器金属小球(如图所示),验电器的金属箔片张开,这是因为箔片带(选填“同”或“异”)种电荷相互排斥,摩擦起电的实质是在物质间转移。
14.从显像管尾部的阴极发射出来的电子,高速撞击到荧光屏上,使荧光屏发光,则该电子束的电流方向是从流向。
15.王海同学用电流表测量电流时,把电流表串联接入电路后闭合开关,发现指针偏转如图甲所示,产生这种情况的原因是;另一同学测量时,则发现指针偏转如图乙所示,产生这种情况的原因是。
16.在用电流表研究并联电路中电流关系的实验中,小王同学测出干路中电流为0.5 A,通过灯L1的电流是0.2 A。
现要测出通过灯L2的电流,由同组的小张同学负责改接电路,小张改接后的电路如图所示。
你认为改接后的电路主要错误为(1);(2)。
三、作图题(每小题5分,共10分)17.(2017·江苏扬州中考)如图所示,使用笔画线代替导线完成电路。
要求:两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉。
18.火车在车厢后面有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中的指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,提醒旅客两间厕所内都有人,请你把图中的各元件符号连接成符合上述设计要求的电路图。
四、实验题(每小题8分,共16分)19.右图是探究串联电路电流特点的实验电路图:(1)实验中,选择两个小灯泡的规格应该是(选填“相同”或“不相同”)的。
(2)下表是某同学实验中的两组数据:指出上述表格所记录的数据中,明显错误的数值是,造成错误的原因是。
(3)实验中某同学发现两个串联的小灯泡中,L1发光,L2不发光,造成灯泡L2不发光的原因是()A.灯L1的灯丝断了B.灯L2的灯丝断了C.灯L1短路D.灯L2短路20.图甲为探究并联电路电流规律的实验电路图。
(1)若要测量干路电流,则电流表应串联在甲图中的(选填“A”“B”或“C”)处。
(2)若要测量A处的电流,在连接电路闭合开关前,发现电流表指针位置如图乙所示,调整正确后闭合开关,发现指针又偏向图乙位置,其原因是。
(3)纠正(2)中错误后,测出A、B、C三处的电流值如上表,由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。
这个实验在设计方案上还存在的不足之处是:。
(写出一条)五、综合题(12分)21.电路如图所示,当开关S1接C、S2接B时,电流表的读数是0.35 A,求:(1)通过L1和L2的电流各是多少?(2)当S1接C、S2接A时,电流表的示数是0.6 A,则通过L2的电流是多少?第十五章测评1.D家用电冰箱的电流约为1 A,家用空调器的电流约为5 A,普通计算器的电流约为100 μA,家用普通白炽灯的电流约为0.2 A,跟0.15 A最接近,D选项正确。
2.D毛皮摩擦过的橡胶棒带负电荷,带负电的橡胶棒可以吸引带正电的小球,也可以吸引不带电的轻质小球,因此选项D正确。
3.B带正电的甲球缺少电子,它和不带电的乙球用金属棒接触后,由于乙球上的电子转移到了甲球上,从而使乙球失去电子而带正电,故B正确。
4.A绝缘体对电流的阻碍作用大,不容易导电,但能带电,故A正确;金属是导体,金属能够导电是由于金属里面有大量的自由电子,故B错误;根据定义可知,容易导电的物体叫导体,不容易导电的物体叫绝缘体,故C错误;绝缘体不能导电的原因是绝缘体内部几乎没有能自由移动的电荷,故D错误。
5.C两只小灯泡均发光,说明不可能发生短路,而电流表的指针正向偏转超过最大刻度,说明电流表的量程选小了。
6.D选项A图中电源、前门开关、红灯、绿灯、后门开关、电铃串联接入电路,无论按下前门还是后门的开关,灯都不亮,电铃不响,不符合要求;选项B图中前门开关和绿灯串联,后门开关和红灯串联,它们并联后和电铃串联接入电路,按下前门开关时绿灯亮电铃响,按下后门开关时红灯亮电铃响,不符合要求;选项C图中前门开关、红灯、电铃串联,后门开关、绿灯串联,然后又并联接入电路,按下前门开关时红灯亮电铃响,按下后门开关时绿灯亮电铃不响,不符合题意;选项D图中前门开关、红灯串联,绿灯、后门开关串联,然后并联后和电铃串联接入电路,按下前门开关时红灯亮电铃响,按下后门开关时绿灯亮电铃响,符合要求。
7.C选项A中电流表测流经L1的电流,选项A错误;选项B中电流表测干路电流,选项B错误;选项D中电流表与导线并联,被短接,选项D错误;只有选项C符合题意,故选C。
8.C只闭合S1时,电流表A2和L2断路,L2不发光,选项A错误;只闭合S2时,电路断路,L1和L2都不发光,选项B错误;闭合S1、S2时,L1和L2并联,A2测L2的电流,A1测干路电流,故选项C正确,选项D错误。
9.B为寻找更具普遍性的规律,应换用不同规格的小灯泡多测几组数据。
10.A由题图可以看出A1测干路的电流,其示数应大于A2,所以乙图的示数为0.5 A,根据并联电路电流的关系可求出通过L1的电流为0.7 A。
11.解析电流表A测干路电流,电流表A1测L1支路电流,由并联电路电流的特点可知电流表A1测得的示数要小于电流表A测得的示数,那么电流表A1的示数只能是0.4 A,电流表A的示数只能是1.5 A,从而就计算出电流表A2的示数I2=I-I1=1.5 A-0.4 A=1.1 A。
答案 1.1 A12.解析若使两灯串联,电路中只有一条电流路径,电流从电源正极出发经过L2、L1、开关S2回到电源的负极。
若使两灯并联,电流从电源正极出发分别经过L1和L2后会聚经过S1回到电源的负极。
若闭合开关S1和S2,断开S3,则S1将L1短接,L2能发光。
若闭合开关S2和S3,会发生电源短路现象。
答案 S2S1、S3S1、S3S2L2短路13.解析用毛衣摩擦过的塑料棒带了电荷,由于带电体能够吸引轻小物体,所以当其靠近纸屑时,纸屑会被吸引过来;当验电器与带电的塑料棒接触后,验电器的金属箔片上都带了同种电荷,由于同种电荷相互排斥,所以两个金属箔片会张开;摩擦起电的实质是电子从一个物体转移到另一个物体,即摩擦起电的实质是电子在物质间转移。
答案吸引轻小物体同电子14.解析物理学中规定,正电荷定向移动的方向为电流的方向,负电荷定向移动的方向与电流的方向相反。
由于电子带负电,电子从阴极向荧光屏运动,则电流方向是从荧光屏流向阴极。
答案荧光屏阴极15.解析题图甲中电流表的指针偏转超过了量程,说明电流表所选用的量程偏小;题图乙中电流表的指针反向偏转,电流从电流表的负接线柱流入,正接线柱流出,即电流表的正、负接线柱接反了。
答案电流表选用的量程偏小电流表的正、负接线柱接反了16.解析根据并联电路电流的特点I2=I-I1=0.5 A-0.2 A=0.3 A,量程选0~0.6 A合适。
答案 (1)电流表与L2并联了(或电流表未与L2串联、电流表直接接在电源两极上了)(2)量程选大了17.解析两灯泡应并联,电流表应位于干路上,然后与开关和电源组成电路,补充实物连接如图所示。
答案如图所示18.解析只有当两间厕所的门都关上时指示灯才发光,说明两开关S1、S2应为串联。
答案如图所示19.解析 (1)为了避免实验结论的特殊性,应选用规格不同的灯泡。
(2)C处的电流值与A、B处不同,可知C 错,原因是读错量程。
(3)由于灯L1和L2串联,若电路某处断开,两灯都不亮,但若某一灯短路,另一灯会亮,故应选D项。
答案 (1)不相同(2)1.5 A用小量程测,读大量程(3)D20.解析 (1)电流表测电流时,应与被测电路串联;要测量并联电路中干路的电流,图中A、B、C三点中C点在干路上,A、B两点都在支路上,因此将C点断开接入电流表。
