单片机简易时钟课程设计

单片机闹钟设计程序报告1. 引言闹钟作为人们日常生活中的常用物品，不仅有叫醒人们起床的功能，还可以作为提醒的工具。

随着科技的进步，单片机闹钟逐渐取代了传统的机械闹钟，成为人们生活中不可或缺的一部分。

本报告旨在介绍一个基于单片机的简单闹钟设计程序。

2. 设计方案本设计方案使用了单片机和数码管作为主要硬件，通过对单片机的编程，实现了闹钟的基本功能，包括时间设置、闹钟时间设置、闹钟触发、蜂鸣器报警等。

2.1 硬件设计硬件方面，本设计基于某型号的单片机和数码管。

单片机通过相关的引脚与数码管相连，通过控制引脚的电平来显示不同的数字。

2.2 软件设计软件方面，本设计使用C语言编程实现。

主要的功能包括获取当前时间、显示时间、设置时间、设置闹钟时间、闹钟触发检测、蜂鸣器报警等。

3. 程序实现3.1 初始化设置在程序的开始部分，需要对单片机进行初始化设置。

包括设置引脚的输入输出模式、设置计时器、设置中断等。

3.2 时间显示为了实现时间显示的功能，我们需要通过单片机的计时器来不断获取当前时间，并将其转换为时、分、秒的格式。

然后通过数码管显示出来。

3.3 时间设置通过给单片机的某个引脚接入按钮，实现时间设置功能。

当按钮被按下时，单片机进入时间设置模式。

此时，用户可以通过另外的按钮来逐个调整时、分、秒的数值。

3.4 闹钟时间设置类似于时间设置，闹钟时间设置也需要通过按钮来实现。

用户可以按下对应的按钮来设置闹钟的时、分，设置完毕后，单片机会将设置的时间保存起来。

3.5 闹钟触发检测在每一次时间显示的循环中，程序都会检测当前时间是否与闹钟时间相符。

如果相符，则触发闹钟，蜂鸣器开始报警。

3.6 蜂鸣器报警通过单片机的一个输出引脚，连接到蜂鸣器，实现蜂鸣器的报警功能。

当闹钟触发时，单片机会给对应的引脚输出一个高电平，从而使蜂鸣器发声。

4. 总结通过对单片机闹钟设计程序的实现，我们成功实现了闹钟的基本功能，包括时间设置、闹钟时间设置、闹钟触发、蜂鸣器报警等。

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词：电子钟 AT89C52 硬件设计软件设计目录一、数字电子钟设计任务、功能要求说明及方案介绍 (4)1.1 设计课题设计任务 (4)1.2 设计课题的功能要求说明 (4)1.3 设计课的设计总体方案介绍及工作原理说明 (4)二、设计课题的硬件系统的设计 (5)2.1硬件系统各模块功能简要介绍 (5)2.1.1 AT89C52简介 (5)2.1.2 按键电路 (6)三、设计课题的软件系统的设计 (6)3.1 使用单片机资源的情况 (6)3.2 软件系统个模块功能简要介绍 (7)3.3 软件系统程序流程框图 (7)3.4 软件系统程序清单 (7)四、设计课题的设计结论、仿真结果、误差分析 (9)4.1 设计结论及使用说明 (9)4.2 仿真结果 (10)结束语 (12)参考文献 (12)附录 (13)附录A:程序清单 (13)一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

具有时间显示，并有时间设定，时间调整功能。

1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。

一、设计内容该课程设计是利用MCS-51单片机内部的定时／计数器、中断系统、以及行列键盘和LED显示器等部件，设计一个单片机电子时钟。

设计的电子时钟通过数码管显示，并能通过按键实现设置时间和暂停、启动控制等。

二、电子时钟设计思想：用定时／计数器T0，工作于定时，采用方式1，对12MHZ的系统时钟进行定时计数，初值设为XXYY〔自己计算〕。

形成定时时间为50ms。

用片内RAM的7BH单元对50ms 计数，计20次产生秒计数器78H单元加1，秒计数器加到60那么分计数器79H单元加1，分计数器加到60那么时计数器7AH单元加1，时计数器加到24那么时计数器清0。

然后把秒、分、时计数器分成十位和个位放到8个数码管的显示缓冲区，通过数码管显示出来。

显示格式为小时十位、小时个位---分十位、分个位---秒十位、秒个位。

在处理过程中加上了按键判断程序，能对按键处理。

三、MCS-51单片机系统简介单片机应用系统由硬件系统和软件系统两局部组成。

硬件系统是指单片机以及扩展的存储器、I\O接口、外围扩展的功能芯片以及接口电路。

软件系统包括监控程序和各种应用程序。

在单片机应用系统中，单片机是整个系统的核心，对整个系统的信息输入、处理、信息输出进行控制。

与单片机配套的有相应的复位电路、时钟电路以及扩展的存储器和I\O接口，使单片机应用系统能够运行。

在一个单片机应用系统中，往往都会输入信息和显示信息，这就涉及键盘和显示器。

在单片机应用系统中，一般都根据系统的要求配置相应的键盘和显示器。

配置键盘和显示器一般都没有统一的规定，有的系统功能复杂，需输入的信息和显示的信息量大，配置的键盘和显示器功能相对强大，而有些系统输入/输出的信息少，这时可能用几个按键和几个LED 指示灯就可以进行处理了。

在单片机应用系统在中配置的键盘可以是独立键盘，也可能是矩阵键盘。

显示器可以是LED指示灯，也可以是LED数码管，也可以是LCD显示器，还可以使用CRT显示器。

单片机电子时钟设计一、作品功能介绍该作品是个性化电子钟设计，技术上主要用单片机（AT89S52）主控，6位LED数码显示，分别显示“小时：分钟：秒”。

该作品主要用于24小时计时显示,能整时报时,能作为秒表使用,能定时闹铃1分钟。

功能介绍：（1）上电以后自动进入计时状态，起始于00:00:00。

（2）设计键盘调整时间，完成时间设计，并设置闹钟。

（3）定时时间为1/100秒，可采用定时器实现。

（4）采用LED数码管显示，时、分，秒采用数字显示。

（5）采用24小时制，具有方便的时间调校功能。

（6）具有时钟和秒表的切换功能。

使用方法:开机后时钟在00:00:00起开始计时。

（1)长按进入调分状态:分单元闪烁,按加1,按减1.再长按进入时调整状态,时单元闪烁,加减调整同调分.按长按退出调整状态。

（2)（2）按进入设定闹时状态: 12:00: ,可进行分设定,按分加1,再按为时调整,按时加1,按调闹钟结束.在闹铃时可按停闹,不按闹铃1分钟。

（3）按下进入秒表状态:再按秒表又启动,按暂停,再按秒表清零,按退出秒表回到时钟状态。

二、电路原理图如原理图所示，硬件系统主要由单片机最小应用系统、LED数码管显示模块、电源模块、晶振模块、按键模块等组成。

电子时钟原理图各个模块设计1.单片机系统 AT89S52 AT89S52概述：是一款非常适合单片机初学者学习的单片机，它完全兼容传统的8051，8031的指令系统，他的运行速度要比8051快最高支持达33MHz的晶体震荡器，在此系统中使用12MHz的晶振。

AT89S52具有以下标准功能： 8k字节Flash，256字节RAM，32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。

另外，AT89S52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。

空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。

论文题目基于单片机的简易电子时钟设计班级：xxxxxx专业：电子信息工程学生姓名：xxxx指导教师：xxxx日期：xxxx-xx-xx摘要数字钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。

由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。

尽管目前市场上已有现成的数字钟集成电路芯片出售，价格便宜、使用也方便，但鉴于单片机的定时器功能也可以完成数字钟电路的设计，因此进行数字钟的设计是必要的。

在这里我们将已学过的比较零散的数字电路的知识有机的、系统的联系起来用于实际，来培养我们的综合分析和设计电路，写程序、调试电路的能力。

单片机具有体积小、功能强可靠性高、价格低廉等一系列优点，不仅已成为工业测控领域普遍采用的智能化控制工具，而且已渗入到人们工作和和生活的各个角落，有力地推动了各行业的技术改造和产品的更新换代，应用前景广阔。

关键字：单片机，数字时钟。

AbstractDigital clock has become an indispensable necessities in People's Daily life, widely used in personal family and office and other public places, to people's life, study, work, entertainment, bring great convenience. Due to the development of the digital integrated circuit technology and adopts the advanced quartz technology, walking make digital clock has advantages of accurate, stable performance, easy to carry, it is also used in timing, automatic feed and automatic control and other fields. Although already on the market at present the ready-made digital clock chip for sale, cheap, use is convenient, but in view of the single chip microcomputer timer function also can complete the design of the digital clock circuit, therefore is necessary for the design of digital clock. Here we will have learned more fragmented knowledge of digital circuit of the organic link, the system used in practice, to develop our comprehensive analysis and circuit design, programming, debugging circuit ability.SCM has small volume and powerful function, high reliability, low price and a series of advantages, not only has become widely used in the field of industrial measurement and control intelligent control instruments, and has penetrated into every corner of the people work and life, effectively promote the industry's technological transformation and upgrading of products, the wide prospect of application.Keywords: Single chip microcomputer,Digital clock.目录第一章设计方案 (1)1.1 课程设计目的 (1)1.2 设计要求 (1)1.3 实现时钟计时的基本方法 (1)1.4 电子钟的时间显示 (1)1.5 电子钟的时间调整 (2)1.6 总体方案介绍 (2)1.6.1 计时方案 (2)1.6.2 控制方案 (2)第二章系统硬件电路设计 (3)2.1 单片机模块设计 (3)2.1.1 芯片分析 (3)2.1.2 晶振电路 (4)2.1.3 复位电路 (5)2.2 数码显示模块设计 (5)2.3 按键模块 (8)第三章系统软件设计 (9)3.1 软件设计分析 (9)3.2 系统软件设计流程图 (9)3.2.1 主程序流程图 (9)3.2.2 定时器流程图 (9)3.2.3 按键检测流程图 (10)3.2.4 时间显示流程图 (10)3.3 源程序清单 (11)第四章系统仿真与实验测试 (16)4.1 系统仿真 (16)4.2 实验测试 (16)小结 (17)致谢 (18)参考文献 (19)附录 (20)第一章设计方案1.1 课程设计目的(1)巩固、加深和扩大单片机应用的知识面，提高综合及灵活运用所学知识解决工业控制的能力；(2)培养针对课题需要，选择和查阅有关手册、图表及文献资料的自学能力，提高组成系统、编程、调试的动手能力；(3)过对课题设计方案的分析、选择、比较、熟悉单片机用系统开发、研制的过程，软硬件设计的方法、内容及步骤。

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词：电子钟 AT89C52 硬件设计软件设计目录NO TABLE OF CONTENTS ENTRIES FOUND.一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

具有时间显示，并有时间设定，时间调整功能。

1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。

1.3 设计课的设计总体方案介绍及工作原理说明本电子钟主要由单片机、键盘、显示接口电路和复位电路构成，设计课题的总体方案如图1所示：图1-1总体设计方案图本电子钟的所有的软件、参数均存放在AT89C52的Flash ROM和内部RAM 中，减少了芯片的使用数量简化了整体电路也降低了整机的工作电流。

键盘采用动态扫描方式。

利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果，再利用数码管动态扫描显示单片机内部处理的数据，同时通过端口读入当前外部控制状态来改变程序的不同状态，实现不同功能。

多功能电子数字钟设计数字钟在日常生活中最常见, 应用也最广泛。

本文主要就是设计一款数字钟, 以89C52单片机为核心, 配备液晶显示模块、时钟芯片、等功能模块。

数字钟采用24小时制方式显示时间, 定时信息以及年月日显示等功能。

文章的核心主要从硬件设计和软件编程两个大的方面。

硬件电路设计主要包括中央处理单元电路、时钟电路、人机接口电路、信号处理电路、执行电路等几部分组成。

软件用C语言来实现, 主要包括主程序、键盘扫描子程序、时间设置子程序等软件模块。

关键词单片机液晶显示器模块数字钟一硬件电路设计及描述；1.MCS-51单片机单片机是在一块硅片上集成了各种部件的微型计算机。

这些部件包括中央处理器CPU、数据存储器RAM、程序存储器ROM、定时器/计数器和多种I/O接口电路。

8051单片机的结构特点有以下几点: 8位CPU；片内振荡器及时钟电路； 32根I/O线；外部存储器ROM和RAM；寻址范围各64KB；两个16位的定时器/计数器； 5个中断源, 2个中断优先级；全双工串行口。

定时器/计数器8051内部有两个16位可编程定时器/计数器, 记为T0和T1。

16位是指他们都是由16个触发器构成, 故最大计数模值为2 -1。

可编程是指他们的工作方式由指令来设定, 或者当计数器来用, 或者当定时起来用, 并且计数（定时）的范围也可以由指令来设置。

这种控制功能是通过定时器方式控制寄存器TMOD来完成的。

在定时工作时, 时钟由单片机内部提供, 即系统时钟经过12分频后作为定时器的时钟。

技术工作时, 时钟脉冲由TO和T1输入。

中断系统8051的中断系统允许接受五个独立的中断源, 即两个外部中断申请, 两个定时器/计数器中断以及一个串行口中断。

外部中断申请通过INTO和INT1（即P3.2和P3.3）输入, 输入方式可以使电平触发（低电平有效）, 也可以使边沿触发（下降沿有效）。

2.8051的芯片引脚如图1-2所示VCC: 供电电压。

单片机电子时钟课程设计实验报告(1)单片机电子时钟课程设计实验报告一、实验内容本次实验的主要内容是使用单片机设计一个电子时钟，通过编程控制单片机，实现时钟的显示、报时、闹钟等功能。

二、实验步骤1.硬件设计根据实验要求，搭建电子时钟的硬件电路，包括单片机、时钟模块、显示模块、按键模块等。

2.软件设计通过C语言编写单片机程序，用于实现时钟功能。

3.程序实现（1）时钟显示功能通过读取时钟模块的时间信息，在显示模块上显示当前时间。

（2）报时功能设置定时器，在每个整点时，通过发出对应的蜂鸣声，提示时间到达整点。

（3）闹钟功能设置闹钟时间和闹铃时间，在闹钟时间到达时，发出提示蜂鸣，并在屏幕上显示“闹钟时间到了”。

（4）时间设置功能通过按键模块实现时间的设置，包括设置小时数、分钟数、秒数等。

（5）年月日设置功能通过按键模块实现年月日的设置，包括设置年份、月份、日期等。

三、实验结果经过调试，电子时钟的各项功能都能够正常实现。

在运行过程中，时钟能够准确、稳定地显示当前时间，并在整点时提示时间到达整点。

在设定的闹铃时间到达时，能够发出提示蜂鸣，并在屏幕上显示“闹钟时间到了”。

同时，在需要设置时间和年月日信息时，也能够通过按键进行相应的设置操作。

四、实验感悟通过本次实验，我深刻体会到了单片机在电子设备中的广泛应用以及C 语言在程序设计中的重要性。

通过实验，我不仅掌握了单片机的硬件设计与编程技术，还学会了在设计电子设备时，应重视系统的稳定性与可靠性，并善于寻找调试过程中的问题并解决。

在今后的学习和工作中，我将继续加强对单片机及其应用的学习与掌握，努力提升自己的实践能力，为未来的科研与工作做好充分准备。

52单片机时钟课程设计一、课程目标知识目标：1. 学生能理解并掌握52单片机的基本原理及其在时钟设计中的应用。

2. 学生能描述时钟电路的工作原理，包括时钟晶振、分频器等组成部分。

3. 学生能运用C语言编写程序，实现对时钟的显示、调整和时间计算功能。

技能目标：1. 学生能独立完成52单片机的时钟电路连接和程序编写。

2. 学生通过实验操作，培养动手能力和问题解决能力，能够调试并优化时钟程序。

3. 学生能够运用所学知识，结合实际需求，设计简单的时钟应用项目。

情感态度价值观目标：1. 学生通过学习单片机时钟设计，培养对电子技术和编程的兴趣，激发创新意识。

2. 学生在团队协作中，学会分享、交流和合作，提高沟通能力。

3. 学生认识到科技对社会生活的影响，增强社会责任感和时代使命感。

课程性质：本课程为实践性较强的电子技术课程，结合理论教学和实验操作，旨在培养学生的动手能力、编程能力和创新能力。

学生特点：学生已具备一定的电子技术基础知识，对编程有一定了解，但对单片机应用尚处于起步阶段。

教学要求：教师需结合学生特点，注重理论与实践相结合，关注个体差异，引导学生主动探究，培养其解决问题的能力。

通过课程学习，使学生能够将所学知识应用于实际项目中。

二、教学内容本课程教学内容主要包括以下几部分：1. 52单片机基础知识：介绍52单片机的结构、工作原理、引脚功能等，结合教材相关章节，让学生对单片机有基本的认识。

2. 时钟电路原理：讲解时钟电路的组成，包括时钟晶振、分频器等，分析时钟信号的产生、传输和作用。

3. C语言编程：复习C语言基础知识，重点讲解与52单片机编程相关的内容，如寄存器操作、I/O口编程、中断处理等。

4. 时钟程序设计：详细讲解如何利用52单片机实现时钟功能，包括时钟显示、调整和时间计算等，结合教材实例，让学生动手实践。

5. 实验操作与调试：指导学生进行时钟电路的连接、程序下载和调试，培养学生动手能力和问题解决能力。

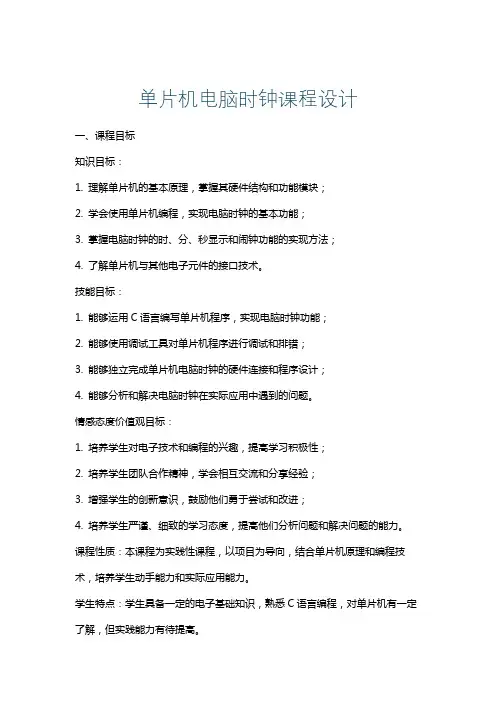

单片机电脑时钟课程设计一、课程目标知识目标：1. 理解单片机的基本原理，掌握其硬件结构和功能模块；2. 学会使用单片机编程，实现电脑时钟的基本功能；3. 掌握电脑时钟的时、分、秒显示和闹钟功能的实现方法；4. 了解单片机与其他电子元件的接口技术。

技能目标：1. 能够运用C语言编写单片机程序，实现电脑时钟功能；2. 能够使用调试工具对单片机程序进行调试和排错；3. 能够独立完成单片机电脑时钟的硬件连接和程序设计；4. 能够分析和解决电脑时钟在实际应用中遇到的问题。

情感态度价值观目标：1. 培养学生对电子技术和编程的兴趣，提高学习积极性；2. 培养学生团队合作精神，学会相互交流和分享经验；3. 增强学生的创新意识，鼓励他们勇于尝试和改进；4. 培养学生严谨、细致的学习态度，提高他们分析问题和解决问题的能力。

课程性质：本课程为实践性课程，以项目为导向，结合单片机原理和编程技术，培养学生动手能力和实际应用能力。

学生特点：学生具备一定的电子基础知识，熟悉C语言编程，对单片机有一定了解，但实践能力有待提高。

教学要求：注重理论与实践相结合，强调动手实践，鼓励学生自主学习和探究，提高学生的综合能力。

将课程目标分解为具体的学习成果，以便后续的教学设计和评估。

二、教学内容1. 单片机基础理论：介绍单片机的硬件结构、工作原理、功能模块等，为学生后续编程打下基础。

- 教材章节：第一章 单片机概述、第二章 单片机硬件结构- 内容：单片机的基本概念、CPU、存储器、I/O口、定时器等。

2. C语言编程：复习C语言基础知识，讲解单片机编程方法和技巧。

- 教材章节：第三章 单片机C语言编程- 内容：数据类型、运算符、控制语句、函数、数组等。

3. 单片机时钟设计：详细讲解电脑时钟的原理和实现方法，包括时、分、秒显示和闹钟功能。

- 教材章节：第四章 单片机定时器、第五章 显示技术- 内容：定时器工作原理、显示技术、时钟程序设计。

4. 硬件连接与调试：介绍单片机与其他电子元件的接口技术，指导学生进行硬件连接和程序调试。

单片机课程设计报告基于单片机的数字时钟姓名：班级：学号：一、前言利用实验板上的4个LED数码管，设计带有闹铃、秒表功能的数字时钟。

功能要求：a)计时并显示（LED）。

由于实验板上只有4位数码管，可设计成显示“时分”和显示“分秒”并可切换。

b)时间调整功能。

利用4个独立按钮，实现时钟调整功能。

这4个按钮的功能为工作模式切换按钮（MODE），数字加（INC），数字减（DEC）和数字移位（SHITF）。

c)定闹功能。

利用4个独立按钮设定闹钟时间，时间到以蜂鸣器响、继电器动作作为闹铃。

d)秒表功能。

最小时间单位0.01秒。

二、硬件原理分析1.电源部分电源部份采用两种输入接口（如上图）。

a)外电源供电，采用2.1电源座，可接入电源DC5V，经单向保护D1接入开关S1。

b)USB供电，USB供电口输入电源也经D1单向保护，送到开关S1。

注：两路电源输入是并连的，因此只选择一路就可以了，以免出问题。

S1为板子工作电源开关，按下后接通电源，提供VCC给板子各功能电路。

电路采用两个滤波电容，给板子一个更加稳定的工作电源。

LED为电源的指示灯，通电后LED灯亮。

2.蜂鸣器蜂鸣器分为有源和无源两种，有源即两引脚有一个直流电源就可以长鸣，无源则需要一个1K左右的脉冲才可以蜂鸣，因此对于按键的提示音及报警蜂鸣使用有源来得方便。

有源也可以当无源使用，而无源则不能当有源使用，当然用有源蜂鸣器作音乐发声会失真厉害。

如上图：单片机P15输出高低电平经R21连接三极管B极，控制三极管的导通与截止，从而控制蜂鸣器的工作。

低电平时三极管导通，蜂鸣器得电蜂鸣，高电平时三极管截止，蜂鸣器失电关闭蜂鸣。

电路使用一个四位共阳型数码管，四个公共阳级由三极管放大电流来驱动，三极管由P10-P13控制开与关。

数码管的阴级由P0口经过电阻限流连接。

例如，要十位的数码管工作，P12输出0，使三极管Q12导通，8脚得电，当P0口相应位有输出0时，点亮相应的LED灯组合各种字符数字。

定时闹钟单片机课程设计一、课程设计概述本次课程设计的主要目的是通过学习单片机的基本原理和应用，掌握单片机的编程技术和应用能力，完成一个定时闹钟的设计。

二、课程设计内容1. 硬件设计（1）电源模块：使用稳压电源芯片LM7805实现5V直流电源输出。

（2）时钟模块：使用DS1302实时时钟芯片，实现时间显示和闹钟功能。

（3）数码管模块：使用共阳数码管，通过74HC595芯片驱动。

（4）按键模块：使用矩阵按键模块，实现对时间设置和闹钟设置等操作。

2. 软件设计（1）初始化程序：对各个模块进行初始化设置。

（2）显示程序：将当前时间和闹钟时间显示在数码管上。

（3）设置程序：通过按键输入，实现对时间和闹钟时间的设置。

（4）闹铃程序：在设定的闹钟时间到达时，触发蜂鸣器响铃。

三、课程设计步骤1. 硬件设计首先进行硬件电路图的绘制，并进行元器件选型。

根据电路图进行焊接和调试。

其中需要注意以下几点：（1）稳压电源芯片的输入电压需要在7V以上。

（2）DS1302时钟芯片的接线需要按照电路图进行，同时需要设置时钟芯片的时间和闹钟时间。

（3）数码管模块需要进行74HC595芯片的驱动设置，同时需要设置数码管显示的位数和显示内容。

（4）矩阵按键模块需要进行按键扫描程序设计，并设置对应的操作功能。

2. 软件设计根据硬件设计完成后，进行软件程序设计。

主要包括以下几个部分：（1）初始化程序：对各个模块进行初始化设置，如时钟芯片、数码管、矩阵按键等。

（2）显示程序：将当前时间和闹钟时间显示在数码管上。

可以通过时钟芯片获取当前时间，并将其转换为数码管可以显示的格式。

（3）设置程序：通过矩阵按键输入，实现对时间和闹钟时间的设置。

可以通过编写按键扫描函数来实现对按键输入的检测，并根据不同的按键操作来实现对应的功能。

（4）闹铃程序：在设定的闹钟时间到达时，触发蜂鸣器响铃。

可以通过判断当前时间是否等于设定闹钟时间来触发蜂鸣器响铃，并在屏幕上显示提示信息。

《单片机原理及接口》课程设计报告题目：时钟系统设计姓名：专业：电信班级： 1 学号： *****指导教师：信息工程学院二0一六年一月时钟系统设计摘要：本系统是基于AT89C51单片机的具有准点报时、调时、以及可设闹钟功能的简单数字时钟系统的设计。

以AT89C51为核心控制器，系统分为时钟模块、显示模块、按键模块及闹钟模块。

系统以单片机内部定时器作为时钟模块的主要控制模块，通过频率计数实现计时功能，采用了8位数码管来显示时间，采用独立按键做为时间调时以及闹钟设置按键，采用蜂鸣器作为报时闹钟系统。

通过Keil软件C语言程序的编写、编译、调试以及硬件单片机的连接，实现了时间显示（24小时制）、闹钟设置、时间调试以及准点报时，可复位的功能，并运行了该电路的程序，得出了符合实验设计要求的结果。

关键字：数字时钟;AT89C51;数码管;C语言;闹钟;调时1 系统设计内容1.1 前言随着近年来科技的进步，单片机在近十年也取得了飞速的发展。

目前，单片机已经渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。

导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能IC卡，民用豪华轿车的安全保障系统，录像机、摄像机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。

更不用说自动控制领域的机器人、智能仪表、医疗器械以及各种智能机械了。

因此，单片机的学习、开发与应用将造就一批计算机应用与智能化控制的科学家、工程师。

现在虽然单片机的品种繁多，各具特色，但仍以MCS-51为核心的单片机占主流，兼容其结构和指令系统的有PHILIPS公司的产品，ATMEL公司的产品和中国台湾的WinBond系列单片机。

以8031为核心的单片机占据了半壁江山，在一定的时期内，这种情形将得以延续，将不存在某个单片机一统天下的垄断局面，走的是依存互补，相辅相成、共同发展的道路。

单片机原理及应用课程设计专业：设计题目：电子时钟班级：学生姓名：学号：指导教师：分院院长：许建平教研室主任：方健电气工程学院一、课程设计任务书1.课程设计项目电子时钟（LED显示）2.设计内容1)以MCS-51系列单片机为核心器件组成电子时钟控制系统；2)利用提供单元模块构成硬件系统。

3）系统程序编制与调试；4）电路系统的综合调试；5）撰写课程设计论文；6）完成课程设计论文答辩。

3.设计要求1)以STC89C51单片机为控制核心，用单片机内部定时器为时钟源，设计电子时钟，使用4位数码管显示时、分，用小数点的闪烁显示秒。

2)显示格式为：“XX。

XX3)用4个功能键操作来进行对时。

可自行定义各键的功能，也可按下述方式定义K1～K4键的功能如下。

K1—功能键，每按下一次对应的LED闪烁。

K2—移位键，每按下一次向后移一位。

K3—加1键。

K4—减1键。

4.参考资料[1]李广弟,朱月秀,王秀山编著.单片机基础. 北京:北京航空航天大学出版社,2001[2] 何立民编著.MCS-51系列单片机应用系统设计系统配置与接口技术.北京:北京航空航天大学出版社,1999[3] 蔡美琴等编著.MCS-51 单片机系统及应用.北京:高等教育出版社.19925.设计进度（2011年6月13日至2011年6月24日）时间设计内容第1-2天查阅资料，方案比较、设计与论证，理论分析与计算第3-5天硬件电路调试第6-8天系统调试第9-10天书写报告、答辩6.设计地点新实验楼323微机实验室二、评语及成绩成绩：指导教师：单片机原理及应用课程设计班级：姓名：学号：指导教师：撰写日期：目录第一章课程设计内容与要求分析 (1)1.1课程设计内容 (1)1.2课程设计要求分析 (1)1.2.1系统单元电路组成 (1)第二章控制系统程序设计 (4)单片机原理及应用课程设计总结......... 错误！未定义书签。

参考文献. (8)附录 (9)注意：页码右对齐，使用超级链接，连接章节使用超级链接，连接章节的方法：1步：选择大纲视图2步：选择目录等级3步：定义标题2为2级目录4步：定义标题3为3级目录后以此类推。

第一部分设计任务和要求1.1单片机课程设计内容 (2)1.2单片机课程设计要求 (2)1.3系统运行流程 (2)第二部分设计方案2.1总体设计方案说明 (2)2.2系统方框图 (3)2.3系统流程图 (3)第三部分主要器材及基本简介3.1主要器材 (4)3.2主要器材简介 (4)第四部分系统硬件设计4.1最小系统 (6)4.2LCD显示电路 (6)4.3键盘输入电路 (7)4.4蜂鸣器和LED灯电路 (7)第五部分仿真电路图与仿真结果 (8)第六部分课程设计总结 (8)第七部分参考文献 (9)附录A 实物图附录B 系统源程序第一部分设计任务和要求1.1单片机课程设计内容利用STC89C51单片机和LCD1602电子显示屏实现电子时钟，可由按键进行调时和12/24小时切换。

1.2单片机课程设计要求1.能实现年、月、日、星期、时、分、秒的显示；2.能实现调时功能；3.能实现12/24小时制切换；4.能实现8 ： 00—22 ： 00整点报时功能。

1.3系统运行流程程序首先进行初始化，在主程序的循环程序中首先调用数据处理程序，然后调用显示程序，在判断是否有按键按下。

若有按键按下则转到相应的功能程序执行，没有按键按下则调用时间程序。

若没到则循环执行。

计时中断服务程序完成秒的计时及向分钟、小时的进位和星期、年、月、日的进位。

调时闪烁中断服务程序用于被调单元的闪烁显示。

调时程序用于调整分钟、小时、星期、日、月、年，主要由主函数组成通过对相关子程序的调用，如图所示。

实现了对时间的设置和修改、LCD显示数值等主要功能。

相关的调整是靠对功能键的判断来实现的。

第二部分设计方案2.1总体设计方案说明1.程序设计及调试根据单片机课程设计内容和要求，完成Protues仿真电路的设计和用Keil软件编写程序，并进行仿真模拟调试。

2.硬件焊接及调试根据仿真电路图完成电路板的焊接,并进行软、硬件的调试,只到达到预期目的。

3.后期处理对设计过程进行总结，完成设计报告。

目录第一部分设计任务及要求 (2)1.1单片机设计设计内容 (2)1.2单片机课程设计要求 (2)1.3 系统运行流程 (2)第二部分设计方案 (3)2.1 总体设计方案说明 (3)2.2 系统方框图 (3)2.3 系统流程图 (3)第三部分主要器材及基本简介 (7)3.1 主要器材 (7)3.2主要器材简介 (7)第四部分系统硬件设计 (7)4.1 数码管显示电路 (7)4.2键盘输入电路 (8)4.3 蜂鸣器 (8)第五部分课程设计总结 (9)附录 (9)1. 系统源程序注释及功能说明 (9)2. 原理图 (17)毕竟是两年前写的东西了，在这里分享一下自己的思路，程序100%能运行，只不过是在我的那块板子上，要参考的话，最好去看看自己用的板子的接口和板子的原理图啥样。

第一部分设计任务及要求1.1单片机设计设计内容利用STC89C51RC单片机和LCD7407六段数码管实现可预置参数的电子钟，可由按键切换不同的功能。

1.2单片机课程设计要求80C51系列单片机的外围接口电路设计，掌握应用软件的编写及调试。

学会用软件调试硬件和用硬件调试软件。

1．硬件设计要求：CPU选用 STC89C51RC，内有 4KB Flash ROM。

显示用6位LED，LED共阴极接法，采用动态显示法。

用芯片7407作7段LED段选驱动，用芯片7406段LED位段选驱动。

要求有单片机复位键，功能选择键，加/减键，移位键，确认键。

要求用Protel绘制电路原理图2．软件编写要求：（1）基本要求：实时时钟：显示年月日时分秒，各两位，分二页显示。

可以上电自动按预置时间走时。

（2）提高要求：时钟上电后，显示时分秒，用按键切换年月日3秒后，返回时分秒。

可以手动预置年、月、日、时、分、秒后，时间走时。

预置的位要求闪烁。

闹钟功能：定时到报警（喇叭发声），手动预置定时时间。

定时器（倒计时）功能：定时清0报警（喇叭发声），手动预置定时时间。
