悬臂式板桩.pptx

2020/3/24
12
十四、預力鋼腱、穿線及套管、預埋管件之安裝
(八)、套管與摩擦損失：
預力套管之良窳直接影響摩擦損失及有效預力之多寡。國內 早期之套管甚為簡陋係以白鐵皮捲成約 1 公尺一節，接頭以 腳踏車內輪胎套接，毫無品質可言，自中山高速公路起由於 品質要求甚嚴，始有旋楞式套管之引進，並在國內生產。
4. 安裝排氣管。
5. 安裝端錨凹槽於端模上。
6. 安裝錨座。
7. 置入保護管。
2020/3/24
9
十四、預力鋼腱、穿線及套管、預埋管件之安裝
(六)、預力鋼腱套管之保護
懸臂橋係分節施工，每節均有施預力以抵禦懸臂靜重所生之 力矩。故墩頂處鋼腱束數最多，愈遠離墩頂之各節則束數遞 減。此等套管於經過數節施工中混凝土之澆注作業及套管之 續接，實難保不發生漏漿、壓扁等意外。其有效之防患方法 為於每節澆注混凝土前放置鐵製或塑膠製襯管於套管內以防 套管壓扁。混凝土澆注作業剛完成時襯管抽出，隨即以高壓 水沖入套管內，以防套管內之漏漿凝結而導致穿索之困難。
2020/3/24
20
十六、施預力作業
(二)預力計算
懸臂式工法橋梁之預力鋼腱，分為施工中之懸臂主鋼腱， 以及邊跨及中央部之底部附加鋼腱，預力在構架各點所產 生之斷面力亦分為靜定(施工中)及連續(結構系統完成)兩階 段考量。
2
目 錄 (續)
十三、 節塊底版超厚、二次澆注的替代工法
十四、 預力鋼腱、穿線及套管、預埋管件之安裝
十五、 施預力管理
十六、 施預力作業
十七、 混凝土施預力強度之控制
十八、 後張預力套灌漿
十九、 拱度控制
二十、 測量作業
二一、 施工中不平衡載重之處理

时进行验算，故上式一般取hpΣEpj=2haΣEai
1.2 最大弯矩及其位置
• 悬臂式支护结构最大弯矩Mmax位于基坑开挖面 以下y处（如图所示），Mmax按下式求解。 •Mmax= Eayi- Epyp
• 式中， • yi-剪力V=0以上各层土主动土压力合力Ea对剪力为 零处的力臂长度； • yp-剪力V=0以上各层土被动土压力合力Ep对剪力为 零处的力臂长度；
• 关于上段结构柔性变形值，假定以剪力为零处为固 定端并按悬臂梁进行计算。 • 对下段结构，在最大弯矩作用下产生的转角θ和位 移 ，则可按《建筑桩基技术规范》中推荐的m法 进行计算。
1.5 举例
• 北京东郊某深基坑支护工程,土的物理力学指标为: γ=19.5kN/m2, c=18kN/m2, =300, 采用人 工挖土桩,基坑开挖深度为10m,求插入深度hd。
• 式中
Tc1 ha1
Eac hp1 hT1 hc1
E pc
• Eac——弯矩零点位置以上基坑外侧各土层水平荷载标准值的合力
之和；
• ha1 ——合力Eac作用点至弯矩零点的距离； • Epc——弯矩零点位置以上基坑内侧各土层水平抗力标准值的合力
之和；
• hp1 ——合力Epc作用点至弯矩零点的距离；
• hT1 ——支点至基坑底面的距离； • hc1 ——基坑底面至弯矩零点位置的距离。
用等值梁法计算单锚支护结构的步骤
• （4）嵌固深度设计值hd可按下式确定
hp Epj Tc1(hT1 hd ) 1.2 0haEai 0
• （5）计算内力和配筋 • 单层支撑支护结构的最大弯矩发生在剪力V=0处，应根据土压力平

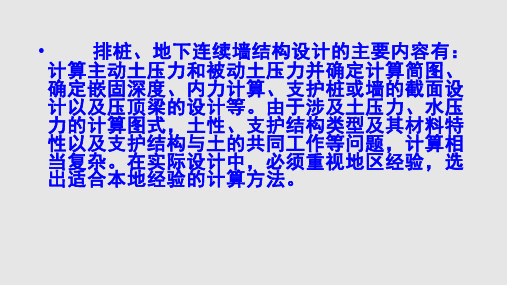

1.1 嵌固深度
• hpΣEpj-1.2γ0haΣEai≥0 • 式中

1、结构由双悬臂状态转换成单悬臂受力状态时,梁体某部的 弯矩方向发生转换。所以在拆除墩梁临时固结前，应按设 计要求，张拉全部布置在梁体下部的正弯矩预应力束。 2、墩梁临时固结的解除，应均衡对称进行，确保逐渐均匀 地释放。提前应测量各梁段高程，并在解除过程中，注意各 梁段的高程变化。如有异常情况，应立即停止作业，找出原 因及时纠偏，以确保施工安全。 3、首先对称切割主墩两侧的精轧螺纹钢，然后凿除临时支 座。施工现场应准备两台空压机四个风镐，对四个临时支座 同时凿除。 4、拆除边跨现浇直线段支架，将梁落于正式支座上。 5、结构体系转换应在合拢段竖向预应力筋张拉以及锚固压 浆完成后进行。
• 3。混凝土配合比需要进行科学试陪，混凝土搅拌站应具有精确配料 ，自动控制的特点，尽量控制混凝土的离散性
• 4需采用精密的测量仪器，设置精密的测量控制网 进行测量控制，控 制梁体现形，测量台座应牢靠，避免受附进的施工机具的震动干扰。 • 5因为节段梁倒运频繁，节段梁移动及存放的滑道最好能形成可以纵 ，横移的网络，缩短移梁时同，加快制梁进度。
• 干接缝由于梁段间密贴性差接缝中容易侵入水分导致预应 力钢筋普通钢筋锈蚀。故悬臂拼装梁段之间一般不宜采用 干接缝，干接缝是相邻块件拼装时，将两端面直接贴合， 接缝上的内力通过预施力及肋板上的齿形键传递
悬拼吊装常见的几种形式
浮吊拼装法 悬臂吊机拼装法 连续绗架（闸式吊机）拼装法 缆索吊机拼装法 移动式导梁悬臂拼装法
二、短线发预制箱梁的梁体分段原则 • 短线法预制的梁体分段时，应考虑箱梁梁体 本身外形轮廓，腹板厚度，内模板等的变化 ，预应力索的布置情况，同时，还应考虑节 段的重量，长度要适中，便于节段梁预制时 的移动及吊装。
三、施工注意事项
• 1.采用的底模台车须具有数字化液压调节功能，能进行横向，纵向， 扭转，高程等全方位精确调整，并且应考虑节段梁滑移过程中的防倾 措施 • 2.内模应具有液压控制，整体装拆，灵活方便的特点。

调整1号块件的纵轴线，使之与梁顶块件纵轴线的延伸线重合，使其 横轴线与梁顶块件的横轴线平行且间距符合设计要求。应检查梁顶块 件与1号块件间孔道的接头情况，调整并制作接缝间孔道接头后，方 可将1号块件牢靠固定，其他各个块件连接时，均应按本条规定测量 调整其位置。 • （5）应在施工前绘制主梁安装挠度变化曲线，悬臂拼装过程中应随 时观测桥轴线安装挠度曲线的变化情况，并与设计值进行对比，遇有 较大偏差时应及时处理，以便控制块件的安装高程。
17
拼装方法
移动式悬臂吊机法 移动式连续桁架吊机 固定式连续桁架吊机 起重机拼装 递增装配法
移动式吊车悬臂拼装施工
18
• （3）节段拼装时, 以张拉竖向精轧螺纹钢 筋施加临时预应力, 张拉后,立即进行灌浆, 待下一节段吊装后再对本节段进行封锚, 以 保证悬拼吊机的后锚力。
19
• （4）节段悬拼时要做好线形控制, 测量仪 器全程跟踪, 并直接与吊装指挥联络, 以便 及时控制悬拼梁线型。在每一节段梁定位 前后都要对线形(高程、中线)等进行精确测 量, 及时汇集监控数据并进行分析, 为下一 梁段悬拼控制提供参数, 做好下一梁段的线 形控制。
相当于合拢段所浇砼重量的二分之一效应, 远端的两悬臂端还应 增加二分之一模板重量。 • c.立模、绑扎钢筋及固定预应力管道, 选择最佳合拢温度( 15～ 20℃) 锁定。 • d.随即浇筑中跨合拢段的砼, 同时合拢段两端水箱同步等效应放水, 以保持悬臂端的稳定。 • e.待砼龄期达7 天且达到100%以上的设计强度和弹性模量后, 进 行预应力钢束张拉, 顺序如下:中跨合拢时, 先张拉顶板和腹板第四 跨中部短钢束, 再张拉第三和第五跨顶板和底板中部短钢束, 最后 张拉第二和第六跨顶板和底板中部短钢束。边跨合拢时, 先张拉 边跨底板长钢束, 再张拉顶板长钢束, 最后张拉底板短钢束。 • f.合拢预应力筋施工完成后, 及时组织孔道压浆并对外露锚具全 • 部封锚。

经计算, 悬臂桩配20ψ25 的受力钢筋及 8ψ16的构造钢筋。
ppt课件
57
4 变形监测
在施工过程中严格遵守信息法施工的具 体要求, 沿基坑周边中点布置4 个变形监 测点, 采用瑞士徕卡TCR7O2激光全站仪 监测。
根据基坑变形观测成果表明, 基坑变形均 在规范规定的允许内, 并趋于稳定, 支护 体系是安全可靠的。
ppt课件
54
3 计算原理
悬臂桩的计算原理采用基床系数法 （“m”法）；
直接用数学方法解桩(弹性地基梁)在受荷 后的弹性挠曲微分方程, 求出桩各部分的 内力和位移。
ppt课件
55
基床系数变化如图所示：
基床系数C变化规律
ppt课件
56
根据公式可求出深度z 处桩的横向位移、 侧向应力、弯矩和剪力，从而可进行配 筋计算。
通过试验认为，考虑上述因素，将空间 受力转换成平面受力，计算桩侧面土的 抗力时，土抗力计算宽度b1取值见表4-7。
ppt课件
50
表4-7 桩的计算宽度
ppt课件
51
对n个桩组成的桩排，其侧面土抗力计算 宽度显然为nb1，但不得大D′+1（m）且 其中的每一个b1，应满足 b1 0.5（L1+L2） 见图4-14。
图4-14 p桩pt课的件计算宽度
52
悬臂桩在深基坑支护中的应用：
1 工程概况 某商业大楼位于成都市区中心地带, 东临 人口密集的商业步行街, 南临街道, 西面 和北面临商业广场拟建大楼主楼37层, 设 3层地下室, 开挖深度最深处达15m , 基 坑形状近似正方形50m×50m。
ppt课件
53
侧压力的大小可用如下公式表示： σ=Cx

移动式连续桁梁拼装法
19
CFPA
悬臂拼装施工法 第七组 中国消防协会 China Fire Protection Association
移动式吊车悬臂拼装施工
用桁式吊车悬臂拼装施工
20
CFPA
悬臂拼装施工法 第七组 中国消防协会 China Fire Protection Association
（3）快件的拼装。为便于控制，在预制成型拆模后，在快件两外 侧各画一道通长的色线，在快件表面也同样画一道通长墨线，在吊 装前操作工人直接控制三线吻合，则可以节约时间，质量容易掌握。
（4）在快件吊装时，如果发生线形误差，最好及时用湿接缝纠
正，以免误差加大，造成明显的线形偏差。
39
CFPA
中国消防协会 China Fire Protection Association
悬臂拼装施工法 第七组 中国消防协会 China Fire Protection Association
34
CFPA
悬臂拼装施工法 第七组 中国消防协会 China Fire Protection Association
35
CFPA
悬臂拼装施工法 第七组 中国消防协会 China Fire Protection Association
悬臂拼装法
基础
梁段预制
核心 梁段的吊运和拼装
工序 梁段预制、移位、存放、运输
体系转换
合龙段施工
悬拼
2
CFPA
悬臂拼装施工法 第七组 中国消防协会 China Fire Protection Association
一、悬臂施工法特点
1、连续梁及悬臂梁采用悬臂施工时需进行体系转换
2、桥跨间不需搭设支架，施工期间不影响通航或行车 3、多孔桥跨可同时施工，施工周期短 4、可用于大跨径桥梁施工

长线法预支所需设备较少在预制时节段的线形控制比较简单但用于水平曲线有变化的桥梁由于底模的线形关系到桥梁的最终线形这就要求台座不能有大的沉降其基础必须十分坚固因此修建台座的投资较大而且除非是一模一样的桥长线台座无法用于下个项目由于长线台座投资较大除非在不得已情况下一般不会考虑增加台座数目由于长线台座的特点增加模板数量是有限的若在增加模板前后制梁位置上内膜支架将会互相干扰无法进行正常施工而且长线台座使用蒸汽加温养护手段以缩短模板的使用周期也比较困难在不能增加模板的情况下加快制梁的主要方法一是在使用恰当的混凝土配合比和附加剂提高混凝土的早起强度使用模板能尽早拆除用于下个阶段二合理安排模板的倒用尽量减少模板的空置时间缩短节段的制作周期以达到加快制梁进度的目的
组员：
1.长线法施工流程图
短线法施工流程
2.长线法施工前的准备
（1）部分长线法流水生产设计部分长线法是把所有T构或边跨的生 产均从一端朝另一端预制对待浇梁节的合理匹配长度在本桥施工中选 择每个待浇梁节采用4个已浇注梁节进行匹配，主要考虑到预制监控 数据采集和梁节在分离吊装时有可能对相邻梁节产生拖动以保证至少 有两个梁节与待浇梁匹配。长线台座设置的长度采用桥梁最长T构长 度如要在开工初期即要达到较高的生产能力，则需适当增加台座长度 以同时进行两个以上的T构生产。 （2）预制场地布置及台座沉降控制 （3）模板设计 （4）测控网建立 （5）底模板试拼 （6）侧模、端板和内模试拼 （7）节段预压 （8）设备调试及试验梁生产
3.长线法施工中的技术要求
• 长线法要求：是组成梁体的所有梁段均应在固定台座上的活动模板 内浇筑且相邻段的拼合面应相互贴合浇筑，缝面浇筑前涂抹隔离剂， 以利脱模。长线法预支所需设备较少，在预制时节段的线形控制比较 简单，但 用于水平曲线有变化的桥梁，由于底模的线形关系到桥梁 的最终线形，这就要求台座不能有大的沉降，其基础必须十分坚固， 因此修建台座的投资较大，而且除非是一模一样的桥，长线台座无法 用于下个项目，由于长线台座投资较大，除非在不得已情况下，一般 不会考虑增加台座数目，由于长线台座的特点，增加模板数量是有限 的若在增加模板，前后制梁位置上内膜支架将会互相干扰，无法进行 正常施工，而且长线台座使用蒸汽加温养护手段以缩短模板的使用周 期也比较困难，在不能增加模板的情况下，加快制梁的主要方法一是 在使用恰当的混凝土配合比和附加剂提高混凝土的早起强度，使用模 板能尽早拆除用于下个阶段，二合理安排模板的倒用，尽量减少模板 的空置时间，缩短节段的制作周期，以达到加快制梁进度的目的。

第27页/共38页
4.1 挂篮形式
四、悬灌挂篮
万能杆件第桁28架页/共式3挂8页篮
4.1 挂篮形式
三角形挂篮 较早出现的挂篮，至今 仍然大量使用。
四、悬灌挂篮
第29页/共38页
4.1 挂篮形式
弓弦式挂篮 受力经典 市场不佳
四、悬灌挂篮
第30页/共38页
4.1 挂篮形式
斜拉式挂篮
四、悬灌挂篮
第31页/共38页
第2页/共38页
一、悬臂施工法的概念及特点
悬臂施工法一般分为悬臂浇筑法和悬臂拼装法 。 悬臂施工法是在桥墩两侧对称逐段就地（原位）浇筑混凝土， 待混凝土强度达到一定强度后，张拉预应力筋，移动机具、模板继续 施工，使悬臂不断接长，直至合龙（拢）。 悬臂拼装法则是将梁体按节段预制，从桥墩两侧依次对称安装 节段块件，张拉预应力筋，使悬臂不断接长，直至合龙（拢）。 今天主要介绍悬臂浇筑法施工。
三、施工技术要点
第14页/共38页
3 .1 挂篮悬臂灌注
7）孔道压浆 注意预留排气孔 按设计要求及时压浆 采用真空压浆新技术提高压浆质量
三、施工技术要点
第15页/共38页
三、施工技术要点
3 .1 挂篮悬臂灌注
8）挂篮主构架卸载（或者脱底模），准备前行进入下一循环
第16页/共38页
三、施工技术要点
第3页/共38页
一、悬臂施工法的概念及特点
悬臂灌筑法又称无支架平衡伸臂法或挂（吊）篮法。它是以已 经完成的墩顶节段（0号块）为起点，通过挂篮的前移对称地向两侧 跨中逐段灌筑混凝土，并施加预应力悬出循环作业方法。悬臂灌筑法 每节段长一般为2m～5m（在斜拉桥施工中现已达到8m～10m）。
串糖葫芦 施工控制

动画设计流程
确定动画主题和目标受众
根据教学或宣传需求，明确动画的主题和目标受 众，如学生、工程师、业主等。
制定动画脚本和分镜
根据动画主题和目标受众，制定动画脚本和分镜 ，明确动画的情节、场景和角色设置。
收集素材和资料
收集悬臂施工相关的图纸、照片、视频等素材和 资料，为动画制作提供丰富的视觉参考和信息支 持。
02
CATALOGUE
悬臂施工动画设计思路
动画设计目的
展示悬臂施工过程
通过动画形式，直观展示悬臂施 工的全过程，包括设备准备、基 础施工、悬臂拼装、预应力张拉
等各个环节。
辅助教学
利用动画的直观性和生动性，帮助 学生更好地理解悬臂施工的工艺原 理和操作要点，提高教学效果。
宣传推广
通过动画展示悬臂施工的独特优势 和应用场景，提升公众对悬臂施工 技术的认知度和接受度，推动其在 工程建设中的广泛应用。
桥面铺装
01
在悬臂灌注完成后，进行桥面铺装，包括防水层、沥青层等。
伸缩缝安装
02
在桥面铺装完成后，安装伸缩缝，以适应桥梁因温度变化而产
生的伸缩变形。
护栏、照明设施安装
03
安装护栏、照明等设施，确保桥梁的安全性和使用功能。
04
CATALOGUE
悬臂施工关键技术与要点
悬臂拼装技术要点
01
02
03
04
施工人员安全防护措施
个人防护用品
为施工人员配备符合国家标准的安全帽、安全带、防护鞋等个人防 护用品，确保其在作业过程中的人身安全。
高处作业防护
对高处作业人员进行定期体检，确保其身体状况适应高处作业；同 时，搭设安全可靠的脚手架和作业平台，设置安全网等防护措施。

其他大型结构物
除桥梁和道路高架外，悬 臂法施工还可用于大型工 业厂房、仓库等建筑物的 施工。
施工流程简介
安装预制桥段
将预制好的桥段运输到施工现 场，并按照设计要求进行安装 。
张拉预应力筋
在混凝土浇筑完成后，对预应 力筋进行张拉，以增加结构的 承载能力。
预制桥段
在预制场预制出桥段的各个部 分，包括主梁、桥面板、桥墩 等。
模板选择与加工
根据工程特点和设计要求 ，选择合适的模板材料， 并进行加工制作。
模板安装
按照施工顺序，进行模板 的安装，确保其位置准确 、拼接严密，符合设计要 求。
模板拆卸与保养
在混凝土达到规定强度后 ，进行模板的拆卸，并做 好保养工作，以便重复使 用。
混凝土浇筑与养护
混凝土配合比设计与材料选择
01
支撑系统搭建
支撑系统设计
根据工程要求和地质条件，进行 支撑系统的结构设计，确保其稳
定性和安全性。
材料选择与准备
选用合适的材料，如钢材、混凝土 等，并准备好所需的施工设备和工 具。
基础处理与搭建
对施工现场进行基础处理，按照设 计要求进行支撑系统的搭建，确保 其垂直度和水平度符合规范要求。
模板安装与拆卸
06
工程实例与效益分析
工程实例介绍
要点一
悬臂法施工在桥梁建设中的应用
介绍某具体桥梁工程，阐述悬臂法施工在该工程中的实施 过程和关键技术。
要点二
施工难点与解决方案
分析施工过程中遇到的技术难题，并介绍相应的解决措施 和实施效果。
经济效益分析
成本节约
对比传统施工方法和悬臂法施工 在成本方面的差异，分析采用悬 臂法施工带来的成本节约。
安全防护措施
