井架物料提升机施工详解

HT/(C)ZZ/2003/004井架物料提升机安装、拆卸指导书本作业指导书依据《龙门架及井架物料提升机安全技术规范》（JGJ 88-92）、厂家提供的《井架使用说明书》编制。

1.0 作业对象和要求。

1.1 适用于高层、多层建筑物料运输井架物料提升机的安装（拆卸）。

1.2 作业人员必须是有实践经验，身体健康的机械工、架子工。

1.3 井字架基础完成。

强度达到60％以上。

2.0 井字架安装步骤2.1 井字架基础检查2.1.1核实井字架基础凹槽深度、长度、宽度是否满足要求。

2.1.2检查井字架基础四角预埋铁件、导轨预埋件位置是否准确。

2.1.3根据尺寸核实情况，对基础用水泥砂浆找平，用钢板或垫片调整预埋件的位置，确保预埋件安装准确、平整，并放线定位。

2.2 将井字架基础节拼装起来吊装在基础上，按线对正。

用φ12的钢筋将基架与四角预埋件焊接牢固。

再将两根导轨固定在基础内的预埋件上，并与槽口上的基架连接，再安装底架、地轮。

2.3将四块木跳板放至基础节的横梁上，绑扎固定后，人工将第一节节架所需的导轨、立柱、横梁、斜拉杆和第二节节架正面的两根立杆和一根横梁及装有螺母、扳手、麻绳和滑轮的料桶逐一放至跳板上，按导轮、立杆、横梁、斜拉杆的先后顺序拼装第一节节架。

（注：此安装程序适用于吊斗运输井字架第一节节架的安装。

吊篮运输井架，第一节节架属地面安装，此程序应用于安装第二节节架）2.4将木跳板和第二节节架的两根立柱、一根横梁移至第一节节架上部横梁，拼装第二节节架正面的立杆和横梁，将滑轮固定在横梁上，运架体材料的方法由人工变为滑轮。

依次按头板、立柱、导轨、斜杆的顺序，将散件安装在架体上，利用滑轮、麻绳、短跳板等工具将杆件拉到位升高。

按施工方案的要求将架件一次性安装到初装高度。

在装最上部的横梁时，应注意是专用杆件，并装上天梁。

3.0井字架安装高度达10m时，应拉第一道缆风绳将架体固定。

缆风绳采用φ9.3mm以上钢丝绳，第一道缆风绳固定可靠后，方可继续安装。

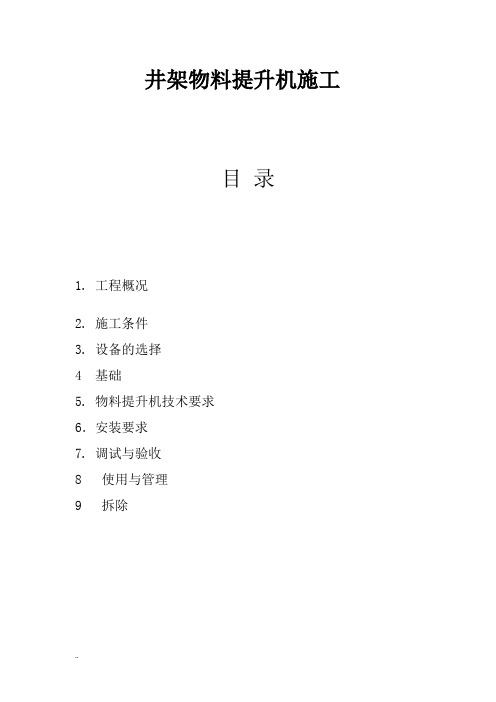

井架物料提升机施工目录1. 工程概况2. 施工条件3. 设备的选择4 基础5. 物料提升机技术要求6．安装要求7. 调试与验收8 使用与管理9 拆除编制依据1JGJ59-99《建筑施工安全检查标准》2 JGJ88-92《龙门架及井架物料提升机安全技术规范》一. 工程概况本工程为某住宅小区04#、05#结构形式为框剪结构、地下一层、地上十一层、十八层二. 施工条件本工程砼采用商品泵送砼,主体阶段垂直运输采用塔吊，装修阶段使用井架物料提升机。

三.设备的选择主要部件：该井架物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。

1 地梁：它是整个架体的基础。

和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。

2立柱：起导轨架作用。

由多个标准节组成，节间由8条M14×30螺栓连接3天梁套架：是物料提升的架体承重梁。

4吊篮：是承载物料的主要机构。

由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，吊篮停靠装置应采用可靠的联锁；侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。

架体内底部应设计缓冲装置。

5附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。

提升架体增高时，保证架体工作平衡。

附着的设置间距不大于9 m，设置层数为：2层、4层、6层、8层……；未设置铁件的楼层用M 12的膨胀螺栓固定在楼板上或在施工中提前预埋。

6卷扬机：是提升物料的动力机构，属单独配套机构。

四. 基础提升机的基坐必须支承在按安全可靠（或按设计要求）的基础之上，承载力能达到要求。

地梁安装时使用M20膨胀螺栓固定，螺栓中心距允许偏差2㎜；地脚螺丝及预埋件要求应根据产品说明书或设计计算。

基础应有排水措施，距基础边缘5M范围内，开挖沟槽或有较大震动施工时，必须有保证架体稳定的措施。

1低架（安装高度在30米及以下）:地耐力不应少于80Kpa,浇注C20混凝土,厚度300㎜,基础表面应平整,水平度差不大于10㎜；2高架（安装高度在30米及以上）：基础应有计算书，其埋深与做法应符合设计和井字架出厂使用规定；五. 物料提升机技术要求架体1厂家提供的定型提升机产品，必须经市技术监督局检验后，核发准用证后方可使用。

一、用途与特点WTJ100物料提升机是我厂按GB10052—GB10056《施工升降机》，行业标准JGJ88—1992《龙门架及井架物料提升机安全规范》、JGJ59—1999《建筑施工安全检查标准》要求而专门设计的一种价格低廉、安全实用、装拆方便的货用施工升降机，它主要用于多层建筑施工中物料垂直运输用。

吊笼严禁载入运行！否则后果自负！主要特点1、各种安全装置齐全，为施工企业确保施工安全，提高工作效率，缩短工期，降低成本，创建安全文明施工现场提供保证。

2、具有吊笼防坠装置，在施工过程中，如果提升钢丝绳发生断绳，装在吊笼上的两只防坠装置能在瞬间夹持住导轨而起到防止吊笼坠地事故。

3、安装双极限保护装置，在井架上装有上极限位和下极限位保护装置，以确保吊笼上不冲顶，下不撞底。

4、具有超重限载装置，当货物超过额定载重时，不能启动电源。

5、安装楼层停靠装置，可根据施工需要，吊笼可楼层自动停靠，而确保施工人员的安全。

6、井架轨道间距大，并配置12只导向轮，能提高吊笼的抗倾覆能力，确保吊笼上下运行的平稳性。

7、井架底部设有缓冲吊笼下落的冲击力。

二、主要性能参数项目单位参值数备注井架架设高度m 独立高度附着高度12 24 60吊笼提升高度m 6 18 54整机重量（不含卷扬机）Kg 2800 4007200提升速度m/min 25 根据用户配套卷扬机而定额定提升重量kg 吊篮1000巴杆500吊笼尺寸m 1.9×1.8×2.0 吊篮尺寸可根据用户需求而改变吊笼自重Kg 380井架立柱标准长度m 3防坠器制动距离m ≤0.10配套卷扬机吊JK1.5或JK2.0 根据用户需要配篮置JK0.5巴杆三、主要结构简介1、底盘底盘为框架结构，高架用14#槽钢，低架用12#槽钢焊接而成，它与混凝土基础6个M16预埋地脚螺栓连接，并装有4只弹簧缓冲器。

2、架体架体由立柱、水平支撑、斜撑、连接而成，其高度视使用要求而定。

井架物料提升机施工方案剖析
在工程建设中，井架物料提升机作为重要的施工设备，扮演着关键性角色。

本文将对井架物料提升机的施工方案进行深入剖析，探讨其在实际施工中的应用及注意事项。

1. 设备选择
在选择井架物料提升机时，需考虑工程规模、施工环境、提升高度和提升速度等因素。

根据实际需求来选用适当规格的设备，确保施工效率和安全。

2. 施工前准备
在进行施工前，需对工程现场进行全面勘察和评估，清除障碍物、确保设备的安全使用空间。

同时，制定详细的施工计划，包括提升高度、提升路线、作业时间等，确保施工顺利进行。

3. 设备安装
在安装井架物料提升机时，需按照相关规范进行操作。

确保设备稳固可靠地安装在指定位置，并进行必要的安全检查，以确保设备的正常运行。

4. 操作流程
在使用井架物料提升机时，操作人员需经过专业培训，熟悉设备的使用方法和注意事项。

操作过程中需注意提升速度、负载限制等，确保施工安全。

5. 施工注意事项
在施工过程中，需密切关注设备的运行状态，及时检查设备的各项参数，确保施工安全。

同时，保持施工现场整洁有序，避免杂物堆积影响施工进度。

总的来说，井架物料提升机在工程施工中具有重要作用，通过合理的施工方案和严格的操作流程，可以提高施工效率，确保施工质量和安全。

在实际应用中，需根据具体情况进行调整和改进，以适应不同的施工环境和需求。

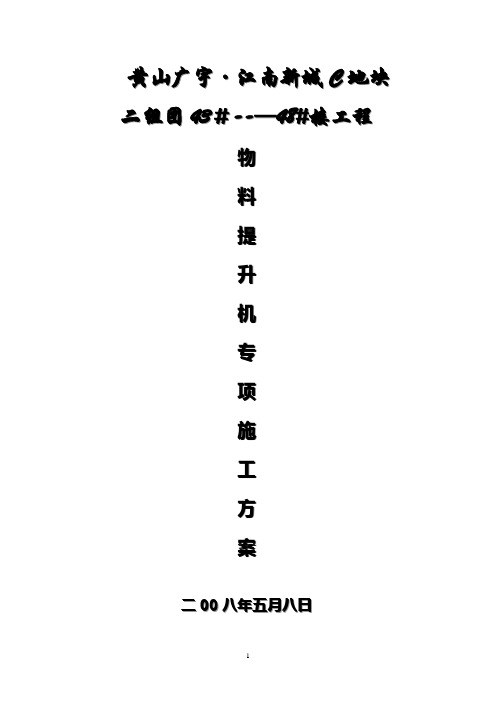

黄山广宇·江南新城C地块二组团43＃--—48#楼工程物料提升机专项施工方案二二0000八八年年五五月月八八日日工程概况黄山市广宇江南新城C地块五组团二标段43＃—-48＃楼工程，位于黄山市黄口村，总建筑面积约为25000m²，为民用住宅建筑.檐口高度为19.21m，屋脊高度为20.36m，为六层砖混结构。

本工程采用的物料提升机为SSB—100单笼物料提升机。

物料提升机一、升降机概述架式物料提升机是由浙江工业大学建工学院设计，杭州华诚机械有限公司制造的一种更新型建筑施工机械,广泛用于建筑施工、房屋装修等物料垂直提升。

该机结构新颖紧凑，使用维护方便,架设快捷，运行平稳、升降安全,是建筑施工理想的垂直物料运送机械设备.该机具有双向限位、楼层上下自动停靠、上下对讲、电脑显示，多根互相独立的钢丝绳作牵引，配重铁做吊篮的配重等。

大大改善了工作条件,提高了安全可靠性，但禁止载人升降。

1、适用范围建筑施工中，以地面曳引机为动力垂直运行的高、低架物料提升设备，额定载重量为1000kg。

注意:SSB-100型井架式物料提升机禁止载人升降。

2、主要特点：（1)导轨架体安装联接部位采用联接板联接，每一规格的联板均能互换通用，安装方便。

(2）导轨架撑条由普通的“八”字型改进为“米”字型结构，增加了两根6＃槽钢，减少了每个三角形面积,从而大大提高了架体钢性和稳定性。

（3）吊篮采用四根导轨定位，工作平稳，出料口门和停层装置实现机电联锁。

（4)采用电视监控和双向通讯系统装置，通过电视屏幕，观察吊笼运行及物料堆放状况,通过双向对话，底层和上层人员能保持工作联络，加快施工进度.（5）因吊笼的升降靠钢丝绳和曳引轮的磨擦力实现,在吊笼到顶或到底后，钢丝绳会在曳引轮上打滑,所以不会造成吊笼冲顶和松绳等事故的发生。

(6）牵引钢丝绳为4根6×19－9.3并相互独立，其中几根断绳后，并不会造成吊笼下坠。

（7）装有防冲顶和下限位双向限位器，以防钢丝绳在曳引轮上打滑。

新井架式物料提升机施工方案一、前期准备工作1.确定提升机的安装位置和高度，制定安装方案；2.准备必要的施工设备和工具，如起重机械、焊接设备、螺栓和螺母等；3.对提升机的相关材料进行质量检查，确保质量合格。

二、机架安装1.根据提升机的安装图纸，搭建机架结构，首先安装立柱和横梁；2.使用起重机械将机架的各个零部件逐一安装到位，同时进行固定，确保机架的稳固性；3.检查机架的安装是否符合要求，确认无误后进行下一步施工。

三、钢丝绳安装1.将钢丝绳穿过滑轮，并通过固定装置固定住，确保钢丝绳的拉力合适；2.在钢丝绳的末端固定吊箍，用于连接提升物料的容器；3.检查钢丝绳的固定情况和拉力是否符合要求，确定无误后进行下一步施工。

四、电机安装1.将电动机安装在机架上，并根据连接线路进行接线；2.通过电机带动滑轮转动，从而实现物料的提升；3.安装并调试好电机，确保其正常运转。

五、安全设施设置1.安装安全警示标志，如“禁止入内”、“禁止触摸”等，提醒相关人员注意安全；2.安装紧急停止按钮，用于在紧急情况下停止提升机的运行；3.安装防护罩或护栏，防止意外事故发生。

六、试运行和调试1.在安装完毕后，进行提升机的试运行，并检查其运行情况；2.检查提升机的各个部位是否正常工作，包括机架、钢丝绳、电机等；3.调试提升机的性能参数，如提升速度、提升高度等，使其满足使用要求。

七、验收和维护1.进行提升机的验收，检查其施工质量和安全性等；2.制定提升机的维护计划，定期检查设备的运行情况，并进行必要的维护和保养。

通过以上施工方案，新井架式物料提升机可以顺利安装和投入使用，从而提高物料提升的效率和工作安全性。

井架式物料提升机施工方案
一、工程概况
井架式物料提升机是工程施工中常用的一种设备，主要用于垂直或倾斜方向上的物料提升和输送。

在施工现场，井架式物料提升机通常用于建筑工地、工厂、矿山等场所。

本文将介绍在施工过程中，如何进行井架式物料提升机的施工方案。

二、施工前准备
1. 确定施工位置
在进行井架式物料提升机施工前，需根据实际情况确定设备放置的位置。

通常需要确保设备的安全、稳定并且方便操作。

2. 搭建基础支撑
在确定好施工位置后，需要搭建井架式物料提升机的基础支撑结构。

确保支撑结构稳固可靠，符合安全标准。

三、施工步骤
1. 设备安装
将井架式物料提升机的主体设备安装在基础支撑结构上，并进行调试和检验，确保设备正常运行。

2. 调整设备参数
根据实际工作需求，调整设备的相关参数，例如提升速度、提升高度等，以确保设备能够正常运行并达到预期效果。

3. 联调测试
在设备安装和参数调整完成后，进行联调测试，确保井架式物料提升机与其他设备的配合良好，能够正常工作。

四、施工注意事项
•在施工过程中，需严格按照相关安全规定和操作流程进行，确保施工人员安全。

•定期检查和维护设备，确保设备正常运行。

•在操作设备时，需按照相关规定和标识进行操作，不得擅自调整设备参数。

五、施工总结
井架式物料提升机在工程施工中起着重要作用，合理的施工方案和严格的施工流程能够有效提高施工效率和保障安全。

通过本文的介绍，希望能够为井架式物料提升机的施工提供一些参考和帮助。

井架物料提升机施工方案1在现代建筑施工中，井架物料提升机是一种非常常见且重要的设备，能够高效快速地进行物料运输，提高施工效率。

本文将介绍井架物料提升机施工方案1，旨在为施工人员提供具体操作指导，确保施工顺利进行。

1. 工程背景井架物料提升机是在建筑施工过程中用于竖向运输物料的设备。

它能够快速、安全地将材料如砖块、混凝土、钢材等从地面运输到施工现场，大大提高了施工效率，减少了人工劳动强度。

2. 施工准备2.1 设备检查在开始施工之前，必须对井架物料提升机进行全面检查，确保设备的各项功能正常，无损坏或故障。

检查包括但不限于：电气系统、润滑油池、制动系统等。

2.2 安全防护施工现场必须设置明显的安全警示标志，确保施工人员遵守安全规定。

操作人员必须穿戴好安全帽、安全鞋等安全装备，避免发生危险事故。

3. 施工操作3.1 开机操作1.将电源开关置于“ON”位置，启动井架物料提升机。

2.检查设备是否正常运转，确认操作杆、按钮是否灵活可控。

3.检查提升机的载重限制，确定运输物料的重量在设备承载范围内。

3.2 物料装载1.将需要运输的物料整齐地摆放在提升机的载货台上。

2.根据需要将物料固定好，避免在运输过程中移位或掉落。

3.3 运输操作1.操作提升机的升降按钮，使物料顺利到达目的楼层。

2.注意观察运输过程中的各项指示灯及仪表，确保正常运行。

3.在取货和卸货的过程中，注意操纵提升机操作杆的速度和力度，保证物料的安全快速运输。

3.4 关机操作1.将电源开关置于“OFF”位置，关闭提升机。

2.将提升机内的物料清理干净，确保下次使用时能够正常运转。

4. 施工结束4.1 设备维护在施工结束后，对井架物料提升机进行全面清洁和维护，延长设备使用寿命。

4.2 工作总结施工结束后，进行工作总结，记录施工过程中遇到的问题和解决方法，为今后的施工经验积累提供参考。

结语井架物料提升机施工方案1是一个重要的施工指导方案，通过实施本方案，能够保证井架物料提升机在施工过程中高效、安全地运作。

物料提升机(井架)专项安全施工方案在工地安全管理的众多环节中，物料提升机（井架）的专项安全施工方案显得尤为重要。

为了确保工程进展的顺利进行，我们需深入研究并制定一套全面而切实可行的方案，以应对可能发生的各种安全风险。

首先，对于物料提升机的操作人员，他们的专业素养和技能水平至关重要。

在施工前，应进行全面的培训，确保每位操作人员都熟练掌握设备的使用方法，并能够灵活应对各种突发状况。

此外，定期的技能培训和考核也是必不可少的，以保证操作人员的技能始终保持在一个高水平。

其次，设备的日常维护和检查工作是确保施工安全的关键步骤。

在施工现场，设立专门的维护团队，负责定期对物料提升机进行全面检查和保养。

这不仅可以及时发现潜在问题，还可以有效预防故障的发生。

同时，建议引入智能化监控系统，实时监测设备运行状态，一旦发现异常，能够迅速做出响应，减少安全隐患。

除了对操作人员和设备进行全面管理外，施工现场的安全环境也需要得到高度重视。

建议在施工区域周围设置明确的安全警示标识，并定期进行安全演练，提高施工人员的安全意识和应急处理能力。

同时，加强与周边环境的沟通，确保施工不会对周围的居民和交通造成不必要的影响。

在项目实施的过程中，我们还应采用科技手段，如引入人脸识别技术，对施工人员进行实时监控，确保工地只有经过培训和授权的人员才能进入。

此外，利用无人机技术进行巡查，及时了解工地的整体状况，减少人为巡查的风险。

总体而言，物料提升机（井架）专项安全施工方案的制定需要多方面的考虑，既要关注操作人员的技能培训和设备的维护管理，也要注重安全环境的建设和科技手段的引入。

只有通过综合施策，才能确保工程施工过程中的安全可控，为项目的顺利完成提供有力保障。

物料提升机施工方案一、施工条件本工程砼采用商品泵送砼, 主体阶段垂直运输及装修阶段使用井架物料提升机。

二、物料提升机主要部件：该井架物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。

1、地梁：它是整个架体的基础。

和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。

2、立柱：起导轨架作用。

由多个标准节组成，节间由8条M14X 30螺栓连接，提升高度为25m。

3、天梁套架：是物料提升的架体承重梁。

4、吊篮：是承载物料的主要机构。

由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，吊篮停靠装置应采用可靠的联锁；侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。

架体内底部应设计缓冲装置。

5、附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。

提升架体增高时，保证架体工作平衡。

附着的设置间距不大于9 m，设置层数为：2层、 4 层、6层；未设置铁件的楼层用M 1 2的膨胀螺栓固定在楼板上或在施工中提前预埋。

6、卷扬机：是提升物料的动力机构。

三、基础提升机的基坐必须支承在按安全可靠（或按设计要求）的基础之上，承载力能达到要求。

地梁安装时使用M20膨胀螺栓固定，螺栓中心距允许偏差2伽；地脚螺丝及预埋件要求应根据产品说明书或设计计算。

基础应有排水措施，距基础边缘5M范围内，开挖沟槽或有较大震动施工时，必须有保证架体稳定的措施。

1、低架（安装高度在30米及以下）：地耐力不应少于80Kpa,浇注C20混凝土,厚度300伽,基础表面应平整,水平度差不大于10伽；2、高架（安装高度在30 米及以上）：基础应有计算书，其埋深与做法应符合设计和井字架出厂使用规定；四、物料提升机技术要求1 、架体1）厂家提供的定型提升机产品，必须经市技术监督局检验后，核发准用证后方可使用。

2）提升机应设置连墙件与建筑物的柱子或与预埋在顶板上的钢筋环连接，连墙件每层必须设置一组，连墙件为①48X 3.5的钢管，连墙件与架体及建筑结构之间均采用刚性连接，并形成稳定结构，连墙件严禁与脚手架连接。
