PB840+EST全面检测指导流程

美国PB840呼吸机的自检流程
杨涛
【期刊名称】《中国医疗设备》
【年(卷),期】2006(021)010
【摘要】详细阐述了医院生物医学工程师如何对PB840呼吸机做自检和对简单故障的处理方法
【总页数】4页(P79-81,83)
【作者】杨涛
【作者单位】南京医科大学附属南京第一医院医疗设备处,江苏,南京,210006【正文语种】中文
【中图分类】TH789
【相关文献】
1.美国泰克PB840呼吸机的原理及故障维修 [J], 曾秀秀
2.PB840呼吸机快速自检和扩展自检程序r及方法 [J], 姜亚东
3.美国PB840呼吸机故障分析及维修 [J], 沈益督
4.美国泰克PB840呼吸机的原理及常见故障 [J], 梁汉思
5.泰科PB840呼吸机的自检故障及维修方法 [J], 李明通;陈泳飞
因版权原因，仅展示原文概要，查看原文内容请购买。

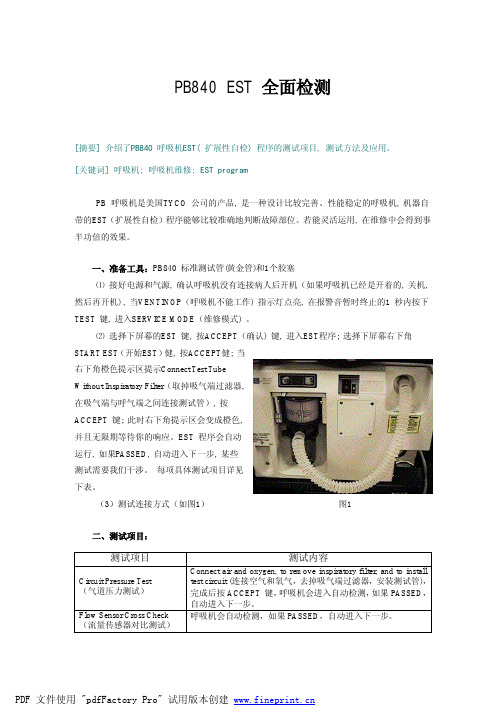

PB840 EST 全面检测[摘要] 介绍了PB840 呼吸机EST( 扩展性自检) 程序的测试项目, 测试方法及应用。

[关键词] 呼吸机; 呼吸机维修; EST programPB 呼吸机是美国TYCO 公司的产品, 是一种设计比较完善、性能稳定的呼吸机, 机器自带的EST（扩展性自检）程序能够比较准确地判断故障部位。

若能灵活运用, 在维修中会得到事半功倍的效果。

一、准备工具：PB840 标准测试管(黄金管)和1个胶塞⑴接好电源和气源, 确认呼吸机没有连接病人后开机（如果呼吸机已经是开着的, 关机, 然后再开机) , 当VENTINOP（呼吸机不能工作) 指示灯点亮, 在报警音暂时终止的1 秒内按下TEST 键, 进入SERVICE MODE（维修模式) 。

⑵选择下屏幕的EST 键, 按ACCEPT（确认) 键, 进入EST程序; 选择下屏幕右下角START EST（开始EST）健, 按ACCEPT健; 当右下角橙色提示区提示Connect Test TubeWithout Inspiratory Filter（取掉吸气端过滤器,在吸气端与呼气端之间连接测试管）, 按ACCEPT 键; 此时右下角提示区会变成橙色,并且无限期等待你的响应。

EST 程序会自动运行, 如果PASSED, 自动进入下一步, 某些测试需要我们干涉。

每项具体测试项目详见下表。

（3）测试连接方式（如图1）图1二、测试项目：测试项目测试内容Circuit Pressure Test （气道压力测试）Connect air and oxygen, to remove inspiratory filter, and to install test circuit (连接空气和氧气，去掉吸气端过滤器，安装测试管)，完成后按ACCEPT 键，呼吸机会进入自动检测，如果PASSED，自动进入下一步。

Flow Sensor Cross Check（流量传感器对比测试）呼吸机会自动检测，如果PASSED，自动进入下一步。

PB840呼吸机的相关知识和自检程序PB840呼吸机是一款高智能、功能齐全的综合型呼吸机，性能优越、功能齐全，适用于各年龄段(婴儿、儿童及成人)危重病人，可以满足医院的各种临床需求。

目前我科有4台。

一、PB840呼吸机主要由四部分组成(1)图形用户界面GUI分为上下两个显示屏，上半屏幕显示波形图像、报警提示、参数显示、错误代码、机器运行时间、测试结果等信息；下半屏幕为操作区，可进行模式设置、病人参数设置、报警参数设置等；显示屏右侧是报警指示区和机器运行指示区；显示屏下方是操作面板。

(2)呼吸输送系统BDU分为吸入模块、呼出模块、电源模块以及控制模块。

(3)后备电源系统BPS可在呼吸机断电时为BDU和GUI供电至少30min(不包含压缩机和湿化器)。

(4)空气压缩机。

PB840呼吸机内有两个独立的CPU：一个负责图形用户界面(GUI)，另一个负责呼吸输送系统(BDU)。

其中BDU CPU根据有关设定值对病人进行呼吸控制，并进行广泛的核实；而GUI CPU接受呼吸输送值和报警设置值，并监视呼吸机及呼吸机和病人之间的相互影响。

二、PB840呼吸机的自检功能通电自检(POST: power on self test)开机时，POST检测呼吸机电路。

快速自检(SST：short self test)在病人管道或湿化系统改变时进行自检。

SST主要检测病人管道的漏气。

对病人管道进行定标和测量呼出过滤器的阻抗。

扩展自检(EST：extended self test)检测系统的错误，也可作为维修或间歇性故障后的性能测试。

如果自检不通过，呼吸机将无法启动，因此此种方法只能由专业维修人员来进行。

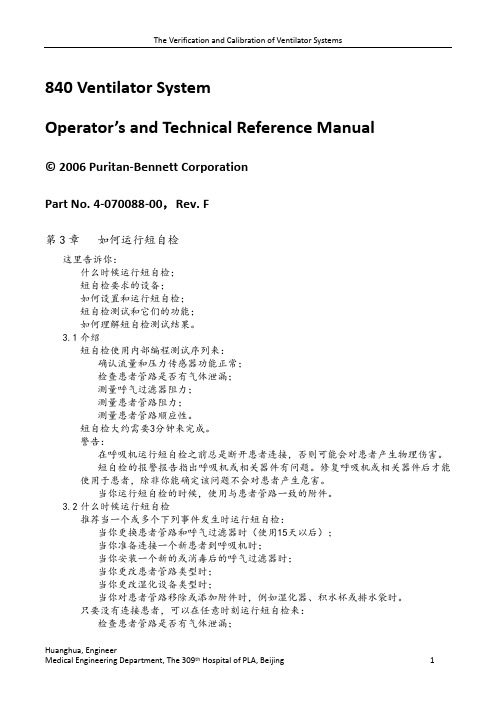

1、如何进入快速自检执行SST前先将呼吸机撤离病人!以免对病人造成伤害。

SST自检过程中若系统检测到ALERT(警告)，则提示呼吸机元件有故障或气源未连接，除非十分肯定该问题不会对病人、操作者或环境造成伤害，否则在用于病人前必须对此进行维修。

《如何使用PB840呼吸机》第一篇：如何使用pb840呼吸机呼吸机管道连接，基本参数设置及消毒（pb840）一呼吸机管道连接（执行前洗手，执行中注意清洁）1.将一次性呼吸机管道，及湿化罐（humidifier）带至床旁.2.检查一次性呼吸机管道及湿化罐的外包装.3.打开湿化罐外包装，安装.4.打开呼吸机管道外包装，先连接吸气端过滤器（inspiratoryfilter）与湿化罐段管道，然后连接湿化罐与呼气端过滤器（expiratoryfilter）.5.分别检查吸气端（inspiratorylimbofpatientcircuit）和呼气端（expiratorylimbofpatientcircuit）积水杯是否连接紧密.6.调节机械臂（flexarm），尽量使吸气端和呼气端积水杯至于所在管道最低点.管道连接好后，在使用前为确保病人使用呼吸机安全一定要有呼吸机使用前的例行检查我认为有二种方法1：专业的sst2：简单快速的检查见表呼吸机使用前的例行检查步骤.二基本参数设置需要注意的是，在完成设置之前请不要将呼吸机与病人相连.如果连接将会导致procedureerror报警，同时呼吸机开始安全通气（safetyventilation）.在这里主要介绍a/c模式下的参数调节.（需结合血流动力学与通气，氧合监护）1.开机后，在开机界面选择newpatient （当然如果是同一病员，也可以选择samepatient）后按下accept键.2.点击ibw（idealbodyweight）键，根据病人的情况设置.3.点击continue 键，如果需要改变点击restart键，回到开机主菜单.4.在新的界面进行mode，mandatorytype，spontaneoustype，及triggertype的设置.一般选择a/c模式，根据病员情况一般选择容量控制（选择自己认识最深刻，操作熟练的模式），触发方式选择流量触发.5.在具体设置上：（1待机使用前的基本参数设置：其参数应根据了解的病人体重，疾病种类，当时心肺的病理改变，检查结果来决定。

PB840呼吸机操作流程1.概述PB84呼吸机是ICU常用的仪器，操作方便，简单，为护理人员正确使用该呼吸机，保证患者得到安全、正确、有效的治疗而制定本流程。

2.使用方法操作流程要点说明操作流程要点说明接下页操作流程要点说明3.快速自检（SST）呼吸机每使用15天或更换呼吸回路、湿化器、过滤器时必须进行SST实验，用来测量呼吸回路顺应性，检查呼气过滤器阻力，以确保呼吸机准确性。

3.1每项自检存在以下三种结果SST测试结果意义行动PASSED测试均通过无，除非呼吸机有所要求ALERT 测试结果不理想，但不严重 SST终止按下其中一键，然后按ACCEPT键确认RESTART SST（重新SST）：指重做SST自检REPEAT（重复）：指重做本单项测试NEXT（下一步）：跳至下一步测试FAILURE 测试未通过，SST无法完成，除非设备排除故障按下其中一键，然后按ACCEPT键确认RESTART SST（重新SST）：指重做SST自检REPEAT（重复）：指重做本单项测试3.2SST全部测试结果SST测试结果意义行动PASSED所有单项测试均通过按以下两项中一项正常通气，RESTART SST（重新开始SST）按ACCEPT键重做SST自检RESTART SST（重新开始SST）: 按ACCEPT 键重做SST自检ALERT 自检检测到错误，如十分肯定错误不会，对患者造成损害，可忽略而照常使用呼吸机对患者造成损害，可忽略而照常使用呼吸机按以下两项中一项RESTART SST（重新开始SST）: 按ACCEPT键重做SST自检OVER RIDE（跳过）：按ACCEPT键忽略ALERT，视作测试通过处理，依次按EXIT SST 、ACCEPT键呼吸机正常通气状态FAILURE 自检检测到严重错误, 呼吸机无法正常通气，不能用于患者，需要维修检查或更换回路按下以下键:RESTART SST（重新开始SST）：按ACCEPT键重做SST 自检，如还是失败联系维修3.3检测程序操作流程要点说明操作流程要点说明4.PB840报警信息6.PB840预防性维护7.参考文献1.实用ICU护理手册/贾灵芝主编.—北京：化学工业出版社，2012.52. Puritan Bennett TM呼吸机操作和技术参考（操作说明书）。
