换热站运行调节方案1. 引言换热站是指将不同系统之间的热能传递的装置，它在城市集中供热系统中起着至关重要的作用。
为了确保换热站的正常运行和高效能利用，需要一个合理的运行调节方案。
本文将介绍换热站的运行调节方案，包括运行模式、温度控制、热量平衡等方面的内容。
2. 运行模式换热站的运行模式一般分为四种：手动模式、时间控制模式、温度控制模式和负荷控制模式。
2.1 手动模式手动模式是指运行人员根据实际情况手动控制换热站的运行状态和参数。
这种模式需要人员实时参与，具有较高的灵活性和可操作性。
但是，由于人为因素的存在，容易造成不稳定和误操作。
2.2 时间控制模式时间控制模式是指换热站定时进行开启和关闭。
通过预设的时间表，可以在不同时间段开启和关闭换热站，以适应不同的供热需求。
这种模式适用于供热负荷变化较小、规律性强的情况。
2.3 温度控制模式温度控制模式是通过控制供水温度和回水温度来调节换热站的运行。
根据供热系统的负荷需求，及时调整水温，以确保系统的稳定和高效运行。
2.4 负荷控制模式负荷控制模式是根据换热站的实际热负荷情况来调节系统的运行。
通过负荷计量和传感器监测，及时调整换热站的运行状态，以达到最佳的供热效果。
3. 温度控制换热站的温度控制是整个系统运行调节中至关重要的一部分。
合理控制供水温度和回水温度，有助于提高换热站的热效率和节能效果。
3.1 供水温度控制供水温度的控制应根据当前的室外温度和用户需求进行调节。
在寒冷的冬季，应提高供水温度以满足用户的取暖需求；而在温暖的季节，可以适当降低供水温度以节省能源。
同时，供水温度应在合适的范围内波动，以保证稳定的供热效果。
3.2 回水温度控制回水温度的控制主要是通过控制循环泵的流量来实现。
循环泵的流量应根据实际热负荷情况进行调节，以保持合适的回水温度。
过高的回水温度会影响热效率，而过低的回水温度则可能影响用户的舒适感。
4. 热量平衡热量平衡是指换热站在供热过程中需要保持能量的平衡，以确保供热系统的稳定运行。
换热站控制方案1. 引言换热站是工业生产或居民小区中用于供热和供冷的重要设施。
其功能是将不同系统之间的热媒传递给不同的用户，以满足其热能需求。
为了提高能效和系统的稳定性，采用合适的换热站控制方案是至关重要的。
本文将介绍一种换热站控制方案，以实现高效、稳定和可靠的供热和供冷系统运行。
2. 控制策略针对换热站的控制，以下是一些常用的控制策略：2.1 温度控制策略换热站的主要任务是向用户提供热媒，并控制不同用户之间的供热或供冷温度。
温度控制策略包括以下几种：•定温差控制：通过控制供回水之间的温度差来调节用户的供热或供冷温度。
一般情况下，供回水温度差不宜过大，否则会造成能量浪费或用户不满。
•区域温度平衡控制：根据不同用户的热负荷和室温，进行动态调节热媒流量，以实现不同区域的温度平衡。
2.2 流量控制策略流量控制是换热站运行的关键，对系统能效和稳定性都有重要影响。
常见的流量控制策略有：•常规流量控制：根据用户的热负荷需求，通过阀门的调节来控制流量。
这种控制方式简单、易实施，但能效较低且稳定性较差。
•变频流量控制：通过变频器调节泵的转速，根据用户的需求动态调整流量。
这种控制方式能有效提高能效和系统稳定性。
2.3 压力控制策略换热站的正常运行需要保持合适的流体压力。
以下是一些常见的压力控制策略：•固定压力差控制：通过设置进口和出口之间的压力差，控制流体的流动。
这种控制方式简单可靠，但可能会导致流量变化较大，影响能效。
•压力稳定控制：通过采用压力稳定器或压力传感器，实时监测和调整流体的压力，以保持压力在一定范围内。
3. 控制方案配置根据实际系统的需求和性能要求，可以灵活配置不同的控制方案。
以下是一个典型的换热站控制方案配置示例：•温度控制策略：采用定温差控制和区域温度平衡控制相结合的方式，以实现精确的温度控制和能源节约。
•流量控制策略：采用变频流量控制方式，通过调整泵的转速，根据用户的需求动态控制流量，以提高能效和系统稳定性。
换热站控制系统设计引言：换热站是工业和居民建筑中必不可少的一部分，用于供暖、制冷和热水供应。
换热站控制系统是确保换热站运行稳定和高效的关键。
本论文将讨论换热站控制系统的设计和实施。
一、需求分析：首先，我们需要对换热站的需求进行分析。
根据不同的应用场景和需求，需要确定换热站的供热、制冷和热水供应的需求量以及温度要求。
还需要考虑换热站的稳定性和可靠性，以及节能和环保要求。
二、系统架构设计：1.监控模块：监控模块用于监测换热站的运行状态和参数。
这包括温度和压力传感器用于测量供热/制冷水和热水的温度和压力。
流量计用于测量流体的流量。
还可以使用液位传感器来监测储水罐中的水位。
这些传感器将数据传输给控制模块进行处理。
2.控制模块：控制模块负责处理监测模块传输的数据，并相应地控制换热站的运行。
首先，需要一个温度和压力的控制算法来确保供热/制冷和热水的温度和压力满足要求。
其次，需要一个流量控制算法来确保流体的流量控制在合理的范围内。
此外，还需要一个液位控制算法来保证储水罐的水位稳定。
3.执行模块：执行模块用于执行控制模块的指令。
这包括控制阀门、泵和调节阀等设备。
这些设备将根据控制模块传输的指令来控制换热站的运行。
三、设计和选择控制算法：为了确保换热站的高效和稳定运行，需要设计和选择相应的控制算法。
根据具体的需求，可以选择PID控制、模糊控制或模型预测控制等控制算法。
通过模拟和实验，可以评估和优化控制算法的性能，并确定最佳的控制策略。
四、设计安全措施：五、实施和测试：设计和开发完成后，换热站控制系统需要进行实施和测试。
在实施过程中，需要确保系统的正常运行和与其他系统的兼容性。
通过实验和测试，可以验证系统的性能和稳定性，并进行必要的调整和优化。
结论：本论文主要讨论了换热站控制系统的设计和实施。
通过系统架构设计、控制算法选择和一系列的实施和测试，可以确保换热站的高效、稳定和安全运行。
在未来的研究中，可以进一步探索新的控制算法和技术，以提高换热站的性能和能效。
换热站节能控制系统换热站是连接热源和热用户的重要环节，在整个供热系统中起着举足轻重的作用，热水管网又分为，一次网和二次网，一次网是指连接于城市热源管网和换热站之间的管网，二次网是指连接于换热站与热用户之间的管网，换热站主要是指连接于一次网和二次网，并装有与用户连接的相关设备、仪表和控制设备的机房。
根据规模和设置地点不同，换热站又可分为首站、区域换热站、集中换热站和用户换热站。
而且绝大多数换热站为了考虑供暖面积的扩容，设备的数量和容量都设计的留有一定余量，并且如果这些换热站的循环泵和补水泵采用人工开、关阀门控制流量，由于管路的阻力增大，必将造成电能浪费。
因此换热站的控制系统节能设计与应用是换热站建设和改造的重点工作之一。
一、换热站的重要组成部分换热站以及热水管网是连接热源与热用户的一个极为重要的环节。
在整个供热系统之中扮演着十分重要的角色。
热水管网有可以分为一次网与二次网，前者主要是指连接于城市管网与换热站之间的管网；后者则指的是连接于换热站与热用户间的管网。
所谓换热站指的是连接于一次网与二次网且装有与用户连接的相关设备、仪表以及控制设备的机房。
二、节能控制系统产品功能特征分析对于节能控制系统产品而言，其主要包括如下几个方面的功能特征：1、节能控制系统的主要用途：换热站节能系统具有较多优点，包括：高效节能、智能化以及自动化等，且其用途十分广泛，如同热力公司热网控制、工厂、机关以及住宅小区等商业用建筑的供热采暖、生活用热水、空调等；各种需要换热场所；各类换热站的新建、改建以及扩建工程的配套设施等。
2、节能控制系统的主要特征：换热站设计理念十分先进，不仅会节省基建投资成本，而且还会使得安装维护便捷。
实现系统的自动化控制，使得自动化以及智能化程度提高，便于操作。
可实现无人值守、自动显示，也可以实现远程通信操作，且经过计算机网路进行全程的监控，与此同时，自动化控制以及人工操作可进行互相切换。
该智能控制装置具有自动控制、气候补偿以及节能舒适等方面的特征，是当前智能建筑采暖供热的一个理想选择。

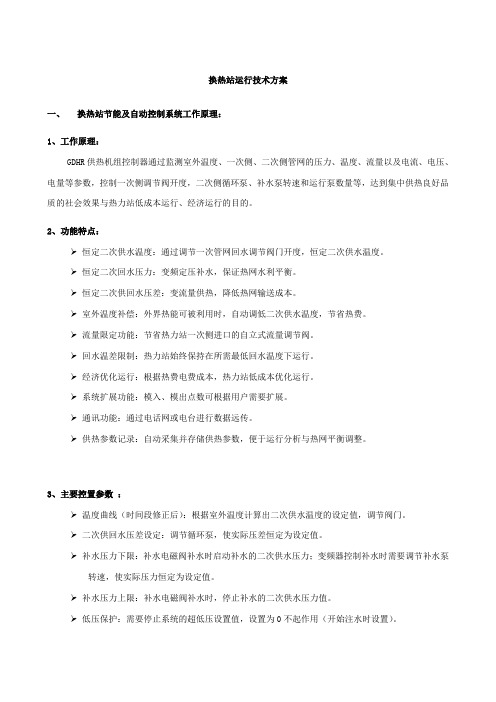

换热站运行技术方案一、换热站节能及自动控制系统工作原理：1、工作原理：GDHR供热机组控制器通过监测室外温度、一次侧、二次侧管网的压力、温度、流量以及电流、电压、电量等参数，控制一次侧调节阀开度，二次侧循环泵、补水泵转速和运行泵数量等，达到集中供热良好品质的社会效果与热力站低成本运行、经济运行的目的。
2、功能特点：恒定二次供水温度：通过调节一次管网回水调节阀门开度，恒定二次供水温度。
恒定二次回水压力：变频定压补水，保证热网水利平衡。
恒定二次供回水压差：变流量供热，降低热网输送成本。
室外温度补偿：外界热能可被利用时，自动调低二次供水温度，节省热费。
流量限定功能：节省热力站一次侧进口的自立式流量调节阀。
回水温差限制：热力站始终保持在所需最低回水温度下运行。
经济优化运行：根据热费电费成本，热力站低成本优化运行。
系统扩展功能：模入、模出点数可根据用户需要扩展。
通讯功能：通过电话网或电台进行数据远传。
供热参数记录：自动采集并存储供热参数，便于运行分析与热网平衡调整。
3、主要控置参数：温度曲线（时间段修正后）：根据室外温度计算出二次供水温度的设定值，调节阀门。
二次供回水压差设定：调节循环泵，使实际压差恒定为设定值。
补水压力下限：补水电磁阀补水时启动补水的二次供水压力；变频器控制补水时需要调节补水泵转速，使实际压力恒定为设定值。
补水压力上限：补水电磁阀补水时，停止补水的二次供水压力值。
低压保护：需要停止系统的超低压设置值，设置为0不起作用（开始注水时设置）。
泄压压力：二次供水压力过高，需要泄压的压力设置值。
4、设备功能：恒定二次供水温度：根据设定好的室外温度与二次温度曲线的设定值的关系调节阀门使二次供水温度接近于它的设定值。
恒定二次回水压力：变频定压补水，保证热网水利平衡。
恒定二次供回水压差(DRT功能)：变流量供热，降低热网传输成本。
时间段对温度曲线的补偿：利用人们不同时间段对温度的要求的不同，自动根据设定值调节温度曲线，达到节省热费的作用。
热力换热站能量控制与调节系统探讨
热力换热站是工业生产中常见的一种设备，它通过换热器将高温的介质换热给低温的
介质，从而达到能量的传递和利用。
在这个过程中，如何进行能量的控制和调节是非常重
要的，不仅涉及到生产过程中能源的有效利用，还关乎到设备的运行效率和安全。
热力换
热站能量控制与调节系统的设计与应用显得尤为重要。
热力换热站能量控制与调节系统的设计首先需要考虑到的是能量的传递和利用效率。
换热站通常包括换热器、泵、阀门、控制器等组件，这些组件需要进行协调和配合，才能
够实现能量的有效传递和利用。
而能量的控制与调节系统则需要通过设备的监测和控制，
来确保能量传递过程中的稳定和高效。
在这个过程中，自动控制技术起到了至关重要的作用，它可以通过传感器、执行器和控制器等设备来实现对换热站的自动监测和调节，提高
了生产过程的自动化和智能化水平。
除了控制阀和泵，换热器在热力换热站能量控制与调节系统中也起着非常重要的作用。
换热器的设计和选型需要考虑到介质的性质、换热面积的大小、传热系数等因素，以及换
热器的运行效率和可靠性。
通过现代化的换热器设计和控制技术，可以实现对换热器的自
动监测和调节，提高了系统的换热效率和能量利用率。
热力换热站能量控制与调节系统的设计与应用在工业生产中具有非常重要的意义。
它
可以实现对能量传递过程的稳定和高效控制，提高了工业生产过程的效率和安全性。
随着
自动控制技术和现代化设备的不断发展和应用，热力换热站能量控制与调节系统也将不断
得到改进和提高，为工业生产提供更加可靠和高效的能源支持。
常用控制策略（1）换热机组具有气候补偿和恒温供水功能，即根据气候的变化自动调节供热量，应用可编程控制器(PLC)，根据室外温度的变化和当地热负荷曲线，决定二次侧的供水温度和补偿漂移量。
二次侧供水温度的实测值和设定值相比较后，并进行PID调节，控制器输出信号至电动调节阀，调节电动调节阀的开度，从而改变一次侧的流量，实现二次侧供水温度的质调节和一次侧流量的量调节。
供水温度和补偿漂移量可由中央监控系统进行远程设定。
（2）自动补水补水泵是由安装在二次侧回水管路上的压力传感器测得的压力信号，与控制器二次回水压力设定值比较后输出一个控制信号控制器，由控制器控制补水泵的开启，从而实现二次网回水自动补给。
回水压力设定值可由中央监控系统进行远程设定。
（3）自动卸压功能: 当二次侧供水压力高于供水设定值高限时，开启泄水电磁阀，同时配安全阀，以便双保险。
泄水电磁阀开启压力设定值可由中央监控系统进行远程设定。
（4）二次侧循环水泵控制，实现供水压力和回水压力差值控制，保证系统最不利点的供回水压差，从而保证最不利点正常供暖。
压差设定值可由中央监控系统进行远程设定。
（5）二次侧循环水网防汽化保护。
即二次网循环泵停止，电动调节阀关闭并且停电后电动调节阀关闭。
（6）开机自检功能：二次侧回水压力设定具有一个超低限保护值（在控制器操作面板上可以调整此值），当二次侧压力没有达到此值时，不能启动循环泵而只能开启补水系统补水，待达到设定值后方可启动循环泵。
（7）顺序启动及泵阀联锁：双板双泵两套水循环系统换热站，当热负荷不足时，只运行一套系统，当第一套系统的循环水泵发生故障时，应自动启动第二套系统的循环水泵。
换热站循环水泵运行后电动调节阀才自动开启；当正在运行的循环水泵发生故障时，输出报警信号，循环泵停机，电动调节阀关闭。
（8）来电自启满足无人值守功能：板式换热机组在送电后，控制器工作，站自检后自动按顺序启动。
（9）失压保护：二次侧回水压力低于超低限设定值时，自动停止循环泵运行，并关闭电动调节阀，自动补水系统投入运行，开始补水。
换热站控制系统设计1.引言换热站是供热系统中的重要部分，负责对热能进行集中供应和分配。
为了实现高效、稳定的供热过程，需要一个可靠的换热站控制系统来监测和控制热网的运行。
本文将介绍一种换热站控制系统的设计方案。
2.系统需求分析在设计换热站控制系统之前，我们需要对系统的需求进行分析。
主要的需求如下：2.1热能监测系统需要能够实时监测换热站的热网温度、流量和压力等参数，以便及时发现问题并进行调整。
2.2控制功能系统需要能够对换热站的设备进行自动控制，包括启停设备、调节温度和流量等。
2.3故障报警系统需要能够监测热网中的故障，并及时向操作人员发出警报，以便及时处理故障。
2.4数据记录与分析系统需要能够记录并存储换热站的运行数据，以便后续进行数据分析和故障排查。
3.系统设计方案基于上述需求，我们设计了以下的换热站控制系统方案：3.1硬件组成系统的硬件组成包括传感器、执行器、控制器和操作终端。
传感器负责实时监测热网的温度、流量和压力等参数，并将数据传输给控制器。
执行器负责根据控制指令进行设备的启停以及温度和流量的调节。
控制器负责接收传感器的数据，并进行数据处理和控制指令的生成。
操作终端用于操作和监控整个系统。
3.2控制策略系统采用分层控制策略，分为上位机控制和下位机控制。
上位机负责监控整个系统的运行状态，接收传感器数据并进行数据分析、故障排查和故障报警。
下位机负责控制设备的启停和温度、流量的调节，根据上位机发出的控制指令进行相应的操作。
3.3软件开发软件开发包括上位机软件和下位机软件的开发。
上位机软件主要负责数据分析、故障排查和故障报警等功能。
下位机软件主要负责控制设备和接收上位机发出的控制指令。
4.系统实施系统的实施包括硬件设备的安装、软件的开发和系统的调试。
硬件设备的安装需要按照设计方案进行，确保传感器和执行器的正确连接。
软件开发需要根据需求进行，编写相应的代码并进行测试。
系统调试需要将硬件和软件进行整体联调，确保系统的稳定性和可靠性。
换热站的变频调速控制系统1 概述为节省能源，减少城市污染，在冬季，充分利用火力发电厂蒸汽轮机发电后的余热，可对北方城市集中供热。
这种供热的过程是，从发电厂送出来的热水，到城市中的换热站经过热交换器后，一次供水热水温度从90 益左右，下降到60 益左右，然后再流回发电厂。
送到城市居民家中的热水，流过各用户的热交换器，在热交换器中进行热交换，然后流回换热站，进入换热站热交换器的二次回水温度有50 益左右，二次供水温度60 益左右。
陕西宝鸡有许多这样的换热站，大部分换热站设备比较简单，一般由数台热交换器，几台泵组成的循环泵组和一台补水泵构成。
而这些换热站的循环泵和补水泵因为采用人工开、关阀门控制流量，所以使管路的阻尼增大，从而造成电能浪费。
随着变频技术的发展，采用变频器对老旧换热站进行技术改造，实现自动控制已经被越来越多的供暖中心所接受。
2 换热站的变频调速控制陕西宝鸡一换热站由4 台热交换器，4 台37 kW 的管道泵组成的循环泵组，1 台3.7 kW 的补水泵组成。
陕西宝鸡热力公司在2003 年至2004 年对换热站实施了自动化改造，循环泵和补水泵用变频调节，整个供热系统用计算机进行监控，实现了换热站无人值守。
2.1 补水泵变频调速控制供热时，热水通过循环泵在供热系统中运行，管道、阀门的泄漏会引起循环水的水压降低，如不及时补水，会造成供热系统运行不正常。
补水泵的变频泵补水方式比较简单，设定系统内热水的水压为0.4 MPa，将压力变送器安装在回水主管上，管网上压力的变化经压力变送器变换为4 耀20 mA 的信号反馈到变频器的PI 调节器的输入端。
变频器的给定值设置为4 kg。
当供热系统的压力低于4 kg 时，变频器的输出频率上升开始补水；达到4 kg 时，反馈信号与给定信号基本相等，变频器输出频率下降停止补水。
本例选用1 台森兰变频器BT12S3.7kW，压力变送器选用森纳斯。
换热站运行调节方案一、背景介绍换热站是城市供热系统中的重要环节，它负责将热能从热源输送到用户，通过换热站可以实现热量的平衡和调节。
换热站的运行调节方案直接关系到供热系统的稳定性、能效和运行成本。
本文将介绍换热站运行调节方案的设计原则、主要内容和实施方法。
二、设计原则换热站运行调节方案的设计应遵循以下原则：1. 稳定性原则调节方案应确保换热站在不同工况下具有良好的稳定性，能够保持热网供热平稳、可靠。
2. 能效优先原则调节方案应将节能作为首要目标，通过优化换热站的运行方式、减少能源损耗，提高整体能效。
3. 灵活性原则调节方案应具备一定的灵活性，能够适应不同的工况变化和用户需求。
4. 安全性原则调节方案应确保换热站运行过程中的安全性，避免发生事故和损坏设备。
5. 经济性原则调节方案应综合考虑投资成本和运行成本，使得换热站的运行费用得到最优化。
三、主要内容换热站运行调节方案包括以下主要内容：1. 运行模式选择根据供热系统的实际情况和用户需求，选择合适的运行模式，包括常规运行模式、节能运行模式和紧急运行模式等。
2. 温度调节策略根据换热站的热负荷变化和用户需求，制定温度调节策略，包括供水温度控制、回水温度控制和换热站排气温度控制等。
3. 流量调节策略根据热负荷变化和供热系统的稳定性要求，制定流量调节策略，包括分区调节、单机调节和整体调节等。
4. 运行参数监测与调整对换热站的运行参数进行监测和调整，包括供水温度、回水温度、热负荷和流量等参数的监测和调整，以保证系统的稳定和节能。
5. 运行记录与分析对换热站的运行记录进行整理和分析，以便于对调节方案的有效性进行评估和改进。
四、实施方法实施换热站运行调节方案的方法如下：1. 制定方案根据换热站的实际情况和设计要求，制定运行调节方案，包括选择运行模式、制定温度调节策略和流量调节策略等。
2. 安装调节设备根据调节方案的要求，安装相应的调节设备，包括温度传感器、流量计和控制阀等。
换热站节能变频节能系统控制方案一、热交换站的二次供暖循环水概况热交换站的二次供暖循环水运行系统都是通过电机带动定量循环泵来提供循环水的动力。
通常设计人员在电机选型时，由于电机按一定模数分级，往往选择功率比水泵输入功率大的电机，功率留有一定余量。
我们知道热交换站内二次供暖系统根据流量情况可分为定流量系统和变流量系统，无论那种系统，电机都是直接接市电一直以工频运行，电机都要全速运转，无法随着供暖负荷的变化而变化，循环泵输出流量是恒定的，当根据天气温度或供暖负荷变化需要对循环水流量进行控制和调节时，通常的控制手段是开大阀门或关小阀门来人为调节，这样在阀门上产生了附加损失，使得能量因为阀门的节流损失消耗掉了，浪费了大量能源。
又由于温度是个滞后参数，调节周期长，用阀门调节控制精度受到限制。
泵类设备多数采用异步电动机直接驱动的方式运行，存在启动电流大、机械冲击、电气保护特性差等缺点，时常出现泵损坏同时电机也被烧毁的现象，不但浪费能源而且加快了设备损耗。
循环水泵采用变频控制能较好地解决这个问题。
在满足供热的条件下，调节电机转速，保证一定的系统压差，可获得可观的节电效果。
二、变频调速节能原理通过流体力学的基本定律可知：循环泵属平方转矩负载，其n(转速)、Q(流量)、H(压力)以及P(轴功率)具有如下关系：Q∝n ，H∝n2，P∝n3；即，流量与转速成正比，压力与转速的平方成正比，轴功率与转速的立方成正比。
可以看出改变电机转速可以调节循环泵的流量的方法，要比采用阀门调节更为节能经济，设备运行工况也将得到明显改善。
电机的转速与工作电源输入频率成正比，即：n =60 f（1-s）／p，（式中n、f、s、p分别表示转速、输入频率、电机转差率、电机磁极对数）,由于s、p对某一电机是固定值，因此通过改变电动机工作电源频率能达到改变电机转速的目的。
变频器就是基于上述原理采用交-直-交电源变换技术，集电力电子、微电脑控制等技术于一身的综合性电气产品。
对循环水系统进行变频的改造正是基于以上原理。
改造后的系统，将室外温度、系统供回水压差及回水温度作为输入参数，加上PLC控制器处理下达变频调速指令，通过变频器适时适量地控制循环泵电机的转速来调节循环泵的输出流量，满足供暖负荷要求。
这就使电机在整个负荷和变化过程当中的能量消耗降到最小程度。
再有，应用变频器还能提高系统的功率因数，减少电机的无功损耗，并提高供电效率和供电质量。
综上所述，不难看出，对供暖换热系统进行变频节能控制能够带来巨大的节能效果。
对系统进行变频控制时，为确保安全可靠性，保证系统可以方便地在工频和变频两种运行状态下进行切换。
三、供暖换热系统的变频改造节能分析循环水泵是传递流体的装置，这类负载消耗的能量与流量的立方成正比，根据能量消耗与转速的关系式：Q＝Kn；H＝K2n2；P＝Q×H＝K3n3。
式中，K1、K2、K3为常数，n为电机的转速。
又，三相交流异步感应电机n =60 f （1-s）／p，式中f为供电频率，s为滑差率，p为电机极对数。
电机一旦选定后，s、p是固定常数，则n可表示为：n＝K0f，即与供电频率成线性正比例关系。
当电机输入频率为工频50Hz时，n＝K0×50转／分；此时功率P1＝K3（K0×50）3＝K×503；当电机输入频率为40Hz时，n＝K0×40转／分，功率P2＝K3（K0×40）3＝K×403。
P2／P1％＝K×403／K×503％＝51％，由此可见，从理论上计算，当电机转速降低20％时，就可以节电49％。
四、热交换站二次供暖系统循环水泵变频控制的实际应用换热站安装了节电控制设备，采暖循环泵变频控制，该系统有手动和自动两种变频功能和一种工频功能。
在变频模式下，手动时，可以人为随意给定频率，控制循环泵的输出流量，调节供暖温度。
自动时，变频器和PLC控制器进行通讯，PLC控制器根据系统供回水压差及回水温度传感器传上来的信号进行处理，按照供热要求给变频器发出控制指令，控制电机转速调节循环泵输出流量，从而达到调节温度的目的。
在变频器出故障时，可手动切换到工频运行，保证继续供热不停产。
验证变频控制的实际节电效果，在热交换站进行了相关对比试验。
采暖循环水泵型号TB/9616-1999，额定功率35kW额定电流:69A，试验方法：采暖循环泵由软起动控制改为变频控制，检测手段：以48小时为一检测周期，试验结果：原系统在380V50Hz状态下运行，按照两天试验(48小时)的记录，总耗电量为1585.9kWh，平均每小时所消耗的电能为33.04kWh，每天耗电量为792.96kWh。
改造后系统在380V变频状态下运行，按照两天试验（48小时）的记录，在同等供暖效果的情况下，总耗电量为1186.2kWh，每小时所消耗的电能为24.71kWh，每天耗电量为598.1kWh。
在30Hz状态下运行每小时的电度为13.7kWh；改造后的设备每小时节电度为8.33kWh，每天节约电量为194.86kWh。
节电率为25％。
按照现在电费收取标准0.7元/度计算，每天节省电费约为140元，按照通常的标准，采暖季应从11月至3月，共计140天，一个采暖期一台水泵节约电费约为19592元。
通过上面的试验，我们可以看出变频控制可以有效的节电，尤其对于老供热系统和大负荷的供热系统而言，变频控制可有效降低热交换站的运行费用。
4.1循环水系统原理供热管网或锅炉的一次热煤系统（蒸汽或高温热水）下，在智能温控装置控制下，按照所需流量经换热器，将热量传递给二次水。
4.2补水稳压原理二次水回水压处于某一设定范围内，二次水回水压力低于设定范围下限时补水泵自动开启升压，压力达到设定范围上限补水泵自动停止。
二次回水压力超过设定范围上限一定值时，安全阀排水泄压，维持二次回水压力适宜。
五、供热质调节原理供热质调节通过智能温度控制装置实现，它根据出水温度变化自动调节供热供水温度，调节供热系统的热负荷，避免室内温度受气候变化而出现的过冷，过热，维持温暖，舒适的室内环境，并最大程度地节省热能。
六、供热量调节原理供热量调节是根据供热系统回水温度变化变频调节循环泵,自动调节循环水流量及扬程,最大程度节省运行费用七、热交换站变频控制方案框图热交换站变频控制装置主要由，变频器，气候补偿器，信号采集器，PLC 可编程控制器组成。
气候补偿器的设计理念是将将与天气有关的工艺过程自动化补偿相应调节量，达到节能或者提高产品质量的目的。
进而应用到一切和天气有关的工艺过程中，控制量可以是开关量、模拟量、脉冲量等。
在采用热计量的供热系统中，有效利用自由热，按照室内采暖的实际需求，对供热系统的供热量进行有效的调节，将有利于供热的节能。
气候补偿器可以根据室外气候的温度变化，用户设定的不同时间的室内温度要求，按照设定的曲线自动控制供水温度，实现供热系统供水温度的气候补偿；另外它还可以通过室内温度传感器，根据室温调节供水温度，实现室温补偿的同时，还具有限定最低回水温度的功能。
气候补偿器一般用于供热系统的热力站中，或者采用锅炉直接供暖的供暖系统中。
总结，热交换站变频节能控制装置是结合气候补偿器的气候补偿功能，以及变频调速节电原理组合设计的热换站一体化节能装置，可有效实现供暖系统的质量调节，其节能效果显著，节能率约20%~35%，一般可在2-3个采暖期收回投资。
（气候补偿器+V &T 变频器）热换站变频节能控制装置 VVF 补水泵变频柜P 2回水压力补水泵换热器T 2T 1回水温度供水温度二次泵二次热水回二次热水出一次泵一次热源回电动三通阀一次热源入八、热交换站变频控制装置控制方式本次热交换站变频控制装置共涉及33个供热系统，22个热力交换站，循环泵83台，补水泵56台（2.2KW 补水泵24台；3KW 补水泵15台；4KW 补水泵11台；5.5KW 补水泵7台）33个供热系统，循环泵2台以下的含2台供热系统25个，循环泵3台的供热系统1个，循环泵4台的供热系统7个。
结合各热力交换站配泵情况，具体变频控制方案如下：1、对循环泵为2台以下的含2台的25个供热系统换热站热水循环泵采用变频一拖二的控制方式，变频器选型时按较大泵功率选配；KM 3FR 2FR 1KM 1 补水泵KM 2 KM 4M 2M 1补水泵VVFV &T 变频器QF 1QF 2 QF 3QF 3QF 2 QF 1VVFV &T 变频器热水循环泵M 1M 2KM 4 KM 2 热水循环泵KM 1 FR 1FR 2KM 32、对循环泵为3台的供热系统1个换热站热水循环泵采用变频一拖三的控制方式，变频器选型时按较大泵功率选配；FR 3M 3KM 6 KM 5 QF 3KM 3 FR 2FR 1KM 1 KM 2 KM 4 QF 1QF 2 QF 3 QF 3QF 2 QF 1KM 4KM 2 KM 1 FR 1FR 2KM 3循环泵控制回路补水泵控制回路3、对循环泵为4台的供热系统7个换热站热水循环泵采用变频一拖二*2的控制方式，变频器选型时按较大泵功率选配；补水泵控制方式为一拖一或一拖二方式。
循环泵控制回路补水泵控制回路九、各热力交换站变频选配汇总表北系统15KW*2+2.2KW 补水泵一拖二29600 2960012 一小换热站15KW*2+2.2KW循环泵一拖二补水泵一拖二29600 2960013 第二供热站15KW*2+2.2KW 29600 2960014 丽雅小区11KW+2.2KW 16400 1640015 第一供热站15KW*2+2.2KW 29600 2960016 市公安局18.5KW+4KW 19400 1940017 州农行小区15KW*2+2.2KW 29600 2960018 帝龙花园15KW+5.5KW 20500 2050019 市五中站18.5KW+2.2KW 19300 1930020 州水管处18.5KW+4KW 19400 1940021 市农业局22KW+2.2KW 20500 2050022 市医院站22KW+3KW 循环泵一拖三补水泵一拖二24400 24400合计人民币：柒拾贰万玖仟叁佰叁拾元整729330 备注：本换热站变频控制柜按基本功能配置，循环泵通过采集回水温度控制循环泵变频运行，补水泵按通用变频恒压控制原理采集系统回水压力控制补水泵运行。
若需考虑气候补偿器与循环泵联动每台气候补偿器27000元共计22个站33个系统，需配置气候补偿器33台，增加费用23000*33=759000元十、各热力交换站变频控制柜配置清单循环泵补水泵变频一拖二序号名称规格型号数量备注1 变频器E5-H-4T循环泵1台蓝海华腾2 变频器E5-H-4T补水泵1台蓝海华腾3 断路器NM1- H 33300 4只正泰4 接触器CJ20-AC220 4只正泰5 热继电器JR36-160A 4只正泰6 电流表1只正泰7 电压表1只正泰循环泵一拖三补水泵变频一拖二循环泵一拖二*2补水泵变频一拖二变频器制造商：深圳市蓝海华腾技术有限公司电话：0，0；传真：1 地址：深圳市南山区西丽新锋大楼B栋4-6层邮箱：lhht@系统集成商：陕西银丰电气设备有限公司电话：029-*******传真：地址：西安市桃园南路118号邮箱：。
