换热站供热自动化控制系统的原理及应用探讨

自动化控制技术在智慧供热中的应用研究摘要：智慧供热是利用先进的信息技术和自动化控制技术，使供热系统实现智能化运行和管理的新型供热模式。

在传统的供热系统中，存在着一些问题。

而自动化控制技术的应用可以提高供热系统的能源利用效率、运行稳定性和服务质量，实现智能化的供热设施运营管理。

基于此，以下对自动化控制技术在智慧供热中的应用进行了探讨，以供参考。

关键词：自动化控制技术；智慧供热；应用研究引言随着社会经济的发展和人们对舒适生活的需求不断提升，智慧供热成为城市发展和生活改善的重要组成部分。

在智慧供热中，自动化控制技术的应用为供热系统带来了新的变革。

自动化控制技术能够有效降低供热成本、提升供热效率，并实现供热操作的可持续发展。

1智慧供热系统的概念智慧供热系统是一种基于现代科技的智能化供热管理系统，旨在提高供热效率、降低能源消耗，为用户提供舒适、安全、环保的供热服务。

该系统通过集成各类传感器、监测设备、控制器和数据分析算法，实现对供热设备的实时监测、远程控制和智能化管理。

智慧供热系统利用物联网、大数据、人工智能等新兴技术对供热过程进行智能化改造，实现供热设备的实时监控、智能调度、优化运行等目标。

通过智能化技术对供热系统的精细化管理，可以显著提高供热效果，降低能源消耗，改善环境质量。

智慧供热系统具有预测功能，可以根据集团给定的供热目标优先级与未来气候变化等信息预测分析未来48小时内可能发生的各种场景，并规划出最优控制方案。

2智慧供热系统的特点高效节能：智慧供热系统采用先进的节能技术，如热能回收、热泵技术等，能够最大程度地提高能源利用效率，降低供热成本。

精确控制：系统通过传感器、控制阀门等设备，实时监测和调节供热参数，能够精确控制供热温度、流量等参数，提供个性化的供热服务。

智能管理：智慧供热系统通过数据采集、分析和处理，实现对供热系统的智能管理和优化调度，提高供热系统的运行效率和稳定性。

实时监测和预警：通过传感器实时监测供热系统的运行状态，如温度、压力、流量等参数，一旦发现异常情况，系统会及时发出预警，帮助运营人员快速处理故障。

自动控制在供热系统中的应用摘要：随着社会的发展科技的进步，以及计算机技术、通讯技术、自动化技术水平的提高，使人们对供热质量的要求不断提升，所以自动化技术在换热站的应用就显得势在必行。

此文就是针对换热站自控系统方面的实例，对自动化控制在供热系统中的应用进行一些探讨关键词：换热站；自动控制；节能一、换热站自控系统的设计原则换热站自控系统在全面的保证供热质量的基础上。

宏观掌握了供热系统的工艺参数变化及设备运行状况，保证了供热系统的运行参数对热网的自动调节。

减少了能源、人员浪费，调高了经济效益，更好的进行了供热系统设备的维护和管理，换热站自控系统可以及时检测供热系统故障，提高系统安全性。

为供热系统的高效运行提够了基础和依据。

整个系统在操作上、管理上、维护上、质量上更加稳定、经济、安全、可靠。

二、无人值守自控系统的控制目前我公司在某地区的供热系统中有20无人值守的个换热站。

每个换热站都选择台达PLC采集底层数据。

并且在现场也直接设有触摸屏，方便本地控制。

现在对设备自动控制及关于节能方面的控制方案进行说明：1、温控阀门的节能控制方案温控阀节能控制包括三种控制方式：室外温度曲线控制、时控及固定温度控制1）室外温度曲线控制模式热量平衡:当热水网路在稳定状态下运行时,如不考虑管网的沿途损失,则网路的供热量应等于供暖用户采暖设备的散热量,也应该等于供暖热用户的热负荷。

Q1=qV(tn-tw)Q1供热用户的热负荷q-建筑物的体积供热指标V-建筑物的外部体积tn-室内温度;tw-室外温度。

供暖用户采暖设备的散热量Q2Q2=GC(tg-th)/3600=1.163G(tg-th)Q2散热量G-循环水流量c-热水的质量比热c=4.187J/kg.℃tg-供水温度th-回水温度即Q1=Q2这也是供热调节的理论基础,从公式中可以看出,系数q及V一般变化不大,我们可以认为是常数,所以当我们要控制建筑物的室内温度一定时,只有tw-室外温度一个变量,也就是说室外温度是影响建筑物供暖热负荷的唯一变量。

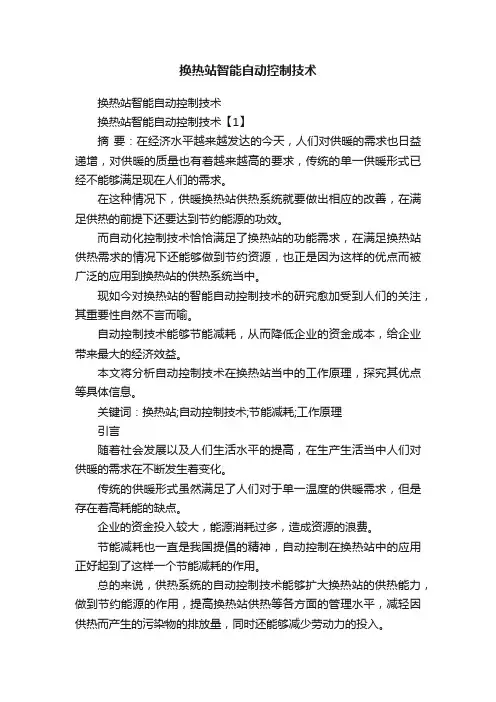

换热站智能自动控制技术换热站智能自动控制技术换热站智能自动控制技术【1】摘要：在经济水平越来越发达的今天，人们对供暖的需求也日益递增，对供暖的质量也有着越来越高的要求，传统的单一供暖形式已经不能够满足现在人们的需求。

在这种情况下，供暖换热站供热系统就要做出相应的改善，在满足供热的前提下还要达到节约能源的功效。

而自动化控制技术恰恰满足了换热站的功能需求，在满足换热站供热需求的情况下还能够做到节约资源，也正是因为这样的优点而被广泛的应用到换热站的供热系统当中。

现如今对换热站的智能自动控制技术的研究愈加受到人们的关注，其重要性自然不言而喻。

自动控制技术能够节能减耗，从而降低企业的资金成本，给企业带来最大的经济效益。

本文将分析自动控制技术在换热站当中的工作原理，探究其优点等具体信息。

关键词：换热站;自动控制技术;节能减耗;工作原理引言随着社会发展以及人们生活水平的提高，在生产生活当中人们对供暖的需求在不断发生着变化。

传统的供暖形式虽然满足了人们对于单一温度的供暖需求，但是存在着高耗能的缺点。

企业的资金投入较大，能源消耗过多，造成资源的浪费。

节能减耗也一直是我国提倡的精神，自动控制在换热站中的应用正好起到了这样一个节能减耗的作用。

总的来说，供热系统的自动控制技术能够扩大换热站的供热能力，做到节约能源的作用，提高换热站供热等各方面的管理水平，减轻因供热而产生的污染物的排放量，同时还能够减少劳动力的投入。

因此，越来越多的企业开始选择使用自动控制技术。

1 换热站及自动控制技术的工作原理换热站是集中供热系统供热网路与热用户的连接场所，是热源与热用户之间的一个中间环节，其供热品质的好坏对改善热网热力工况，提高供热质量起着重要作用。

所谓的集中供热实际上就是依靠蒸汽或者热水为热能的载体，通过管网来对一定区域中的用户进行统一的供热供暖。

而集中供热系统的组成主要是三个部分，第一部分就是热源，第二部分就是热用户，最后就是热网。

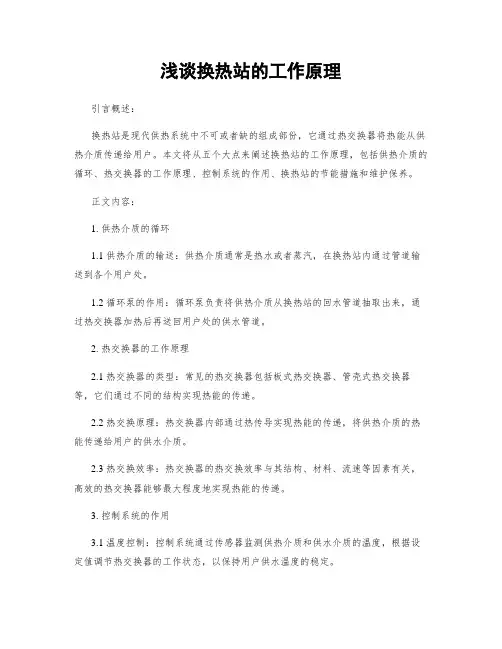

浅谈换热站的工作原理引言概述：换热站是现代供热系统中不可或者缺的组成部份，它通过热交换器将热能从供热介质传递给用户。

本文将从五个大点来阐述换热站的工作原理，包括供热介质的循环、热交换器的工作原理、控制系统的作用、换热站的节能措施和维护保养。

正文内容：1. 供热介质的循环1.1 供热介质的输送：供热介质通常是热水或者蒸汽，在换热站内通过管道输送到各个用户处。

1.2 循环泵的作用：循环泵负责将供热介质从换热站的回水管道抽取出来，通过热交换器加热后再送回用户处的供水管道。

2. 热交换器的工作原理2.1 热交换器的类型：常见的热交换器包括板式热交换器、管壳式热交换器等，它们通过不同的结构实现热能的传递。

2.2 热交换原理：热交换器内部通过热传导实现热能的传递，将供热介质的热能传递给用户的供水介质。

2.3 热交换效率：热交换器的热交换效率与其结构、材料、流速等因素有关，高效的热交换器能够最大程度地实现热能的传递。

3. 控制系统的作用3.1 温度控制：控制系统通过传感器监测供热介质和供水介质的温度，根据设定值调节热交换器的工作状态，以保持用户供水温度的稳定。

3.2 压力控制：控制系统还负责监测和调节供热介质和供水介质的压力，以确保系统的安全运行。

3.3 自动化控制：现代换热站通常采用自动化控制系统，能够根据用户需求和环境条件自动调节供热介质的流量和温度，提高供热系统的运行效率。

4. 换热站的节能措施4.1 热能回收：换热站可以通过安装余热回收装置，将烟气中的热能回收利用，提高能源利用效率。

4.2 节能设备：换热站可以采用高效的热交换器和循环泵等节能设备，减少能源消耗。

4.3 优化运行策略：合理调整供热介质的流量和温度，根据季节和用户需求进行运行策略的优化，以降低能源消耗。

5. 维护保养5.1 定期检查：换热站需要定期对设备进行检查，包括热交换器、循环泵、控制系统等，以确保其正常运行。

5.2 清洗维护：定期对热交换器进行清洗维护，防止结垢和阻塞，保证换热效果。

换热站供热自动化控制系统的原理及应用探讨作者：陈鑫冯立来源：《科学与财富》2020年第21期摘要：换热站是将一次管网提供的高温热量进行二次转换，进而供给终端用户，以满足用户的基本生活需求。

近年来，换热站运行系统逐步实现了自动化管理，该系统不仅降低了能源消耗量，减少了环境污染，而且供热效果较之过去相比，有了显著提升。

因此，本文分析了换热站供热自动化控制系统的结构和工作原理，详细探讨了换热站供热自动化控制系统的应用方式。

关键词：换热站;供热;自动化控制系统为了提升供暖质量，减少资源能源浪费，热力公司不断提升自动化技术水平，优化自动化控制系统的各方面性能，积极响应国家关于“节能降耗、绿色环保”的号召，并取得了阶段性成果。

借助于自动化控制系统实时监控的功能，供热全过程实现了透明化管理，尤其在温度与热量控制方面，实现了一次达标、一次通过的愿景，用户满意率呈现出逐年升高态势。

1换热站供热自动化控制系统的结构组成与工作原理1.1;;;; 结构组成换热站供热自动化控制系统主要包括：传感器、测量仪表、执行机构、PLC、现场液位计以工控机等结构组成。

其中测量装置主要对换热站的运行状态以及各项运行参数进行测量，测量参数涵盖一次供温温度、二次供水温度、二次供水流量、用户暖气温度以及二次回水温度等参数。

执行机构对供暖锅炉传输蒸汽管道的开关阀门进行有效控制。

而 PLC 则是接收换热站控制系統传输来的数据信息，并对其进行运算和处理，然后借助于I/O 模块，写入自动运行控制程序，进而完成变频器、电动调节阀以及补水泵的相关动作行为。

现场液位计主要测量补水箱内的液位高低，工控机则是有效监测系统运行过程中的各项参数，如果发现运行异常，工控机的报警装置会发出报警信号。

换热站的控制柜对循环水泵以及补水泵进行有效控制，运行模式包括手动、自动、工频以及变频。

而保障换热器正常运转的独立运行程序则存储在 PLC 内，在运行时，无需借助于上位机的监控管理软件。

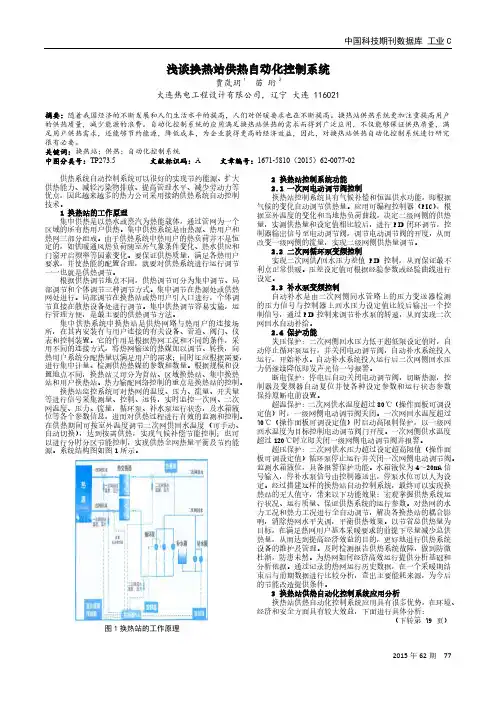

浅谈换热站供热自动化控制系统贾岚玥1苗珩2大连热电工程设计有限公司，辽宁大连 116021摘要：随着我国经济的不断发展和人们生活水平的提高，人们对供暖要求也在不断提高。

换热站供热系统更加注重提高用户的供热质量，减少能源的浪费。

自动化控制系统的应用满足换热站供热的需求而得到广泛应用，不仅能够保证供热质量，满足用户供热需求，还能够节约能源，降低成本，为企业获得更高的经济效益，因此，对换热站供热自动化控制系统进行研究很有必要。

关键词：换热站；供热；自动化控制系统中图分类号：TP273.5 文献标识码：A 文章编号：1671-5810（2015）62-0077-02供热系统自动控制系统可以很好的实现节约能源、扩大供热能力、减轻污染物排放、提高管理水平、减少劳动力等优点，因此越来越多的热力公司采用接纳供热系统自动控制技术。

1 换热站的工作原理集中供热是以热水或蒸汽为热能载体，通过管网为一个区域的所有热用户供热。

集中供热系统是由热源、热用户和热网三部分组成。

由于供热系统中热用户的热负荷并不是恒定的，如供暖通风热负荷随室外气象条件变化、热水供应和门窗开启频率等因素变化。

要保证供热质量，满足各热用户要求，并使热能的配置合理，就要对供热系统进行运行调节一一也就是供热调节。

根据供热调节地点不同，供热调节可分为集中调节、局部调节和个体调节三种调节方式。

集中调节在热源处或供热网处进行。

局部调节在换热站或热用户引入口进行，个体调节直接在散热设备处进行调节。

集中供热调节容易实施，运行管理方便，是最主要的供热调节方法。

集中供热系统中换热站是供热网路与热用户的连接场所，在其内安装有与用户连接的有关设备、管道、阀门、仪表和控制装置。

它的作用是根据热网工况和不同的条件，采用不同的连接方式，将热网输送的热媒加以调节、转换，向热用户系统分配热量以满足用户的需求；同时还应根据需要，进行集中计量、检测供热热媒的参数和数量。

根据规模和设置地点不同，换热站又可分为首站、区域换热站、集中换热站和用户换热站。

换热站自控系统的作用与意义研究换热站是城市供热系统中的重要组成部分。

它将热能从生产单位输送到用户单位，在供热系统中起到“热源与热力管网之间”的桥梁作用。

换热站自控系统是指通过自动化的方式对换热站进行调控和管理。

本文将从三个方面探讨换热站自控系统的作用和意义。

首先，换热站自控系统可以提高供热系统的运行效率。

通过监测和控制换热站的各个关键参数，如供热流量、回水温度、压力等，自控系统可以实时调整热量的传输和分配，确保系统的能量利用率最大化。

例如，当用户需求增大时，自控系统可以及时调整供热流量和温度，满足用户的热量需求；当用户需求减少时，可以降低流量和温度，以节省能源。

同时，自控系统可以自动检测和修复系统中的故障，提高设备的可靠性，减少停机时间，进一步提升系统的运行效率。

其次，换热站自控系统可以提高供热系统的安全性。

供热系统在运行过程中会涉及到高温和高压等危险因素，如不加控制地操作，可能会引发事故。

自控系统可以通过实时监测温度、压力和流量等参数，发现异常情况并及时采取措施，避免危险事故的发生。

例如，当系统压力超过安全范围时，自控系统可以自动打开安全阀进行减压，防止设备损坏或爆炸等事故。

此外，自控系统还可以与火灾报警系统等其他安全设备联动，提升供热系统的整体安全性。

最后，换热站自控系统可以提高供热系统的管理效益。

通过自动化的方式实现对换热站的远程监控和智能化管理，可以减少人力资源的投入，降低管理成本。

自控系统可以集成数据采集、处理和分析等功能，帮助管理者及时掌握系统的运行状态和能耗情况，提供决策支持。

例如，通过分析供热系统的运行数据，可以优化调度方案，减少设备的能耗和损耗，达到节约能源和降低运行成本的目的。

此外，自控系统还可实现远程操作和故障诊断，减少人员巡检和维修的工作量，提高管理效率。

综上所述，换热站自控系统在供热系统中具有重要的作用和意义。

它不仅可以提高系统的运行效率和安全性，还可以降低管理成本和提升管理效益。

自动化控制在工业供暖中的应用随着现代工业的不断发展，采用自动化控制在工业供暖中已经逐渐成为了趋势，这种方式不仅能够提高工业供暖的效率，同时还能够减少人工操作，降低工业供暖的成本。

一、自动化控制的原理在自动化控制中，通过上位机与下位机相结合，实现对工业供暖过程中各个环节的自动化控制。

主要的原理就是通过传感器采集温度、湿度、氧气浓度等数据，然后传输给控制系统，再通过控制系统对加热器、风机等设备进行自动控制，从而实现对工业供暖过程的全面控制。

二、自动化控制的优点1. 提高效率：自动化控制能够更加准确地监测和控制环境条件和设备运行状态，能够提高工业供暖的效率，减少传统供暖方式中由于人工操作错误而导致的效率低下的问题。

2. 降低成本：采用自动化控制能够有效地减少工业供暖的成本，相比于传统方式需要的人工操作，自动化控制的投资成本和运营成本都会比较低。

3. 提高生产质量：通过自动化控制，可以更加精确和稳定地控制工业供暖的过程，从而提高生产产品的质量和准确性。

三、自动化控制的应用场景1. 工业厂房供暖：自动化控制可以实现对工业生产厂房内部气温和湿度的自动控制，从而保证工厂内部的生产环境，提高生产效率和产品质量。

2. 石油化工行业供暖：石油化工行业需要进行长时间的高温烘烤，自动化控制能够使得烘烤温度更稳定，能够提高生产效率和产品质量。

3. 医药行业供暖：医药行业需要对温度和湿度有非常严格的要求，采用自动化控制可以保证生产环境的稳定，从而保证产品质量。

四、自动化控制的未来趋势在未来，随着技术的飞速发展，自动化控制将会越来越广泛地应用于工业供暖领域。

人工智能和机器学习等新技术的应用将使得自动化控制更加智能化和高效化，实现对工业供暖过程的无人化、智能化管理。

同时，绿色低碳的理念也将会越来越受到重视，未来的工业供暖将更加注重节能减排，自动化控制也将会更加注重绿色生产和可持续发展。

总结：随着自动化控制技术的不断发展，其在工业供暖中的应用越来越广泛，能够实现对温度、湿度等多个环节的自动控制，同时也能够提高生产效率，降低成本，提高产品质量。

自动化控制技术在智慧供热中的应用研究摘要随技术进步，自动化控制在智慧供热中显现出其重要性。

这些技术使供热系统实现精确控制，增加能效，降低消耗，保障用户舒适。

通过数据处理和分析，系统实时监控，提升稳定性和可靠性。

尽管面临集成复杂性和数据处理挑战，结合物联网、AI，智慧供热预计将广泛应用，为现代生活带来便利和环保效益。

关键词：自动化；控制技术；智慧供热；应用研究1.引言随着科技的飞速发展，各个领域都经历了前所未有的变革。

供热系统作为现代城市建设中不可或缺的一部分，也在这波科技浪潮中得到了快速的更新与迭代。

传统的供热系统往往存在着效率低下、资源浪费、控制不精准等问题。

但是，随着工业4.0时代的到来，数字化、网络化和智能化技术为供热系统带来了前所未有的可能性。

自动化控制技术在这其中起到了至关重要的作用。

它可以实现对供热系统的精准控制，确保热源、热网和热用户三者之间的协同工作，进一步优化能源利用率，减少能源浪费。

另外，自动化控制技术可以实现远程监控，使得供热系统的维护和故障检测变得更为简便。

这不仅极大地提高了供热系统的工作效率，而且降低了运营成本，为供热企业带来了更高的经济效益。

2.供热系统的基本概念2.1供热设备和组成供热系统是由一系列相互连接的设备组成，旨在提供和传输热能以满足各种用途。

主要包括热源设备如锅炉、热泵等，传输设备如管道、泵、阀门等，以及控制和调节设备。

这些设备共同工作，确保热能从源头有效地传输到用户，满足其需求。

2.2供热网络及其特点供热网络是指将热能从生产地传输到使用地的整个系统。

特点包括其分布式结构、多点供应和接收以及多级控制。

为了确保热能有效、安全且经济地传输，网络需要考虑多种因素，如热损失、流动阻力和能效。

3.自动化控制技术的基本概念3.1控制系统组成自动化控制系统主要包括输入设备（如传感器）、处理单元（如控制器或计算机）和输出设备（如执行器或驱动器）。

传感器负责收集系统的实时数据，控制器根据这些数据和预设的控制策略做出决策，而执行器则负责根据决策采取相应的行动。
