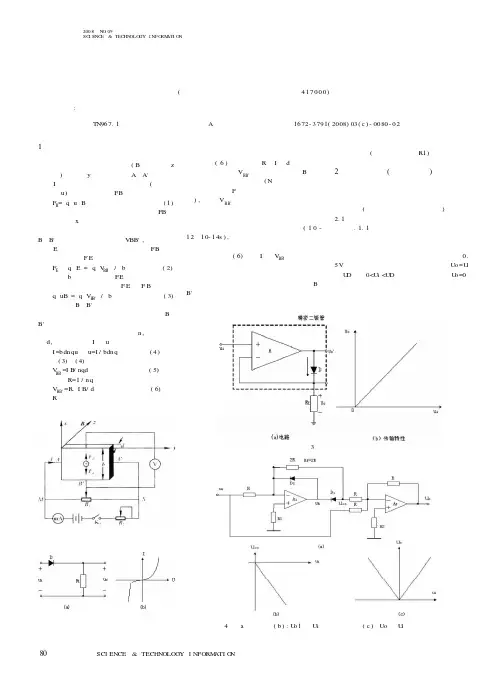

科技资讯科技资讯S I N &T NOLOGY I NFORM TI O N2008N O .09SC I ENC E &TEC HN OLO GY I NFO RM ATI O N工程技术1通过霍尔效应测量磁场霍尔效应装置如图一所示。

将一个半导体薄片放在垂直于它的磁场中(B 的方向沿z 轴方向)，当沿y 方向的电极A 、A'上施加电流I 时，薄片内定向移动的载流子(设平均速率为u)受到洛伦兹力FB 的作用，F B =q u B (1)无论载流子是负电荷还是正电荷，FB 的方向均沿着x 方向，在磁力的作用下，载流子发生偏移，产生电荷积累，从而在薄片B 、B'两侧产生一个电位差VBB',形成一个电场E 。

电场使载流子又受到一个与FB 方向相反的电场力F E ，F E ＝q E =q V BB '/b (2)其中b 为薄片宽度，FE 随着电荷累积而增大，当达到稳定状态时F E ＝F B ，即q uB =q V B B'/b (3)这时在B 、B'两侧建立的电场称为霍尔电场，相应的电压称为霍尔电压，电极B 、B'称为霍尔电极。

另一方面，设载流子浓度为n,薄片厚度为d,则电流强度I 与u 的关系为：I =bdnqu 或u=I /bdnq (4)由(3)和(4)可得到V BB '=I B /nqd (5)另设R=1/nq 则V BB'=R.I B/d (6)R 称为霍尔系数，它体现了材料的霍尔效应大小。

根据霍尔效应制作的元件称为霍尔元件。

由式(6)可见，若R 、I 、d 已知，只要测出霍尔电压V BB'，即可算出磁场B 的大小；并且若知载流子类型(N 型半导体多数载流子为电子，P 型半导体多数载流子为空穴),则由V B B'的正负可测出磁场方向，反之，若已知磁场方向，则可判断载流子类型。

由于霍尔效应建立所需时间很短(10-12～10-14s ),因此霍尔元件使用交流电或者直流电都可。

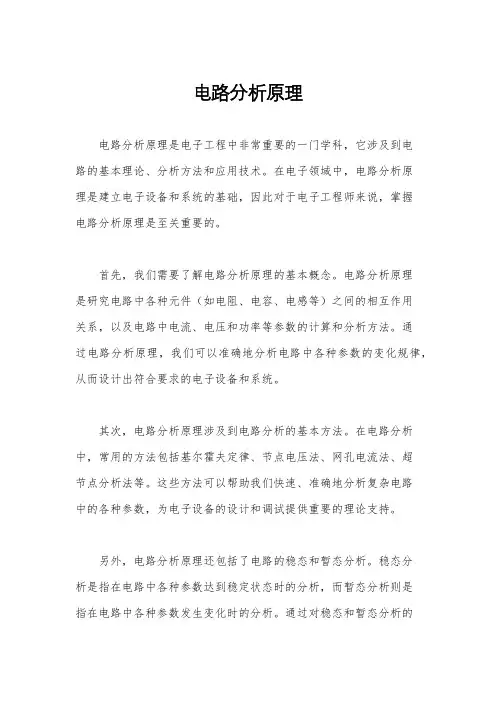

电路分析原理电路分析原理是电子工程中非常重要的一门学科，它涉及到电路的基本理论、分析方法和应用技术。

在电子领域中，电路分析原理是建立电子设备和系统的基础，因此对于电子工程师来说，掌握电路分析原理是至关重要的。

首先，我们需要了解电路分析原理的基本概念。

电路分析原理是研究电路中各种元件（如电阻、电容、电感等）之间的相互作用关系，以及电路中电流、电压和功率等参数的计算和分析方法。

通过电路分析原理，我们可以准确地分析电路中各种参数的变化规律，从而设计出符合要求的电子设备和系统。

其次，电路分析原理涉及到电路分析的基本方法。

在电路分析中，常用的方法包括基尔霍夫定律、节点电压法、网孔电流法、超节点分析法等。

这些方法可以帮助我们快速、准确地分析复杂电路中的各种参数，为电子设备的设计和调试提供重要的理论支持。

另外，电路分析原理还包括了电路的稳态和暂态分析。

稳态分析是指在电路中各种参数达到稳定状态时的分析，而暂态分析则是指在电路中各种参数发生变化时的分析。

通过对稳态和暂态分析的研究，我们可以更好地理解电路中各种参数的变化规律，为电子设备的性能优化和故障排除提供重要的参考依据。

此外，电路分析原理还涉及到交流电路和直流电路的分析方法。

在电子设备和系统中，交流电路和直流电路的分析是非常重要的，因为它们分别对应着不同的工作环境和应用场景。

通过对交流电路和直流电路的分析，我们可以更好地理解电子设备在不同工作环境下的性能特点，为电子设备的设计和优化提供重要的理论支持。

综上所述，电路分析原理是电子工程中非常重要的一门学科，它涉及到电路的基本理论、分析方法和应用技术。

通过对电路分析原理的学习和研究，我们可以更好地理解电子设备和系统的工作原理，为电子工程技术的发展和应用提供重要的理论支持。

希望本文能够对读者对电路分析原理有所启发，同时也希望读者能够在实际工作中充分应用电路分析原理，为电子工程技术的发展做出更大的贡献。

专题1 电路图与实物图画电路图、连接实物图是电学中必备技能，是不少省市中考的必考点。

通过电路图连接实物图、实物图画电路图能很好的反映考生对电路的结构、特点的认识，是学好后面电学知识的关键。

一、由实物图画电路图：1、观察实物连接图，从电源的正极开始顺着电流的方向分析电流有几条路径回到电源负极，每个路径上都有哪些元件；2、用规定的符号从电源的正极开始，依次用符号代替各元件，注意电流路径有几条，电流从哪里分开，又从哪里汇合，直到回到电源负极（也可以从电源的正极开始，先完成一条电流路径上的元件符号，再并入其他条路径上的元件符号，注意从分流点和汇合点并入）3、在对应的符号旁边标明对应的字母符号。

例题1 （2021湖北鄂州）请根据实物图，画出对应的电路图。

【答案】见解析。

【解析】方法1：根据电流流向法画电路图。

先画出电池，电流从电池的正极出发，依次经过开关、电流表A2分流出两条路径：一条支路电流经过灯泡L2、电流表A1，另外一条支路电流经过灯泡L1，两支电流汇合后，回到负极，故电路图如下：方法2：从电源的正极开始，先完成A2、L2、A1这条电流路径上的元件符号，回到电源负极，再从A2的流出端A（或L2的流入端B）并入L1这条路径上的元件符号，回到A1的流出端，考点透视迷津点拨与点对点讲作图如下：或。

【点拨】（1）画电路图要求：不多不少、符号规范、画线横平竖直、转弯处取直角、均匀分布、美观实用。

（2）电路图中元件符号的位置要尽量与实物图中实物位置一致。

（3）电流从电流表的正接线柱分开，测支路电流，从负接线柱分开，测干路电流；电流汇合到电流表的正接线柱，测干路电流，汇合到负接线柱开，测支路电流。

（4）实物图中从一根导线的两端引线是一样的，都可以。

对点练：（2021四川射洪九年级期中）请将下面的实物图所对应的电路图画到实线框内。

【答案】见解析。

【解析】由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2支路上，电压表测L1两端电压，由此画出电路图如图所示：二、由电路图连接实物图：（1）串联电路：连接电路时，从电源的正极上用导线依次接好各个元件，最后接到电源的负极上。

第1章习题解析一．填空题：1.电路通常由电源、负载和中间环节三个部分组成。

2.电力系统中，电路的功能是对发电厂发出的电能进行传输、分配和转换。

3. 电阻元件只具有单一耗能的电特性，电感元件只具有建立磁场储存磁能的电特性，电容元件只具有建立电场储存电能的电特性，它们都是理想电路元件。

4. 电路理论中，由理想电路元件构成的电路图称为与其相对应的实际电路的电路模型。

5. 电位的高低正负与参考点有关，是相对的量；电压是电路中产生电流的根本原因，其大小仅取决于电路中两点电位的差值，与参考点无关，是绝对的量6.串联电阻越多，串联等效电阻的数值越大，并联电阻越多，并联等效电阻的数值越小。

7.反映元件本身电压、电流约束关系的是欧姆定律；反映电路中任一结点上各电流之间约束关系的是KCL定律；反映电路中任一回路中各电压之间约束关系的是KVL定律。

8.负载上获得最大功率的条件是：负载电阻等于电源内阻。

9.电桥的平衡条件是：对臂电阻的乘积相等。

10.在没有独立源作用的电路中，受控源是无源元件；在受独立源产生的电量控制下，受控源是有源元件。

二．判断说法的正确与错误：1.电力系统的特点是高电压、大电流，电子技术电路的特点是低电压，小电流。

（错）2.理想电阻、理想电感和理想电容是电阻器、电感线圈和电容器的理想化和近似。

（对）3. 当实际电压源的内阻能视为零时，可按理想电压源处理。

（对）4.电压和电流都是既有大小又有方向的电量，因此它们都是矢量。

（错）5.压源模型处于开路状态时，其开路电压数值与它内部理想电压源的数值相等。

（对）6.电功率大的用电器，其消耗的电功也一定比电功率小的用电器多。

（错）7.两个电路等效，说明它们对其内部作用效果完全相同。

（错）8.对电路中的任意结点而言，流入结点的电流与流出该结点的电流必定相同。

（对）9．基尔霍夫电压定律仅适用于闭合回路中各电压之间的约束关系。

（错）10．当电桥电路中对臂电阻的乘积相等时，则该电桥电路的桥支路上电流必为零。

11级电路分析基础实验报告实验一电位、电压的测定及电路电位图的绘制一、实验目的1.验证电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法二、原理说明在一个闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点的变动而改变。

电位图是一种平面坐标一、四两象限内的折线图。

其纵坐标为电位值，横坐标为各被测点。

要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。

以图1-1的电路为例，如图中的A～F, 并在坐标横轴上按顺序、均匀间隔标上A、B、C、D、E、F、A。

再根据测得的各点电位值，在各点所在的垂直线上描点。

用直线依次连接相邻两个电位点，即得该电路的电位图。

在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。

在电路中电位参考点可任意选定。

对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。

四、实验内容利用DGJ-03实验挂箱上的“基尔霍夫定律/叠加原理”线路，按图1-1接线。

再接入实验线路中。

）2. 以图1-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值UAB、UBC、UCD、UDE、UEF 及UFA，数据列于表中。

3. 以D点作为参考点，重复实验内容2的测量，测得数据列于表中。

图1-1电流插座1. 分别将两路直流稳压电源接入电路，令 U1＝6V，U2＝12V。

（先调准输出电压值，五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头。

DG05上的K3应拨向330Ω侧，三个故障按键均不得按下。

2. 测量电位时，用指针式万用表的直流电压档或用数字直流电压表测量时，用负表棒（黑色）接参考电位点，用正表棒（红色）接被测各点。

若指针正向偏转或数显表显示正值，则表明该点电位为正（即高于参考点电位）；若指针反向偏转或数显表显示负值，此时应调换万用表的表棒，然后读出数值，此时在电位值之前应加一负号（表明该点电位低于参考点电位）。

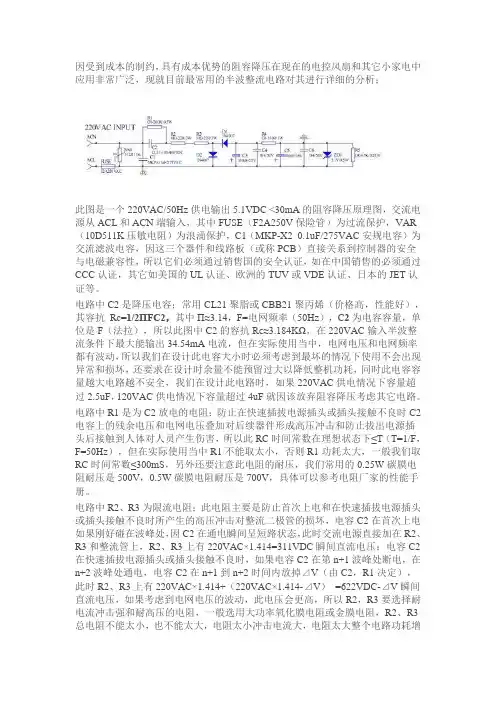

因受到成本的制约，具有成本优势的阻容降压在现在的电控风扇和其它小家电中应用非常广泛，现就目前最常用的半波整流电路对其进行详细的分析；此图是一个220VAC/50Hz供电输出5.1VDC <30mA的阻容降压原理图，交流电源从ACL和ACN端输入，其中FUSE（F2A250V保险管）为过流保护，VAR （10D511K压敏电阻）为浪涌保护，C1（MKP-X2 0.1uF/275VAC安规电容）为交流滤波电容，因这三个器件和线路板（或称PCB）直接关系到控制器的安全与电磁兼容性，所以它们必须通过销售国的安全认证，如在中国销售的必须通过CCC认证，其它如美国的UL认证、欧洲的TUV或VDE认证、日本的JET认证等。

电路中C2是降压电容；常用CL21聚脂或CBB21聚丙烯（价格高，性能好），其容抗Rc=1/2ΠFC2，其中Π≈3.14，F=电网频率（50Hz），C2为电容容量，单位是F（法拉），所以此图中C2的容抗Rc≈3.184KΩ，在220VAC输入半波整流条件下最大能输出34.54mA电流，但在实际使用当中，电网电压和电网频率都有波动，所以我们在设计此电容大小时必须考虑到最坏的情况下使用不会出现异常和损坏，还要求在设计时余量不能预留过大以降低整机功耗，同时此电容容量越大电路越不安全，我们在设计此电路时，如果220VAC供电情况下容量超过2.5uF，120VAC供电情况下容量超过4uF就因该放弃阻容降压考虑其它电路。

电路中R1是为C2放电的电阻；防止在快速插拔电源插头或插头接触不良时C2电容上的残余电压和电网电压叠加对后续器件形成高压冲击和防止拔出电源插头后接触到人体对人员产生伤害，所以此RC时间常数在理想状态下≤T（T=1/F，F=50Hz），但在实际使用当中R1不能取太小，否则R1功耗太大，一般我们取RC时间常数≤300mS，另外还要注意此电阻的耐压，我们常用的0.25W碳膜电阻耐压是500V，0.5W碳膜电阻耐压是700V，具体可以参考电阻厂家的性能手册。

锂电池充电电路图锂电池是继镍镉、镍氢电池之后,可充电电池家族中的佼佼者．锂离子电池以其优良的特性，被广泛应用于：手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。

一、锂电池与镍镉、镍氢可充电池：锂离子电池的负极为石墨晶体,正极通常为二氧化锂。

充电时锂离子由正极向负极运动而嵌入石墨层中。

放电时，锂离子从石墨晶体内负极表面脱离移向正极。

所以,在该电池充放电过程中锂总是以锂离子形态出现，而不是以金属锂的形态出现.因而这种电池叫做锂离子电池，简称锂电池。

锂电池具有：体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点,但价格较贵。

镍镉电池因容量低，自放电严重，且对环境有污染,正逐步被淘汰。

镍氢电池具有较高的性能价格比,且不污染环境，但单体电压只有1.2V，因而在使用范围上受到限制.二、锂电池的特点:1、具有更高的重量能量比、体积能量比；2、电压高，单节锂电池电压为3。

6V，等于3只镍镉或镍氢充电电池的串联电压；3、自放电小可长时间存放，这是该电池最突出的优越性;4、无记忆效应.锂电池不存在镍镉电池的所谓记忆效应,所以锂电池充电前无需放电;5、寿命长。

正常工作条件下，锂电池充/放电循环次数远大于500次；6、可以快速充电。

锂电池通常可以采用0.5~1倍容量的电流充电，使充电时间缩短至1~2小时；7、可以随意并联使用；8、由于电池中不含镉、铅、汞等重金属元素,对环境无污染，是当代最先进的绿色电池；9、成本高.与其它可充电池相比，锂电池价格较贵.三、锂电池的内部结构：锂电池通常有两种外型：圆柱型和长方型.电池内部采用螺旋绕制结构,用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。

正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。

负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成.电池内充有有机电解质溶液。

电路原理电路分析电路是电子技术中的基础概念，广泛应用于各个领域。

电路原理和电路分析是电子工程师必备的基本知识，它们可以帮助我们理解电路的工作原理和性能表现，进而设计和优化电路。

一、电路原理电路原理是研究电流、电压和电阻等基本概念以及它们之间的关系的学科。

在电路原理中，我们需要了解以下几个重要概念：1. 电压：指电路中两点之间存在的电位差，用符号"V"表示，单位是伏特(V)。

2. 电流：指电荷在单位时间内通过导体的数量，用符号"I"表示，单位是安培(A)。

3. 电阻：指电路中对电流流动的阻碍程度，用符号"R"表示，单位是欧姆(Ω)。

基于这些概念，我们可以通过欧姆定律来描述电路中电压、电流和电阻之间的关系：U = I * R。

其中，U代表电压，I代表电流，R代表电阻。

电路原理的研究还包括了电流的方向、电路中的电源、开关等内容。

通过学习电路原理，我们可以深入理解电路的特性和性能。

二、电路分析电路分析是通过建立电路模型和应用各种分析方法来研究电路的性能和行为。

在进行电路分析时，我们需要掌握以下几个重要的分析方法：1. 基尔霍夫定律：基尔霍夫定律包括了电流定律和电压定律。

电流定律指出，在任意一个节点上，流入该节点的电流等于流出该节点的电流的代数和。

电压定律指出，沿着闭合回路的电压总和等于零。

2. 罗尔定理：罗尔定理可以帮助我们分析复杂的电路中的电流和电压关系。

这个定理是基于电流的连续性维持的基础上，通过解线性方程组来求解电路中的未知电流和电压。

3. 戴维南定理：戴维南定理可以将复杂的电路分解为更简单的几个小电路，从而进行更容易的分析。

戴维南定理利用超节点或超网分析法，将电路通过源合并和分解电压源等方法拆解成简单的等效电路。

通过以上的分析方法，我们可以计算和预测电路各个节点的电压和电流分布，从而指导我们的电路设计和优化。

三、示例分析为了更好地理解电路分析的应用，让我们来看一个简单的示例。

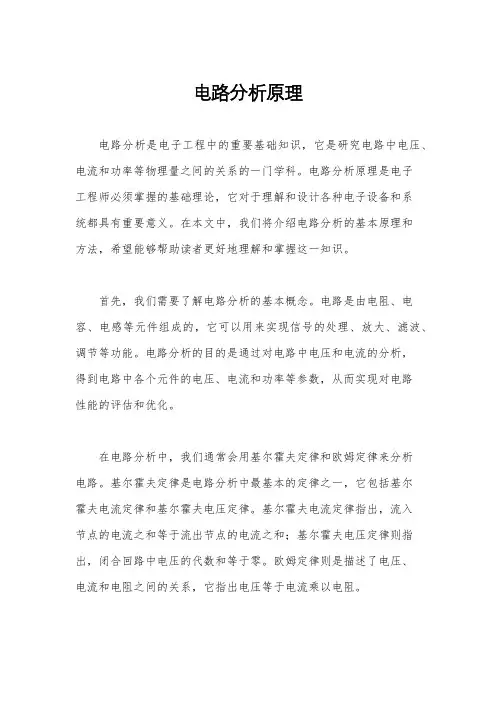

电路分析原理电路分析是电子工程中的重要基础知识，它是研究电路中电压、电流和功率等物理量之间的关系的一门学科。

电路分析原理是电子工程师必须掌握的基础理论，它对于理解和设计各种电子设备和系统都具有重要意义。

在本文中，我们将介绍电路分析的基本原理和方法，希望能够帮助读者更好地理解和掌握这一知识。

首先，我们需要了解电路分析的基本概念。

电路是由电阻、电容、电感等元件组成的，它可以用来实现信号的处理、放大、滤波、调节等功能。

电路分析的目的是通过对电路中电压和电流的分析，得到电路中各个元件的电压、电流和功率等参数，从而实现对电路性能的评估和优化。

在电路分析中，我们通常会用基尔霍夫定律和欧姆定律来分析电路。

基尔霍夫定律是电路分析中最基本的定律之一，它包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，流入节点的电流之和等于流出节点的电流之和；基尔霍夫电压定律则指出，闭合回路中电压的代数和等于零。

欧姆定律则是描述了电压、电流和电阻之间的关系，它指出电压等于电流乘以电阻。

除了基尔霍夫定律和欧姆定律，我们还可以利用网络定理、戴维宁定理等方法来分析电路。

网络定理包括戴维宁定理、叠加定理、戴维维定理等，它们可以帮助我们简化电路分析的复杂度，从而更好地理解和设计电子电路。

在实际的电路分析中，我们通常会使用各种工具来辅助分析，比如示波器、信号发生器、多用表等。

这些工具可以帮助我们实时观察电路中的电压和电流波形，从而更好地理解电路的工作原理和性能。

总之，电路分析原理是电子工程中的重要基础知识，它对于理解和设计各种电子设备和系统都具有重要意义。

通过学习电路分析原理，我们可以更好地理解电子电路的工作原理，从而更好地应用和设计电子设备和系统。

希望本文能够帮助读者更好地理解和掌握电路分析原理，从而更好地应用于实际工程中。

电路工作原理分析
电路工作原理分析不同于标题，主要通过对电路元件的功能和作用进行解释和分析。

以下是一个关于电路工作原理的示例文本，其中没有重复的标题相同的文字。

电路工作原理分析：
电路是由电子元件和导线组成的网络，它可以提供电流流动路径，实现各种电气设备的功能。

电路的工作原理要考虑电子元件的特性以及它们在电路中的连接方式。

电路中最基本的元件是电源，它提供电流。

电源可以是直流电源或交流电源。

直流电源通常由电池提供，而交流电源通常来自电网。

在电路中，元件可以有不同的作用。

例如，电阻是一种阻碍电流流动的元件，它可以调节电路中的电流大小。

电容是一种能够储存电荷的元件，它可以在电路中存储和释放电能。

电感是一种具有较强阻碍电流变化的能力的元件，它可以在电路中储存和释放磁能。

半导体元件如二极管和晶体管可以控制电流流动和电压变化。

在电路中，这些元件的连接方式非常重要。

串联连接是将元件依次连接在一起，电流要通过它们所有来完成电路，同时电压也会按照元件的特性分配。

并联连接是将元件并排连接，电流可以选择不同的路径，从而实现电路分流。

这种连接方式可以增加电路的效率和容错能力。

电路工作原理分析的关键在于对电路中各个元件的作用和连接方式的理解。

通过分析元件的特性和性能，可以推导出电路在不同工况下的工作状态。

这对于电路设计、故障排除和性能优化都非常重要。

为了更好地理解电路工作原理，我们可以通过实际的电路实验和仿真来验证和观察电路的行为。

电路故障的种类及判断方法一、电路故障及其种类：1、电路故障：电路连结达成后，闭合开关通电时，发现整个电路或许部分电路没法正常工作的现象叫电路故障；2、电路故障种类，主要有两种，短路和断路。

断路原由：元件破坏、接触不良短路：分为电源短路和局部短路两种。

○1 电源短路 : 指电流不经过用电器而直接从电源的正极回到负极。

电源短路，有以下列图两种状况，一种是开封闭合，导线直接接到电源两极上；另一种是开封闭合，电流表直接接到了电源两极上。

致使电路中电流过大，进而烧坏电源或许电流表。

这两种状况都是绝对不一样意的。

○2局部短路:指的是串连的多个元件（含用电器、电表、开关）中的一个或多个（自然不是所有）在电路中不起作用（无电流经过该元件），这种状况往常是因为接线的原由或许电路发生故障惹起的，一般不会造成较大的危害。

依据短路元件的不一样又分为：用电器短路、电表短路、开关短路几种。

注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。

3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常有故障有四种：断路、短路、过载和漏电。

断路电灯不亮，用电器不工作，表示电路中出现断路。

断路时电路中无电流经过，该故障可用测电笔查出。

短路短路就是指电流没有经过用电器而直接组成通路。

发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。

若保险丝不适合，导线会因发热，温度快速高升，而引生气灾。

过载电路顶用电器总功率过大，致使经过导线的总电流大于导线规定的安全电流值。

出现这种状况轻者致使用电器实质功率降落；重者导线会因过热而引生气灾。

漏电假如导线外层或用电器的绝缘性能降落，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实质功率降落，也能造成人体触电。

使用漏电保护器能预防漏电的发生。

例 1 小明夜晚做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原由，小明把台灯插头插入其余插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现此中一个孔能使测电笔的氖管发光，故障原由可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。

电路分析方法电路分析是电子工程中的重要基础课程，它是研究电路中电压、电流和功率等物理量之间的相互关系，通过分析电路的工作原理和特性，为电子设备的设计和应用提供理论支持。

在电路分析中，我们常常会用到各种方法和技巧来解决问题，下面将介绍一些常用的电路分析方法。

首先，我们来介绍一种常用的电路分析方法——基尔霍夫定律。

基尔霍夫定律是电路分析的基础，它包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在电路中，流入任意节点的电流之和等于流出该节点的电流之和。

而基尔霍夫电压定律则指出，在闭合回路中，电压源的代数和等于电阻元件两端的电压之和。

通过应用基尔霍夫定律，我们可以方便地分析复杂的电路，解决电路中的各种问题。

其次，另一种常用的电路分析方法是戴维南定理。

戴维南定理是一种基于等效电路的分析方法，它可以将复杂的电路简化为等效电路，从而更容易地进行分析。

通过戴维南定理，我们可以将电路中的电压源和电流源转化为等效电阻，从而简化电路结构，减少计算难度，提高分析效率。

除了基尔霍夫定律和戴维南定理，还有一种重要的电路分析方法——追踪法。

追踪法是一种通过追踪电流或电压的变化来分析电路的方法，它特别适用于复杂的多级放大电路和反馈电路的分析。

通过追踪法，我们可以清晰地了解电路中各个元件的工作状态，找出电路中的故障和问题，并进行相应的修复和优化。

此外，还有一些其他的电路分析方法，如频域分析、时域分析、瞬态分析等，它们分别适用于不同类型的电路和问题，可以帮助我们更全面地了解电路的特性和行为。

总之，电路分析是电子工程中不可或缺的重要环节，通过掌握各种电路分析方法，我们可以更好地理解电路的工作原理，解决电路中的各种问题，为电子设备的设计和应用提供有力支持。

希望本文介绍的电路分析方法能够对你有所帮助，欢迎大家多多交流，共同进步。

实验五 负阻抗变换器的研究一、实验目的1． 了解负阻抗变换器的原理及其运放实现。

2． 通过负阻器加深对负电阻(阻抗)特性的认识,掌握对含有负阻的电路的分析测量方法。

二、实验原理负阻抗变换器(NIC)是一种二端口器件，如图5—1所示。

图5—1通常，把端口1—1’处的U 1和I 1称为输入电压和输入电流，而把端口2—2’处的U 2和-I 2称为输出电压和输出电流。

U 1、I 1和U 2、I 2的指定参考方向如图5—1中所示。

根据输入电压和电流与输出电压和电流的相互关系，负阻抗变换器可分为电流反向型(CNIC)和电压反向型(VNIC)两种，对于CNIC ，有U 1 =U 2 I 1=( 1K -)〔2I -〕式中K 1为正的实常数，称为电流增益。

由上式可见，输出电压与输入电压相同，但实际输出电流-I 2不仅大小与输入电流I 1不同(为I 1的1/ K 1倍)而且方向也相反。

换言之，当输入电流的实际方向与它的参考方向一致时，输出电流的实际方向与它的参考方向相反(即和I 2的参考方向相同)。

对于VNIC ，有U 1= 2K - U 2 I 1 = 2I -式中K 2是正的实常数，称为电压增益。

由上式可见，输出电流-I 2与输入电流I 1相同，但输出电压U 2不仅大小与输入电压U 1不同(为U 1的1/K 2倍)而且方向也相反。

假设在NIC 的输出端口2—2’接上负载Z L ，那么有U 2= -I 2Z L 。

对于CNIC ，从输入端口1—1’看入的阻抗为L in Z K I K U I U Z 12121111-===对于VNIC ，从输入端口1—1`看入的阻抗为L in Z K I U K I U K I UZ 2222222111-==--==假设倒过来，把负载Z L 接在输入端口1—1’，那么有U 1=-I 1Z L ，从输出端口2—2’看入，对于CNIC ，有L in Z K I U K I K U I U Z 11111112221-====对于VNIC ，有L in Z K I K U I U K I U Z 212111222211-==--== 综上所述，NIC 是这样一种二端口器件，它把接在一个端口的阻抗变换成另一端口的负阻抗。

电力系统分析第五章1、所谓短路：是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。

2、短路有：三相短路、两相短路、两相短路接地和单相接地短路。

三相短路较严重。

3、短路电流最大可能的瞬时值称为短路冲击电流，以i im。

4、k im=1+exp（-0.01/Ta）称为冲击系数，在实用计算中，当短路发生在发电机电压母线时，取k im = 1 .9；短路发生在发电厂高压侧母线时，取k im=1.85;在其他地点短路时，取也=1.8。

5、表5-2，定、转子绕组各种电流分量之间的关系。

6、习惯上称E'q 为暂态电势，它同励磁绕组的总磁链成正比。

在运行状态突变瞬间，励磁绕组链守恒，不能突变，暂态电势E' （也就不能突变。

第六章1、把归算到发电机额定容量的外接电抗的标幺值和发电机纵轴次暂态电抗的标幺值之各定度为计算电抗，记为：x js=x”d+x e。

2、计算曲线的应用：（1）实际的电力系统中，发电机的数目是很多的，如果每一台发电机都用一个电源点来代表，计算工作将变得非常繁重。

因此，在工程计算中常采用合并电源的方法来简化网络。

把短路电流变化规律大体相同的发电机尽可能多地合并起来，同时对于条件比较特殊的某些发电机给以个别的考虑。

这样，根据不同的具体条件，可将网络中的电源分成为数不多的几组，每组都用一个等值发电机来代表。

这种方法既能保证必要的计算精度，又可大量地减少计算工作量。

（2）是否容许合并发电机的主要的依据是：估计它们的短路电流变化规律是否要同或相近。

在这里主要影响因旦夕有两个：一个是发电机的特性（指类型和参数等），另一个是对短路点的电气距离。

因此，民短路点的电气距离相差不大的同类型发电机可以合并；远离短路点的同类型发电厂可以合并；直接接于短路点的发电机（可发电厂）应即以单独考虑。

（3）网络中功率为无限朋的电源应单独计算。

3、起始暂态电流就是短路电流周期分量（指基频分量）的初值。

差分放大电路小信号等效电路差分放大电路小信号等效电路，听起来是不是有点拗口？别担心，咱们慢慢聊，保证让你轻松搞懂，别再把它当成啥高深莫测的黑洞了。

这个话题最简单不过，反正就是电子学里的一种小信号分析，专门搞明白放大电路在输入信号很小的时候是怎么“操作”的。

你要是对电路一知半解，今天这篇文章保证让你豁然开朗，哦对了，咱们这就直接掏心窝子说说，让你一看就懂，啥都不带绕弯子的。

差分放大电路其实就像一台神奇的放大机，它能把输入的微弱信号放大，输出的信号就跟放大版的“迷你我”一样变得更大、更明显。

咱们常常把它放在信号处理、音频放大之类的电路里，就像音响里的那种低音炮，没有它的帮助，那些细微的声音信号根本就不能给咱们传得清清楚楚。

你想啊，一个音响信号有时候很小，根本没办法推动喇叭发出声音，这时候就需要差分放大电路来“提提劲”，帮忙放大信号，最终让我们听到想要的效果。

但如果信号实在太小，差分放大电路就会“掉链子”。

而且差分放大电路不像咱们平时看见的单端放大电路那样简单粗暴，它可是有两路输入信号的——一个正输入，一个负输入。

就像两个“耳朵”同时听，能够分辨出信号的差别，减少一些不必要的干扰。

咱们平常听话，不也喜欢对比一下左右耳的声音嘛，差不多就是这么个道理。

你看，差分放大电路就是通过比对这两路信号，最终输出一个反映这两者差异的放大信号。

再来聊聊这个“小信号等效电路”。

说到小信号，其实就是把输入信号看得很小，通常小到不超过信号放大器的线性范围。

为啥要这么做呢？原因就是咱们要分析放大电路的性能，搞清楚它在微弱信号下是如何“表现”的。

简单来说，咱们从电路的实际表现入手，而不去管那些大信号时电路可能出现的非线性问题。

通过小信号等效电路，咱们可以清晰地看到电路里每个元件的“责任”，就好像把电路拆解成一堆小部件，看到它们是怎么互相配合、共同完成任务的。

好啦，听我慢慢给你讲解这个小信号等效电路，先看电路图。

差分放大电路的核心部分通常是两个晶体管，它们俩就像两位“哥们儿”，默契配合来实现放大功能。

电蚊拍电路图及维修电子灭蚊拍(简称“电蚊拍”)以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品。

但生产厂家不提供线路图，给维修带来一定困难。

一、工作原理蝙蝠牌“电蚊拍”的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。

按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到1500V 左右，加到蚊拍的金属网Dw上。

当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。

一种像羽毛球拍的电子灭蚊拍,当有蚊子时,用灭蚊拍一扇,蚊子撞在灭蚊拍金属网上,"啪"的一声,蚊子便被高压击死.该电子灭蚊拍的电路原理测绘图见附图所示,供参考.这是一种变压器反馈式的振荡器,经变压器次级升压的电压,又经由C1~C4及D3~D5组成的倍压电路再升成千多伏高压.此高压接至间隔约2~3mm的叉指式绝缘的灭蚊拍网的两端,形成高压电网.该电路中C3所承受的电压最高,而且是储藏功能的电容,在使用中频繁充放电,导致C3较易损坏.当发生不能升压故障时,更换C3大多能排除故障.二、维修方法1．指示灯VDl不亮在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。

SB为6mm×6m m立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障。

2．VD1亮，但无高压产生这时听不到变压器T在通电瞬间产生的音频“吱……”声，说明振荡电路不工作。

故障原因多为VT损坏，换用2N5609或D467新管即可排除故障。

如果手头无此类管子，亦可用8050、9013 NPN型三极管代替，效果不错。

如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。
