电路分析基础第3章 电路分析中的常用定理

课后答案3电路分析基础【史】第4章4.1选择题1．关于叠加定理的应用，下列叙述中正确的是（ D ）。

A．不仅适用于线性电路，而且适用于非线性电路B．仅适用于非线性电路的电压、电流计算C．仅适用于线性电路，并能利用其计算各分电路的功率进行叠加得到原电路的功率D．仅适用于线性电路的电压、电流计算2．关于齐次定理的应用，下列叙述中错误的是（ B ）。

A．齐次定理仅适用于线性电路的计算B．在应用齐次定理时，电路的某个激励增大K倍，则电路的总响应将同样增大K倍C．在应用齐次定理时，所讲的激励是指独立源，不包括受控源D．用齐次定理分析线性梯形电路特别有效3．关于替代定理的应用，下列叙述中错误的是（ C ）。

A．替代定理不仅可以应用在线性电路，而且还可以应用在非线性电路B．用替代定理替代某支路，该支路可以是无源的，也可以是有源的C．如果已知某支路两端的电压大小和极性，可以用电流源进行替代D．如果已知某支路两端的电压大小和极性，可以用与该支路大小和方向相同的电压源进行替代4．关于戴维宁定理的应用，下列叙述中错误的是（ A ）。

A．戴维宁定理可将复杂的有源线性二端电路等效为一个电压源与电阻并联的电路模型B．求戴维宁等效电阻是将有源线性二端电路内部所有的独立源置零后，从端口看进去的输入电阻C．为得到无源线性二端网络，可将有源线性二端网络内部的独立电压源短路、独立电流源开路D．在化简有源线性二端网络为无源线性二端网络时，受控源应保持原样，不能置于零5．在诺顿定理的应用，下列叙述中错误的是（ C ）。

A．诺顿定理可将复杂的有源线性二端网络等效为一个电流源与电阻并联的电路模型B．在化简有源线性二端网络为无源线性二端网络时，受控源应保持原样，不能置于零C．诺顿等效电路中的电流源电流是有源线性二端网络端口的开路电流D．诺顿等效电路中的电阻是将有源线性二端网络内部独立源置零后，从端口看进去的等效电阻6．关于最大功率传输定理的应用，下列叙述中错误的是（ C ）。

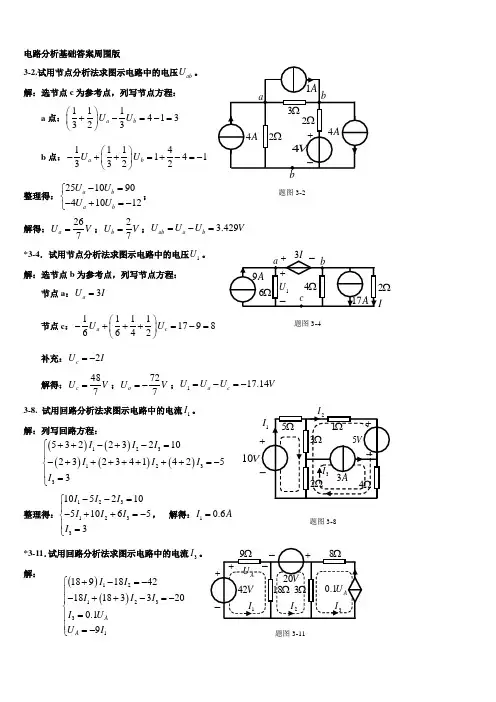

()()12123311891842181833200.19A A I I I I I I U U I ⎧+-=-⎪-++-=-⎪⎨=⎪⎪=-⎩电路分析基础答案周围版3-2.试用节点分析法求图示电路中的电压ab U 。

解：选节点c 为参考点，列写节点方程：a 点：111413323ab U U ⎛⎫+-=-=⎪⎝⎭b 点：11141413322a b U U ⎛⎫-++=+-=- ⎪⎝⎭整理得：25109041012a b a b U U U U -=⎧⎨-+=-⎩；解得：267a U V =；27b U V =； 3.429ab a b U U U V =-= *3-4．试用节点分析法求图示电路中的电压1U 。

解：选节点b 为参考点，列写节点方程：节点a ：3a U I = 节点c ：111117986642a c U U ⎛⎫-+++=-= ⎪⎝⎭ 补充：2c U I =-解得：487c U V =；727a U V =-；117.14a c U U U V =-=- 3-8. 试用回路分析法求图示电路中的电流1I 。

解：列写回路方程：()()()()()1231233532232102323414253I I I I I I I ++-+-=⎧⎪-+++++++=-⎨⎪=⎩ 整理得：1231233105210510653I I I I I I I --=⎧⎪-++=-⎨⎪=⎩， 解得：10.6I A =*3-11．试用回路分析法求图示电路中的电流3I 。

解：题图3-2题图3-4ΩI10V题图3-8题图3-11整理得：3232537172120I I I I +=⎧⎨+=-⎩， 解得：3 3.83I A =*3-14．试用叠加定理求图示电路中的电流X I 。

解：设电压源单独作用，电路简化成题图3-14（1）所示，列写方程：243502X X X X XI I U U I ''+++=⎧⎨'=-⎩， 解得：45XI A '= 设电流源单独作用，电路简化成题图3-14（2）所示（1欧姆电阻被等效去掉），选下节点为参考节点，列写节点方程：()511223322X XXX U U U I ⎧⎛⎫+=+⎪⎪⎝⎭⎨⎪''=-⎩， 解得：165X I A ''= 依据叠加定理有：4X XX I I I A '''=+=*3-17．N 为线性网络，当11S I A =，22S I A =时，30.6I A =； 当12S I A =，21S I A =时，30.7I A =； 当12S I A =，22S I A =时，30.9I A =；问13S I A =，2?S I A =时，3 1.6I A =？解：设3I 为响应，有：311223S S I k I k I k =++将已知条件代入以上方程有：1231231230.620.720.922k k k k k k k k k=++⎧⎪=++⎨⎪=++⎩解得：10.3k =，20.2k =，30.1k =-，故：3120.30.20.1S S I I I =+-， 将问题的条件代入有：21.60.330.20.1S I =⨯+-题图3-14（2）2Ω题图3-142Ω题图3-14 2Ω题图3-17由此可得： 24S I A =3-18.电路如图示，（1）试求单口网络N 2的等效电阻R 2；（2）求N 2与N 1相连的端口电压U 2；（3）；试用替代定理求电压U 0；解：（1）()()212//332R =++=Ω；（2）21262U V ==； （3）用6V 电压源替代N 1，见题图3-8（1）所示，023*******U V =⨯-⨯=++*3-19．试用替代定理求图示电路中的电压0U 。

《电路分析基础》知识归纳一、基本概念1.电路：若干电气设备或器件按照一定方式组合起来，构成电流的通路。

2.电路功能：一是实现电能的传输、分配和转换；二是实现信号的传递与处理。

3.集总参数电路近似实际电路需满足的条件：实际电路的几何尺寸l（长度）远小于电路正常工作频率所对应的电磁波的波长λ，即l 。

4.电流的方向：正电荷运动的方向。

5.关联参考方向：电流的参考方向与电压降的参考方向一致。

6.支路：由一个电路元件或多个电路元件串联构成电路的一个分支。

7.节点：电路中三条或三条以上支路连接点。

8.回路：电路中由若干支路构成的任一闭合路径。

9.网孔：对于平面电路而言，其内部不包含支路的回路。

10.拓扑约束：电路中所有连接在同一节点的各支路电流之间要受到基尔霍夫电流定律的约束，任一回路的各支路（元件）电压之间要受到基尔霍夫电压定律约束，这种约束关系与电路元件的特性无关，只取决于元件的互联方式。

U（直流电压源）或是一定的时间11.理想电压源：是一个二端元件，其端电压为一恒定值Su t，与流过它的电流（端电流）无关。

函数()S12.理想电流源是一个二端元件，其输出电流为一恒定值I（直流电流源）或是一定的时间Si t，与端电压无关。

函数()S13.激励：以电压或电流形式向电路输入的能量或信号称为激励信号，简称为激励。

14.响应：经过电路传输处理后的输出信号叫做响应信号，简称响应。

15.受控源：在电子电路中，电源的电压或电流不由其自身决定，而是受到同一电路中其它支路的电压或电流的控制。

16.受控源的四种类型：电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源。

17.电位：单位正电荷处在一定位置上所具有的电场能量之值。

在电力工程中，通常选大地为参考点，认为大地的电位为零。

电路中某点的电位就是该点对参考点的电压。

18.单口电路：对外只有两个端钮的电路，进出这两个端钮的电流为同一电流。

19.单口电路等效：如果一个单口电路N1和另一个单口电路N2端口的伏安关系完全相同，则这两个单口电路对端口以外的电路而言是等效的，可进行互换。

电路分析基础知识点概要请同学们注意：复习时不需要做很多题，但是在做题时，一定要把相关的知识点联系起来进行整理复习，参看以下内容：1、书上的例题2、课件上的例题3、各章布置的作业题4、测试题第1、2、3章电阻电路分析1、功率P的计算、功率守恒：一个完整电路，电源提供的功率和电阻吸收的功率相等关联参考方向：ui=P-P=；非关联参考方向：ui<P吸收功率0P提供（产生）功率>注意：若计算出功率P=-20W，则可以说，吸收-20W功率，或提供20W功率2、网孔分析法的应用：理论依据---KVL和支路的VCR关系1）标出网孔电流的变量符号和参考方向，且参考方向一致；2）按标准形式列写方程：自电阻为正，互电阻为负；等式右边是顺着网孔方向电压（包括电压源、电流源、受控源提供的电压）升的代数和。

3）特殊情况：①有电流源支路：电流源处于网孔边界：设网孔电流=±电流源值电流源处于网孔之间：增设电流源的端电压u并增补方程②有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程3、节点分析法的应用：理论依据---KCL和支路的伏安关系1）选择参考节点，对其余的独立节点编号；2）按标准形式列写方程：自电导为正，互电导为负；等式右边是流入节点的电流（包括电流源、电压源、受控源提供的电流）的代数和。

3）特殊情况：①与电流源串联的电阻不参与电导的组成；②有电压源支路：位于独立节点与参考节点之间：设节点电压=±电压源值位于两个独立节点之间：增设流过电压源的电流i 并增补方程③有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程4、求取无源单口网络的输入电阻i R （注：含受控源，外施电源法，端口处电压与电流关联参考方向时，iu R i =） 5、叠加原理的应用当一个独立电源单独作用时，其它的独立电源应置零，即：独立电压源用短路代替，独立电流源用开路代替；但受控源要保留。

注意：每个独立源单独作用时，要画出相应的电路图；计算功率时用叠加后的电压或电流变量求取。

第4章 电路的若干定理 (Circuit Theorems )4.1 叠加定理 (Superposition Theorem)4. 2 替代定理 (Substitution Theorem )4.3 戴维南定理和诺顿定理(Thevenin -Norton Theorem )4. 5＊特勒根定理 (Tellegen’s Theorem )4. 6 互易定理 (Reciprocity Theorem )4. 7＊对偶原理 (Dual Principle )4.4 最大功率传输定理(Maximum Power Transfer Theorem )4.1 叠加定理 (Superposition Theorem )一、线性电路的齐次性和叠加性线性电路：由线性元件和独立源构成的电路。

1.齐次性（homogeneity)(又称比例性，proportionality)电路x (t )y (t )+-+-齐次性：若输入x (t ) → 响应y (t ) ，则输入K x (t) → K y (t ) 电路K x (t )K y (t )+-+-2.叠加性（superposition)若输入x 1(t ) → y 1(t )(单独作用） , x 2(t ) → y 2(t ) … x n (t ) → y n (t )则x 1(t ) 、x 2(t ) … x n (t ) 同时作用时响应y (t )= y 1(t )+ y 2(t )+ … +y n (t )注： x 1(t ) … x n (t ) 可以是不同位置上的激励信号电路x 1(t )y (t )+-+-x 2(t )x n (t )++--3.线性=齐次性+叠加性(t) →y1(t)(单独作用）若输入x1x2(t) →y2(t)…x n(t) →y n(t)则:K1x1(t) +K2x2(t) +…+K n x n(t) →K1y1(t)+ K2y2(t)+ … + K n y n(t)注：齐次性是一种特殊的叠加性。

第3章 线性电路的基本定理 57
3.2 戴维南定理
电路分析时经常遇到只研究某一支路电压或电流的情况，此时虽然可以使用3.1节的方法求解，但通常都不如用戴维南定理方便。

戴维南定理指出：一个线性含源二端网络N ，对外电路而言，总可以用一个电压源模型等效代替，如图3-6所示。

该电压源的电压U S 等于有源二端网络的开路电压U OC ，其内阻R S 等于网络N 中所有独立源均为零时所得无源网络N 0的等效内阻R ab 、U S 和R S 相串联的模型称为戴维南等效电路。

图3-6
应当指出的是：画戴维南等效电路时，电压源的极性必须与开路电压的极性保持一致。

另外，当等效电阻R ab 不能用电阻串、并联计算时，可用下列两种方法求解。

（1）外加电压法：使网络N 中所有独立源均为零值（受控源不能作同样处理），得一个无源二端网络N 0，然后在N 0两端点上施加电压U ，如图3-7所示，然后计算端点上的电流I ，则 ab s U R R I ==
图3-7。

“电路分析基础”教材各章小结第一章小结：1.电路理论的研究对象是实际电路的理想化模型，它是由理想电路元件组成。

理想电路元件是从实际电路器件中抽象出来的，可以用数学公式精确定义。

2.电流和电压是电路中最基本的物理量，分别定义为电流tqidd=，方向为正电荷运动的方向。

电压qwudd=，方向为电位降低的方向。

3.参考方向是人为假设的电流或电压数值为正的方向，电路理论中涉及的电流或电压都是对应于假设的参考方向的代数量。

当一个元件或一段电路上电流和电压参考方向一致时，称为关联参考方向。

4.功率是电路分析中常用的物理量。

当支路电流和电压为关联参考方向时，ui p=；当电流和电压为非关联参考方向时，uip-=。

计算结果0>p表示支路吸收（消耗）功率；计算结果<p表示支路提供（产生）功率。

5.电路元件可分为有源和无源元件；线性和非线性元件；时变和非时变元件。

电路元件的电压-电流关系表明该元件电压和电流必须遵守的规律，又称为元件的约束关系。

（1）线性非时变电阻元件的电压-电流关系满足欧姆定律。

当电压和电流为关联参考方向时，表示为u=Ri；当电压和电流为非关联参考方向时，表示为u=－Ri。

电阻元件的伏安特性曲线是u-i平面上通过原点的一条直线。

特别地，R→∞称为开路；R＝0称为短路。

（2）独立电源有两种电压源的电压按给定的时间函数u S(t)变化，电流由其外电路确定。

特别地，直流电压源的伏安特性曲线是u-i平面上平行于i轴且u轴坐标为U S的直线。

电流源的电流按给定的时间函数i S(t)变化，电压由其外电路确决定。

特别地，直流电流源的伏安特性曲线是u-i平面上平行于u轴且i轴坐标为I S的直线。

（3）受控电源受控电源不能单独作为电路的激励，又称为非独立电源，受控电源的输出电压或电流受到电路中某部分的电压或电流的控制。

有四种类型：VCVS、VCCS、CCVS和CCCS。

6.基尔霍夫定律表明电路中支路电流、支路电压的拓扑约束关系，它与组成支路的元件性质无关。
