静中通卫星天线的对星步骤

中星6B调星方法中星6B调星方法（新乡地区适用，其他地方只是角度偏差）作为接收中星6B的1.2米的卫星天线接收设备，由于受大风的影响会经常出现无信号的情况，这也是山寨版的弱点，由于制造工艺的低略，是其稳定性大大下降的主要原因作为一个安装卫星天线的地下党经常会有客户要求去帮忙対星，从经济上貌似好事一件，其实在你三两下就搞好的情况下，用户会对支付的费用感到不满（其实也就20元）相对于技术来说，宁可不转这20块大洋，有时候忙了半天用户也只认可一句谢谢啊所以我告诉大家：技术不会贬值，20元对不起自己的劳动我现在用最简单的语言告诉大家调整的方法，只要认真看，仔细做，就会成功，免去了我的劳作之苦，也节省了您的开销调整第一步：高频头的极化角，位于大锅上面的三脚架上的一个圆筒状的东西就是高频头，你现在要做的就是正对高频头，上面有一个零刻度线，你要做的就是先要使零刻度线与地面成平行（也就是水平状态），做好了就ok~！调整第二步：检查底座的稳固性，和三角支架的稳定性（有问题就需更换或紧固）调整第三步：先将大锅的前沿离地面18~20cm（厘米），紧固底座后的调整螺丝。

调整第四步：连接高频头与接收机，打开接收机和电视机选着cctv-2，按接收器的遥控器上的信息键；出现信息界面，先看信号强度应该是红色的会随天线的改变有波动（需要有人在电视机旁看着），再看信号质量，开始也许是0，正式调整开始（关键所在）先将大锅面向正南方向，再慢慢的向偏东转，很轻微的当信号质量有变话时更要慢，注意不要让底座离地或左右晃，当信号质量在最高点时固定方向先，不要急虽然还没有图像可你已经接近成功啦。

接下来放松底座的仰角紧固螺丝，是天线做倾斜度调整（也就是仰角），这时你更要仔细很细微的一点一点的调，这时就会发现信号质量会一下就会有很大的跳变，图像也会出来。

你不要高兴的太早，你还得继续反复微调使信号质量达到最高（一般40~70不等，视接收器而定）这时你会发现原来的红色信号条变绿啦，这就表示调整成功，紧固仰角螺丝，把底座压好~~~~接下来你知道该怎么做了吗？？如果经过上面的调整还是感觉不理想，你可以试试把高频头到锅中心的距离改变一点，没什么难的，难就在于细心~调整失败原因：天线正面有障碍挡住了信号（包括人站在天线的前方）硬件原因：高频头或连接线，再就是你的接收机挂啦~~~~~ 说了半天，你记住了吗？学会了吗？？调好了吗？好了记得告诉我。

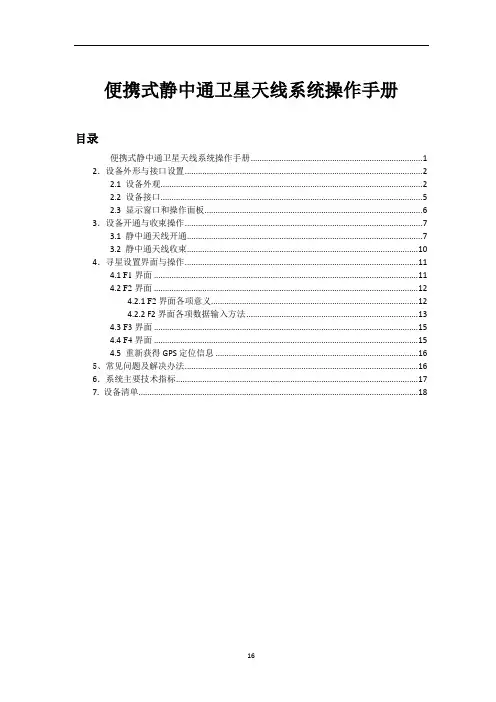

便携式静中通卫星天线系统操作手册目录便携式静中通卫星天线系统操作手册 (1)2．设备外形与接口设置 (2)2.1 设备外观 (2)2.2 设备接口 (5)2.3 显示窗口和操作面板 (6)3．设备开通与收束操作 (7)3.1 静中通天线开通 (7)3.2 静中通天线收束 (10)4．寻星设置界面与操作 (11)4.1 F1界面 (11)4.2 F2界面 (12)4.2.1 F2界面各项意义 (12)4.2.2 F2界面各项数据输入方法 (13)4.3 F3界面 (15)4.4 F4界面 (15)4.5 重新获得GPS定位信息 (16)5、常见问题及解决办法 (16)6．系统主要技术指标 (17)7. 设备清单 (18)1．系统简介本系统型号为DSRF-570，是采用平板卫星天线和DVB-S信号进行自动追踪的静中通卫星通信天线。

系统嵌入了DVB-S卫星信号接收机、GPS接收机和电子倾角传感器，用户只需经简单操作装配两块天线面板，然后启动系统寻星开关，天线便会自动寻找并锁定卫星信号，实现全自动寻星功能。

本系统采用箱式结构，由平板天线（含BUC与LNB）部分与箱式支撑及控制部分组成。

收束状态下，支撑及控制部分收纳于箱内，天线面板收纳于另外的军用布包内，整机可双人搬移。

开通时可经简单操作装配两块天线面板，单键自动按预存卫星参数进行搜星。

全部操作都在面板式人机界面上进行，界面简明直观，易于理解和使用。

图1-1所示为天线开通的姿态。

图1-1 开通状态的DSRF-570天线2．设备外形与接口设置2.1 设备外观DSRF-570静中通自动寻星天线设备具有展开（如图1-1）和收束（如图2-1）两种工作状态。

收束态下主体为一个外形尺寸500×400×340mm的两侧面带有拎手的塑料箱。

箱盖上设有一个指北针，其位置靠近显示器窗口一侧。

收束时箱盖与箱体部分由四个吊扣挂住锁紧。

要进入展开状态时，需先取下箱盖扣置地面，分别按紧挂在天线支撑板背面两个支撑腿上的两个小插销，取下支撑腿，并将两支撑腿用小插销挂接在箱盖外侧面上的两个代销孔的挂件上。

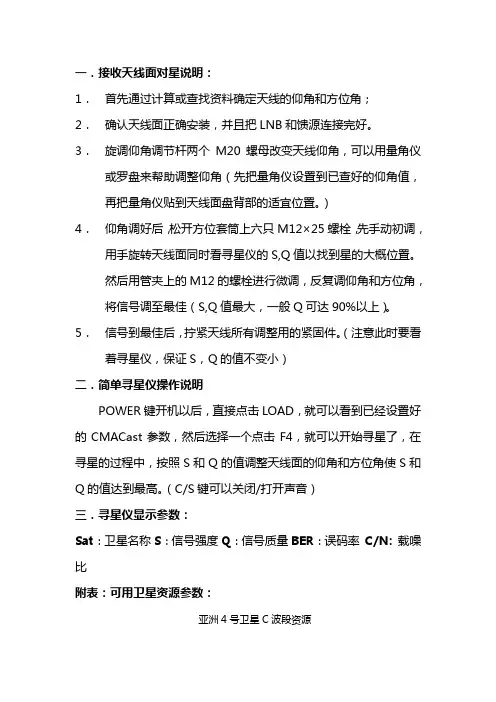

一．接收天线面对星说明：1．首先通过计算或查找资料确定天线的仰角和方位角；2．确认天线面正确安装，并且把LNB和馈源连接完好。

3．旋调仰角调节杆两个M20螺母改变天线仰角，可以用量角仪或罗盘来帮助调整仰角（先把量角仪设置到已查好的仰角值，再把量角仪贴到天线面盘背部的适宜位置。

）4．仰角调好后，松开方位套筒上六只M12×25螺栓，先手动初调，用手旋转天线面同时看寻星仪的S,Q值以找到星的大概位置。

然后用管夹上的M12的螺栓进行微调，反复调仰角和方位角，将信号调至最佳（S,Q值最大，一般Q可达90%以上）。

5．信号到最佳后，拧紧天线所有调整用的紧固件。

（注意此时要看着寻星仪，保证S，Q的值不变小）二．简单寻星仪操作说明POWER键开机以后，直接点击LOAD，就可以看到已经设置好的CMACast参数，然后选择一个点击F4，就可以开始寻星了，在寻星的过程中，按照S和Q的值调整天线面的仰角和方位角使S和Q的值达到最高。

（C/S键可以关闭/打开声音）三．寻星仪显示参数：Sat：卫星名称S：信号强度Q：信号质量BER：误码率C/N:载噪比附表：可用卫星资源参数：亚洲4号卫星C波段资源本振频率卫星下行频率符码率极化方式供电电压5150M 4038M 6666 水平18V四．详细寻星仪使用说明：1）首先点击F1（CONFIG），进入设置界面开始设置。

：设置卫星名称b.Lo：设置LNB的本振频率（默认单位是Mhz，本振频率输入范围是0,4500-5500,9500-11500）c.F：设置卫星下行频率（默认单位是Mhz）d.SR：设置符码率（默认单位是Mb/s）e.设置LNB供电方式：可以在0V，13V（垂直极化，右旋极化），18V（水平极化，左旋极化）之间切换f.L：设置卫星方位经度（一般可以不用设置）g.22KHz 状态开关（可设置“ON”或“OFF”）h.Mode模式选择（Auto，DVB，DTV三种模式可选）i.FEC参数选择（Auto,1/2,2/3,3/4,5/6,6/7,7/8七种参数可选）2）设置好参数后可点击C/S键进行参数存储，点击LOAD或F2键可以调出已经存储过的设置；也可以直接点击F4（SIGNAL）立即开始寻星。

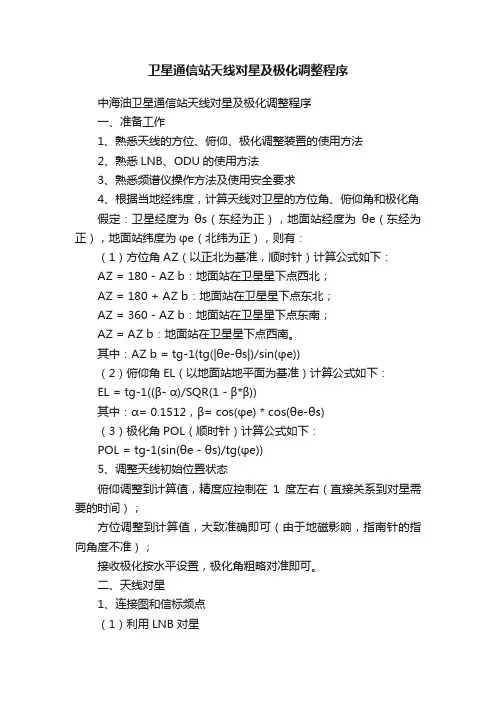

卫星通信站天线对星及极化调整程序中海油卫星通信站天线对星及极化调整程序一、准备工作1、熟悉天线的方位、俯仰、极化调整装置的使用方法2、熟悉LNB、ODU的使用方法3、熟悉频谱仪操作方法及使用安全要求4、根据当地经纬度，计算天线对卫星的方位角、俯仰角和极化角假定：卫星经度为θs（东经为正），地面站经度为θe（东经为正），地面站纬度为φe（北纬为正），则有：（1）方位角AZ（以正北为基准，顺时针）计算公式如下：AZ = 180 - AZ b：地面站在卫星星下点西北；AZ = 180 + AZ b：地面站在卫星星下点东北；AZ = 360 - AZ b：地面站在卫星星下点东南；AZ = AZ b：地面站在卫星星下点西南。

其中：AZ b = tg-1(tg(|θe-θs|)/sin(φe))（2）俯仰角EL（以地面站地平面为基准）计算公式如下：EL = tg-1((β- α)/SQR(1 - β*β))其中：α= 0.1512，β= cos(φe) * cos(θe-θs)（3）极化角POL（顺时针）计算公式如下：POL = tg-1(sin(θe - θs)/tg(φe))5、调整天线初始位置状态俯仰调整到计算值，精度应控制在1度左右（直接关系到对星需要的时间）；方位调整到计算值，大致准确即可（由于地磁影响，指南针的指向角度不准）；接收极化按水平设置，极化角粗略对准即可。

二、天线对星1、连接图和信标频点（1）利用LNB对星SINOSAT-1 C频段信标频率为4193MHz；一般情况下，C频段LNB的本振为5150MHz，因此SINOSAT-1 C频段信标在LNB输出中对应的频点为957MHz。

注意：频谱仪输入中不能有直流信号！在测试电缆接入频谱仪输入前需用万用表测试，确认无直流信号。

（2）利用ODU对星（IF Rx Out不能有直流分量）SINOSAT-1 C频段信标频率为4193MHz；将ODU中心频率设置为4190MHz，因此SINOSAT-1 C频段信标在70MHz中频输出中对应的频点为73MHz。

动（静）中通卫星指挥车操训练目的：使参训人员了解动（静）中通卫星通信基本概念、系统组成及工作原理，掌握动中通操作步骤及随车器材的使用方法。

场地器材：在30米的空旷的场地停卫星通信指挥车一辆，卫星通信设备齐全。

操作规程：训练人员在集合线处站成一列横队。

听到“操作人员出列”的口令，前4名操作人员（一名干部、一名驾驶员、两名操作员）答“是”，并跑步到卫星指挥车。

听到“预备--开始”的口令后分步骤开始操作：1、加电启动。

驾驶员启动车辆，前往指定位置；通信设备操作员开启发电机和UPS电源，依次打开通信设备电源。

2、建立卫星通信链路。

操作员检查天线控制器和调制解调器状态信息，确认完成对星，并建立卫星通信链路。

3、开通VOIP电话。

在行进过程中，操作员使用车载VOIP卫星电话拨打固定站指定电话并进行双方通话。

4、音视频应用设备操作。

在行进过程中，操作员使用音视频设备建立与固定站的双向音视频通信，接收固定站发送的1路语音图像，并上传1路语音图像。

5、数据查询。

在行进过程中，操作员使用车载电脑通过卫星通信链路联入指挥调度网，查询指定的数据。

6、无线单兵图传设备操作。

车辆驻停后，操作员使用无线单兵图传设备，通过卫星通信链路，将现场语音图像传送至固定站。

7、摄像机操作。

操作员使用1台摄像机，进行推、拉、摇、移等操作，选取最佳图像传送至固定站。

等完成后，由指挥员报告”报告，操作完毕。

”。

听到“收操”的口令，收回器材，放于原处，立正站好。

听到“入列”的口令，操作人员答“是”，然后按出列的相反顺序入列。

操作要求：1、操作前要对器材进行检查，保证器材完好；2、启动车辆和设备要依次加电；3、对星并建立卫星通信链路用时5分钟以内；4、利用VOIP卫星电话，拨打固定站指定电话用时2分钟以内，且语音质量较好；5、利用音视频设备将语音和图像传输至固定站用时2分钟以内；且音、视频质量较好；6、查询到指定数据用时3分钟以内完成7、无线图传设备将指定画面传输到固定站用时3分钟以内，图像、语音质量较好；8、；摄像构图效果良好、推、拉、摇、移等操作熟练；标准评定：1、动作规范，符合程序和要求达90分为优秀、80分以上为良好、60分以上的为合格，低于60分以下为不合格。

一．接收天线面对星说明：1．首先通过计算或查找资料确定天线的仰角和方位角；2．确认天线面正确安装，并且把LNB和馈源连接完好。

3．旋调仰角调节杆两个M20螺母改变天线仰角，可以用量角仪或罗盘来帮助调整仰角（先把量角仪设置到已查好的仰角值，再把量角仪贴到天线面盘背部的适宜位置。

）4．仰角调好后，松开方位套筒上六只M12×25螺栓，先手动初调，用手旋转天线面同时看寻星仪的S,Q值以找到星的大概位置。

然后用管夹上的M12的螺栓进行微调，反复调仰角和方位角，将信号调至最佳（S,Q值最大，一般Q可达90%以上）。

5．信号到最佳后，拧紧天线所有调整用的紧固件。

（注意此时要看着寻星仪，保证S，Q的值不变小）二．简单寻星仪操作说明POWER键开机以后，直接点击LOAD，就可以看到已经设置好的CMACast参数，然后选择一个点击F4，就可以开始寻星了，在寻星的过程中，按照S和Q的值调整天线面的仰角和方位角使S和Q的值达到最高。

（C/S键可以关闭/打开声音）三．寻星仪显示参数：Sat：卫星名称S：信号强度Q：信号质量BER：误码率C/N:载噪比附表：可用卫星资源参数：亚洲4号卫星C波段资源本振频率卫星下行频率符码率极化方式供电电压5150M 4038M 6666 水平18V四．详细寻星仪使用说明：1）首先点击F1（CONFIG），进入设置界面开始设置。

：设置卫星名称b.Lo：设置LNB的本振频率（默认单位是Mhz，本振频率输入范围是0,4500-5500,9500-11500）c.F：设置卫星下行频率（默认单位是Mhz）d.SR：设置符码率（默认单位是Mb/s）e.设置LNB供电方式：可以在0V，13V（垂直极化，右旋极化），18V（水平极化，左旋极化）之间切换f.L：设置卫星方位经度（一般可以不用设置）g.22KHz 状态开关（可设置“ON”或“OFF”）h.Mode模式选择（Auto，DVB，DTV三种模式可选）i.FEC参数选择（Auto,1/2,2/3,3/4,5/6,6/7,7/8七种参数可选）2）设置好参数后可点击C/S键进行参数存储，点击LOAD或F2键可以调出已经存储过的设置；也可以直接点击F4（SIGNAL）立即开始寻星。

你肯定没对准卫星！看你收的是哪颗星？接收机里边参数看下，在网上查一下，它属于哪颗星，并且查那颗星的仰角、方位角、极化角。

一般是先，大致调好极化角。

即将高频头顺时针（+）或逆时针（-）转过的角度。

再，用量角器和线垂量出仰角（量角器中心穿一个洞）。

如果是偏馈天线会有个角度差，即偏角。

正装要减去，倒装要加上。

然后，看着电视机，调出信息，转动到方位角。

使信号质量出现并最大。

再后，固定方位角；细调仰角使信号质量最大，就固定方位角；细调极化角使信号质量最大，就固定极化角。

一个简单的方法，就是在高频头上贴好极化角的刻度，方法如下：如PBI1040Ku高频头，量好要贴极化角刻度高频头的圆周长为14厘米，对应弧度为360°、取7厘米对应弧度180°，在7厘米对折处为0°，左右各为90°，在7厘米纸条上比如以5°为一个刻度单位（如图1）。

以0°为中心对准高频头上的UP箭头标志，贴在量高频头圆周长处，或者打开高频头塑料盖能看见两支相互垂直的探针和一根横穿高频头直径的轴，确定和横穿高频头直径的轴相垂直的探针为极化角零度的位置（如图2），安装时，把高频头安装在天线高频头馈源夹子上，因Ku天线高频头馈源夹子上有零刻度，只要把计算好的极化角参数对准零刻度就行了。

比如在东经116.46°，北纬39.92°，收亚太76.5°极化角为-37.5°，逆时针旋转到37.5°处对准馈源夹子上的0°刻度，收帕拉帕113.0°极化角为-4.1°，逆时针旋转到4.1°处对准馈源夹子上的0°刻度，收泛美169°E极化角为43.5°，顺时针旋转到43.5°处对准馈源夹子上的0°刻度即可。

本人在使用艾雷特，奥斯卡Ku高频头上都采用此方法，因此，调高频头时，一次便锁好高频头极化角，免去了来回调整极化角的烦恼。

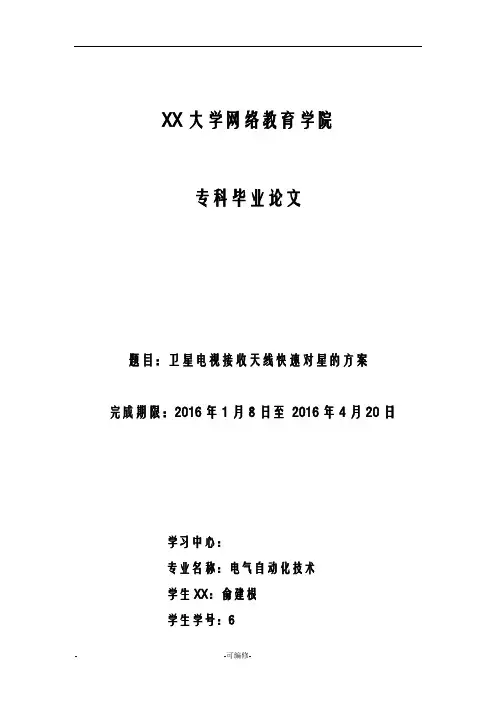

XX大学网络教育学院专科毕业论文题目：卫星电视接收天线快速对星的方案完成期限：2016年1月8日至2016年4月20日学习中心：专业名称：电气自动化技术学生XX：俞建根学生学号：6指导教师：伯颖卫星电视接收天线快速对星的方案卫星电视接收天线是有线电视前端重要组成部分，主要用于接收电视节目信号，其原理是利用电波的反射原理，将电波集焦后，辐射到馈源上的高频头，然后通过馈线将信号传送到卫星接收机并解码出电视节目。

卫星接收天线形式有多种多样，但最常见的有以下几种：一、正馈（前馈）抛物面卫星天线正馈抛物面卫星接收天线类似于太阳灶，由抛物面反射面和馈源组成。

它的增益和天线口径成正比，主要用于接收C波段的信号。

由于它便于调试，所以广泛的应用于卫星电视接收系统中。

它的馈源位于反射面的前方，故人们又称它为前馈天线（如图1所示）。

正馈抛物面卫星天线的缺点是：1、馈源是背向卫星的，反射面对准卫星时，馈源方向指向地面，会使噪声温度提高。

2、馈源的位置在反射面以上，要用较长的馈线，这也会使噪声温度升高。

3、馈源位于反射面的正前方，它对反射面产生一定程度的遮挡，使天线的口径效率会有所降低。

优点就是反射面的直径一般为1.2--3M，所以便于安装，而且接收卫星信号时也比较好调试。

11二、卡塞格伦（后馈式抛物面）天线卡塞格伦是一个法国物理学家和天文学家，他于1672年设计出卡塞格伦反射望远镜。

1961年，汉南将卡塞格伦反射器的结构移植到了微波天线上，他采用了几何光学的方法，分析了反射面的形状，并提出了等效抛物面的概念。

卡塞格伦天线，它克服了正馈式抛物面天线的缺陷，由一个抛物面主反射面、双曲面副反射面、和馈源构成，是一个双反射面天线，它多用作大口径的卫星信号接收天线或发射天线。

抛物面的焦点与双曲面的虚焦点重合，而馈源则位于双曲面的实焦点之处，双曲面汇聚抛物面反射波的能量，再辐射到抛物面后馈源上（如图2所示）。

由于卡塞格伦天线的馈源是安装在副反射面的后面，因此人们通常称它为后馈式天线，以区别于前馈天线。

静中通卫星天线的对星步骤
静中通卫星天线是指在固定地点能够自动寻星的天线,在固定地点通过通信卫星接入主网络，建立与卫星站点之间的通信连接，而静中通卫星通信天线只能在静止状态下与卫星进行实时通信。

然而随着通讯技术的迅速发展，与静中通卫
星天线息息相关的应用也越来越多，实现卫星通信的重要关键在于天线能够准确的对准目标卫星，才能建立稳定、可靠的通信信道，来达到区域甚至全球的信息通信。

静中通卫星天线的对星步骤是:
1. 把天线装置置于平坦的空地，把天线反射面朝南摆放，并且确保周围无高楼和电磁场设备。

为了测出载体的俯仰角、方位角、极化角，通常情况下使用GPS来定位天线的坐标经纬度。

2. 使用天体对星理论计算得出天线方位和对星的理论方向，通过电子罗盘得出天线的现时指向的方向。

把实际值与计算得出的理论值进行对比，如果它们不相等就调整天线位置。

直至方向和俯仰角与计算值相等，则代表天线已经对星
完毕。

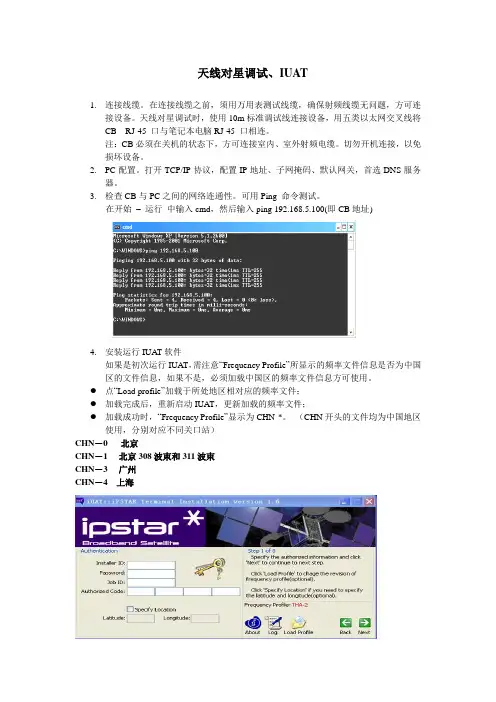

天线对星调试、IUAT1.连接线缆。

在连接线缆之前，须用万用表测试线缆，确保射频线缆无问题，方可连接设备。

天线对星调试时，使用10m标准调试线连接设备，用五类以太网交叉线将CB RJ-45 口与笔记本电脑RJ-45 口相连。

注：CB必须在关机的状态下，方可连接室内、室外射频电缆。

切勿开机连接，以免损坏设备。

2.PC配置。

打开TCP/IP协议，配置IP地址、子网掩码、默认网关，首选DNS服务器。

3.检查CB与PC之间的网络连通性。

可用Ping 命令测试。

在开始–运行中输入cmd，然后输入ping 192.168.5.100(即CB地址)4.安装运行IUAT软件如果是初次运行IUAT，需注意“Frequency Profile”所显示的频率文件信息是否为中国区的文件信息，如果不是，必须加载中国区的频率文件信息方可使用。

●点“Load profile”加载于所处地区相对应的频率文件；●加载完成后，重新启动IUAT，更新加载的频率文件；●加载成功时，“Frequency Profile”显示为CHN-*。

（CHN开头的文件均为中国地区使用，分别对应不同关口站）CHN－0北京CHN－1 北京308波束和311波束CHN－3 广州CHN－4上海①输入安装信息●输入由IPSTAR卫星公司提供的“Installer ID（安装ID）“和“Password(密码)”；(每一安装工程师有一特定的Installer ID，普信不另外提供)●输入由卫星地面关口站提供的“JOB ID”和“Authorized Code(授权编码)”；●用GPS测出安装场所的经纬度，在“Specify Location(指定位置)”前打“∨”，在“Latitude（纬度）”一栏输入GPS所测纬度，在“Longitude（经度）”一栏输入GPS 所测经度；●点“Next”。

注：通常不用在“Specify Location(指定位置)”前打“∨，不用填写安装场所的经纬度。

卫星对接正确方法
卫星对接是一个复杂的过程，需要精确的计算和精细的操作。

以下是卫星对接的基本步骤：
1. 预对接阶段：需要对目标卫星进行详细的研究和分析，了解其轨道参数、形状、大小、质量等信息。

然后，根据这些信息计算出最佳的对接轨道和对接策略。

2. 接近阶段：在这个阶段，追踪星需要通过发动机燃烧调整自身的轨道，使其逐渐接近目标卫星。

同时，需要通过星载雷达和光学系统对目标卫星进行跟踪和测量，以获取实时的相对位置和速度信息。

3. 对接阶段：当追踪星与目标卫星的距离足够近时，开始执行对接操作。

首先，通过控制系统调整追踪星的姿态，使其与目标卫星的对接轴对齐。

然后，通过微调发动机的推力，使追踪星缓慢地向目标卫星靠近。

最后，通过对接机构将两星连接在一起。

4. 后对接阶段：对接完成后，需要对两星的组合体进行稳定性检查和功能测试，确保对接成功并且可以正常工作。

以上就是卫星对接的基本步骤，每一步都需要精确的计算和精细的操作，任何一个小小的错误都可能导致对接失败。

因此，卫星对接是一项技术含量非常高的任务。

简易调卫星锅对准卫星方法
没有卫星定位仪,也可调整卫星锅。

简易调卫星锅对准卫星方法
没有卫星定位仪，也可调整卫星锅。

1.用刻度尺找天线底圈的圆心,保证天线沿这个圆心转动.
2.方位角:正南180度,用指南针找到180度方位角.(用粉笔做记号)
3.用垂线找出天线头投影与底圈相交位置.( 天线头对准卫星的点)
4.用量角器(尺)找卫星方位.
5.查要搜索卫星，在当地仰角，方位角，极化角，输入一组节目参数使信号最强。

提示:仰角水平为0度,极化角转动天线头,可在电视中输入卫星参数边看边调. 找节目参数去百度搜“亚洲卫星电视中文网”。

卫星地面站对星经验卫星通信线路包括发端和收端地面站、上行和下行线路以及通信卫星转发器。

地面站向卫星发射信号，并接收由其他卫星站点经卫星转发来的信号。

各种用途的卫星站点略有差异，但基本设施相同。

卫星地面站由天线分系统、发收分系统、终端分系统、通信监控分系统和电源分系统组成。

在对星前，需要检查天线是否安装稳固、各天线面是否有破损和形变、是否安装到位紧凑、副面安装的垂直距离是否正确、馈源喇叭处的薄膜是否破损、双工器和LNB是否安装到位，以及电动天线的驱动是否正常。

对星前需要准备频谱仪、万用表、18伏直流电源、功分器、地质罗盘、中频馈线以及当地的经纬度和卫星的中心信标频率。

连接设备后，需要检查是否有18伏直流电压输出，以及2口处是否有直流电压输出。

建议确保2口处没有直流电压，以避免烧坏频谱仪。

开始对星时，需要设置频谱仪，连上中频线，若发现频谱仪上噪声抬高，则说明设备已连接好，LNB供电也正常。

根据当地的经纬度计算出天线的方位、俯仰和极化角度。

首先将俯仰角调整到计算出的角度。

在俯仰角不变的情况下，以计算出的方位角度为中心，慢慢地将天线向两侧转动，直到频谱仪上出现下面的波形。

接着，固定好方位，以当前俯仰角度为中心，将天线向上下转动，直到达到最大值。

然后固定好俯仰角，将天线向左右转动，直到达到最大值。

反复多次交替进行，直至找到最大值。

标定极化后，固定好方位和俯仰角度。

在频谱仪上输入亚洲4号954MHz的反极化位953MHz。

此时，你会发现在频谱仪中心点也有一个波形。

转动极化角度，直至波形消失为止。

因为正反极化是正交的，此时的最小值就是所对954MHz的最大值了。

最后，打开功放，用调试解调器发射一个载波，在频谱仪上应该能监测到载波，如下图所示。

注意事项：1、18伏直流供电电源要保持稳定。

2、中频馈线不宜太长。

若超过100米，由于线损，在使用时要考虑加装线放。

3、中频线缆连接接头要做防水处理。
