专项施工方案审批表（总包）
倒挂井专项施工方案
一、工程概况
本工程污水主管管径为600mm，采用拖拉施工，管材为DN600PE100，管道沿紫竹路向南，再沿城北路北侧岸向东，穿过城北路，在汉浦路路口接入市政污水管道。
本工程原设计工作井为沉管井，但施工现场有架空的高压和低压电线，无法进行沉管井的吊装，后经图纸会审后变更为砖砌逆筑法倒挂井。
砖砌倒挂井井为3.5米，砖砌体用：九五实心砖、墙体厚度为二四墙、用M7.5水泥砂浆砌筑。
主要施工参数见下表：（单位：m）
二、工作坑结构验算及施工
1、荷载强度
Q=rHtgΦ=18*H*1/3=6H(KN/m2)
2、每米宽度N计算
2N=∫OπrqSinΦdΦ={[-Cos]π/20-[-Cos]ππ/2}rq
=2qr=2*6H*2.5=30H(KN)
N=15H(KN)
3、b验算3.9米深处的N
N=15*3.9=58.5KN
σ=N/0.24*1=58.5/0.24=244KN/m2=0.244MPa
Mu10机制砖M7.5砂浆【Ra】=1.37MPa
显然σ<【Ra】,满足施工要求
三、倒挂井位置拟定及施工
1、本计算式建立在工作坑为绝对圆形基础上，放样中要严格控制圆心位置，避免不均匀受力，而使砌体受拉。
2、若地下水位较高，要做好降水措施，（墙体上安装排水孔）并防止底板浮动，（可预留排水孔，及时排水）。一避免不均匀沉陷，而使工作坑受力条件发生变化。
3、因考虑地下水位条件，结构强度安全系数不大，因此注意在砂浆强度达到设计强度下方能进行回填土。
4、倒挂井安砌施工
砖砌逆筑法倒挂井工作井：外径4 m ，采用九五实心砖，根工作井周围采取井四周（井外围1米宽围）压密注浆使井四周形成连接体而起到止水作用，井底以下3米围进行压密注浆。
（1）工艺流程图
（2）砖砌倒挂工作井施工
①施工准备
在施工前进行场地平整开好排水沟，在工作井位置进行清理，开挖深度1米左右。
②基坑挖土砌筑
a、开挖1.2米深，采用九五标准砖，向下砌筑，砖墙与土体之间
间隙以M10砂浆填满；施工过程中，根据土质情况严格控制挖土深度，每次挖深不超过0.8米，循环断面挖土1.5米后，立即砌墙，工作井施工到位后，先在底板下层铺设10cm厚碎石垫层，再浇30cm厚C25钢筋混凝土底板，在浇筑底板时预留砖砌D500集水坑一个。
b、井人工开挖土方采用挖机运出基坑，具体如下图所示。挖机的外边缘要离基坑边1.5米，运土的一侧挖平至卸完0~2米土的位置（如图示）。且机械不可长时间停留，只在需要运土时进入施工围。
c、根据实际图纸倒挂井采用九五实心砖标准径为3.5米的砖砌井。
d、开始砌筑时，以井中心为圆心画直径为4米的圆，后用人工修平整圆，砌筑时砖要退出线外侧2㎝砌筑，砌砖前砖头要充分浇水，灰缝饱满、错缝，严谨墙体通缝。墙体外面的空洞、超挖部分用墙体捣实，随砖随捣，空间允许用机械压实，墙体外侧1米围应压密注浆，
e、第一层砌筑完毕及开始倒挂法施工，先人工开挖，砖砌井部开挖，开挖深度不超过一米，再开挖墙下部的土，施工过程中，每1/4周圈作为一次砌墙单位，注意：要对称施工，砌墙是要留接茬。如此往返施工至设计标高。
f、工作坑底板的浇筑，底板采用10厘米厚碎石垫层+30厘米厚C25混凝土基础。
6、工作坑降水施工
(1)降水概况
根据土质的渗透系数和地下水位的高度不同，为确保有效降水，污水维护井W1~W10在砌筑时选用轻型井点降水，同时配合集水坑（0.5×0.4×0.6米）排水。W11~W37污水维护井采用集水坑（0.5×0.4×0.6米）排水。并在所有的基坑外围，沿基坑维护设计，挖设一道宽20cm、深30cm的排水沟，防止降水时路面水过多的流入基坑。
(2)集水坑降水施工
为了防止底板浮动，使地下水位控制在基坑下500㎜，所有污水维护井工作坑设置0.5×0.4×0.6米集水坑一个，位于井中心，并安放一台额定功率为50潜水泵。
排水应及时有效，以免造成不均匀沉陷，而使工作坑受力条件发生变化。
在集水坑底铺筑一层15cm碎石滤水层，以免抽水时挟带大量泥沙，并防止基坑底土被搅动。
碎石
(3)井点降水施工
①排水系统：各井点总管的出水，先就近接入各明沟集中至沉淀池，经淀清后再用泵管打到路边排水沟排除。
②平面布置：为确保有效的降水，拟选用环形井点。且为了便于，维护井中土方的外运，环形井点采用一侧不封闭的布置，即“U”型布置。为防自坑壁产生泄漏而影响系统的真空度，故井管距坑壁距离设置为1m。
压密注浆加固施工
（1）材料：
注浆液采用水泥和水玻璃双液型混合液，强度等级为42.5（R）新鲜普通硅酸盐水泥，掺2%水玻璃，可掺10%~30%粉煤灰。水灰比不小于0.5。注浆配合比可根据现场的管水流量先稠后稀。
4.2、注浆围及注浆孔的布置：
沉管井刃脚以下3米，围Ф3.88m及侧壁沿管线方向压密注浆，注浆围3×2米，深度以管中心标高为准上下各3.0米，加固洞外土体。注浆孔间距为0.9米，注浆时采用先外围后部的注浆施工方式。详见施工图纸。
（2）注浆参数设计
注浆压力：0.3~1.5Mpa
扩散半径：1m
凝结时间：30s—60s(根据地质条件可做适当调整)
（3）工艺流程
先用25mm镀锌钢管在设计围打注浆孔，呈矩形布置，间距0.9
米，深度到3米，注浆孔钻好后，注入浆液，每一注浆孔完成后，拔出注浆管，封堵注浆孔，进行下一注浆孔施工。
（4）注浆压力控制
施工时，若注浆压力不足，就达不到填充的目的；若压力过高，就可能引起基础受损或隆起，所以在注浆时要严格控制浆液注入的压力，注浆压力0.45MPa。
（5）注浆施工程序及人员组织
7、注意事项
（1）砌砖前二次人工掏挖应保证相应设计尺寸，严禁超挖；
（2）实心砖砌筑前在工作坑以外场所浇水，待完全浸透后方可用于砌筑；
（3）注意不要在坑周边任何一方偏心堆载，以避免造成工作坑偏心受力，引起结构受力条件发生变化。
第二章施工总体安排
一、工程施工准备工作
1、施工现场情况
根据图纸，组织公司施工技术人员至施工现场进行实地勘察。
2、施工测量及准备工作
根据甲方的交桩记录及有关本工程的测绘资料，检查施工现场的控制桩，导线点，水准点是否正确、松动等，并及时做好攀线桩等保护措施，若发现问题及时汇报。测放临时水准点时，闭合偏差必须≤12k 1/2 mm,达到精度要求，并报请监理复核通过后方可采用。
二、施工总布置
1、接电源：采用15KW柴油发电机自发电。
2、工程接水将从各近水源处就近取水。
3、施工泥浆用泥浆箱外运。
4、生活区地点：租借民房。
第三章安全、文明施工管理
一、安全技术措施
1、认真贯彻执行“安全第一、预防为主”的生产方针，严格执行国家关于劳动生产和安全的有关规程、法规、政策，把安全工作放到第一位，并落实到实处。对员工进行“三级”教育，学习有关安全操作规程。健全各种规章制度，制定各种安全操作规程，警示牌要醒目挂在作业现场处，重要岗位、特殊工序制定专项安全措施，特殊工种，必须持证上岗。
2、用电安全
（1）一切电器设备、路线等安拆，必须是有证的电工操作，任何人不得擅自安拆。严禁电路超负荷工作。杜绝各种安全事故发生。
（2）露天的配电箱其底离地面应符合规要求（60cm），装置牢固，配电箱应有防雨漏电装置，有接电装置。经常检查电器设备和线路，以确保施工的正常进行和杜绝安全事故的发生。
（3）加强用电管理，电工应按操作规程施工，上岗时必须随带所必须的防护用品，严禁带电操作，同时必须普及职工用电和触电抢救知识，清除隐患、杜绝事故。
3、施工安全
（1）施工人员进入现场必须戴好安全帽，严禁赤脚、穿拖鞋进入施工现场。
（2）施工现场和其他有危险的地方要设立明显的警示标志，基坑和沟槽四周要设立护拦或隔离设施，晚间有警示灯，晚间施工要有足够的灯光照明。
（3）起重作业要有专人统一指挥，操作前对各种工具、设备，特别是钢丝绳进行仔细检查，并进行试运转，严禁起重臂下站人。
4、机械安全
（1）各种机械设备操作人员必须持证上岗，按操作规程操作，严禁无证操作，且要定机定人操作。辅助作业人员必须安全培训后上岗。
（2）大型机械：起重机、挖土机等各制动器、离合器动作要灵
敏可靠，各种仪表完好，机械连接件必须紧固、油路系统正常、钢丝绳规格、强度符合要求、吊环、吊钩无裂纹、变形、破旧、织补焊磨损不超标，灯光、喇叭、雨刷、倒车镜等需完整无缺。
（3）中、小型机具：搅拌机、振动器等，整机安装要平衡牢固，轮轴要有防锈措施，工作场地排水良好，各种传动部分防护要齐全，传动离合器要灵活可靠，开关、机械操作手把绝缘必须良好，接地保护要安全、可靠，电源上均应安置漏电保护装置，几貌清洁。作业区有醒目的警示标志，另外要搭设机棚。
二、文明施工措施
为创造良好的工作环境，养成良好的文明施工作风，增进职工身体健康施工区域和生活区域应有明确的划分。现场材料堆放整齐。保护现场施工环境。
1、噪声控制：严格遵照《中国建筑施工场界噪音限制》制定降噪的相应制度和措施。对现场的机械设备采取降噪措施，做好周围群众的工作。
2、防止水污染：设置泥浆沉淀池，泥浆运输罐车，严禁使工地的泥浆流落到马路上或河道。
3、施工现场应设置防护栏，工地现场、道路设置警示标志、警示灯。
E标新乐村市政改造工程项目部 2012年5月
项目部管理网络
砖砌倒挂井施工方案 一、情况说明 本工程为科技城路污水管道工程，起点井设计接入因吴中大道预留井W1-1，原设计拖拉管因工作井必须在吴中大道与旺山路交叉口上，业主考虑对交通影响较大，要求我方采用顶管工艺施工。在W1-1原有井接入管侧设一接受倒挂工作井一座，在W1-2-1位置设一倒挂顶进井一座。 二、工作井尺寸设计 1、顶管施工井：长L=L1+L4+L5+L6+200MM L1——工具管长度2500MM L2——单根管了长度25000MM L3——管道外露F型钢套环长度125MM L4——液压千斤顶长度，1600MM L6——后背厚度300MM 2、接受井：1200MM*900MM（能容一人接管） 三、工作井施工 1、根据定位施线沿井壁周围下部均匀对称挖土，每次挖土深度不得超过1M，周围砌好后挖中间部分土方，按顺序对称向下进行施工。根据圈梁上部标高控制上部的砌筑，上部井身强度达到70%后进行下节开挖，要求对称掏挖井壁下方土层，每次掏挖深度不大于1200MM、深度不大于1000MM。至设计管内底标高下方300MM为止。依据土质情况和开挖深度，2米以下设钢筋混凝土圈梁一道。开
挖上部基坑至地下水位以上不小于500MM，将开挖部分按施工要求的大小位置修正尺寸，然后砌筑上部工作井砖砌体；砌筑每一米设置一道2Φ6钢筋砖，以提高砖砌体的整体性，增加其抵抗侧压力的能力。 2、井壁采用M7.5水泥砂浆砌MU10九五砖迅速砌筑掏挖部分的井身，墙宽自地表向下-1~-5M范围内为240MM砖混支护，-5米以下为370MM砖混中插4Φ6钢拉筋。 3、第一次开挖后先砌筑上部工作井，然后分层向下倒挂工作井，倒挂到管顶位置时，先在下部分段砌筑砖砌体，然后分段浇注钢筋混凝土圈梁，圈梁钢筋要预埋，不得剪断，钢筋断头处搭接长度不得小于搭接长度；圈梁采用240MM*240MM的钢筋混凝土结构，主筋采用14MM，箍筋采用8@20MM，保护层为30MM，混凝土强度为C20。 4、底板厚度为200MM，混凝土为C25，同时设置1个500MM*400MM的集水坑。 5、后靠背：对于顶管要作井，倒挂井至既定标高后，根据管道走向设置混凝土后靠背，为了顶管工作空间及靠背面积，需将靠背处的井身墙体拆除，并向下（井底下方），向外（井身外）掏挖，掏挖尺寸为3.0M*2.5M，厚为1.0M，用C25混凝土浇筑。 6、出土及排水：采用人工取土，用一绞盘的一个箩筐从坑中吊土，或采用卷扬机配合三脚架垂直运输。排水采用集水坑排水，用潜水泵明排。
目录 一、编制依据 (2) 二、工程概况 (2) 三、水文地质 (3) 四、主要工程数量 (4) 五、总体工期安排 (4) 六、组织机构及人员机械配置 (5) 6.1组织机构 (5) 6.2主要人员配置 (5) 6.3主要机械设备配置 (6) 七、施工工艺 (6) 1、工作井、接受井施工方案 (6) 1.1钢筋砼倒挂井施工方案 (7) 1.2砖砌倒挂井 (13) 2顶管施工 (14) 2.1工艺概述 (14) 2.2设备安装 (14) 2.3顶进施工 (16) 八、质量保证措施 (23) 九、安全保证措施 (23) 十、环境保护措施 (24) 10.1防扬尘措施 (24) 10.2防止水污染措施 (25) 10.3防止施工噪声污染措施 (25) 10.4防止固体废弃物污染措施 (26)
一、编制依据 1、XX市裕溪路（西坝路~太湖山路）改造工程设计图纸 2、CJJ1-2008城镇道路工程施工与质量验收规范 3、CJJ2-2008城市桥梁工程施工与质量验收规范 3、《公路沥青路面施工技术规范》(JTG F40-2004) 4、《公路改性沥青路面施工技术规范》(JTJ036-98) 5、《公路工程集料试验规程》(JTJ058-2000) 6、《城镇道路和建筑物无障碍设计规范》（CJJ1-2008) 7、公路工程技术标准》（JTG B01-2003) 8、《给排水管道工程施工及验收规范》GB50268-2008 9、相关的国家及地方规范、规程。 10、我单位历年积累类似的工程施工经验、技术力量及设备条件 11、现场实地勘查情况 二、工程概况 本工程为XX市裕溪路（西坝路-太湖山路）道路改造工程，改造路段西起西坝路，向东依次跨越XX南路、向阳路、团结东路、健康东路、长江东路至太湖山路，全线总长6.873km，其中XX大桥、裕溪河大桥不在本此改造范围内，实际改造长度6.439km。XX市裕溪路为城市I级主干道，红线宽度50m,双向6车道。 道路工程包括：路基土石方、水稳、沥青路面。 岩土工程包括：涵洞、高压旋喷桩。
-400米水平井巷工程施工组织设计 一、建设工程概况 （一）建设条件 （二）自然地理条件 （三）工程和水文地质 （四）工程设计概况 二、编制依据 （一）编制依据 （二）编制原则 三、施工方案 （一）开拓系统 （二）井巷施工方案 （三）掘进作业循环图表 （四）工期保证措施 （五）质量保证措施 （六）劳动组织安排计划 （七）主要施工机械设备 四、安全保证措施 （一）安全方针和目标 （二）安全管理体系标准引用 （三）安全管理机构及职责 （四）个人安全预防 （五）爆炸物品管理 （六）围岩或坠落物及其它安全管理
（七）设备安全操作管理 （八）消防 （九）环境污染监测及卫生防护 五、文明施工 一、建设工程概况 （一）建设条件 本工程工作区舞钢矿业东副井-400水平平巷施工工程。该工程项目业主为安钢集团舞阳矿业。根据业主方提供的文件及图纸编制施工组织设计，本次设计主要包括-400水平开拓运输巷道及穿脉工程等。 （二）自然地理条件 矿区海拔高度100米左右，相对高差20—50米。冬季寒冷少雪、夏季酷热多雨、昼夜温差不大。年最高气温超过 40o，元至二月最冷；区多雨，年降雨多集中在7～9月。矿区交通方便。 （三）工程和水文地质 根据勘察围深度，结合区域地质及以往地质资料，地层为第四系冲洪积物，条带状混合岩岩层，主要矿物成分为长石、石英、钾长石。该中段岩层稳固。地下水受大气降水的影响，目前赋存地下水不多，随着工程掘进地下水将可能增加。 （四）工程设计概况 东副井作为开拓工程的提升井，井筒深度538.5米，井筒净直径Ф5.5m，设计为吊桶提升,为了满足安全和提升要求,将单吊桶改为箕斗配罐笼，井下设计有料仓。地面运输采用自卸式汽车转运至矿业公司石料厂或选矿厂。 东副井设计有-40、-100、-160、-220、-280、-340、-400七个中段，各中段均已掘成马头门。该设计主要考虑-400M水平工程。 二、编制依据 （一）编制依据
专项施工方案审批表（总包） 倒挂井专项施工方案 一、工程概况 本工程污水主管管径为600mm，采用拖拉施工，管材为DN600PE100，管道沿紫竹路向南，再
沿城北路北侧河北岸向东，穿过城北路，在汉浦路路口接入市政污水管道。 本工程原设计工作井为沉管井，但施工现场有架空的高压和低压电线，无法进行沉管井的吊装，后经图纸会审后变更为砖砌逆筑法倒挂井。 砖砌倒挂井内井为3.5米，砖砌体用：九五实心砖、墙体厚度为二四墙、用M7.5水泥砂浆砌筑。 主要施工参数见下表：（单位：m） 二、工作坑结构验算及施工 1、荷载强度 Q=rHtgΦ=18*H*1/3=6H(KN/m2) 2、每米宽度N计算 2N=∫OπrqSinΦdΦ={[-Cos]π/20-[-Cos]ππ/2}rq
=2qr=2*6H*2.5=30H(KN) N=15H(KN) 3、b验算3.9米深处的N N=15*3.9=58.5KN σ=N/0.24*1=58.5/0.24=244KN/m2=0.244MPa Mu10机制砖M7.5砂浆【Ra】=1.37MPa 显然σ<【Ra】,满足施工要求 三、倒挂井位置拟定及施工 1、本计算式建立在工作坑为绝对圆形基础上，放样中要严格控制圆心位置，避免不均匀受力，而使砌体受拉。 2、若地下水位较高，要做好降水措施，（墙体上安装排水孔）并防止底板浮动，（可预留排水孔，及时排水）。一避免不均匀沉陷，而使工作坑受力条件发生变化。 3、因考虑地下水位条件，结构强度安全系数不大，因此注意在砂浆强度达到设计强度下方能进行回填土。 4、倒挂井安砌施工 砖砌逆筑法倒挂井工作井：外径4 m ，采用九五实心砖，根工作井周围采取井四周（井外围1米宽范围）压密注浆使井四周形成连接体而起到止水作用，井底以下3米范围进行压密注浆。 （1）工艺流程图 （2）砖砌倒挂工作井施工 ①施工准备 在施工前进行场地平整开好排水沟，在工作井位置进行清理，开挖深度1米左右。 ②基坑挖土砌筑 a、开挖1.2米深，采用九五标准砖，向下砌筑，砖墙与土体之间间隙以M10砂浆填满；施工过程中，根据土质情况严格控制挖土深度，每次挖深不超过0.8米，循环断面挖土1.5米后，立即砌墙，工作井施工到位后，先在底板下层铺设10cm厚碎石垫层，再浇30cm厚C25钢筋混凝土底板，在浇筑底板时预留砖砌D500集水坑一个。 b、井内人工开挖土方采用挖机运出基坑，具体如下图所示。挖机的外边缘要离基坑边1.5米，运土的一侧挖平至卸完0~2米土的位置（如图示）。且机械不可长时间停留，只在需要运土时进入施工范围。 c、根据实际图纸倒挂井采用九五实心砖标准内径为3.5米的砖砌井。 d、开始砌筑时，以井中心为圆心画直径为4米的圆，后用人工修平整圆，砌筑时砖要退出线外侧2㎝砌筑，砌砖前砖头要充分浇水，灰缝饱满、错缝，严谨墙体通缝。墙体外面的空洞、超挖部分用墙体捣实，随砖随捣，空间允许用机械压实，墙体外侧1米范围内应压密注浆， e、第一层砌筑完毕及开始倒挂法施工，先人工开挖，砖砌井内部开挖，开挖深度不超过一米，
浅析“倒挂井”施工方法 【摘要】随着城市建设的发展，市政工程地下管线越来越多，在顶管施工时有工作井、接收井及检查井，这些井有的位于商铺门前，有的位于交叉路口，有的位于街巷民房旁边，而且井的上方和周围经常有一些电力电缆、电信光缆、军用光缆、燃气管道以及给水管道等地下管线。由于采取正常的大开挖或沉井施工非常困难，同时对周围环境影响较大且存在安全隐患，因此多采用倒挂井施工方法。 【关键词】倒挂井; 工艺原理; 施工特点; [Abstract]with the development of city construction,municipal engineeringmore and moreunderground pipelines,in thepipe jacking constructionworkwell,receiving wellandinspection wells,these wellslocated infront ofshops,some inthe intersection,some on thestreethousesnearby,butwellabove andis always aroundunderground pipelinesomepower cable,telecommunicationsfiber optic cable,optical cable,militaryandwater supply pipeline,gas pipeline.Due to thenormalexcavationoropen caisson constructionis very difficult,buta greater impact on the surrounding environmentandhidden safety problems,thereforetheupside down wellconstruction method. [keyword]upside down well;technology;construction characteristics; 倒挂井施工方法较多，可以采用砖砌倒挂，高压旋喷桩支护倒挂，灌注桩支护倒挂，钢板桩支护倒挂，而采用哪种施工方法，必须根据工程地质情况，地下管线情况以及成本控制各方面进行综合考虑。现结合我单位施工的南京市马家街、芦席营污水管道工程中倒挂井的应用进行总结。 一、工程概况 马家街、芦席营污水管道总长1499米，（其中D1000污水顶管约1042米，顶管工作井6座，顶管接收井3座，交叉井1座，DN1000开挖管84m，d400拉管182m）分马家街、芦席营两段。工作井、接收井平均埋深在6米左右，主要位于②-2粉砂层，且地下水位较高，土层自稳性能差，易坍塌，易产生流砂现场。工程主要位于马家街、芦席营两条街巷内部，道路狭窄，地下管线复杂，且井位距离民房较近，不具备大开挖及沉井施工条件。为了尽量减小对周围环境的影响决定采用倒挂井施工，外层为了保证倒挂井施工向下挖掘时井壁的稳定性与密水性，确保施工的质量与安全，采用高压旋喷桩在井壁四周先施工一圈帷幕墙隔渗，再进行钢筋混凝土倒挂井的开挖施工。 二、工艺原理
目录 一、工程概况 (2) 二、地质情况 (2) 三、施工准备 (3) 四、施工工序 (3) 五、施工方法 (4) 六、深井降水措施 (5) 1、井点系统的埋设 (5) 2、抽水 (5) 3、井点系统的拆除 (6) 七、安全防范措施 (6) 八、现场文明施工和环境保护措施 (9) 九、雨季、已有设施管线的加固、保护施工措施 (14) 十、结束语 (16)

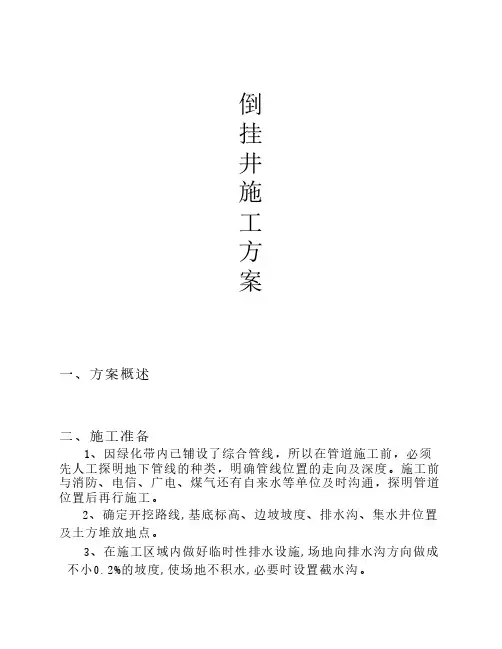

倒挂井施工专项方案 一、工程概况 徐家村路污水管道工程西起蓬溪路，东至沿沪大道，沿线穿过天文路、蓬钱路、金栗路，本路段污水管道工程地形、标高均采取昆山开发区规划建设局提供的徐家村路地形图，里程桩号按徐家村路与蓬溪南路现状中心线交点取0+000设置，采用黄海高程系。管道总长：1836.82米,其中DN600PE100管976.5m，DN400PE100管185m，DN600钢筋砼管551.32m，DN400HDPE管124m，窨井66座（其中Φ3000倒挂井：3座，Φ3500倒挂井：2座）。蓬莱东路污水管道工程西起蓬溪路，东至金栗路，沿线穿过天文路、蓬钱路，本路段根据昆山市开发区规建局提供的地形图设计，昆山独立坐标系，里程桩号按蓬莱东路与蓬溪南路现状中心线交点取0+000设置，采用黄海高程系。管道总长：1224.1米,其中DN300PE100管193.2m，DN400PE100管139.1m，DN500PE100管838.6m，DN300HDPE管53.2m，窨井44座（其中Φ3000倒挂井5座）。 二、地质情况 W4、W7、W9、W17、W21倒挂井井位处0-2米属于填土，上部为建筑垃圾，含集料、水泥、沥青等，下部为素填土，以粘性土为
目录 §1 工程概况 (3) §2 设计依据 (4) §3 场区工程地质与水文地质条件 (4) §4 降水运行分析 (7) §5 降水运行计划 (10) §6 降水回灌措施 (14) 6.1 回灌井措施 (14) 6.2回灌系统 (14) 6.3回灌系统管理要求 (16) 6.4回灌井作用原理 (16) 6.5回灌井平面布置 (18) 6.6回灌井结构设计 (19) 6.7回灌井运行 (19)
§1 工程概况 某项目工程位于……的地块内，主要由1栋28层办公楼、1栋6层公寓酒店、若干2～3层沿街商业建筑组成。基坑平面布置如图1-1所示，本次降水设计的基坑为W-1、W-2、W-3三个基坑，W-1基坑开挖深度为23.3m，局部深坑为24.75～27.7m，W-2基坑开挖深度为22.70m，局部深坑为24.75～26.62m，W-3基坑开挖深度为22.70m，局部深坑为24.75m，地下连续强深度为40.0～45.0m。 图1-1 基坑平面布置图
§2 设计依据 ⑴《某项目岩土工程勘察报告》（工程编号2007-G-126）； ⑵《基坑降水手册》上海岩土工程勘察设计研究院有限公司、上海长凯岩土工程有限公司主编； ⑶《供水水文地质勘察规范》（GB50027-2001）； ⑷《供水管井设计施工及验收规范》（CJJ10-86）； ⑸《建筑与市政降水工程技术规范》（JGJ/T111-98）； ⑹《建筑基坑支护技术规程》（GJ120-99）； ⑺上海市工程建设规范《岩土工程勘察规范》（DGJ08-37-2002）； ⑻委托方提供的基坑围护设计资料。 §3 场区工程地质与水文地质条件 拟建场地属古河道沉积区，地层变化较大，在所揭露深度115.45m范围内分属第四纪上更新世Q3至全新世Q4沉积物，主要由粘性土、粉性土、砂土组成，一般具有成层分布特点。由于受古河道切割影响，拟建场地缺失第W-3层暗绿色硬土层，而局部分布有第⑤4层次生硬层。根据土的成因、结构及物理力学性质差异，可划分为8个主要层次，其中第④、第⑤层可分为若干亚层、次亚层（分别为第④夹层、⑤1、⑤2、⑤3-1、⑤3-2、⑤4层）。场地地层分布主要有以下特点：
矿山井巷施工施工组织设计图文 贵州第二铝矿猫场矿0~24线地下开采工程1130排水平巷开拓工程施工组织设计 第一章编制依据及工程概况 第一节编制依据及编制原则 一、编制依据 (一)中国铝业贵州分公司第二铝矿猫场矿0~24线地下开采工程1130排水平巷施工合同文件及施工图 (二)现行的有关工程建设标准、规范、规程: 1、《矿山井巷工程施工及验收规范》(GBJ213-90) 2、《冶金矿山井巷工程质量检验评定标准》(YBJ-218-89) 3、《金属非金属矿山安全规程》(GB16423-2006)
4、《钢筋混凝土结构工程施工及验收规范》(GBJ5204-83) 5、《混凝土结构工程施工及验收规范》 (GBJ5204-92) 6、《锚杆喷射混凝土支护技术规范》(GBJ50086-2001) 7、《工程测量规范》(GB50026-93) 8、《施工现场临时用电安全技术规范》(JGJ46-2005) 9、《安全生产法》等的有关规定。 (三)本公司的技术装备、施工力量、技术水平以及可能达到的施工机械化程度和工程平均进度指标等。 (四)我单位现有的施工科技成果、已经推广的施工方法成果、现有先进的机械设备、先进的施工技术水平、完备的施工组织计划及多年在井巷工程施工期间积累的丰富施工经验、技术经验。 (五)当地民族的风俗习惯和当地政府在环境保护等方面的相关要求。
二、编制原则 1、根据工程实际情况，因地制宜地制定切实可行的施工方案，合理安排施工顺序，确保施工目标的圆满实现。 2、合理布置施工现场平面，尽量减少消耗，降低生产成本。 3、积极采用、推广新工艺、新技术和新材料，加快施工进度和工程质量。 4、采用平行、流水的施工方法和网络计划组织施工，科学管理，进行有序、均衡、连续的施工。 5、充分考虑施工中围岩的特点及各种地质隐含的诸多不利因素，再根据我单位多年在卡斯特地形井下巷道施工中积累的丰富实际经验，制定严密可行的安全施工技术措施。 6、严格遵守相关的合同条款，准确领会设计意图、严格执行相关施工规范和相关矿山井巷工程验收标准。 第二节工程概况

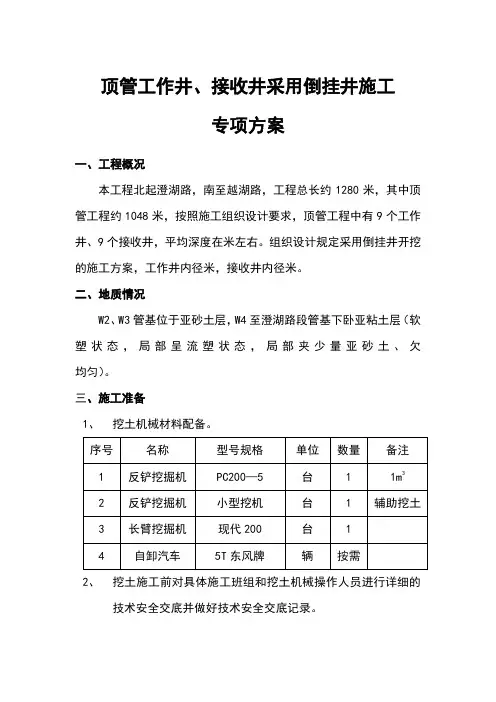

顶管工作井、接收井采用倒挂井施工 专项方案 一、工程概况 本工程北起澄湖路，南至越湖路，工程总长约1280米，其中顶 管工程约1048米，按照施工组织设计要求，顶管工程中有9个工作井、9个接收井，平均深度在7.5米左右。组织设计规定采用倒挂井开挖的施工方案，工作井内径7.6米，接收井内径4.5米。 二、地质情况 W2、W3管基位于亚砂土层，W4至澄湖路段管基下卧亚粘土层 （软塑状态，局部呈流塑状态，局部夹少量亚砂土、欠均匀）。 三、施工准备 1、挖土机械材料配备 2、挖土施工前对具体施工班组和挖土机械操作人员进行详细的 技术安全交底并做好技术安全交底记录。 四、施工工序 测量、放线、定位——打设井点管——第一层土方开挖——第一层钢
