放线记录及说明
- 格式:doc
- 大小:686.00 KB
- 文档页数:21

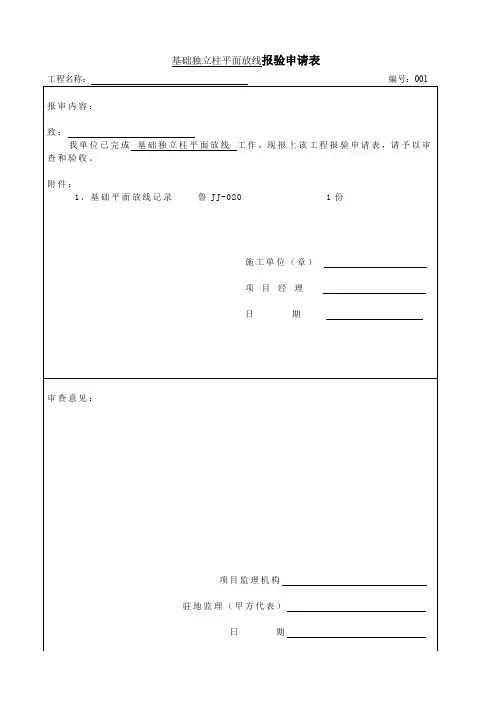

基础独立柱平面放线报验申请表
基础平面放线记录
山东省建设工程质量监督总站监制
基础标高抄测报验申请表
基础标高抄测记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
主体一层平面放线报验申请表
楼层平面放线记录
主体一层标高抄测报验申请表
楼层标高抄测记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
主体二层平面放线报验申请表
楼层平面放线记录
山东省建设工程质量监督总站监制
主体二层标高抄测报验申请表
楼层标高抄测记录
本表由施工单位填写。
山东省建设工程质量监督总站监制。

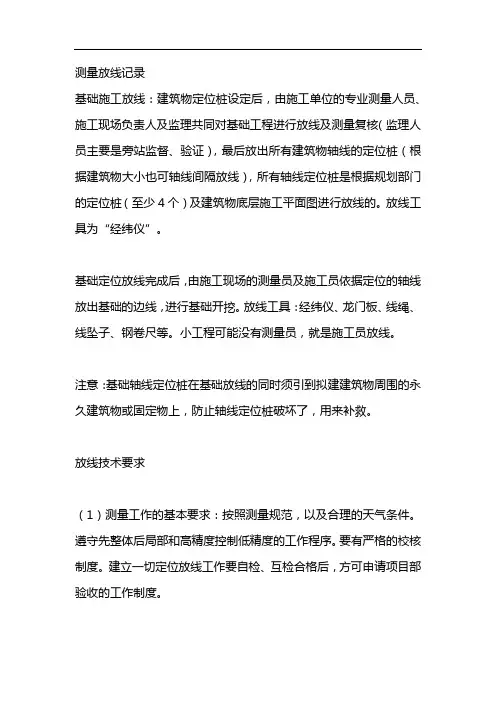

测量放线记录基础施工放线:建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
放线工具:经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员,就是施工员放线。
注意:基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
放线技术要求(1)测量工作的基本要求:按照测量规范,以及合理的天气条件。
遵守先整体后局部和高精度控制低精度的工作程序。
要有严格的校核制度。
建立一切定位放线工作要自检、互检合格后,方可申请项目部验收的工作制度。
(2)测量仪器必须按规定进行检测,钢卷尺应送法定专业机构检定。
(3)、测量人员应提前熟悉施工图纸和现场各种高程坐标,控制点及精密导线网点,精密水准点,平面方格网点,仔细检查审核施工放线依据。
(4)测量放线是确保施工质量的最关键的工序,必须严格按施工工艺进行,为保证测量精度,除熟悉图纸,采用合理的测量步骤外,还要选用比较精确的经纬仪、水平仪、铅垂仪等仪器设备进行测量放线,测量工作开始之前,必须与总承包方取得联系,与土建单位确认三项基准数值,由总包方移交控制网点等测量情况。
(5)测量放线时应控制分配误差,不使误差累计。
(6)测量点要统一;测量结构要随时记录,记录清单要清楚明了,同时要有据可查。
施工放线现场操作有多种放线方法;一般分有龙门板定位尺量放线和仪器测量放线,前者根据图纸已知的控制点或现场确定的控制点,在要放线的建筑物基础外四周一定距离打桩、架设龙门板,在龙门板上用施工线拉一个大致的直角线,尽量把线拉紧。

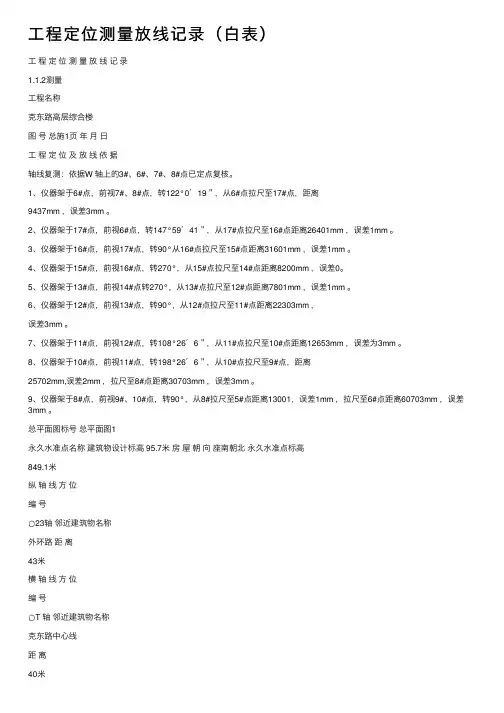

⼯程定位测量放线记录(⽩表)⼯程定位测量放线记录1.1.2测量⼯程名称克东路⾼层综合楼图号总施1页年⽉⽇⼯程定位及放线依据轴线复测:依据W 轴上的3#、6#、7#、8#点已定点复核。
1、仪器架于6#点,前视7#、8#点,转122°0'19",从6#点拉尺⾄17#点,距离9437mm ,误差3mm 。
2、仪器架于17#点,前视6#点,转147°59'41",从17#点拉尺⾄16#点距离26401mm ,误差1mm 。
3、仪器架于16#点,前视17#点,转90°从16#点拉尺⾄15#点距离31601mm ,误差1mm 。
4、仪器架于15#点,前视16#点,转270°,从15#点拉尺⾄14#点距离8200mm ,误差0。
5、仪器架于13#点,前视14#点转270°,从13#点拉尺⾄12#点距离7801mm ,误差1mm 。
6、仪器架于12#点,前视13#点,转90°,从12#点拉尺⾄11#点距离22303mm ,误差3mm 。
7、仪器架于11#点,前视12#点,转108°26'6",从11#点拉尺⾄10#点距离12653mm ,误差为3mm 。
8、仪器架于10#点,前视11#点,转198°26'6",从10#点拉尺⾄9#点,距离25702mm,误差2mm ,拉尺⾄8#点距离30703mm ,误差3mm 。
9、仪器架于8#点,前视9#、10#点,转90°,从8#拉尺⾄5#点距离13001,误差1mm ,拉尺⾄6#点距离60703mm ,误差3mm 。
总平⾯图标号总平⾯图1永久⽔准点名称建筑物设计标⾼ 95.7⽶房屋朝向座南朝北永久⽔准点标⾼849.1⽶纵轴线⽅位编号○23轴邻近建筑物名称外环路距离43⽶横轴线⽅位编号○T 轴邻近建筑物名称克东路中⼼线距离40⽶仪器设备名称 DE2B 电⼦经纬仪仪器编号 601327监理⼯程师(建设单位项⽬负责⼈):年⽉⽇项⽬技术负责⼈质量检查员放线⼈⼯程定位测量放线记录⼯程名称克东路⾼层综合楼图号总施1页年⽉⽇⼯程定位及放线依据定位放线说明:1#、2#、4#点为给定的外墙边⾓点距轴线250mm ,图中所放线均为轴线。
放线报告模板放线报告模板一、报告概述本报告旨在对放线工作进行全面的记录和总结,以便于后续工作的顺利进行。
本报告将详细介绍放线的目的、范围、方法、过程和结果,并提供必要的数据和分析。
二、放线目的放线是指根据设计图纸上的尺寸和要求,在实际施工现场上标示出建筑物或设备的位置和尺寸。
其主要目的包括:1. 确保施工过程中各个构件按照设计要求准确地布置;2. 提供施工人员参考,以确保施工质量;3. 为后续工序提供准确的基础。
三、放线范围放线范围根据具体项目而定,通常包括以下方面:1. 建筑物外轮廓线和主要构件位置;2. 地下管道、电缆等设备位置;3. 水电暖系统管道走向;4. 墙壁开孔位置。
四、放线方法放线方法根据具体情况选择,常用的方法包括:1. 使用传统测量仪器(如经纬仪、水平仪等)进行放线;2. 使用全站仪进行放线,利用其高精度和自动化功能提高放线效率;3. 使用激光测距仪进行放线,快速准确地确定位置和尺寸。
五、放线过程放线过程应按照以下步骤进行:1. 准备工作:包括收集设计图纸、确认放线范围和方法、检查测量仪器等;2. 确定基准点:选择合适的基准点,并在其上标示出坐标系;3. 进行测量:根据设计图纸上的要求,使用相应的测量仪器进行测量,并将结果记录下来;4. 标示位置:根据测量结果,在实际施工现场上用标志物(如钉子、喷漆等)标示出建筑物或设备的位置和尺寸;5. 检查验证:对于重要的放线点,应进行检查验证,确保放线的准确性和一致性。
六、放线结果放线结果应包括以下内容:1. 放线数据:包括坐标值、尺寸大小等具体数据;2. 放线图纸:将实际放线结果与设计图纸进行对比,标示出偏差和误差;3. 放线报告:对放线结果进行分析和总结,提出建议和改进措施。
七、数据分析根据放线数据进行分析可以得出以下结论:1. 放线准确性:通过计算放线结果与设计要求之间的偏差和误差,评估放线的准确性;2. 放线效率:根据放线过程中所用的时间和资源,评估放线的效率,并提出改进建议;3. 放线一致性:通过对不同测量点之间的比较,评估放线的一致性,并提出调整建议。

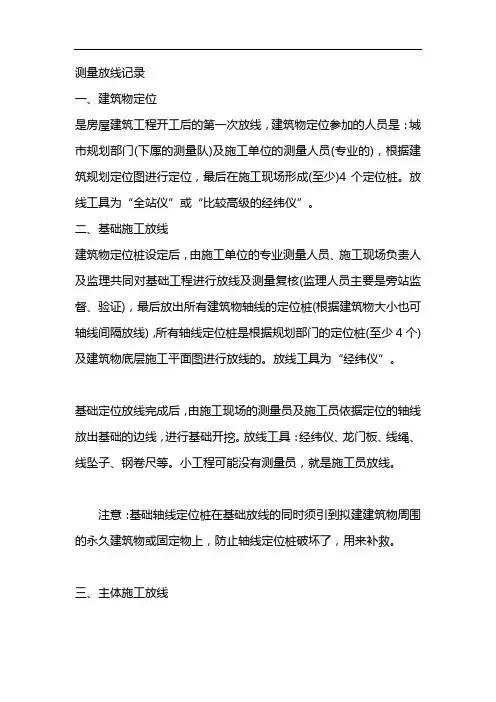

测量放线记录一、建筑物定位是房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
放线工具:经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员,就是施工员放线。
注意:基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作,放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工放线有多种方法,条件允许的场地只要钉多一次龙门桩就可以搞定,一般龙门桩主要用于基础施工放线,基础完工后再把轴线及水平引测到基础上部四大角的侧面,用墨线弹出垂直、水平线做出三角标记,在引之前需用基准点校验龙门桩是否准确,这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线,用钢尺量测标高,这样就可以到主体封顶。
这种方法是最简单实用的。
说白了就是把图纸上的形状按1:1的比例投放到地面上。
但要学会看图纸,学会必要的仪器操作。
线工是个综合性很强的工种,不仅要掌握各种仪器的操作,而且得能识图,并且能快速地记忆数值,要求精确的操作等等。

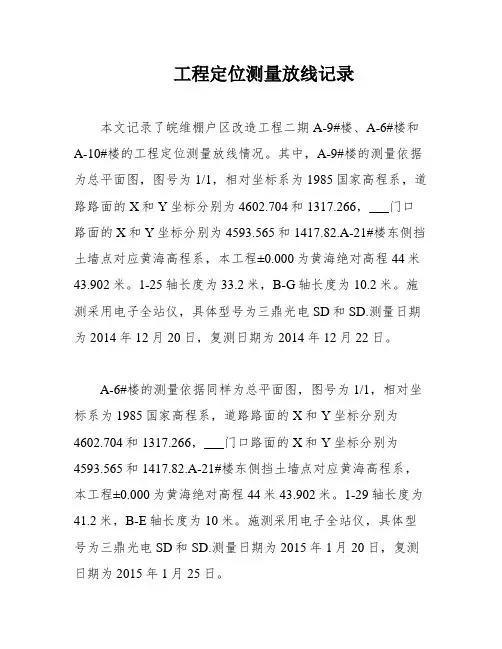

工程定位测量放线记录本文记录了皖维棚户区改造工程二期A-9#楼、A-6#楼和A-10#楼的工程定位测量放线情况。
其中,A-9#楼的测量依据为总平面图,图号为1/1,相对坐标系为1985国家高程系,道路路面的X和Y坐标分别为4602.704和1317.266,___门口路面的X和Y坐标分别为4593.565和1417.82.A-21#楼东侧挡土墙点对应黄海高程系,本工程±0.000为黄海绝对高程44米43.902米。
1-25轴长度为33.2米,B-G轴长度为10.2米。
施测采用电子全站仪,具体型号为三鼎光电SD和SD.测量日期为2014年12月20日,复测日期为2014年12月22日。
A-6#楼的测量依据同样为总平面图,图号为1/1,相对坐标系为1985国家高程系,道路路面的X和Y坐标分别为4602.704和1317.266,___门口路面的X和Y坐标分别为4593.565和1417.82.A-21#楼东侧挡土墙点对应黄海高程系,本工程±0.000为黄海绝对高程44米43.902米。
1-29轴长度为41.2米,B-E轴长度为10米。
施测采用电子全站仪,具体型号为三鼎光电SD和SD.测量日期为2015年1月20日,复测日期为2015年1月25日。
A-10#楼的测量依据同样为总平面图,图号为1/1,相对坐标系为1985国家高程系,道路路面的X和Y坐标分别为4602.704和1317.266,___门口路面的X和Y坐标分别为4593.565和1417.82.施测采用电子全站仪,具体型号为三鼎光电SD和SD.测量日期未记录。
2015年4月22日工程名称:皖维棚户区改造工程二期A-3#楼、A-4#楼定位测量放线记录工程定位放线依据:总平面图,图号1/1,相对坐标系,1985国家高程系定位点坐标、高程依据:1.道路路面:X=4602.704,Y=1317.2662.___门口路面:X=4593.565,Y=1417.823.A-21#楼东侧挡土墙点,对应黄海高程系,本工程±0.000为黄海绝对高程44米(43.902米)测量仪器:电子全站仪,仪器编号为三鼎光电SD和SD测量日期:2015年1月8日(复测日期:2015年1月13日)和2015年4月2日(复测日期:2015年4月6日)测量人员:施工单位技术负责人、质量检查员、施测人测量记录:A-21#楼东侧挡土墙点,对应黄海高程系,本工程±0.000为黄海绝对高程44米(43.902米),坐北朝南,2-20轴距离31.8米,A-M轴距离16.7米A-21#楼东侧挡土墙点,对应黄海高程系,本工程±0.000为黄海绝对高程44米(43.902米),东南朝向,2-39轴距离63.95米,B-M轴距离16米验收人员:建设单位项目专业技术负责人结论日期:年月日2015年4月22日,进行了皖维棚户区改造工程二期A-8#楼的工程定位测量放线记录。

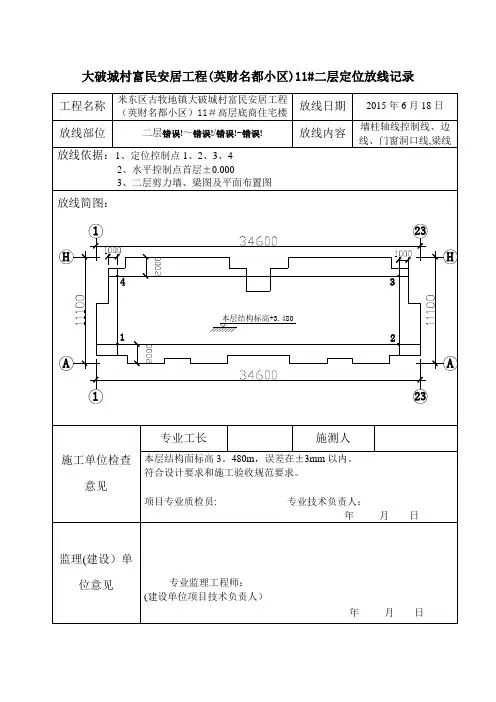

大破城村富民安居工程(英财名都小区)11#二层定位放线记录
大破城村富民安居工程(英财名都小区)11#一层定位放线记录
大破城村富民安居工程(英财名都小区)12#一层定位放线记录
大破城村富民安居工程(英财名都小区)11#九层定位放线记录
大破城村富民安居工程(英财名都小区)11#十层定位放线记录
大破城村富民安居工程(英财名都小区)11#十一层定位放线记录
大破城村富民安居工程(英财名都小区)12#十二层定位放线记录
大破城村富民安居工程(英财名都小区)12#十三层定位放线记录
大破城村富民安居工程(英财名都小区)12#十四层定位放线记录
大破城村富民安居工程(英财名都小区)11#十六层定位放线记录
大破城村富民安居工程(英财名都小区)12#十六层定位放线记录
大破城村富民安居工程(英财名都小区)
大破城村富民安居工程(英财名都小区)。
道路工程施工放线记录表工程名称:xx路道路工程施工放线记录表工程地点:某某省某某市施工内容:本次施工为xx路道路工程的放线工作,包括道路的宽度、坡度、弯曲度等参数的测量和标定。
一、工程前期准备1. 施工前,按照设计要求制定工程放线方案,并组织人员进行技术交底,确保施工人员对放线工作有清晰的认识;2. 确认放线所需的测量仪器、工具等设备齐全,并进行检查和校准。
二、放线测量记录1. 放线前,根据设计要求确定放线起点和终点,并在地面标记好放线点;2. 进行放线测量时,必须保证测量仪器的准确性,避免因仪器误差导致测量数据不准确;3. 按照设计要求,测量道路的宽度、坡度、弯曲度等参数,并准确记录测量数据;4. 若发现放线数据与设计要求有偏差,立即停止工作,并上报项目负责人进行确认和处理;5. 测量工作完成后及时整理数据,并制作测量报告。
三、质量把控1. 在放线过程中,要加强与设计、监理人员的沟通,保证放线数据的准确性;2. 放线数据完成后,要进行质量把控,确保数据符合设计要求,并保存好测量记录;3. 若出现数据错误或不符合设计要求的情况,应及时重新进行放线测量,并对原因进行分析处理。
四、施工总结1. 放线工作完成后,要进行施工总结,对放线过程中存在的问题进行总结,并提出改进措施;2. 对本次放线工作进行评估,总结经验教训,并为日后施工提供参考;3. 对放线工作中的优点和不足进行归纳总结,并提出合理化建议。
五、安全生产1. 在放线施工过程中,要做好安全防护工作,确保施工人员的安全;2. 严格按照安全生产规定进行操作,防止发生意外事故;3. 对施工中的安全隐患进行排查,及时进行整改,保障施工人员的安全。
六、施工后勤保障1. 在施工过程中,要保证施工人员的生活和工作环境良好,提供必要的后勤保障;2. 对施工场地进行清理整理,保持施工场地的整洁和安全。
七、项目验收1. 放线工作完成后,对放线数据进行复查和核实;2. 若放线数据符合设计要求,可进行项目验收,确保施工质量;3. 若放线数据存在问题,应及时进行整改并重新进行验收。
工地工作实习放线日记5篇工地实习放线日记1这次实习我参加的实习单位中国建筑第七工程局安装公司主要负责F座的给排水管道和消防管道工程安装,强弱电路安装分包给另外一施工单位,混凝土工程是我跟随一位亲戚在三期G座工程上的见习,接触并不是很多。
由于我不是学习给排水工程的,项目部领导让我在项目部资料室主要负责对电子版的施工图进行修改,就是在电子版的施工图上用不同与原图纸的线条对施工进度做标注。
要求我必须在有人引导的情况下方可进入施工现场并介绍一位专业施工员做我的技术指导,在师傅和办公室其他人员的帮助下我利用工作闲于时间从给排水工程最基本知识学起,从认识给排水标志到熟悉图纸,再进入现场了解安装布局和安装方式。
刚入给排水这个行业我感到十分陌生和无所作为,隔行如隔山,从水利工程建筑向土木工程转型的一个特殊情况下,刚开始学习各工种工程操作技术上有着较大的困难,毕竟,所学专业与所从事的工作有较大的区别。
看图纸相对还较为轻松,学校安排的课程中有识图知识,这是对我所学课程的一种检验,更进一步的提高了我的空间想象能力,提高了识读工程图的能力,做为一名建筑人学会看图就好比人生中首先学会说话。
其他方面我是通过借阅专业书籍与熟读施工方案很快便掌握到了该工程施工要求和施工工艺,通过师傅的指导也掌握了操作技术的技巧与方法,此后便开始对从事的工作有点熟悉感。
可是新的问题又出了,在进行某项技术操作的时候如何处理?是我一个急需解决的问题,为了解决这问题,白天在工地上我积极努力认真的向正在进行某项技术操作的工人师傅询问,因为他们从事某一项技术操作都有很长的时间和对某一项技术操作的处理有着独特的思路,他们对我所问及的技术处理问题也提供了非常大的支持和作解。
晚上,我就在安全办公室的电脑查找相关技术资料和向值班师傅请教我白天所遇到的问题,记录他对处理技术问题的要理,加以整合,在和师傅交流通过认可后,某一项技术处理问题便迎刃而解,总结这次学习的经验,以后走向工作岗位后也得采取这种措施,认真的学习。

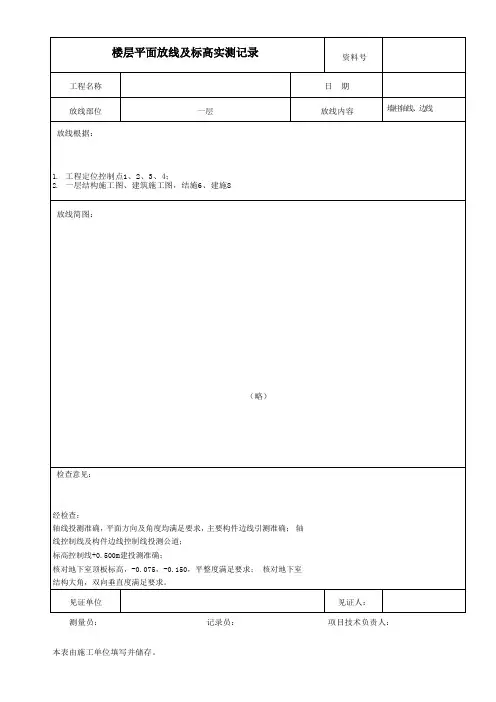

楼层平面放线记录
编号:
LF-2012-
编号:LF-2012- 工程名称日期
放线部位层1~31×A~E轴放线内容墙柱轴线、边线、门窗洞口线放线依据: (1)内控制轴线A1-A2.A3-A4.A5-A6;B1-B2,B3-B4, B5-B6; (2) 层建筑平面图JZ- ,结构图JG- .
(3)本工程施工组织设......(4)建筑工程施工测量规程.....(5)附放线简图
(3)本工程施工组织设计 ; (4)建筑工程施工测量规程. (5)附放线简图
检查意见: 经核对:内控制线尺寸、设计施工图及放线成果资料一致无误.
经查验:1)控制段轴线尺寸误差在±5mm以内,角度±10〃以内; 2)各轴线、墙柱边线门窗洞口线误差均在±2mm以内;
3)内控制点间距尺寸误差在2mm以内,角度±5〃以内; 4)本层结构面标高为: m, 误差在±5mm以内;
..... 符合建筑工程施工测量规程精度要求.
符合建筑工程施工测量规程精度要求.
签监理单位施工单位: 广西建工集团第四建筑工程有限责任公司。
放线记录及说明控制网设置资料7.4.1 施工控制网可引用原区域内的平面与高程控制网作为建筑物、构筑物定位的依据。
当原区域内的控制网不能满足施工测量的技术要求时,应另测设施工的控制网。
7.4.2 施工的平面控制网,应符合下列规定:(1)施工平面控制网的坐标系统,应与工程设计所采用的坐标系统相同。
(2)当利用原有的平面控制网时,其精度应满足需要,投影所引起的长度变形不应超过1/40000;当超过时应进行换算。
(3)当原控制网精度不能满足需要时,可选用原控制网中个别点作为施工平面控制网坐标和方位的起算数据。
(4)应绘制平面控制网图。
7.4.3 建筑物的平面控制网可按建筑物、构筑物特点布设成十字轴线或矩形控制网。
矩形网可采用导线法或增测对角线的测边法测定。
7.4.4 建筑物的控制网应根据建筑物结构、机械设备传动性能及生产工艺连续程度分别布设一级或二级控制网,其主要技术要求应符合下表的规定。
等级边长相对中误差测角中误差一级1/30000 7″n二级1/15000 15″n7.4.5 建筑物的控制测量应符合下列规定:(1)控制网应按设计总图和施工总布置图布设,点位应选择在通视良好、利于长期保存的地方。
(2)控制网加密的指示桩宜选在建筑物行列线或主要设备中心线方向上。
(3)主要的控制网点和主要设备中心线端点应埋设混凝土固定标桩。
(4)控制网轴线起始点的测量定位误差不应低于同级控制网的要求,允许误差宜为20mm;两建筑物(厂房)间有联动关系时,允许误差宜为10mm,定位点不得少于3个。
(5)角度观测可采用方向观测法,其测回数应根据测角中误差的大小按下表确定。
测角中误差 2.5″ 3.5″ 4.0″5″10″测回数DJ1DJ2463524—3—1(7)当采用钢尺丈量距离时,一级网的边长应以二测回测定,二级网的边长应以一测回测定。
长度应进行温度、坡度和尺长修正。
钢尺量距的主要技术要求应按有关规定执行。
(8)矩形网应按平差结果进行实地修正,调整到设计位置。
当增设轴线时,可采用现场改点法进行配合调整。
(9)点位修正后,应进行矩形网角度的检测。
7.4.6 建筑物高程控制的水准点可单独埋设在建筑物的平面控制网的标桩上,也可利用场地附近的水准点,其间距宜在200m左右。
7.4.7 当施工中水准点标桩不能保存时,应将其高程引测至稳固的建筑物或构筑物上,引测的精度,不应低于原有水准的等级要求。
7.4.8 工业与民用建筑的施工放样应具备下列资料:(1)总平面图;(2)建筑物的设计与说明;(3)建筑物、构筑物的轴线平面图;(4)建筑物的基础平面图;(5)设备的基础图;(6)土方的开挖图;(7)建筑物的结构图;(8)管网图。
7.4.9 在施工的建筑物或构筑物外围,应建立线板或控制桩。
线板应注记中心线编号,并测设标高。
线板和控制桩应注意保存。
7.4.10 建筑物施工放样的主要技术要求应符合下表规定。
建筑物施工放样的主要技术要求建筑物结构特征测距相对中误差测角中误差(″)在测站上测定高差中误差(mm)根据起始水平面在施工水平面上测定高程中误差(mm)竖向传递轴线点中误差(mm)金属结构、装配式钢筋混凝土结构、建筑高度100~120m或跨度30~36m1/20000 5 1 6 415层房屋建筑物高度60~100m或跨度18~30m1/10000 10 2 5 35~15层房屋建筑物高度15~60m或跨度6~18m1/5000 20 2.5 4 2.55层房屋建筑物高度15m或跨度6m及以下1/3000 30 3 3 2(2)特殊要求的工程项目,应根据设计对限差的要求,确定其放样精度。
7.4.11 施工测量控制网所用的平面控制点的标桩,一般为临时性标桩,以木桩为主,也可用铁桩和金属管段等,应要求桩顶不高于地面,且将桩四周浮土挖去,用砼包固。
对于多层或高层的内部控制点标桩,可在标桩顶部安放一块100×100mm的钢板,钢板下焊锚固钩,其埋固于楼板砼之中,在标桩上标定点位时,应在钢板上钻一直径为1~2mm的小孔,通过中心线画一十字线,小孔周围用红漆画一圆圈。
7.4.12 建筑物施工时,其主轴线可布置成各种形式,但无论何种形式,主轴线上的点不得少于3个。
7.4.13 应根据场地上主轴线控制点或其他控制点测出房屋外坪轴线,以便基槽开挖。
基槽外一定距离处应另钉龙门板,以便开挖基础后轴线不受影响。
7.4.14 建筑施工过程中,应保证建筑物各层轴线位置正确,标高符合设计要求。
7.4.15 施工测量单位应填写控制桩的建立成果,控制桩的保护措施以及平面控制网、高程控制网和临时水准点的测量成果,然后上报监理工程师。
7.4.16 施工测量单位在楼层放线时应填写楼层放线记录,见施表7.4,内容包括各层墙柱轴线、边线、门窗洞口位置线和皮数杆等;楼层水平控制线,轴线竖向投测控制线等。
4.1.2 工程定位测量、放线记录Ⅰ基本内容和要求(1)测量工作开始前,应熟悉设计图纸及有关技术资料,根据设计图纸要求,结合现场实际情况,制定测量技术方案。
(2)建筑物定位测量、桩基定位测量、轴线及标高放线测量工作中,应注意内外业等复核检查,防止发生差错。
测量工作结束后,应及时整理原始资料,并应进行验收。
验收记录见质控(建)表4.1.2-1~3。
(3)根据施工场地控制点、水准点、城市规划部门确定的建筑红线桩等和有关设计图纸、技术资料,进行测量。
(4)当建筑区域范围较大、单位工程较多时,可根据设计总平面布置图和现场实际情况,在施工场地内布设平面控制网(点)和高程控制点,作为施工定位测量的依据。
(5)桩基应根据设计图纸进行定位测量,其桩位的放样允许偏差应符合国家现行标准《建筑地基基础工程施工质量验收规范》GB50202的规定。
(6)测量工具和测量人员应固定,测量前应严格校验仪器。
测量所使用的仪器应定期进行检定,并在检定有效期内使用。
(7)建筑物定位测量、桩基定位测量,可根据施工现场实际情况,分段进行验收。
轴线及标高放线测量每一楼(层)段均应进行验收。
(8)建筑物定位测量、桩基定位测量复核情况应以简图形式记录在验收表中,简图中应标明轴线控制桩的位置及标高、桩位偏差、轴线位置及偏差、轴线投测点、标高投测点等位置。
(9)建筑物轴线及标高放线测量复核情况应以简图形式记录在验收表中,简图中应标明轴线位置及偏差、轴线投测点、标高投测点的位置。
Ⅱ核查办法(1)根据现场的具体条件,核查施工场地控制点、水准点、城市规划部门确定的建筑红线桩、平面控制网(点)和高程控制点的布设是否稳定可靠。
(2)根据建筑物形式,核查轴线控制桩、轴线投测点、标高投测点布置是否合理,位置、数量是否能满足测量的要求。
(3)核查记录是否完整、准确。
建筑物定位测量、桩基定位测量复核情况简图中是否标明轴线控制桩的位置及标高、桩位偏差、轴线位置及偏差、轴线投测点、标高投测点等位置。
轴线及标高放线测量复核情况简图中是否标明轴线位置及偏差、轴线投测点、标高投测点等位置。
(4)核查测量仪器的精度是否符合规定,测量工具和人员是否固定,仪器是否校验。
(5)核查参加验收各方人员资格是否符合要求,验收记录上是否签字。
Ⅲ核定原则凡出现下列情况之一,本项目核定为“不符合要求”。
(1)无建筑物定位测量验收记录、桩基定位测量验收记录、轴线及标高测量放线验收记录。
(2)上述各项验收记录中验收意见不明确,签证不齐全。
GB50319-2000监A4工程质量/隐蔽/测量报验申请表工程名称:编号:致:上杭县紫金工程建设监理有限公司(监理单位)我单位已完成了人工挖孔桩定位测量工作,现报上该工程报验申请表,请予以审查和验收。
附件:1、楼层放线记录承包单位(章)项目经理日期年月日审查意见:项目监理机构总/专业监理工程师日期楼层放线记录工程名称日期2008年12月20日施工单位放线部位四角点测量仪器仪器名称:经纬仪检定证书编号:放线依据:《工程测量规范》GB50026—93放线简图:检查结论:□同意□重新放样具体意见:参加人员监理(建设)单位施工单位项目技术负责人施测人GB50319-2000监A4工程质量/隐蔽/测量报验申请表工程名称:编号:致:上杭县紫金工程建设监理有限公司(监理单位)我单位已完成了建筑物定位测量工作,现报上该工程报验申请表,请予以审查和验收。
附件:1、建筑物定位测量验收记录承包单位(章)项目经理日期2008年12月20日审查意见:项目监理机构总/专业监理工程师日期建筑物定位测量验收记录质控(建)表4.1.2-1 共 1 页第01 页工程名称施工单位施测部位○1~○4轴○A~○D轴施测日期2008年12月20日测量仪器及编号经纬仪:J6-02135水准仪:S3-723030检定日期经纬仪:2008年10月22日水准仪:2008年10月22日施测人王朝钦复核人钟冠英测量复核情况(简图)根据提供的4个控制点引测工程轴线定位控制线,根据龙岩雅竹建筑设计有限公司设计的总平面布置图(建施J11—02)引测定位;经监理单位复核符合要求。
本工程室内±0.00相当于绝对标高(黄海)188.88m,由建设单位提供的水准点引测。
详附图检查结论符合要求项目专业技术负责人:2008年12月20日验收结论同意验收监理工程师:(建设单位项目专业技术负责人)年月日GB50319-2000监A4工程质量/隐蔽/测量报验申请表工程名称:编号:致:上杭县紫金工程建设监理有限公司(监理单位)我单位已完成了人工挖孔桩定位测量工作,现报上该工程报验申请表,请予以审查和验收。
附件:1、桩基定位测量验收记录承包单位(章)项目经理日期年月日审查意见:项目监理机构总/专业监理工程师日期桩基定位测量验收记录质控(建)表4.1.2-2 共页第 1 页工程名称施工单位施测部位桩位施测日期2008年12月25日测量仪器及编号经纬仪:J6-02135检定日期2008年10月22日施测人复核人测量复核情况(简图)说明:1、根据质控表4.1.2—1建筑物定位测量验收记录的建筑物轴线控制线及控制点,对建筑轴线进行放样及桩位细样。
2、经现场复核,轴线误差最大3mm,最小2mm,桩位误差详图,符合设计及规划要求,请给予验收。
3、根据结施图G—/18、4/18放样。
检查结论符合要求项目专业技术负责人:2008年12月25日验收结论同意验收监理工程师:(建设单位项目专业技术负责人)年月日监A4工程质量/隐蔽/测量报验申请表工程名称:编号致:上杭县紫金工程建设监理有限公司(监理单位)我单位已完成了○1-○4/○A-○D轴基础垫层面测量工作,现报上该工程报验申请表,请予以审查和验收。
附件:1、轴线及标高测量放线验收记录承包单位(章)项目经理日期 2009年 02月 01日审查意见:项目监理机构总/专业监理工程师日期轴线及标高测量放线验收记录质控(建)表4.1.2-3 共页第页工程名称施工单位施测部位○1-○4/○A-○D轴基础垫层面施测日期2009年02月01日测量仪器及编号经纬仪:J6—02135水准仪:S3-723030检定日期经纬仪:2008年10月22日水准仪:2008年10月22日施测人王朝钦复核人钟冠英测量复核情况(简图)1、根据4条轴线控制线(见表4.1.2—1)进行轴线放样,经监理现场复核偏差在允许范围内。
