土木工程施工技术说课课件一、说课课件概述说课课件是一种教学辅助工具，通过图文并茂的方式，对土木工程施工技术进行讲解和展示。
本说课课件共分为五个部分，分别为：土木工程施工技术的基本概念、施工工艺、施工组织与管理、施工安全与环保以及发展趋势。
二、土木工程施工技术的基本概念1. 土木工程施工技术的定义：土木工程施工技术是指在土木工程建设项目中，为实现工程设计意图，采用合理的施工方法和工艺，组织有效的施工过程，确保工程质量、安全、进度和投资控制的技术。
2. 土木工程施工技术的内容：包括土方工程、桩基础工程、地下工程、钢筋混凝土工程、预应力工程、钢结构工程、装饰工程等。
3. 土木工程施工技术的重要性：施工技术是土木工程建设的重要组成部分，关系到工程的质量和安全，直接影响到项目的投资效益。
三、土木工程施工工艺1. 土方工程：包括挖掘、运输、填筑、压实等工艺。
2. 桩基础工程：包括预制桩、现场浇筑桩、灌注桩等工艺。
3. 地下工程：包括隧道、地下室、基坑支护等工艺。
4. 钢筋混凝土工程：包括模板工程、钢筋工程、混凝土浇筑、预应力施加等工艺。
5. 钢结构工程：包括构件制作、焊接、防腐、防火等工艺。
6. 装饰工程：包括内外墙面、地面、天花板的施工工艺。
四、土木工程施工组织与管理1. 施工组织：根据工程特点和施工条件，合理组织施工力量、施工设备和材料，确保施工顺利进行。
2. 施工管理：通过计划、组织、指挥、协调、控制等手段，对施工过程进行全面管理，确保工程质量、安全、进度和投资控制。
3. 施工协调：协调各参建单位之间的关系，确保工程顺利进行。
4. 施工验收：按照验收标准和方法，对施工质量进行评估，确保工程质量达到设计要求。
五、土木工程施工安全与环保1. 施工安全：采取安全措施，预防事故发生，保障人员生命安全和工程设施安全。
2. 施工环保：遵循环保法规，采取环保措施，降低施工对环境的影响。
六、发展趋势1. 自动化与智能化：利用现代信息技术，提高施工效率和质量。

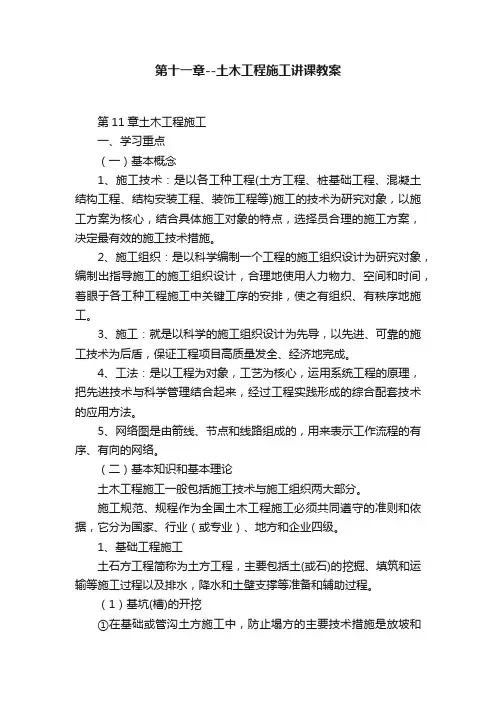

第十一章--土木工程施工讲课教案第11章土木工程施工一、学习重点（一）基本概念1、施工技术：是以各工种工程(土方工程、桩基础工程、混凝土结构工程、结构安装工程、装饰工程等)施工的技术为研究对象，以施工方案为核心，结合具体施工对象的特点，选择员合理的施工方案，决定最有效的施工技术措施。
2、施工组织：是以科学编制一个工程的施工组织设计为研究对象，编制出指导施工的施工组织设计，合理地使用人力物力、空间和时间，着眼于各工种工程施工中关键工序的安排，使之有组织、有秩序地施工。
3、施工：就是以科学的施工组织设计为先导，以先进、可靠的施工技术为后盾，保证工程项目高质量发全、经济地完成。
4、工法：是以工程为对象，工艺为核心，运用系统工程的原理，把先进技术与科学管理结合起来，经过工程实践形成的综合配套技术的应用方法。
5、网络图是由箭线、节点和线路组成的，用来表示工作流程的有序、有向的网络。
（二）基本知识和基本理论土木工程施工一般包括施工技术与施工组织两大部分。
施工规范、规程作为全国土木工程施工必须共同遵守的准则和依据，它分为国家、行业（或专业）、地方和企业四级。
1、基础工程施工土石方工程简称为土方工程，主要包括土(或石)的挖掘、填筑和运输等施工过程以及排水，降水和土壁支撑等准备和辅助过程。
（1）基坑(槽)的开挖①在基础或管沟土方施工中，防止塌方的主要技术措施是放坡和坑壁支撑（支护）。
②基坑排水与降水。
在一般工程的基础施工中，多采用明沟集水井抽水、井点降水或二者相结合的办法排除地下水。
③基础土方的开挖方法分两类：人工挖方和机械挖方。
④土方回填与压实。
（2）路基工程与软土地基施工①路基工程路基是公路与铁路工程的基础，路基按填挖方式不同分为：路堤、路堑和填挖结合三种类型。
②软土地基软土地基加固的方法有：塑料排水板、换填土、砂井、生石灰桩、粉喷桩、旋喷桩、挤实砂桩等加固施工方法。
（3）石方爆破的工序有：打孔放药、引爆、排渣。

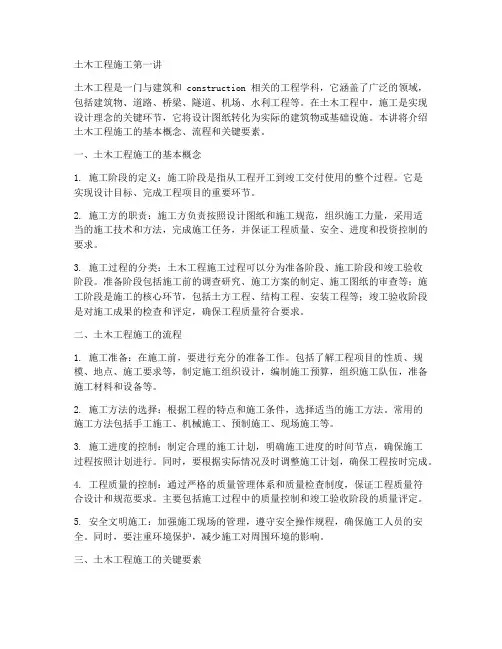

土木工程施工第一讲土木工程是一门与建筑和 construction 相关的工程学科，它涵盖了广泛的领域，包括建筑物、道路、桥梁、隧道、机场、水利工程等。
在土木工程中，施工是实现设计理念的关键环节，它将设计图纸转化为实际的建筑物或基础设施。
本讲将介绍土木工程施工的基本概念、流程和关键要素。
一、土木工程施工的基本概念1. 施工阶段的定义：施工阶段是指从工程开工到竣工交付使用的整个过程。
它是实现设计目标、完成工程项目的重要环节。
2. 施工方的职责：施工方负责按照设计图纸和施工规范，组织施工力量，采用适当的施工技术和方法，完成施工任务，并保证工程质量、安全、进度和投资控制的要求。
3. 施工过程的分类：土木工程施工过程可以分为准备阶段、施工阶段和竣工验收阶段。
准备阶段包括施工前的调查研究、施工方案的制定、施工图纸的审查等；施工阶段是施工的核心环节，包括土方工程、结构工程、安装工程等；竣工验收阶段是对施工成果的检查和评定，确保工程质量符合要求。
二、土木工程施工的流程1. 施工准备：在施工前，要进行充分的准备工作。
包括了解工程项目的性质、规模、地点、施工要求等，制定施工组织设计，编制施工预算，组织施工队伍，准备施工材料和设备等。
2. 施工方法的选择：根据工程的特点和施工条件，选择适当的施工方法。
常用的施工方法包括手工施工、机械施工、预制施工、现场施工等。
3. 施工进度的控制：制定合理的施工计划，明确施工进度的时间节点，确保施工过程按照计划进行。
同时，要根据实际情况及时调整施工计划，确保工程按时完成。
4. 工程质量的控制：通过严格的质量管理体系和质量检查制度，保证工程质量符合设计和规范要求。
主要包括施工过程中的质量控制和竣工验收阶段的质量评定。
5. 安全文明施工：加强施工现场的管理，遵守安全操作规程，确保施工人员的安全。
同时，要注重环境保护，减少施工对周围环境的影响。
三、土木工程施工的关键要素1. 施工人员：施工人员是施工的主体，他们的技术水平、经验和素质直接影响到施工质量和进度。

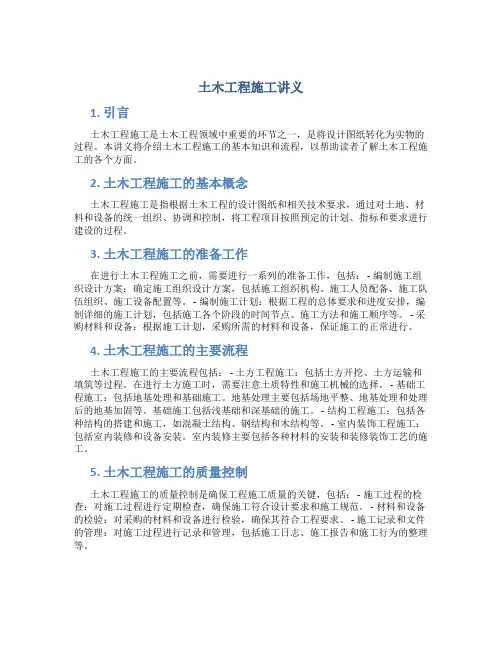

土木工程施工讲义1. 引言土木工程施工是土木工程领域中重要的环节之一，是将设计图纸转化为实物的过程。
本讲义将介绍土木工程施工的基本知识和流程，以帮助读者了解土木工程施工的各个方面。
2. 土木工程施工的基本概念土木工程施工是指根据土木工程的设计图纸和相关技术要求，通过对土地、材料和设备的统一组织、协调和控制，将工程项目按照预定的计划、指标和要求进行建设的过程。
3. 土木工程施工的准备工作在进行土木工程施工之前，需要进行一系列的准备工作，包括： - 编制施工组织设计方案：确定施工组织设计方案，包括施工组织机构、施工人员配备、施工队伍组织、施工设备配置等。
- 编制施工计划：根据工程的总体要求和进度安排，编制详细的施工计划，包括施工各个阶段的时间节点、施工方法和施工顺序等。
- 采购材料和设备：根据施工计划，采购所需的材料和设备，保证施工的正常进行。
4. 土木工程施工的主要流程土木工程施工的主要流程包括： - 土方工程施工：包括土方开挖、土方运输和填筑等过程。
在进行土方施工时，需要注意土质特性和施工机械的选择。
- 基础工程施工：包括地基处理和基础施工。
地基处理主要包括场地平整、地基处理和处理后的地基加固等。
基础施工包括浅基础和深基础的施工。
- 结构工程施工：包括各种结构的搭建和施工，如混凝土结构、钢结构和木结构等。
- 室内装饰工程施工：包括室内装修和设备安装。
室内装修主要包括各种材料的安装和装修装饰工艺的施工。
5. 土木工程施工的质量控制土木工程施工的质量控制是确保工程施工质量的关键，包括： - 施工过程的检查：对施工过程进行定期检查，确保施工符合设计要求和施工规范。
- 材料和设备的检验：对采购的材料和设备进行检验，确保其符合工程要求。
- 施工记录和文件的管理：对施工过程进行记录和管理，包括施工日志、施工报告和施工行为的整理等。
6. 土木工程施工的安全管理土木工程施工的安全管理是保证工程施工安全的重要环节。
第一章 土方工程1、填土压实的影响因素及其对压实质量的影响。
机械的压实功、每层铺土厚度和土的含水量。
①压实功：当土的含水量一定，在开始压实时，土的量度急剧增加，待到接近土的最大重度时，压实功虽然增加许多，而土的重度则没有变化。
②含水量的影响：当土具有适当含水量时水起了润滑作用，土颗粒之间的摩擦阻力减小，从而容易压实。
但含水量过大时，土的孔隙被水占据，难以压实还会出现橡皮土的现象。
③铺土厚度的影响：土在压实功的作用下，压应力随深度增加而逐渐减小，其影响深度与压实机械，水的性质和含水量有关。
铺土厚度影响与压实机械压土时的有效作用深度，而且还应考虑最优土层厚度。
2、土的可松性及计算。
土具有可松性，即自然状态下的土，经过开挖后，起体积因松散而增加，以后随经回填压实，仍不能恢复期原来的体积。
最初可松性系数12V 土在天然状态在天然状V 开挖后的松散体积土经=s K 最后可松性系数23'V V K s 土在天然状态下的体积土经回填压实后的体积=3、井点降水的作用。
可使基坑始终保持干燥状态，防止流沙发生，改善了工作条件4、井点降水的分类及特点。
轻型井点：适用于土壤的渗透系数K=0.1~50m/d 的涂土层中，降水深度为：单级轻型井点3~6m,多级轻型井点6~12m.喷射井点：当基坑开挖较深，采用多级轻型井点不经济时宜采用噴射井点，其将水深度可达8～20米电渗井点：适用于土壤渗透系数小于0.1m/d ，用一般井点不可能降低地下水位的含水层中，尤其适用于淤泥排水。
管井井点：适用于土壤的渗透系数大（K=20~200m/d ），地下水量大的土层中。
5、井点管的埋深深度计算及考虑因素。
井点管埋置深度H ：iL h H H ++≥1式中：H1――井点管埋设面至坑底面的距离（m ）；h ――降低后的地下水位至基坑中心底面的距离，一般为0.5～1m ；i ――水力坡度，环形井点为1/10，单排井点为1/4；L ――井点管至基坑中心的水平距离（m ）。
如H 值小于降水深度6m 时，则可用一级井点；H 值稍大于6m 时，如降低井点秘的埋置后面，可满足降水深度要求时，仍可采用一级井点；当一级井点达不到降水深度要求时，则可采用二级井点（图1.23）或喷射井点。
6、填土施工中为了保证质量的施工措施有哪些。
对于软弱地基，常采取将基础下面一定厚度的软弱土层挖除，然后用人工砂垫层、碎石垫层、灰土垫层等进行换土处理。
垫层施工，亦应分层还土，分层压实。
对于斜坡坡度为1/5～1/2.5上的填方，应将斜坡改做成阶梯形，以防基础和管道土在压力作用下产生偏移或变形。
回填以前，应清除填方区和的各杂物，如遇软土、淤泥，必须进行换土回填。
在回填时，应防止地面水流入，并预留一定的下沉高度（一般不得超过填方高度的3％）。
7、土方开挖机械选择及特点？推土机的特点是：构造简单，操纵灵活， 运转方便，所需工作面较小，功率较大，行 驶速度快，易于转移，能爬30o 的缓坡。
适用范围：挖土深度不大的场地平整， 铲除腐植土并运送到附近的弃土。
能推挖 Ⅰ~Ⅲ类土。
铲运机的特点是：能独立完成铲土、运土、卸土、填筑、压实等工作。
对行驶道路要求较低，行驶速度快，操纵方便，生产率高。
它适用于大面积场地平整，开挖大型基坑、沟槽，以及填筑路基、堤坝等工程。
单斗挖土机有正铲、反铲、拉铲和抓铲等数种，用以挖掘基坑、沟槽、清理和平整场地；更换工作装进行装卸、起重、打桩等其他作业，是工程建设中常用的机械设备。
8、轻型井点、电渗井点、井点降水等的定义。
轻型井点：就是沿基坑四周将许多直径较小的井点管埋入蓄水层内，井点管上部与总管连接，通过总管利用抽水设备将地下水从井点管内不断抽出，使原有的地下水位降至坑底以下。
喷射井点设备由喷射井管、高压水泵及进水、排水管路组成（图1.26）。
喷射井管由内管和外管组成，在内管下端装有喷射扬水器与滤管相连，当高压水经内外管之间的环形空间由喷嘴喷出时，地下水即被吸入而压出地面。
电渗井点排水以井点管作负极，以打入的钢筋或钢管作正极，当通以直流电后，土颗粒即自负极向正极移动，水则自正极向负极移动而被集中排出。
土颗粒的移动称电泳现象，水的移动称电渗现象，故名电渗井点。
9、场地标高的计算方法。
N H H H H 4424210∑∑∑++=式中， N 为方格网数， H1 是一个方格仅有的角点标 高， H2 属于两个方格公共的 角点标高， H3 属于三个方格 公共的角点标高， H4 属于四 个方格公共的角点标高。
10、流砂的现象、发生的原因，及相应防治方法，请列举。
产生流沙内因：取决于土壤的性质，如土的含水量大、孔隙率大、粘粒含量少、粉粒多、渗透系数小、排水性能差等。
外因：地下水产生的动水压力大于动土压力。
防治途径：一是减少或平衡动水压力；二是截住地下水流；三是改变动水压力的方向。
防治方法：1枯水期施工；2打板桩3水中挖土4人工降低地下水位5地下连续墙法6抛大石块抢速度施工。
防治原因：发生流砂现象后，土完全失去承载力，工人难以立足，施工条件恶化；土边挖边冒，难以达到设计深度；引起塌方，使附近建筑物下沉、倾斜，甚至倒塌；拖延工期，增加施工费用。
第二章 地基处理与桩基工程1、地基验槽的方法及目的。
目的 ：a) 核对其平面位置、平面尺寸、槽底标高是否满足设计要求； b) 核对土质和地下水情况是否满足岩土工程勘察报告及设计要求； c) 检查是否存在软弱下卧层及空穴、古墓、古井、防空掩体、地下埋设物等及相应的位置、深度、性状。
方法：地基验槽以观察法为主，辅以钎探法（P39）。
2、预制桩沉桩的主要质量控制指标。
打桩的质量视打入后的偏差是否在允许范围内，最后贯入度与沉桩标高是否满足设计要求，桩顶、桩身是否打坏以及对周围环境有无造成严重危害而定。
3、预制桩混凝土的浇筑顺序。
预制桩的混凝土宜用机械搅拌，机械振捣。
由桩顶向桩尖连续浇筑捣实，一次完成，严禁中断。
4、预制桩起吊方法及原则。
当桩的混凝土达到设计强度的70%方可起吊，达到100%方可运输和打桩。
桩在起吊和搬运时，必须平稳，不得损坏。
吊点应符合设计要求，满足吊桩弯矩最小的原则5、桩按受力形式分的种类，打桩时各自控制的标准。
按桩的受力情况，桩分为端承桩和摩擦桩两类。
端承桩：端承桩的入土深度应以最后贯入度控制为主，而以标高作为参考。
摩擦桩：承受轴向荷载的摩擦桩的入土深度控制，应以标高为主，而以最后贯入度（施工中一般采用最后三阵，每阵十击的平均入土深度作为标准）作为参考。
6、预制桩的打桩顺序及选择依据。
打桩顺序：由一侧向单一方向打、自中间向两个方向对称打、自中间向四周打。
选择依据：桩距大于或等于4倍的直径或边长时，试验证明土壤的挤压与打桩顺序关系不大，这时，采取一侧向单一方向打法仍可保证桩基质量。
对于大面积的桩群，则宜采用自中间向两个方向对称打或自中间向四周边缘打，这样均有利于避免土壤的挤压使桩产生倾斜或浮桩现象。
7、振动灌注桩单打法、反插法、复打法的定义及区别。
单打法（又称一次拔管法）：一次将沉管沉入到设计标高，然后插钢筋笼，灌注砼，拔管时，每提升0.5～1.0m，振动5～10s，然后再拔管0.5～1.0m，如此反复至全部拔出；复打法：一次将管沉入到设计标高，插钢筋笼，灌注砼，上拨沉管到地面后，二次将沉管下沉沉管到设计标高，或局部进行二次下沉，然后补灌砼，后提升，振动，反复至全部拔出；施工时，应保证前后两次沉管轴线重合，反插法：一次将沉管沉入到设计标高，插钢筋笼，灌注砼，钢管每提升0.5m，再下插0.3m，这样反复进行，直至拔出。
8、泥浆护壁成孔灌注桩、套管成孔灌注桩的施工工艺流程，其可能存在的缺陷及处理方法。
正循环回转钻机成孔的工艺为由空心钻杆内部通入泥浆或高压水，从钻杆底部喷出，携带钻下的土渣沿孔壁向上流动，将土渣从孔口带出流入泥浆沉淀池。
反循环回转钻机成孔的工艺为泥浆或清水由钻杆与孔壁间的环状间隙流入钻孔，然后由吸泥泵等在钻杆内形成真空，使之携带钻下的土渣由钻杆内腔返回地面而流向泥浆池。
反循环工艺的泥浆上流的速度较高，能携带较大的土渣。
缺陷及处理：（1）断桩：断桩一经发现，应将断桩段拔出，将孔清理干净后，略增大面积或加上铁箍连接，在重新灌注混凝土补做桩身；（2）缩颈：复打发处理；（3）吊脚桩：将桩管拔出，纠正桩靴或将砂回填桩孔后重新填管；（4）桩靴进水进泥：拔出桩管，清除泥沙，整修桩靴活瓣，用砂回填后重打。
9、预制沉桩对周围环境的影响及措施。
影响：打桩时，引起桩区及附近地区的土体隆起和水平位移虽然不属打桩本身的质量问题，但由于邻桩相互挤压导致桩位偏移，会影响整个工程质量。
如在已有建筑群中施工，打桩还会引起临近已有地下管线、地面交通道路和建筑物的损坏和不安全。
防治措施：在邻近建筑物（构筑物）打桩时，应采取适当的措施，如挖防震沟、砂井排水、预钻孔取土打桩、控制打桩速度等。
10、预制桩的击打方法为什么用“重锤低击”而不采用“轻锤高击”。
多用“重锤低击”，桩锤不易产生回跃，不致损坏装头。
如用“轻锤高击”，则容易回跃，损坏桩头。
11、哪些桩是挤土桩，哪些桩是非挤土桩。
非挤土桩：干作业法钻(挖)孔灌注桩、泥浆护壁法钻(挖)孔灌注桩、套管护壁法钻(挖)孔灌注桩;2) 部分挤土桩：长螺旋压灌灌注桩、冲孔灌注桩、钻孔挤扩灌注桩、搅拌劲芯桩、预钻孔打入(静压)预制桩、打入(静压)式敞口钢管桩、敞口预应力混凝土空心桩和H型钢桩;3) 挤土桩：沉管灌注桩、沉管夯(挤)扩灌注桩、打入(静压)预制桩、闭口预应力混凝土空心桩和闭口钢管桩。
12、非挤土桩成孔灌注桩，为了防止它的缩颈有哪些措施。
施工时应严格控制拔管速度，密振慢拔，并使桩管内保持不少于2m高的混凝土，以保证有足够的扩散压力，使混凝土出管压力扩散正常。
13、单打法、复打法的定义与区别。
区别：①桩径和承载力不同。
采用复打法较单打法桩径扩大80％，设计承载力提高；②打桩长度不同。
单打法须打至桩底设计标高，复打法可全长复打，也可局部复打；③适用范围不同。
单打法适用于含水量较小的土层。
复打法适用于饱和土层，或单打法成桩后混凝土充盈系数小于1的桩，也可处理断桩或缩径桩。
第三章砌体结构工程1、各种砌体材料的性能。
（P54~55）2、砌筑用脚手架的形式。
外脚手架、里脚手架、吊式脚手架和悬挑脚手架3、垂直运输机械的种类及其选择依据。
塔式起重机、井架、龙门架和建筑施工电梯4、砖砌体的施工工艺及流程。
工艺：（1）抄平（2）放线（3）摆砖样（4）立皮数杆（5）立头角（6）勾缝（7）楼板安装流程：砂浆搅拌→作业准备→砖浇水→砌砖墙→验评5、砌筑质量要求及相关技术措施。
砖砌体总的质量要求是：横平竖直，砂浆饱满，错缝搭接，接槎可靠。
1）横平竖直。
砖砌体的抗压性能好，而抗剪性能差。
