BAS对于送排风机的接口及控制需求

对外工作联系单主送部门人员项目合肥皇冠假日酒店联系主题接口要求项目编号□紧急□请审阅□请批注□请答复□请传阅楼宇自控系统需电气配电柜配合接口的说明接口类型：1)DO：开关量输出，即BAS系统提供给相关专业的开关量信号，BAS系统提供通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用启停点。

2)DI：开关量输入，即相关专业提供给BAS系统的开关量信号，要求为无源接点，接点为单独，不与其他系统共用运行状态、故障状态及手自动状态点。

接口说明：1)冷水机组电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷水机组电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

2)冷冻水泵、冷却水泵电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷冻水泵、冷却水泵电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供继电器触点通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用。

3)热水泵电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给排水泵电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供继电器触点通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用。

4)冷却塔电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷却塔电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

5)送风机、加压风机控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给送风机电气控制柜一个开关量信号用以远程控制设备的启停，BAS 系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

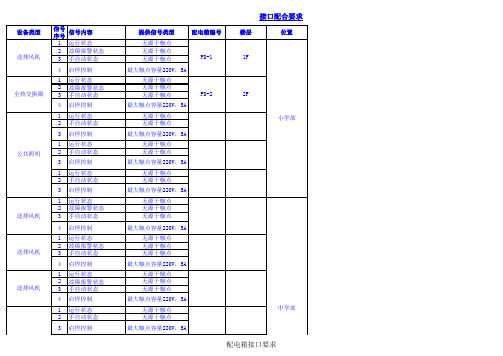

TO 陈工RE：关于BA与其他强弱电配合单位要求FORM：霍尼韦尔（中国）有限公司西区技术支持张志启No：CQ－2013/12/27您好！关于项目控制点位对强电要求，具体说明如下：1 排风机风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

2 排烟机风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警3 正压风机机风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警4 送风机风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

5 排风机(变频)风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

变频器启停（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

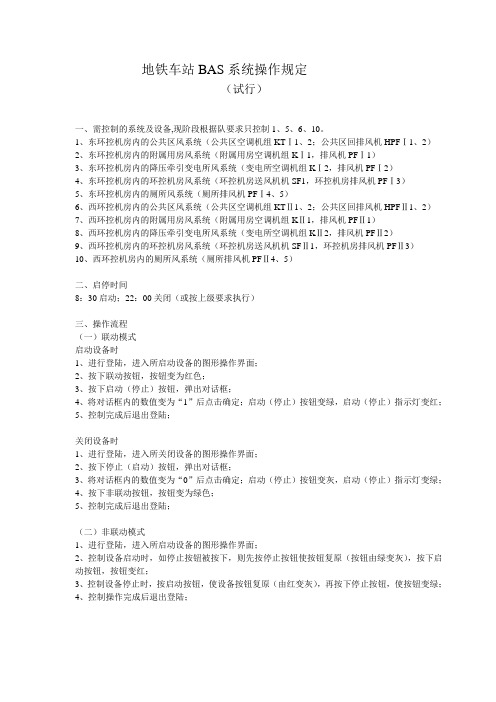

地铁车站BAS系统操作规定（试行）一、需控制的系统及设备,现阶段根据队要求只控制1、5、6、10。

1、东环控机房内的公共区风系统（公共区空调机组KTⅠ1、2；公共区回排风机HPFⅠ1、2）2、东环控机房内的附属用房风系统（附属用房空调机组KⅠ1，排风机PFⅠ1）3、东环控机房内的降压牵引变电所风系统（变电所空调机组KⅠ2，排风机PFⅠ2）4、东环控机房内的环控机房风系统（环控机房送风机机SF1，环控机房排风机PFⅠ3）5、东环控机房内的厕所风系统（厕所排风机PFⅠ4、5）6、西环控机房内的公共区风系统（公共区空调机组KTⅡ1、2；公共区回排风机HPFⅡ1、2）7、西环控机房内的附属用房风系统（附属用房空调机组KⅡ1，排风机PFⅡ1）8、西环控机房内的降压牵引变电所风系统（变电所空调机组KⅡ2，排风机PFⅡ2）9、西环控机房内的环控机房风系统（环控机房送风机机SFⅡ1，环控机房排风机PFⅡ3）10、西环控机房内的厕所风系统（厕所排风机PFⅡ4、5）二、启停时间8：30启动；22：00关闭（或按上级要求执行）三、操作流程（一）联动模式启动设备时1、进行登陆，进入所启动设备的图形操作界面；2、按下联动按钮，按钮变为红色；3、按下启动（停止）按钮，弹出对话框；4、将对话框内的数值变为“1”后点击确定；启动（停止）按钮变绿，启动（停止）指示灯变红；5、控制完成后退出登陆；关闭设备时1、进行登陆，进入所关闭设备的图形操作界面；2、按下停止（启动）按钮，弹出对话框；3、将对话框内的数值变为“0”后点击确定；启动（停止）按钮变灰，启动（停止）指示灯变绿；4、按下非联动按钮，按钮变为绿色；5、控制完成后退出登陆；（二）非联动模式1、进行登陆，进入所启动设备的图形操作界面；2、控制设备启动时，如停止按钮被按下，则先按停止按钮使按钮复原（按钮由绿变灰），按下启动按钮，按钮变红；3、控制设备停止时，按启动按钮，使设备按钮复原（由红变灰），再按下停止按钮，使按钮变绿；4、控制操作完成后退出登陆；四、操作要求1、严格按照操作流程操作，不得随意改变，严禁使用非联动模式操作设备，只有得到队通知后才能使用严格遵照操作模式使用非联动模式开启设备；2、启动设备前要求检查设备的状态，设备必须在远程控制模式，停止状态，无故障；如有异常及时与维修人员联系；3、按下停止（启动）按钮后从设备状态指示灯观察设备启停状态是否正常，如发出命令3分钟后所控设备不能控制（无相应的状态指示或故障），应立即撤回发出的命令，应通知维修人员；4、对设备进行控制时如有故障报警或消防切除等异常情况，应立即通知维修人员；5、严禁其他人员操作控制设备，严禁操作其他未要求控制的设备。

楼宇自控系统（BA）设备配置，接口要求与监控策略一、制冷系统监控1.1 冷水主机1) 设备配置冷水主机，每台有一个内置的控制盘，控制盘通过硬线与DDC I/O 接口，还可以要求冷水主机供应商提供串行链路接口并开放协议)。

接口提供主机系统内部运行参数，如: 出水温度、回水温度、蒸发压力、冷凝压力、负荷比例等。

接口提供运行状态、故障状态和手自动状态。

冷水机接收远程启动信号。

每台冷水机组的冷冻、冷却水管道上设有一个水流开关，冷冻水总管设有温度传感器、水压力传感器及一个流量传感器，冷却塔出水总管道设有温度传感器。

温度传感器、压力传感器及流量传感器提供模拟信号，而水流开关则提供数字输入信号给DDC I/O 。

通过冷水机的水流由一个控制阀门的开和关控制，控制信号由DDC 发出。

2) 设备启动冷水机组根据时间表运行。

早上冷水机启动时，要运行的冷水机按预先设置的数量及预先设定的时段进行。

在这种方式下运行的冷水机数量和要求的时间在系统调试前确定。

冷水机启动：开启冷却塔风机，开启冷却水蝶阀，开启冷却水泵，开启冷冻水蝶阀，开启冷冻水泵，待水流感测装置确认冷冻水泵运行后，冷水机才启动运行检查（冷水机停机顺序则相反）。

冷水机停机后，冷冻水泵维持运行一段时间，然后关闭冷冻水蝶阀。

3) 冷水机台数控制一旦完成早晨启动控制时段，需要的冷水机数量根据系统的负载要求确定。

确定冷水机组运行台数：根据冷冻水管道的水流量和冷冻侧供回水温差计算系统负荷，以此确定所需运行的冷水机组数量；同时根据冷水机组实际运行负荷与相应台数机组额定负荷进行比较确定机组运行台数；取二者较大值为实际运行台数。

冷水机组运行台数能够在工作站上进行修改。

下一阶段冷水机组的运行或者关闭的设定值能在工作站上修改。

在冷水机组启动和关闭设定值（如上述计算的）间提供一个静带（deadband ），静带可在维护工作站上修改。

时间延迟包括在逻辑中，防止两台或者更多的冷水机同时启动。

BA 系统施工文档 1
关于关于送送、排风机电控箱BA 要求的说明
一、 轴流风机和混流风机电控箱厂家BA 硬件接口的技术要求硬件接口的技术要求
要求
要求：（1）由BAS 监控的有：送风机、排风机及排风排烟机。

在这些风机的电控箱上设立手动/自动(BA 控制)转换开关。

（2）电控箱通过辅助触点提供给BA 手自动状态、运行状态、故障报警信号，辅助触点要求是无源常开触点。

当手自动转换开关打到自动模式时，手动控制不起作用，同时辅助触点闭合提供BA 自动状态的信号；当接触器动作时，接触器辅助触点闭合提供BA 运行状态的信号；当热继电器动作时，辅助触点闭合提供BA 故障报警的信号。

（3）强电控制回路中加中间继电器（24VAC）进行控制，BA 提供无源触点，当触点闭合时命令机组启动，当触点放开时命令机组停止。

中间继电器安装于电控箱内。

BA 的控制触点（常开，继电器线圈电源则由DDC 箱内的变压器提供）串入中间继电器的线圈回路中，BA 通过控制中间继电器的动作间接控制电控箱接触器来控制风机启停。

（4）请参照二次线路控制原理图（一）。

上述所有信号应接入端子排并提供接线图。

谢谢配合！。

BAS系统接口技术要求1，接口方式：)硬连线接口：a)DO：开关量输出。

即设备监控系统提供给相关专业的开关量信号，为独立的无源接点，不与其他系统共用。

b)DI：开关量输入，即相关专业提供给设备监控系统的开关量信号，要求为独立的无源接点，不与其他系统共用。

)在保证系统与系统间，系统与设备间接口安全、可靠的前提下，我公司根据实际工程情况，亦可采用标准、开放的数据接口方式。

)BAS系统与空调主机通过数据接口进行通信，连接方式为RS422或RS485；与FAS系统原则上采用RS422接口进行通信。

我公司将提供接口之间的转换设备，并负责接口工作的完成；其他相关专业承包商协助、配合BAS系统承包商完成接口工作，并提供其通信接口的详细内容。

2、与通风、空调专业接口：)接口位置：与空调主机接口：在屋面空调主机自带的控制箱上，连接线由设备监控系统提供。

与排风/排烟风机、新风空调器及新风机接口：在低压配电专业提供的电控箱内交流接触器。

连接线由设备监控系统提供。

与新风电动防火阀，防排烟防火阀等的接口：在低压配电专业提供的防火阀控制箱的无源触点，接点容量为220V、2A。

连接线由设备监控系统提供。

)接口说明：采用数据通信口实现与风冷空调主机系统的连接。

要求设备监控系统的承包商与风冷空调主机的承包商在设计阶段协商处理相互之间的通信接口的方式，保证相互之间数据通信的准确可靠，通信速率必须满足数据的实时性。

3、与给排水专业接口：与生活水泵、污水泵的接口点在低压配电专业提供的给排水设备控制箱。

与自喷稳压泵的接口点在低压配电专业提供的稳压泵设备控制箱及暖通专业提供的电极接点压力表输出的模拟量信号（电压或电流），BAS系统承包商负责完成电缆连接和监控功能。

4、与电梯专业接口：接口点在屋顶电梯机房内的电梯承包商提供的电梯控制柜。

电梯提供运行方向、运行状态、故障等设备信号的无源触点，我公司负责完成电缆连接和监控功能。

5、与火灾报警系统（FAS）接口：1）接口位置：原则上采用RS-422接口与同室的大楼FAS连接。

(1)与BAS专业的接口配合BAS专业承包商在通风管道及结构风道内安装相应的传感器；按照BAS专业的要求完善专业自带设备的控制接口，并配合BAS专业承包商进行现场的安装调试工作。

1)大型轴流通风机：风机振动传感器至风机监控室的风机控制柜的电缆由BAS系统提供并敷设。

2)电动组合风阀和可开启空气过滤器：接口位置在电控柜上提供硬线接线端子上，控制电缆由BAS系统提供并敷设。

3)风冷冷水机组（含外置式循环水泵）：接口位置在风冷机组自带控制柜的通信接口上。

通信电缆由BAS系统提供并敷设；控制电缆由BAS系统提供并敷设。

外置式循环水泵：接口位置在小系统机房内控制箱接线端子排上。

控制（实际为显示状态）电缆由BAS系统提供并敷设。

4)各种风阀：电动风量调节阀：接口位置在就地控制箱端子排上提供硬线接线端子上，控制电缆由BAS系统提供并敷设。

电动风量调节阀与对应风机的连锁由BAS 系统完成。

防火阀：与BAS接口在阀门执行器接线端子上。

5)定压补水装置：接口位置在就地控制箱端子排上提供硬线接线端子上，控制电缆由BAS系统提供并敷设。

6)全程电子水处理器：与BAS接口在设备接线端子上。

7)电动二（三）通阀、压差旁通阀：均由动照供电（AC220V），其中的电动二（三）通阀控制线缆由BAS提供并敷设。

8)敷设于风管道上的温度传感器和水管路上的电动二（三）通阀、温度传感器、流量传感器和压力传感器均由BAS提供，BAS专业负责传感器接线。

9)设置在水箱上的高低液位传感器由BAS接线。

3.4 与其他专业接口要求3.4.1与BAS/FAS系统接口（具体细节在设计联络会上说明）设备与ＢＡＳ接口控制。

BAS楼宇自控系统工程界面划分和接口要求BAS楼宇自控系统工程界面的划分和接口要求一、中央空调冷热源设备接口界面1、冷热源设备供应商所提供的接口界面：－冷水机组、冷冻水泵（带变频）、冷却水泵（带变频）、风冷热泵机组、循环水泵、冷却塔的配电箱中提供相应的自动启停的控制接点，并预接至接线端子排。

端子排上面需做明确标签，接点要求为无源干接点，接点容量不得超过220VAC@5A。

－冷冻水泵（带变频）、冷却水泵（带变频）的配电箱需提供相应的变频控制接点，并预接至接线端子排。

端子排上面需做明确标签，接点要求能接受BA系统提供的4-20MA 或0-10VDC控制信号。

－冷水机组、冷冻水泵（带变频）、冷却水泵（带变频）的配电箱中需提供自动与手动的切换开关，提供相应的手/自动状态接点，并预接至接线端子排，端子排上面需做明确标签，接点要求为无源干接点。

－冷水机组、冷冻水泵（带变频）、冷却水泵（带变频）、风冷热泵机组、循环水泵、冷却塔的配电箱中需提供相应的运行状态和故障报警状态接点，并预接至接线端子排，端子排上面需做明确标签，接点要求为无源干接点。

－各设备接口配电箱中需预留至少50*80mm的空间，安装一条100mm长的标准导轨给BA 系统使用。

2、新风空调设备供应商所提供的接口界面：－在新风机组、空调机组配电箱中提供风机自动启停的控制接点，并预接至接线端子排，端子排上面需做明确标签，接点要求为无源干接点，接点容量不得超过220VAC@5A。

－在新风机组、空调机组配电箱中提供风机频率调节控制接点，并预接至接线端子排，端子排上面需做明确标签，接点要求为DC 0-10V。

－在新风机组、空调机组配电箱中提供风机频率调节控制接点，并预接至接线端子排，端子排上面需做明确标签，接点要求为 0-10VDC或4-20mA信号。

－在新风机组、空调机组配电箱中提供风机频率反馈接点，并预接至接线端子排，端子排上面需做明确标签，接点要求为 0-10VDC或4-20mA信号。

对外工作联系单主送部门人员项目合肥皇冠假日酒店联系主题接口要求项目编号□紧急□请审阅□请批注□请答复□请传阅楼宇自控系统需电气配电柜配合接口的说明接口类型：1)DO：开关量输出，即BAS系统提供给相关专业的开关量信号，BAS系统提供通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用启停点。

2)DI：开关量输入，即相关专业提供给BAS系统的开关量信号，要求为无源接点，接点为单独，不与其他系统共用运行状态、故障状态及手自动状态点。

接口说明：1)冷水机组电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷水机组电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

2)冷冻水泵、冷却水泵电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷冻水泵、冷却水泵电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供继电器触点通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用。

3)热水泵电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给排水泵电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供继电器触点通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用。

4)冷却塔电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷却塔电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

5)送风机、加压风机控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给送风机电气控制柜一个开关量信号用以远程控制设备的启停，BAS 系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。
