电气装置安装工程施工及验收规范(蓄电池篇)中华人民共和国国家标准电气装置安装工程施工及验收规范GBJ 232—82第五篇蓄电池篇主编单位：中华人民共和国水利电力部浙江省基本建设委员会批准单位：中华人民共和国基本建设委员会实行日期：1982年10月1日中国建筑工业出版社1982北京第一章总则第1.0.1条本篇适用于电压为48伏及以上，容量大于100安时的固定型防酸隔爆式铅蓄电池组及固定型开口式铅蓄电池组安装工程的施工及验收。

电压较低、容量较小的蓄电池组的安装可参照执行。

第1.0.2条蓄电池组的安装应按已批准的设计进行施工。

第1.0.3条蓄电池在运输、保管过程中，不得受到强烈的机械撞击、倒置和重压。

如不立即安装时，应按下列要求妥善保管：一、蓄电池宜存放在5～40℃通风良好、干燥清洁的仓库内；二、固定型开口式铅蓄电池的极板不应受潮和受日光照晒；正、负极板应分开放置，不得叠置；木隔板及木隔棒应按产品的技术要求保管好，或浸入蒸镏水中，或洒以蒸镏水置于阴凉处，经常使其保持潮润；三、酸性和碱性蓄电池不应存放在同一室内保管。

第1.0.4条凡使用的设备及器材，均应符合国家或部颁的现行技术标准，并有合格证件。

设备应有铭牌。

第1.0.5条设备到达现场后，应作下列验收检查：一、制造厂的技术文件应齐全；二、规格、型号应符合设计要求；附件齐全、元件无损坏情况。

第1.0.6条施工中的安全技术措施应遵守本规范和现行有关安全技术规程的规定。

第1.0.7条对土建的要求：一、与蓄电池安装有关的建筑物的土建工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定；二、蓄电池安装前，土建工作应具备下列条件：1.耐酸地面和放置蓄电池的台墩均已施工结束；2.蓄电池室地面的排水坡度及泄水孔符合要求；3.门、窗齐全，受阳光照射的玻璃窗已安装毛玻璃或涂以白色油漆；4.墙面、门、窗、通风道的内、外侧以及金属结构等已用耐酸油漆涂刷完毕；5.屋顶确无渗漏水，上、下水道已接通；6.采暖通风装置及照明安装工作结束，并试运良好。

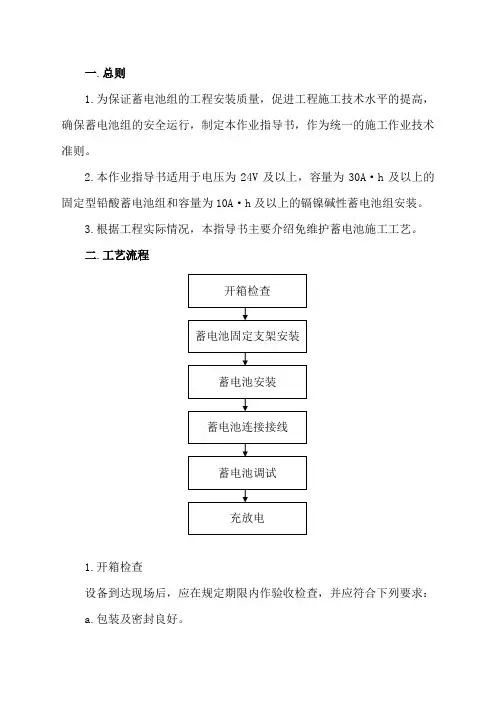

一.总则1.为保证蓄电池组的工程安装质量，促进工程施工技术水平的提高，确保蓄电池组的安全运行，制定本作业指导书，作为统一的施工作业技术准则。

2.本作业指导书适用于电压为24V及以上，容量为30A·h及以上的固定型铅酸蓄电池组和容量为10A·h及以上的镉镍碱性蓄电池组安装。

3.根据工程实际情况，本指导书主要介绍免维护蓄电池施工工艺。

二.工艺流程1.开箱检查设备到达现场后，应在规定期限内作验收检查，并应符合下列要求：a.包装及密封良好。

b.开箱检查清点数量，型号、规格应符合设计要求；附件齐全，元年无损坏及漏液情况。

c.产品的技术文件齐全。

d.电池如长期放置，需拧紧密闭气塞，清理干净，在极柱上涂抹防腐脂。

2.施工准备2.1将蓄电池室打扫干净，做到清洁、干燥、通风良好。

2.2设备支架安装按照图纸设计尺寸，将厂家所电池支架安装到蓄电池室，找平找正，固定牢固。

如有支架掉漆现象则在电池安装前进行补漆。

2.3半蓄电池逐个用干布擦试干净，搬运到蓄电池室内。

在搬运摆放过程中，严禁将蓄电池倒置或重叠，严禁是电池正、负极短路。

3.蓄电池安装3.1蓄电池组安装3.1.1蓄电池安装前，应按下列要求进行外观检查：a.蓄电池槽应无裂纹、损伤、槽盖应密封良好。

b.蓄电池的正、负端柱必须极性正确，并应无变形；防酸栓、催化栓等部件应齐全无损伤；滤气帽的勇气性能良好。

c.连接条、螺栓及螺母应齐全。

3.1.2清除蓄电池表面污垢时，应采用酒精擦拭。

3.1.3蓄电池组的安装应符合下列要求。

a.蓄电池放置的平台，基架及间距应符合设计要求。

b.蓄电池安装应平稳，间距均匀；同一排、列的蓄电池应高度一致，排列整齐。

c.连接条及抽头的接线应正确，接头连接部分应涂以电力复合脂，螺栓应紧固。

d.有抗需要求时，其抗震设施应符合有关规定，并牢固可靠。

3.1.4蓄电池的引出电缆的敷设除应满足《电缆线路施工及二次接线工艺作业指导书》的内容外，还应满足下列要求：a.电缆的引出线应用塑料带标明正、负极的极性，红色为正，兰色为负。

电气装置安装工程蓄电池施工及验收规范GB50172-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日第一章总则第1.0.1条为保证蓄电池组的工程安装质量，促进工程施工技术水平的提高，确保蓄电池组的安全运行，制订本规范。

第1.0.2条本规范适用于电压为24V及以上，容量为30A·h及以上的固定型铅酸蓄电池组和容量为10A·h及以上的镉镍碱性蓄电池组安装工程的施工及验收。

第1.0.3条蓄电池组的安装应按已批准的设计进行施工。

第1.0.4条采用的设备及器材，应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

第1.0.5条蓄电池在运输、保管过程中，应轻搬轻放，不得有强烈冲击和振动，不得倒置、重压和日晒雨淋。

第1.0.6条设备到达现场后，应在规定期限内作验收检查，并应符合下列要求：一、包装及密封应良好。

二、开箱检查清点，型号、规格应符合设计要求；附件齐全；元件无损坏情况。

三、产品的技术文件应齐全。

四、按本规范要求外观检查合格。

第1.0.7条蓄电池到达现场后，应在产品规定的有效保管期限内进行安装及充电。

不立即安装时，其保管应符合下列要求：一、酸性和碱性蓄电池不得存放在同一室内。

二、蓄电池不得倒置，开箱存放时，不得重叠。

三、蓄电池应存放在清洁、干燥、通风良好、无阳光直射的室内；存放中，严禁短路、受潮，并应定期清除灰尘，保证清洁。

四、酸性蓄电池的保管室温宜为5～40℃；碱性蓄电池的保管温度不宜高于35℃。

存放宜在放电态下，拧上密闭气塞，清理干净，在极柱上涂抹防腐脂。

第1.0.8条施工中的安全技术措施，应符合本规范和现行有关安全技术标准及产品的技术文件的规定。

第1.0.9条蓄电池室的建筑工程施工应符合下列要求：一、与蓄电池安装有关的建筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

二、蓄电池安装前，建筑工程及其辅助设施应按设计要求全部竣工，并经验收合格。

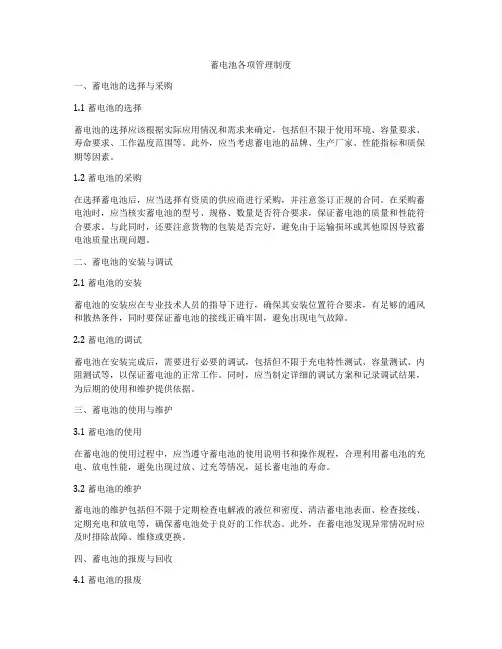

蓄电池各项管理制度一、蓄电池的选择与采购1.1 蓄电池的选择蓄电池的选择应该根据实际应用情况和需求来确定，包括但不限于使用环境、容量要求、寿命要求、工作温度范围等。

此外，应当考虑蓄电池的品牌、生产厂家、性能指标和质保期等因素。

1.2 蓄电池的采购在选择蓄电池后，应当选择有资质的供应商进行采购，并注意签订正规的合同。

在采购蓄电池时，应当核实蓄电池的型号、规格、数量是否符合要求，保证蓄电池的质量和性能符合要求。

与此同时，还要注意货物的包装是否完好，避免由于运输损坏或其他原因导致蓄电池质量出现问题。

二、蓄电池的安装与调试2.1 蓄电池的安装蓄电池的安装应在专业技术人员的指导下进行，确保其安装位置符合要求，有足够的通风和散热条件，同时要保证蓄电池的接线正确牢固，避免出现电气故障。

2.2 蓄电池的调试蓄电池在安装完成后，需要进行必要的调试，包括但不限于充电特性测试、容量测试、内阻测试等，以保证蓄电池的正常工作。

同时，应当制定详细的调试方案和记录调试结果，为后期的使用和维护提供依据。

三、蓄电池的使用与维护3.1 蓄电池的使用在蓄电池的使用过程中，应当遵守蓄电池的使用说明书和操作规程，合理利用蓄电池的充电、放电性能，避免出现过放、过充等情况，延长蓄电池的寿命。

3.2 蓄电池的维护蓄电池的维护包括但不限于定期检查电解液的液位和密度、清洁蓄电池表面、检查接线、定期充电和放电等，确保蓄电池处于良好的工作状态。

此外，在蓄电池发现异常情况时应及时排除故障、维修或更换。

四、蓄电池的报废与回收4.1 蓄电池的报废蓄电池在寿命结束或者性能严重下降时应当及时报废，遵循环保规定进行相应的处理。

在报废时应制定详细的报废方案并进行合规处理，避免对环境造成污染。

4.2 蓄电池的回收已报废的蓄电池应当进行合法回收和处理，避免造成资源的浪费和环境的污染。

同时，要确保回收的蓄电池能够得到合理的处置和再利用，降低资源消耗，保护环境。

综上所述，蓄电池的管理制度对于蓄电池的性能和寿命起着至关重要的作用。

2—15 蓄电池安装工艺标准（215—1998）1 范围本工艺标准适用于电压为24V及以上，容量30A·h以上的固定型铅酸蓄电池组和容量为10A·h及以上的镉镍碱性蓄电池组安装工程。

2 施工准备2.1 设备及材料要求2.1.1 凡使用的设备及器材均应符合国家和部颁的现行技术标准。

2.1.2 安装的设备及器材应有铭牌，注明厂家，设备的名称、规格、型号，并应有合格证件及技术文件。

2.1.3 设备的规格、型号应符合设计要求，附件、备件齐全。

2.1.4 配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。

2.1.5 配制钢镍碱性蓄电池电解液应采用符合现行国家标准三级化学纯度的氢氧化钾（KOH），其技术条件见表2-36。

氢氧化钾技术条件表2-36指标名称化学纯氢氧化钾（KOH）(%) ≥80碳酸盐（以K2CO3计）(%) ≤3氯化物（Cl）(%) ≤0.025硫酸盐（SO4）(%) ≤0.01氮化合物（N）(%) ≤0.001磷酸盐（PO4）(%) ≤0.01硅酸盐（SiO3）(%) ≤0.1钠（Na）(%) ≤2钙（Ca）(%) ≤0.02铁（Fe）(%) ≤0.002重金属（以Ag计）(%) ≤0.003澄清度试验合格2.1.6 蓄电池用蒸馏水应符合国家现行标准《铅酸蓄电池用水》）的规定。

2.1.7 蓄电池台架所用材料应符合设计要求。

2.1.8 绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。

第2页@ 筑龙网w w w . s i n o a e c . c o m 《2 —1 5 蓄电池安装工艺标准》资料编号：G Y 2 1 5 - 1 9 9 8 @2.1.9 其他材料：防锈漆、耐酸漆，电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。

2.2 主要机具：配液池、台钻、砂轮、电锤、榔头、板锉、圆锉、手锯、扳手、水平尺、线坠、尺、钢卷尺、木锤、铜带榔弯器、油刷子、手电筒、电焊机、气焊工具、排风扇、摇表、万用表、直流电压表、比重计、温度计、陶瓷缸、漏斗、玻璃棒、量杯、吸液器、眼镜、耐酸碱服、胶皮手套、胶皮围裙、胶皮靴、口罩。

蓄电池安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2013《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于电压为24V及以上，容量30A·h以上的固定型铅酸蓄电池组和容量为10A·h及以上的铞镉镍碱性蓄电池组安装工程。

2、施工准备2.1设备及材料要求：2.1.1凡使用的设备及器材均应符合国家和部颁的现行技术标准。

2.1.2安装的设备及器材应有铭牌，注明厂家，设备的名称、规格、型号，并应有合格证件及技术文件。

2.1.3设备的规格、型号应符合设计要求，附件、备件齐全。

2.1.4配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。

2.1.5配制镉镍碱性蓄电池电解液应采用符合现行国家标准三级化学纯度的氢氧化钾（KOH），其技术条件见表2-36。

表2-362.1.6蓄电池用蒸流水应符合国家现行标准《铅酸蓄电池用水》的规定。

2.1.7蓄电池台架所用材料应符合设计要求。

2.1.8绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。

2.1.9其他材料：防锈漆、耐酸漆，电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。

2.2主要机具：配液池、台钻、砂轮、电锤、鎯头、板锉、圆锉、手锯、扳手、水平尺、线坠、钢板尺、钢卷尺、木锤、铜带鎯弯器、油刷子、手电筒、电焊机、气焊工具、排风扇、摇表、万用表、直流电压表、比重计、温度计、陶瓷缸、漏斗、玻璃棒、量杯、吸液器、眼镜、耐酸碱服、胶皮手套、胶皮围裙、胶皮靴、口罩。

2.3作业条件：2.3.1施工图纸及技术资料齐全。

2.3.2土建工程全部施工完毕，门窗齐全。

2.3.3蓄电池室耐酸地面做完，墙、门、窗、通风道内外金属结构均应刷完耐酸漆。

2.3.4放置蓄电池台墩均已施工完毕。

2.3.5采暖、通风装置以及照明全部达到使用条件。

2.3.6蓄电池室上、下水道接通。

3、操作工艺3.1工艺流程：设备点件检查→母线、电缆及台架安装→蓄电池组安装→配液及充放电→碱性蓄电池配液及充放电→送电、验收3.2设备点件检查：3.2.1设备拆箱点件检查应由施工单位、供货单位、建设单位共同进行，并做好记录。

第三章镉镍碱性蓄电池组第一节安装第３．１．１条蓄电池安装前应按下列要求进行外观检查：一、蓄电池外壳应无裂纹、损伤、漏液等现象。

二、蓄电池的正、负极性必须正确，壳内部件应齐全无损伤；有孔气塞通气性能应良好。

三、连接条、螺栓及螺母应齐全，无锈蚀。

四、带电解液的蓄电池，其液面高度应在两液面线之间；防漏运输螺塞应无松动、脱落。

第３．１．２条清除壳表面污垢时，对用合成树脂制作的外壳，应用脂肪烃、酒精擦拭；不得用芳香烃、煤油、汽油等有机溶剂清洗。

第３．１．３条蓄电池组的安装应符合下列要求：一、蓄电池放置的平台、基架及间距应符合设计要求。

二、蓄电池安装应平稳，同列电池应高低一致，排列整齐。

三、连接条及抽头的接线应正确，接头连接部分应涂以电力复合脂，螺母应紧固。

四、有抗震要求时，其抗震设施应符合有关规定，并牢固可靠。

五、镉镍蓄电池直流系统成套装置应符合国家现行技术标准的规定。

盘柜安装应符合现行国家标准《电气装置安装工程盘、柜及二次回路结线施工及验收规范》中的有关规定。

第３．１．４条蓄电池引线电缆的敷设，应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》中的有关规定。

电缆引出线应采用塑料色带标明正、负极的极性，正极为赭色，负极为蓝色。

第３．１．５条蓄电池室内裸硬母线的安装，除应符合现行国家标准《电气装置安装工程母线装置施工及验收规范》中的有关规定外，尚应采取防腐措施。

第３．１．６条每个蓄电池应在其台座或外壳表面用耐碱材料标明编号。

第二节配液与注液第３．２．１条配制电解液应采用符合现行国家标准的三级即化学纯的氢氧化钾（ＫＯＨ），其技术条件应符合本规范附录二的规定。

配制电解液应用蒸馏水或去离子水。

第３．２．２条电解液的密度必须符合产品技术条件的规定。

第３．２．３条配制和存放电解液应用耐碱器具，并将碱慢慢倾入水中，不得将水倒入碱中。

配制的电解液应加盖存放并沉淀６ｈ以上，取其澄清液或过滤液使用。

电解液有怀疑时应化验，其标准应符合本规范附录三的要求。

蓄电池安装标准施工方案1、依据标准：《建筑工程施工质量验收统一标准》《建筑电气工程施工质量验收规范》2、施工准备2.1设备及材料要求：2.1.1凡使用的设备及器材均应符合国家和部颁的现行技术标准。

2.1.2安装的设备及器材应有铭牌，注明厂家，设备的名称、规格、型号，并应有合格证件及技术文件。

2.1.3设备的规格、型号应符合设计要求，附件、备件齐全。

2.1.4配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。

2.1.5配制镉镍碱性蓄电池电解液应采用符合现行国家标准三级化学纯度的氢氧化钾（KOH），其技术条件见表2-36。

氢氧化钾技术条件表2-362.1.6的规定。

2.1.7蓄电池台架所用材料应符合设计要求。

2.1.8绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。

2.1.9其他材料：防锈漆、耐酸漆，电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。

2.2主要机具：配液池、台钻、砂轮、电锤、鎯头、板锉、圆锉、手锯、扳手、水平尺、线坠、钢板尺、钢卷尺、木锤、铜带鎯弯器、油刷子、手电筒、电焊机、气焊工具、排风扇、摇表、万用表、直流电压表、比重计、温度计、陶瓷缸、漏斗、玻璃棒、量杯、吸液器、眼镜、耐酸碱服、胶皮手套、胶皮围裙、胶皮靴、口罩。

2.3作业条件：2.3.1施工图纸及技术资料齐全。

2.3.2土建工程全部施工完毕，门窗齐全。

2.3.3蓄电池室耐酸地面做完，墙、门、窗、通风道内外金属结构均应刷完耐酸漆。

2.3.4放置蓄电池台墩均已施工完毕。

2.3.5采暖、通风装置以及照明全部达到使用条件。

2.3.6蓄电池室上、下水道接通。

3、操作工艺3.1工艺流程：设备点件检查→母线、电缆及台架安装→蓄电池组安装→配液及充放电→碱性蓄电池配液及充放电→送电、验收3.2设备点件检查：3.2.1设备拆箱点件检查应由施工单位、供货单位、建设单位共同进行，并做好记录。

3.2.2根据装箱单或供货清单的规格、品种、数量进行清点。

蓄电池技术条件书泸州后山110kv变电站新建工程110kv变电站蓄电池系统技术条件1.总则1.1本技术规范适用于泸州后山110kV变电站新建工程专用铅酸蓄电池的技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和条文，对国家有关安全、环保等强制性标准则必须满足相关要求。

供方应保证执行满足或优于本规范中所列相关标准的技术条件，标准之间如有矛盾，按技术指标高的标准条文执行。

供方应保证提供满足本技术规范书和相关标准要求的优质产品及其相应服务。

2.技术参数2.1蓄电池单体额定电压：2v。

2.2蓄电池10小时放电容量：200ah。

2.3蓄电池放电终止电压为11.1v。

2.4蓄电池均衡充电电压：2.30~2.40v25。

蓄电池浮充电压：2.23~2.27v2 6。

蓄电池均衡充电电压：248~259v2 7。

蓄电池浮充电压：241~245v2 8。

直流母线的额定电压为220V。

3.技术要求3.1结构要求3.1.1蓄电池由正极板、副极板、隔板、槽、盖、安全阀、汇流条、端子、电解液等组成。

蓄电池结构应保证在使用寿命期间，不得渗漏电解液。

3.1.2蓄电池槽、盖、安全阀、极柱封口剂等应具有阻燃性。

3.1.3蓄电池的外壳不应有裂纹，变形及污迹。

3.1.4蓄电池的极性应与极性标记一致。

正负端子应易于用螺栓连接，其极性和端子尺寸应符合制造商的产品图纸。

3.1.5蓄电池正极板厚度不小于3.5mm。

3.2蓄电池组中各蓄电池的开路电压最大最小差值不得超过0.03v。

3.3蓄电池组之间连接条的电压降不得大于8MV。

3.4蓄电池除安全阀外,应能承受50kpa的正压或负压而不破裂、不开胶，压力释放后壳体无残留变形。

3.5蓄电池在使用过程中，安全阀应自动开启和关闭，阀门关闭压力应在1kPa~10KPA范围内，阀门开启压力应在10KPA~49kpa范围内。

3.5蓄电池容量：蓄电池组应按规定的方法试验，10h率容量应在第一次循环不低于0.95c10，第5次循环应达到c10，放电终止电压为11.1v。

免维护蓄电池安装施工方案一、施工前准备1.1 项目团队组建确定项目负责人，组建专业安装团队。

分配各项任务，明确团队成员的职责。

1.2 技术培训对安装团队进行免维护蓄电池安装技术培训和安全操作教育。

确保所有安装人员熟悉安装流程和设备性能。

1.3 施工方案确认根据项目需求和现场条件，制定详细的施工方案。

方案需经技术部门和业主单位审查确认。

二、评估场地条件2.1 场地勘察对安装场地进行勘察，了解地形、环境、电源接入点等信息。

确保场地满足蓄电池安装的安全和技术要求。

2.2 安全防护设施根据场地条件，确定需要的防护设施和警示标志。

准备必要的消防设备和应急照明设备。

三、材料设备采购3.1 材料清单制定根据施工方案，制定详细的材料清单。

清单需包括免维护蓄电池、电缆、接线端子、绝缘材料等。

3.2 设备采购选购符合国家标准和行业要求的合格产品。

对设备进行检查和测试，确保性能良好。

四、安全措施制定4.1 安全管理制度制定安全管理制度和操作规程。

确立安全责任人和安全检查机制。

4.2 应急预案针对可能出现的安全事故，制定应急预案。

定期进行应急演练，提高应急处理能力。

五、安装步骤详解5.1 基础准备清理安装场地，确保无杂物和积水。

安装支架，确保稳固可靠。

5.2 蓄电池安装搬运蓄电池时，轻拿轻放，避免碰撞。

将蓄电池放置在支架上，确保稳固不倾斜。

5.3 电缆铺设铺设电缆时，避免弯曲过度和过度拉伸。

确保电缆连接处防水防尘，安全可靠。

六、电路连接检查6.1 电缆接头检查检查电缆接头是否牢固，无松动现象。

确保接头处无氧化、无污渍。

6.2 电源接入检查检查电源接入点是否符合安全要求。

测试电源接入点电压和电流是否稳定。

七、系统调试与测试7.1 系统调试对安装完成的蓄电池系统进行调试。

确保各项参数符合设计要求。

7.2 负载测试在系统调试基础上，进行负载测试。

测试过程中，注意观察蓄电池性能变化。

八、完工验收与交付8.1 质量检查对整个安装过程进行质量检查。
