测绘中级附合导线测量的内业计算的方法步骤IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】第三节导线测量的内业计算导线测量内业计算的目的就是计算各导线点的平面坐标x 、y 。
计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错、算错，成果是否符合精度要求，起算数据是否准确。
然后绘制计算略图，将各项数据注在图上的相应位置，如图6-11所示。
一、坐标计算的基本公式1．坐标正算根据直线起点的坐标、直线长度及其坐标方位角计算直线终点的坐标，称为坐标正算。
如图6-10所示，已知直线AB 起点A 的坐标为（x A ，y A ），AB 边的边长及坐标方位角分别为D AB 和αAB ，需计算直线终点B 的坐标。
y图6-10坐标增量计算直线两端点A 、B 的坐标值之差，称为坐标增量，用Δx AB 、Δy AB 表示。
由图6-10可看出坐标增量的计算公式为：⎭⎬⎫=-=∆=-=∆AB AB A B AB AB AB A B AB D y y y D x x x ααsin cos （6-1） 根据式（6-1）计算坐标增量时，sin 和cos 函数值随着α角所在象限而有正负之分，因此算得的坐标增量同样具有正、负号。
坐标增量正、负号的规律如表6-5所示。
表6-5坐标增量正、负号的规律则B 点坐标的计算公式为：⎭⎬⎫+=∆+=+=∆+=AB AB A AB A B AB AB A AB A B D y y y y D x x x x ααsin cos （6-2） 例6-1已知AB 边的边长及坐标方位角为456380m 62.135'''︒==AB AB D α，，若A 点的坐标为m 82.658m 56.435==A A y x ，，试计算终点B 的坐标。
解根据式（6-2）得 2．坐标反算根据直线起点和终点的坐标，计算直线的边长和坐标方位角，称为坐标反算。
附合导线平差计算过程说明1）道路观测左角∑β测左=308°2.'38"+70°35'41"+156°56'39"+185°39'2"+205°21'59"+174°36'43"+197°31'46"+157°36'36"+135°14'40"+167°38'50"=1759°14'34"ƒβ测=a始边- a终边=-15"。
ƒβ容=± 40√n =±126"。
ƒβ测＜ƒβ容，测角精度符合要求。
2）改正角：β=β测- ƒβ测/N。
3）坐标方位角的推算：根据起始边的坐标方位角及改正角，依据公式a下一边’= a始边+180°+转角（观测转左角）依次计算各边的坐标方位角。
4）坐标增量的计算及闭合差的调整坐标增量计算根据已经推算出的导线各边的坐标方位角和相应边的边长，按下面公式计算各边的坐标增量。
△ X AB=D AB*COS a AB，△ Y AB=D AB*SIN a AB，按附合导线要求，各边的坐标增量代数和的理论植，等于终起两点的已知坐标之差，所以，纵、横坐标增量闭合差按公式计算，Fx=∑△x测-（X终-X起）FY=∑△Y测-（Y终-Y起）导线全长闭合差f=√(ƒx2+ƒy2)=0.102m,k=f/∑D=1/38370＜1/2000.满足精度要求。
5）根据后一点的坐标及改正后的坐标增量，按公式推算前一点坐标。
X前=X后+△x改Y前=Y后+△Y改最后，推算出终止边的坐标，与原有设计值相等，以作检核。
坐标正反算及导线测量的内业计算导线测量内业计算的目的就是计算各导线点的平面坐标x、y。
计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错、算错，成果是否符合精度要求，起算数据是否准确。
然后绘制计算略图，将各项数据注在图上的相应位置，如图6-11所示。
一、坐标计算的基本公式1．坐标正算根据直线起点的坐标、直线长度及其坐标方位角计算直线终点的坐标，称为坐标正算。
如图6-10所示，已知直线AB 起点A 的坐标为（x A ，y A ），AB 边的边长及坐标方位角分别为D AB 和αAB ，需计算直线终点B 的坐标。
直线两端点A 、B 的坐标值之差，称为坐标增量，用Δx AB 、Δy AB 表示。
由图6-10可看出坐标增量的计算公式为：⎭⎬⎫=-=∆=-=∆AB AB A B AB AB AB A B AB D y y y D x x x ααsin cos （6-1） 根据式（6-1）计算坐标增量时，sin 和cos 函数值随着α角所在象限而有正负之分，因此算得的坐标增量同样具有正、负号。
坐标增量正、负号的规律如表6-5所示。
表6-5 坐标增量正、负号的规律y图6-10 坐标增量计算则B 点坐标的计算公式为：⎭⎬⎫+=∆+=+=∆+=AB AB A AB A B AB AB A AB A B D y y y y D x x x x ααsin cos （6-2） 例6-1 已知AB 边的边长及坐标方位角为456380m 62.135'''︒==AB AB D α，，若A 点的坐标为m 82.658m 56.435==A A y x ，，试计算终点B 的坐标。
解 根据式（6-2）得m 62.792456380sin m 62.135m 82.658sin m 68.457456380cos m 62.135m 56.435cos ='''︒⨯+=+=='''︒⨯+=+=AB AB A B AB AB A B D y y D x x αα2．坐标反算根据直线起点和终点的坐标，计算直线的边长和坐标方位角，称为坐标反算。
附合导线测量方法
附合导线测量方法是测量电力系统中电流的一种方法，其原理是在电力系统中添加一个或多个附合导线，使电流经过这些附合导线，再由这些附合导线中的电场感应出电压。
通过测量这些感应出的电压，便可计算出电流的大小。
实际操作中，通常采用两种附合导线测量方法：
1. 单导线法：在电力系统中添加一个附合导线，在该附合导线和被测电流之间加装一个电阻，再通过测量该电阻两端的电压，即可计算出电流的大小。
2. 双导线法：在电力系统中添加两个平行的附合导线，通过测量这两个附合导线之间的电压差，即可计算出电流的大小。
需要注意的是，附合导线测量方法只适用于交流电流的测量，而不能用于直流电流的测量。
附合导线角度闭合差计算公式
高差闭合差可以定义为：在控制测量中，实测高差的总和与理论高差的总和之间的差值，表示为：fh=∑h测-∑h理。
在外业时，可用该公式检验外业的质量，判断是否结束外业。
三种水准路线计算高差闭合差所用的公式如下：
滑动水准路线、支水准路线：fh=∑a-∑b。
附合水准路线：fh=∑a-∑b-(h始-h终）。
以上公式比较抽象化，若并使高差滑动高这一概念抽象化，必须从高差的概念抓起，对公式进一步推论：
fh=∑h测-∑h理=（h终测-h始）-(h终理-h始）=h终测-h终理。
从公式可以窥见，高差滑动高就是终点的量测高程与终点的理论高程的差值。
在高差闭合差的计算中：计算的高差闭合差要和容许值相比，若超出容许范围，则应返工重新测量每个测站的高差，在不超出容许值的情况下才可进行下一步骤—闭合差的调整。
如：fh=-10mm小于fh容=8.26mm。
在滑动高的调整中：推论最后一个废止数与否与排序的高差滑动高大小成正比、符号恰好相反，否则不容许展开废止后的高程排序。
例如：最后一个废止数0.m，与高差滑动差fh=-0.m大小成正比、符号恰好相反。
在高程的计算中：判断改正后的终点高程是否等于理论值。
如：改正后的终点高程为.m，它等于终点6号点的已知高程. m，从而判断平差结果正确。

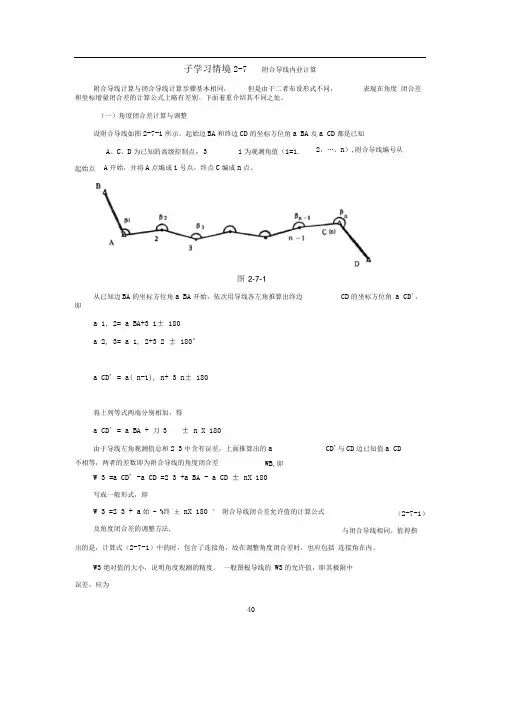

子学习情境2-7 附合导线内业计算附合导线计算与闭合导线计算步骤基本相同，但是由于二者布设形式不同，表现在角度闭合差和坐标增量闭合差的计算公式上略有差别。
