（完整版）电⽓⾃动化专业知识电⽓⾃动化专业知识第⼀部分电⼯学基础知识⼀、电路基础1、电路：电流流过的全部通路称为电路。
它是由⼀些电的设备或器件组成的总体。
2、电源：电路中提供电能或电讯号的器件。
3、负载：在电路中吸收电能或输出讯号的器件称为负载。
4、激励：电源的电流或电压称为激励函数或激励。
5、响应：负载上的电流或电压称为响应。
6、电路元件：电路器件的理想化模型称为电路元件。
7、电容元件：具有储存或释放电场能量的性质，即电场效应。
8、电感元件：具有储存或释放磁场能量的性质，即磁场效应。
9、电压：电路中两点电位之差称为电位差，或电压。
10、基尔霍夫定律包括电流定律(KCL)和电压定律(KVL)。
11、基尔霍夫（第⼀定律）电流定律（KCL）：对于任⼀电路中的任⼀节点，在任⼀瞬时，流出该节点的所有⽀路电流的代数和为零。
12、基尔霍夫（第⼆定律）电压定律（KVL）：对于任⼀电路中的任⼀闭合回路，在任⼀瞬时，流出该闭合回路的所有⽀路电压的代数和为零。
13、交流电路：电流、电压的⼤⼩或⽅向随时间变化的电路称为交流电路。
14、正弦交流电路：电流或电压按照正弦规律变化的电路称为正弦交流电路。
15、最⼤值（振幅）：正弦电流或电压瞬时值的⼤⼩和⽅向随时间⽽变化，幅值变化的最⼤范围称为最⼤值或振幅。
16、周期：正弦函数是⼀个周期函数，重复变化⼀次需要的时间称为周期。
周期⽤T表⽰，单位为秒（s）。
17、频率：周期的倒数称为频率。
频率⽤f表⽰，单位为赫芝，简称赫（Hz）。
18、⾓频率：正弦电流变化⼀个周期，幅⾓变化为2π弧度，单位时间幅⾓变化的弧度数2π/T,叫做⾓频率。
⽤ω表⽰，单位为弧度/秒。
ω=2πf=2π/T。
19、相位：正弦电流的幅⾓（ωt+ψi），叫做正弦量的相位。
相位是时间的函数，表⽰正弦量变化的进程。
t=0时的相位ψi叫做正弦量的初相。
20、正弦量的三要素：正弦量的振幅，⾓频率（或频率）和初相，是决定正弦量的三个基本参数，也是进⾏⽐较和区分各个正弦量的依据，称为正弦量的三要素。
电气工程师必知必会的100个电气知识点电气工程师也都是从电气学徒工一步一步积累成长起来的。
积跬步至千里，汇细流成江海！如果你想从事电力行业，半个小时的时间来积累100个必知必会的电气知识点吧！一、电气仪表测量篇1、兆欧表的接线柱有L、E、G三个，它们代表的意思是: L（线路）、E（接地）、G（屏蔽）。
2、380V以下交、直流低压厂用电动机用500V摇表测量绝缘电阻。
电动机的绝缘电阻值不得低于0.5MΩ。
3、6KV电动机测量绝缘应使用2500 V伏的摇表测量，测得的绝缘电阻应大于6MΩ。
4、发电机转子绕组绝缘电阻用500V摇表测量，绝缘值不得小于0.5MΩ。
5.电压互感器其二次额定电压一般为100V，电流互感器的二次额定电流一般为5A。
6、在测量电气设备绝缘电阻时，一般通过测吸收比来判断绝缘受潮情况，当吸收比大于1.3时，表示绝缘良好；接近于1时，表示绝缘受潮。
7、万用表的表头是万用表的主要元件，它是采用高灵敏度的磁电式的直流电流表。
二、电动机篇1、感应电动机原理就是三相定于绕组内流过三相对称交流电流时，产生旋转磁场，该磁场的磁力线切割转子上导线感应出电流，由于定子磁场与转子电流相互作用，产生电磁转矩而转动起来。
2、在正常情况下鼠笼式转子的电动机允许在冷态下启动2 次，且每次时间间隔不小于5分钟，允许在热态时启动1次，只有在事故处理或起动时间不超过2～3秒的电动机可以多启动一次。
3、交流电动机的三相不平衡电流不得超过额定值的10%，且任何一相电流不得超过额定值。
4、6KV高压厂用电动机的绝缘电阻，在相同的环境及温度下测量，如本次测量低于上一次测量值的1/3～1/5倍时，应检查原因，并必须测量吸收比″R60/R15″，此值应大于1.3。
5、电动机可以在额定电压下，电源频率±l％变化内运行，其额定出力不变。
6、定子三相电流不平衡时，就一定会产生负序电流。
三、发电机篇1、发电机定子电压最高不得大于额定电压的110%，最低电压一般不应低于额定电压的90%，并应满足厂用电压的要求。
电气工程师应知应会：电气自动化专业基础知识一、名词解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。

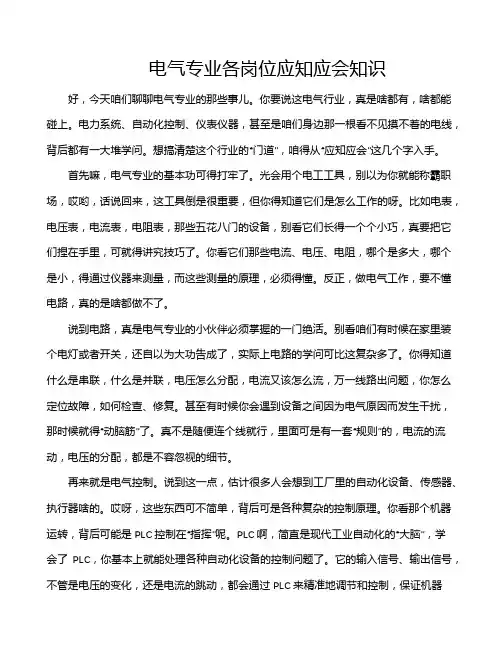

电气专业各岗位应知应会知识好，今天咱们聊聊电气专业的那些事儿。
你要说这电气行业，真是啥都有，啥都能碰上。
电力系统、自动化控制、仪表仪器，甚至是咱们身边那一根看不见摸不着的电线，背后都有一大堆学问。
想搞清楚这个行业的“门道”，咱得从“应知应会”这几个字入手。
首先嘛，电气专业的基本功可得打牢了。
光会用个电工工具，别以为你就能称霸职场，哎哟，话说回来，这工具倒是很重要，但你得知道它们是怎么工作的呀。
比如电表，电压表，电流表，电阻表，那些五花八门的设备，别看它们长得一个个小巧，真要把它们捏在手里，可就得讲究技巧了。
你看它们那些电流、电压、电阻，哪个是多大，哪个是小，得通过仪器来测量，而这些测量的原理，必须得懂。
反正，做电气工作，要不懂电路，真的是啥都做不了。
说到电路，真是电气专业的小伙伴必须掌握的一门绝活。
别看咱们有时候在家里装个电灯或者开关，还自以为大功告成了，实际上电路的学问可比这复杂多了。
你得知道什么是串联，什么是并联，电压怎么分配，电流又该怎么流，万一线路出问题，你怎么定位故障，如何检查、修复。
甚至有时候你会遇到设备之间因为电气原因而发生干扰，那时候就得“动脑筋”了。
真不是随便连个线就行，里面可是有一套“规则”的，电流的流动，电压的分配，都是不容忽视的细节。
再来就是电气控制。
说到这一点，估计很多人会想到工厂里的自动化设备、传感器、执行器啥的。
哎呀，这些东西可不简单，背后可是各种复杂的控制原理。
你看那个机器运转，背后可能是PLC控制在“指挥”呢。
PLC啊，简直是现代工业自动化的“大脑”，学会了PLC，你基本上就能处理各种自动化设备的控制问题了。
它的输入信号、输出信号，不管是电压的变化，还是电流的跳动，都会通过PLC来精准地调节和控制，保证机器运转如飞，生产线顺畅。
你还得知道怎么写程序，怎么调试，怎么优化，才不会出现“人机不合拍”的尴尬局面。
然后呀，电气工程中的安全问题，也是头等大事。
电气工作最怕的就是忽视了安全操作，稍不留神就可能“酿成大祸”。
电气工程师必背知识点汇总作为一名电气工程师，我们需要掌握许多基础知识和技能，以便能够在工作中应对各种复杂的电气系统和设备问题。
本文将介绍一些电气工程师必备的知识点，帮助大家提高工作效率和解决问题的能力。
1.电路基础知识电路理论是电气工程师的基础，我们需要了解电流、电压、电阻等基本概念，以及欧姆定律、基尔霍夫定律等重要定律。
同时，还需要了解直流电路和交流电路的特点以及它们的分析方法。
2.电气设备和元器件知识电气工程师需要熟悉各种电气设备和元器件的工作原理、特性和应用场景。
例如，我们需要了解开关、继电器、变压器、电机、电容器等常见设备和元器件的结构和工作原理，以便能够正确选择和使用它们。
3.电机和控制系统电机是电气工程中最常见的设备之一，我们需要了解不同类型电机的原理、性能和控制方法。
此外，对于控制系统，我们需要了解反馈控制原理、PID控制器的设计和应用，以及传感器和执行器的选择和配置等。
4.电气安全知识电气安全是电气工程师工作中必须重视的方面。
我们需要了解电气事故的原因和防范措施，熟悉电气设备的维护和检修规范，掌握安全用电的基本知识和操作技巧，以保障工作场所和人身安全。
5.电路设计和分析工具在电气工程中，我们需要使用一些电路设计和分析工具，例如电路仿真软件和PCB设计工具。
掌握这些工具的使用方法，能够帮助我们更好地完成电路设计和故障排除工作。
6.电气工程标准和规范电气工程涉及到许多标准和规范，例如国家电气安全标准、电气设备检验标准等。
我们需要熟悉这些标准和规范，确保电气设计和工程施工符合要求。
7.能源系统和可再生能源随着能源问题的日益突出，了解能源系统和可再生能源已经成为电气工程师的必备知识。
我们需要了解电力系统的组成和运行原理，以及太阳能、风能等可再生能源的发电原理和应用。
8.自动化与智能化技术自动化与智能化技术在电气工程领域有广泛的应用，掌握相关知识对于电气工程师来说是非常重要的。
例如，我们需要了解PLC编程、工业机器人的运作原理和控制方法，以及智能家居系统的设计和实现等。
电气工程自动化知识点总结一、基础知识1. 电路基础电气工程自动化的基础知识包括电路的基本原理和分析方法。
在电气工程自动化中，电路是最基本的组成单元，因此对于电路基础知识的掌握是至关重要的。
电路基础知识包括电压、电流、电阻、电功率等基本概念，以及欧姆定律、基尔霍夫定律和戴维南定理等电路分析的基本原理。
2. 传感器与执行器传感器是用于获取环境信息的设备，可以将物理量（如温度、压力、光线等）转换为电信号，从而为控制系统提供输入信号。
执行器则是用于执行控制指令的设备，如电动机、阀门等。
传感器和执行器是自动化系统中的重要组成部分，对于传感器和执行器的工作原理、种类、选型等内容要有一定的了解。
3. 控制理论控制理论是电气工程自动化的核心内容之一，它包括对控制系统的建模、分析和设计。
了解控制理论的基本概念，如反馈控制、PID控制器、系统稳定性分析等内容是非常重要的。
4. 电气工程基础除了上述内容之外，对于电气工程相关的基础知识，如电机原理、变压器原理、电力系统等内容也需要进行学习和掌握。
二、自动化系统1. 自动控制系统自动化系统中的自动控制系统是实现自动化的关键部分，它由传感器、控制器和执行器三个部分组成。
传感器用于获取环境信息，控制器用于对环境信息进行处理和分析，并生成控制指令，执行器则用于执行控制指令。
对于自动控制系统的基本结构、工作原理、常用控制算法等内容要有一定的了解。
2. PLC控制系统可编程逻辑控制器（PLC）是现代工业自动化领域中广泛应用的一种控制设备。
它具有功能强大、可靠性高、灵活性好等特点，可以用于控制各种各样的自动化设备。
对于PLC控制系统的硬件结构、软件编程方法、应用案例等内容需要进行深入学习。
3. 工业自动化系统工业自动化系统是指在工业生产过程中应用自动化技术，实现生产过程的自动化。
工业自动化系统包括自动化生产线、机器人系统、智能仓储系统等内容，对于工业自动化系统的构成、工作原理、应用场景等内容要有一定的了解。
电气自动化主要知识点总结电气自动化是一门涉及电气工程和自动控制技术的交叉学科，它主要研究电器设备及其配套系统的自动控制、运行和维护。
电气自动化技术在各种工业领域中得到广泛的应用，例如制造业、石油化工、交通运输等。
电气自动化技术的发展使得生产过程更加高效、可靠和安全。
本文将从基础知识到应用技术，对电气自动化的主要知识点进行总结。
一、电气自动化的基础知识1.1 电气工程基础电气工程是电气自动化的基础，它涉及电路、电机、变压器、发电机、配电系统等内容。
在电气自动化中，需要掌握电路分析、电机原理、配电系统设计等知识，以便理解自动化设备的工作原理和控制方法。
1.2 控制理论基础自动控制是电气自动化的核心技术，它涉及控制系统的建模、分析、设计和实现。
控制理论基础包括传递函数、状态空间分析、PID控制器、根轨迹法等内容，这些知识是掌握自动控制技术的基础。
1.3 传感器与执行器传感器负责将各种物理量转换为电信号，例如温度、压力、流量等；执行器则负责将电信号转换为力、速度或位移等输出。
在电气自动化中，需要对各种传感器和执行器的原理和应用进行深入理解。
1.4 工业通信协议工业通信协议是各种自动化设备之间进行数据交换和通信的基础，如Modbus、Profibus、Ethernet等。
掌握工业通信协议的原理和应用对于电气自动化工程师来说至关重要。
二、电气自动化技术的应用2.1 PLC编程可编程逻辑控制器（PLC）是工业控制中常用的控制设备，它可以执行各种逻辑和运算功能，控制各种执行器完成自动化任务。
掌握PLC编程是电气自动化工程师的基本技能之一。
2.2 视觉系统视觉系统在工业自动化中的应用越来越广泛，它可以用于检测产品的质量、识别物体的位置、实现自动导航等。
电气自动化工程师需要掌握视觉系统的原理和技术，以便在实际工程中应用。
2.3 机器人技术机器人在制造业中发挥着越来越重要的作用，它可以代替人工完成重复性、危险性和繁重的工作。

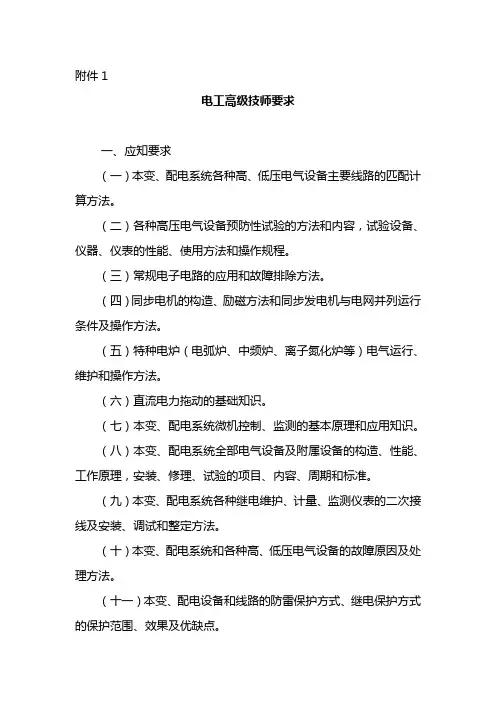

附件1电工高级技师要求一、应知要求（一）本变、配电系统各种高、低压电气设备主要线路的匹配计算方法。
（二）各种高压电气设备预防性试验的方法和内容，试验设备、仪器、仪表的性能、使用方法和操作规程。
（三）常规电子电路的应用和故障排除方法。
（四）同步电机的构造、励磁方法和同步发电机与电网并列运行条件及操作方法。
（五）特种电炉（电弧炉、中频炉、离子氮化炉等）电气运行、维护和操作方法。
（六）直流电力拖动的基础知识。
（七）本变、配电系统微机控制、监测的基本原理和应用知识。
（八）本变、配电系统全部电气设备及附属设备的构造、性能、工作原理，安装、修理、试验的项目、内容、周期和标准。
（九）本变、配电系统各种继电维护、计量、监测仪表的二次接线及安装、调试和整定方法。
（十）本变、配电系统和各种高、低压电气设备的故障原因及处理方法。
（十一）本变、配电设备和线路的防雷保护方式、继电保护方式的保护范围、效果及优缺点。
（十二）线路自动重合闸装置的原理和作用。
（十三）本变、配电系统的经济运行方式。
（十四）全国供用电规则和企业合理用电规则。
二、应会要求（一）绘制本变、配电系统及附属设备全部二次接图。
（二）按图装配、调试晶闸管整流电路，并用仪器、仪表分析、判断和排除故障。
（三）按图安装直流拖动系统的生产设备，并做必要的调整。
（四）调换10KV 架空线路的转角杆和终端杆。
（五）敷设35KV以下电缆线路（包括制作电缆盒和电缆头）。
（六）用电缆探伤仪寻找地下电缆故障点，并组织抢修。
（七）根据本变、配电系统各种高、低压电气设备的运行现状，分析判断是否合理并提出改进措施。
（八）根据用电负荷选择变压器最佳运行容量。
（九）变、配电微机管理系统的使用。
（十）根据动力、照明线路施工图，提出材料预算和工时定额。
（十一）发电设备的安装、运行、操作、并网和故障的排除。
（十二）应用推广新技术、新工艺、新设备、新材料。
三、操作要求（一）根据设计基础材料和有关数据，提出总变（总配）电所的设计构思和方案。
《电气工程及其自动化专业知识技能全面解析》一、引言作为现代社会中不可或缺的重要行业之一，电气工程及其自动化专业一直备受关注。
本文将从深度和广度两个方面，全面探讨电气工程及其自动化专业的知识技能，帮助读者更深入地理解这一领域。
二、电气工程概述1. 电气工程的基础理论在电气工程领域，基础理论是非常关键的一部分。
包括电路理论、电机原理、电力系统等知识，这些理论为电气工程的实践应用提供了坚实的基础。
2. 电气工程的领域应用电气工程在各个领域都有广泛的应用，例如电力系统、电气控制、电子电路等。
在这些领域中，电气工程师需要具备相应的专业知识和技能，以解决实际问题。
三、自动化专业概述1. 自动化专业的基础知识自动化专业涉及控制理论、传感器技术、自动化设备等方面的知识。
掌握这些基础知识对于成为一名合格的自动化工程师至关重要。
2. 自动化技术在工业中的应用自动化技术在工业生产中起着至关重要的作用，它可以提高生产效率、减少人力成本，并且可以保证产品质量的稳定性。
自动化专业的知识技能对现代工业的发展非常重要。
四、电气工程与自动化专业的交叉应用1. 智能电网系统智能电网系统是电气工程与自动化专业相结合的产物，它利用先进的自动化技术，对电力系统进行智能化管理，提高了电网的安全性和稳定性。
2. 工业自动化生产线在现代工业生产中，工业自动化生产线得到了广泛应用。
它将电气工程和自动化专业的知识技能相结合，实现了生产过程的自动化和智能化。
五、个人观点与总结电气工程及其自动化专业知识技能在现代社会中具有重要的意义，它们不仅推动着社会的进步，也为人们的生活带来了便利。
在未来的发展中，我相信电气工程及其自动化专业将会发挥更加重要的作用，为人类的发展贡献更多力量。
总结起来，本文通过对电气工程及其自动化专业的全面解析，帮助读者更深入地了解了这一领域的知识技能。
希望本文能够为读者提供一些有价值的信息和启发，促使他们对电气工程及其自动化专业有更深入的认识和理解。
