华为 eSpace 统一通信解决方案简版彩页

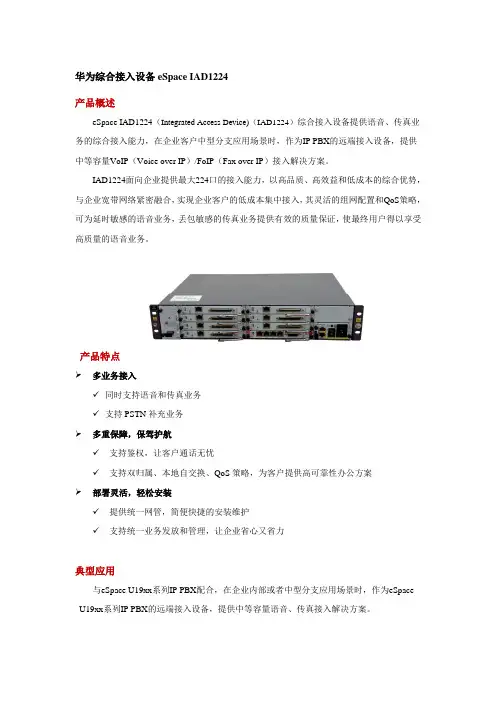

华为综合接入设备eSpace IAD1224产品概述eSpace IAD1224（Integrated Access Device)（IAD1224）综合接入设备提供语音、传真业务的综合接入能力，在企业客户中型分支应用场景时，作为IP PBX的远端接入设备，提供中等容量VoIP（Voice over IP）/FoIP（Fax over IP）接入解决方案。

IAD1224面向企业提供最大224口的接入能力，以高品质、高效益和低成本的综合优势，与企业宽带网络紧密融合，实现企业客户的低成本集中接入，其灵活的组网配置和QoS策略，可为延时敏感的语音业务，丢包敏感的传真业务提供有效的质量保证，使最终用户得以享受高质量的语音业务。

产品特点➢多业务接入✓同时支持语音和传真业务✓支持PSTN补充业务➢多重保障，保驾护航✓支持鉴权，让客户通话无忧✓支持双归属、本地自交换、QoS策略，为客户提供高可靠性办公方案➢部署灵活，轻松安装✓提供统一网管，简便快捷的安装维护✓支持统一业务发放和管理，让企业省心又省力典型应用与eSpace U19xx系列IP PBX配合，在企业内部或者中型分支应用场景时，作为eSpaceU19xx系列IP PBX的远端接入设备，提供中等容量语音、传真接入解决方案。

参数规格参数eSpace IAD1224 用户接口FXS 0-224FXO 0-84物理接口WAN 1 LAN 2 串口 1协议SIP √MGCP /物理特性尺寸(H xW x D)标准19英寸2U机框81.6 mm x 310 mm x 442 mm 电源交流：110/220V AC直流：-48 V DC 50Hz/60Hz 最大功耗200W。

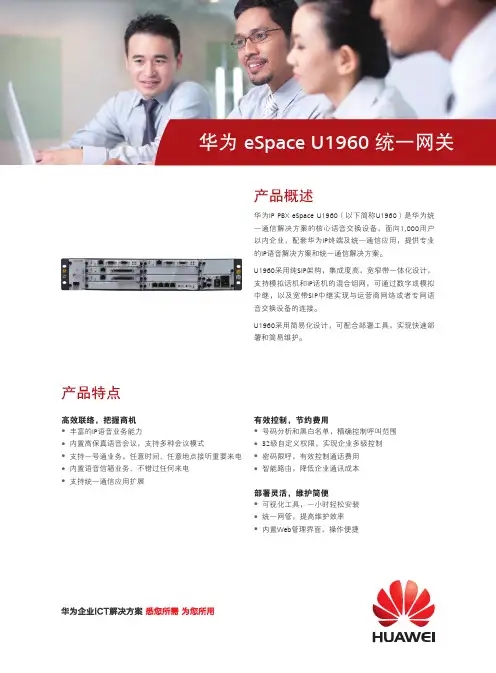

产品概述产品特点华为IP PBX eSpace U1960（以下简称U1960）是华为统一通信解决方案的核心语音交换设备，面向1,000用户以内企业，配套华为IP终端及统一通信应用，提供专业的IP语音解决方案和统一通信解决方案。

U1960采用纯SIP架构，集成度高，宽窄带一体化设计，支持模拟话机和IP话机的混合组网，可通过数字或模拟中继，以及宽带SIP中继实现与运营商网络或者专网语音交换设备的连接。

U1960采用简易化设计，可配合部署工具，实现快速部署和简易维护。

高效联络，把握商机y丰富的IP语音业务能力y内置高保真语音会议，支持多种会议模式y支持一号通业务，任意时间、任意地点接听重要来电y内置语音信箱业务、不错过任何来电y支持统一通信应用扩展有效控制，节约费用y号码分析和黑白名单，精确控制呼叫范围y32级自定义权限，实现企业多级控制y密码限呼，有效控制通话费用y智能路由，降低企业通讯成本部署灵活，维护简便y可视化工具，一小时轻松安装y统一网管，提高维护效率y内置Web管理界面，操作便捷华为 eSpace U1960统一网关典型应用IP-PBXU1960可作为IP-PBX，在总部部署一套U1960，为全网用户提供呼叫控制业务。

分支节点可根据规模选择U1900系列网关，作为本地语音网关，提供本地再生能力。

该组网模式下，总部U1960和分支站点本地语音网关可通过宽带/窄带中继与运营商网络互联，支持SIP话机、IAD 设备、模拟话机和传真机等多种终端接入，为用户提供丰富的语音业务。

U1960支持本地双机部署和异地容灾部署，提供高可靠的IP语音解决方案。

UC核心语音网关U1960可作为统一通信核心语音网关，总部部署1套U1960和UC应用服务器，实现SIP话机、模拟话机、PC客户端、移动客户端等多种终端语音互通和语音会议，以及状态呈现、即时消息、多媒体会议等UC应用业务，提升沟通效率。

分支节点可根据规模选择U1900系列网关，作为本地语音网关，提供语音的本地再生能力。

eSpace U2980 统一网关V100R001C10产品概述文档版本04发布日期2015-06-29版权所有 © 华为技术有限公司 2015。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：目录1 产品定位 (1)2 产品特点 (4)3 系统结构 (10)3.1 系统组成 (10)3.2 硬件结构 (11)3.3 软件结构 (13)3.4 OAM系统 (14)4 接口、信令与协议 (17)4.1 支持的接口 (17)4.2 支持的信令与协议 (18)5 组网应用 (20)5.1 网元介绍 (20)5.2 容灾应用组网 (21)5.3 PGM应用组网 (22)5.4 AS服务应用组网 (24)5.5 集中式呼叫中心 (26)5.6 分布式呼叫中心 (27)5.7 网络呼叫中心 (29)6 特性和功能 (30)6.1 UC业务 (30)6.2 CC业务 (31)6.3 接入功能 (33)6.4 媒体资源功能 (34)6.5 可靠性 (35)6.6 安全性 (36)7 操作、维护和管理 (38)7.1 OMU管理维护系统 (38)7.2 配置脚本生成工具系统 (39)8 技术指标 (41)8.1 物理参数 (41)8.2 性能和容量 (42)9 遵循的标准 (43)9.1 中国标准 (43)9.2 国际标准 (44)1产品定位介绍eSpace U2980在企业级解决方案中的应用场景及网络位置。

华为eSpace统一通信解决方案终端产品介绍本文将介绍华为eSpace统一通信解决方案的如下内容：终端产品概述IP Phone产品介绍软终端产品介绍学完本课程后，您将能够:了解华为eSpace统一通信解决方案的终端产品全景了解华为eSpace统一通信解决方案的终端产品特点了解华为eSpace统一通信解决方案的其他第三方配件终端产品概述 1 2 IP Phone 产品介绍 软终端产品介绍3目录eSpace MobileeSpace Desktop eSpace Mobile HDeSpace 7800系列eSpace 8800系列eSpaceSoftConsoleeSpace 7900系列eSpace 7910 eSpace 7950USB会议终端USB耳麦摄像头蓝牙耳机Ascom i62PC 客户端iPad 客户端Andriod Pad 客户端iPhone 客户端Andriod Phone 客户端IP Phone 界面• 种类齐全涵盖IP 话机、PC 客户端、手机客户端、Pad 客户端• 家族化设计多终端一致体验，“1”分钟上手，“5”分钟精通• 丰富的UC 业务功能客户端集成VoIP 、Presence 、IM 和会议等功能• 移动性多种移动客户端，轻松实现移动办公终端产品概述 1 2 IP Phone 产品介绍 软终端产品介绍3目录eSpace 7800系列eSpace 7810 eSpace 7820 eSpace 7830 eSpace 7850 eSpace 7870 图片屏幕分辨率 2.74”LCD75*16像素 2*15字符2.87”LCD132*64 像素3.24”LCD132*64像素4.09”LCD320*160像素4.3” TFT-LCD480*272像素 16.7M色线路2线呼叫3线呼叫3线呼叫6线呼叫6线呼叫网口(PoE) 2×10/100Mbps 2×10/100Mbps 2×10/100Mbps 2×10/100Mbps 2×10/100/1000Mbps 墙式安装√√×××软键和可编程按键无4个软键4个软键，10个可编程键4个软键，10个可编程键4个软键，10个可编程键话机特性本地三方通话、通话记录、语音邮箱（摘要查看）、黑名单、留言灯、群组收听、快速拨号、来电显示、多国语言（7910不支持中文）UC业务来电姓名和部门显示(除7810)、与eSpace PC客户端联动PBX业务呼叫等待、呼叫保持、呼叫转移、呼叫前转、免打扰、忙灯区BLF、高级经理秘书、区别振铃、自动回呼、呼叫驻留、代答配置管理LCD配置、web配置、TR069；自动升级、自动配置、系统日志导出安全特性TLS、SRTP 、HTTPS、X509、用户等级、802.1x MD5eSpace 7800系列IP话机eSpace 7900系列eSpace 7900系列IP话机eSpace 7950 eSpace 79105”彩色LCD 800*480像素 1600万色 2.83”彩色LCD 320*240像素 26万色6线呼叫2线呼叫支持蓝牙、USB2.0、7903X扩展板----未使用的线路键可作为可编程键10个可编程键全系列配备彩屏全带语音编码6方本地会议2个GE口（PoE）eSpace 7910话机关键规格eSpace 7910屏幕 2.83”彩色LCD 320*240像素 26万色线路 2线 操作系统Linux高清语音 全带语音（48KHz 采样率）语音编码 G.711a/u 、G.729ab 、G.722、G.722.1、G.722.2、iLBC 、AAC-LD本地会议 6方安全 TLS(传输层安全)、SRTP(AES 128)、HTTPS 、X.509、802.1X(MD5)网络 2 GE ，PoE （Class 1）可编程按键 10个，3色LEDLED 指示灯留言灯，线路指示灯，未接来电提醒灯，耳机指示灯，免提指示灯，BLF 指示灯多国语言显示 中文简体、中文繁体、英语、葡萄牙语、西班牙语、法语、阿拉伯语 多国语言输入简体中文、英语、法语、葡萄语、西班牙语亮点：•轻薄时尚•320*240高分辨率彩屏 •AAC-LD 全带语音编码•2个千兆以太网接口 •支持以太网供电（PoE ） •10个可编程键eSpace 7910话机硬件图示软键消息指示灯通话记录键通讯录键主页面键数字键线路键可编程键导航键转移键保持键会议键音量键静音键耳机键免提键带LED指示灯按键①电源接口，连接电源适配器②PC接口，连接计算机的网络接口③网络接口，连接局域网或公网④耳麦接口，连接外接耳麦⑤手柄线接口，连接话机手柄eSpace 7950话机关键规格eSpace 7950屏幕 5”彩色LCD 800*480 像素 1600万色线路 6线 操作系统 Linux高清语音全带语音（48KHz 采样率）语音编码 G.711a/u 、G.729ab 、G.722、G.722.1、G.722.2、iLBC 、AAC-LD网络 2 GE ，PoE （Class 2）蓝牙内置蓝牙2.1扩展板 最大支持3块扩展模块USB 1个 本地会议 6方安全 TLS(传输层安全)、SRTP(AES 128)、HTTPS 、X.509、802.1X(MD5) 多国语言显示 中文简体、中文繁体、英语、葡萄牙语、西班牙语、法语、阿拉伯语多国语言输入简体中文、英语、法语、葡萄语、西班牙语亮点：•轻薄时尚 •5” 真彩大屏•AAC-LD 全带语音编码 •2个千兆以太网接口 •支持以太网供电（PoE ） •支持蓝牙耳机 •USB 可扩展接口 •支持外接扩展模块软键消息指示灯通话记录键通讯录键主页面键数字键线路键导航键耳机键前转键音量键静音键免提键带LED指示灯按键①扩展板接口，连接外接扩展板②电源接口，连接外部电源③PC接口，连接计算机的网络接口④网络接口，连接局域网或公网⑤耳麦接口，连接外接耳麦⑥手柄线接口，连接话机手柄⑦USB接口（屏幕后方），连接USB设备eSpace 7950话机硬件图示eSpace 7903X扩展模块关键规格eSpace 7903X屏幕5”彩色LCD 480*800 像素，1600万色操作系统Linux可编程按键每页20个，支持2页LED指示灯3色LED翻页2页主要功能快速拨号、忙灯区（BLF）、通讯录分组、XML应用、话机锁定、话机休眠支持的话机eSpace 7950多语言显示中文简体、中文繁体、英语、葡萄牙语、西班牙语、法语、阿拉伯语供电单个模块：7950话机供电2个以上模块：需外接电源供电亮点：•轻薄时尚•5” 真彩大屏•20个可编程按键•支持双页显示•3色LED指示灯•联系人头像显示可编程键翻页键①电源接口，连接电源适配器②扩展接口，连接扩展板③扩展接口，连接话机或扩展板1.将主机③和扩展板①反面朝上，对齐放好2.将连接件②的卡扣对准卡槽，按图示箭头方向推到位3.用四个螺丝钉拧紧eSpace 7903X扩展模块硬件图示eSpace 7900话机WEB配置•个性化：铃声/按键音/墙纸/接听方式•呼叫业务：呼叫前转/热线/紧急呼叫/呼叫等待/自动应答/预设消息/自动呼出/拨号规则•系统：日期和时间/语言/输入法/节能管理/话机锁定/话机重启/恢复出厂设置•高级：配置向导/网络/帐号/服务器/管理员更改密码/媒体/SIP信令/日志/配置文件/升级/业务权限管理/TR069/高级经理秘书/证书/Ping检测/其他•状态查看：呼叫状态/网络状态/外设状态/关于话机eSpace 8800系列项目参数屏幕 7” 彩色电阻式触摸屏，800*480像素，16.7M 色彩 本地地址簿(联系人)2000条呼叫记录 已拨/已接/未接各100条外部接口 10/100M 双网口，3.5mm 耳机接口（仅支持听筒不支持麦克），2个USB 口，1个SD 卡插槽 音频格式 G.711a/G.711μ/G.729AB 视频格式H.263/H.264 BP供电方式 电源适配器语言显示 中文简体、中文繁体、英语、法语、葡萄牙语和西班牙语语言输入 简体中文、英语 管理特性话机配置、TR069•7” 彩色电阻式触摸屏，800*480像素 •电源适配器供电•USB 接口，SD 卡插槽•支持eSpace 8801D 无绳子机(一个)适用于高层管理人员或主要决策者、管理助理eSpace 8850eSpace 8850视频话机项目参数屏幕 1.45” TFT LCD 屏幕，128*128像素 使用频段 1.8G(1880 - 1900 MHz) 2.4G(2400-2483.5MHz) 本地通讯录 （联系人） 200条呼叫记录已拨/已接/未接各20条时长 通话时长6小时，待机时长120小时 音频特性 G.726、G.722供电方式 底座充电（5.0V ，0.4A ）支持中规，欧规，英规，美规，澳规功能特性扬声器、静音、来电显示、拒接、注册注销、墙纸、闹钟、时间显示、键盘锁定、铃声选择（10条） 语言显示2.4G 版本支持简体中文、英文 1.8G 版本支持英文• 1.45” TFT LCD 屏幕， 128*128像素 •独立底座充电•DECT 制式子机(1.8G/2.4GHz)eSpace 8801D 无绳子机eSpace 8801D 无绳子机终端产品概述 1 2 IP Phone 产品介绍 软终端产品介绍3目录•即时消息•状态呈现•个人/企业通讯录•语音和视频通话•语音邮箱•文件传输•语音和数据会议•视频会议•IP话机联动•固定/临时群组操作系统：•Windows XP(32位) •Windows 7(32位) PC硬件要求•双核,1.6GHz及以上•512MB及以上内存•1GB及以上硬盘•10/100M Base-T兼容以太网卡，声卡（可与主板集成）•一体化麦克风/耳机关键业务：软硬件要求：PC客户端 - eSpace Desktop•即时消息•状态呈现•个人通讯录•企业通讯录•VoIP呼叫•CTD呼叫•语音会议•数据会议•系统公告•Android 2.2以上版本•iOS4.0以上版本: iPhone 4、iPhone 4S关键业务：软硬件要求：手机客户端 - eSpace MobileiPhone Android PhoneAndroid Pad•个人通讯录•企业通讯录•VoIP呼叫•语音会议•数据会议•固定群组•即时消息•状态呈现•系统公告•Android 2.2以上版本•iOS4.0以上版本:iPad2，iPad3关键业务：软硬件要求：Pad客户端 - eSpace Mobile HDiPad软话务台 – eSpace SoftConsole•基本呼叫 •签入签出 •示忙示闲 •来电排队 •呼叫转接 •夜服•坐席状态显示 •用户状态查询 •企业通讯录 •通话记录 •来电提示关键业务：操作系统：•Windows XP •Windows 7(64位)PC 硬件要求•双核,1.6GHz 及以上 •1GB 及以上内存•80GB 及以上硬盘 •10/100M Base-T 兼容以太网卡，声卡（可与主板集成） •一体化麦克风/耳机软硬件要求：SBC 外网PC192.169.X.X:YYY10.50.1..12 : xxxDMZUC 服务器 192.168.x.x外网移动客户端1、SBC 部署DMZ 区域， 实现内外网代理，实现SIP 呼叫，HTTP ，TCP 代理。
