常用的低压电器有以下几种：
1. 刀开关：又称闸刀开关或隔离开关，是手控电器中最简单而使用又较广泛的一种低压电器。
2. 熔断器：也被称为保险丝，是一种安装在电路中，保证电路安全运行的电器元件。
熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
3. 低压断路器：曾称自动开关，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电等。
4. 接触器：是一种用于控制电路中远距离操作的开关设备，具有较大的电流和功率，主要用于接通和分断电路。
5. 继电器：是一种利用电磁原理来控制电路的开关元件，具有体积小、结构简单、可靠性高等特点。
继电器广泛应用于自动控制、信号传输和测量等电路中。
6. 主令电器：是一种在工业自动化控制中实现程序控制的开关元件，具有多个触点，可以控制多个电路的通断。
7. 低压配电箱：用于电能的输送和分配，包括各种开关、保护装置和终端、插座等。
8. 自动电器：通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器。
常用低压电器的种类及用途低压电器是指额定电压低于1000V的电气设备，广泛应用于家庭、商业和工业领域。
下面是一些常用低压电器的种类及其用途：1.开关：用于控制电路的通断，如墙壁开关、面板开关等。
一般用于家庭、商业和工业建筑中的照明和电力控制。
2.插座：提供电源接口，方便接入电源插头，如墙壁插座、多功能插座等。
常用于家庭、办公室、商场和酒店等地方。
3.灯具：用于产生光源，如台灯、吊灯、筒灯、射灯等。
广泛应用于家庭、办公室、商业建筑和公共场所。
4.电风扇：利用电能驱动电机旋转产生风力，用于通风散热，如台式电风扇、落地电风扇等。
广泛应用于家庭、办公室和商场等场所。
5.空调：利用电能驱动压缩机工作，通过调节制冷剂的流动来实现空气的制冷或加热，用于调节室内温度。
广泛应用于家庭、办公室、商业建筑和工业场所。
6.冰箱：利用电能驱动压缩机工作，通过制冷系统将食物和饮料冷却保鲜，广泛应用于家庭、办公室、酒店和超市等场所。
7.洗衣机：利用电能驱动电机工作，通过机械和化学作用清洗和消毒衣物，广泛应用于家庭和商业洗衣店等场所。
8.电饭煲：利用电能加热和控制温度，用于煮饭和炖汤，广泛应用于家庭和饭店等场所。
9.电烤箱：利用电能加热食物，用于烘烤、烤制食物，广泛应用于家庭和餐厅等场所。
10.电熨斗：利用电能加热熨斗底板，用于熨烫衣物，广泛应用于家庭和干洗店等场所。
11.电吹风：利用电能驱动电机旋转产生热风，用于干燥头发或物体，广泛应用于家庭和美容美发店等场所。
12.电热水壶：利用电能加热水，用于煮水或保温，广泛应用于家庭和办公室等场所。
13.电动工具：如电钻、电锤、电锯、电砂轮等，用于施工、维修和装饰等工作，广泛应用于建筑行业和家庭DIY。
14.电动自行车：利用电能驱动电机辅助骑行，用于代步和运输，广泛应用于城市交通。
15.UPS电源：用于供电不稳定或需要临时备用电源的场合，如计算机服务器、医疗设备等。
以上仅是低压电器的常见种类和用途的举例，随着科技的发展和人们对生活便利和舒适度的需求不断提高，低压电器的种类也在不断增加和更新。

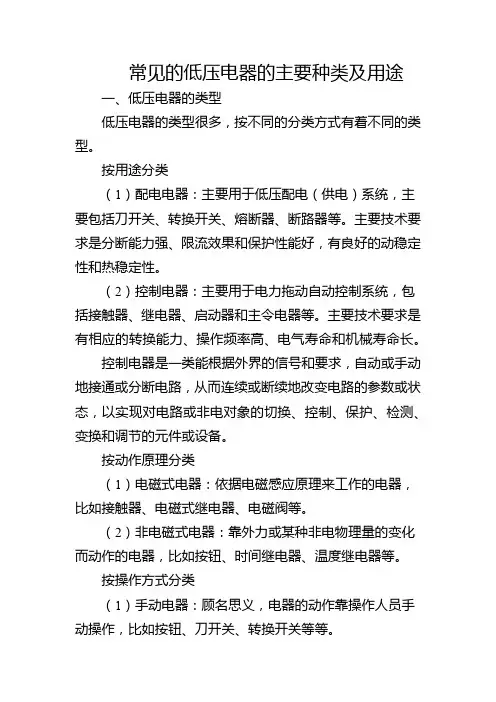

常见的低压电器的主要种类及用途
一、低压电器的类型
低压电器的类型很多，按不同的分类方式有着不同的类型。
按用途分类
（1）配电电器：主要用于低压配电（供电）系统，主要包括刀开关、转换开关、熔断器、断路器等。
主要技术要求是分断能力强、限流效果和保护性能好，有良好的动稳定性和热稳定性。
（2）控制电器：主要用于电力拖动自动控制系统，包括接触器、继电器、启动器和主令电器等。
主要技术要求是有相应的转换能力、操作频率高、电气寿命和机械寿命长。
控制电器是一类能根据外界的信号和要求，自动或手动地接通或分断电路，从而连续或断续地改变电路的参数或状态，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。
按动作原理分类
（1）电磁式电器：依据电磁感应原理来工作的电器，比如接触器、电磁式继电器、电磁阀等。
（2）非电磁式电器：靠外力或某种非电物理量的变化而动作的电器，比如按钮、时间继电器、温度继电器等。
按操作方式分类
（1）手动电器：顾名思义，电器的动作靠操作人员手动操作，比如按钮、刀开关、转换开关等等。
（2）自动电器：按照系统指令或信号（一个物理量如电流、电压、时间、速度等）而自动动作，比如接近开关、接触器、继电器等等。
常用低压电器（黑白）.ppt1.*第1章常用低压电器1.*第1章常用低压电器电器按工作电压等级可分为高压电器和低压电器。
低压电器一般是指在交流50Hz、额定电压1200V、直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
由于在大多数用电行业及人们的日常生活中一般都使用低压设备，采用低压供电。
而低压供电的输送、分配和保护，以及设备的运行和控制是靠低压电器来实现的，因此低压电器的应用十分广泛，直接影响低压供电系统和控制系统的质量。
本章主要介绍用于电力拖动及控制系统领域中的常用低压电器。
● 1.1 概述● 1.2 电磁式电器结构及工作原理● 1.3 电磁式接触器● 1.4 电磁式继电器● 1.5 热继电器本章内容● 1.6 信号继电器● 1.7 主令电器● 1.8 熔断器● 1.9 低压开关和低压断路器本章内容1.1 概述低压电器是构成控制系统最常用的器件，了解它的分类、作用和用途，对设计、分析和维护控制系统都是十分必要的。
1.1 概述1.1.1 电器的分类电器的用途广泛，功能多样，种类繁多，结构各异，工作原理也各有不同。
电器有多种分类方法：按工作电压的等级可分为高压电器和低压电器；按动作原理可分为手动电器和自动电器；按工作原理可分为电磁式电器和非电量控制电器；按用途可分为以下几类。
1) 配电电器配电电器主要用于供、配电系统中，进行电能输送和分配。
这类电器有刀开关、自动开关、隔离开关、转换开关及熔断器等。
对这类电器的主要技术要求是分断能力强，限流效果好，动稳定及热稳定性能好。
2) 控制电器控制电器主要用于各种控制电路和控制系统。
这类电器有接触器、继电器、转换开关、电磁阀等。
对这类电器的主要技术要求是有一定的通断能力，操作频率要高，电器和机械寿命要长。
3) 主令电器主令电器主要用于发送控制指令。
这类电器有按钮、主令开关、行程开关和万能转换开关等。
对这类电器的主要技术要求是操作频率要高，抗冲击，电器和机械寿命要长。
4) 保护电器保护电器主要用于对电路和电气设备进行安全保护。
这类低压电器有熔断器、热继电器、安全继电器、电压继电器、电流继电器和避雷器等。
对这类电器的主要技术要求是有一定的通断能力，反应要灵敏，可靠性要高。
5) 执行电器执行电器主要用于执行某种动作和传动功能。
这类低压电器有电磁铁、电磁离合器等。
随着电子技术和计算机技术的进步，近几年又出现了利用集成电路或电子元件构成的电子式电器，利用单片机构成的智能化电器，以及可直接与现场总线连接的具有通信功能的电器。
1.1 概述1.1.2 电器的作用电器是构成控制系统的最基本元件，它的性能将直接影响控制系统能否正常工作。
电器能够依据操作信号或外界现场信号的要求，自动或手动地改变系统的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。
它的工作过程是将一些电量信号或非电信号转变为非通即断的开关信号或随信号变化的模拟量信号，实现对被控对象的控制。
电器的主要作用如下。
(1) 控制作用。
如电梯的上下移动、快慢速自动切换与自动停层等。
(2) 保护作用。
能根据设备的特点，对设备、环境以及人身安全实行自动保护，如电动机的过热保护、电网的短路保护、漏电保护等。
(3) 测量作用。
利用仪表及与之相适应的电器，对设备、电网或其他非电参数进行测量，如电流、电压、功率、转速、温度、压力等。
1.1 概述(4) 调节作用。
低压电器可对一些电量和非电量进行调整，以满足用户的要求，如电动机速度的调节、柴油机油门的调整、房间温度和湿度的调节、光照度的自动调节等。
(5) 指示作用。
利用电器的控制、保护等功能，显示检测出的设备运行状况与电气电路工作情况。
(6) 转换作用。
在用电设备之间转换或对低压电器、控制电路分时投入运行。
以实现功能切换，如被控装置操作的手动与自动的转换、供电系统的市电与自备电源的切换等。
当然，电器的作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现。
常用低压电器的主要种类及用途见表l-1。
1.1 概述自复式熔断器快速熔断器无填料封闭管式熔断器有填料封闭管式熔断器螺旋式熔断器主要用于电路短路保护，也用于电路的过载保护瓷插式熔断器熔断器4干簧继电器速度继电器热继电器温度继电器时间继电器主要用于控制电路中，将被控量转换成控制电路所需电量或开关信号电磁式继电器继电器3直流接触器主要用于远距离频繁控制负载，切断带负荷电路交流接触器接触器2漏电保护式断路器限流式断路器快速直流断路器塑料外壳式断路器主要用于电路的过负载、短路、欠电压、漏电保护，也可用于不需要频繁接通和断开的电路框架式断路器断路器1主要用途主要品种类别序号牵引电磁铁起重电磁铁主要用于起重、牵引、制动等场合制动电磁铁电磁铁10自耦减压起动器星/三角起动器主要用于电动机的启动电磁起动器起动器9平面控制器主要用于控制回路的切换凸轮控制器控制器8换向开关主要用于电源切换，也可用于负荷通断或电路切换组合开关转换开关7熔断器式刀开关封闭式负荷开关主要用于不频繁地接通和分断电路胶盖闸刀开关刀开关6主令控制器万能转换开关位置开关主要用于发布控制命令，改变控制系统的工作状态控制按钮主令电器5主要用途主要品种类别序号电磁式电器是低压电器中最典型也是应用最广泛的一种电器。
控制系统中的接触器和继电器就是两种最常用的电磁式电器。
虽然电磁式电器的类型很多，但它的工作原理和构造基本相同。
其结构大都是由两个主要部分组成，即感应部分(电磁机构)和执行部分(触头系统)。
1.2 电磁式电器结构及工作原理1.2.1 电磁机构原理1．电磁机构电磁机构由线圈、铁心和衔铁组成，主要作用是通过电磁感应原理将电能转换成机械能，带动触头动作，完成接通或分断电路的功能。
1.2 电磁式电器结构及工作原理触头是电磁式电器的执行部分，起接通或断开电路的作用。
触头的结构形式很多，按其所控制的电路可分为主触头和辅助触头。
主触头用于接通或断开主电路，允许通过较大的电流；辅助触头用于接通或断开控制电路，只能通过较小的电流。
电磁式电器触头在线圈未通电状态时有常开(或动合)和常闭(或动断)两种状态，分别称为常开(或动合)触头和常闭(或动断)触头。
当电磁线圈有电流通过，电磁机构动作时，触头改变原来的状态，常开(动合)触头将闭合，使与其相连的电路接通；常闭(动断)触头将断开，使与其相连的电路断开。
能与机械联动的触头称动触头，固定不动的触头称静触头。
1.2.2 电器的触头1.2 电磁式电器结构及工作原理触头的接触形式有点接触、线接触和面接触3种，如图1.8所示。
点接触适用于电流不大，触头压力小的场合；线接触适用于接电次数多，电流大的场合；面接触适用于大电流的场合。
(a)点接触(b)线接触(c)面接触图1.8 触头的接触形式1.2 电磁式电器结构及工作原理1.3 电磁式接触器接触器是一种用来自动接通或断开大电流电路的电器。
它可以频繁地接通或分断交直流负载电路，并可实现中远距离控制。
其主要控制对象是电动机，也可用于电热设备、电焊机、电容器组等其他设备。
它还具有低电压释放保护功能。
接触器具有控制容量大、过载能力强、寿命长、设备简单经济等特点，是电力拖动自动控制电路中使用最广泛的电器元件之一。
接触器按操作方式分为电磁接触器、气动接触器和电磁气动接触器；按灭弧介质分为空气电磁接触器、油浸式接触器和真空接触器等。
最常用的分类是按照接触器主触头控制的电路种类来划分，即将接触器分为交流接触器和直流接触器两大类。
1．交流接触器的结构图1.13为交流接触器结构示意图，交流接触器由以下4部分组成。
(1) 电磁机构。
电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力，带动触头动作。
(2) 触头系统。
包括主触头和辅助触头。
主触头用于接通或断开主电路，通常为3对常开触头。
辅助触头用于控制电路，起控制其他元件接通或分断及电气联锁作用，故又称联锁触头，一般有多对常开、常闭触头。
(3) 灭弧装置。
容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触头灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用窄缝灭弧及栅片灭弧。
(4) 其他辅助部件。
包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构、支架及外壳等。
1.3.1 接触器的结构及原理1.3 电磁式接触器图1.13 交流接触器结构1—动触头2—静触头3—衔铁4—弹簧5—线圈6—铁心7—垫毡8—触头弹簧9—灭弧罩10—触头压力弹簧1.3 电磁式接触器2．电磁式接触器的工作原理当线圈得电后，在铁心中产生磁通及电磁吸力，衔铁在电磁吸力的作用下吸向铁心，同时带动动触头移动，使常闭触头打开，常开触头闭合。
当线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触头机构复位，断开电路或解除互锁。
直流接触器的结构和工作原理与交流接触器基本相同，接触器的图形符号如图1.14所示，文字符号为KM。
(a)线圈(b)常开触头(c)常闭触头图1.14 接触器的图形符号1.3 电磁式接触器1.3.3 接触器的型号接触器的型号表示如图1.15所示。
图1.15 接触器型号1.3 电磁式接触器例如CJ10Z—40/3为交流接触器，设计序号10，重任务型，额定电流40A，主触头为3极。
CJ12T—250/3为改型后的交流接触器，设计序号12，额定电流250A，3个主触头。
我国常用的交流接触器主要有CJ10、CJ12、CJXI、CJ20等系列及其派生系列产品。
直流接触器有CZ18、CZ21、CZ22、CZ10和CZ2等系列。
除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC标准的交流接触器，例如CJ12B—S系列锁扣接触器，主要用于交流50Hz、电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适宜于不频繁启动和停止的交流电动机，具有正常工作时吸引线圈不通电、无噪声等特点。
其锁扣机构位于电磁系统的下方。
锁扣机构靠吸引线圈自通电，吸引线圈断电后靠锁扣机构保持在锁住位置。
引进的产品应用较多的有德国西门子公司的3TB系列和BBC公司的B系列，法国TE 公司的LC1系列等，主要供远距离接通和分断电路，并适用于频繁启动及控制交流电动机。
3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点，额定电压为220V～660V，额定电流为9A～630A。
1.3 电磁式接触器1.3.4 接触器的选用(1) 触器极数与电流种类的确定。
接触器由主电路电流种类来决定选择直流接触器还是交流接触器。
三相交流系统中一般选用三极接触器，当需要同时控制中性线时，则选用四极交流接触器。
单相交流和直流系统中常选用两极或三级并联，一般场合选用电磁式接触器，易燃易爆场合应选用防爆型及真空接触器。
