图 4-6 HK (a) 内部结构； (b) 图形符号
对于照明和电热负载，可选用额定电压220 V或250 V，额定电流大于所有负载额定电流的开关。对于电动机的控制，可选用额定电流大于电动机额定电流３倍的开关。
胶盖刀开关的型号(HK 2—□/□)
安装和使用胶盖开关时应注意下列事项：
(1)电源进线应接在静触头一边的进线端（进线座应在上方），用电设备应接在动触头一边的出线端。这样，当开关断开时，闸刀和熔体均不带电，以保证更换熔体时的安全。（上进下出）
第1章常用低压电器
4.1 低压电器的基础知识 4.2 低压开关 4.3 熔断器 4.4 接触器 4.5 继电器 4.6 主令电器 4.7 常用其它低压电器
低压电器图片
HK系列刀开关带熔断器刀开关
带熔断器刀开关
三相刀开关
三相刀开关
防爆刀开关
自动电源转换开关万能转换开关
可逆转换开关
各种类型按钮按钮
（2）有填料螺旋式熔断器：它由瓷帽、熔管、瓷套及瓷座等组成。熔管是一个瓷管，内装熔体和灭弧介质石英砂，熔体的两端焊在熔管两端的金属盖上，其一端标有不同颜色的熔断指示器，当熔体熔断时指示器弹出，便于发现并更换同型号的熔管。有填料螺旋式熔断器外形结构如图4-12所示。
图4-12 有填料螺旋式熔断器 (a) 外型； (b) 结构
交流接触器线圈在其额定电压的85%～105%时，能可靠地工作。电压过高，则磁路趋于饱和，线圈电流将显著增大，线圈有被烧坏的危险；电压过低，则吸不牢衔铁，触头跳动，不但影响电路正常工作，而且线圈电流会达到额定电流的十几倍，使线圈过热而烧坏。因此，电压过高或过低都会造成线圈发热而烧毁。
灭弧措施主要有以下几种： (1)拉长电弧：依靠触点的分开，机械地拉长

电气基础知识

10
5、接触器
（二）结构：磁铁分静铁心和动铁心，触点分主触点和
辅助触点辅。助触点主触点静铁心
动铁心
弹簧
线圈结构示意图
KM
KM
KM
KM
符号
动断动合动合主触点
线圈

主触点接电动机主电路，辅助触点用于控制电路。
11
5、接触器
利用线圈中小电流的通断来控制主电路中大电流的通
断。
当线圈通电时：主触点闭合，电动机旋转。
静触点
动断触点：动触点与上面的静触点接通。
动合触点：动触点与下面的静触点断开。按下按钮时：上面的动断触点断开，下面的动合触点接通。
当松开按钮时：动触点在复位弹簧作用下复位，动断触点和
动合触点都恢复原态。
9
5、接触器
一种依靠电磁力作用使触点闭合或分离的自动电器。 (一)作用：用于接通和断开电动机或其它用电设备电路。
控制电路用垂直线绘制在图面的右侧，
二、绘制、识读电气控制系统图的原则
➢原则： ✓同一电器的各元件采用同一文字符号表明。 ✓所有电路元件的图形符号，均按电器未接通电源和没有受外力作用时的状态绘制。 ✓循环运动的机械设备，在电气原理图上绘出工作循环图。 ✓转换开关、行程开关等绘出动作程序及动作位置示意图表。 ✓由若干元件组成具有特定功能的环节，用虚线框括起来，并标注出环节的主要作用，如速度调节器、电流继电器等。 ✓电路和元件完全相同并重复出现的环节，可以只绘出其中一个环节的完整电路，其余的可用虚线框表示，并标明该环节的文字号或环节的名称。
2、组合开关
（一）结构：也是一种刀开关，刀片可转动，由装在同一轴上的单个或多个单极旋转开关叠装组成。转动手柄，可使动触片与静触片接通与断开。

第一章常用低压电器介绍

实现延时。
● 延时范围较宽、结构简单、工作可靠、价格低廉、寿命长。
● 延时时间有0.4～180s和0.4～60s两种规格。
➢电动式：
● 包括同步电动机、减速齿轮机构、电磁离合系统及执行机
构。
● 延时时间长，可达数十小时，延时精度高。
● 结构复杂，体积较大。
➢电子式：
● 数字计数式，包括脉冲发生器、计数器、显示器、放大器
李自成
电气控制与PLC
第一章常用低压电器
➢直流接触器：远距离通断直流电路或控制直流电动机的频繁起停。 ➢工作原理：与交流接触器基本相同。
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章常用低压电器
接触器主要技术参数：
➢线圈电压 ➢主触点额定电流、额定电压 ➢辅助触点额定电流、对数 ➢接触器极数 ➢接触器机械寿命、电寿命
继电特性曲线： x2：继电器吸合值 x1：继电器释放值
继电器的重要参数：
➢返回系数：k＝x1/ x2
● 释放弹簧的松紧程度
● 铁心与衔铁间非磁性垫片的厚薄 ➢吸合时间：
线圈接受电信号到衔铁完全吸合所需的时间 ➢释放时间：
线电气信息学院
李自成
电气控制与PLC
直流为(70％～300％)IN
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章常用低压电器
过流电流继电器欠流电流继电器
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章常用低压电器
➢欠电流继电器：当电路电流过低时立即将电路切断
● 线圈电流大于或等于吸合整定电流时，继电器吸合 ● 线圈电流低于释放整定电流时，继电器释放 ● 动作电流整定范围：

低压电器知识大全之电气识图

U E 4.44 fN
U 4.44 fN
式中，U为线圈外加电压；E为线圈感应电动势； f为电压频率；φ 为气隙磁通；N为电磁线圈的匝数。
当电压频率f、电磁线圈的匝数N和线圈外加电压U为常数时，气隙磁通φ 也为常数，则电磁吸力F也为常数，即F与气隙δ 大小无关。实际上，考虑到漏磁通的影响，电磁吸力F 随气隙δ 的减少略有增加。交流电磁机构的吸力特性如图1-3所示。由于交流电磁机构的气隙磁通φ 不变，IN随气隙磁阻(也即随气隙δ )的变化成正比变化，所以交流电磁线圈的电流I与气隙 δ 成正比变化。
10 2 F B S 8
式中，F为电磁吸力（N）；B为气隙磁感应强度（T）； S为磁极截面积（m2 ）。
7
当铁心截面积S为常数时，电磁吸力 F与B2 成正比，也可认为F 与气隙磁通φ 2成正比。励磁电流的种类对吸力特性有很大影响。
对于具有电压线圈的交流电磁机构，设线圈外加电压U不变，交流电磁线圈的阻抗主要决定于线圈的电抗，若电阻忽略不计，则
吸力过大时，动、静触头接触时以及衔铁与铁心接触时的冲击力也大，会使触头和衔铁发生弹跳，导致触头的熔焊或烧毁，影响电器的机械寿命；吸力过小时，会使衔铁运动速度降低，难以满足高操作频率的要求。因此，吸力特性与反力特性必须配合得当。

3．交流电磁机构上短路环的作用
1－衔铁 2－铁心 3－线圈 4－短路环 (a)结构图图1-6 单相交流电磁铁铁心的短路环 *
1—动断(常闭)触点 2—动合(常开)触点
3—动铁心 4—静铁心 5—线圈电磁式电器结构示意图电磁机构
触头系统
1-衔铁 2-铁心 3-吸引线圈
1-衔铁 2-铁心 3-吸引线圈
图1-2 拍合式电磁机构

电工基础培训之常用低压电器

常用低压电器低压电器通常是指工作在交流1000V及以下与直流1200V及以下电路中的电器。

按照电器动作性质不同，低压电器可分为手控电器和自控电器两大类；按照是否有触点，低压电器还可分为有触点电器和无触点电器两大类。

1 低压开关常见的低压开关有刀开关、转换开关、自动空气开关及主令控制器等。

它们的作用主要是实现对电路进行接通或断开的控制。

多数作为机床电路的电源开关，有时也用来直接控制小容量电动机的通断工作。

1.1 刀开关刀开关又称闸刀开关，它是非自动切换开关中结构最简单，应用最广泛的一种低压电器。

其代表产品有HK系列瓷底胶盖开关及HH系列铁壳开关等。

刀开关又可分为两极和三极两种。

两极开关适用于交流50Hz500V以下的小电流电路，主要作为一般电灯、电阻和电热等回路的控制开关用；三极开关适当降低容量后，可作为小型电动机的手动不频繁操作控制开关使用，并具有短路保护作用。

1、瓷底胶盖刀开关瓷底胶盖刀开关又称开启式负荷开关，其结构及符号见图1－1。

HK系列瓷底胶盖刀开关的型号意义如下：实际应用中，用于普通照明电路，作为隔离或负载开关时，一般选择开关的额定电压大于或等于220V、额定电流大于或等于电路最大工作电流的两极开关。

用于电动机控制时，如果电动机功率小于5.5KW，可直接用于电动机的启动、停止控制；如果电动机功率大于5.5KW，则只能作为隔离开关使用。

选用时，应选择开关的额定电压大于或等于380V、额定电流大于电动机额定电流3倍的三极开关。

在安装开启式负荷开关时，应注意将电源进线装在静触座上，将用电负荷接在闸刀开关的下出线端上。

这样当开关断开时，闸刀和熔丝均不带电，保证更换熔丝安全。

闸刀在合闸状态时，手柄应向上，不可倒装或平装，以防止误合闸。

2、铁壳开关铁壳开关又称封闭式负荷开关,常用HH系列铁壳开关的结构及外形如图1－2所示。

HH系列铁壳开关的型号意义如下：1.2 组合开关组合开关又称转换开关,属于刀开关类型,其结构特点是用动触片代替闸刀,以左右旋转操作代替刀开关的上下分合操作,有单极、双极和多极之分。

低压电器基本知识

为了消除交流电磁铁产生的振动和噪声，在铁心的端面开一小槽，在槽内嵌入铜制短路环，如下图所示。

3 ．触头系统触头是电器的执行部分，起接通和分断电路的作用。

触头主要有两种结构形式：桥式触头和指形触头，具体如下图所示。

4．灭弧装置在大气中分断电路时，电场的存在使触头表面的大量电子溢出从而产生电弧。

电弧一经产生，就会产生大量热能。

电弧的存在既烧蚀触头金属表面，降低电器的使用寿命，又延长了电路的分断时间，所以必须迅速把电弧熄灭。

常用的灭弧方法：电动力灭弧、磁吹灭弧、金属栅片灭弧1-2 主令电器主令电器是一种专门发布命令、直接或通过电磁式电器间接作用于控制电路的电器。

常用来控制电力拖动系统中电动机的起动、停车、调速及制动等。

一、控制按钮控制按钮由按钮帽 1 、复位弹簧 2 、桥式触头 3 、4 、5 和外壳等组成，通常做成复合式，即具有动合触点和动断触点，其结构示意图见下图所示。

控制铵钮的种类很多，指示灯式按钮内可装入信号灯显示信号；紧急式按钮装有蘑菇形钮帽，以便于紧急操作；旋钮式按钮用于扭动旋钮来进行操作。

常见按钮的外形如下图所示：二、行程开关行程开关又称位置开关或限位开关。

它的作用与按钮相同，只是其触点的动作不是靠手动操作，而是利用生产机械某些运动部件上的挡铁碰撞其滚轮使触头动作来实现接通或分断电路的。

行程开关的结构分为 3 个部分：操作机构、触头系统和外壳，行程开关的外形及结构如下图所示行程开关的结构示意图行程开关的型号含义和电气符号如下图所示。

(a) 型号含义(b) 电气符号行程开关的型号含义和电气符号三、接近开关前述行程开关和微动开关均属接触式行程开关，工作时均有挡块与推杆的机械碰撞和触点的机械分合，在动作频繁时，容易发生故障，工作可靠性较低。

近年来，随着电子器件的发展和控制装置的需要，一些非接触式的行程开关应运而生，这类产品的特点是，当挡块运动时，无须与开关的部件接触即可发出电信号，故以其使用寿命长、操作频率高、动作迅速可靠而得到了广泛的应用。

常用低压电器基础知识

思考题：对于交流电磁机构线圈通电后，衔铁长时间被卡死不能吸合会产生什么后果？为什么？
2010-03
22
1.2 接触器
接触器是用来接通或切断电动机或其他负载主电路的一种控制电器。
1.2.1接触器的用途及分类
接触器最主要的用途是控制电动机的启动、反转、制动和调速等。它具有低电压释放保护功能，具有比工作电流大数倍乃至几十倍的接通和分断能力，但不能分断短路电流。它是一种执行电器。接触器种类很多，按驱动力不同可分为电磁式、气动式和液压式。按接触器主触点控制的电路中电流种类分为交流接触器和直流接触器两种。按其主触点的极数（即主触点的个数）来分有单极、双极、三极、四极和五极等多种。
2010-03
4
5
图1-1 常用低压控制电器分类
常用低压控制电器分类
接触器
交流接触器直流接触器电磁式继电器热继电器
继电器
时间继电器
温度继电器速度继电器压力继电器
开关电器行程开关
低压断路器
刀开关直动式滚动式微动式
电压继电器中间继电器电流继电器直流电磁式空气阻尼式电动式电子式
,此种结构多用于触点容量较大的交流电器中.图(d)是衔铁直线运动的
双E形直动式铁心,它多用于交流接触器、继电器中。
2010-03
15
对于直流电磁机构线圈流过直流电，铁心中不会产生涡流和磁滞损耗，铁心不会发热，只有线圈发热。为加工方便，通常直流电磁机构的铁心用整块钢块或工程纯铁制成，为使线圈散热良好，通常将线圈绕制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁心直接接触，易于散热.
第一章常用低压电器
1.1 电器的基本知识 1.2 接触器 1.3 继电器 1.4 开关电器 1.5 熔断器 1.6 主令电器

电气控制基础知识(低压电器和识图)

8.刀开关
刀开关又名闸刀，一般用于不需经常切断与闭合的交、直流低压(不大于500V)电路，在额定电压下其工作电流不能超过额定值。在机床上，刀开关主要用做电源开关，它一般不用来接通或切断电动机的工作电流。刀开关分单极、双极和三极，常用的三极刀开关长期允许通过电流有100 A、200 A、400A、 600 A 和1000 A 五种。目前生产的产品型号有HD(单投)和HS(双投)等系列。
在阅读和绘制电气原理图时应注意以下几点: ①电气原理图中各元器件的文字符号和图形符号必须按标准绘制和标注。同一电器的所有元件必须用同一文字符号标注。 ②电气原理图应按功能来组合，同一功能的电气相关元件应画在一起，但同一电器的各部件不一定画在一起。电路应按动作顺序和信号流程自上而下或自左向右排列。 ③电气原理图分主电路和控制电路，一般主电路在左侧，控制电路在右侧。 ④电气原理图中各电器应该是未通电或未动作的状态，二进制逻辑元件应是置零的状态，机械开关应是循环开始的状态，即按电路“常态”画出。 ⑤在电路图中每个接触器线圈下方画出两条竖直线，分成左、中、右三栏，把受其控制而动作的触头所处的图区号填入相应的栏内，对备而未用的触头，在相应的栏内用记号“×”标出或不标出任何符号。 ⑥在电路图中每个继电器线圈下方画出一条竖直线，分成左、右两栏，把受其控制而动作的触头所处的图区号填入相应的栏内。同样，对备而未用的触头，在相应的栏内用记号“×”标出或不标出任何符号。
低压保护电器：主要在低压配电系统及动力设备中起保护作用，如熔断器、热继电器等。 ③按动作原理可分为: 电磁式电器：它是根据电磁铁的原理工作的，如接触器、继电器等。
非电量电器：它是依靠外力（人力或机械力）或某种非电量的变化而动作的电器，如行程开关、按钮等。

常用低压用电器

2—1 常用低压电器低压电器是指工作电压在1000V一下或1200V以下的各种电器，这种电器种类繁多，功能多样，应用十分广泛。

下面介绍一些常用低压电器的功能、工作原理即在电路图中的图形符号和文字符号。

一、开关电器开关电器是指低压电器中作为不频繁的手动接触和分段电路的开关，或作为机床电路中电源的引入开关。

它包括刀开关，组合开关及自动开关等。

刀开关结构简单，手动操作，在低压控制柜中作为电源的引入开关。

在机床种组合开关和自动开关应用也很广泛。

1、组合开关组合开关又称转换开关。

它由动触头1、静触头2、方形转轴3、手柄4、定位机构及外壳等组成。

动、静触头叠装在数层绝缘壳内，其结构示意如图2—1所示。

当手柄由位置1转到位置2时，方轴带动各层动触片一起转动，使相应的静触头插入动触头中，便接通电路。

动触头有180°分布，也有90°分布的。

若各层动静触头选用不同的形式与分布、在转动手柄时，电路就有不同的通、断状态。

组合开关有单极，双极及多级之分，图2—1所示为三相（三级）开关。

组合开关在机床电气设备中主要作为电源引入开关，也可以来直接控制小容量异步电动机的非频繁地启动和停止。

刀开关和组合开关在电路中的图形符号与文字符号如图2—2所示。

2、自动开关自动开关又称自动空气开关。

当电路发生严重过载、短路以及施压故障时，能自动切断故障电路，有效的保护串联在它后面的电气设备。

在正常情况下，自动开关也可以不频繁的接通和断开电路及控制电动机直接起动，因此，自动开关是低压电路常用的具有保护环节的断合电器。

图2—3时自动开关的工作原理图，图中手动合闸操作机构未画出，自动开关处于合闸位置。

当过电流（短路）时，衔铁11吸合；欠电压时，衔铁7释放；过载时双金属片10向上弯曲；三者都通过杠杆5使搭钩3脱开。

由主触头1切断电路。

由于主触头系统要断开电路的短路电流，因此主触头由耐弧合金制成并带有栅片灭弧装置。

自动开关的图形符号及文字符号如图2—4所示。

低压电器的基础知识

二、电磁机构
电磁机构由线圈、铁心和衔铁组成，如图1-11所示。原理：当线圈通入电流之后，铁心和衔铁的端面上出现了不同极性的磁极，彼此相吸，使衔铁向铁心运动，由连动机构带动触头动作。
（一）铁心和衔铁的结构形式
常用的结构形式有E形、螺管式和拍合式等。
1.E形（含U形）电磁机构有单E形和双E形之分。
（四）常用灭弧措施
1.电动力灭弧
一般用于交流接触器等交流电器。桥式结构双断口触头系统就是在一个回路中有两个产
生和断开电弧的间隙。当触点打开时，在断口中产生电弧。
触头1和2在弧区内产生图中所示的磁场，根据左手定则，电弧电流受到一个向外的力F的作用，迅速离开触点而熄灭。
电弧的这种运动：（1）使电弧本身被拉长；
密接触的过程中迅速冷却；（2）金属栅片：片间是互相绝缘的，电弧进入栅片后，被截割成多段短弧，使每段短弧上的电压达不到燃弧电压。金属栅片为钢质，具有冷却作用，使电弧迅速熄灭。如图1-10所示。多用于低压交流开关电器。
图1-9 窄缝灭弧室的断面图
图1-10 栅片灭弧装置
1－动触头 2－静触头 3－栅片 4－栅片剖面
3.拍合式电磁机构
广泛用于直流继电器和直流接触器。有时也用于交流继电器。
（二）线圈
按通入线圈电源的种类不同，分为直流线圈和交流线圈。
按励磁形式，可分串联和并联两种。
电流线圈串接在主电路中，匝数较少，电流较大，常用扁铜条或粗铜线绕制；
电压线圈并接在电源上，匝数多，阻抗大，电流较小，
常用绝缘较好的电磁线绕制。从结构上来看，线圈可分为有骨架的和无骨架的两种。
（2）电弧穿越冷却介质时，受到较强的冷却作用；这都有助于熄灭电弧。最主要的还是两断口处的每一电极近旁，在交流过零时都能出现150～250V的介质绝缘强度。

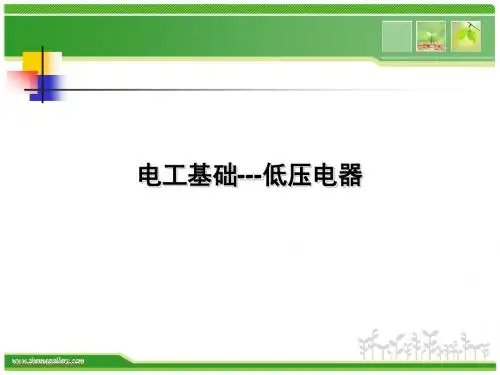

电工基础---低压电器宝典

温度继电器
压力继电器
电压继电器
第四节
熔断器
作用：短路和严重过载保护应用：串接于被保护电路的首端优点：结构简单，维护方便，价格便宜，体小量轻分类：瓷插式RC 螺旋式RL 有填料式RT 填料密封式RM 快速熔断器RS 自恢复熔断器RZ
符号：FR
瓷插式熔断器RC
螺旋式熔断器RL
选择：ＩeR≥Ｉed ＩeR：热继电器热元件的额定电流；Ｉed：电动机的额定电流。电路符号
三、时间继电器
作用：按整定时间长短通断电路分类：按构成原理分：电磁式电动式空气阻尼式晶体管式数字式按延时方式分：通电延时型断电延时型
三、时间继电器
符号：KT
(a)
(b)
(c)
(d)
(e)
3.常用低压电器的工作原理与应用
1．交流接触器参数说明
3、接触器的主要技术指标额定电压交流接触器： 127、220、380、500V 直流接触器： 110、220、440V 额定电流
交流接触器：5、10、20、40、60、100、150、250、400、 600A 直流接触器：40、80、100、150、250、400、600A 吸引线圈额定电压交流接触器：36、110（127）、220、380V
有填料式熔断器RT
快速熔断器RS
自恢复熔断器RZ
第五节
主令电器
作用：发送控制命令或信号的电器分类：控制按钮万能转换开关
主令控制器
行程开关接近开关
控制按钮：SB
控制按钮：SB
行程开关：SQ
滚轮式行程开关
a)
b)
SQ
1-滚轮 2-上转臂 3-盘形弹簧
