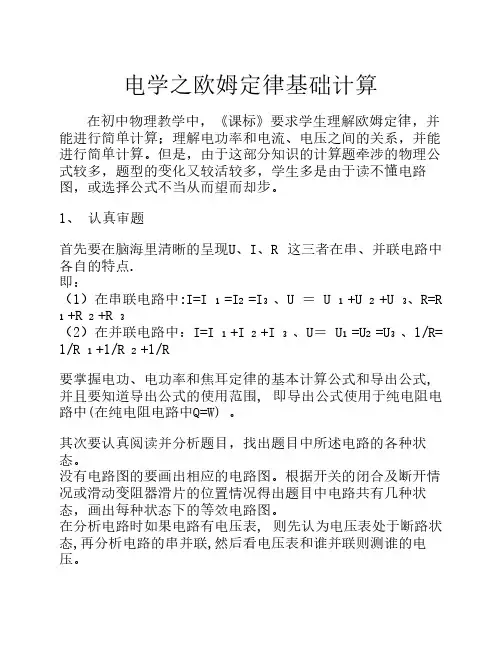

下载文档原格式
电学之欧姆定律基础计算在初中物理教学中，《课标》要求学生理解欧姆定律，并能进行简单计算；理解电功率和电流、电压之间的关系，并能进行简单计算。
但是，由于这部分知识的计算题牵涉的物理公式较多，题型的变化又较活较多，学生多是由于读不懂电路图，或选择公式不当从而望而却步。
1、 认真审题首先要在脑海里清晰的呈现U、I、R 这三者在串、并联电路中各自的特点.即：（1）在串联电路中:I=I 1 =I2 =I3 、U ＝ U 1 +U 2 +U 3、R=R 1 +R 2 +R 3（2）在并联电路中：I=I 1 +I 2 +I 3 、U＝ U1 =U2 =U3 、1/R= 1/R 1 +1/R 2 +1/R要掌握电功、电功率和焦耳定律的基本计算公式和导出公式,并且要知道导出公式的使用范围, 即导出公式使用于纯电阻电路中(在纯电阻电路中Q=W) 。
其次要认真阅读并分析题目，找出题目中所述电路的各种状态。
没有电路图的要画出相应的电路图。
根据开关的闭合及断开情况或滑动变阻器滑片的位置情况得出题目中电路共有几种状态，画出每种状态下的等效电路图。
在分析电路时如果电路有电压表, 则先认为电压表处于断路状态,再分析电路的串并联,然后看电压表和谁并联则测谁的电压。
2、 解答计算1、找电源及电源的正极。
2、看电流的流向。
要注意以下几个问题：（ 1）电路中的电流表和开关要视为导线， 电压表视为断路(开路)；（ 2）要注意各个电键当前是处于那种状态；（ 3） 如果电流有分支， 要注意电流是在什么地方开始分支， 又是在什么地方汇聚。
3、 判断电路的联接方式。
一般分为串联和并联， 但有些电路是串并、联的混联电路。
若不是串联的，一定要理清是哪几个用电器并联，如果还是混联的，还要分清是以串联为主体的混联电路，还是以并联为主体的混联电路。
4、若电路中连有电压表和电流表，判断它们分别是测什么地方的电压和电流强度。
5、找出已知量和未知量， 利用电学中各物理量之间的关系：即我们平时所说的电路特点； 欧姆定律； 电功和电功率相关表达式；焦耳定律。

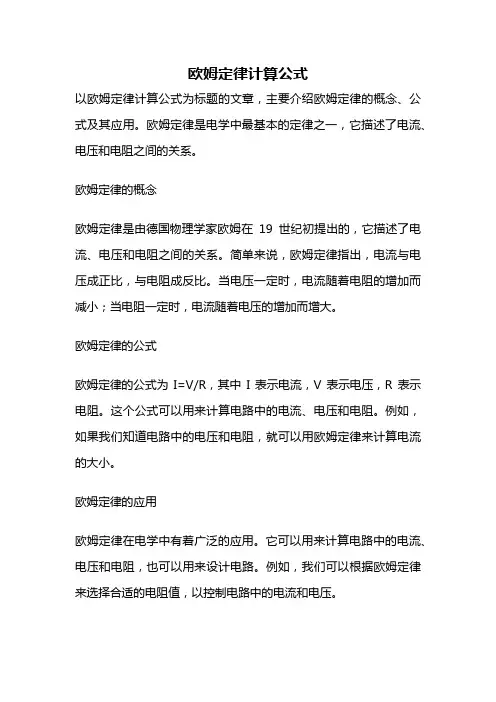

欧姆定律计算公式以欧姆定律计算公式为标题的文章，主要介绍欧姆定律的概念、公式及其应用。
欧姆定律是电学中最基本的定律之一，它描述了电流、电压和电阻之间的关系。
欧姆定律的概念欧姆定律是由德国物理学家欧姆在19世纪初提出的，它描述了电流、电压和电阻之间的关系。
简单来说，欧姆定律指出，电流与电压成正比，与电阻成反比。
当电压一定时，电流随着电阻的增加而减小；当电阻一定时，电流随着电压的增加而增大。
欧姆定律的公式欧姆定律的公式为I=V/R，其中I表示电流，V表示电压，R表示电阻。
这个公式可以用来计算电路中的电流、电压和电阻。
例如，如果我们知道电路中的电压和电阻，就可以用欧姆定律来计算电流的大小。
欧姆定律的应用欧姆定律在电学中有着广泛的应用。
它可以用来计算电路中的电流、电压和电阻，也可以用来设计电路。
例如，我们可以根据欧姆定律来选择合适的电阻值，以控制电路中的电流和电压。
欧姆定律还可以用来解决电路中的问题。
例如，如果我们知道电路中的电流和电阻，就可以用欧姆定律来计算电压的大小。
同样地，如果我们知道电路中的电压和电阻，就可以用欧姆定律来计算电流的大小。
除了在电学中的应用，欧姆定律还可以用来解决其他问题。
例如，在机械学中，欧姆定律可以用来描述弹簧的伸长量与施加的力之间的关系。
总结欧姆定律是电学中最基本的定律之一，它描述了电流、电压和电阻之间的关系。
欧姆定律的公式为I=V/R，它可以用来计算电路中的电流、电压和电阻。
欧姆定律在电学中有着广泛的应用，它可以用来设计电路、解决电路中的问题等。
除了在电学中的应用，欧姆定律还可以用来解决其他问题。

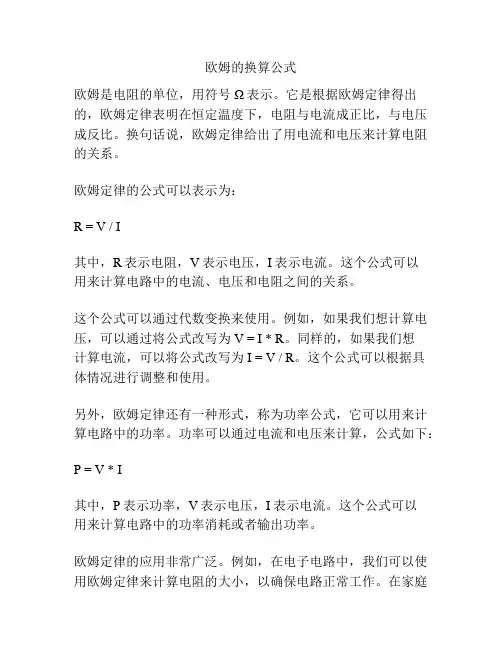

欧姆的换算公式欧姆是电阻的单位，用符号Ω表示。
它是根据欧姆定律得出的，欧姆定律表明在恒定温度下，电阻与电流成正比，与电压成反比。
换句话说，欧姆定律给出了用电流和电压来计算电阻的关系。
欧姆定律的公式可以表示为：R = V / I其中，R表示电阻，V表示电压，I表示电流。
这个公式可以用来计算电路中的电流、电压和电阻之间的关系。
这个公式可以通过代数变换来使用。
例如，如果我们想计算电压，可以通过将公式改写为V = I * R。
同样的，如果我们想计算电流，可以将公式改写为I = V / R。
这个公式可以根据具体情况进行调整和使用。
另外，欧姆定律还有一种形式，称为功率公式，它可以用来计算电路中的功率。
功率可以通过电流和电压来计算，公式如下：P = V * I其中，P表示功率，V表示电压，I表示电流。
这个公式可以用来计算电路中的功率消耗或者输出功率。
欧姆定律的应用非常广泛。
例如，在电子电路中，我们可以使用欧姆定律来计算电阻的大小，以确保电路正常工作。
在家庭用电中，我们也可以使用欧姆定律来计算电路中的功率，以确保电路的安全性。
此外，欧姆定律还可以用于计算电磁感应中的电阻。
例如，当在电阻中通过电流时，会产生热量，这种现象被称为焦耳效应。
焦耳效应的强弱可以通过欧姆定律来计算。
总结起来，欧姆的换算公式是根据欧姆定律得出的，用来计算电阻、电流和电压之间的关系。
它在电路设计、电子电路、家庭用电以及电磁感应中都有广泛的应用。
理解和熟练运用这个公式对于理解电路原理和解决电路问题非常重要。
欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。
当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。
3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。
当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。
二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。
2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。
三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。
当 R2 取最小值时，电压表的读数为 9V。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。
四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。

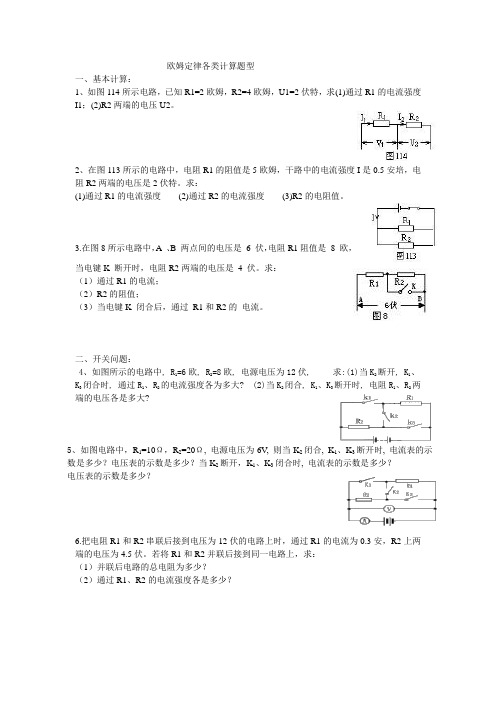

欧姆定律各类计算题型一、基本计算：1、如图114所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求(1)通过R1的电流强度I1；(2)R2两端的电压U2。
2、在图113所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特。
求：(1)通过R1的电流强度(2)通过R2的电流强度(3)R2的电阻值。
3.在图8所示电路中，A 、B 两点间的电压是6 伏，电阻R1 阻值是8 欧，当电键K 断开时，电阻R2 两端的电压是4 伏。
求：（1）通过R1 的电流；（2）R2 的阻值；（3）当电键K 闭合后，通过R1 和 R2 的电流。
二、开关问题：4、如图所示的电路中, R1=6欧, R2=8欧, 电源电压为12伏, 求:(1)当K2断开, K1、K3闭合时, 通过R1、R2的电流强度各为多大? (2)当K2闭合, K1、K3断开时, 电阻R1、R2两端的电压各是多大?5、如图电路中，R1=10Ω，R2=20Ω, 电源电压为6V, 则当K2闭合, K1、K3断开时, 电流表的示数是多少？电压表的示数是多少？当K2断开，K1、K3闭合时, 电流表的示数是多少？电压表的示数是多少？6.把电阻R1和R2串联后接到电压为12伏的电路上时，通过R1的电流为0.3安，R2上两端的电压为4.5伏。
若将R1和R2并联后接到同一电路上，求：（1）并联后电路的总电阻为多少？（2）通过R1、R2的电流强度各是多少？三、滑阻类计算： 一、串联型1、如右图，电源电压为18V ，R 2是0~50Ω的变阻器，合上S 后，A 表示数为0.5A ，V 表示数为5V ，求（1）R 1和变阻器接入电路中部分的电阻是多少。
⑵如果A 表的量程是0~0.6A ，V 表的量程是0~15V ，为了使电表不致被损坏，滑动变阻器2（1（234、一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V 且保持不变，电阻R 1=8Ω，滑动变阻器R 2的最大阻值为10Ω。
深圳龙文一对一九年级物理《17.2欧姆定律》基础计算题题（人教版附答案）1、如图所示的电路中，电阻R1为5Ω．当开关S断开时，电流表的示数为2A；当开关S闭合时，电流表的示数为2.5A，此时灯泡L正常发光．求：（电源电压保持不变）（1）电源电压U；（2）灯泡正常发光时的电阻R2．（3）灯泡正常发光时整个电路的总电阻R．2、如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。
闭合开关S，电压表的示数如图乙所示。
（1）求通过电阻R1的电流；（2）求电阻R2的阻值；3、如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω。
闭合开关S，灯L正常发光．则（1）灯泡正常发光时的电阻？（2）电流表的示数是多少？（3）电源电压是多大？4、有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1＝12 Ω，R2＝6 Ω，闭合开关后，通过R1的电流为2 A.求：(1)R1两端的电压；(2)通过R2的电流．5、如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：（1）在重物下落的过程中，压力传感器的电阻是多少？（2）在撞击过程中，样品受到的最大撞击力是多少？6、如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求（1）通过电阻R1的电流；（2）电阻R2的阻值．7、如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．8、在如图所示的电路中，电源电压U=8V，且保持不变，R1=10Ω，R2=40Ω．试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？9、如图29所示，电源两端电压为9V并保持不变，电阻R1的阻值为12Ω．当开关S闭合时，通过电阻R2的电流是0.25A。

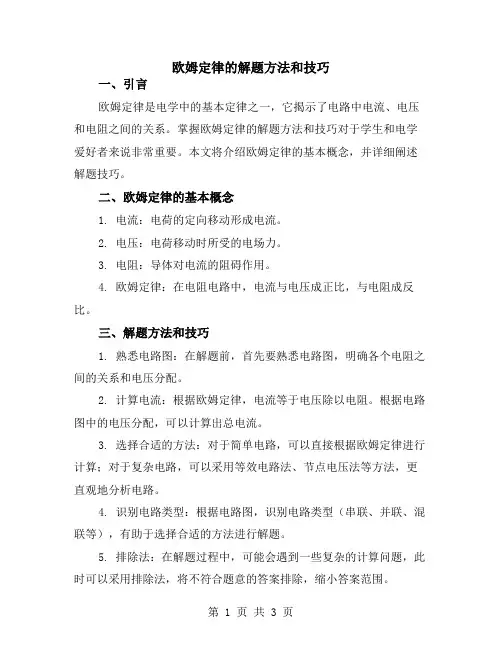

欧姆定律的解题方法和技巧一、引言欧姆定律是电学中的基本定律之一，它揭示了电路中电流、电压和电阻之间的关系。
掌握欧姆定律的解题方法和技巧对于学生和电学爱好者来说非常重要。
本文将介绍欧姆定律的基本概念，并详细阐述解题技巧。
二、欧姆定律的基本概念1. 电流：电荷的定向移动形成电流。
2. 电压：电荷移动时所受的电场力。
3. 电阻：导体对电流的阻碍作用。
4. 欧姆定律：在电阻电路中，电流与电压成正比，与电阻成反比。
三、解题方法和技巧1. 熟悉电路图：在解题前，首先要熟悉电路图，明确各个电阻之间的关系和电压分配。
2. 计算电流：根据欧姆定律，电流等于电压除以电阻。
根据电路图中的电压分配，可以计算出总电流。
3. 选择合适的方法：对于简单电路，可以直接根据欧姆定律进行计算；对于复杂电路，可以采用等效电路法、节点电压法等方法，更直观地分析电路。
4. 识别电路类型：根据电路图，识别电路类型（串联、并联、混联等），有助于选择合适的方法进行解题。
5. 排除法：在解题过程中，可能会遇到一些复杂的计算问题，此时可以采用排除法，将不符合题意的答案排除，缩小答案范围。
6. 单位统一：在解题过程中，一定要注意各个物理量的单位统一，避免因单位不同导致错误。
7. 细心审题：在解题时，一定要细心审题，确保每个步骤都正确，避免因粗心导致的错误。
四、例题解析下面通过一个例题，展示如何运用欧姆定律的解题方法和技巧。
例题：一个简单的串联电路，其中有两个电阻R1和R2，电源电压为12V，求电路中的电流。
解法：1. 熟悉电路图：两个电阻串联，电路中的总电流等于两个电阻上电压之和除以总电阻。
2. 计算电流：根据欧姆定律，电流等于电压除以电阻，即 I = U / R。
在这个电路中，总电压为12V，总电阻为R1+R2，因此可计算出电路中的电流为I=U/R=12/(R1+R2)A。
3. 选择合适的方法：本题比较简单，可以直接根据欧姆定律进行计算。
4. 结果：根据计算结果，可知电路中的电流为0.5A。

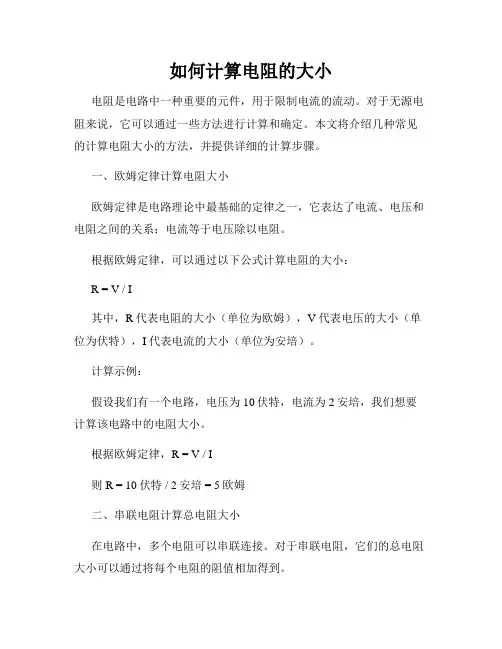

如何计算电阻的大小电阻是电路中一种重要的元件，用于限制电流的流动。
对于无源电阻来说，它可以通过一些方法进行计算和确定。
本文将介绍几种常见的计算电阻大小的方法，并提供详细的计算步骤。
一、欧姆定律计算电阻大小欧姆定律是电路理论中最基础的定律之一，它表达了电流、电压和电阻之间的关系：电流等于电压除以电阻。
根据欧姆定律，可以通过以下公式计算电阻的大小：R = V / I其中，R代表电阻的大小（单位为欧姆），V代表电压的大小（单位为伏特），I代表电流的大小（单位为安培）。
计算示例：假设我们有一个电路，电压为10伏特，电流为2安培，我们想要计算该电路中的电阻大小。
根据欧姆定律，R = V / I则 R = 10伏特 / 2安培 = 5欧姆二、串联电阻计算总电阻大小在电路中，多个电阻可以串联连接。
对于串联电阻，它们的总电阻大小可以通过将每个电阻的阻值相加得到。
计算示例：假设我们有三个串联的电阻，其阻值分别是2欧姆、3欧姆和4欧姆，我们想要计算它们的总电阻大小。
则总电阻大小 R = 2欧姆 + 3欧姆 + 4欧姆 = 9欧姆三、并联电阻计算总电阻大小在电路中，多个电阻也可以并联连接。
对于并联电阻，它们的总电阻大小可以通过以下公式计算：1/R = 1/R1 + 1/R2 + 1/R3 + ...其中，R代表总电阻的大小，R1、R2、R3等代表各个并联电阻的阻值。
计算示例：假设我们有三个并联的电阻，其阻值分别是2欧姆、3欧姆和4欧姆，我们想要计算它们的总电阻大小。
根据公式 1/R = 1/R1 + 1/R2 + 1/R3则总电阻大小为 1/R = 1/2 + 1/3 + 1/4 = 0.5 + 0.33 + 0.25 = 1.08R = 1 / 1.08 ≈ 0.93欧姆四、电阻色环计算电阻大小在电阻上通常可以看到彩色的环带，这些环带代表着电阻的阻值。
根据国际标准，电阻的色环顺序分别代表数字0-9，颜色从黑到白表示0-9。
欧姆定律极值范围计算欧姆定律是电学基础中的重要定理，描述了电阻、电压和电流之间的关系。
在电路设计和维护中，欧姆定律经常被使用，计算电路的功率、电阻和电流等参数。
在欧姆定律中，极值范围的计算也是很重要的一部分。
欧姆定律的公式为I = V/R，其中I是电流，单位为安培；V是电压，单位为伏特；R是电阻，单位为欧姆。
在这个公式中，电流和电压之间成正比，电流和电阻之间成反比。
当我们需要计算欧姆定律中的极值范围时，通常需要考虑两个方面。
第一方面是电流的极值范围，第二个方面是电压和电阻的极值范围。
我们分别来看一下这两个方面。
1. 电流的极值范围在欧姆定律中，电流的极值范围通常由以下两个因素决定：(1) 电源的最大输出电流：所有的电源都有一个最大输出电流，超过这个电流则可能会损坏电源或电路。
在计算电路的电流时，通常需要将这个最大输出电流考虑在内。
例如，如果一个电源的最大输出电流为10安培，而电路中的电阻为1欧姆，则根据欧姆定律，电路中的最大电流为10安培。
(2) 电路中的最小电阻：当电路中的电阻太小时，电路的电流会变得非常大，这可能会导致电路短路、电源烧坏等问题。
因此，当我们计算电路的电流时，通常需要将电路中的最小电阻考虑在内。
例如，如果一个电路的电源电压为5伏特，而电路中的最小电阻为0.1欧姆，则根据欧姆定律，电路中的最大电流为50安培。
因此，当我们需要计算电路中的电流时，通常需要考虑电源的最大输出电流和电路中的最小电阻，以避免过大的电流对电路和设备的损害。
2. 电压和电阻的极值范围在欧姆定律中，电压和电阻的极值范围通常由以下两个因素决定：(1) 电源的最大输出电压：所有的电源都有一个最大输出电压，超过这个电压则可能会损坏电源或电路。
在计算电路的电压时，通常需要将这个最大输出电压考虑在内。
例如，如果一个电源的最大输出电压为20伏特，而电路中的电阻为10欧姆，则根据欧姆定律，电路中的最大电流为2安培。
(2) 电路中的最大电阻：当电路中的电阻太大时，电路的电流会变得非常小，这可能会导致电路无法正常工作。
串并联电路计算班级姓名练一练1、电阻R1=4Ω，R2=6Ω串联后的总电阻为Ω，电阻串联越多总阻值越，串联总电阻一定各电阻；将它们并联后的总电阻为Ω，电阻并联得越多总阻值越，并联总电阻一定各电阻。
2、两电阻之比是R1∶R2=2∶5，当把它们串联在电路中使用时，通过它们的电流之比是，它们两端的电压之比是。
如果把它们并联在电路中，通过它们的电流之比是，这时它们两端的电压之比是。
3、把阻值为9Ω且粗细均匀的电阻线等分成三段，每段电阻线的电阻为Ω．若再把这三段电阻线的两端并合在一起，电阻为Ω。
4、5个20欧的电阻并联后的总电阻是欧。
5、一段导体两端电压2V时，导体中的电流为0.5 A，该导体的电阻是欧；如果将导体两端电压增大到4V时，该导体的电阻是欧，通过导体中电流为A。
典型例题：1、如图所示的电路中，A、B两端的电压是6V，灯L1的电阻是12Ω，通过的电流是0.1A，求：(1)通过灯L2的电流；(2)灯L1两端的电压；(3)灯L2两端的电压和灯L2的电阻。
2、如图所示的电路中，电阻R2的阻值为24欧。
闭合开关S，电流表A1的示数为0.3安，电流表A的示数为0.8安。
求：（1）电源电压;（2）电阻R1的阻值。
3、如图所示电路中，R2=30欧，当S断开时，电流表示数为0.2安，当S闭合时，电流表示数为0.5安。
求：（1）、电源电压。
（2）、R1的大小。
4、一只阻值为10欧的电铃，当它接在6伏的电源上时刚好正常工作。
现电源电压为18伏，要想使电铃正常工作，那么电路中必须怎样联一个多大的电阻？（画出电路图再计算）难题：有两个电阻，一个标有“10Ω1A”，另一个标有“15Ω0.6A”，（1）将这两个电阻串联后接到某个电源两端，问电源电压最大不能超过多少？每个电阻两端的电压分别为多少？（2）将这两个电阻并联后接到某个电源两端，问电源电压最大不能超过多少？此时干路中电流为多少安？课后练习：1、已知R1=4Ω，R2=6Ω，把它们串联在电路中，则总电阻是Ω。
欧姆定律的简单计算1．某金属导体两端电压是6伏，通过它的电流是0.2安，该导体的电阻是欧。
若加在它两端的电压增加到12伏，通过这个导体电流为安，电阻是欧。
2．一个25欧的电阻与50欧的电阻串联后接在电压是15伏的电路中，通过它们的电流是安；如果把这两个电阻并联后接到同一电源上，通过这两个电阻的总电流是安。
3．电阻R1=5欧，R2=10欧，串联后接在电压为9伏的电路中，通过R1中的电流是安，R2两端的电压是伏。
4．某定值电阻的阻值是3欧，通过它的电流是1.2安，若用电压表测量这个电阻两端的电压，电压表有"＋"、"3"和"15"两个接线柱，问应使用哪两个接线柱？5.一个定值电阻两端加6伏电压时，通过它的电流为0.3安，如果电压增大到18伏时，能否用量程为0～0.6安的电流表来测量通过它的电流？6．把阻值为2欧的电阻R1与阻值为5欧的电阻R2并联起来接在电源上，R1、R2两端电压之比为；通过R1、R2两个电阻的电流之比为。
7．两盏小灯泡串联后接在电压是12伏的电路中，已知灯L1的电阻是16欧，灯L2两端的电压是4伏，求通过灯L1的电流和灯L2的电阻各是多大？8．两个电阻并联在电源两端，其中R1＝60欧，Ｒ２＝40欧，通过R2的电流是0.3安，求电源电压；通过R1的电流；9．将阻值分别为R1=3欧、R2=6欧的两个电阻并联在电源上，用电流表测出干路中的电流是1.5安，试问：（1）每个电阻两端的电压？（2）通过每个电阻的电流？10．把R1和R2串联后接在电压是6伏的电源上，通过R1的电流是0.2安，R2两端的电压是4伏。
现将R1和R2并联接在同一个电源上，问并联后通过R1、R2的电流各是多大？11．如图所示的电路，电路两端的电压U保持不变，电阻R1的阻值是40欧。
当开关S闭合时，电流表的示数是0.4安；当开关S断开时，电流表的示数是0.1安，试求：（1）当S闭合时，通过R1的电流；（2）电源电压U；（3）R2的阻值开关通断改变电路连接的计算练习（要求写出必要的文字说明及解题过程，如用导出公式需写出原始公式）1、电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电流表示数是0.3A ，求：1）电源电压2）S1、S2都闭合时，电流表示数是多少？2. 如图所示的电路中, R1=6欧, R2=8欧, 电源电压为12伏, 求:(1)当K2断开, K1、K3闭合时, 通过R1、R2的电流强度各为多大?(2)当K2闭合, K1、K3断开时, 电阻 R1、R2两端的 电压各是多大?3.如图12所示，电源电压为6V ，并保持不变，(1)当S 1、S 2闭合，S 3断开时，电流表示数为0.5A ，则R 1的电阻值为?(2)当S 1、S 3断开，S 2闭合时，电压表示数为4V 。
欧姆定律计算练习题1、如右图所示，电源电压保持不变， R = 15Q ，若在电路中再串联 一个阻值为60 Q 的电阻，电流表的示数为0.2A 。
要使电流表的示数增大为1.2A ，需在图中如何连接 电阻？阻值为多大？2、如图所示的电路中，A 、B 两点间的电压是 R i =4Q,电阻R i 两端的电压是2V ， 求：R i 中的电流强度和电阻R 2。
R i =5 Q,当开关 S 闭合时，I =0.6A ，I i =0.4A ，仏至一i4、如图所示的电路中，电流表示数为 0. 3A ， 电阻R i =40 Q, R 2=60 Q,求：干路电流I 。
5、如图所示的电路中，电源电压若保持不变。
R i =4 Q ，R 3=6Q o⑴、如果开关S i 、S 2都断开时，电流表示数为 0.6A ，那么 电源电压多大？⑵、如果开S i 、S 2都闭合时，电流表示数为2A ，那么R 2的 阻值是多大？6、如图示的电路中，电源电压为6V ，且保持不变，电阻R i 、 R 2、R 3的阻值分别为8 Q 、4Q 、i2Qo 求：⑴、如果开关S i 、S 2都断开时，电流表电压表的示数是 多大？⑵、如果开关S i 、S 2都闭合时，电流表的示数是多大？3、如图所示的电路中求R 2的电阻值。
6V ，7、有一电阻为20Q的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V,要把电灯接在这个电源上，需要给它串联一个多大的电阻？（无图）8、如图所示，R i=10 Q,滑动变阻器R2的阻值变化范围是0~20Q o当滑片P移至R2的最左端时，电流表示数为0. 6A 当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？—肿9、右图所示，R i=10 Q,将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A o 求：⑴、电阻R i两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电tR210、右图所示，电源的电压为6V保持不变，电阻R i=5Q，变阻器的最大阻值是10 Q。
电工八大公式电工八大公式是电工学习中非常重要的基础知识，它们是用来计算电流、电压、功率、电阻等电路参数的公式。
下面我将逐一介绍这些公式的含义和用法。
一、欧姆定律欧姆定律是电工八大公式中最基础的公式，它表达了电流、电压和电阻之间的关系。
根据欧姆定律，电流（I）等于电压（U）除以电阻（R），即I=U/R。
这个公式告诉我们，在电阻不变的情况下，电流随电压的增加而增加，随电阻的增加而减小。
二、功率公式功率公式描述了电路中的功率与电流和电压的关系。
根据功率公式，功率（P）等于电流（I）乘以电压（U），即P=UI。
这个公式告诉我们，功率与电流和电压成正比，当电流或电压增大时，功率也会相应增大。
三、欧姆定律的变体公式欧姆定律的变体公式是根据欧姆定律推导出来的，用来计算电流、电压和电阻中的任意一个未知量。
例如，如果已知电流和电阻，可以用U=IR来计算电压；如果已知电压和电阻，可以用I=U/R来计算电流；如果已知电压和电流，可以用R=U/I来计算电阻。
四、串联电阻公式串联电阻公式用来计算串联电路中总电阻。
在串联电路中，电阻依次连接在一起，电流只能依次通过每个电阻，所以总电阻等于各个电阻之和。
即Rt=R1+R2+R3+...+Rn。
五、并联电阻公式并联电阻公式用来计算并联电路中总电阻。
在并联电路中，电流可以同时通过每个电阻，所以总电阻等于各个电阻的倒数之和的倒数。
即1/Rt=1/R1+1/R2+1/R3+...+1/Rn。
六、电功率公式电功率公式用来计算电路中的功率。
在直流电路中，电功率等于电流乘以电压；在交流电路中，电功率等于电流乘以电压的有效值再乘以功率因数。
即P=UI或P=UIcosθ。
七、电能公式电能公式用来计算电路中的电能消耗。
电能等于电功率乘以时间，即E=Pt。
这个公式告诉我们，电能消耗与电功率和使用时间成正比，当电功率或使用时间增大时，电能消耗也会相应增大。
八、电压分压公式电压分压公式用来计算串联电路中的电压分配。
如何计算电阻的电压在电路中，电阻是一个关键的元件，它用于控制电流的流动。
我们经常需要计算电阻上的电压，来帮助我们理解电路的工作原理。
本文将介绍如何准确计算电阻的电压，并解释计算的方法。
一、欧姆定律简介欧姆定律是电路分析中最基本的定律之一，它描述了电流、电势差和电阻之间的关系。
根据欧姆定律，当电阻不变时，电流和电阻上的电压成正比，表达式为 V = I * R，其中 V 是电压（单位为伏特），I 是电流（单位为安培），R 是电阻（单位为欧姆）。
二、单一电阻的电压计算方法对于一个电路中只有一个电阻的情况，我们可以使用欧姆定律来计算电阻上的电压。
首先，需要确定电路中的电流数值和电阻数值。
然后，将欧姆定律中的公式 V = I * R 进行代入计算，即可得到电阻上的电压数值。
例如，如果电流为2安培，电阻为5欧姆，那么电压的计算结果为V = 2 * 5 = 10伏特。
三、并联电阻的电压计算方法当电路中存在多个并联连接的电阻时，电路的总电流将会分流到各个电阻上。
根据基尔霍夫定律，我们可以将总电流分为每个支路上的电流之和。
然后，利用每个支路上的电流和对应的电阻值，使用欧姆定律计算各个电阻上的电压。
具体计算方法如下：1. 确定电路的总电流数值。
2. 计算每个支路上的电流，根据基尔霍夫定律，支路电流之和等于总电流。
3. 使用欧姆定律进行计算，得到每个电阻上的电压数值。
举例说明，假设电路中有两个并联电阻：R1 和 R2。
总电流为3安培，R1 电阻为4欧姆，R2 电阻为6欧姆。
首先，根据基尔霍夫定律计算支路电流，假设支路1电流为 I1，支路2电流为 I2，可得 I1 + I2 = 3。
然后，根据欧姆定律计算各个电阻上的电压，即 V1 = I1 * R1，V2 = I2 * R2。
通过计算得到支路1电流为 1.2 安培，支路2电流为 1.8 安培。
再代入计算电压，可得 V1 = 1.2 * 4 = 4.8 伏特，V2 = 1.8 * 6 = 10.8 伏特。
欧姆定律基础计算
1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：
（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压
2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：
（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大
3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9
伏特，求：
（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压
4.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：
（1）灯泡L2两端的电压（2）电路中的电流
（3）灯泡L2的电阻（4）该电路的总电阻
5.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：
（1）灯泡L2两端的电压（2）电路中的电流
（3）灯泡L1的电阻（4）该电路的总电阻
6.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：
(1)L1和L2并联后的等效电阻(2)灯泡L1中通过的电流
(3)灯泡L2中通过的电流(4)L2的电阻
7.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：
(1)L2的电阻(2)灯泡L1中通过的电流
(3)两灯并联后的等效(4) 电阻干路总电流
8.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：
(1)两灯并联后的等效电阻(2)L2的电阻
(3)灯泡L1中通过的电流(4) L1的电阻
9.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，
求：
(1)两灯的电阻(2)两灯并联后的总电阻(3)干路总电流
10.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，
求：
(1)电源电压(2)灯泡L1中通过的电流
(3)灯泡L2中通过的电流(4)灯泡L2的电阻。
