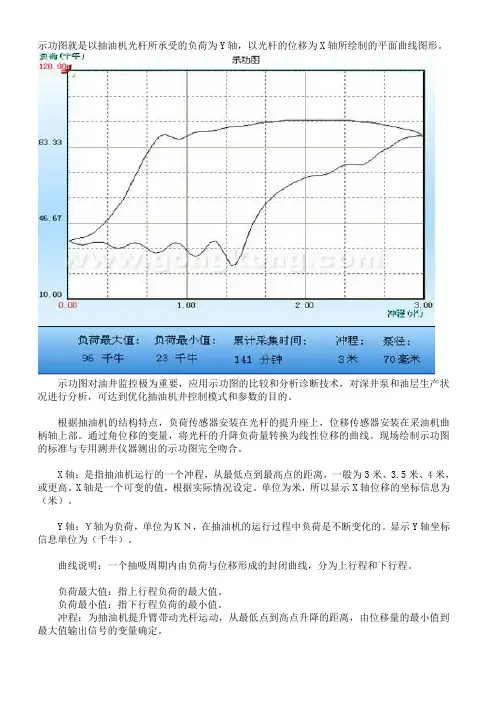

示功图的分析解释标准图形的规律总结如下：图形左面竖线专门用于分析井下泵泵阀问题，是诊断游动阀、固定阀是否漏失的关键，呈垂直线，上下阀不漏，上阀漏失时，左上角呈圆弧形缺损；下阀漏失时，左下角呈圆弧形缺损。
左上图为正常泵功图，泵阀不漏，泵效高，出油好。
右上图为游动阀关闭迟缓，油井减产。
左下图为游动阀漏失时所测的图，图的左上角角度越大漏失越严重，油井严重减产，必须及早换泵。
右下图油井生产正常，出油很好，只是游动阀受砂影响，稍有漏失。
左上图为油井结蜡，产量下降；判断结蜡程度可以在图的右侧上部观察，结蜡严重的很宽。
右上图为管线堵塞或是井口闸门没有打开，泵工作正常但站上不见油。
左下图为油稠井，这是因为油稠井抽油杆运动速度较快时会增大载荷，近冲程死点时运动速度慢，附加载荷小，为此一般采用降粘措施生产较好，抽油参数应选择慢冲数为宜。
左下图还存在上下泵阀不严的问题，应及早安排检泵。
右下图为泵挂深、冲数较快是的井下泵功图，泵工作正常，泵阀不漏，出油好。
左上图为固定阀严重漏失，不出油，虚线为泵的固定阀或阀座被刺坏时的特征，若固定阀漏失时有下漏失角。
右上图为出油不好，下冲程终点前发生碰泵，应先上提防冲距，可以改善排液情况。
左下图为固定阀稍漏失的减产泵功图。
右下图稍碰泵，泵阀正常，油井出油。
左上图为柱塞与衬套之间的间隙已磨大，对于高含水的排液井，泵的间隙容易磨损变大。
右上图为衬套组合的泵上部衬套被“拉槽”。
是发生拉槽窜漏时的常见图。
左下图为防冲距过大时柱塞上行脱出工作筒，油井减产或不出油。
右下图泵阀正常，只是上行末端发生碰挂现象或是上部提环与炉头碰挂，要下放防冲距ΔS。
左上图为泵的衬套严重磨损，而上下泵阀不漏，不出油。
有上图为油管螺纹严重漏失或是油管被严重腐蚀穿孔，这种情况多数井不出油，必须更换油管。
左上图为供液不足的低沉没度井的正常井下泵功图。
随着动液面的下降，功图的充满程度越来越差，曲线3向虚线2，1方向变化；停抽后动液面上升，图形充满增多。
