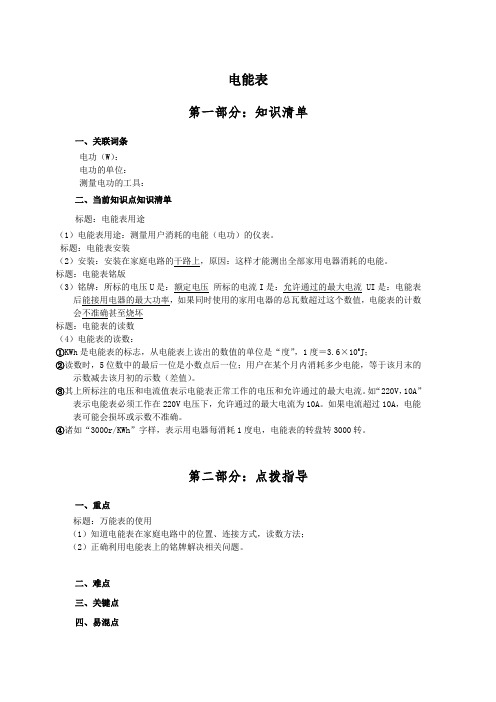

电能表第一部分：知识清单一、关联词条电功（W）：电功的单位：测量电功的工具：二、当前知识点知识清单标题：电能表用途（1）电能表用途：测量用户消耗的电能（电功）的仪表。
标题：电能表安装（2）安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
标题：电能表铭版（3）铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流 UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏标题：电能表的读数（4）电能表的读数：①KWh是电能表的标志，从电能表上读出的数值的单位是“度”，1度＝3.6×106J；②读数时，5位数中的最后一位是小数点后一位；用户在某个月内消耗多少电能，等于该月末的示数减去该月初的示数（差值）。
③其上所标注的电压和电流值表示电能表正常工作的电压和允许通过的最大电流。
如“220V，10A”表示电能表必须工作在220V电压下，允许通过的最大电流为10A。
如果电流超过10A，电能表可能会损坏或示数不准确。
④诸如“3000r/KWh”字样，表示用电器每消耗1度电，电能表的转盘转3000转。
第二部分：点拨指导一、重点标题：万能表的使用（1）知道电能表在家庭电路中的位置、连接方式，读数方法；（2）正确利用电能表上的铭牌解决相关问题。
二、难点三、关键点四、易混点第三部分：解题示范解题示范1小刚利用电能表测某家用电器的电功率. 当电路中只有这个用电器工作时，测得在15min 内，消耗电能0.3kW ·h ，这个用电器可能是：（ ）A. 空调器B. 电冰箱C. 电视机D. 收音机解析：根据题意可知，该用电器消耗的电能为0.3kW ·h ，也就是电流做的功W=0.3kW ·h ，用电器工作时间t =15m i n =0.25h ，根据电功的公式可求出它的电功率为：kW 2.1h25.0h kW 3.0t W P =⋅===1200W ，由此可判断出这个用电器可能是空调器， 正确答案为A.解题示范2（1）根据铭牌上提供的信息，可以算出电扇连续正常运转10h 消耗的电能为 kW ·h. （2）2007年5月3日上午8：00，小王看了一下家中的电能表，示数如图1所示. 然后他们一家外出旅游，其间家中只有电冰箱正常使用。
电工新手怎样判断电能表是否准确电能表是电力系统中重要的计量设备，主要用于记录电能用量，它的准确度对于电力系统计费、计量和负荷管理都非常重要。
因此，对于电工人员来说，如何判断电能表的准确度，一直都是技能要求之一。
本文将介绍电工新手如何判断电能表是否准确。
电能表的工作原理在了解如何判断电能表的准确性之前，我们需要理解电能表的工作原理。
电能表是一种负荷式电表，它的工作原理基于法拉第电磁感应定律。
电能表的原理比较复杂，本文不做过多讲解，可以参考其他相关资料。
判断电能表的准确性电能表的准确性是指电能表测量结果与实际用电量之间的偏差程度。
在实际工作中，电工人员需要通过以下方法来判断电能表的准确性：1. 定期检定在电力系统中，电能表需要定期进行检定，以确保其测量结果的准确性。
电能表的检定一般由电力系统中的专业机构或者是有资质的第三方实验室来完成。
检定的频率一般是1-2年。
在检定之后，电工人员需要对电能表进行验收，检验验收数据是否符合要求。
如果结果合格，则电能表可以继续使用。
2. 标准表对比校验电工人员也可以通过标准表对比校验的方法来判断电能表的准确性。
标准表是一种精确的仪器，它可以原始电能单位进行测量，以便比较两个电能表的读数来确定它们之间的差异。
具体的步骤如下：1.安装标准表和需要测试的电能表在同一个电路上，标准表的读数作为基准值。
2.让电路通过一定时间, 记录下标准表和被测试表的读数的差值。
3.计算出测试表与标准表的差异，评估电能表的准确性。
3. 现场测试电工人员可以在工作现场使用“挂表法”对电能表进行测试。
具体步骤如下：1.关断电路，并在电缆的两端连接电流表与电压表。
2.通过电流表、电压表测量电路的电流、电压值，并计算计算出总功率。
3.通过总功率除以电压与电流的积得出功率因数，最终得到系统中的功率。
4.将此功率值与电能表上的读数进行对比，评估电能表的准确性。
总结电能表的准确性对于电力系统的有效、安全运行十分重要。
1、电能（1）电能的转化：电能可以转化为其他形式的能量。
用电器工作的过程就是把电能转化为其他形式能的过程。
耳J 。
单位换算：1度＝1 kW·h ＝3.6×106 J 。
【电能的利用】用电器是消耗电能的装置，将电能转化为其他形式的能；电池（电源）是提供电能的装置，是将其他形式的能转化为电能的装置。
例如发电机：机械能→电能，干电池：化学能→电能。
（3）电能表的认识和使用【温馨提示】通过电能表求用电器消耗的电能时除所要求的用电器外，其余用电器均关闭。
2、电功(1)电流所做的功叫做电功。
电流做功，就是电能转化为其他形式的能的过程。
(2)电流在某段电路上做的功，等于这段电路两端的电压与通过这段电路的电流，以及通电时间的乘积，即W ＝UIt 。
(3)电功的单位为焦耳。
1焦＝1伏·安·秒。
常用单位还有“度”“千瓦时”。
1度＝1千瓦时＝3.6×106焦。
(4)电功的测量①电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。
②电能表上“220V 、5A 、3000R/kW ·h ”等字样，分别表示：电能表额定电压是220V ；允许通过的最大电流是5A ；每消耗一度电电能表转盘转3000转。
③读数时：A 最后一位有红色标记的数字表示小数点后一位；B 电能表前后两次读数之差，就是这段时间内用电的度数。
【温馨提示】电功的计算公式：W ＝Pt ，W ＝UIt ，W ＝I 2Rt ＝U 2Rt(最后一个公式仅适用于纯电阻电路)。
（1）串联电路：2121R R W W =； （2）并联电路：1221R R W W =； （3）在任何情况下，在一定时间所做的总功n W W W W ⋅⋅⋅++=21。
【拓展】电量的单位：毫安时mAh 与安时Ah当电流强度用毫安（mA ）作单位，时间用小时（h ）做单位，它们两个相乘就是毫安时（mAh ），当然还是电量，根据公式It Q =，由于1A=1000mA ，1h=3600s ，所以1Ah=3600C；1mAh=10-3A×3600s=3.6C1、假期小明一家要出门旅游，出发前家里只有一台额定功率为200W的冰箱正常工作，其它用电器都已关闭。

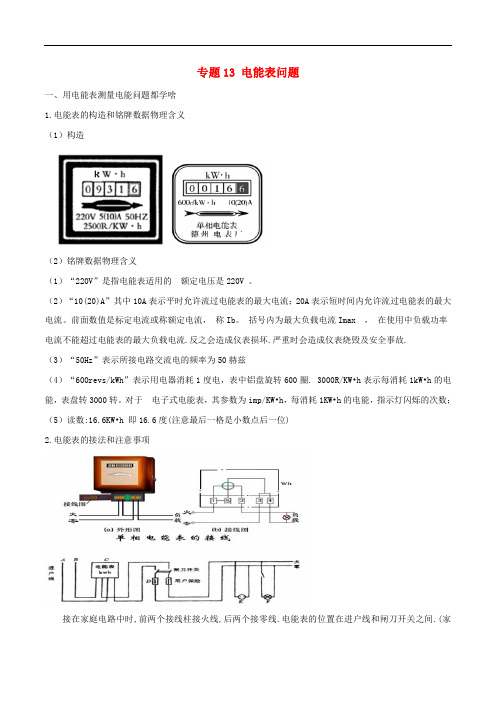

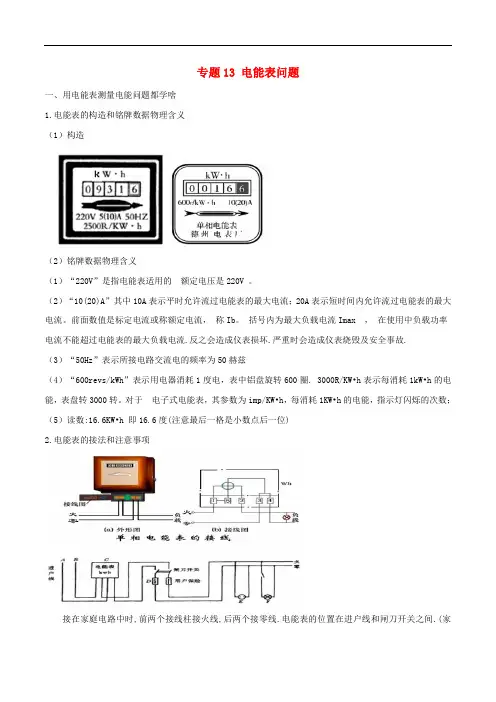

专题13 电能表问题一、用电能表测量电能问题都学啥1.电能表的构造和铭牌数据物理含义（1）构造（2）铭牌数据物理含义（1）“220V”是指电能表适用的额定电压是220V 。
（2）“10(20)A”其中10A表示平时允许流过电能表的最大电流；20A表示短时间内允许流过电能表的最大电流。
前面数值是标定电流或称额定电流，称Ib。
括号内为最大负载电流Imax ，在使用中负载功率电流不能超过电能表的最大负载电流.反之会造成仪表损坏.严重时会造成仪表烧毁及安全事故.（3）“50Hz”表示所接电路交流电的频率为50赫兹（4）“600revs/kWh”表示用电器消耗1度电，表中铝盘旋转600圈. 3000R/KW•h表示每消耗1kW•h的电能，表盘转3000转。
对于电子式电能表，其参数为imp/KW•h，每消耗1KW•h的电能，指示灯闪烁的次数；（5）读数:16.6KW•h即16.6度(注意最后一格是小数点后一位)2.电能表的接法和注意事项接在家庭电路中时,前两个接线柱接火线,后两个接零线.电能表的位置在进户线和闸刀开关之间.(家庭电路连接顺序:进户线-电能表-闸刀开关-保险盒-用电器)二、电能表测量电能问题的考法【例题1】对于图中的各种数据，下列说法不正确的是（）A．电能表正常工作时的电压一定为220V，电流一定为10AB．每消耗1kW·h的电能，电能表的转盘转3000转C．同时使用的用电器总功率不能超过2200WD．电能表读数的单位是kW·h【答案】A【解析】（1）表上标有“kW·h”字样，其中“kW”表示千瓦，“h ”表示小时，因此“kW·h” 表示的是“千瓦时”这个电功单位，说明此电能表读数的单位是kW·h；（2）表上标有“220V 10A”字样，所标的220V电压是额定电压，所标的电流10A是此表允许通过的最大电流；（3）此表上标有“220V 10A”，还说明此表可以用在最大功率是220V×10A=2200W的家庭电路中；（4）表上标有“3000R/ kW·h ”，它表示电流通过用电器每做1kW·h的功，这个电能表的转盘转3000转。

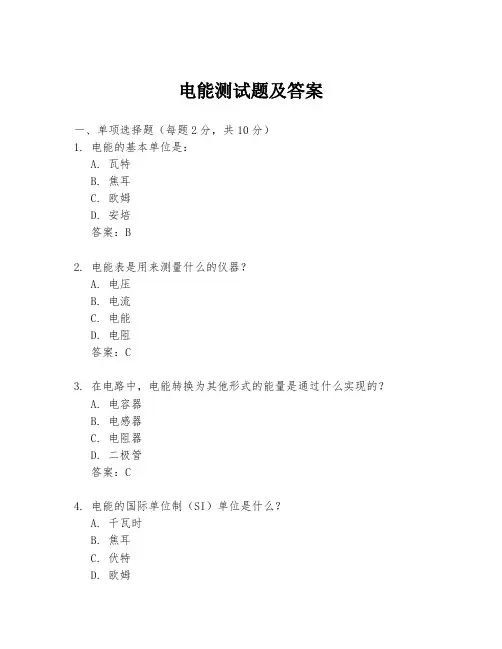

电能测试题及答案一、单项选择题（每题2分，共10分）1. 电能的基本单位是：A. 瓦特B. 焦耳C. 欧姆D. 安培答案：B2. 电能表是用来测量什么的仪器？A. 电压B. 电流C. 电能D. 电阻答案：C3. 在电路中，电能转换为其他形式的能量是通过什么实现的？A. 电容器B. 电感器C. 电阻器D. 二极管答案：C4. 电能的国际单位制（SI）单位是什么？A. 千瓦时B. 焦耳C. 伏特D. 欧姆答案：B5. 电能的非国际单位制单位是什么？A. 千瓦时B. 焦耳C. 伏特D. 欧姆答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是电能转换的方式？A. 电能转换为热能B. 电能转换为光能C. 电能转换为机械能D. 电能转换为化学能答案：ABCD2. 电能表的读数方式包括：A. 直接读取B. 计算差值C. 转换单位D. 以上都不是答案：ABC3. 电能表的校准方式有：A. 标准电阻校准B. 标准电能表校准C. 标准电压源校准D. 以上都不是答案：AB4. 电能表的误差来源可能包括：A. 机械磨损B. 温度变化C. 电压波动D. 以上都是答案：D5. 电能表的维护包括：A. 定期清洁B. 定期校准C. 定期更换D. 以上都是答案：D三、填空题（每题2分，共10分）1. 电能表的读数单位通常是______。
答案：千瓦时或度2. 电能表的误差可以通过______来减少。
答案：校准3. 电能表的工作原理基于______定律。
答案：能量守恒4. 电能表的读数通常包括______和______。
答案：当前读数和上一次读数5. 电能表的安装位置应避免______和______。
答案：潮湿和高温四、简答题（每题5分，共20分）1. 简述电能表的主要功能。
答案：电能表的主要功能是测量和记录电能的消耗量，即用户在一定时间内使用的电能总量。
2. 描述电能表读数的一般步骤。
答案：首先，记录电能表的初始读数；然后，在一定时间后再次读取电能表的读数；最后，计算两次读数之间的差值，即为该时间段内的电能消耗量。
电能计量考试题及答案一、单选题（每题2分，共10题）1. 电能表的准确度等级是指电能表的测量误差范围，下列哪项是1级电能表的误差范围？A. 0.5%B. 1%C. 2%D. 5%答案：A2. 电能表的电流线圈应串联在电路中，而电压线圈应并联在电路中，以下哪种连接方式是错误的？A. 电流线圈串联B. 电压线圈并联C. 电流线圈并联D. 电压线圈串联答案：C3. 电能表的校验周期一般为多久？A. 1年B. 2年C. 3年D. 4年答案：B4. 电能表的读数单位通常是？A. 千瓦时（kWh）B. 千瓦（kW）C. 伏安（VA）D. 瓦特（W）答案：A5. 电能表的电压线圈和电流线圈的连接方式应满足什么条件？A. 电压线圈必须与电流线圈串联B. 电压线圈必须与电流线圈并联C. 电压线圈和电流线圈可以任意连接D. 电压线圈和电流线圈必须同相连接答案：D二、多选题（每题3分，共5题，多选或少选均不得分）6. 电能表的主要功能包括哪些？A. 测量电能B. 测量功率C. 测量电压D. 测量电流答案：A, B, C, D7. 电能表的准确度等级划分为哪几个等级？A. 0.2S级B. 0.5S级C. 1级D. 2级答案：A, B, C, D8. 电能表的校验项目通常包括哪些？A. 外观检查B. 绝缘电阻测试C. 误差测试D. 耐压测试答案：A, B, C, D9. 电能表的接线方式有哪几种？A. 三相三线B. 三相四线C. 单相D. 两相答案：A, B, C10. 电能表的校验结果不合格可能是什么原因造成的？A. 电能表内部故障B. 接线错误C. 环境温度影响D. 电能表老化答案：A, B, C, D三、判断题（每题1分，共5题）11. 电能表的电流线圈和电压线圈可以互换位置使用。
（对/错）答案：错12. 电能表的校验结果只与电能表的准确度等级有关，与其他因素无关。
（对/错）答案：错13. 电能表的读数应该在每个月的同一时间进行，以保证数据的一致性。

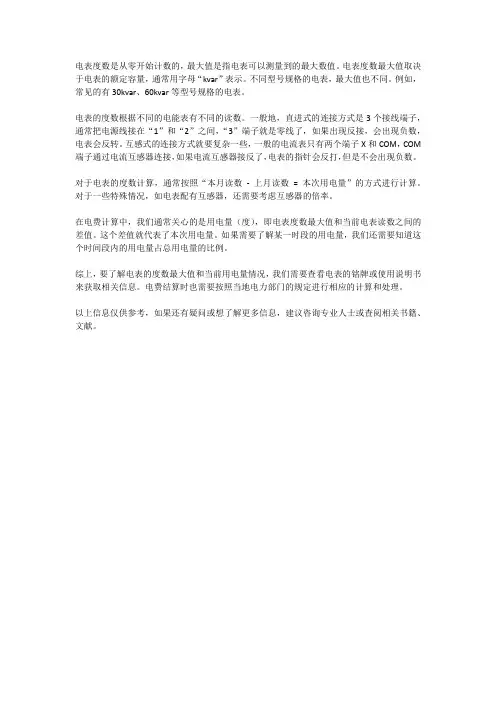

电表度数是从零开始计数的，最大值是指电表可以测量到的最大数值。
电表度数最大值取决于电表的额定容量，通常用字母“kvar”表示。
不同型号规格的电表，最大值也不同。
例如，常见的有30kvar、60kvar等型号规格的电表。
电表的度数根据不同的电能表有不同的读数。
一般地，直进式的连接方式是3个接线端子，通常把电源线接在“1”和“2”之间，“3”端子就是零线了，如果出现反接，会出现负数，电表会反转。
互感式的连接方式就要复杂一些，一般的电流表只有两个端子X和COM，COM 端子通过电流互感器连接，如果电流互感器接反了，电表的指针会反打，但是不会出现负数。
对于电表的度数计算，通常按照“本月读数-上月读数= 本次用电量”的方式进行计算。
对于一些特殊情况，如电表配有互感器，还需要考虑互感器的倍率。
在电费计算中，我们通常关心的是用电量（度），即电表度数最大值和当前电表读数之间的差值。
这个差值就代表了本次用电量。
如果需要了解某一时段的用电量，我们还需要知道这个时间段内的用电量占总用电量的比例。
综上，要了解电表的度数最大值和当前用电量情况，我们需要查看电表的铭牌或使用说明书来获取相关信息。
电费结算时也需要按照当地电力部门的规定进行相应的计算和处理。
以上信息仅供参考，如果还有疑问或想了解更多信息，建议咨询专业人士或查阅相关书籍、文献。
单相有功电度表/三相四线制有功电度表/电子式电能表的事变原理及接线一、呆板式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，情势如下：类别代号+组别代号+筹划序号+派生号。
如我们常常使用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号:D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。
表示用场的分类：D--多成果；S--电子式；X--无功；Y--预付费；F--复费率。
3、筹划序号用阿拉伯数字表示。
每个建造厂的筹划序号不同，如长纱希麦特电子科技发展有限公司筹划生产的电度表产品备案的序列号为971，正泰公司的为666等。
二、呆板式三相四线电度表的读法1、如果你的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度即是小数点后的读数；如果是带有红色读数框的，那红色读数框所表现的即是小数。
2、如果你的表输出是不带电流互感器的，那表上表现的读数即是你实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率即是100。
以此类推，把表上表现的读数，再乘以这个倍率，即是你实际使用的电量数，单位为KWh(千瓦时：度)。
即：实际用电量=实际读数×倍率3、互感器如果不单绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。
匝数，指互感器内圈导线的条数，不指外圈。
一般计量收费时，大多不计小数位的读数。
三、一度电是多少关于一度电的问题，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就消耗1度电。
如果1度电1元币，那么说，一个1000瓦的用电器使用上一个小时就花掉1元钱。
例如，一只电饭煲，它的说明书上标1000W220V，那么这只电饭煲在家里用上一小时就花掉1币。
电表三相功率计算方法(二)电表三相功率计算方法介绍在电力系统中，三相电能表是用来测量和计量三相电功率的设备。
计算电表的三相功率是一项重要的任务，它涉及到单位时间内电能的消耗和供应情况。
本文章将详细介绍如何计算三相功率的不同方法。
方法一：直接测量法这是最常用的一种方法，通过电能表直接测量三相电的功率消耗。
根据电能表的读数，可以得到三相总功率的数值。
1.读取电能表的电流和电压值，分别记为I1、I2、I3和U1、U2、U3。
2.确定相电压和线电压之间的关系，比如U线 = U相* √3。
3.计算每相电流的有效值，即I = (I1^2 + I2^2 + I32)。
4.计算三相总功率，即P = U相* I * √3。
方法二：乘积法这种方法通过测量每相电流和电压的乘积，来得到三相功率的近似值。
1.读取电表的电流和电压值，分别记为I1、I2、I3和U1、U2、U3。
2.计算每相电流和电压的乘积，即P1 = I1 * U1，P2 = I2 * U2，P3 = I3 * U3。
3.计算三相总功率的近似值，即P = P1 + P2 + P3。
方法三：功率因数法功率因数法是一种通过测量功率因数来计算三相功率的方法。
功率因数是指有功功率和视在功率之间的比值，用于描述电器的功率利用效率。
1.读取电能表的有功功率和视在功率值，分别记为P和S。
2.计算功率因数，即功率因数 = P / S。
3.计算三相总功率，即P = U相* I * √3 * 功率因数。
方法四：瞬时功率法瞬时功率法是一种通过测量电流和电压的瞬时值，并将其相乘得到瞬时功率值，再取平均值来计算三相功率的方法。
1.读取电表的电流和电压的瞬时值，分别记为i1(t)、i2(t)、i3(t)和u1(t)、u2(t)、u3(t)。
2.计算瞬时功率，即p1(t) = i1(t) * u1(t)，p2(t) = i2(t) *u2(t)，p3(t) = i3(t) * u3(t)。
电能表的读数及使用一、单选题(本大题共5小题，共10.0分)1. 小刚家电能表如图所示，他让家中一个用电器单独工作了2分钟，发现电能表的转盘刚好转过5圈．小刚家正在使用的可能是下列用电器中的（）A. 空调B. 台灯 C. 手机充电器 D. 台式计算机2. 下列说法中正确的是（）A. 电流做多少功，就有多少电能转变成其它形式的能 B. 用电器的电功率越大，电流所做的功就越多 C. 家庭里有两个不同的用电器，用电时间长的电流所做的功一定较多 D. 电能表是测量电功率的仪器3. 小明家的电能表月初的数字是，月末表盘的示数如图所示．若按0.5元/k W•h的标准收费，他家本月应缴纳电费元．若此电能表的转盘在l0min内转过400r，则接在该电能表上的用电器总功率为 W．（）A. 420元，1200WB. 42元，1000W C. 4.2元，1200W D. 42元1200W4. 小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为320kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V5. 如图所示的电能表表盘上，可以获得的正确信息是（）A. 电能表的读数为4805kW•h B. 电能表转盘转过3000转，电能表消耗电能1kW•h C. 用电器正常工作时的总功率不得超过4400W D. 用电器正常工作时的总功率不得超过2200W二、填空题(本大题共23小题，共46.0分)6. 某家庭电能表如图所示，若该家庭单独让空调工作，测得2min内电能表转盘转了120转，则空调的电功率是______W。
第10讲 电能 电功【考点梳理】【考点一】电能与电能表 1、电能用W 表示，电能的单位：国际单位是焦耳（J ）常用单位：千瓦时（kw •h ），千瓦时也叫度，1度=1千瓦时=1 kw •h=3.6×106J 2、测量电能的工具：电能表（电度表）①作用：是测量用电器在一段时间内消耗电能的仪表。
②读数：电能表前后两次读数之差，就是这段时间内用电的度数。
注意：最后一位有红色标记的数字表示小数点后一位。
③电能表上几个重要参数：“220V ”是指这个电能表应该在220V 的电路中使用；“10（20）A ”指这个电能表的标定电流为10A ，额定最大电流为20A ，电能表在短时间内最大电流不超过20A ；“50Hz ”指这个电能表在50赫兹的交流电路中使用；“600revs/kW •h ”指这个电能表的每消耗1kw •h 的电能，转盘转过600转。
“根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式：h 600revs/kW h1kW 电表转数消耗电耗⋅⋅=【考点二】电功定义：电流所做的功叫电功。
电功的符号是W单位：焦耳（焦，J）。
电功的常用单位是度，即千瓦时（kW·h）。
1kW·h＝3.6×106J电流做功的过程，实际上就是电能转化为其他形式能的过程。
公式：①W=UIt ②W=I2Rt ③W=U2Rt ④W=UQ ⑤ W=Pt公式中的物理量：W——电能——焦耳（J）U——电压——伏特（V）I——电流——安培（A）t——时间——秒（s）R——电阻——欧姆（Ω）Q——电荷量——库伦（C）P——功率——瓦特（W）【题型归纳】题型一：电能及其单位1．（2022·全国·）小明是一个爱动手并且善于思考的同学。
一天他把自己的手机拆开，看到了一块如图所示的锂电池。
以下是他做出的判断，其中不正确的是（）A．这块电池能提供的电能大约为2.3×104JB．图中mAh和Wh都是能量的单位C．将这块电池充满电需要的电费将不会超过0.1元D．这块电池提供的电能若全部用来驱动电动机，能借助机械将一个中学生提升超过20m高2．（2020·广西河池·九年级期末）某家庭在这个月使用了102度电。
公司电能计量管理规定
电能计量管理是指为了保证电能质量、确保电费公平合理计量和保障公司电能系统安全运行，规范和管理公司电能计量工作的一项重要制度。
本文将结合我公司的实
际情况，制定一份适合的电能计量管理规定，以便有效地管理公司的电能计量工作。
一、电能计量设备管理
1. 公司应根据用电负荷情况，合理设置电能表数量和位置，并定期对电能表进行检测、校准。
2. 电能计量设备应有明显的安装位置、序号，每个电能表须贴有电能计量设备编号和校验标志。
3. 对于已经安装的电能表，应定期进行检查和测试，确保计量精度和稳定性。
每年至少进行一次电能表检测和校准。
二、电量测量
1. 用电量规律性：公司应定期对各设备、分项分区消耗电力情况定期收集和记录。
2. 电能表读数：电能表读数员应定期对各设备、分项分区电能表进行抄表，将数据准确填写到抄表记录表中，并及时上报。
3. 电量统计：每月应根据运行记录，对电量统计表进行计算，并及时对出现异常、异常的配电设备进行跟踪分析，并依据实际情况及时制定相应的应对措施。
三、电能质量
1. 电压波动、闪变和谐波污染等情况应根据实际情况及时监测和检测，并制定相应的应对方案，确保电能质量符合相关标准和规范。
2. 防止非法操作：公司应加强电能系统的安全管理，防止非法人员进行人为操作及修改计量设备数据等行为，严禁私拉电线，乱插电器及在电能计量设备附近进行暴
力行为等。
四、附则
1. 本规定于公布之日起生效。
2. 本规定解释权归公司电力管理部门。
\t
3. 若电能计量设备故障，请求计量部门及时处理。
1 / 2。
