（完整版）多用电表的读数习题及详解多用电表的读数1．下图为一正在测量中的多用电表表盘．(1)如果是用×10 Ω挡测量电阻，则读数为________Ω.(2)如果是用直流10 mA挡测量电流，则读数为______________mA.(3)如果是用直流5 V挡测量电压，则读数为________V.解析：欧姆挡在最上面的一排数据读取，读数为6×10 Ω＝60 Ω；电流挡测量读取中间的三排数据的最底下一排数据，读数为7.18 mA；同样直流电压挡测量读取中间的三排数据的中间一排数据较好，读数为35.9×0.1 V＝3.59 V.答案：(1)60 (2)7.18 (3)3.592．某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将_________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．解析：本题考查多用电表的使用．首先要机械调零．在选择量程后还要进行欧姆调零，而且每一次换量程都要重复这样的过程．(3)将红黑表笔短接，即为欧姆调零．测量二极管的反向电阻时应将红笔接二极管的正极，黑笔接负极．欧姆表盘的刻度线分布不均匀，在中央的刻度线比较均匀，所以尽量让指针指向表盘的中央．测量完成后应将开关打到OFF挡．答案：(3)短接(4)红黑(5)中央(6)OFF3．某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测量中的有关操作：A．将两根表笔短接，并调零B．将两根表笔分别跟被测电阻的两端接触，观察指针的位置C．记下电阻值D．将多用电表面板上旋钮旋到R×100挡E．将多用电表面板上旋钮旋到R×10挡F．将多用电表面板上旋钮旋到OFF挡(1)根据上述有关操作将两次的合理实验步骤按顺序写出(利用上述操作项目前面的字母表示，且可以重复使用)________________________．(2)该电阻的阻值是________ Ω.解析：用多用电表测未知电阻的阻值，要先估测，估测时，可任选一挡，然后调零，调零后测其电阻．因指针指在中央时，测量结果较精确，故若发现电表指针不是指在刻度盘中央，而出现偏大或偏小时，要换挡使其指针能指到中央附近，但换挡后必须重新调零，再进行测量．使用完毕，将旋转开关旋至OFF挡．所以实验步骤为EABDABCF，且该电阻的阻值为1.8×103.答案：(1)EABDABCF (2)1.8×1034．(1)用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________连接到被测电路中．若测电压时，应把选择开关旋至标有________处，并把多用电压与被测电路________联．测直流电压和电流时，都必须把红表笔接在______处，即电流从______表笔流进．(2)如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置．①将多用电表选择开关置于“×1”挡，Ⅰ的示数为______ Ω，Ⅱ的示数为____ Ω.②将选择开关置于直流“50 V”挡，Ⅰ的示数为____ V，Ⅱ的示数为______ V，Ⅲ的示数为______ V.③选择开关置于直流“250 V”挡时，Ⅰ的示数为______V，Ⅱ的示数为________V.解析：(1)多用电表测直流电流时，选择开关应置于“mA”挡，且把电表串联接入被测电路中．测电压时，把选择开关置于标有“V”处，且并联于被测电路两端．因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入．(2)多用表测电流或电压时，只要根据旋钮所指示的量程看表盘相对应的刻度弧线，根据读数规则(一般估读到百分位)，直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡次倍率，才是电阻的测量值．答案：(1)mA 串V 并电势高红(2)①24 36 ②25.0 20.0 10.0 ③125 1005．(2011年泉州模拟)一位同学使用多用电表测电阻，它在实验中的主要步骤如下：①把选择开关拨到“×10”的欧姆挡上；②把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在零处；③把两表笔分别与待测电阻的两端相接，发现这时指针偏转角度较小；④换用“×100”欧姆挡测量，发现这时指针偏转适中，随即记下电阻数值；⑤把表笔从测试笔插孔拔出后，把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆．这个学生在实验中还有哪些违反使用规则的地方？a．_____________________；b．_____________________.解析：a.选择开关从“×10”挡拔到“×100”挡时，必须重新调零；b．多用电表使用后不能把选择开关置于欧姆挡．应置于交流电压最高挡或“OFF”挡．答案：见解析。
2.电流表电压表的读数0.63读数：─读数：─ 0.63读数：─ 3读数：3.欧姆表的读数─ 315读数： ─ 315读数：─ 315读数： ─ 315读数：1520读数：1520读数：1520读数：1520读数：1520读数： 1520读数：图44.多用电表的读数（1）图1为一正在测量中的多用电表表盘.①如果是用×10 Ω档测量电阻，则读数为 Ω .②如果是用直流10 mA 档测量电流，则读数为 mA .③如果是用直流5 V 则读数为 V .（2）图2现给出两个阻值不同的电 阻R 1和R 2，用多用电表按正确的操作 程序分别测出它们的阻值，测量R 1 时选用“×10”欧姆挡，其阻值如图中 指针①所示，R 1=_________Ω；测量 R 2时选用“×100”欧姆挡，其阻值如图 中指针②所示，R 2=_________Ω.将某一 小量程的电流表改装成不同量程的电压 表，其中量程较大的是电流表与（填“R 1”、“R 2”）__________联（填“串”、“并”）的.（3）如图3是多用表的刻度盘，当选 用量程为50mA 的电流档测量电流时， 表针指于图示位置，则所测电流为 _____m Ａ；若选用倍率为“×100”的 电阻档测电阻时，表针也指示在图示同 一位置，则所测电阻的阻值为______Ω. 如果要用此多用表测量一个约2.0×104Ω 的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K ”）. 换档结束后，实验操作上首先要进行的步骤是 .（4）某人用多用电表按正确步骤测量一电阻的阻值， 当选择欧姆挡“×1”挡测量时，指针指示位置如图4 所示，则其电阻值是__________.如果要用这只多用 电表测量一个约200欧的电阻，为了使测量比较精确， 选择开关应选的欧姆挡是_________.改变挡位调整 倍率后，要特别注意重新____________________.图2图3乙甲图5（5）多用电表是实验室和生产实际中常用的仪器.①如图5（甲）是一个多用电表的内部电路图，在进行电阻测量时，应将S 拨到____或____； ②在进行电压测量时，应将S 拨到______或______；③使用多用电表进行了两次测量，指针所指的位置分别如图5(乙)中a 、b 所示.若选择开关处在“×10Ω”的电阻档时指针位于a ，则被测电阻的阻值是________Ω.若选择开关处在“直流电压2.5V”档时指针位于b ，则被测电压是________V .（6）用多用表测量电流、电压或 电阻时，表盘指针的位置如图6所示. 如果选择开关指在“ｖ—2.5”位置时， 测量结果为 ；如果选择开 关指在“ｍＡ—10”位置时，测量结 果为 ；如果选择开关指在“Ω×100”位置时，测量结果为 .（7）某学习小组通过一个简单的电路图探究多用电表 的结构和原理，如图7所示，若黑表笔做为电表的公 共端，红表笔通过转换开关接入待测量相应的测量端， 使用时，只有部分电路起作用.当转换开关接1或2 时，此多用电表为____________表，当转换开关接3 或4时，此多用电表为___________表，当转换开关 接5时，此多用电表为_______表.若灵敏电流计G 的 满偏电流I g =l mA ，内阻Rg =10 Ω，R 1=0.106 Ω，R 2=0.42 Ω，当转换开关接2时，此多用电表的量程为_____________。
高考热点专题复习 电表的读数在实验中，测量时要按照有效数字的规则来读数：测量误差出现在哪一位，读数就相应读到哪一位，对于常用的仪器可按下述方法读数：1.小分度是“1， 0.1, 0.01”的仪器，测量误差出现在下一位，下一位按十分之一估读. 最小分度是0.1A 的电流表（量程为3A ）测量误差出现在安培的百分位，所以要估读到百分之几安. 例：如图1所示电流表读数为：2.63A ，“3”为估读位！最小分度为0.1V 的电压表（量程为3V ）测量误差出现在伏特的百分位，所以要估读到百分之几伏特. 例：如图2所示电压表的读数为：2.55V ，“5”为估读位！2.最小分度是“2, 0.2, 0.02”或“5, 0.5, 0.05”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读．最小分度是0.02A 的电流表（量程为0.6A ）误差出现在安培的百分位，只读到安培的百分位，估读半小格，不足半小格的舍去，超过半小格的按半小格估读，以安培为单位读数时，百分位上的数字可能为O 、l 、2、……9.例:如图3所示的电流表读数为0.14A ，指针没有过半格，故舍去！最小分度为0.5V 的电压表（量程为15V ）测量误差出现在伏特的十分位上，只读到伏特的十分位，估读五分之几小格，以伏特为单位读数时，十分位上的数字可能为O 、l 、2、……9. 例：如图4的电压表读数为11.3V,估读部分大概占五分之三格，“3”为估读位.3.对欧姆表的读数：待测电阻的阻值应为表盘读数乘上倍数.为减小读数误差，指针应指表盘较中间的部分，否则需换档，换档后，需重新进行电阻调零．是否估读由具体的情况而定 例：如图5所示，选用×1k 欧姆档测量电阻时，右图欧姆表的读数为：19.5×1k ＝19500Ω.图1图2 图3图4图54.当选用万用表的10mA档测量直流电流时，说明此时的万用表相当于一个量程为10mA的电流表，如图6所示，读数为：6.2mA（因为最小分度值为0.2mA，误差出现在毫安的十分位上，要按二分之一格估读，此时指针没有过半格故舍去不到半格的部分！）同理，当选用万用表的电压档测量时，万用表就相当于一个电压表，读数时用先确定量程的最小分度值是多少，接着确定误差出现在哪一位，然后按照上面提到的“1”、“2”、“5”原则进行读数！读数练习：__图6★在下图中，如果是采用×100欧姆档测电阻，则读数为________Ω.采用5mA档测直流电流，读数为___mA. 采用50mA档测电流电流，读数为__mA.采用10V档测直流电压，读数为____V. 采用2.5V档测直流电压，读数为___V.采用50V档测直流电压，读数为____V.★在右图中，如果是采用×10欧姆档测电阻，则读数为________Ω.采用500mA档测直流电流，则读数为 _mA. 采用0.5mA档测直流电流，则读数为__mA.采用250V档测直流电压，则读数为__V. 采用500V档测直流电压，则读数为__V.采用1V档测直流电压，则读数为___V.★在右图中，如果是采用×10欧姆档测电阻，则读数为________Ω.采用5mA档测直流电流，则读数为______mA.采用0.05mA档测直流电流，则读数为___mA. 采用5V档测直流电压，则读数为_______V.采用2.5V档测直流电压，则读数为_____V. 采用1000V档测直流电压，则读数为___V.图1图2★在右图中，如果是采用×10欧姆档测电阻，则读数为________Ω. 采用500mA 档测直流电流，读数为___mA. 采用0.5mA 档测直流电流，读数为___mA. 采用250V 档测直流电压，读数为____V. 采用500V 档测直流电压，读数为____V. 采用1V 档测直流电压，读数为____V.★右图，采用5mA 档电流，读数___mA. 采用10V 档测直流电压，读数为____V. 是采用50V 档测直流电压，读数为___V. 采用1V 档测直流电压，读数为_____V.练习1、练习2、读出下列电表的测量值．⑴ ⑵接0~3V 量程时读数为_______V ． 接0~3A 量程时读数为_______A ．接0~15V 量程时读数为______V ． 接0~0.6A 量程时读数 A ． 练习3、（1）读出下列电表的测量值。

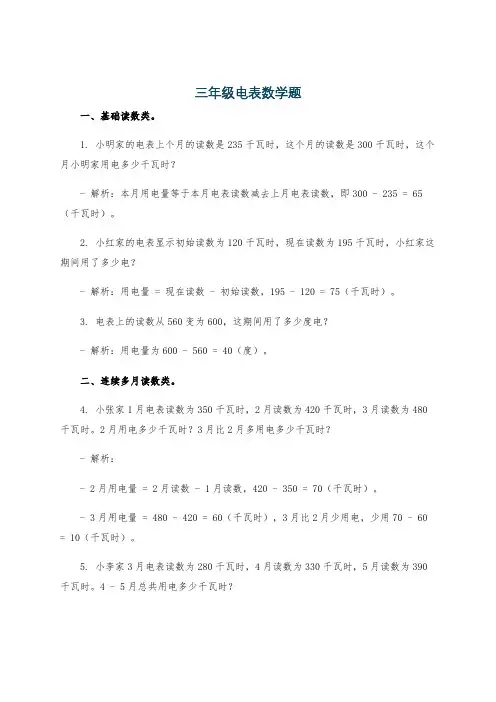

三年级电表数学题一、基础读数类。
1. 小明家的电表上个月的读数是235千瓦时，这个月的读数是300千瓦时，这个月小明家用电多少千瓦时？- 解析：本月用电量等于本月电表读数减去上月电表读数，即300 - 235 = 65（千瓦时）。
2. 小红家的电表显示初始读数为120千瓦时，现在读数为195千瓦时，小红家这期间用了多少电？- 解析：用电量 = 现在读数 - 初始读数，195 - 120 = 75（千瓦时）。
3. 电表上的读数从560变为600，这期间用了多少度电？- 解析：用电量为600 - 560 = 40（度）。
二、连续多月读数类。
4. 小张家1月电表读数为350千瓦时，2月读数为420千瓦时，3月读数为480千瓦时。
2月用电多少千瓦时？3月比2月多用电多少千瓦时？- 解析：- 2月用电量 = 2月读数 - 1月读数，420 - 350 = 70（千瓦时）。
- 3月用电量 = 480 - 420 = 60（千瓦时），3月比2月少用电，少用70 - 60 = 10（千瓦时）。
5. 小李家3月电表读数为280千瓦时，4月读数为330千瓦时，5月读数为390千瓦时。
4 - 5月总共用电多少千瓦时？- 解析：4月用电量 = 330 - 280 = 50（千瓦时），5月用电量 = 390 - 330 = 60（千瓦时），4 - 5月总用电量 = 50+60 = 110（千瓦时）。
三、与费用相关类（假设每度电0.5元）6. 小王家电表这个月读数为450千瓦时，上个月读数为400千瓦时，这个月电费是多少元？- 解析：本月用电量 = 450 - 400 = 50（千瓦时），电费 = 用电量×每度电价格，50×0.5 = 25（元）。
7. 小赵家上月电表读数为360千瓦时，本月读数为400千瓦时，他家这个月电费多少元？- 解析：用电量 = 400 - 360 = 40（千瓦时），电费 = 40×0.5 = 20（元）。

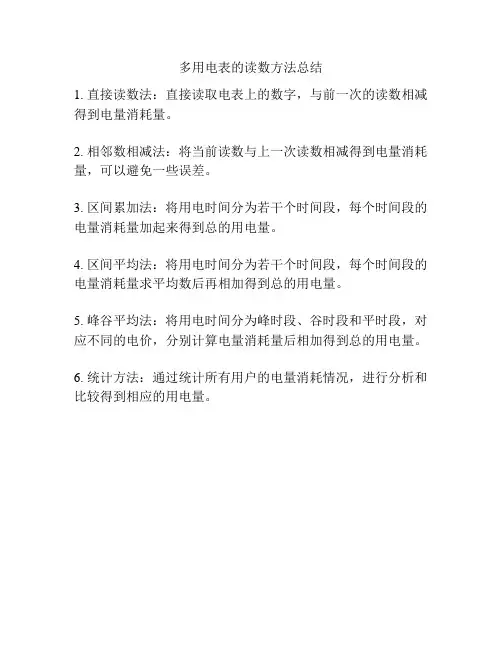

多用电表的读数方法总结
1. 直接读数法：直接读取电表上的数字，与前一次的读数相减得到电量消耗量。
2. 相邻数相减法：将当前读数与上一次读数相减得到电量消耗量，可以避免一些误差。
3. 区间累加法：将用电时间分为若干个时间段，每个时间段的电量消耗量加起来得到总的用电量。
4. 区间平均法：将用电时间分为若干个时间段，每个时间段的电量消耗量求平均数后再相加得到总的用电量。
5. 峰谷平均法：将用电时间分为峰时段、谷时段和平时段，对应不同的电价，分别计算电量消耗量后相加得到总的用电量。
6. 统计方法：通过统计所有用户的电量消耗情况，进行分析和比较得到相应的用电量。
1、使用多用电表测电阻，选用“×100”倍率的电阻档测量，发现指针偏转角度太小，为了较准确地进行测量，应当：A. 换到“×10”倍率电阻档B. 换到“×1k”倍率电阻档C. 换到“×10”倍率后，重新进行欧姆调零再测量D. 换到“×1k”倍率后，重新进行欧姆调零再测量（答案：D）2、用多用电表的欧姆档（×100 Ω）测量某电阻的阻值时，发现表头的指示条偏转角度很小，为了减小测量误差，则：A. 应换用（×10 Ω）档，重新测量B. 应换用（×1 kΩ）档，重新测量C. 应换用（×10 kΩ）档，重新测量D. 无论怎样调整欧姆档的测量量程，都不可能使指示条的偏转角变大（答案：B）3、某同学用多用电表测电阻，选用“×10”倍率的电阻档测量，发现指针偏转角度过大。
为了较准确地进行测量，应当：A. 换到“×1”倍率电阻档B. 换到“×100”倍率电阻档C. 换到“×1”倍率后，进行欧姆调零再测量D. 换到“×100”倍率后，进行欧姆调零再测量（答案：D）4、使用多用电表测电阻，选用了倍率合适的电阻档后，先要进行欧姆调零，然后再测电阻，当指针指在刻度盘的正中央时，被测电阻的阻值约为：A. 欧姆调零时所用滑动变阻器的阻值B. 欧姆表内阻的一半C. 欧姆表内阻与滑动变阻器阻值之和的一半D. 欧姆表内阻与待测电阻阻值之和的一半（答案：B）5、用多用电表测电阻，选用“×10”倍率的电阻档测量，发现表头的指示条几乎满偏，为了较准确地进行测量，应当：A. 换用“×1”倍率电阻档，重新欧姆调零后测量B. 换用“×100”倍率电阻档，重新欧姆调零后测量C. 直接在“×10”倍率电阻档测量，不必重新欧姆调零D. 无法判断应如何操作（答案：A）6、某同学用多用电表的欧姆档测电阻，选用“×100”倍率电阻档后，应先进行欧姆调零，然后再用表笔去测电阻，当指针指在刻度盘的正中央时，被测电阻的阻值约为：A. 0 ΩB. 欧姆表内阻的一半C. 欧姆表内阻的两倍D. 无法确定（答案：B）7、使用多用电表测电阻，选用“×1”倍率的电阻档测量，发现指针偏转角度过小。
