( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改双曲拱桥拆除施工安全事故发生的原因及对策(新编版)Safety management is an important part of production management. Safety and production are inthe implementation process双曲拱桥拆除施工安全事故发生的原因及对策(新编版)（作者：李金荣孙军）2002年某市发生一起双曲拱桥拆除事故，造成死亡8人。

最近几年来，苏北某地级市也先后发生了两起双曲拱桥拆除安全事故。

一起是2002年3月3日发生的红星河桥拆除事故，导致施工人员2人死亡，2人重伤；另一起是2003年7月6日发生的三区桥拆除事故，导致3人死亡，1人重伤，其中施工人员1死1重伤。

虽然事故的相关责任人都已受到了追究，但事故的教训极为深刻。

双曲拱桥是二十世纪六、七十年代公路桥梁的主要桥型。

据不完全统计，苏北某地级市乡道、县道、国省道上现今仍有双曲拱桥810多座，约占桥梁数的3/4，这些桥梁基本上都是那个年代建设的。

其中约有50％是按1972年交通部颁发《公路工程技术标准（试行）》和1982年部颁《公路工程技术标准》（JTJ1—81）设计建造的，尚能通过加固来满足近期交通要求，其余均由于荷载等级低，长期超期服役，成为四类危桥。

前几年前路大规模改造时，因建设资金不足，除国省道外，大多数双曲拱桥未同步实施改造，路宽桥窄，经常发生交通事故，给人民生命财产带来了一定的损失，社会反响比较强烈。

为此，加大对分布在县乡道上损坏严重而又达不到道路建设标准的双曲拱桥的改造力度，并采取措施，切实防止双曲拱桥拆除事故的发生，便提到了重要的建设日程上来。

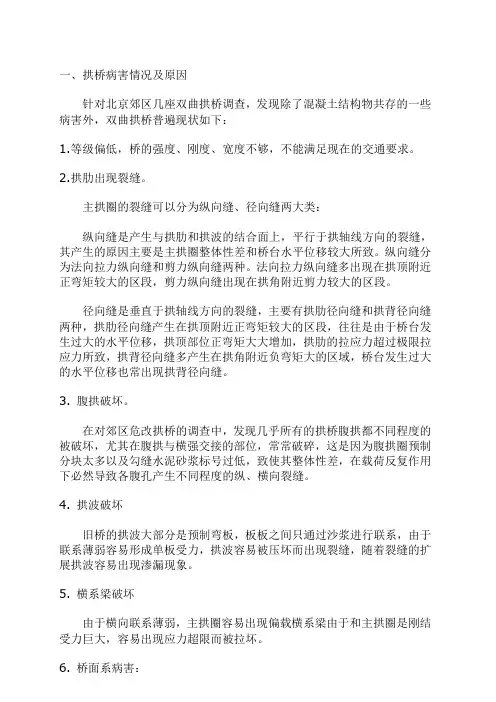

一、拱桥病害情况及原因针对北京郊区几座双曲拱桥调查，发现除了混凝土结构物共存的一些病害外，双曲拱桥普遍现状如下：1.等级偏低，桥的强度、刚度、宽度不够，不能满足现在的交通要求。

2.拱肋出现裂缝。

主拱圈的裂缝可以分为纵向缝、径向缝两大类：纵向缝是产生与拱肋和拱波的结合面上，平行于拱轴线方向的裂缝，其产生的原因主要是主拱圈整体性差和桥台水平位移较大所致。

纵向缝分为法向拉力纵向缝和剪力纵向缝两种。

法向拉力纵向缝多出现在拱顶附近正弯矩较大的区段，剪力纵向缝出现在拱角附近剪力较大的区段。

径向缝是垂直于拱轴线方向的裂缝，主要有拱肋径向缝和拱背径向缝两种，拱肋径向缝产生在拱顶附近正弯矩较大的区段，往往是由于桥台发生过大的水平位移，拱顶部位正弯矩大大增加，拱肋的拉应力超过极限拉应力所致，拱背径向缝多产生在拱角附近负弯矩大的区域，桥台发生过大的水平位移也常出现拱背径向缝。

3. 腹拱破坏。

在对郊区危改拱桥的调查中，发现几乎所有的拱桥腹拱都不同程度的被破坏，尤其在腹拱与横强交接的部位，常常破碎，这是因为腹拱圈预制分块太多以及勾缝水泥砂浆标号过低，致使其整体性差，在载荷反复作用下必然导致各腹孔产生不同程度的纵、横向裂缝。

4. 拱波破坏旧桥的拱波大部分是预制弯板，板板之间只通过沙浆进行联系，由于联系薄弱容易形成单板受力，拱波容易被压坏而出现裂缝，随着裂缝的扩展拱波容易出现渗漏现象。

5. 横系梁破坏由于横向联系薄弱，主拱圈容易出现偏载横系梁由于和主拱圈是刚结受力巨大，容易出现应力超限而被拉坏。

6. 桥面系病害：造成桥面破碎的原因主要有两个方面，一是缺乏基层，拱桥上填料厚薄不一，对面层的刚性不一，沉陷不一，沙砾填料只能算桥面的垫层，具有足够的强度但是整体性能差，二是重车交通量增长，加剧了桥面的病害。

另外，材料性能不好，施工工序或施工加载不正确、气温条件的影响也是产生和加剧病害的主要原因。

二、加固原理（一）首先分析危旧双曲拱桥内力分析的特点：危旧双曲拱桥内力分析和设计状态下的内力分析是有明显区别的。

文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。

大型双曲拱桥病害原因分析及加固措施李凤枝1 李慧华1 毕兴2 黄安国1（1、江西省景德镇市公路管理局乐平分局江西乐平 333300）（2、江西省高等级公路管理局江西南昌 330025）摘要：双曲拱桥由于原设计荷载等级低，在长期大交通量、超设计荷载作用下，已多数破损，需要加固维修，提高其承载力。

结合韩渡大桥加固维修实例，对旧桥产生病害的原因进行了分析，采用了桥梁结构计算程序MIDAS建立有限单元模型进行验算分析，并介绍其加固维修措施。

关键词：桥梁工程；双曲拱桥；病害分析；加固措施0 前言双曲拱桥具有结构新颖、美观、轻巧、省钢筋水泥材料、施工方便等优点，20世纪60、70年代在我国得到了广泛的应用。

但由于建造之初设计荷载等级低、施工技术水平低以及自身整体性差等方面原因，在长期重荷载、大交通量的运营情况下，都出现了较为严重的病害，适应不了现行交通通行要求。

需要维修加固，以提高桥梁的承载力。

因此双曲拱桥的加固维修便成为一个突出的亟待研究解决的课题。

本文通过对韩渡大桥病害原因进行分析，提出了维修加固措施。

1 桥梁概况韩渡大桥建成于1973年，位于原国道206线乐平至鹰潭段，是一座跨越乐安河的重要公路桥梁。

大桥全长436.36m，净—7m+2×0.75m人行道。

上部构造为9孔净跨径42m的无填料空腹式双曲拱桥。

主拱圈净矢跨比为1/4，拱轴线采用等截面悬链线，拱轴系数m＝1.756。

主拱圈由四肋三波组成，拱肋宽度为25cm，总宽度为760cm。

拱上建筑为排架式空腹结构。

每跨主拱圈对称设置有12个腹孔，各桥墩处也设置有1个腹孔，实腹段采用水泥混凝土填平。

下部构造为扩大基础配重力式桥墩及空腹式U型桥台。

大桥原设计荷载等级为：汽车—13级，拖车—60。

2 桥梁主要病害及其原因分析经过现场实地桥梁调查、检测，韩渡大桥病害主要表现在以下几个方面。

双曲拱桥的安全拆除1 施工安全体系的建立对于双曲拱桥拆除可能发生的安全问题，首先从思想上必须有充分的认识和重视。

要搞好安全管理，应坚持预防为主的原则，防患于未然，着眼于事先控制。

施工项目应设立安全管理机构，工地设立专职安全员，班组设立兼职安全员，从而形成一个健全的安全保证体系。

进行安全教育与训练，并对操作者进行安全技术交底，增强施工人员的安全生产意识，提高安全生产知识，有效防止人的不安全行为，减少人的失误。

2 均衡卸载双曲拱桥的上部构造的拼装过程是这样的程序，即为：安装拱肋→横系梁→拱波→加厚层及三角槽砼→立柱→腹拱→腹拱加厚层及三角槽砼→拱上侧墙→栏杆扶手→拱上填料→桥面。

在拆除时必须仍按“原路返回”的原则，从拆除桥面开始一直到拆除拱肋，循序渐进。

整个拆除过程包括两个部分，前期是从拆除桥面开始直到拆完立柱形成裸拱；后期是从拱波拆到拱肋，全部拆除主拱圈。

前期拆除的部分是传力结构，后期拆除的部分是受力结构。

在桥梁正常工作状态下，传力结构的自重及拱上活载都是由主拱圈承担，所以在前期拆除拱上构造时主拱圈的拱轴线随之变化。

如果忽视这个变化，拆除刚开始即步入施工盲区，这是很可怕的。

还有甚者，仅从拆桥便捷考虑，拆时“一头清”，从一个方向拆除运走，拱轴线的偏离也无从知晓。

应该知道在双曲拱桥安装之初，从拱肋拼装合拢，横系梁连结成型成骨架自立以后，在其上不断加载，拱波、加厚层、三角槽砼顺次叠加。

在此过程中每一道工序始终保持一定的压顶重量，目的是使前道工序形成的拱受压而稳定，并且阻滞了可能发生的轻微偏载而引起拱轴线失衡，所以压顶荷载在建桥时不可少，在拆除时也同样必不可少，拆桥时“一头清”是绝对错误的。

其正确的拆除方法是保证每一道工序在有压顶重量的前提下，以桥身拱圈的横向中心线为对称，在其左右1/4点处，对称均衡卸载。

特别是在拆除主拱圈时，拆除方法以每道拱波为单元，从1/4点处向上下左右4个方向对称“蚕食”，直至一条拱波拆除干净，切不可拱波全部开凿。

双曲拱桥拆除施工安全事故发生的原因及对策（作者：李金荣孙军）2002年某市发生一起双曲拱桥拆除事故，造成死亡8人。

最近几年来，苏北某地级市也先后发生了两起双曲拱桥拆除安全事故。

一起是2002年3月3日发生的红星河桥拆除事故，导致施工人员2人死亡，2人重伤；另一起是2003年7月6日发生的三区桥拆除事故，导致3人死亡，1人重伤，其中施工人员1死1重伤。

虽然事故的相关责任人都已受到了追究，但事故的教训极为深刻。

双曲拱桥是二十世纪六、七十年代公路桥梁的主要桥型。

据不完全统计，苏北某地级市乡道、县道、国省道上现今仍有双曲拱桥810多座，约占桥梁数的3/4，这些桥梁基本上都是那个年代建设的。

其中约有50％是按1972年交通部颁发《公路工程技术标准（试行）》和1982年部颁《公路工程技术标准》（JTJ1—81）设计建造的，尚能通过加固来满足近期交通要求，其余均由于荷载等级低，长期超期服役，成为四类危桥。

前几年前路大规模改造时，因建设资金不足，除国省道外，大多数双曲拱桥未同步实施改造，路宽桥窄，经常发生交通事故，给人民生命财产带来了一定的损失，社会反响比较强烈。

为此，加大对分布在县乡道上损坏严重而又达不到道路建设标准的双曲拱桥的改造力度，并采取措施，切实防止双曲拱桥拆除事故的发生，便提到了重要的建设日程上来。

一、双曲拱桥的诞生的结构特征一种由民间建造的拱桥——双曲拱桥于六十年代诞生于江南水乡无锡。

由于这种桥梁结构比较轻盈，适宜于软土地基上建造，是当时条件下农村小跨轻载桥梁的合理桥型，后被广泛采用。

由于双曲拱桥在施工中隐定性不足，断面抗弯性能较弱等缺点，使它先天不足，难以适应大跨度和重载以及软土地基条件，在使用若干年后出现了不少隐患，影响了桥梁的寿命。

双曲拱桥主拱圈通常是由拱肋、拱波，拱板和横向联系等几部分组成。

在施工中采用“化整为零”，预制拱肋和拱波，再组合拼装起来与现浇混凝土拱背层形成拱圈，使桥梁以组合式整体结构承重。

S交通建设关键词：双曲拱桥;环向缝;径向缝;波顶纵缝;加固措施双曲拱桥发展于1970年，当时的设计轴载标准较 低。

随着经济的不断发展和人们生活水平的不断提髙，私家车的规模也在不断扩大，早期的设计轴载已经 无法达到当前交通量的需求。

加上人为损坏及S然灾 害带来的局部结构损坏，早期修建的双曲拱桥如今已 遭到破坏，严重影响了行车安全性。

基于此，笔者对双 曲拱桥的病害类型、成因及加固方法进行分析，希望对该类桥梁的加固提供参考。

一、双曲拱桥病害类型1.主拱圈对于主拱圈的破坏主要是开裂。

根据形式的不同 可分成3种:环向开裂、径向开裂和波顶纵向开裂。

(1 )拱肋与拱波结合面环向缝。

通常情况下环向 缝产生于拱肋和拱波结合面，并且其走向和拱轴线一 致。

按照环向缝缝形成因素又可划分为法向和切向2 类形式。

法向，一般发生于拱的最上方且承担正弯矩 范围。

由于正弯矩的存在，使得主拱圈经受着一定的 拉应力。

一旦拉应力超出了连接面的承载范围，即会 发生法向环向缝。

切向，则是发生于拱脚处承受切向 力的地方。

如果接触面能够承受的剪力满足不了拱脚 处所产生的剪切力时就会使接触面产生切向环向缝。

环向缝示意图如图1所示。

由于主拱圈的施工是分部依次进行，最后才形成 一个完整的结构，所以它的整体结构性能自身存在一定程度的缺陷，这也是发生环向缝的重要因素之一。

另外，桥墩的水平偏移和竖向不均匀下沉都将有发生 环向缝的可能。

(2)径向缝。

径向缝的开裂方向与拱轴线成90 度，其根据产生的位置不同分为2种:拱肋和拱背径向 缝。

径向缝示意图如图2所示。

如果双曲拱桥在修建时选用的拱轴参数很大，那 么产生拱肋径向缝的风险也会相应增大。

如果其与环 向缝一并发生，主拱圈的耐久性和强度将会受到重创，88I走泛合2017年第1期总第341期交通建设驗其拱桥的安全性也将受到质疑。

但通常情况下，即便 拱肋结构强度符合规范规定，难免也会发生少量的裂 缝;如果仅有拱肋径向缝，而没产生环向缝时，径向缝 的缝宽只要小于0.2毫米同样可以满足要求。

双曲拱桥拆除施工安全控制及环境保护管理【摘要】通过桥涵养护技术规范及公路桥梁承载能力检测评定规程，河北省邯郸市邢峰线武安县矿山双曲拱桥，技术状况及承载能力均被评定为四类危桥，桥梁通行存在严重的安全隐患，因此要求矿山双曲拱桥拆除建新桥。

本文提出双曲拱桥拆除施工，除严格遵守国家有关法律、法规外，重点探讨了拆除施工单位的基本质量要求、施工现场的安全控制及环境保护管理等方面，提出了拆除施工可操作性的具体要求，从而确保了该双曲拱桥拆除施工的顺利完成。

【关键词】双曲拱桥；拆除；施工；安全控制；环境保护；监控：破坏性试验1 前言河北省邯郸市邢峰线武安县矿山双曲拱桥，经过检测该桥已出现较严重病害，例如主拱圈腹拱拱波多处超限纵向裂缝，部分裂缝处出现渗水露筋及白色析出物；主拱肋多处开裂、混凝土脱落以及漏筋等；拱脚处有几处水迹、泛白；前墙偏西部位有纵向开裂通缝，东侧侧墙有纵、横向开裂；立墙及主拱圈出现多处混凝土剥落露筋锈蚀；桥面与路面有高差，桥头有跳车现象。

出现这些病害的原因除了该桥的设计荷载标准较低之外，还存在严重超载现象。

通过桥涵养护技术规范及公路桥梁承载能力检测评定规程，该双曲拱桥技术状况及承载能力均被评定为四类桥梁。

由于此桥过往车辆较多，且时有重车通过，存在严重的安全隐患。

同时本桥设计荷载标准本身又偏低，若进行维修加固，工程成本太高，并且双曲拱桥这种桥型已经过时。

因此要求矿山双曲拱桥拆除建新桥。

双曲拱桥拆除施工要严格遵守国家有关法律、法规的要求，拆除施工单位必须加强施工现场的安全管理及环境保护措施，以确保矿山双曲拱桥拆除施工顺利完成。

2 双曲拱桥拆除施工基本要求2.1 双曲拱桥拆除施工单位要求双曲拱桥拆除要求必须具有相应施工资质和施工经验的队伍承担，并应配备具有与旧桥拆除施工相适应的专业技术人员，且所有参与拆除的施工人员必须与投标文件上的人员一致，不得降低拆除人员的专业技术水平。

2.2 拆桥施工单位必须配合拆除监控单位的工作拆桥施工单位在拆桥过程中应接受监控单位对工程质量的要求及管理，配合监控单位布置监测仪器，监测准备到位后才能进行拆除施工，如果监测断面的量测设备没有安装就位前，不得进行拆除施工。

In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日双曲拱桥拆除施工安全事故发生的原因及对策简易版双曲拱桥拆除施工安全事故发生的原因及对策简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

（作者：李金荣孙军）20xx年某市发生一起双曲拱桥拆除事故，造成死亡8人。

最近几年来，苏北某地级市也先后发生了两起双曲拱桥拆除安全事故。

一起是20xx年3月3日发生的红星河桥拆除事故，导致施工人员2人死亡，2人重伤；另一起是20xx年7月6日发生的三区桥拆除事故，导致3人死亡，1人重伤，其中施工人员1死1重伤。

虽然事故的相关责任人都已受到了追究，但事故的教训极为深刻。

双曲拱桥是二十世纪六、七十年代公路桥梁的主要桥型。

据不完全统计，苏北某地级市乡道、县道、国省道上现今仍有双曲拱桥810多座，约占桥梁数的3/4，这些桥梁基本上都是那个年代建设的。

其中约有50％是按1972年交通部颁发《公路工程技术标准（试行）》和1982年部颁《公路工程技术标准》（JTJ1—81）设计建造的，尚能通过加固来满足近期交通要求，其余均由于荷载等级低，长期超期服役，成为四类危桥。

前几年前路大规模改造时，因建设资金不足，除国省道外，大多数双曲拱桥未同步实施改造，路宽桥窄，经常发生交通事故，给人民生命财产带来了一定的损失，社会反响比较强烈。

桥梁工程施工过程中事故的原因及预防措施随着我国基础设施建设的快速发展，桥梁工程在国民经济中的地位越来越重要。

然而，桥梁工程施工过程中事故频发，不仅给国家和人民带来了巨大的经济损失，还严重影响了桥梁工程的质量和安全。

本文将从原因分析和预防措施两个方面，探讨桥梁工程施工过程中事故的防范。

一、事故原因分析1. 施工方案不合理：在施工过程中，如果施工方案设计不当，可能导致桥梁结构受力不均、稳定性不足等问题，从而引发事故。

2. 施工质量问题：施工过程中，如果对材料、工艺、施工人员等方面的质量控制不严格，可能导致桥梁工程出现裂缝、变形等质量问题，进而影响桥梁的安全性能。

3. 安全管理不到位：施工现场的安全管理是预防事故的关键，如果安全管理不到位，如安全防护设施不完善、安全培训和教育不足等，容易导致事故的发生。

4. 自然环境因素：桥梁工程施工过程中，自然灾害、极端天气等不可抗力因素也可能导致事故的发生。

5. 人为因素：施工人员操作不当、违章作业、疲劳作业等人为因素也是导致桥梁工程施工过程中事故的重要原因。

二、预防措施1. 优化施工方案：在施工前，应充分分析桥梁工程的结构特点、地质条件等，制定合理的施工方案，确保桥梁结构的稳定性和安全性。

2. 严格施工质量控制：加强对原材料、施工工艺和施工人员的管理，确保桥梁工程的质量。

对于关键工序和重要部位，要进行严格的质量检查和验收。

3. 加强安全管理：建立健全施工现场的安全管理制度，加强对安全防护设施的检查和维护，确保施工现场的安全。

同时，加强安全培训和教育，提高施工人员的安全意识。

4. 应对自然环境因素：在施工过程中，要充分考虑自然环境因素的影响，制定相应的预防措施。

如遇到自然灾害、极端天气等不可抗力因素，要立即停止施工，确保人员安全。

5. 减少人为因素：加强对施工人员的管理，严格执行施工操作规程，杜绝违章作业和疲劳作业。

同时，提高施工人员的业务素质和职业素养，降低人为因素导致的事故风险。
