犀牛操作技巧(基础班)

1.界面篇下面我们从Rhino2.0的界面开始学习如何用Rhino2.0制作3D模型。

Rhino2.0的主界面由菜单栏、工具栏、工具箱、视图区、命令行和状态栏几部分组成（图1）。

菜单栏在菜单栏中是Rhino2.0的各种命令。

主菜单上共有12个菜单项，下面看看Rhino2.0的菜单命令。

File: 用于新建、打开、保存文件、导入导出其它格式的文件，打印机及系统设置等。

Edit：用于恢复、剪切、复制、选择对象、编辑对象以及合并对象等。

View：用于设置对象和视图的显示方式。

Curve：用于创建线段、弧等而为图形及混合图形等。

Surface：用于拉伸、旋转、放样等修改。

Solid：用于创建长方体、球体等三维物体以及交集、差集等运算。

Tansform：用于对三维物体的移动、旋转、复制等编辑。

Tools：用于控制对象和视图属性，如捕捉对象、视图网格单位设置等。

Dimension：用于测量对象的长、宽、高等数值。

Analyze：用于分析对象的长度、方向角度等属性。

Render：用于渲染对象和建立灯光。

Help：帮助文件，介绍的很详细，大家一定要看。

另外如果对哪个命令不明白可以先执行该命令然后打开帮助文件，这样可以获得关于该命令的帮助。

菜单栏在菜单栏中是Rhino2.0的各种命令。

主菜单上共有12个菜单项，下面看看Rhino2.0的菜单命令。

File: 用于新建、打开、保存文件、导入导出其它格式的文件，打印机及系统设置等。

Edit：用于恢复、剪切、复制、选择对象、编辑对象以及合并对象等。

View：用于设置对象和视图的显示方式。

Curve：用于创建线段、弧等而为图形及混合图形等。

Surface：用于拉伸、旋转、放样等修改。

Solid：用于创建长方体、球体等三维物体以及交集、差集等运算。

Tansform：用于对三维物体的移动、旋转、复制等编辑。

Tools：用于控制对象和视图属性，如捕捉对象、视图网格单位设置等。

Dimension：用于测量对象的长、宽、高等数值。

犀牛基础使用技巧教程犀牛是一款非常强大的3D建模软件，它在工业设计、建筑设计、游戏开发等领域有着广泛的应用。

下面是一些犀牛基础使用技巧的教程，帮助初学者快速上手犀牛软件。

1. 界面介绍：犀牛的界面由视图窗口、命令栏、工具栏、属性栏等部分组成。

视图窗口用于显示模型，命令栏用于输入命令，工具栏用于选择工具，属性栏用于设置工具属性。

2. 选择工具：犀牛提供了丰富的工具，如线段、曲线、多边形、体积、变形等。

通过工具栏上的图标或输入相应的命令来选择工具。

3. 绘制基本几何体：犀牛可以绘制各种基本几何体，如长方体、球体、锥体等。

选择相应的工具，点击视图窗口中的起始点和结束点，即可绘制基本几何体。

4. 修改基本几何体：犀牛提供了各种修改基本几何体的工具，如拉伸、平移、旋转等。

选择相应的工具，点击要修改的基本几何体，然后按照提示进行操作。

5. 编辑曲线：犀牛支持对曲线进行编辑，如新增控制点、调整控制点位置、删除控制点等。

选择相应的工具，点击要编辑的曲线，然后按照提示进行操作。

6. 建模技巧：在建模过程中，可以使用对称、复制、阵列等技巧来提高效率。

对称可以使模型更加对称美观，复制可以复制模型的一部分，阵列可以复制模型并按照一定的规律排列。

7. 应用材质和纹理：犀牛可以给模型应用材质和纹理，使模型更加逼真。

选择模型，点击属性栏中的材质和纹理选项，然后选择相应的材质和纹理。

8. 渲染模型：犀牛可以对模型进行渲染，生成高质量的图片或动画。

选择模型，点击渲染选项，设置相应的参数，然后点击渲染按钮进行渲染。

9. 添加光源和环境：犀牛可以添加光源和环境来调整模型的光影效果。

选择光源和环境工具，点击视图窗口中的位置，然后按照提示进行操作。

10. 导出和打印：犀牛可以将模型导出为其他格式，如DWG、STL、STEP等，以便在其他软件中使用。

选择导出选项，设置相应的参数，然后点击导出按钮进行导出。

另外，犀牛也支持直接打印模型，选择打印选项，设置打印参数，然后点击打印按钮进行打印。

引言：学软件，最重要的一步，就是装好它，打开它，然后不管三七二十五，用它！！你不会了，遇到麻烦了，自然就会去找教程、问别人、看资料，渐渐多摸索自然就会了。

记住：用它！！！——“不高兴与没头脑”工作室申明：此份犀牛入门简易教程，参考了很多大川大神的那份教程，图片也基本截的里面的图，结合作者自己的一些理解写的，你可以把它看成一份王大川教程的略缩版。

在作者自建模区：双击左上角那个框框就放大，再双击又缩小。

后面单独讲。

状态栏：与CAD差不多。

主工具栏：最重要的东西，建模用到的所有命令。

后面会主要讲的。

怎样按按钮？左键点与右键点可能是不同的功能。

对着左下角有个小三角形的按钮长按左键能打开更多。

3.建模区的视窗操作点哪个视窗，你就可以在那个视窗里操作。

拖动分割四个视窗的白条，就能改变视窗大小。

双击左上角小框框就能最大化。

点标准工具栏的这个键，就能变回最初的。

右键点左上角那个小框框就能改变一些视窗的设置，自己摸索。

主要用到的是改变它的显示模式，4.基本操作。

旋转视图：鼠标右键。

平移：shift+ 鼠标右键、ctrl+alt+鼠标右键、键盘的↑↓←→件。

缩放：划动鼠标滚轮、Pagedown 和 Pageup、ctrl+鼠标右键、alt+鼠标右键。

怎样选择物体？点他！！！增选、减选、框选跟CAD一样。

（试试shift+点他，ctrl+点他）建模辅助：基本和CAD一样，我常用到“物件琐点”，点一下它你就知道是什么了。

以下进入到各种命令按钮的讲解。

我都不多讲，基本上把大川哥的图片贴出来就完事。

希望大家一定要自己去尝试着用，跟着命令行里的提示做就行了，其实多用你就知道怎么用的，用来干嘛的，比别人讲更好理解。

实在弄不懂的，去看王大川那个教程。

5.点点基本上我只是拿来用作辅助点。

我最常用依长度和数目在线上等分点那个命令。

其他几乎没用过，感觉用“物件琐点”几乎就能解决辅助点的问题了。

大川哥的图片摆上，具体的自己都试试。

各种线。

犀⽜操作技巧（基础班）犀⽜（Rhinoceros 5）操作技巧（基础）1.⽂件1.1点击⿏标右键进⾏视图旋转，shift+⿏标右键进⾏视图平移；1.2⿏标右键，重复上⼀操作；1.3将视图进⾏最⼤化：ctrl+m；1.4⽂件→递增保存，⾃动在⽂件保存的位置另存⼀个当前状态的新⽂件（递增）；1.5⽂件→插⼊，向当前模型内导⼊同类型模型实体；1.6⽂件→导⼊，向当前模型内导⼊不同⽂件类型的内容；1.7⽂件→导出选取的物体，导出选择的物体为⼀个新的模型⽂件；1.8⽂件→⽂件属性，对软件进⾏设置；1.9模型切换线框或实体：；1.10编辑→多次复原，对操作进⾏多次撤销；1.11选择对象的加减选：shift+⿏标左键进⾏选择；1.12创建群组：，选择要加⼊的物体，按enter确认；1.13打开、关闭曲线、实体的控制点，编辑→控制点→开启、关闭控制点（快捷键F10、F11）；1.14模型内内容的冻结：编辑→可视性→锁定；1.15对所选的物体进⾏隐藏：ctrl+h；对所选的物体进⾏显⽰：ctrl+alt+h；1.16弹出快捷按键：选择物体，按⿏标中键；1.17图块导出：将创建的图块进⾏导出，编辑→图块→图块管理器，进⾏导出；1.18框选缩放：ctrl+w，然后对需要放⼤的位置进⾏缩放；1.19缩放⾄最⼤范围：ctrl+ shift+e，将模型内物体全部以最⼤范围显⽰在视图内；1.20更改坐标系：查看→设置⼯作平⾯，选择设置⼯作平⾯的⽅式；1.21如果关闭了⼏个视图，想要恢复，查看→⼯作视窗配置→四个⼯作视窗；1.22更改视图内格线⽹格密度：查看→格线选项，可改变当前视图，也可改变所有视图；1.23视图⽹格的显⽰关闭：F7；2.点2.1单点：每次创建⼀个单点；2.2多点：⼀次创建多个点；2.3抽离点：抽离（复制）出物体上的控制点；2.4最接近点：找到距离⽬标点最近的物体上点；2.5数个物件的最接近点：找到多个物件间距离最近的点；2.6标⽰曲线的起点（终点）：找到曲线的起点（终点）；2.7依线段长度等分曲线：将曲线进⾏给定长度的等分（最后⼀段可能不是给定的长度）；2.8点格：通过给定X、Y⽅向的点数，创建平⾯点格；3.直线⼯具3.1绘制线段过程中，想要⽔平或垂直绘制，按住shift键；4.曲线⼯具4.1绘制的曲线，可以选取夹点，按住alt+⽅向键进⾏移动夹点操作；4.2删格捕捉快捷键F9，正交快捷键F8；4.3从两个视图的曲线：，将条曲线依附到另⼀条曲线上（可⽤于相贯线提取）；4.4从断⾯轮廓线建⽴曲线：，已知⼏条曲线，绘制的曲线直接落到已知曲线上，实现相交（可⽤于绘制曲⾯）；4.5曲线重建：改变已有曲线的控制点数和阶数，但会改变曲线的形状；4.6曲线更改阶数：，可改变曲线的控制点数，曲线形状不变；4.7褶皱偏移（调整曲线接缝）：，可以调整绘制曲线时的封闭接缝（褶皱点），到该曲线的其他位置；4.8将曲线转换为直线、圆弧：，改变后通过改变控制点进⾏曲线调节；4.9周期化：可以使未封闭的曲线进⾏周期化封闭，但是改变原曲线的曲率；4.10封闭开放的曲线：可以使未封闭的曲线通过直线封闭；4.11截断曲线：在已绘制的曲线上点取起点，并沿轨迹点取终点，将删除经过选取轨迹的曲线，保留另⼀部分曲线；4.12抽离⼦线段：该功能针对于多重直线，通过选取若⼲线段，对选择的部分进⾏抽离，使选择部分与剩余部分分开成单独的多重直线；4.13截短曲线：在已绘制的曲线上点取起点，并沿轨迹点取终点，将保留经过选取轨迹的曲线，删除另⼀部分曲线；4.14在曲线上插⼊直线：在已绘制的曲线上点取两点，在两点间插⼊直线，并删除两点间的曲线部分；4.15曲线布尔运算：对两封闭的曲线或线段进⾏交集、并集运算，将交集、并集部分合并为⼀个整体（形成外围曲线）；5.建⽴曲⾯5.1指定三或四个⾓建⽴曲⾯；5.2以平⾯曲线建⽴曲⾯：曲线应为封闭曲线，只能是共⾯曲线；5.3以⼆到四个边缘曲线建⽴曲⾯；5.4矩形平⾯；5.5切割⽤平⾯：该平⾯创建于曲⾯物体间，可⽤剪切命令对物体进⾏曲⾯剪切；5.6直线挤出：将绘制的曲线（直线、剪切⾯）的轮廓按直线进⾏拉伸，形成曲⾯；封闭的曲线可进⾏加盖，未封闭曲线不能加盖；5.7沿着曲线挤出：同第6条；5.8挤出曲线成锥状；将绘制的曲线（直线、剪切⾯）的轮廓进⾏拉伸，形成变截⾯锥状；5.9挤出到点：将绘制的曲线（直线、剪切⾯）的轮廓到⼀个点进⾏拉伸，形成尖状；5.10彩带：沿着曲线进⾏宽度⽅向拉伸，形成带状曲⾯；5.11往曲⾯法线⽅向挤出曲线：先将⼀条曲线映射到曲⾯上，沿着曲⾯的该法线⽅向拉伸出曲⾯，可以更改曲⾯的宽度；5.12放样：可通过若⼲条曲线放样成⼀个曲⾯（即曲⾯经过曲线）；也可以通过点、曲线放样成曲⾯；也可以通过若⼲个封闭曲线放样成⼀个曲⾯；5.13从⽹线建⽴曲⾯：可通过依次点取两个⽅向相交的曲线放样成⼀个曲⾯（不可框选）；5.14嵌⾯：按照封闭曲线的轮廓⽣成⼀个曲⾯，是否共⾯均可，本节第2条只能是共⾯曲线；5.15单轨扫掠：使垂直于轨迹曲线（线段）的封闭或⾮封闭曲线，沿着轨迹曲线⽣产曲⾯；轨迹曲线上可以有多个不同的曲线进⾏扫掠（不同线间进⾏过渡）；5.16双轨扫掠：同第15条；5.17（1）旋转成形：平⾯曲线，沿给定的轴线旋转，形成曲⾯；（2）沿着路径旋转：已知曲线，让其沿绘制的路径旋转形成曲⾯；5.18在物体上产⽣布帘曲⾯：在物体上所选定的区域产⽣覆盖物体的布帘曲⾯；5.19以图⽚灰阶⾼度：选择要插⼊的灰阶图⽚⽂件，在模型中选定要插⼊的区域，插⼊该图⽚内容类似于布帘的曲⾯；6.曲⾯⼯具6.1延伸曲⾯：对已有封闭曲⾯进⾏长度⽅向的延伸，或者对已有⾮封闭曲⾯进⾏宽度⽅向，延伸均保持曲⾯原有的曲率；6.2曲⾯圆⾓：对于两个曲⾯（或实体的两个⾯）的交接⾯进⾏倒圆⾓（可以是平⾯，也可以是曲⾯）；注：当要倒⾓的交接⾯内有曲⾯的接缝时，将导致倒⾓不能过渡⽽间断；6.3调整封闭曲⾯的接缝：可以对封闭曲⾯的接缝位置进⾏调整；因为曲⾯的接缝在做剪切操作时，相当于⼀条线段或曲线参与剪切；6.4曲⾯斜⾓：对于两个曲⾯的交接⾯进⾏倒斜⾓；6.5偏移曲⾯：对已有曲⾯进⾏偏移，也可以形成⼀个封闭的实体；6.6混接曲⾯：两个曲⾯相交的两个倒⾓，不能很好的过渡融合时，使⽤该命令是两倒⾓进⾏融合；6.7不等距偏移曲⾯：对已有曲⾯进⾏不等距偏移，先等距偏移出⼀个曲⾯，再对新曲⾯添加控制⼿柄，对曲⾯进⾏修改；6.8合并曲⾯：将两个独⽴接触的曲⾯，合并成⼀个曲⾯；对于有间断的曲⾯，可以通过调整公差值将两个曲⾯进⾏合并；6.9衔接曲⾯：使两个曲⾯进⾏斜接过渡，使两个曲⾯衔接过渡（两个曲⾯不进⾏合并）；有位置、正切、曲率这3种衔接⽅式，产⽣不同的效果；默认情况下所选的第⼀个曲⾯会主动产⽣变成来去匹配⽬标曲⾯；6.10对称：通过选择的镜像轴，对曲⾯进⾏镜像延伸，但是未焊接成⼀个曲⾯；6.11重建曲⾯：可以改变曲⾯的控制点数及曲⾯曲度；6.12更改曲⾯阶数：可以改变曲⾯的曲度；6.13取消修剪：将已经修剪过的曲⾯，进⾏恢复；6.14使曲⾯周期化：使未封闭的曲⾯进⾏封闭；6.15移除曲⾯边缘：删除曲⾯上的重合边（因为这些重合的破边，将影响后期曲⾯沿边延伸等操作）；6.16摊平可展开的曲⾯：将曲⾯展开为平⾯；6.17调整曲⾯边缘转折：选中曲⾯的边，选定要转折的区域，在该区域出现控制⼿柄（⼿柄将垂直于所选的边），通过⼿柄对该区域的曲⾯进⾏调节；6.18显⽰边缘：可以将曲⾯的边缘进⾏显⽰；7.建⽴实体7.1⽴⽅体：⾓对⾓、⾼度；对⾓线；三点、⾼度；边框⽅块7.2圆柱体：7.3球体：中⼼点、半径；直径；三点；四点（其中1个点与其他不共⾯）；环绕曲线；从与曲线正切的圆；逼近数个点；7.4椭圆球体：从中⼼点；直径；从焦点；⾓；环绕曲线；7.5抛物⾯椎体：7.6圆锥体：7.7平顶椎体：7.8⾦字塔：7.9平顶⾦字塔：7.10圆柱管：7.11环状体：7.12圆管（平头盖）：通过曲线创建沿曲线的平头圆管；7.13圆管（圆头盖）：通过曲线创建沿曲线的圆头封闭圆管；7.14挤出曲⾯：选择平⾯曲⾯，对曲⾯进⾏挤压形成实体曲⾯（可选择是否有盖）；7.15挤出曲⾯⾄点：选择平⾯曲⾯，挤出成椎体；7.16挤出曲⾯成椎状：选择平⾯曲⾯，挤出成椎状；7.17沿着曲线挤出曲⾯：选择平⾯曲⾯，沿着所选的曲线进⾏挤出，形成实体曲⾯；7.18挤出曲线⾄“”：同14-17条；8.实体⼯具8.1布尔运算联集：将多个实体合并成⼀个实体，并将相交的部分进⾏删除；8.2布尔运算差集：保留第⼀个所选实体及两个实体相交的部分，删除后选择的实体；8.3布尔运算交集：保留两个实体相交的部分，删除其他部分；8.4布尔运算分割：将两个实体进⾏分割，分别是各⾃独⽴的部分、相交的部分；8.5布尔运算两个物体：将相交的两个实体分开成两个独⽴的实体；8.6⾃动建⽴实体：⼀个为封闭的曲⾯，被另⼀个曲⾯相交并封闭，通过该命令，⾃动建⽴⼀个两曲⾯封闭部分的实体；8.7将平⾯洞加盖：对缺少盖的平⾯洞⼝进⾏加盖；8.8抽离曲⾯：使实体的⾯从实体中分离出来（可以复制的⽅式进⾏分离）；8.9不等距边缘圆⾓：对实体的⼀个边的两端进⾏不等距的倒圆⾓；8.10不等距边缘斜⾓：同第9条；8.11建⽴圆洞：在实体上进⾏打圆洞；8.12建⽴洞：在实体上进⾏打矩形洞；8.13线切割：：使⽤⼀条曲线，通过调整切割的宽度和⾼度，在实体上沿曲线的轮廓进⾏切割；8.14将⾯移动：选择实体上的⼀个⾯，使实体保持该⾯不变（⼤⼩、⽅向均不变），使实体发⽣移动变形；8.15将⾯移动⾄边界：同14条；8.16移动边缘：选择实体上的⼀个边，使实体保持该边不变（⼤⼩、⽅向均不变），使实体发⽣移动变形；9.从物体建⽴曲线9.1投影曲线：将曲线投影到曲⾯，曲线将贯穿曲⾯；9.2拉回曲线：将曲线投影到曲⾯，复制到就近的曲⾯上⽽不贯穿；9.3复制边缘：将曲⾯的边缘进⾏复制，形成曲线；9.4.复制边框：同3条；9.5复制⾯的边框：同3条；9.6抽离结构线：将曲⾯的曲率结构线复制出来；9.7抽离线框：将实体的外表线框进⾏复制；9.8垂直混接：选取曲⾯的⼀个边及边上的起⽌点，再选择曲⾯上的另⼀个边及边上的终⽌点，形成⼀条曲线；9.9物件交集：提取两相交曲⾯（或者实体）的交线；9.10等距断⾯线：在曲⾯上按照给定的⽅向⽣成等距的封闭断⾯曲线；9.11断⾯线：在曲⾯上，沿着曲⾯绘制出覆盖整个曲⾯的断⾯曲线；当断⾯线遇到曲⾯的接缝时，断⾯线会被接缝打断；9.12测地线（最短路径）：在曲⾯上，选取两点，形成沿着曲⾯最短路径的曲线；9.13轮廓线：提取实体的轮廓线（不提取⽹格轮廓线）；9.14⽹格轮廓线：提取实体的⽹格轮廓线；9.15抽离点：提取曲⾯、曲线的控制点；10.组合：使两个曲线、曲⾯等进⾏组合，形成⼀个；（9-12、14条）11.炸开：使通过衔接的曲线等进⾏炸开；12.修剪：同CAD该项功能（删除被修剪部分）；13.打断：将线、⾯进⾏分离；14.群组14.1群组：将不接触或接触的物体创建成群组；14.2解散群组：与13.1条功能相反；14.3加⼊⾄群组：将群组外的物体加⼊到群组内；14.4从群组去除：与13.3条功能相反；14.5设定群组名称：15.打开编辑点：打开曲线的编辑点（在曲线上）；16.打开点16.1打开点：打开控制点（类似控制⼿柄点）；16.2打开编辑点：同14条；16.3关闭选取物体的点：16.4插⼊⼀个控制点：16.5移除⼀个控制点等：17.⽂本物体：创建⽂本；18.变动18.1移动：使⽤该功能与⼿⼯移动相⽐，该功能移动时可以⾃动启动捕捉功能，⽽⼿动的不能；18.2复制：同18.2条；18.3旋转3D：给定旋转轴线和旋转⾓度完成空间的3D旋转；18.4旋转2D：只能在XY、XZ、YZ平⾯内进⾏旋转；18.5三轴缩放：选取缩放基点，选取第⼀参考点、第⼆参考点完成缩放；18.6两轴缩放：选取缩放基点，选取⼀参考点完成缩放；18.7镜像：类似CAD该项功能；18.8定位-两点：选取参考点⼀、⼆，指定⽬标点⼀、⼆完成定位移动；18.9定位-三点：选取参考点⼀、⼆、三，指定⽬标点⼀、⼆、三完成定位移动；18.10定位⾄曲⾯：物体的⼀个基点，选取缩放和旋转的基准点；选取要定位到的曲⾯，将物体定位⾄所选择的曲⾯；18.11垂直定位⾄曲线：将物体垂直定位到⽬标曲线上；18.12定位曲线⾄边缘：将曲线移动或复制到曲⾯的边缘；18.13矩形阵列：对所选物体进⾏XYZ矩形阵列复制；18.14环形阵列：对所选物体进⾏绕某点的环形阵列复制；18.15沿着沿着曲线阵列：18.16在曲⾯上阵列：18.17对齐物体：对所选的物体进⾏对齐（对齐⽅式有向上、向下、向左等对齐⽅式）；18.18扭转：选择物体及旋转轴，给定旋转⾓度，使物体产⽣扭转（如为圆柱体，将发⽣⽹格线的扭转）；18.19弯曲：给定起始点、终⽌点，给定弯曲度，将物体进⾏倾斜；18.20倾斜：将物体进⾏倾斜；18.21变形控制器编辑：例如⼀个⽂字物体，建⽴⼀条曲线，然后通过该命令将曲线设置为变形控制器，通过调整曲线的控制点完成⽂字物体的编辑；19.尺⼨标注19.1直线尺⼨标注：标注⽔平、垂直尺⼨；19.2对齐尺⼨标注：标注⽔平、倾斜尺⼨；19.3旋转尺⼨标注：给定标注线的⾓度，测量该⾓度下两点之间的尺⼨；19.4纵坐标标注：标注坐标值（X、Y、Z）；19.5半径、直径尺⼨标注：标注半径、直径尺⼨；19.6⾓度尺⼨标注：标注⾓度尺⼨；19.7标注引线：进⾏引线说明标注；19.8⽂字⽅块：进⾏⽂本标注；双击已标注的⽂本，可进⾏编辑；19.9剖⾯线：对封闭曲线内进⾏剖⾯填充；20.⼯具→物体锁点：选择编辑时的捕捉⽅式；21.分析21.1点分析：显⽰点的坐标；21.2曲线分析：（1）开启曲率图形：显⽰曲线的曲率图形；（2）⼏何连续性：显⽰曲线的⼏何连续性类型（G0、G1、G2）；（3）偏差值：可以测量两条曲线起点、终点间的距离，以及最⼩、最⼤距离；21.3曲⾯分析：（1）曲率分析：显⽰曲⾯的曲率类型（G0、G1、G2）；（2）拔模⾓度分析：显⽰曲⾯是否有折⾓相交；（3）环境贴图：在曲⾯上添加外部图⽚，进⾏表⾯贴图；（4）斑马纹：在曲⾯上添加斑马纹，体现曲⾯的曲率及连续性；21.4质量属性：（1）⾯积：测量封闭曲线，曲⾯的⾯积；（2）⾯积重⼼：测量物体的⾯积重⼼坐标；（3）⾯积⼒矩：测量物体的⾯积⼒矩平衡点的⼒矩和⼒矩平衡点；（4）体积：测量物体的体积；（5）体积重⼼：测量物体的体积重⼼坐标；21.5边框⽅块：测量物体的正交的外接边界⽅块；21.6长度、距离、⾓度、直径等：21.7边缘⼯具：（1）显⽰边缘：显⽰物体的边缘（也显⽰了控制点）；22.渲染22.1着⾊模式⼯作视框：当前⼯作视框进⾏着⾊，当有操作后，该视框取消着⾊；22.2渲染预览：对所选择的物体进⾏渲染预览；22.3渲染：以最终输出的形式进⾏渲染，可保存、打印等；22.4渲染属性：调整渲染的属性；22.5建⽴聚光灯：在渲染模式下建⽴聚光灯对物体进⾏打光；22.6聚光灯调节：选择聚光灯，按F10进⼊编辑模式进⾏编辑；22.7建⽴点光源、平⾏光等：。

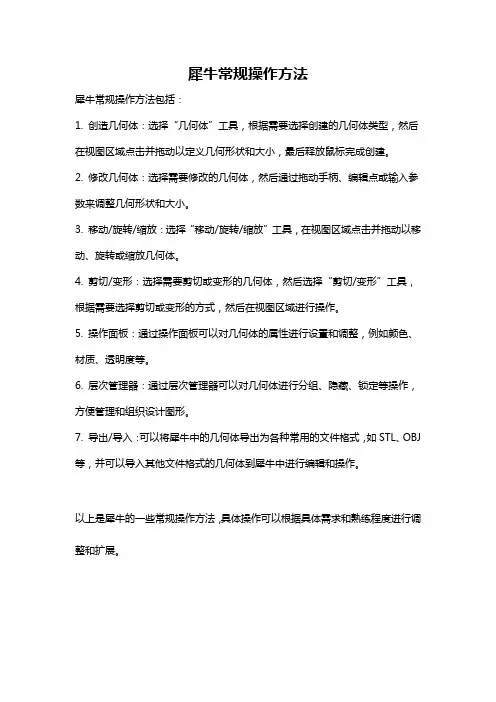

犀牛常规操作方法
犀牛常规操作方法包括：
1. 创造几何体：选择“几何体”工具，根据需要选择创建的几何体类型，然后在视图区域点击并拖动以定义几何形状和大小，最后释放鼠标完成创建。

2. 修改几何体：选择需要修改的几何体，然后通过拖动手柄、编辑点或输入参数来调整几何形状和大小。

3. 移动/旋转/缩放：选择“移动/旋转/缩放”工具，在视图区域点击并拖动以移动、旋转或缩放几何体。

4. 剪切/变形：选择需要剪切或变形的几何体，然后选择“剪切/变形”工具，根据需要选择剪切或变形的方式，然后在视图区域进行操作。

5. 操作面板：通过操作面板可以对几何体的属性进行设置和调整，例如颜色、材质、透明度等。

6. 层次管理器：通过层次管理器可以对几何体进行分组、隐藏、锁定等操作，方便管理和组织设计图形。

7. 导出/导入：可以将犀牛中的几何体导出为各种常用的文件格式，如STL、OBJ 等，并可以导入其他文件格式的几何体到犀牛中进行编辑和操作。

以上是犀牛的一些常规操作方法，具体操作可以根据具体需求和熟练程度进行调整和扩展。

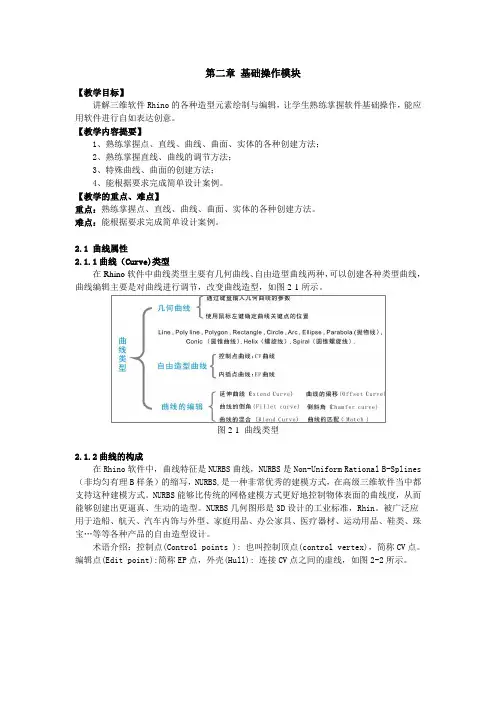

第二章基础操作模块【教学目标】讲解三维软件Rhino的各种造型元素绘制与编辑，让学生熟练掌握软件基础操作，能应用软件进行自如表达创意。

【教学内容提要】1、熟练掌握点、直线、曲线、曲面、实体的各种创建方法；2、熟练掌握直线、曲线的调节方法；3、特殊曲线、曲面的创建方法；4、能根据要求完成简单设计案例。

【教学的重点、难点】重点：熟练掌握点、直线、曲线、曲面、实体的各种创建方法。

难点：能根据要求完成简单设计案例。

2.1 曲线属性2.1.1曲线（Curve)类型在Rhino软件中曲线类型主要有几何曲线、自由造型曲线两种，可以创建各种类型曲线，曲线编辑主要是对曲线进行调节，改变曲线造型，如图2-1所示。

图2-1 曲线类型2.1.2曲线的构成在Rhino软件中，曲线特征是NURBS曲线，NURBS是Non-Uniform Rational B-Splines （非均匀有理B样条）的缩写，NURBS,是一种非常优秀的建模方式，在高级三维软件当中都支持这种建模方式。

NURBS能够比传统的网格建模方式更好地控制物体表面的曲线度，从而能够创建出更逼真、生动的造型。

NURBS几何图形是3D设计的工业标准，Rhin。

被广泛应用于造船、航天、汽车内饰与外型、家庭用品、办公家具、医疗器材、运动用品、鞋类、珠宝…等等各种产品的自由造型设计。

术语介绍：控制点(Control points ): 也叫控制顶点(control vertex)，简称CV点。

编辑点(Edit point):简称EP点，外壳(Hull): 连接CV点之间的虚线，如图2-2所示。

图2-2 曲线构成2.1.3控制点方式在Rhino中，曲线是模型最重要的部分，绘制曲线也是建模最重要的操作。

建立一个模型常常是从画一条曲线开始，如先绘制物体的轮廓线，然后再通过放样、挤伸、裁剪等操作生成不同的模型。

圆、圆弧、椭圆、二维多段线、三维多段线、附加线和样条曲线统称为曲线，曲线控制点方式有两种，CV点控制和EP点控制，如图2-3所示。
