认识数控机床的电气图

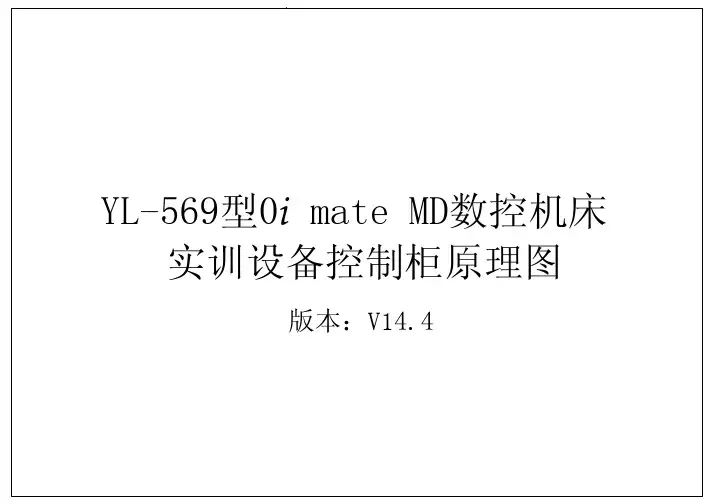

YL-569型0i mate MD数控机床实训设备控制柜原理图版本：V14.41、本设备贯彻中华人民共和国机械行业标准JB/T.2739-2008 “工业机械电气图用图形符号”的规定2、本设备贯彻中华人民共和国机械行业标准JB/T.2740-2008 的“项目代号四段标志法”2.1 项目代号采用下列四段标记：第一段 高层代号 前缀符号为 = 例如=D00第二段 位置代号 前缀符号为 + 例如+A1第三段 种类代号 前缀符号为 - 例如-QF1第四段 端子代号 前缀符号为 ：例如：103.本图纸还采用了JB2740标准的图区索引法4.代号意义B 总体设计布局及安排，接线板互连图D 电源系统，交流驱动系统N 直流控制系统P 交流控制系统5.斜体下划线表示线号如“5”表示5号线，用于智能化考核系统的输入。

F EDC B F ED图纸说明电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记CBAAF 3029285648U 44W 42润滑输出刀库后位输入刀库后位输出刀库前位输入刀库前位计数3813646362616059585756555453冷却排屑5049525351超程刀松刀夹松刀超程5251D E F DE标 记标 记更 改 文 件 号签 字日 期设备型号电气图号编 码电 气 原 理 图XT1表W 4117排屑电机W72V72U72风扇电机W34V34U34321控变380伺变220伺变380冷却电机U 41W32V32U32W31V31U31W1V1U116151413121110987654XT1BC BC输入公共端急停175416气压液位208206气密松刀抱闸24V200204I/O-24V 05CX362616CX41514控变24W 46U 465049启动急停系统24V 伺服24V继板24V 伺服220CX3控变110控变22076555W33V33U331U 43W 43U 43W 42U 42484746454443424140393837363534333231302928272625242322212019181.71.61.51.41.31.21.11.032313029202443.2F 2062021061042024342414039383736353433 2.72.52.32.1 2.62.42.22.03.03.1EDF 5620220420229202108202381360595857565554535251504948474645 3.33.43.53.63.7注：1、①表示端子号,例：①表示XT2：1XT2图电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记ED-KA1391.00.7304828PCB2009194681754535251-KA12-KA11XT22726252423222120876543211.21.42.62.42.22.01.61.51.72.12.32.52.71.3 1.1CB162650498167618060-KA18-KA17-KA16-KA15-KA1428191817161514131211100.60.50.40.30.20.10.0B010V24V 24V CBX2.1手摇倍率-XT1055F X2.0Y7.7手摇灯急停2423KP24启动停止222120194321KP24KP24*1RC-L+L DEF 17X11.5X2.5X2.4X2.3X2.2手摇轴选-XT106251816X4.7X11.6X11.7注：1、①表示端子号,例：①表示XT3：11514131211109876Y ZA24V0VX2.6X2.7X4.2XLC*10DE标 记标 记更 改 文 件 号签 字日 期设备型号电气图号编 码电 气 原 理 图XT3图XT3控制面板B C BCY2.5Y2.7Y2.6Y2.4Y2.3Y2.2Y2.1Y2.0F 41U439O 99C 272625EDF 39U43U47U46U422U42U44U4246U4344U434U4348478O 88C 7O 77C 6O 66C 5O 55C 4O 44C 3O 33C 2O 22C46454443424140393837363534333231302928注：1、①表示端子号,例：①表示XT2：1XT2电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记EDKA8242322XT5CBKA7KA5KA4KA6Y27Y26Y25PCB2009197Y24Y23Y22Y21KA2KA1KA3Y20500521201918171615141312111098765431010112345678921CB1--接地2--刀库U 3--刀库V 4--刀库W1--空脚2--抱闸0V 3--打刀缸4--抱闸24V 5--主轴气密封F XP1润滑、抱闸E DF XS31刀库电机接插件定义电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记ED1--0V2--刀库前位输入3--刀库前位输出4--刀库后位输入5--刀库后位输出6--计数7--空脚8--空脚9--24VWS20-5-KZXS1刀库信号CBWS20-9KZAWS28-12-kZ1--空脚2--主轴风扇U 3--主轴风扇V 4--主轴风扇W 5--冷却电机U 6--冷却电机V 7--冷却电机W 8--排屑电机19--排屑电机210--排屑电机311--照明电源112--照明电源2WS28-4-kZXS41主轴风扇 冷却电机 排屑电机CBA1--空脚2--空脚3--输入公共端4--气压5--松刀6--刀紧7--刀松8--空脚9--空脚10--空脚11--空脚12--空脚1--排屑输入信号2--照明输出信号3--冷却输入信号4--排屑反输出信号5--排屑正输出信号6--冷却输出信号7--M30断电信号8--24V-9--0V-10--刀库反转输出信号11--刀库正转输出信号12--润滑输出信号13--CX314--CX315--抱闸24V 16--抱闸0VF XS81 PLC信号EDF XS71 刀库输入信号接插件定义电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记EDWS28-16-kZXS51伺服主电源1--伺服电源1（驱动风扇）2--伺服电源23--伺服电源3（驱动风扇）4--地线CBTYP-5618-k1--空脚2--超程3--超程4--X05--Y06--Z07--X限位8--Y限位9--Z限位10--输入公共端WS24-10-kZXS91 限位信号WS24-12-kZCBWS28-16KTD WS24-10JTD F WS24-12KTD WS24-12-JZXS72 刀库输入信号XS42主轴风扇、润滑电机、冷却电机WS28-12KTD WS28-12-JZWS20-9KTD XS2刀库信号WS20-9JZWS24-10KTD XS92 限位信号WS24-10-JZ XS32刀库电机WS28-4KTD WS28-4-JZ WS20-5KTD XP2润滑、抱闸WS20-5-JZXS82PLC信号WS28-16-JZ备用XS91 限位信号WS24-10-kZ机床侧EDF 备用备用XS52伺服主电源接插件连接图电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记EDXS41主轴风扇、排屑电机、冷却电机WS28-12JTD WS28-12-kZXS43主轴风扇、润滑电机、冷却电机WS28-12JTD WS28-12-kZWS28-16JTD WS28-16-kZXS83PLC信号XS33刀库电机WS28-4JTD WS28-4-kZ备用WS28-16JTD WS28-16-kZXS31刀库电机WS28-4JTD WS20-5JTD WS20-9JTD WS28-4-kZXS81PLC信号XP1润滑、抱闸XS1刀库信号WS20-5-KZWS20-9KZCBTYP-233-J XS53伺服主电源TYP-5618-k接线柜侧备用控制柜侧TYP-233-K TYP-233-J WS24-12JTD WS24-12-kZXS71 刀库输入信号TYP-5618-jXS51伺服主电源TYP-5618-kCB技术要求：黑色--交流或直流动力线红色--交流控制线蓝色--直流控制电路白色--直流0V F A电源输入端子NNU422U42W42-KA18=N00/18.D9S9分励脱扣DE-W1L3L2L140A-QS0BC1L11L21L350HZ 40A3相5线 380V 设备总电源（电气控制单元）F 标 记标 记更 改 文 件 号签 字日 期编 码A短路保护NDE设备型号电气图号电 气 原 理 图电路图总电源保护接地铜排L11L12L13BC2L12L22L3=D01/1.B2-QS1 -FU1D40A 32A6mm 2黑色漏电保护F 编 码日 期签 字更 改 文 件 号标 记标 记F 单片机电源AA故障板电源、YL-015-GS3E D CBNL1=D00/1.C94L12A-Q2+5V0V单片机板考核系统电源图电 气 原 理 图电气图号设备型号ED+12V0V故障板CB20.75mm 黑色设故系统电源控制F =P01/1.D8D EF 标 记标 记更 改 文 件 号签 字日 期编 码DE设备型号电气图号电 气 原 理 图伺服主电源图伺服主电源AXS52XS51220V～220V～220V～=D01/2.F5U33V33W33B CA24mmBC。

数控机床的电气识图知识讲义(1)数控机床的电气识图知识讲义一、数控机床的概述数控机床是通过数控系统控制机床运动轨迹，加工出带有一定形状、尺寸和位置精度的零部件的机床。

数控机床具有高精度、高效率、高自动化程度等优点，已经成为现代工业生产的重要设备之一。

二、数控机床的电气系统概述数控机床的电气系统包含了控制系统、馈电系统和驱动系统。

控制系统由计算机和各种控制卡组成，用于对机床的运动、工艺、参数等进行控制，馈电系统用于为各个系统供电，包括中高压电源、低压电源、电源滤波等设备，驱动系统用于控制电机运动，主要包括伺服驱动器、步进驱动器等。

三、数控机床的电气识图知识电气识图是指根据机床电气装置的原理和构造，把各种元器件、接线、继电器和开关量用符号组合成为可以表示各种电气控制功能的电路图。

数控机床的电气识图知识主要包括以下几个方面：1.通用符号标记方法通用符号标记方法是电气图中的一种语言，电气工作者通过共同的符号加强交流与合作，如在电气图中用矩形表示接通开关，用箭头表示指向机床速度的电流等。

2.电气图的绘制方法电气图的绘制方法有线路独立法和递进法两种，线路独立法是指将各个元器件的连线竖直排列在同一画面上；递进法是指将各个元器件的连线按照部件的递进顺序排列，且相邻部件将其点和线连接。

3.控制电路的绘制方法控制电路是数控机床中的核心部分，其绘制要注意控制功能的准确表示，包括输入模块、输出模块、中间模块和整体模块等。

4.梯形图的绘制方法梯形图是控制电路中常用的一种表示方法，一条竖直的线代表一个输入端子，横线表示各种条件和控制逻辑的连接。

5.电气故障诊断的方法数控机床的电气系统非常复杂，一旦出现故障很难判断其具体原因。

故障诊断方法主要包括了精细化的电气设备维护、系统层次的排除故障等，维修工具和资料准备与技术培训不可或缺。

四、总结数控机床的电气识图知识对于数控机床的正常运行和人员维护是非常重要的，只有掌握了数控机床的相关知识，才能更好的进行机床维护和故障排除。

4.2 学习指导4.2.1 Z3050型钻床电气控制系统钻床主要用于工件钻削加工。

主要用于钻孔、括孔、铰孔、攻丝。

常见的钻床可以分立式钻床、台式钻床、摇臂钻床、专用钻床等种类。

我们主要向大家介绍摇臂钻床的电气控制系统。

一．钻床的结构运动：1．摇臂钻床结构：摇臂钻床由底座、立柱（分内立柱、外立柱）、摇臂、主轴箱、工作台，和摇臂升降机构、摇臂升降夹紧机构、主轴箱平移夹紧机构、外立柱绕内立柱旋转夹紧机构等部件组成。

如右图。

2．运动：摇臂钻床的主运动是主轴的旋转运动，辅运动包括摇臂的升降运动、摇臂（通过外立柱绕内立柱）做旋转运动、主轴箱（沿摇臂）的平移运动、夹紧机构的夹紧/放松运动和冷却泵的旋转运动。

二、摇臂钻床的控制要求与特点：任何一台设备的控制都有它的控制要求，控制要求是根据机械、电气要求决定的。

除了控制的共性外， 每台设备还有它自身的控制特点。

下面是 Z3050 型钻床的控制要求：1．主轴电动机的单向运行，主轴的分合、换向、 调速由机械完成；2．所有夹紧机构由双向旋转的液压泵供油给夹紧油缸驱动。

液压泵电动机正转，放松；反转，夹紧；3．摇臂升降之前，需自动将其夹紧机构放松；摇臂升降结束，需一定的延时用于消除 升降电动机惯性旋转后，再自动夹紧；4．摇臂升降为点动控制，包括下述过程：给升（降）信号→升降夹紧机构放松→（到位）升（降）→（到位）→拆除升（降） 信号→延时→升降夹紧机构夹紧→（到位）→停止（整个过程结束）5．具有摇臂升降限位保护；6． .摇臂钻床有三个夹紧机构， 夹紧/放松由液压系统驱动。

油路由电磁铁 （电磁阀） YA 1、 YA 2 控制。

当 YA 1、YA 2 都失电，油路向摇臂升降夹紧机构供油；当 YA 1、YA 2 分别或同时 得电，油路分别或同时向主轴箱、立柱夹紧机构供油；7．主轴箱平移、立柱旋转由人力完成，其夹紧机构动力由液压液压系统实现。

在主轴 箱、立柱的夹紧机构液压泵（电动机）起动前，YA 1、YA 2 得电，需一定的延时，保证油路 完全接通后，才能起动液压泵（电动机）；夹紧机构的液压泵（电动机）停止后，需一定的 延时，保证液压泵（电动机）惯性旋转结束后，才能断开 YA 1、YA 2，以防止惯性旋转产生 的压力油的堵塞，造成油路干涉，损坏油路；8．具有必要的指示电路和照明电路；9．具有完善的电气保护。

数控铣床电气图分析数控机床的电气册由数控机床厂商提供，电气原理图一般包括主电路、控制电路、进给伺服驱动电路、主轴驱动电路、CNC接口电路和PLC输入输出电路。

除此之外还提供电气元件安装位置图等，便于维修。

机床厂在设计电气图册时一般考虑多种不同情况，如不同的主轴变频器，全闭环或半闭环系统等，因此电气图上会用虚线框标示出来一些选件，这些选件在实际机床电气配置不一定都有，因此在利用电气图进行维修时首先应清楚机床实际的电气配置。

（一）主电路数控机床主电路主要包括电源的进线，总开关，冷却、润滑、排屑、散热风扇等辅助功能的电机连接，如果因伺服动力电不是380V，还需要动力变压器和控制变压器的变压电路。

图3-6-1 主电路图一由图3-6-1可以看到，该机床采用三相五线制供电，电网三相380V电L1，L2，L3经总开关QF1输入至电气柜，给各支路供电，QF1带有分离脱扣，当机床执行指令M30时，中间继电器KA11得电，QF1断开，实现了机床关机。

机床排屑、冷却及主轴风扇电动机都配有过载保护开关QM，QM的作用相当于QF 和FR的作用。

FV为限压保护器件，在电动机频繁起停时起干扰作用。

在图纸上标注的3/E4表示此处与第3页E4区标有320和0线号的地方连接，2/B1表示与第2页B1区是相同的三条线。

XB0是地线的接线排，此外在图纸上还标明了连接线的线径和QM的型号及电流设定值。

图3-6-2 主电路图二在第2张主电路图当中，通过一个两相的QF2接到单相变压器上，变压器有24V和220V两个抽头，其中24V用于机床照明灯EL1，EL2；220V用于给其它设备供电，包括热交换器，机床润滑泵，以及两个开关电源。

此处开关电源VC1用于系统和PLC输出继电器供电，开关电源VC2用于电磁阀和三色灯供电。

在图中320，0，306，307，308，309，310，311，312，0N，+24A，0D，+24D等都表示线号，在接线或查找机床故障时，应该对应找标有这些线号的线去测试。

数控机床急停回路电气原理图解
数控机床的应用越来越普遍，但数控机床技术复杂，种类繁多.维修问题已经是形响数控机床有效利用的首要问题。

数控装置操作面板和手持单元上.均设有急停按钮.用于当数控系统或数控机床出现紧急情况.使数控机床立即停止运动或切断动力装置(如何服驭动器等)的主电源;当数控系统出现自动报，信息后，须按下急停按妞.待查看报警信息并排除故障后，再松开急停按钮，使系统复位并恢复正常。

1 急停回路电气原理圈
图1为某数控机床急停回路电气原理图。

该急停按钮及相关电路所控制的中间继电器(KA)的一个常开触点应该接人数控装置的开关输人接口，以便为系统提供复位信号。

图中:粗实线为急停回路，细
实线为超程解除回路;KA为中间继电器，用于控制伺服、主轴等强电。

实际使用时，比较容昌出现的一种故障现象就是机床一开机就出现紧急急停。

从图1中可以看出.引起急停回路不闭合的因素有以下几点:
(1)面板上的“急停”生效;
(2)工作台的超极限保护生效;
(3)何服驭动、主轴驱动器等主要工作电动机及主回路的过载保护生效;
(4) 24 V控制电源等重要部分发生故降;
(5)限位开关扭坏或急停按妞损坏。
