机床数控系统在电气设计方面接地保护论文
- 格式:doc
- 大小:23.50 KB
- 文档页数:4
浅析机床数控系统在电气设计方面的接地保护针对由于接地保护处理不好导致机床系统故障问题造成的外部故障,数控系统接地保护工作至关重要,针对由于接地与屏蔽保护导致的频发外部故障,制定专项措施进行控制。
标签数控机床;接地保护;屏蔽保护随着简易型数控车床的普及,由于数控系统及伺服单元接地与屏蔽工作处理不好造成的外部故障较多,因此通过在研制过程中对系统接地与屏蔽进行合理化设计,对于降低外部故障率,提高机床整体可靠性存在积极意义。
在机床产品电气设计过程中,对接地与屏蔽保护进行妥善处理,才能有效地对该类故障发生率降低,切实提高产品的抗干扰能力。
1 故障分类:由于数控单元的接地与屏蔽处理不好导致的机床产品故障根据其成因可分为以下两类:1.1 接地不良导致的电气故障;一台数控车床频繁出现屏幕重启但机床仍能运行的问题,经排查故障发现系统操作板处接地虚连导致,将操作面板接地线重新连接后故障排除。
1.2 信号传输过程中因屏蔽不好受到干扰导致的电气故障。
如一台立式加工中心主轴不能正常运转,屏幕显示档位错误,经排查故障发现,由于主轴档位信号电缆缺少屏蔽措施,造成信号传输过程中受到干扰,更换屏蔽电缆问题得到解决。
普及型数控机床产品涉及的地线可大致分为以下几种:1.2.1 数字地:也叫逻辑地,是各种开关量(数字量)信号的零电位。
1.2.2 模拟地:是各种模拟量信号的零电位。
1.2.3 信号地:通常为传感器的地。
1.2.4 交流地:交流供电电源的地线,这种地通常是产生噪声的地。
1.2.5 直流地:直流供电电源的地。
1.2.6 屏蔽地:也叫机壳地,为防止静电感应和磁场感应而设。
2设计改进:根据GB5226.1-2008《机械电气安全机械电气设备第1部分:通用技术条件》的要求,在产品设计过程中一般采用黄绿双色导线做为保护导线,端子处安装要求标识。
在电箱内部不允许中线与地线连接,也不允许共用一个PE端子。
同时数控机床中电气设备的外壳、底座要与保护接地端子实现良好的搭接,各电气设备的外壳、底座等应保持电气上连续,保护接地电路的连续性应符合标准GB5226. 1 - 2008的要求;数控机床电箱内应设计安装有接地排,接地排引出地线与大地相连接,根据机械电气设备通用技术条件要求,接地电阻应小于4Ω;同时保护接地不要构成环路。

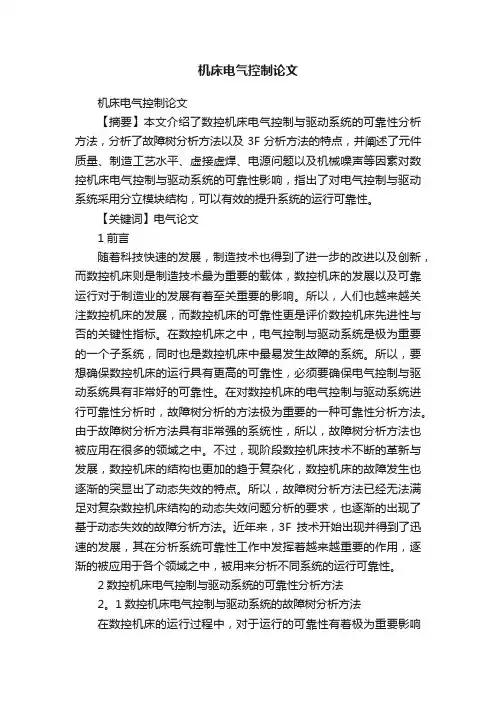

机床电气控制论文机床电气控制论文【摘要】本文介绍了数控机床电气控制与驱动系统的可靠性分析方法,分析了故障树分析方法以及3F分析方法的特点,并阐述了元件质量、制造工艺水平、虚接虚焊、电源问题以及机械噪声等因素对数控机床电气控制与驱动系统的可靠性影响,指出了对电气控制与驱动系统采用分立模块结构,可以有效的提升系统的运行可靠性。
【关键词】电气论文1前言随着科技快速的发展,制造技术也得到了进一步的改进以及创新,而数控机床则是制造技术最为重要的载体,数控机床的发展以及可靠运行对于制造业的发展有着至关重要的影响。
所以,人们也越来越关注数控机床的发展,而数控机床的可靠性更是评价数控机床先进性与否的关键性指标。
在数控机床之中,电气控制与驱动系统是极为重要的一个子系统,同时也是数控机床中最易发生故障的系统。
所以,要想确保数控机床的运行具有更高的可靠性,必须要确保电气控制与驱动系统具有非常好的可靠性。
在对数控机床的电气控制与驱动系统进行可靠性分析时,故障树分析的方法极为重要的一种可靠性分析方法。
由于故障树分析方法具有非常强的系统性,所以,故障树分析方法也被应用在很多的领域之中。
不过,现阶段数控机床技术不断的革新与发展,数控机床的结构也更加的趋于复杂化,数控机床的故障发生也逐渐的突显出了动态失效的特点。
所以,故障树分析方法已经无法满足对复杂数控机床结构的动态失效问题分析的要求,也逐渐的出现了基于动态失效的故障分析方法。
近年来,3F技术开始出现并得到了迅速的发展,其在分析系统可靠性工作中发挥着越来越重要的作用,逐渐的被应用于各个领域之中,被用来分析不同系统的运行可靠性。
2数控机床电气控制与驱动系统的可靠性分析方法2。
1数控机床电气控制与驱动系统的故障树分析方法在数控机床的运行过程中,对于运行的可靠性有着极为重要影响的便是电气控制与驱动系统。
在数控机床之中,位于机床内部不同部位之中的一些电气元件和相应的连结线路便属于数控机床的.电气控制与驱动系统,其也是数控机床中极为关键的一个子系统。

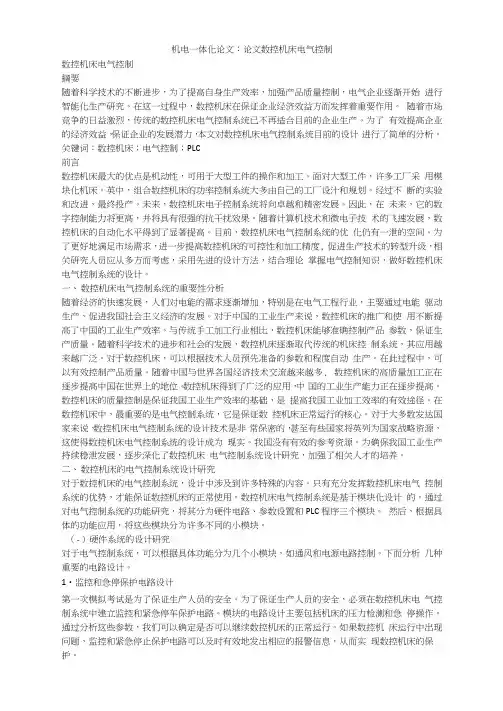

机电一体化论文:论文数控机床电气控制数控机床电气控制摘要随着科学技术的不断进步,为了提高自身生产效率,加强产品质量控制,电气企业逐渐开始进行智能化生产研究。
在这一过程中,数控机床在保证企业经济效益方而发挥着重要作用。
随着市场竞争的日益激烈,传统的数控机床电气控制系统已不再适合目前的企业生产。
为了有效提髙企业的经济效益,保证企业的发展潜力,本文对数控机床电气控制系统目前的设计进行了简单的分析。
关键词:数控机床;电气控制;PLC前言数控机床最大的优点是机动性,可用于大型工件的操作和加工。
面对大型工件,许多工厂采用模块化机床。
英中,组合数控机床的功率控制系统大多由自己的工厂设汁和规划。
经过不断的实验和改进,最终投产。
未来,数控机床电子控制系统将向卓越和精密发展。
因此,在未来,它的数字控制能力将更髙,并将具有很强的抗干扰效果。
随着计算机技术和微电子技术的飞速发展,数控机床的自动化水平得到了显著提高。
目前,数控机床电气控制系统的优化仍有一泄的空间。
为了更好地满足市场需求,进一步提髙数控机床的可控性和加工精度, 促进生产技术的转型升级,相关研究人员应从多方而考虑,采用先进的设计方法,结合理论掌握电气控制知识,做好数控机床电气控制系统的设计。
一、数控机床电气控制系统的重要性分析随着经济的快速发展,人们对电能的需求逐渐增加,特别是在电气工程行业,主要通过电能驱动生产,促进我国社会主义经济的发展。
对于中国的工业生产来说,数控机床的推广和使用不断提高了中国的工业生产效率。
与传统手工加工行业相比,数控机床能够准确控制产品参数,保证生产质量。
随着科学技术的进步和社会的发展,数控机床逐渐取代传统的机床控制系统,其应用越来越广泛。
对于数控机床,可以根据技术人员预先准备的参数和程度自动生产。
在此过程中,可以有效控制产品质量。
随着中国与世界各国经济技术交流越来越多, 数控机床的高质量加工正在逐步提髙中国在世界上的地位。
数控机床得到了广泛的应用,中国的工业生产能力正在逐步提髙。
基于PLC的数控机床电气控制系统研究【摘要】本文围绕基于PLC的数控机床电气控制系统展开研究,通过分析研究背景、研究目的和意义及价值,揭示了PLC在数控机床中的应用以及数控机床电气控制系统的特点。
探讨了基于PLC的数控机床电气控制系统设计原理和研究方法,结合实际案例展示了其应用效果。
结论部分总结了研究成果,展望未来研究方向,并得出研究的启示。
通过本文的研究,有望提高数控机床的生产效率和精度,促进工业自动化的发展,具有重要的理论和实践意义。
【关键词】PLC、数控机床、电气控制系统、研究、设计原理、研究方法、应用案例、结论、未来研究方向、启示1. 引言1.1 研究背景本文旨在探讨基于PLC的数控机床电气控制系统的设计原理、研究方法和应用案例,旨在为数控机床制造商和研发人员提供参考,推动数控机床电气控制技术的进步与应用。
1.2 研究目的研究目的是为了深入探讨基于PLC的数控机床电气控制系统的设计和应用,从而提高数控机床的性能和精度,提高生产效率,降低能源消耗和成本。
通过研究,我们希望能够总结出一套科学的设计原则和方法,为数控机床领域的相关工作者提供有益的参考和借鉴,促进数控机床技术的发展和应用。
我们也希望通过这项研究,进一步推动PLC技术在数控机床领域的应用,促进数字化制造技术的发展,提高我国制造业的竞争力和创新能力。
通过研究基于PLC的数控机床电气控制系统,我们可以为我国工业自动化领域的发展做出贡献,推动我国制造业向高端、智能化方向迈进。
1.3 意义和价值基于PLC的数控机床电气控制系统具有重要的意义和价值。
这种电气控制系统可以实现自动化生产,提高生产效率,减少人力成本,提高产品质量和一致性。
基于PLC的数控机床电气控制系统可以实现多功能控制,即便在复杂的加工工艺中也能保持高度的稳定性和精度。
随着信息化和智能化的发展,基于PLC的数控机床电气控制系统还可以与其他系统进行数据共享和联网,实现智能制造。

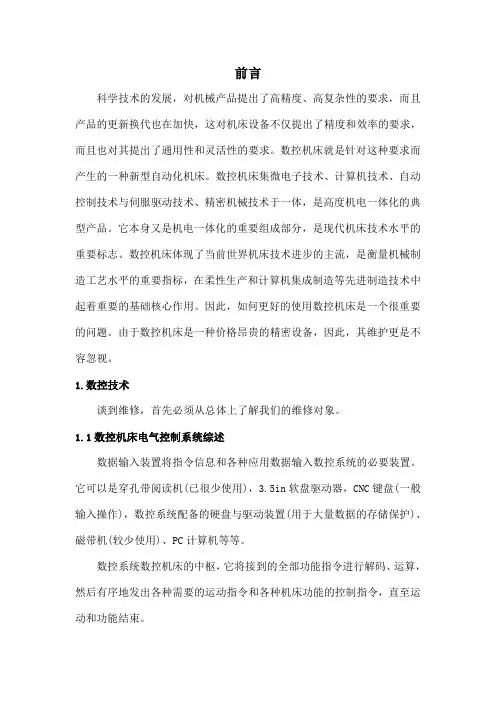

前言科学技术的发展,对机械产品提出了高精度、高复杂性的要求,而且产品的更新换代也在加快,这对机床设备不仅提出了精度和效率的要求,而且也对其提出了通用性和灵活性的要求。
数控机床就是针对这种要求而产生的一种新型自动化机床。
数控机床集微电子技术、计算机技术、自动控制技术与伺服驱动技术、精密机械技术于一体,是高度机电一体化的典型产品。
它本身又是机电一体化的重要组成部分,是现代机床技术水平的重要标志。
数控机床体现了当前世界机床技术进步的主流,是衡量机械制造工艺水平的重要指标,在柔性生产和计算机集成制造等先进制造技术中起着重要的基础核心作用。
因此,如何更好的使用数控机床是一个很重要的问题。
由于数控机床是一种价格昂贵的精密设备,因此,其维护更是不容忽视。
1.数控技术谈到维修,首先必须从总体上了解我们的维修对象。
1.1数控机床电气控制系统综述数据输入装置将指令信息和各种应用数据输入数控系统的必要装置。
它可以是穿孔带阅读机(已很少使用),3.5in软盘驱动器,CNC键盘(一般输入操作),数控系统配备的硬盘与驱动装置(用于大量数据的存储保护)、磁带机(较少使用)、PC计算机等等。
数控系统数控机床的中枢,它将接到的全部功能指令进行解码、运算,然后有序地发出各种需要的运动指令和各种机床功能的控制指令,直至运动和功能结束。
数控系统都有很完善的自诊断能力,日常使用中更多地是要注意严格按规定操作,而日常的维护则主要是对硬件使用环境的保护和防止系统软件的破坏。
可编程逻辑控制器是机床各项功能的逻辑控制中心。
它将来自CNC的各种运动与功能指令进行逻辑排序,使它们能够准确地、协调有序地安全运行;同时将来自机床的各种信息与工作状态传送给CNC,使CNC能与时准确地发出进一步的控制指令,如此实现对整个机床的控制,当代PLC多集成于数控系统中,这主要是指控制软件的集成化,而PLC硬件则在规模较大的系统中往往采取分布式结构。
PLC与CNC的集成是采取软件接口实现的,一般系统都是将二者间各种通信信息分别指定其固定的存放地址,由系统对所有地址的信息状态进行实时监控,根据各接口信号的现时状态加以分析判断,据此作出进一步的控制命令,完成对运动或功能的控制,不同厂商的PLC有不同的PLC语言和不同的语言表达形式,因此,力求熟悉某一机床PLC程序的前提是先熟悉该机床的PLC语言。

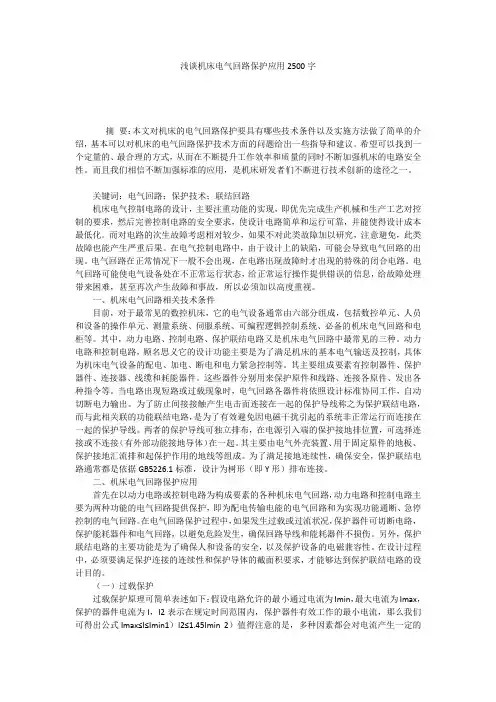

浅谈机床电气回路保护应用2500字摘要:本文对机床的电气回路保护要具有哪些技术条件以及实施方法做了简单的介绍,基本可以对机床的电气回路保护技术方面的问题给出一些指导和建议。
希望可以找到一个定量的、最合理的方式,从而在不断提升工作效率和质量的同时不断加强机床的电路安全性。
而且我们相信不断加强标准的应用,是机床研发者们不断进行技术创新的途径之一。
关键词:电气回路;保护技术;联结回路机床电气控制电路的设计,主要注重功能的实现,即优先完成生产机械和生产工艺对控制的要求,然后完善控制电路的安全要求,使设计电路简单和运行可靠,并能使得设计成本最低化。
而对电路的次生故障考虑相对较少,如果不对此类故障加以研究,注意避免,此类故障也能产生严重后果。
在电气控制电路中,由于设计上的缺陷,可能会导致电气回路的出现。
电气回路在正常情况下一般不会出现,在电路出现故障时才出现的特殊的闭合电路。
电气回路可能使电气设备处在不正常运行状态,给正常运行操作提供错误的信息,给故障处理带来困难,甚至再次产生故障和事故,所以必须加以高度重视。
一、机床电气回路相关技术条件目前,对于最常见的数控机床,它的电气设备通常由六部分组成,包括数控单元、人员和设备的操作单元、测量系统、伺服系统、可编程逻辑控制系统、必备的机床电气回路和电柜等。
其中,动力电路、控制电路、保护联结电路又是机床电气回路中最常见的三种。
动力电路和控制电路,顾名思义它的设计功能主要是为了满足机床的基本电气输送及控制,具体为机床电气设备的配电、加电、断电和电力紧急控制等。
其主要组成要素有控制器件、保护器件、连接器、线缆和耗能器件。
这些器件分别用来保护原件和线路、连接各原件、发出各种指令等。
当电路出现短路或过载现象时,电气回路各器件将依照设计标准协同工作,自动切断电力输出。
为了防止间接接触产生电击而连接在一起的保护导线称之为保护联结电路,而与此相关联的功能联结电路,是为了有效避免因电磁干扰引起的系统非正常运行而连接在一起的保护导线。

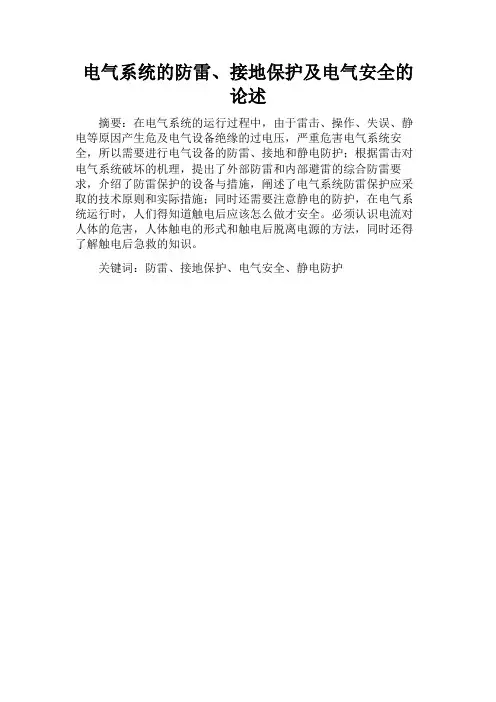

电气系统的防雷、接地保护及电气安全的论述摘要:在电气系统的运行过程中,由于雷击、操作、失误、静电等原因产生危及电气设备绝缘的过电压,严重危害电气系统安全,所以需要进行电气设备的防雷、接地和静电防护;根据雷击对电气系统破坏的机理,提出了外部防雷和内部避雷的综合防雷要求,介绍了防雷保护的设备与措施,阐述了电气系统防雷保护应采取的技术原则和实际措施;同时还需要注意静电的防护,在电气系统运行时,人们得知道触电后应该怎么做才安全。
必须认识电流对人体的危害,人体触电的形式和触电后脱离电源的方法,同时还得了解触电后急救的知识。
关键词:防雷、接地保护、电气安全、静电防护一、防雷1 雷击的危害通常所谓的雷击是指一部分带电的云层与另一部分带异种电荷的云层,或者是带电的云层对大地之间迅猛的放电。
这种迅猛的放电过程产生强烈的闪电并伴随着巨大的声音。
云层之间的放电主要是对飞行器产生危害,对地面上的建筑物和人、畜没有很大影响。
然而,云层对大地的放电,则对建筑物、电子电气设备和人、畜危害甚大,这是电气防雷设计的主要对象。
雷电的危害主要有四个方面:(1)直击雷带电的云层对大地上的某一点发生的猛烈放电现象,称为直击雷。
它的破坏力十分巨大,若不能迅速的将其导入大地,可导致放电通道内的物体、火灾、建筑物损坏、电子电气系统摧毁,甚至危及人畜的生命安全。
(2)雷电波侵入雷电不直接放电在建筑和设备本身,而是对布放在建筑物外部的线缆放电。
线缆上的雷电波或过电压几乎以光速沿着电缆线路扩散,侵入并危及室内电子设备和自动化控制等各个系统。
因此,往往在听到雷声之前,我们的电子设备、控制系统等可能已经损坏。
(3)感应过电压雷击在设备设施或线路的附近发生,或闪电不直接对地放电,只在云层与云层之间发生放电现象。
闪电释放电荷,并在电源和数据传输线路及金属管道金属支架上感应生成过电压。
雷击放电于具有避雷设施的建筑物时,雷电波沿着建筑物顶部接闪器(避雷带、避雷线、避雷网或避雷针)、引下线泄放到大地的过程中,会在引下线周围形成强大的瞬变磁场,轻则造成电子设备受到干扰,数据丢失,产生误动作或暂时瘫痪;严重时可引起元器件击穿及电路板烧毁,使整个系统陷于瘫痪。
电力系统中电气设备接地技术论文(11篇)篇1:电力系统中电气设备接地技术论文在电力系统中,接地装置是确保电气设备安全正常运行的关键,也是电气设备装置必不可少的一个关键的因素。
在建筑物以及一些变电站中,正确的进行电气设备接地的装置不仅能够保证电气设备安全有效的运行,还在一定的程度上对人身安全造成保护,让电力系统的运行在一个安全有效的状态下进行。
一、电气设备接地装置概述1.保护接地保护接地是专门为了保障人身安全,避免人体因为接触电而发生事故所设置的接地装置。
一般会对电气设备的金属外壳与大地连接中的电压限制在安全电压之内,让多余的电压通过电体传入大地,以此来保障人身安全。
比如一些电机、变压器的金属底座以及外壳;电气设备的传动专职以及交直流电电缆的框架、接线盒金属保护层等等,这些都属于电气设备的保护接地。
2.工作接地工作接地是为了保证电气设备的正常运行而设置的。
在设置中是将电力系统中的某一点进行接地。
在电力系统中比如有中性点直接接地、间接接地、屏蔽接地、零线重复接地以及一些防雷接地,这些接地都属于工作接地。
其中防雷接地时为了保证在有雷击的情况下保证设备运行以及人员安全,比如一些避雷针、避雷器等都属于防雷接地;重复接地则是在低压配电系统中出现的一种工作接地,是为了防止因中性线路故障而对人身以及设备造成的损害;而屏蔽接地则是为了防止电气设备在运行中由于受到电磁干扰而出现的运行受损或者是对设备造成危害而设置的接地装置。
二、电力系统的中性点接地方式直接接地和不接地。
直接接地系统供电安全性低,因为这种系统中发生单相接地故障时,接地点和中性点会形成回路,从而接地相的.短路电流会很大。
不接地系统单相接地时无上述现象,但是非故障相的电压会上升为原来的根号3倍,从而要求电气绝缘水平提高。
我国目前对110KV及以上电压级的系统采用中性点直接接地,35KV及以下电压系统则采用中性点不接地方式。
电力系统的中性点实际上是发电机和变压器的中性点。

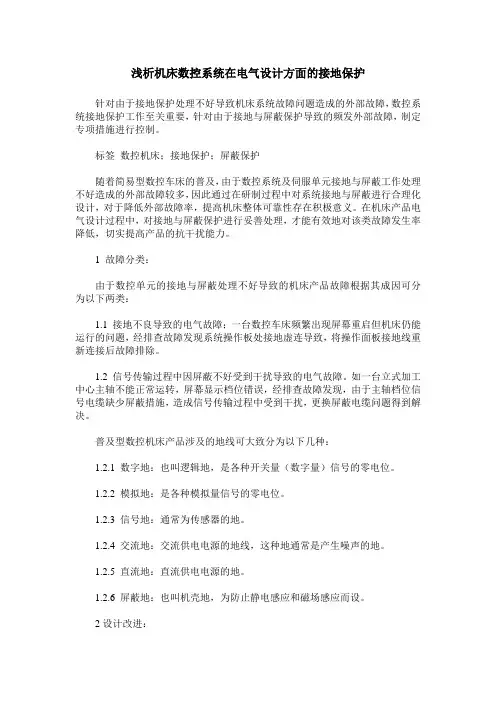

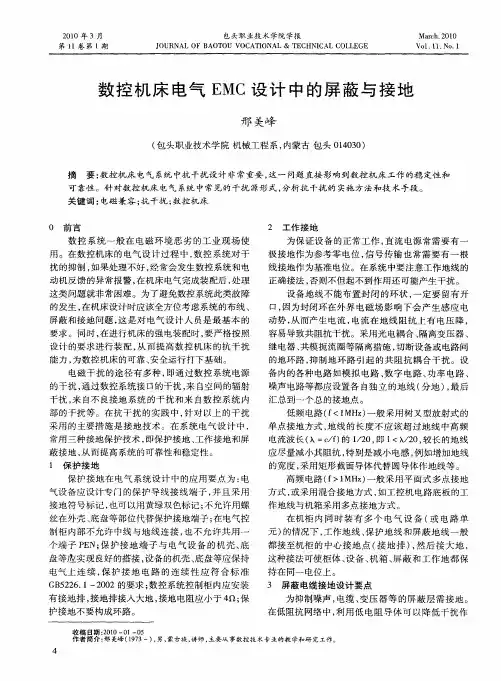

浅析机床数控系统在电气设计方面的接地保护【摘要】针对由于接地保护处理不好导致机床系统故障问题造成的外部故障,数控系统接地保护工作至关重要,针对由于接地与屏蔽保护导致的频发外部故障,制定专项措施进行控制。
【关键词】数控机床;接地保护;屏蔽保护
随着简易型数控车床的普及,由于数控系统及伺服单元接地与屏蔽工作处理不好造成的外部故障较多,因此通过在研制过程中对系统接地与屏蔽进行合理化设计,对于降低外部故障率,提高机床整体可靠性存在积极意义。
在机床产品电气设计过程中,对接地与屏蔽保护进行妥善处理,才能有效地对该类故障发生率降低,切实提高产品的抗干扰能力。
1 故障分类:
由于数控单元的接地与屏蔽处理不好导致的机床产品故障根据其成因可分为以下两类:
1.1 接地不良导致的电气故障;一台数控车床频繁出现屏幕重启但机床仍能运行的问题,经排查故障发现系统操作板处接地虚连导致,将操作面板接地线重新连接后故障排除。
1.2 信号传输过程中因屏蔽不好受到干扰导致的电气故障。
如一台立式加工中心主轴不能正常运转,屏幕显示档位错误,经排查故障发现,由于主轴档位信号电缆缺少屏蔽措施,造成信号传输过程中受到干扰,更换屏蔽电缆问题得到解决。
普及型数控机床产品涉及的地线可大致分为以下几种:
1.2.1 数字地:也叫逻辑地,是各种开关量(数字量)信号的零电位。
1.2.2 模拟地:是各种模拟量信号的零电位。
1.2.3 信号地:通常为传感器的地。
1.2.4 交流地:交流供电电源的地线,这种地通常是产生噪声的地。
1.2.5 直流地:直流供电电源的地。
1.2.6 屏蔽地:也叫机壳地,为防止静电感应和磁场感应而设。
2设计改进:
根据gb5226.1-2008《机械电气安全机械电气设备第1部分:通用技术条件》的要求,在产品设计过程中一般采用黄绿双色导线做为保护导线,端子处安装要求标识。
在电箱内部不允许中线与地线连接,也不允许共用一个pe端子。
同时数控机床中电气设备的外壳、底座要与保护接地端子实现良好的搭接,各电气设备的外壳、底座等应保持电气上连续,保护接地电路的连续性应符合标准
gb5226. 1 - 2008的要求;数控机床电箱内应设计安装有接地排,
接地排引出地线与大地相连接,根据机械电气设备通用技术条件要求,接地电阻应小于4ω;同时保护接地不要构成环路。
对于数控机床产品多发的接地不良导致的电气故障,在机床电气设计过程中通过以下环节进行优化改进:
2.1 对机床数控系统各部件地线的处理。
对数控单位各部件不同类接地不能简单地、任意地连接在一起,否则容易对数控系统信
号传输产生干扰,根据系统各部件功能及接地要求进行分类,将整台数控机床电气系统要分成若干独立的模块,每个模块设计共同的接地点或接地干线,最后将不同的模块接地干线汇集一起,形成整台数控机床的总接地。
2.2 对机床数控单元信号传输的屏蔽保护。
在电气系统中为了减少电箱中伺服驱动器、变频器、直流分线器、变压器等主要元器件产生的噪声,对信号电缆、变频器、变压器的屏蔽层均需要接地。
在低阻抗网络中,利用低电阻导体可以降低干扰作用,故低阻抗网
络常用作电气设备内部高频信号的基准电平(如机壳或接地板) ,这种端接点应标明接地符号。
公共基准电位的连接应使用单独点,尽可能靠近pe端子,直接接地或连接它自己的外部(无噪声)大地导体端子。
对于低频电路( f 1mhz) ,电路通常是双端接地,屏蔽电缆的屏蔽层也应双端接地,双端接地能对电场和高频磁场产生屏蔽作用。
机床供电电源用电缆的屏蔽层应在两端接地。
当电缆的长度l > 0. 15λ(λ= c / f)时,则采用多点接地。
一般屏蔽层按0. 05λ或0. 1λ的间隔接地,至少应该在屏蔽层两端接地,以降低地线阻抗,减少低电位引起的干扰电压。
数控系统中数控装置与伺服驱动器、变频器间的信号传输线一般推荐采用屏蔽双绞线,且屏蔽层采用双端接地方式
3 实施举例:
电柜的接地实例
伺服信号线的屏蔽处理
4 结束语
对于机床电气系统信号传输的干扰屏蔽问题在整台机床的电气设计过程中至关重要,前期的设计工作考虑不周,就可能对增加后期产品电气故障的服务维修,同时降低了整台机床可靠性。
由于机床工作现场往往干扰源较多,因此在抗干扰设计中应整台机床电气系统进行模块分类,合理地对不同模块增加抑制干扰的设计,才能够使整台机床的抗干扰性能达到标准要求,同时降低整台机床工作过程中故障率。
参考文献:
[1]gb5226.1-2008《机械电气安全机械电气设备第1部分:通用技术条件》;
[2]郑小年. 数控机床电气[m ]. 武汉:华中科技大学出版社, 2004, 12.。
