电动软密封蝶阀性能

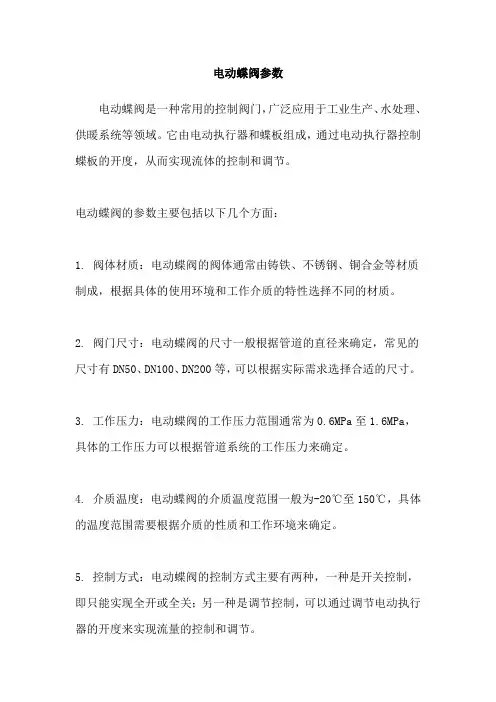

电动蝶阀参数
电动蝶阀是一种常用的控制阀门，广泛应用于工业生产、水处理、供暖系统等领域。

它由电动执行器和蝶板组成，通过电动执行器控制蝶板的开度，从而实现流体的控制和调节。

电动蝶阀的参数主要包括以下几个方面：
1. 阀体材质：电动蝶阀的阀体通常由铸铁、不锈钢、铜合金等材质制成，根据具体的使用环境和工作介质的特性选择不同的材质。

2. 阀门尺寸：电动蝶阀的尺寸一般根据管道的直径来确定，常见的尺寸有DN50、DN100、DN200等，可以根据实际需求选择合适的尺寸。

3. 工作压力：电动蝶阀的工作压力范围通常为0.6MPa至1.6MPa，具体的工作压力可以根据管道系统的工作压力来确定。

4. 介质温度：电动蝶阀的介质温度范围一般为-20℃至150℃，具体的温度范围需要根据介质的性质和工作环境来确定。

5. 控制方式：电动蝶阀的控制方式主要有两种，一种是开关控制，即只能实现全开或全关；另一种是调节控制，可以通过调节电动执行器的开度来实现流量的控制和调节。

除了以上参数外，电动蝶阀还有一些其他的特性和选项，如阀座材质、密封性能、阀门执行器的驱动方式等。

根据具体的使用需求和工作环境，可以选择适合的电动蝶阀来满足不同的控制要求。

双偏心软密封法兰蝶阀技术说明一、产品概述本阀是双偏心软密封结构双向密封蝶阀，利用执行装置进行操作实现开关阀门，其在管网系统中起到接通与切断和调节流量的作用。

本产品主要适用于水厂、电厂、钢厂、石油化工、食品医药、轻纺、造纸等系统给排水用。

以其良好的使用性能而深受用户的信赖。

二、基本性能参数（1）双偏心、橡胶软密封、手电两用蝶阀。

（2）阀门公称压力：1.0/1.6MPa；阀门承压能力：1.5倍以上的公称压力，无结构性损伤，无可见渗漏。

密封试验压力：1.1倍公称压力，无可见渗漏。

阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水。

（3）适用介质：污水、清水、自来水、空气等；适用温度：-20℃～80℃。

（4）连接方式：双法兰连接；安装方式：推荐立式安装（如需卧式安装请注明）。

（6）蝶阀全开时的流阻系数≤0.3。

（7）阀门双向承压，保证两侧均能承受1.5倍以上的公称压力，密封试验压力1.1倍公压。

阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水，不漏水，不产生有害变形，不影响正常使用。

阀门处于正常运行状态时，阀门能可靠的处于全开状态，无汽蚀损害，且不发生蝶板抖动现象。

（8）手动蝶阀执行机构采用防水性能良好的蜗轮蜗杆式传动装置，有较高的减速比，阀门初始开和终点关瞬时启闭力不超过250N.m，便于人工操作。

电动蝶阀执行机构可根据客户需求选配。

当遇到断电时，操作人员可通过电动执行机构上的手轮对阀门进行单人手动操作，并在合理的时间内实现阀门的全开或全关。

三、设计制造标准CJ/T 261-2007 给水排水用蝶阀GB/T12238-2008 法兰和对夹连接弹性密封蝶阀GB/T12221-2005 通用阀门法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁管法兰JB/T5300-2008 工业阀门材料选用导则GB/T1220-2016 不锈钢棒GB/T12227-2005 通用阀门球墨铸铁件技术条件GB/T12225-2005 通用阀门铜合金铸件技术条件GB/T12220-2015 工业阀门标志JB/T106-2004 阀门的标志和涂漆GB/T13927-2008 工业阀门压力试验GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB/T12222/12223-2005 多（部分）回转阀门驱动装置的连接JB/T8219-2016 工业过程控制系统用普通型及智能型电动执行机构GB4208-2008 外壳防护等级四、结构设计与特点（1）阀门结构通过探伤零损伤检测。

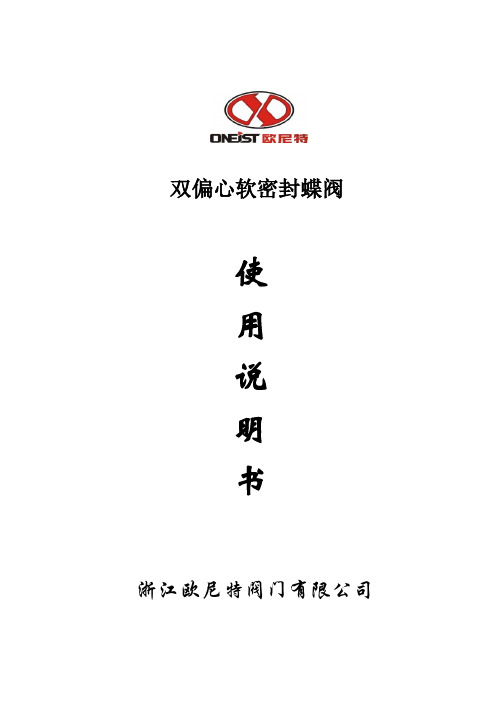

双偏心软密封蝶阀使用说明书浙江欧尼特阀门有限公司产品概述电动软密封蝶阀的主要优点：结构简单，体积小重量轻，造价低，安装在高空暗道，也可调节流量介质。

流体阻力较小，中大口径的电动软密封蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，无论在任何情况下均具有优良的密封性能(最高可达零泄露)。

电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

主要特点1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

主要技术参数阀体阀内件执行机构主要零件材料主要性能参数执行标准1.设计、制造按GB12238-2008的规定2.法兰按GB/T9112-9124-2000（钢制法兰）、GB 17241 (铸铁法兰)等标准的规定；3.结构长度按GB12221-2005的规定；4.产品的出厂检验及试验按GB/T13927-2008的规定。

密封原理双偏心其一是指阀轴在阀座密封面的一侧即轴向偏心X，其二是指阀轴及其孔的中心与阀座密封面的中心线有一个偏心（即径向偏心σ），双偏心的作用是为了蝶板密封面在启闭时能迅速与阀座锥面分离，减轻蝶板密封面与阀座密封面的摩擦扭矩力；当阀轴顺时针方向旋转时、蝶板向关闭方向运动，当阀轴顺时针方向旋转90°时，蝶板密封面与阀座密封面处于完全关闭状态；正向压力利用双偏心的作用原理此时蝶板在介质压力的作用下会越关越紧，反向压力利用橡胶密封圈的自密封原理，从而达到良好的密封性能。

主要外形及连接尺寸安装、使用与保养注意事项1、产品在出厂前按标准（GB/T13927-92、JB/T9092-1999）的规定检验合格，执行装置调试完毕。

电动蝶阀产品使用说明一、用途和主要性能规范1.本阀安装在管路或设备上作截流、接通和调节流量之用。

2.主要性能规范 二、结构和作用原理1.本阀为法兰连接，它是由阀体、蝶板、支架、阀杆、电动装置、密封圈等组成。

2.本阀依靠电动装置的电机或手轮旋转，带动阀轴转动90°，阀轴带动蝶板转动，从而实现开启或关闭。

由于电动装置的特性，可任意调节流量。

3.电动装置带有极限终点限位开关，到终点能自动切断电路，同时为了安全起见并设有电力过载保护装置和信号灯指示。

三、外型与主要零件材质 1.外型及连接尺寸型号 公称压力MPa试验压力适用温度℃适用介质强度(水)MPa密封(水)MPaD943H-10C 1.0 1.5 1.1 -29～425℃水、蒸气、油品D943H-16C1.62.41.8型号公称通径尺寸L D D1D2H1H2b-f Z-ΦdD343H-10C50 108 165 125 99 106 236 20-2 4-Φ18 65 112 185 145 118 114 246 20-2 4-Φ18 80 114 200 160 132 118 247 20-2 8-Φ18 100 127 220 180 156 132 260 22-2 8-Φ18 125 140 250 210 184 157 307 22-2 8-Φ18 150 140 285 240 211 178 341.5 24-2 8-Φ22 200 152 340 295 266 211.5 417.5 24-2 8-Φ22 250 165 395 350 319 256.5 448.5 26-2 12-Φ22 300 178 445 400 370 289.5 508.5 26-2 12-Φ22 350 190 505 460 428 319.5 538.5 26-2 16-Φ22 400 216 565 515 480 358.5 583.5 26-2 16-Φ26 450 222 615 565 530 389 603 28-2 20-Φ26 500 229 670 620 582 428 652 28-2 20-Φ26 600 267 780 725 682 506.5 737.5 34-2 20-Φ30 700 292 895 840 794 543.5 792.5 34-5 24-Φ30 800 318 1015 950 901 602 866.5 36-5 24-Φ33 900 330 1115 1050 1001 667.5 985.5 38-5 28-Φ33 1000 410 1230 1160 1112 732.5 993.5 38-5 28-Φ36型号公称通径尺寸L D D1D2H1H2b-f Z-ΦdD343H-16C50 108 165 125 99 106 236 20-2 4-Φ18 65 112 185 145 118 114 246 20-2 4-Φ18 80 114 200 160 132 118 247 20-2 8-Φ18 100 127 220 180 156 132 260 22-2 8-Φ18 125 140 250 210 184 157 307 22-2 8-Φ18 150 140 285 240 211 178 341.5 24-2 8-Φ22 200 152 340 295 266 211.5 417.5 24-2 12-Φ22 250 165 405 355 319 256.5 445.5 26-2 12-Φ26 300 178 460 410 370 290 505 28-2 12-Φ26 350 190 520 470 429 320 540 30-2 16-Φ26 400 216 580 525 480 360 585 32-2 16-Φ30 450 222 640 585 548 389 603 34-4 20-Φ30 500 229 715 650 609 428 643 36-4 20-Φ33 600 267 840 770 720 510 741 38-5 20-Φ36 700 292 910 840 794 543.5 792.5 40-5 24-Φ36 800 318 1025 950 901 604 874.5 42-5 24-Φ39 900 330 1125 1050 1001 667.5 985.5 44-5 28-Φ39 1000 410 1255 1170 1112 732.5 993.5 46-5 28-Φ422.主要零件材质零件名称零件材质阀体、蝶板、支架WCB阀轴2Cr13密封圈304+石墨石棉四、保管、安装与使用注意事项1.本阀保存在干燥的仓库内，严禁露天存放。

蝶阀一、概述：蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。

蝶阀的优点：不仅结构简单，体积小，重量轻，材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，而且还可同时具有良好的流量流节功能和关闭密封特性。

例如，蝶阀完全开启时，具有较小的流阻，当开启15~70度之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍，并逐渐成为主导阀型。

此外，由于蝶阀蝶板的运动带有擦拭性，故大多数蝶阀可用于带悬浮固体颗粒的介质。

依据密封件的强度可用于粉状和颗粒状介质。

蝶阀是近十几年来发展最快的阀门品种之一，特别是在美、日、德、法、意等工业发达国家，跌法的适用范围非常广泛，七是用的品种和数量不断扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节特性以及亦阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并部分取代截止阀、闸阀和球阀。

根据国外资料：蝶阀的最高压力可达400M pa，温度为：-96~950℃。

二、蝶阀的分类：1．按结构形式分：中心密封、单偏心密封、双偏心密封、三偏心密封。

2．按密封面材质分：（1）软密封蝶阀：密封面由非金属软质材料对非金属软质材料密封面由金属硬质材料对非金属软质材料（2）硬密封蝶阀：密封面由金属硬质材料对金属硬质材料3．按工作压力分：真空蝶阀：工作压力低于标准大气压的蝶阀低压蝶阀：公称压力PN≤1.6Mpa中压蝶阀: 公称压力PN2.5~6.4Mpa蝶阀高压蝶阀: 公称压力PN10~80Mpa蝶阀超高压蝶阀: 公称压力PN>100Mpa蝶阀4. 按工作温度分类:(1) 高温蝶阀t>450度的蝶阀(2) 中温蝶阀120度<t≤450度的蝶阀(3) 常温蝶阀-40度<t≤120度的蝶阀(4) 低温蝶阀-100度<t≤-40度的蝶阀(5) 超低温蝶阀t≤-100度的蝶阀5. 连接方式分类：对夹式、法兰式、支耳式、焊接式对夹式法兰式支耳式焊接式三、中线蝶阀的密封原理：阀板加工时保证其密封面具有合适的表面粗糙度。

蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。

蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

简介蝶阀（butterfly valve）：又称碟阀蜗轮蝶阀释义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。

结构：主要由阀体、阀杆、蝶板和密封圈组成。

阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。

改变蝶板的偏转角度，即可控制介质的流量。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

使用范围电动蝶阀蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

功能用途气动蝶阀蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。

电动通风蝶阀简介及技术参数
电动通风蝶阀是一种用于管道系统中的控制阀门，它通过电动机驱动，控制蝶板的开闭程度来控制管道中的气流量和压力。

该蝶阀具有结构简单、体积小、重量轻、操作方便、密封性好等优点，广泛应用于空调通风、工业除尘、废气处理等领域。

电动通风蝶阀的技术参数包括以下几个方面：
1. 阀门公称直径：一般为DN80-DN2000mm，也可根据客户
需求定制。

2. 阀门公称压力：一般为PN10、PN16、PN25等。

3. 适用介质：适用于气体、蒸汽和一些腐蚀性介质。

4. 工作温度：一般为-40℃~+200℃，也可根据客户需求定制。

5. 电机功率：一般为0.55KW~22KW，也可根据客户需求定制。

6. 控制方式：常见的控制方式有手动、电动、气动等。

7. 密封性能：采用硬密封或软密封结构，密封性能好，可达到零泄漏。

8. 防爆等级：可根据客户需求定制防爆等级。

总之，电动通风蝶阀是一种结构简单、操作方便、性能稳定的控制阀门，广泛应用于空调通风、工业除尘、废气处理等领域。

在选择和使用时，需要根据具体情况选择合适的型号和技术参数。

QDF系列电动蝶阀使用说明书产品概要QDF系列中线软密封电动蝶阀适用于中央空调系统或供热采暖系统中，能够实现浮点型、比例调节型（标准信号DC0(2)-10V 或4(0)-20mA）控制。

通过PLC、DDC、温控器等控制信号，对电动蝶阀的开度进行调节，以控制管道系统介质的流量，使电动蝶阀的开度始终保持在设定范围内，以满足管道系统中对流量、压力、温度的精确控制。

产品特点·外形美观、结构紧凑、安装方便，易于拆装及维修。

· 90度回转启闭迅速，调节性能好。

·具有精确的双蜗轮蜗杆机构，低噪声，高输出力矩。

·手-电动切换。

·内置干燥器，可防止水气冷凝。

·具有自动鉴别相序、端相、过热、过载保护。

·多功能显示窗口，显示内容丰富，用户可随时掌握·设备基本参数和运行状态。

·可实现远程操控。

·具有完备的堵转和振荡判定等故障检测功能。

·调节型可与开关型随意切换使用。

·安全可靠，能够通过AC1500V耐压检测，选用F 级绝缘电机，并内置热保护开关。

·启动和关闭次数6万次。

·IP67高标准防护等级。

执行器技术参数阀体技术参数注：蝶板材料默认为球墨铸铁（镀镍），如果需要不锈钢或者其它材料，订货时请注明。

对夹式电动蝶阀外形尺寸DN40~50 DN65~80DN100~DN150DN100~DN150DN200-DN350 DN400~DN500法兰电动蝶阀外形尺寸DN40~DN500对夹式蝶阀与执行器配置表（供参考）法兰式蝶阀与执行器配置表（供参考）注：配置表仅供参考，以实物配置为准。

Kv 值注: 1、Kv 值是阀门两端压差为100KPa 时的水流量（单位m ³/h ）。

（测试水温20℃）2、当阀门用作开、关使用时其额定流量系数按90℃开度时的Kv 值选取；当阀门用作调节使用时其额定流量系数按70℃开度时Kv 值选取。

D71X-16蝶阀是蝶阀一种，属于软密封蝶阀，是用圆盘板式（又称蝶板的启闭件转动0-90°来开启和关闭的通道的旋转阀。

X代表的材质
D71X-16蝶阀特点
其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

主要技术参数
主要零件的材质
适用工况
适用于温度-23℃≤软密封蝶阀≤200℃，公称压力≤2.5Mpa的食品，医药，化工，石油，电力，冶金，城建，轻纺，造纸，钢铁，水利等行业上的管道上作调节流量和截流介质的作用。

结构图
应用规范
1：设计制造按GB12238
2：结构长度按GB12221
3：法兰尺寸按GB9113.1-9113.26
4：检查和试验按GB13927
5：阀体材料：球墨铸铁、WCB、CF8M
6：蝶板材料：球墨铸铁、WCB、CF8M
7：阀座材料：丁腈橡胶、PTFE。

软密封闸阀的用途和特点软密封闸阀是一种常用的流体控制设备，通常用于管道系统中，用于控制流体的流动和停止。

软密封闸阀的主要特点是密封性良好、结构简单、使用方便、可靠性高，并且适用于各种介质和工况。

以下将详细介绍软密封闸阀的用途和特点。

软密封闸阀主要用途如下：1.流体流量的控制：软密封闸阀是一种可靠的流量控制设备，可以通过旋转阀门来调节流体的通量，从而控制介质的流量。

软密封闸阀广泛应用于石油、化工、冶金、电力、制药、造纸等各个行业中，用于控制和调节不同介质的流量。

2.流体的截断和封闭：软密封闸阀的升降杆可实现阀体内部密封部件的升降，从而实现快速切断介质的流动。

软密封闸阀具有良好的密封性能，能够有效地封闭流体和避免流体泄漏。

3.流体的调节和分流：软密封闸阀可以通过旋转阀门来调节介质的流动速度和方向，实现对流体的调节和分流。

软密封闸阀具有灵活性和可靠性，可以满足不同工况下的流体调节和分流需求。

4.流体的防倒流和防止水击：软密封闸阀可通过设计特殊的结构和控制装置来实现防倒流和防止水击的功能。

软密封闸阀作为一种重要的安全控制设备，能够有效地保护管道系统并避免流体倒流和对系统的破坏。

软密封闸阀的主要特点包括：1.密封性良好：软密封闸阀采用软密封材料，具有良好的密封性能。

软密封闸阀能够有效地防止流体泄漏和外界杂质进入，确保管道系统的安全可靠运行。

2.结构简单：软密封闸阀的结构相对简单，由阀体、阀盖、阀座、阀门杆等基本组件构成。

软密封闸阀的简单结构使得其易于安装和维护，同时减少了故障的发生概率。

3.使用方便：软密封闸阀的操作简单方便，通常通过旋转阀杆来实现阀门的开关和控制。

软密封闸阀的开闭力矩小，操作灵活，使用起来非常方便。

4.可靠性高：软密封闸阀采用高质量的材料和制造工艺，具有较高的可靠性和使用寿命。

软密封闸阀具有良好的耐腐蚀性、耐高温性和抗磨损性，能够满足各种恶劣工况下的使用要求。

5.适用性广：软密封闸阀适用于各种介质，包括液体、气体和粉体等。

十大类型的调节阀功能优缺点比较一、蝶阀：1.功能优点：结构简单、体积小、重量轻、操作快速、耐腐蚀性好、经济实用。

2.功能缺点：密封性较差、不能用于高温高压工况、流量调节范围有限。

二、截止阀：1.功能优点：结构简单、密封性良好、耐腐蚀性强、适用于高温高压工况。

2.功能缺点：操作力较大、流量调节范围有限、流体阻力较大。

三、气动调节阀：1.功能优点：运动平稳、可远程操作、可实现自动控制、控制精度高。

2.功能缺点：依赖气源、安装维护较为复杂、响应速度较慢。

四、电动调节阀：1.功能优点：运动平稳、可远程操作、可实现自动控制、控制精度高、可编程。

2.功能缺点：依赖电源、安装维护较为复杂、响应速度较慢。

五、调节蝶阀：1.功能优点：结构简单、体积小、重量轻、操作快速、耐腐蚀性好、流量调节范围大。

2.功能缺点：密封性较差、不能用于高温高压工况。

六、调节球阀：1.功能优点：结构简单、开关灵活、流通阻力小、耐腐蚀性强、流量调节范围大。

2.功能缺点：密封性较差、不能用于高温高压工况、操作力较大。

七、平衡阀：1.功能优点：可调节流速、流体压力平衡、适用于高温高压工况。

2.功能缺点：占用空间较大、操作力较大。

八、电磁调节阀：1.功能优点：可远程操作、可实现自动控制、响应速度快、控制精度高。

2.功能缺点：依赖电源、适用范围有限、安装维护较为复杂。

九、可调节节流阀：1.功能优点：结构简单、操作方便、可实现流量调节。

2.功能缺点：密封性较差、限制了流体流量的最大范围、流体压力损失大。

十、调节疏水阀：1.功能优点：可调节疏水排出量、保证设备正常运行。

2.功能缺点：适用范围有限、操作力较大、安装维护较为复杂。

不同类型的调节阀根据实际需求，具有各自的功能优点和缺点，选用时需要根据工况条件和控制要求进行合理选择。

电动蝶阀参数电动蝶阀是一种广泛应用于管道系统中的自控阀门，其具有结构简单、重量轻、固定力矩小、价格低、使用寿命长、维护方便等优点。

由于其特殊结构，电动蝶阀能够多用于中低压范围内的流体控制，广泛应用于电力、石油、化工、轻工、水处理、建筑、制药等行业的控制系统中。

参数是电动蝶阀性能的基础，所以了解电动蝶阀的参数就是了解这种阀门的性能，从而更好地选择和使用阀门。

下面将详细介绍电动蝶阀的参数，包括公称通径、公称压力、耐压等级、阀门构造材质、驱动方式、介质流体温度、腐蚀性、泄漏等级、执行标准等。

1. 公称通径电动蝶阀的公称通径是指设备上标注的通径，以美制或公制为单位，通常为2英寸（DN50）至80英寸（DN2000）。

该参数是电动蝶阀的重要参数之一，是确定管道中的流量、压力等参数的基础。

2. 公称压力电动蝶阀的公称压力是指设计时使用的压力，该参数通常包括两种项，一个是阀门的最高使用压力，另一个是阀门的最大工作压力。

在安装阀门之前，必须先了解管道的压力，并选择与管道相匹配的公称压力。

3. 耐压等级针对不同的行业、生产要求或者特殊环境，电动蝶阀的耐压等级也会有所不同。

主要有PN4.0、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa等不同的耐压等级，其耐压性能决定了其在特殊环境中的使用情况。

4. 阀门构造材质阀门的构造材质直接关系到其适用范围，包括介质性质、介质温度、耐腐蚀性等等。

电动蝶阀的阀体材料通常有铸铁、碳钢、不锈钢、钛合金等材料可供选择。

5. 驱动方式电动蝶阀的驱动方式为电动驱动，因此，该参数所代表的是电动蝶阀所使用的电动执行器类型，包括单相或三相电机、电动执行器的管脚位置等。

6. 介质流体温度由于电动蝶阀广泛应用于各种行业和领域，因此，要了解其使用介质的流体温度。

该参数对蝶阀的材质、密封、耐热性能等方面具有直接影响，因此应选择合适的材料和密封结构，以保证供应流体的安全性和阀门使用寿命。

阀门与软接设备一、设备清单二、技术规范2.1本节规定了闸阀、蝶阀、止回阀、伸缩节和可曲挠橡胶接头的设计、制造、工厂试验的技术要求。

2.2参考标准所采用的标准应等效于或高于下列标准GB12220-89 通用阀门标志JB/T 7928-1995 通用阀门供货要求GB12227-2005 通用阀门球墨铸铁技术条件CJ/13006 铸铁闸门的设计、制造、实验和验收标准CJ/T3006-92 给水排水工程用铸铁闸门标准GB50231-2009 机械设备安装工程施工及验收通用规范SZ-06-99 排水工程机电设备安装质量检验评定标准GB12238-2008 通用阀门法兰和对夹连接蝶阀GB/T13927-2008 通用阀门压力试验GB12221-2005 法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁法兰连接标准CJ/T3049-1995 铁制阀门通用技术要求JB/T7387-94 工业过程控制系统用电动控制阀GB12220-89 通用阀门标志蝶式止回阀技术参数适用温度：最低温度≥5℃最高温度≤55℃适用介质：河水/自来水公称压力： 1.0Mpa连接方式：法兰材质：阀体：球墨铸铁QT450-10阀瓣：不锈钢304阀轴：不锈钢420阀座：不锈钢304配套螺栓、螺母、垫圈均应符合ISO相关标准采用304不锈钢。

技术要求1）阀体的表面应是光滑的，不得有毛刺、凹坑、凸起等表面质量缺陷。

2）整体铸造，铸造不允许有裂痕、气封、夹渣等铸造缺陷，表面应清除干净。

3）法兰要与阀体铸为一体，法兰的连接尺寸要符合GB/T 17241.6-2008 的有关规定。

4）采用金属密封或复合金属密封，以保证阀没有泄露。

阀开启、关闭时密封副之无相对摩擦，密封弹性佳，彻底将阀板金属与流体隔离。

5）阀体内外采用环氧树脂粉末静电喷涂，大于DN1200采用环氧树脂液体喷涂。

粉末喷涂厚度不小于250mm，液体喷涂厚度不小于150mm。

之樊仲川亿创作蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。

蝶阀全开到全关通常是小于900 ，蝶阀和蝶杆自己没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采取蜗轮减速器，不但可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操纵性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采取碳钢制造，阀板的密封圈采取金属环代替橡胶环。

大型高温蝶阀采取钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

蝶阀的优点如下： 1、启闭方便迅速、省力、流体阻力小，可以经常操纵。

2、结构简单，体积小，重量轻。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

蝶阀的缺点如下： 1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

按密封形式可分为较密封型和硬密封型两种。

软密封型一般采取橡胶环密封，硬密封型通常采取金属环密封。

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀的装置与维护应注意以下事项： 1、在装置时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的装置说明书进行装置，重量大的蝶阀，应设置牢固的基础。

气动蝶阀气动蝶阀是一种转角为90°的旋转类阀门,密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。

配用的执行机构是GT型，BAW型，BA型执行机构，结构简单，紧凑，性能优，输出力矩大等特点。

气动蝶阀执行机构分单作用和双作用两种型号。

单作用式的独特优点是一旦动力源发生故障，蝶阀将按控制系统的要求自动处于开启或关闭的位置。

产品广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领技术规范基本设计：GB/T 12238测试：GB/T 13927产品规格产品型号：D671X,D673X,D641X尺寸范围：DN50～DN600压力等级：1.6～1.6MPa壳体资料：碳钢、不锈钢、合金钢适用介质：气体、液体操纵方式：气动设计特色蝶板，阀杆，阀体，同心设计扭矩小可双向装置自清洁式阀座防吹出式阀杆ISO 5211 顶法兰可选加长式阀杆可提供对夹和法兰连接方式电动蝶阀电动蝶阀有开关型和调节型两种,采取一体化结构，接入220VAC 电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC 或1-5VDC）进行调节控制。

电装参数解析，让你更懂电动蝶阀电动蝶阀是一种常见的电动执行器，广泛应用于各种工业管道领域。

而电动蝶阀的电装参数是决定其性能的重要因素之一。

本文将为大家详细解析电装参数的相关知识，以便大家更好地了解电动蝶阀。

1. 电源电压：一般电动蝶阀的电源电压为220VAC或380VAC，但也有一些特殊要求的阀门需要使用特定电压。

在选购电动蝶阀时，必须注意其电源电压是否与现有电网电压相符合。

2. 控制信号：电动蝶阀的控制信号种类主要有两种，一种为单相控制信号，通常使用单相220VAC电源供电；另一种为三相控制信号，使用三相380VAC供电。

在使用电动蝶阀时，需根据实际控制信号种类选购对应的电动蝶阀。

3. 最大转矩：电动蝶阀的最大转矩是表示电动蝶阀能够输出的最大扭矩值。

在选择电动蝶阀时，需根据现有工况的扭矩需求来选购对应最大转矩的电动蝶阀。

4. 旋转速度：电动蝶阀旋转速度主要取决于电动执行器的结构，不同的执行器结构会对电动蝶阀的旋转速度产生影响。

因此，在选购电动蝶阀时，需要注意不同执行器结构对旋转速度的影响。

5. 防护等级：电动蝶阀防护等级主要是用来描述电动蝶阀的密封性能以及防护性能。

在选购电动蝶阀时，需要根据其所需的防护等级来选购对应的电动蝶阀。

了解电动蝶阀的电装参数，能够帮助我们更好地选购和维护电动蝶阀，保证其正常运转。

希望本文能为大家提供一些帮助。

特性：◆突出的关闭性能—采用独特的自激励密封系统双向软密封圈，借助阀座和介质辅助压力，使阀门关闭等级双向达到ANSIVI◆优良的流动控制性能—偏心蝶板设计使阀门具有近似线性的流量特征，蝶板90度内转动，使阀门可用于节流或开/关控制场合。

◆极小的操作扭矩—采用了球面密封和偏置轴及偏心阀板的设计，这种设计使阀板密封面运行轨道为凸轮形，因此在完全关闭前，阀板与阀座将维持在无接触状态，这样可以避免阀座与阀板的摩擦，减少了泄露和部件的更换，从而可用最小扭矩进行轻松的操作。

◆独特的上下填料函系统—设计时采用经过改良的RTFE V形填料环和不锈钢润滑轴套，可以将阀门外泄露控制在EPA(美国环保署)要求的500ppm限定值以内。

◆低廉的维修成本—拆除嵌件即可更换阀座，拆除衬套和锥形销后可以对蝶板/轴零件进行单独的更换。

规格：◆阀门尺寸与端面连接类型—■2；■2.5；■3；■4；■5；■6；■8；■10；■12；■14；■16；■18；■20；■24；■30英寸全规格阀门，连接方式有对夹和凸耳式，ANSI150或300磅级。

◆ 流量特性、系数—近似等百分比，系数见流量系数◆标准结构材料—◆执行机构—当配置的是气动执行机构时，可选择单作用和双作用动作控制模式，具体详见CP90系列气动执行机构选型手册。

电动执机构配置请向当地办事处或美国咨询。

◆ 阀门定位器—可与气动执行器一起提供。

◆ 其它附件限位开关、ASCO电磁阀等也可提供◆ 试验—按照ASME B16.34规定符合ANSI 150与300磅级压力密封等级试验。

— CPF220。

级。

见结构材料表表。

，双偏心结构使得在阀门的开启时，阀板可以立即与阀座分离，避免了阀座与阀板之间的磨损，　降低了泄漏量和更换部件的频率。

还可减小摩擦提供更可靠关断。

双偏心结构阀板8360Temperature,˚C102030405060708090通径磅级Size Class 1.50%6%14%25.20%38%55%75%97%100%2"150 1.2512203553707678DN50300 1.251220355370767821/2"150 1.56142539567699102DN65300 1.461324365271951003"150 3.414325787125171221228DN80300 3.2133053811171592122234"150 6.82763114171248338437451DN100300 6.225581041572283104144355"150960120236329359603671690DN1253008.6561172092983085646356506"15016.56615427841960782710701103DN15030014.96013925037754674499210418"15030.91242895207841135158420022064DN20030027.3109255459692100113651820191110"15052.821149288613361934263834113517DN12530045.61834267671156167322823042319412"15072.6290677121918382660362846904837DN30030063.325359010631602231931634217442814"15090392914164624813592489865306857DN3503008132676013682063298640725430570216"1501325311230222933614865663488459287DN400300109435101518272755398854387850824318"150171684159638734332627085501127011400DN450300139555129523313515508869389250971220"1502078281932347852447950103501380014420DN50030015863014702646399057757875101501065824"150315126029405292789011550157502100022050DN600300242966225440576118885512075161001620530"1504911965458582531244518012245633275034388DN7503004041614376667791022214795201752690028245流体流量系数(%全Cv)Fluid Flow Factors (% Full Cv)8360 SERIES 开启程度%Degrees Open %8360轴套阀轴 锲销 轴套 填料 嵌件 蝶板 123456789PTFE;RTFE17-4PH;316SSPTFE;RTFEA216-WCB;A351-CF8;A351-CF8M;A351-CF3M216-WCB;A351-CF8316不锈钢衬PTFE材料A216-WCB;A351-CF8;A351-CF8M;A351-CF3MA351-CF8;A351-CF8M;A351-CF3M17-4PH;316SS◆ 此扭矩符合标准的和压力温度额定值，除非受到材料的温度 极限的限制。

蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。

蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

简介蝶阀（butterfly valve）：又称碟阀蜗轮蝶阀释义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。

结构：主要由阀体、阀杆、蝶板和密封圈组成。

阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。

改变蝶板的偏转角度，即可控制介质的流量。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

使用范围电动蝶阀蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

功能用途气动蝶阀蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
