软密封蝶阀型号D71F

碳钢对夹式衬氟蝶阀英文名称：Carbon steel wafer fluorine-butterfly butterfly valve碳钢衬氟蝶阀型号：D71F46-16C碳钢衬氟蝶阀说明：碳钢衬氟蝶阀，阀门材质主要为碳钢材质，阀门密封为聚四氟乙烯密封，蝶阀采用手柄开关，阀门具有极强的耐腐蚀性，即可耐强酸，又可耐强碱，而且阀门在酸性介质或碱性介质的管道都可以良好的应用，蝶阀的体积小，重量轻，且阀门开关迅速，几秒内就能将管道关闭，使用方便，阀门外观经过烤漆，天蓝色外观，阀门采用对夹式连接，方便在管道上拆卸维修等。

碳钢衬氟蝶阀工作原理：衬氟蝶阀的工作过程也是极为简单，阀门的阀板只需要经过九十度的旋转，就可以达到完全开启和关闭状态，蝶阀的工作迅速，从关闭到开启，仅需要短短的几秒钟而已，开启十分的迅速。

碳钢蝶阀参数说明：蝶阀的种类介绍和分类方式：(1)电动蝶阀(2)气动蝶阀(3)液动蝶阀(4)手动蝶阀按结构形式分：(1)中心密封蝶阀(2)单偏心密封蝶阀(3)双偏心密封蝶阀(4)三偏心密封蝶阀密封面材质分：(1)软密封蝶阀。

1)密封副由非金属软质材料对非金属软质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。

密封副由金属硬质材料对金属硬质材料构成。

按密封形式分：(1)强制密封蝶阀。

1)弹性密封蝶阀。

密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。

2)外加转矩密封蝶阀。

密封比压由外加于阀门轴上的转矩产生。

(2)充压密封蝶阀。

密封比压由阀座或阀板上的弹件密封元件充压产生。

(3)自动密封蝶阀。

密封比压由介质压力自动产生。

按工作压力分：(1)真空蝶阀。

工作压力低于标堆大气压的蝶阀。

(2)低压蝶阀。

公称压力PN<1．6MPa的蝶阀。

(3)中压蝶阀。

公称压力PN为2．5--6．4MPa的蝶阀。

(4)高压蝶阀。

公称压力PN为10。

0--80．0MPa的蝶阀。

(5)超高压蝶阀。

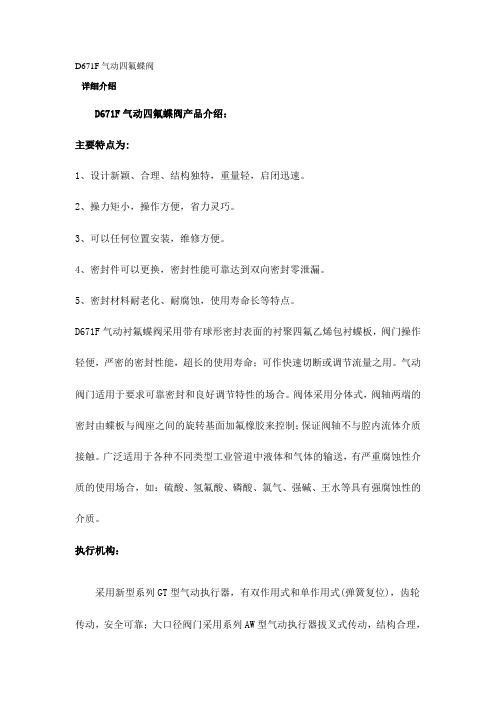

D671F气动四氟蝶阀详细介绍D671F气动四氟蝶阀产品介绍：主要特点为:1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

D671F气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。

气动阀门适用于要求可靠密封和良好调节特性的场合。

阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。

广泛适用于各种不同类型工业管道中液体和气体的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

执行机构：采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。

确保与阀门同步精度。

执行标准：设计标准：GB/T2238-1989法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78结构长度:GB/T12221-1989压力试验:GB/T13927-1992;JB/T9092-1999根据不同控制和要求可选择下列附件：切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W;伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

d71f-10c蝶阀标准一、概述D71F-10C蝶阀是一种常见的阀门类型，广泛应用于各种流体管道系统中。

它具有结构简单、操作方便、密封性能好等优点，因此在工程应用中占据着重要的地位。

本文将详细介绍D71F-10C蝶阀的标准，帮助读者更好地了解和使用这种阀门。

二、性能特点与技术参数D71F-10C蝶阀主要由阀体、阀板和阀杆组成，采用金属密封圈或橡胶密封圈实现密封。

其性能特点如下：1.流体阻力小，流通能力较强；2.结构简单，操作方便；3.密封性能好，使用寿命长；4.具有一定的调节功能。

D71F-10C蝶阀主要应用于水、蒸汽、气体等介质的管道系统中，作为切断或调节流量的设备。

其主要技术参数包括：1.公称通径：DN50~DN600；2.公称压力：PN10；3.适用温度：-20℃~120℃；4.适用介质：水、蒸汽、气体等。

三、安装方法与步骤D71F-10C蝶阀的安装是保证其正常使用的关键环节。

以下是安装方法和步骤：1.准备工作：检查阀门的规格、型号是否符合设计要求，检查阀门的外观是否有损坏或裂纹等现象。

2.确定安装位置：根据管道系统的要求，确定蝶阀的安装位置，并预留出足够的空间以便操作和维护。

3.组装蝶阀：将阀体和阀板按照出厂前的编号进行组装，并确保密封圈放置正确。

4.安装阀杆：将阀杆放入阀体中，确保阀杆与阀板连接牢固，转动灵活。

5.固定阀门：根据现场情况，采用适当的方式将阀门固定在管道上，如法兰连接、焊接等。

6.检查与调试：在完成安装后，检查蝶阀的外观是否平整、美观，转动是否灵活，密封性能是否良好。

如有异常，及时进行调整。

四、使用与维护正确使用和维护D71F-10C蝶阀对于保证其性能和使用寿命至关重要。

以下是使用与维护的注意事项：1.在操作过程中，应缓慢开启和关闭蝶阀，避免过快过猛地操作，以免损坏密封圈或导致阀门卡涩。

2.对于有温度要求的介质，应确保蝶阀在使用过程中保持在规定的温度范围内。

3.在使用过程中，应定期检查蝶阀的密封性能和外观状况，如发现异常应及时处理。

AD71Fs(全衬)蝶阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、AD71Fs(全衬)美标对夹衬氟塑料蝶阀介绍设计与制造：API609结构长度：API609(A)(中线)法兰连接尺寸：ANSI B16.5、APL605二、AD71Fs(全衬)美标对夹衬氟塑料蝶阀用途美标对夹衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。

具有强度高、卫生级蝶阀耐腐蚀性能好的特点。

适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）压力等级：磅125、150三、AD71Fs(全衬)美标对夹衬氟塑料蝶阀测试衬里层：电火花检测实验与检验按APL598标准公称压力：PN阀体：Lb×1.5 密封：Lb×1.1四、AD71Fs(全衬)美标对夹衬氟塑料蝶阀材料上阀体：铸铁、碳钢、不锈钢下阀体：铸铁、碳钢、不锈钢蝶板：不锈钢、碳钢完全包覆氟塑料蝶板轴：不锈钢阀座：PTFE、PCTFE、FEP、PFA 弹性条（垫）：SiO型圈：Viton 手柄：铸铁、铸铝合金五、AD71Fs(全衬)美标对夹衬氟塑料蝶阀部件列表1、阀体2、蝶圈3、蝶板4、四氟圈5、蝶形弹簧垫圈6、手柄定位板7、手柄公称通径Lmm DmmD1mmD2mmfmmbmmn-ФdmmHmmD0mm蜗轮装置气动装置电动装置DN NPS A B A B A B 50 2 43 152 120.5 92 3 16 4-19 132 264 45 120 125 94 162 187 65 21/2 46 178 139.5 105 3 18 4-19 155 290 45 120 165 108 162 187 80 3 46 190 152.5 127 3 19 4-19 160 290 45 120 185 128 162 187 100 4 52 229 190.5 157 3 24 8-19 164 290 45 120 185 128 162 187 125 5 56 254 216 186 3 24 8-22 190 290 45 120 210 137 162 187 150 6 56 279 241.5 216 3 26 8-22 215 320 66 150 224 160 162 187 200 8 60 343 298.5 270 3 29 8-22 273 85 170 295 182 409 513 250 10 68 406 362 324 4 31 12-25 325 85 170 382 228 409 513 300 12 78 483 432 381 4 32 12-25 360 106 205 382 228 409 513 350 14 78 533 476 413 4 35 12-29 430 106 205 440 262 409 513 400 16 102 597 540 470 4 37 16-29 475 130 240 585 332 409 513 450 18 114 635 578 533 4 40 16-32 525 155 240 585 332 409 513 500 20 127 699 635 584 4 43 20-23 565 169 306 585 332 409 513 600 24 154 813 749.5 692 5 48 20-25 630 198 324 642 380 409 563 750 30 165 887 846 813 5 45 44-23 675 220 335 702 438 409 563 900 36 200 1057 1009.7 972 5 53 44-26 805 241 365 702 438 409 563 1000 42 251 1226 1171.4 1130 5 59 48-29 995 241 356 1890 440 409 563 1200 48 276 1392 1335 1289 5 65 44-32 1170 241 356 1890 545。

蝶阀型号编制方法-蝶阀型号大全例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动省略、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=、16=、25=、40=、PN是国内压力的代号,MPA 是压力的单位；Class150LB=、300LB=、Class是美制美标代号,LB 是美标磅级单位;⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙;以上为常见的蝶阀相关代号,因工况特殊需定做的产品,可根据设计方案进行选型;衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：、D71H、D71X、D71Y;：D41F、D41H、D41X、D41W、D341F、、D341X、D341W；方形蝶阀：FDBD：D363F、、D363W、D963F、D963H、D963W；：D641F、D641H、D641W、D642F、D642H、D642W、D643F、、D643W、D671F、D671H、D671W、D673F、D673H、D673W；：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、、D971W、D973F、D973H、D973W；：D343F、D373F、D343H、、D343W、D373W;伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式;。

各种阀门的型号好名称各种阀门的型号好名称:D71X-10手动橡胶蝶阀、200P型减压阀、AD343H-16C多层次蝶阀、AD373H-16C多层次蝶阀、AD373H-16C多层次蝶阀、AD673H-16C气动多层次蝶阀、BD671X-10型气动对夹蝶阀、BX44W-1.0C三通保温旋塞阀、D343H-16C硬密封蝶阀、D371X-10消防蝶阀、D373H-150lb 凸耳式双向硬密封蝶阀、D671X-10气动橡胶蝶阀、D673H-16c 气动对夹式硬密封蝶阀、D71H-16C手动硬密封蝶阀、D941H-16C通风蝶阀、D973H/F电动对夹硬密封蝶阀、DJ41H-25C低温截止阀、G41J衬胶隔膜阀、GDQ47Y轨道硬密封球阀、H41H升降式止回阀、H42T(DRV A)静音式止回阀、H71系列型对夹升降式止回阀、H72(W/H)-16对夹式止回阀、H74X/H对夹圆片式止回阀、H76X、H76H对夹式双瓣止回阀、HC41X(B型)消声止回阀、HC44X(SFCV)橡胶瓣止回阀、HH44X微阻缓闭止回阀、J41H-100C型截止阀、J41H-64C截止阀、J44H-60C截止阀、J44W-16P截止阀、J61Y-320系列焊接截止阀、J941H-25C截止阀、J941H型电动法兰截止阀、Q11F-64P二片式球阀、Q11F-64P三片式球阀、Q11F-64P一片式球阀、Q14F-64P片三通式球阀、Q341F蜗轮传动法兰球阀、Q347F不锈钢固定球阀、Q41F不锈钢球阀、Q45W三通四密封球阀、Q641F-16P气动球阀、QJ41M-16C高温球阀代替截止阀、QP41M-25C高温球阀代替排污阀、QQ41M-16P高温球阀、QZ41M-25C高温球阀代替闸阀、RVHX软密封闸阀、SD343H 蜗轮式伸缩蝶阀、SD643H-16C气动伸缩蝶阀、SD943H-16C 电动伸缩蝶阀、UJ41H-16C柱塞式截止阀、WJ41H立柱式波纹管截止阀、WZH(H/W)-16波纹管闸阀、X13W-1.0P内螺二通不锈钢、X43W-1.0(R、P)二通不锈钢旋塞阀、X44W-1.0P三通不锈钢旋塞阀、X44W-1.0三通铸铁旋塞阀、X47W-1.0油密封旋塞阀、Y110X减压稳压阀、Y43蒸汽减压阀、Y型过滤器、Y型拉杆伸缩过滤器、Z41H-25C精铸闸阀、Z41H国标闸阀、Z41国标美式闸阀、Z941H国标电动闸阀、ZPG-L型垂直自动排污过滤器、保温截止阀、保温球阀BQ41、比例式减压阀、比例式减压阀、波纹管减压阀、波纹管闸阀、不锈钢三片式法兰球阀、弹性座封闸阀、放空导淋阀、杠杆式减压阀、高灵敏度蒸汽减压阀、焊接角式截止阀、焊接式真空闸阀、精铸截止阀、快速排污阀、快速排渣阀、篮式过滤器、内螺纹截止阀、内螺纹先导式蒸汽减压阀、气、手动闸阀Z6s41H系列、气动薄型球阀、气体减压阀、水封闸阀、卧立两用止回阀、信号闸阀、旋启式止回阀不锈钢、氧气截止阀、真空法兰闸阀、真空隔离闸板阀、支管减压阀、直流式隔膜阀(各种阀门的型号好名称)。

手动蝶阀外形尺寸连接尺寸(标准值) 公称通径结构长度(标准值) 外形尺寸(参考值) 0.6MPa 1.0MPa 1.6MPa 毫米英寸 L H H0 A B D0 n-d D0 n-d D0 n-d 50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18 65 21/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18 80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18 100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18 125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18 150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22 手动衬胶蝶阀应用于化工，石油，制氧，医药等方面，具有较高的质量和耐腐蚀性。

公称压力:PN1.0、1.6、2.5MPa、ANSI150公称通径:DN50,600mm工作温度:-20,80?传动机构:手轮蜗轮密封形式:软密封主要材质:阀体铸铁衬胶阀芯 (1)QT-400 (2)CF8 (3)CF8M (4)CF3M公称通径(DN) L D D1 Z-Φd H H0 A B25 43 85 4-1432 43 100 4-1840 43 110 4-18 22050 43 125 4-18 63 235 270 6565 46 165 145 4-18 70 250 270 6580 46 185 160 8-18 83 275 270 65100 52 200 180 8-18 105 316 270 65125 56 220 210 8-18 115 340 310 65150 56 285 240 8-22 137 376 310 65200 200 340 295 8-22 164 472 365 90公称通径 L D D1 Z-d H H0 A B D050 43 165 125 4-18 63 306 193 125 15065 46 185 145 4-18 70 321 193 125 15080 46 200 160 8-18 83 346 193 125 150100 52 220 180 8-18 105 387 193 125 150125 56 250 210 8-18 115 411 193 125 150150 56 285 240 8-22 137 447 193 125 150200 60 340 295 8-22 164 572 283 165 220250 68 395 350 12-22 206 646 283 165 220300 78 445 440 12-22 230 738 334 175 280350 78 505 460 16-22 248 761 334 175 280400 102 565 515 16-26 289 877 425 210 320450 114 615 565 20-26 320 938 425 210 320500 127 670 620 20-26 343 993 425 210 320600 154 780 725 20-30 413 1131 425 210 320700 165 895 840 24-30 478 1476 620 320 400800 190 1015 950 34-33 525 1533 620 320 400900 203 1115 1050 28-33 585 1655 620 320 400 1000 216 1230 1160 28-36 640 1765 620 400 400 1200 254 1455 1380 32-39 755 1995 620 400 400D371X蜗轮软密封对夹蝶阀结构图主要外形连接尺寸主要连接尺寸主要外形尺寸 DN 0.6 MPa 1.0 MPa 1.6 MPaL H HO A B DO n-d DO n-d DO n-d 50 43 63 306 180 200 110 4-14 125 4-18 125 4-18 65 46 70 321 180 200 130 4-14 145 4-18 145 4-18 80 46 83 346 180 200 150 4-18 160 8-18 160 8-18 100 52 105 387 180 200 170 4-18 180 8-18 180 8-18 125 56 115 411 180 200 200 8-18 210 8-18 210 8-18 150 56 137 447 270 280 225 8-18 240 8-22 240 8-22 200 60 164 572 270 280 280 8-18 295 8-22 295 12-22 250 68 206 646 270 280 335 12-18 350 12-22 355 12-26 300 78 230 738 380 420 395 12-22 400 12-22 410 12-26 350 78 248 761 380 420 445 12-22 460 16-22 470 16-26 400 102 289 877 450 470 495 16-22 515 16-26 525 16-30 450 114 320 938 480 490 550 16-22 565 20-26 585 20-30 500 127 343 993 480 490 600 20-22 620 20-26 650 20-33 600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36 700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36 800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39 900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39 1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-421200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48电动对夹硬密封蝶阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保 D973H-10/16/25电动对夹硬密封蝶阀主要外形连接尺寸法兰尺寸和螺栓规格公称主要尺寸通径 1.0 MPa 1.6 MPa 2.5 MPa (DN) L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M 50 43 530 112 125 Ф18 125 Ф18 125 Ф18 6546 530 115 145 Ф18 145 Ф18 145 Ф18 80 49 565 120 160Ф18 160 Ф18 160 Ф18 100 56 600 138 180 Ф18 180 Ф18 190 Ф23 125 64 640 164 210 Ф18 210 Ф18 220 Ф27 150 70 705 175 240 Ф23 240 Ф23 250 Ф27 200 71 775 208 295 M20 295 M20 310 M24 250 76 945 243 350 M20 355 M24 370 M27 300 83 1070 283 400 M20 410 M24 430 M27 350 92 1140 310 460 M20 470 M24 490 M30 400 102 1210 340 515 M24 525 M27 550 M33 450 114 1335 380 565 M24 585 M27 600 M33 500 127 1415 410 620 M24 650 M30 660 M33 600 154 1605 470 725 M27 770 M33 770 M36 700 165 1844 550 840 M27 840 M33 875 M39 800 190 2040 640 950 M30 950 M36 990 M45 900 203 2255 710 1050 M30 1050 M36 1090 M45 1000 216 2380 770 1160 M33 1170 M39 1210 M52 1200 254 2640 890 1380 M36 1390 M45 1420 M52 DS341X/F/H-6/10/16C、P、R法兰式伸缩蝶阀主要外形连接尺寸规格 D D1 D2 Lmax Lmin H1 H2 N-Фd 100 220 180 156 216 174 110 170 8-Ф18 125 250 210 184 232 186 123 182 8-Ф18 150 285 240 211 239 194 140 210 8-Ф22 200 340 295 266 264 214 170 238 8-Ф22 250 395 350 319 296 235 195 270 12-Ф22 300 445 400 370 300 250 222 300 12-Ф22350 505 460 429 320 270 252 330 16-Ф22400 565 515 480 332 282 285 368 16-Ф26450 615 565 530 355 305 310 402 20-Ф26500 670 620 582 365 315 337 438 20-Ф30600 780 725 682 420 340 393 490 24-Ф30700 895 840 794 446 396 450 558 24-Ф33800 1015 950 901 476 426 515 625 28-Ф33900 1115 1050 1001 506 456 560 685 28-Ф331000 1230 1160 1112 516 466 610 750 28-Ф361200 1455 1380 1328 560 510 725 880 32-Ф391400 1675 1590 1530 590 540 840 987 36-Ф421600 1915 1820 1750 630 585 960 1158 40-Ф481800 2115 2020 1950 680 630 1060 1258 44-Ф482000 2325 2230 2150 730 680 1165 1365 48-Ф48上明牌D71FS衬氟手动蝶阀主要连接尺寸及重量:公称通径标准值参考值L D D1 D2 F B Z-Φd Do H W(kg) DN(mm) NPS(inch) PN0.6(MPa) 40 11/2 33 130 100 80 3 16 4-Φ14 160 140 2.550 2 43 140 110 90 3 16 4-Φ14 200 145 3.565 21/2 46 160 130 110 3 16 4-Φ14 250 155 4.580 3 46 182 150 125 3 18 4-Φ18 250 165 6100 4 52 205 170 145 3 18 4-Φ18 250 180 7.5125 5 56 235 200 175 3 20 8-Φ18 300 203 11150 6 56 260 225 200 3 20 8-Φ18 300 225 16200 8 60 315 280 255 3 22 8-Φ18 200* 275 48250 10 68 370 335 310 3 24 12-Φ18 200* 315 60300 12 78 435 395 362 4 24 12-Φ23 240* 348 75350 14 78 485 445 412 4 26 12-Φ23 240* 415 82400 16 102 535 475 462 4 28 16-Φ23 280* 460 123450 18 114 590 550 518 4 28 16-Φ23 280* 500 150500 20 127 640 600 568 4 30 16-Φ23 320* 530 180600 24 154 755 705 670 5 30 20-Φ25 320* 610 225700 28 165 860 810 775 5 32 24-Φ25 360* 675 315800 32 190 975 920 880 5 34 24-Φ30 360* 805 385900 36 203 1075 1020 980 5 36 24-Φ30 380* 995 4201000 40 216 1175 1120 1080 5 36 28-Φ30 400* 1170 6201200 48 254 1400 1340 1295 5 40 32-Φ34 400* 1295 788D43H手动法兰式硬密封蝶阀主要连接尺寸:法兰尺寸和螺栓规格主要尺寸公称通径 1.0MPa 1.6MPa 2.5MPa (DN) L HH1 H3 D D1 D2 n-φd D D1 D2 n-φd D D1 D2 n-φd 50 108 325 240 265 160 125 100 4-18 165 125 99 4-18 165 125 99 4-18 65 112 340 250 265 180 145 120 4-18 185 145 118 4-18 185 145 118 4-18 80 114 355 255 265 195 160 135 4-18 200 160 132 4-18 200 160 132 4-18 100 127 400 275 265 215 180 155 4-18 220 180 156 4-18 235 190 156 4-22 125 140 435 300 390 245 210 185 4-18 250 210 184 4-18 270 220 184 4-26 150 140 455 310 390 280 240 210 4-23 285 240 211 4-22 300 250 211 4-26 200 152 575 375 390 335 295 265 4-23 340 295 266 4-22 360 310 274 4-26 D41X/J-6/10/16 Z.Q.C.P.R系列连接尺寸连接尺寸(标准值) 结构长度外形尺寸公称通径参考重量 (标准值) (参考值) 0.6MPa 1.0MPa 1.6MPa (kg) 毫米英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d 50 2 108 82.5 238 270 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 8.5 65 21/2 112 92.5 258 270 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 9.5 80 3 114 100 278 270 65 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 11 100 4 127 110 293 270 65 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 15 125 5 140 125 309 310 65 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 21 150 6 140 142.5336 310 65 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 24D341X/J-6/10/16 Z.Q.C.P.R系列连接尺寸连接尺寸 (标准值) 外形尺寸公称长度重量 (参考值) 通径 0.6MPa1.0MPa 1.6MPa kg mm L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d 50 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 13 65 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 14 80 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 15.5 100 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 19.5 125 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 25.5 150 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 28.5 200 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 48 250 250 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69 300 270 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91 350 290 248 761 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110 400 310 289 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 140 450 330 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 180 500 350 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 215 600 390 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 290 700 430 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 560 800 470 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 910 900 510 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1500 1000 550 640 1765 850 900 1175 1120 1078 28-30 12301160 1112 28-36 1255 1170 1112 28-42 1750 1200 630 755 1995 850 900 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2180 1400 710 910 2310 1000 925 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48 2400 1600 790 1030 2595 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 2870 1800 870 1140 2810 1100 980 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 3380 2000 950 1250 3100 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62 4010。
