【CN209944282U】一种垃圾焚烧发电厂余热锅炉PCV阀保护系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219262.5(22)申请日 2019.02.21(73)专利权人 江苏力沛电力工程技术服务有限公司地址 226500 江苏省南通市如皋市如城街道中山东路18号1幢(72)发明人 鞠昌平　秦仁鹏　吴益权　(51)Int.Cl.F21V 23/06(2006.01)F21V 23/04(2006.01)(54)实用新型名称一种火力发电厂尾气余热回收利用装置(57)摘要本实用新型公开了一种火力发电厂尾气余热回收利用装置，包括余热回收箱，所述余热回收箱的顶部固定安装有进气管，所述余热回收箱内设有余热腔，所述余热腔的两侧内壁上均开设有滑动凹槽,两个滑动凹槽内滑动安装有同一个第一矩形板和同一个第二矩形板，第一矩形板位于第二矩形板的上方，两个滑动凹槽内焊接有限位滑柱，两个限位滑柱均滑动安装在第二矩形板上，所述第二矩形板的底部焊接有套设在两个限位滑柱上的第一弹簧的一端，两个第一弹簧的另一端分别焊接在两个滑动凹槽的一侧内壁上，所述第一矩形板的底部对称焊接有转动座，两个转动座上均转动安装有斜柱的一端。

本实用新型便于余热回收利用，结构简单，使用方便。

权利要求书1页 说明书3页 附图3页CN 209511947 U 2019.10.18C N 209511947U权　利　要　求　书1/1页CN 209511947 U1.一种火力发电厂尾气余热回收利用装置，包括余热回收箱(1)，其特征在于，所述余热回收箱(1)的顶部固定安装有进气管(2)，所述余热回收箱(1)内设有余热腔(3)，所述余热腔(3)的两侧内壁上均开设有滑动凹槽(4),两个滑动凹槽(4)内滑动安装有同一个第一矩形板(5)和同一个第二矩形板(6)，第一矩形板(5)位于第二矩形板(6)的上方，两个滑动凹槽(4)内焊接有限位滑柱(7)，两个限位滑柱(7)均滑动安装在第二矩形板(6)上，所述第二矩形板(6)的底部焊接有套设在两个限位滑柱(7)上的第一弹簧(8)的一端，两个第一弹簧(8)的另一端分别焊接在两个滑动凹槽(4)的一侧内壁上，所述第一矩形板(5)的底部对称焊接有转动座(9)，两个转动座(9)上均转动安装有斜柱(10)的一端，两个斜柱(10)转动连接，所述第二矩形板(6)的顶部开设有移动槽(11)，移动槽(11)内滑动安装有两个滑动矩形座(12)，两个斜柱(10)的另一端分别转动安装在两个滑动矩形座(12)上，所述移动槽(11)内焊接有活动柱(13)，两个活动柱(13)滑动安装在两个滑动矩形座(12)上，两个滑动矩形座(12)相互远离的一侧均焊接有套设在活动柱(13)上的第二弹簧(14)的一端，两个第二弹簧(14)的另一端分别焊接在移动槽(11)的两侧内壁上，所述第二矩形板(6)的底部焊接有第一导电触片(15)，余热腔(3)的底侧内壁上焊接有第二导电触片(16)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920402683.1(22)申请日 2019.03.27(73)专利权人 四川川锅锅炉有限责任公司地址 610000 四川省成都市金堂县工业园区川锅路188号(72)发明人 弋治军　张旭海　王伟伟　(74)专利代理机构 成都九鼎天元知识产权代理有限公司 51214代理人 钱成岑(51)Int.Cl.F23G 5/44(2006.01)F22G 7/12(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种防腐蚀的垃圾焚烧锅炉过热器系统(57)摘要本实用新型提供了一种防腐蚀的垃圾焚烧锅炉过热器系统，属于生活垃圾焚烧发电锅炉领域，这种防腐蚀的垃圾焚烧锅炉过热器系统，包括防腐蚀空预器、第一过热器和第二过热器；烟道内具有靠近入口处烟气温度高于600℃的高温区，防腐蚀空预器设置在高温区内，防腐蚀空预器一端连接低温空气供给管，另一端连接高温空气输出管；防腐蚀空预器远离入口的一侧形成温度低于600℃的低温区，第一过热器设置在低温区，第一过热器包括蒸汽入口和蒸汽出口；第二过热器内设置有可换热的空气通道和蒸汽通道，第一过热器的蒸汽出口连通蒸汽通道，高温空气输出管连通空气通道，蒸汽通道排出蒸汽用于发电。

解决了目前高参数生活垃圾锅炉过热器腐蚀的问题。

权利要求书1页 说明书4页 附图1页CN 209763090 U 2019.12.10C N 209763090U权　利　要　求　书1/1页CN 209763090 U1.一种防腐蚀的垃圾焚烧锅炉过热器系统，用于吸收烟道内带酸性气体的腐蚀性烟气的热量，并将热量带入锅炉加以利用，其特征在于，包括防腐蚀空预器、第一过热器和第二过热器；所述烟道内具有靠近入口处烟气温度高于600℃的高温区，所述防腐蚀空预器设置在所述高温区内，所述防腐蚀空预器一端连接低温空气供给管，另一端连接高温空气输出管；所述防腐蚀空预器远离所述入口的一侧形成温度低于600℃的低温区，所述第一过热器设置在所述低温区，所述第一过热器包括蒸汽入口和蒸汽出口；所述第二过热器内设置有可换热的空气通道和蒸汽通道，所述第一过热器的所述蒸汽出口连通所述蒸汽通道，所述高温空气输出管连通所述空气通道，所述第二过热器的所述蒸汽通道排出蒸汽用于发电。

专利名称：一种垃圾焚烧发电厂再热系统
专利类型：发明专利
发明人：沈志远,李敏,杨帆,黄丹,张浩浩,操纪巍,罗亮申请号：CN201810004053.9
申请日：20180103
公开号：CN108397246A
公开日：
20180814
专利内容由知识产权出版社提供
摘要：本发明提供了一种垃圾焚烧发电厂再热系统，包括第一余热锅炉、第二余热锅炉和汽轮机，汽轮机包括高压缸和中低压缸，第一余热锅炉和第二余热锅炉内均设再热器，高压缸通过再热蒸汽进口管道连接再热蒸汽进口集箱，再热蒸汽进口集箱分两支路分别与两个再热器连接，再热器出气口连接再热蒸汽出口集箱，再热蒸汽出口集箱通过再热蒸汽出口管道连接汽轮机的中低压缸。

该系统在确保不影响垃圾焚烧主体工艺系统正常生产情况下，采用“两炉一机”再热机组，将高压缸蒸汽分别送入两套余热锅炉的再热器中再次充分加热，使再热蒸汽重新加热到初始蒸汽温度后，再次送到中低压缸中做功，实现了高效、可靠地回收利用余热的目标，提高蒸汽发电效率。

申请人：武汉都市环保工程技术股份有限公司
地址：430205 湖北省武汉市东湖高新区CCEPC工业园流芳路59号
国籍：CN
代理机构：北京汇泽知识产权代理有限公司
代理人：张涛
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910220384.0(22)申请日 2019.03.22(71)申请人 东方电气集团东方锅炉股份有限公司地址 643001 四川省自贡市自流井区五星街黄桷坪路150号(72)发明人 苏虎　董康　翟少栋　许钞俊　王诗行　汪小继　巩李明　何维　(74)专利代理机构 成都九鼎天元知识产权代理有限公司 51214代理人 钱成岑(51)Int.Cl.F23G 5/46(2006.01)F23G 5/18(2006.01)F23J 3/02(2006.01)F23J 11/00(2006.01)F23J 15/02(2006.01)F23M 5/08(2006.01)(54)发明名称一种垃圾焚烧余热利用系统(57)摘要本发明公开了一种垃圾焚烧余热利用系统，所述系统包括顺次相连的焚烧炉单元、烟道单元和烟气处理排放单元；所述烟道单元包括第一烟道、第二烟道、第三烟道和尾部烟道，所述第一烟道与第二烟道之间设置有飞灰分离利用单元；所述烟道单元的各烟道中布置有锅炉受热面，所述锅炉受热面包括一次再热单元。

本发明提出一种带一次再热和飞灰分离单元的垃圾焚烧余热利用系统，一方面采用再热单元后可有效提高整个电厂的发电效率，另一方面增设飞灰分离利用单元可有效提高飞灰的分离效率，可有效提高垃圾发电厂的热效率(3～6％)并减少烟气中的灰含量，减少下游受热面的沾污和腐蚀。

权利要求书1页 说明书3页 附图2页CN 110006052 A 2019.07.12C N 110006052A权　利　要　求　书1/1页CN 110006052 A1.一种垃圾焚烧余热利用系统，其特征在于，所述系统包括顺次相连的焚烧炉单元、烟道单元和烟气处理排放单元；所述烟道单元包括第一烟道、第二烟道、第三烟道和尾部烟道，所述第一烟道与第二烟道之间设置有飞灰分离利用单元；所述烟道单元的各烟道中布置有锅炉受热面，所述锅炉受热面包括一次再热单元。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920378400.4(22)申请日 2019.03.22(73)专利权人 陕西中河电力工程有限公司地址 710000 陕西省西安市经开区凤城九路海博广场5幢1单元10201室(72)发明人 姚强　高文彬　闫瑞东　李辉　冯飞　(74)专利代理机构 成都众恒智合专利代理事务所(普通合伙) 51239代理人 钟显毅(51)Int.Cl.F22B 37/50(2006.01)F22D 11/06(2006.01)(54)实用新型名称一种乏汽疏水余热回收利用系统(57)摘要本实用新型公开了一种乏汽疏水余热回收利用系统，包括与表面式乏汽回收系统中的表面式换热器连通的疏水罐，还包括与疏水罐连接的疏水管道，设置于疏水管道上的滤网和用于水质监控的水质监测装置，与疏水管道出水口连接的三通管，以及均与三通管连接的疏水回收管道和疏水再利用管道；其中，疏水回收管道另一端连接至外部的化学水处理系统，疏水再利用管道另一端连接至外部的汽机凝结水系统。

通过上述设计，本实用新型回收利用水质检验合格的乏汽疏水，使乏汽疏水废热回收利用，节约水源、节约能源，降低了企业成本，提高了企业效益。

因此，具有很高的使用价值和推广价值。

权利要求书1页 说明书3页 附图1页CN 209840060 U 2019.12.24C N 209840060U权　利　要　求　书1/1页CN 209840060 U1.一种乏汽疏水余热回收利用系统，包括与表面式乏汽回收系统中的表面式换热器(1)连通的疏水罐(2)，其特征在于，还包括与疏水罐(2)连接的疏水管道(3)，设置于疏水管道(3)上的滤网(4)和用于水质监控的水质监测装置(5)，与疏水管道(3)出水口连接的三通管(6)，以及均与三通管(6)连接的疏水回收管道(7)和疏水再利用管道(8)；其中，疏水回收管道(7)另一端连接至外部的化学水处理系统，疏水再利用管道(8)另一端连接至外部的汽机凝结水系统。

专利名称：一种PCV阀保温护套专利类型：实用新型专利
发明人：邱娜,黄昌瑞,李振华
申请号：CN201620470626.3申请日：20160523
公开号：CN205806810U
公开日：
20161214
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种PCV阀保温护套,包括PCV阀和保温罩，保温罩罩在PCV阀的上方，保温罩的形状采用圆形帽子结构，保温罩的材料为聚氨酯软质泡沫，本实用新型具有保温效率好，质量轻，较高的成型能力和良好的保温性能，有效的保护了严寒条件的PCV阀。

申请人：华晨汽车集团控股有限公司
地址：110044 辽宁省沈阳市大东区东望街39号法律事务处
国籍：CN
代理机构：沈阳科威专利代理有限责任公司
代理人：杨滨
更多信息请下载全文后查看。

专利名称：垃圾焚烧余热回收系统及垃圾焚烧系统专利类型：发明专利
发明人：李宜鹏,张晓斌,吴海凤
申请号：CN202111205721.2
申请日：20211015
公开号：CN114060824A
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本发明提供一种垃圾焚烧余热回收系统及垃圾焚烧系统，包括省煤器、锅筒、过热器组和一级蒸发器。

过热器组内具有烟气通路和蒸汽通路，过热器组包括一级过热器、二级过热器、三级过热器和四级过热器，蒸汽通路内的水蒸汽依次通过一级过热器至四级过热器，且水蒸汽的温度逐级升高；烟气通路依次通过二级过热器、四级过热器、三级过热器和一级过热器，烟气通路内的烟气与蒸汽通路内的水蒸汽换热。

根据本发明的垃圾焚烧余热回收系统，不但可以增大烟气与水蒸汽之间的温差，提升二者之间的换热速度；还可以使温差较大的烟气和水蒸汽充分换热，降低烟气通道内烟气的温度，使从烟气通道的出口处流出的烟气温度能够达到烟气净化系统的要求。

申请人：北京首创环境科技有限公司
地址：100028 北京市顺义区大孙各庄镇府前东街9号-603
国籍：CN
代理机构：北京路浩知识产权代理有限公司
代理人：李文丽
更多信息请下载全文后查看。

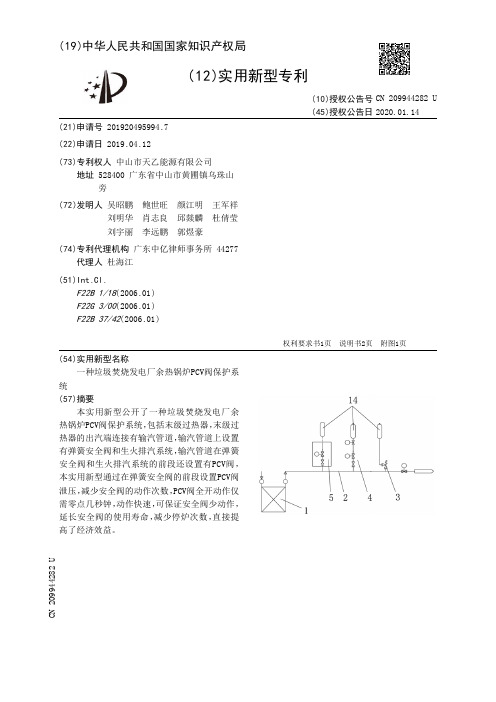

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920495994.7(22)申请日 2019.04.12(73)专利权人 中山市天乙能源有限公司地址 528400 广东省中山市黄圃镇乌珠山旁(72)发明人 吴昭鹏　鲍世旺　颜江明　王军祥　刘明华　肖志良　邱燚麟　杜倩莹　刘宇丽　李远鹏　郭煜豪　(74)专利代理机构 广东中亿律师事务所 44277代理人 杜海江(51)Int.Cl.F22B 1/18(2006.01)F22G 3/00(2006.01)F22B 37/42(2006.01)(54)实用新型名称一种垃圾焚烧发电厂余热锅炉PCV阀保护系统(57)摘要本实用新型公开了一种垃圾焚烧发电厂余热锅炉PCV阀保护系统，包括末级过热器，末级过热器的出汽端连接有输汽管道，输汽管道上设置有弹簧安全阀和生火排汽系统，输汽管道在弹簧安全阀和生火排汽系统的前段还设置有PCV阀，本实用新型通过在弹簧安全阀的前段设置PCV阀泄压，减少安全阀的动作次数，PCV阀全开动作仅需零点几秒钟，动作快速，可保证安全阀少动作，延长安全阀的使用寿命，减少停炉次数，直接提高了经济效益。

权利要求书1页 说明书2页 附图1页CN 209944282 U 2020.01.14C N 209944282U1.一种垃圾焚烧发电厂余热锅炉PCV阀保护系统，其特征在于它包括末级过热器（1），所述末级过热器（1）的出汽端连接有输汽管道（2），所述输汽管道（2）上设置有弹簧安全阀（3）和生火排汽系统（4），所述输汽管道（2）在所述弹簧安全阀（3）和生火排汽系统（4）的前段还设置有PCV阀（5）。

2.根据权利要求1所述的垃圾焚烧发电厂余热锅炉PCV阀保护系统，其特征在于所述PCV阀（5）包括连接在所述输汽管道（2）上的泄压管道（6），所述泄压管道（6）上设置有电磁泄压阀（7），所述电磁泄压阀（7）一端连接有就地控制箱（8），所述就地控制箱（8）的一端连接有操作器（9）和压力开关（10），所述压力开关（10）上连接有进汽管道（11）连接所述输汽管道（2），所述电磁泄压阀（7）、就地控制箱（8）、操作器（9）和压力开关（10）电性连接。
