BMP图片文件详解

图像BMP24位位图格式总结

1、创建图片

创建一张只有六个像素的图片（两行三列），每个像素的颜色RGB组合值如图1（示意图）所示：

图1

2、windows系统下存储格式（使用WinHex打开）

3、文件结构

3.1 文件头（bmp file header），提供文件的格式、大小等信息，共14个字节，如图2所示。

图2

3.1.1 0-1字节（2个字节）0x42 0x4d = "BM",表示这是Windows支持的位图格式，如图3所示。 图3

3.1.2 2-5字节（4个字节），表示该bmp文件的大小，存储形式为图4所示，因为小端对齐形式存储，实际存储的16进制数为0x4e,转换为十进制为78，与我们直接查看此图片的属性所看到的文件大小一致。

注：对于arm，intel这种x86架构的复杂指令CPU，整数在内存中是倒着存放的，低地址放低位，高地址放高位，小端对齐，但对于unix服务器的CPU，更多是采用大端对齐的情况

图4

3.1.3 6-9字节这是两个保留段，为0如图5所示。

图5

3.1.4 A-D字节如图6所示，存储数据为0x36，十进制为54，表示的意义为从文件头到位图数据需偏移54字节。

图6

3.2 位图信息头(bitmap information)：提供图像数据的尺寸、位平面数、压缩方式、颜色索引等信息，40个字节，如图7所示。

图7

3.2.1 0E-11字节，如图8所示，存储数据为0x28，十进制为40，表示意义为：位图信息头的大小为40个字节。

图8

3.2.2 12-15字节，如图9所示，存储数据为0x03，十进制为3，表示意义为：图像宽为3个像素，与我们创建的图像一致。

图9

3.2.3 16-19字节，如图10所示，存储数据为0x02，十进制为2，表示意义为：图像高为2个像素，与我们创建的图像一致。

图10

3.2.4 1A-1B字节，如图11所示，存储数据为0x01，该值总为1，表示意义为位元面数。

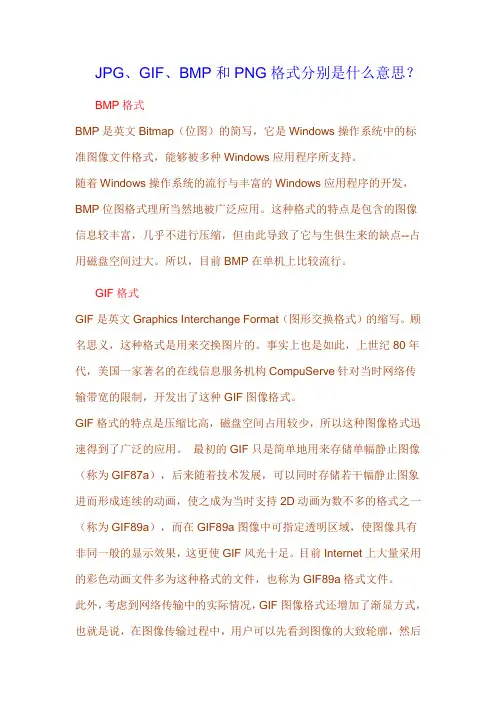

JPG、GIF、BMP和PNG格式分别是什么意思？

BMP格式

BMP是英文Bitmap（位图）的简写，它是Windows操作系统中的标准图像文件格式，能够被多种Windows应用程序所支持。

随着Windows操作系统的流行与丰富的Windows应用程序的开发，BMP位图格式理所当然地被广泛应用。这种格式的特点是包含的图像信息较丰富，几乎不进行压缩，但由此导致了它与生俱生来的缺点--占用磁盘空间过大。所以，目前BMP在单机上比较流行。

GIF格式

GIF是英文Graphics Interchange Format（图形交换格式）的缩写。顾名思义，这种格式是用来交换图片的。事实上也是如此，上世纪80年代，美国一家著名的在线信息服务机构CompuServe针对当时网络传输带宽的限制，开发出了这种GIF图像格式。

GIF格式的特点是压缩比高，磁盘空间占用较少，所以这种图像格式迅速得到了广泛的应用。 最初的GIF只是简单地用来存储单幅静止图像（称为GIF87a），后来随着技术发展，可以同时存储若干幅静止图象进而形成连续的动画，使之成为当时支持2D动画为数不多的格式之一（称为GIF89a），而在GIF89a图像中可指定透明区域，使图像具有非同一般的显示效果，这更使GIF风光十足。目前Internet上大量采用的彩色动画文件多为这种格式的文件，也称为GIF89a格式文件。

此外，考虑到网络传输中的实际情况，GIF图像格式还增加了渐显方式，也就是说，在图像传输过程中，用户可以先看到图像的大致轮廓，然后随着传输过程的继续而逐步看清图像中的细节部分，从而适应了用户的"从朦胧到清楚"的观赏心理。目前Internet上大量采用的彩色动画文件多为这种格式的文件。

GIF格式只能保存最大8位色深的数码图像，所以它最多只能用256色来表现物体，对于色彩复杂的物体它就力不从心了。尽管如此，这种格式仍在网络上大行其道应用，这和GIF图像文件短小、下载速度快、可用许多具有同样大小的图像文件组成动画等优势是分不开的。

BMP（Bitmap Image File）是一种位图图像文件格式，它的编码规则如下：

1. BMP文件格式由文件头、位图信息头、颜色表和位图数据四部分组成。

2.

文件头包括两个字节的文件类型标识和四个字节的文件大小。其中，文件类型标识固定为0x4d42，即"BM"。

3. 位图信息头包括14个字节的信息，包括位图宽度、位图高度、像素位数、压缩方式等。

4. 颜色表用于存储位图中的颜色信息，它由若干个RGBQUAD结构组成。每个RGBQUAD结构包含红色、绿色、蓝色和保留字段，其中保留字段用于填充位图数据中的空隙。

5.

位图数据是位图中每个像素值的序列，按照扫描行内从左到右、扫描行之间从下到上的顺序记录。

需要注意的是，BMP文件的编码方式有多种，包括不压缩、RLE压缩等。不同的编码方式会影响到BMP文件的存储大小和显示效果。

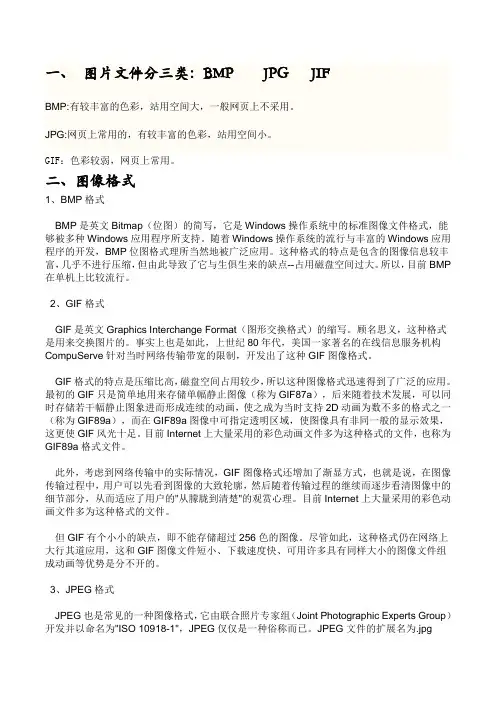

一、 图片文件分三类：BMP JPG JIF

BMP:有较丰富的色彩，站用空间大，一般网页上不采用。

JPG:网页上常用的，有较丰富的色彩，站用空间小。

GIF：色彩较弱，网页上常用。

二、图像格式

1、BMP格式

BMP是英文Bitmap（位图）的简写，它是Windows操作系统中的标准图像文件格式，能够被多种Windows应用程序所支持。随着Windows操作系统的流行与丰富的Windows应用程序的开发，BMP位图格式理所当然地被广泛应用。这种格式的特点是包含的图像信息较丰富，几乎不进行压缩，但由此导致了它与生俱生来的缺点--占用磁盘空间过大。所以，目前BMP在单机上比较流行。

2、GIF格式

GIF是英文Graphics Interchange Format（图形交换格式）的缩写。顾名思义，这种格式是用来交换图片的。事实上也是如此，上世纪80年代，美国一家著名的在线信息服务机构CompuServe针对当时网络传输带宽的限制，开发出了这种GIF图像格式。

GIF格式的特点是压缩比高，磁盘空间占用较少，所以这种图像格式迅速得到了广泛的应用。

最初的GIF只是简单地用来存储单幅静止图像（称为GIF87a），后来随着技术发展，可以同时存储若干幅静止图象进而形成连续的动画，使之成为当时支持2D动画为数不多的格式之一（称为GIF89a），而在GIF89a图像中可指定透明区域，使图像具有非同一般的显示效果，这更使GIF风光十足。目前Internet上大量采用的彩色动画文件多为这种格式的文件，也称为GIF89a格式文件。

此外，考虑到网络传输中的实际情况，GIF图像格式还增加了渐显方式，也就是说，在图像传输过程中，用户可以先看到图像的大致轮廓，然后随着传输过程的继续而逐步看清图像中的细节部分，从而适应了用户的"从朦胧到清楚"的观赏心理。目前Internet上大量采用的彩色动画文件多为这种格式的文件。
