基于MSP430F449的悬挂运动控制系统设计
费婷婷;刘蓉;周乐意;袁子晴
【摘 要】This system centered on the low power consumption core
platforms of single chip microcomputer system MSP430F449. It consists of
Stepper motor control module,infrared sensing module and human-computer interaction module. This system use MSP430F449 realize that
the corresponding algorithms produce different states of PWM waves
which control motor sport and finally realize the control of pen. System
can set any coordinate point parameters via the keyboard. It controls
objects mass greater than 100 gram to do movement on the 80cm×100cm
whiteboard which is not greater than 100° in elevation, and draw trajectory
on the whiteboard. System also can control objects to move along any
black intermittent curve on the whiteboard. Pen coordinates and the state
of motion is real-time displayed on the LCD.Human-machine interface is
龙源期刊网

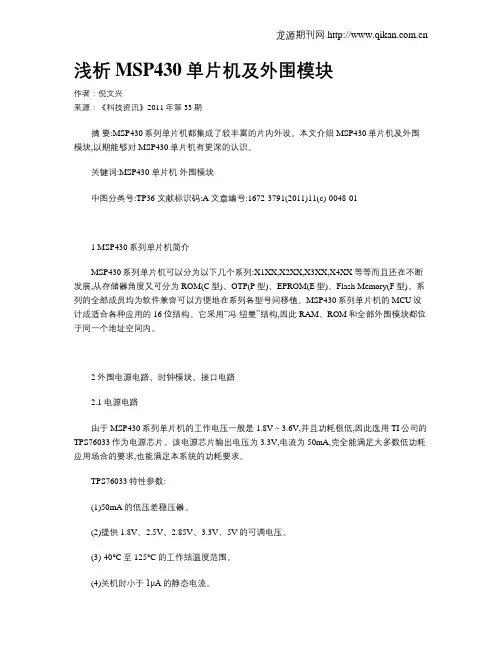

浅析MSP430单片机及外围模块
作者：倪文兴
来源：《科技资讯》2011年第33期
摘 要:MSP430系列单片机都集成了较丰富的片内外设。本文介绍MSP430单片机及外围模块,以期能够对MSP430单片机有更深的认识。
关键词:MSP430 单片机 外围模块
中图分类号:TP36 文献标识码:A 文章编号:1672-3791(2011)11(c)-0048-01
1 MSP430系列单片机简介
MSP430系列单片机可以分为以下几个系列:X1XX,X2XX,X3XX,X4XX等等而且还在不断发展,从存储器角度又可分为ROM(C型)、OTP(P型)、EPROM(E型)、Flash Memory(F型)。系列的全部成员均为软件兼容可以方便地在系列各型号间移植。MSP430系列单片机的MCU设计成适合各种应用的16位结构。它采用“冯-纽曼”结构,因此RAM、ROM和全部外围模块都位于同一个地址空间内。
2 外围电源电路、时钟模块、接口电路
2.1 电源电路
由于MSP430系列单片机的工作电压一般是1.8V～3.6V,并且功耗极低,因此选用TI公司的TPS76033作为电源芯片。该电源芯片输出电压为3.3V,电流为50mA,完全能满足大多数低功耗应用场合的要求,也能满足本系统的功耗要求。
TPS76033特性参数:
(1)50mA的低压差稳压器。
(2)提供1.8V、2.5V、2.85V、3.3V、5V的可调电压。
(3)-40°C至125°C的工作结温度范围。
(4)关机时小于1μA的静态电流。 龙源期刊网
(5)在50mA是典型的压差是120mV。
(6)输出短路保护。
第ｌ８卷第２期 Ｖ０１．１８ Ｎｏ．２ 鄂州 大学学报 Ｊｏｕｒｎａｌ ｏｆ Ｅｚｈｏｕ Ｕｎｉｖｅｒｓｉｔｙ ２０１１年３月 Ｍａｒ．２０ｌ１
基于ＭＳＰ４３０Ｆ４４蝉片机的２４ＢＹＪ４８，－￣进电机控制
万胜前
（鄂州职业大学电子电气工程系，湖北 鄂州４３６０００）
摘要：该文介绍了步进电机工作原理，结合ＭｓＰ４３０Ｆ４４９单片机，给出ＭＳＰ４３０Ｆ４４９单片 ￣２４ＢＹＪ４８
步进电机控制的接口电路及程序实现。文章介绍的硬件和软件均经过实践检验，结构简单，使用方便。
关键词：ＭＳＰ４３０Ｆ４４９；步进电机；２４ＢＹＪ４８；低功耗
中图分类号：ＴＰ３６８．２；ＴＭ３４ 文献标识码：Ａ 文章编号：１００８—９００４（２０１１）０２—００１３—０３
引言 步进电机可快速启动、停止和反转，加上步进
电机只有周期性的误差而无累积误差，其运行不
受负载变化的影响等特点，使得在速度、位置等控
制领域用步进电机来控制变得简单，因而步进电
机使用非常广泛。由于利用单片机实现的步进电
机具有控制成本低、使用灵活等特点，所以越来越
多地引起人们的重视。本文介绍基于ＭＳＰ４３０系列
单片机实现的２４ＢＹＪ４８步进电机控制。
１步进电机
１．１工作原理
步进电机是一种将电脉冲转化为角位移的执
行机构。角位移与脉冲数成正比，转速与脉冲频率
成正比。因此可通过改变脉冲频率实现步进电机
调速。
步进电机有许多种形状和尺寸。但不论形状
和尺寸如何，按照电磁转矩的产生原理可分为磁
阻式（反应式ＢＦ）步进电机、永磁式步进电机ＢＹ和
感应子式（混合式）ＢＹＧ步进电机。根据励磁绕组
的相数分主要有单相、三相、四相和五相等多种【ｌ】。
当步进驱动器接收到一个脉冲信号，它就驱
动步进电机按设定的方向转动一个固定的角度
（称为“步距角”），步距角的大小反映了步进电机
分辨率的大小，它与步进电机的结构和工作方式
有关，可以由下式求得： Ｑｓ＝

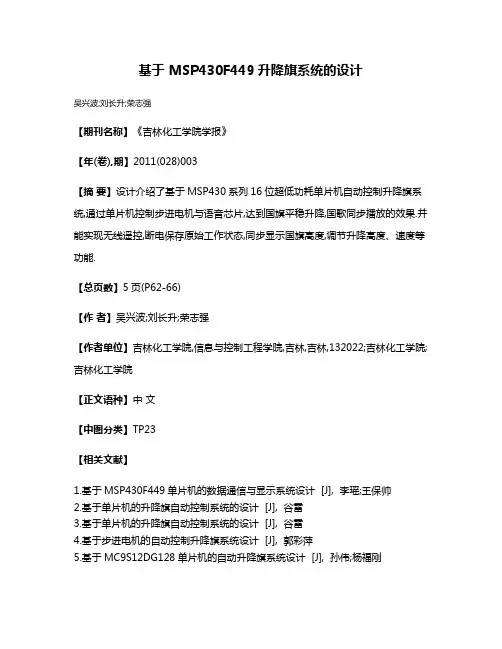

基于 MSP430F449升降旗系统的设计
吴兴波;刘长升;荣志强
【期刊名称】《吉林化工学院学报》
【年(卷),期】2011(028)003
【摘 要】设计介绍了基于MSP430系列16位超低功耗单片机自动控制升降旗系统,通过单片机控制步进电机与语音芯片,达到国旗平稳升降,国歌同步播放的效果.并能实现无线遥控,断电保存原始工作状态,同步显示国旗高度,调节升降高度、速度等功能.
【总页数】5页(P62-66)
【作 者】吴兴波;刘长升;荣志强
【作者单位】吉林化工学院,信息与控制工程学院,吉林,吉林,132022;吉林化工学院;吉林化工学院
【正文语种】中 文
【中图分类】TP23
【相关文献】
1.基于MSP430F449单片机的数据通信与显示系统设计 [J], 李瑶;王保帅
2.基于单片机的升降旗自动控制系统的设计 [J], 谷雷
3.基于单片机的升降旗自动控制系统的设计 [J], 谷雷
4.基于步进电机的自动控制升降旗系统设计 [J], 郭彩萍
