1. 什么是霍尔传感器？

霍尔传感器是一种能够检测磁场变化的电子元件。它利用霍尔效应，即在有磁场存在时，通过材料产生的电压差，来实现对磁场的检测。

2. 霍尔传感器的工作原理

1. 霍尔元件：霍尔元件是霍尔传感器的核心部件。它通常由半导体材料制成，具有导电和绝缘两种性质。当没有外磁场时，霍尔元件内部的电流呈均匀分布。但是，当有磁场作用于霍尔元件时，电子在磁场力的作用下开始偏转，导致霍尔元件两侧形成不平衡的电荷分布。

2. 磁场感受器：磁场感受器位于霍尔元件上方或下方，用于检测外部磁场的变化。磁场感受器可以是一个永磁体或者一个电磁线圈。

3. 电压输出：当外部磁场的方向和强度变化时，磁场感受器会改变与霍尔元件的距离，进而改变霍尔元件两侧的电荷分布。这将导致电压输出的变化，通常用毫伏（mV）来表示。 4. 电机控制：根据霍尔传感器输出的电压变化，我们可以通过微处理器或电路来对电压信号进行处理。将处理后的信号送往电机驱动电路，从而控制电机的转动。

3. 霍尔传感器控制电机的应用

霍尔传感器控制电机的原理被广泛应用于许多领域，例如自动化控制、机器人技术、电动车辆等。以下是一些具体应用案例：

• 电动车辆：霍尔传感器可以用于检测电动车辆电机的转速和转向，通过控制电机的运动来实现车辆的驱动和操控。

• 自动门系统：霍尔传感器可以检测门的开关状态，从而控制电机的运动，实现自动开关门的功能。

• 智能家居：霍尔传感器可用于检测家居设备的状态，例如窗户、门锁等，通过控制电机的转动，实现开关和调节的自动化。

4. 总结

霍尔传感器通过检测外部磁场的变化，利用霍尔效应产生电压差，从而实现电机的控制。其工作原理简单而有效，被广泛应用于各个领域。通过了解霍尔传感器的原理和应用，我们可以更好地理解和利用这一技术。

5. 霍尔传感器的优势和应用前景

霍尔传感器具有以下几个优势： • 高精度：霍尔传感器可以实现微小的电压变化检测，具有较高的精确度。

一

二

三

四霍尔电流传感器会发生磁饱和现象吗？

霍尔电流传感器原理

霍尔电流传感器基本原理是霍尔效应，霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转，详细请参见基础知识“霍尔效应”。

磁饱和现象

铁磁性物质或亚铁磁性物质处于磁极化强度或磁化强度不随磁场强度的增加而显著增大的状态。

由于导磁材料物理结构的限制, 通过的磁通量是不可以无限增大. 不管你再增加电流或匝数, 通过

一定体积导磁材料的磁通量大到一定数量将不再增加, 就达到磁饱和了。

假定有一个电磁铁，通上一个单位电流的时候，产生的磁场强度是1，电流增加到2的时候，磁

场强度会增加到2.3，电流是5的时候，磁场强度是7，但是电流到6的时候，磁场强度还是7，如果进

一步增加电流，磁场强度都是7不再增加了，这时就说，电磁铁产生了磁饱和。

磁饱和危害

霍尔电流传感器内部包括高导磁材料，高导磁材料磁饱和后，传感器的二次电流（或电压）不再

按照一次电流的变化而变化，导致二次电路的测量错误或保护失效，长时间磁饱和还可能导致导磁材

料过度发热而损坏霍尔电流传感器一次回路与二次回路之间的绝缘，危及设备及人身安全。

霍尔电流传感器磁饱和原理

霍尔电流传感器包括开环式和闭环式两种。

1、开环式霍尔电流传感器也称直放式霍尔电流传感器，其工作原理如下图：

当原边电流IP流过一根长导线时，在环形磁芯中产生一磁场，这一磁场的大小与流过导线的电流

成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS按比例的反映原边电流IP。

由于环形磁芯中的磁感应强度与原边电流成正比，只要原边电流足够大，环形磁芯必然饱和。 2、闭环式霍尔电流传感器也称零磁通互感器或磁平衡电流传感器，其工作原理如下图：

原边电流Ip在磁芯中所产生的磁场通过副边补偿线圈电流所产生的磁场进行补偿，从而使霍尔器

件处于检测零磁通的工作状态，其补偿电流Is按比例的反映原边电流Ip。 具体工作过程为：当主回路

霍尔传感器测电流的原理

霍尔传感器是一种常用的测量电流的传感器，它利用霍尔效应原理来实现电流的测量。霍尔效应是指当导电体通过有磁场的区域时，导体两侧会产生电势差。在霍尔传感器中，通过测量这个电势差来间接测量电流的大小。

霍尔传感器的工作原理是基于霍尔效应和电流的相互作用。当电流通过携带霍尔元件的导线时，导线两侧会有磁场的影响，进而产生电势差。霍尔传感器通常由霍尔元件、电流源和信号处理电路组成。

电流源会提供一定的电流通过导线。当电流通过导线时，会在导线周围形成一个磁场。这个磁场的强度与电流的大小成正比。

接下来，霍尔元件被放置在导线附近，它通常是一个具有特殊材料的半导体器件。当磁场作用于霍尔元件时，霍尔元件会在其两侧产生电势差。

这个电势差是由霍尔元件内部的霍尔电场产生的。霍尔电场是指在电流流动方向上产生的电场，它与磁场的方向垂直。这个电势差的大小与电流的强度成正比。

信号处理电路会测量霍尔元件两侧的电势差，然后将其转换为与电流大小相对应的电压信号。这个电压信号可以通过外部电路进行放大和处理，最终得到我们所需要的电流值。

需要注意的是，为了提高测量的精度和准确性，霍尔传感器通常会校准和调整。校准可以消除传感器本身的误差，而调整可以使传感器的输出与实际电流值相匹配。

总结起来，霍尔传感器利用霍尔效应原理来测量电流大小。通过电流源产生磁场，霍尔元件感受到磁场并产生电势差，最后通过信号处理电路将电势差转换为电流的电压信号。霍尔传感器具有响应速度快、精度高、安装方便等优点，在电力系统、电子设备等领域得到广泛应用。

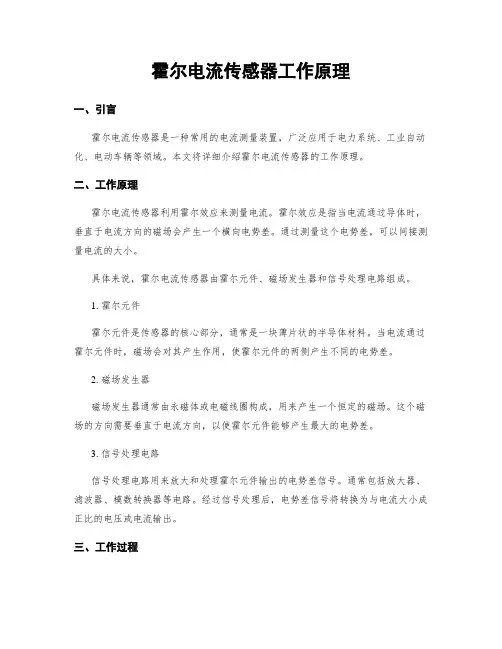

霍尔电流传感器工作原理

一、引言

霍尔电流传感器是一种常用的电流测量装置，广泛应用于电力系统、工业自动化、电动车辆等领域。本文将详细介绍霍尔电流传感器的工作原理。

二、工作原理

霍尔电流传感器利用霍尔效应来测量电流。霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会产生一个横向电势差。通过测量这个电势差，可以间接测量电流的大小。

具体来说，霍尔电流传感器由霍尔元件、磁场发生器和信号处理电路组成。

1. 霍尔元件

霍尔元件是传感器的核心部分，通常是一块薄片状的半导体材料。当电流通过霍尔元件时，磁场会对其产生作用，使霍尔元件的两侧产生不同的电势差。

2. 磁场发生器

磁场发生器通常由永磁体或电磁线圈构成，用来产生一个恒定的磁场。这个磁场的方向需要垂直于电流方向，以使霍尔元件能够产生最大的电势差。

3. 信号处理电路

信号处理电路用来放大和处理霍尔元件输出的电势差信号。通常包括放大器、滤波器、模数转换器等电路。经过信号处理后，电势差信号将转换为与电流大小成正比的电压或电流输出。

三、工作过程 当电流通过霍尔电流传感器时，磁场发生器产生的磁场作用于霍尔元件，使其两侧产生不同的电势差。这个电势差信号经过信号处理电路放大和处理后，输出为与电流大小成正比的电压或电流信号。

为了提高测量的精确度和稳定性，霍尔电流传感器通常会进行零点校准和增益校准。零点校准是指在无电流通过时，调整信号处理电路的偏置，使输出为零。增益校准是指通过已知电流值，调整信号处理电路的增益，使输出与实际电流值一致。

四、优势和应用

1. 优势

霍尔电流传感器具有以下优势：

- 非接触式测量，无需直接接触电流导体，安全可靠。

- 宽测量范围，可测量小到几毫安的微弱电流，也可测量高达几千安的大电流。

- 高精度和稳定性，能够提供准确的电流测量结果。

- 快速响应时间，适用于需要实时监测和控制的应用场景。

2. 应用

霍尔电流传感器广泛应用于以下领域：
