霍尔传感器工作原理

半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。

原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。

由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度

B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。

半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。

原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。

由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度

B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。

霍尔电流传感器工作原理

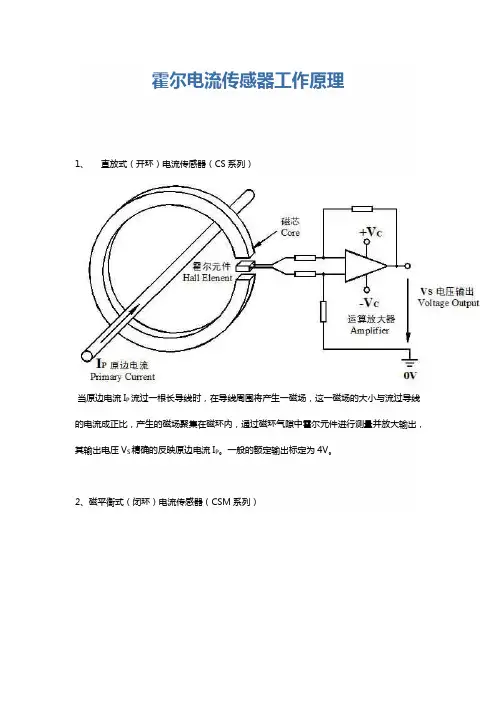

1、 直放式（开环）电流传感器（CS系列）

当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。一般的额定输出标定为4V。

2、 磁平衡式（闭环）电流传感器（CSM系列）

磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件处于检测零磁通的工作状态。

具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而获得一个补偿电流Is。这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起到指示零磁通的作用，此时可以通过Is来测试Ip。当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程重新达到平衡。被测电流的任何变化都会破坏这一平衡。一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。因此，从宏观上看，次级的补偿电流安匝数在任何时间都与初级被测电流的安匝数相等。

3、霍尔电压（闭环）传感器（VSM系列）

霍尔电压传感器的工作原理与闭环式电流传感器相似，也是以磁平衡方式工作的。原边电压VP通过限流电阻Ri产生电流，流过原边线圈产生磁场，聚集在磁环内，通过磁环气隙中霍尔元件输出信号控制的补偿电流IS流过副边线圈产生的磁场进行补偿，其补偿电流IS精确的反映原边电压VP。

4、交流电流传感器（A-CS系列）

霍尔传感器工作原理

一、引言

霍尔传感器是一种常用的非接触式传感器，它基于霍尔效应来检测磁场的变化。本文将详细介绍霍尔传感器的工作原理及其应用。

二、工作原理

1. 霍尔效应

霍尔效应是指当电流通过一块导电材料时，如果该材料处于磁场中，会在材料的两侧产生电势差。这是由于磁场对电子的运动轨迹产生了影响，导致电子在材料内部积累，从而形成电势差。

2. 霍尔元件

霍尔传感器中常用的元件是霍尔元件，它通常由半导体材料制成，具有三个电极：电源电极、接地电极和输出电极。电源电极提供电流，接地电极连接到地，而输出电极则测量霍尔元件两侧的电势差。

3. 工作原理

当霍尔元件处于磁场中时，磁场会对电子的运动轨迹产生影响，使得电子在材料内部积累，从而形成电势差。这个电势差会导致输出电极上出现电压信号，该信号与磁场的强度和方向有关。通过测量输出电极上的电压信号，我们可以确定磁场的变化情况。

4. 应用领域

霍尔传感器广泛应用于各个领域，包括汽车工业、电子设备、仪器仪表等。以下是一些常见的应用场景： - 汽车行业：用于测量车速、转速、刹车系统等。

- 电子设备：用于探测开关状态、接近开关、电流测量等。

- 仪器仪表：用于测量磁场强度、角度、位置等。

三、优缺点分析

1. 优点

- 非接触式传感器：不需要与被测物理量直接接触，减少了磨损和损坏的风险。

- 高精度：霍尔传感器具有较高的精度，可以实现精确的测量。

- 快速响应：霍尔传感器的响应速度较快，能够实时检测磁场变化。

2. 缺点

- 受外界磁场干扰：由于霍尔传感器是基于磁场变化来工作的，外界磁场的干扰可能会影响其测量结果。

- 温度敏感：霍尔传感器的性能可能会受到温度的影响，需要进行温度补偿。

四、总结

霍尔传感器是一种基于霍尔效应的非接触式传感器，可以用于测量磁场的变化。它具有高精度、快速响应等优点，在汽车工业、电子设备、仪器仪表等领域有广泛的应用。然而，它也存在受外界磁场干扰和温度敏感等缺点。为了提高其性能，可以采取一些措施，如屏蔽外界磁场和进行温度补偿等。

霍尔电流传感器工作原理

1、 直放式（开环）电流传感器（CS系列）

当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。一般的额定输出标定为4V。

2、磁平衡式（闭环）电流传感器（CSM系列）

磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件处于检测零磁通的工作状态。

具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而 获得一个补偿电流Is。这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。当与 Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起到指示零磁通的作用，此时可以通过Is来测试Ip。当Ip变化时，平衡受到破坏，霍尔 器件有信号输出，即重复上述过程重新达到平衡。被测电流的任何变化都会破坏这一平衡。一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相 应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。因此，从宏观上看，次级的补 偿电流安匝数在任何时间都与初级被测电流的安匝数相等。

3、霍尔电压（闭环）传感器（VSM系列）

霍尔电压传感器的工作原理与闭环式电流传感器相似，也是以磁平衡方式工作的。原边电压VP通过限流电阻Ri产生电流，流过原边线圈产生磁场，聚集在磁环内，通过磁环气隙中霍尔元件输出信号控制的补偿电流IS流过副边线圈产生的磁场进行补偿，其补偿电流IS精确的反映原边电压VP。
