《中国有线电视））２００８（１１）
ＣＨＩＮＡ ＤＩＧＩＴＡＬ ＣＡＢＬＥ ＴＶ ⑥ ・维护与维修・
光缆线路的故障定位与排除
口王 刚，王国强（陕西省广播电视信息网络股份有限公司杨凌分公司，陕西杨凌７１２１００）
光纤接入网络可满足用户带宽增长的需求，但随
着光缆线路的大量敷设，光纤通信的安全受到各方面
关注，光缆线路的故障定位与排除显得十分重要。 １传输设备故障与光缆线路故障的区分
通信系统中断，设备和网管都将发生告警，首先应 通过网管告警和提示判断故障类型和故障站点，以判
断是系统设备故障还是线路故障，也可通过公务电话
判断故障点，例如Ａ、Ｂ相邻站间出现“收无光”（ＬＯＳ）
告警，而两站的电源正常，光收、光发板也无故障，就可
判定是两站间光线路不通，在通知人员准备抢修和用 ＯＴＤＲ进行测试前，还应检查ＯＧＦ架和设备的连接器
是否插到位或被弄脏以及尾纤连接器是否完好。 ２光缆线路的故障定位
确定是线路故障后，用ＯＴＤＲ进行测试，ＯＴＤＲ的
显示通常有以下４种情况：
（１）没有曲线，说明光纤故障点在仪器的盲区内， 包括光缆端部、光缆与尾纤的固定接头、活动连接器的
插件部分，可加一段辅助光纤，并减小ＯＴＤＲ的光输出
脉冲宽度以减小盲区范围，从而找出光纤断点。 （２）曲线远端位置与实际总长不符，表明远端点
就是故障点，若在光缆接头点附近，首先应判定为接头
断纤，若明显偏离接头点应准确判断该点在哪一盘光
缆上、处于哪一段，再由现场观察进一步判定。
（３）曲线中部无异常，且远端点与实际长度相符，
此时应注意观察远端点的波形，可能如图１所示的３ 种情况：①远端出现强烈的菲涅尔反射峰，表明此处光
纤断面与光纤垂直，该处应是端点而不是断点，故障原
Ｉ／Ｌ、、／＼Ｉ／Ｌ、、 Ｉ／Ｌ、、＾ ｌ
———————— 【＝』 ———————ｊ【＝』 —————————
图１ 曲线远端的３种波形
１２２４ 因可能是终端活接头松脱或被弄脏；②远端无反射峰， 最大可能是光缆与尾纤的熔接处断裂；③远端无反射
光纤收发器故障原因及处理方法
1.光纤连接问题：光纤连接问题是光纤收发器故障的主要原因之一、在安装或维护过程中，如果光纤的连接不牢固、接触不良，会导致信号传输质量下降甚至中断。
2.光纤损坏：光纤在使用过程中可能会因为各种原因而受损，如弯曲过度、拉力过大、挤压等，这样就会导致光纤的光损耗增大或者断裂。
3.光纤收发器故障：光纤收发器本身也可能存在一些问题，如电路板损坏、器件老化等，这些都会导致光纤收发器无法正常工作。
针对以上几个原因，我们可以采取相应的处理方法，具体如下：
1.检查光纤连接：首先，需要检查光纤的连接情况，确保连接处没有松动或者脱落。如果发现光纤连接有问题，需要重新连接或更换光纤连接器。
2.检查光纤质量：如果光纤损坏，需要对光纤进行检查，找出损坏部位并及时更换。在使用过程中，要避免光纤受到过大的张力或者弯曲。
3.检查光纤收发器：如果确定光纤连接没有问题，就需要对光纤收发器进行检查。可以通过测量正常光纤收发器的工作情况来对照检查故障的光纤收发器，以确定是否需要维修或更换。
4.检查电源和电路：光纤收发器的电源和电路也是可能出现故障的地方，可以检查电源是否正常供电，是否存在电路板损坏等问题。如果有问题，需要及时修复或更换。 5.预防措施：为了减少光纤收发器故障的发生，可以采取一些预防措施，如定期检查和维护光纤收发器，避免过大张力和弯曲，使用合适的光纤连接器等等。
总之，对于光纤收发器故障的处理，需要综合考虑光纤连接、光纤质量、光纤收发器本身及电源电路等因素。通过仔细排查故障原因，并采取正确的处理方法，可以及时修复故障，保证光纤通信系统的正常运行。
龙源期刊网
FTTH光路故障分析及处理建议
作者：李聪
来源：《中国科技博览》2017年第26期
[摘 要]在我国光网基础设施建设不断深入的背景下，各大电信企业得到了广阔的发展空间，在很大程度上促进了行业发展。在城市光网建设工程中，接入网络对电信企业来说是一个全新的挑战。基于此，文章主要对FTTH光路故障进行了分析，并提出了相应的处理建议。
[关键词]FTTH光路；故障；处理建议
中图分类号：R912 文献标识码：A 文章编号：1009-914X（2017）26-0336-01
引言
现如今，在信息化网络时代推动下，我国加大了对互联网及通信网络的建设力度。依照国家大力推进光网基础设施建设的总体战略，各电信企业积极响应并着力推进行业发展，并很快取得了巨大的进步。城市光网中涉及面最广的是接入网络，这对电信运营商来说更是一个新的挑战。随着FTTH的迅猛发展，减少网络故障、提高网络的服务质量，已是当前十分重要的任务。
1 FTTH光路的优缺点
FTTH的优势主要是有5点：第一，它是无源网络，从局端到用户，中间基本上可以做到无源；第二，它的带宽是比较宽的，长距离正好符合运营商的大规模运用方式；第三，因为它是在光纤上承载的业务，所以并没有什么问题；第四，由于它的带宽比较宽，支持的协议比较灵活；第五，随着技术的发展，包括点对点、1.25G和FTTH的方式都制定了比较完善的功能。基于MAC限速模式，宽带跑满的时候延迟会升高。速率方面FTTH最大提供4M上行，100M下行，属于不对等线路，FTTB属于上下对等，最大提供10M。
2 FTTH光路的故障分析
通过对当前我国FTTH光路的运行、安装进行分析发现，FTTH光路在安装及运行过程中容易出现以下几种故障：
2.1 安装故障分析
２００８年第７期 福建电脑 ８１

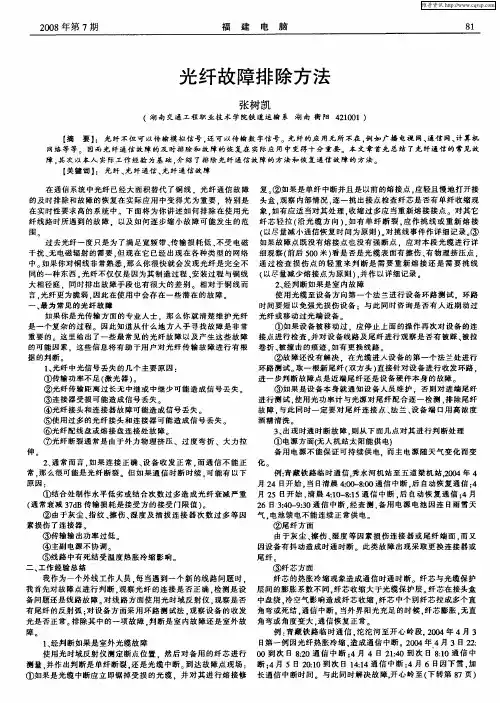

光纤故障排除方法 张树凯 （湖南交通工程职业技术学院铁道运输系湖南衡阳４２１００１） 【摘要】：光纤不但可以传输模拟信号，还可以传输数字信号。光纤的应用无所不在，例如广播电视网、通信网、计算机 网络等等。因而光纤通信故障的及时排除和故障的恢复在实际应用中变得十分重要。本文章首先总结了光纤通信的常见故 障．其次以本人实际工作经验为基础，介绍了排除光纤通信故障的方法和恢复通信故障的方法。 【关键词】：光纤、光纤通信、光纤通信故障 在通信系统中光纤已经大面积替代了铜线．光纤通信故障 的及时排除和故障的恢复在实际应用中变得尤为重要．特别是 在实时性要求高的系统中 下面将为你讲述如何排除在使用光 纤线路时所遇到的故障．以及如何逐步缩小故障可能发生的范 围。 过去光纤一度只是为了满足宽频带、传输损耗低、不受电磁 干扰、无电磁辐射的需要，但现在它已经出现在各种类型的网络 中。如果你对铜线非常熟悉．那么你很快就会发现光纤是完全不 同的一种东西。光纤不仅仅是因为其制造过程、安装过程与铜线 大相径庭．同时排出故障手段也有很大的差别。相对于铜线而 言．光纤更为脆弱。因此在使用中会存在一些潜在的故障。 一、最为常见的光纤故障 如果你是光传输方面的专业人士．那么你就清楚维护光纤 是一个复杂的过程。因此知道从什么地方人手寻找故障是非常 重要的。这里给出了一些最常见的光纤故障以及产生这些故障 的可能因素．这些信息将有助于用户对光纤传输故障进行有根 据的判断。 １、光纤中光信号丢失的几个主要原因： ①传输功率不足（激光器）。 ②光纤传输距离过长无中继或中继少可能造成信号丢失。 ③连接器受损可能造成信号丢失。 ④光纤接头和连接器故障可能造成信号丢失。 ⑤使用过多的光纤接头和连接器可能造成信号丢失。 ⑥光纤配线盘或熔接盘连接处故障。 ⑦光纤断裂通常是由于外力物理挤压、过度弯折、大力拉 伸。 ２、通常而言，如果连接正确、设备收发正常．而通信不能正 常，那么很可能是光纤断裂。但如果通信时断时续，可能有以下 原因： ①结合处制作水平低劣或结合次数过多造成光纤衰减严重 （通常衰减３７ｄＢ传输损耗是接受方的接受门限值）。 ②由于灰尘、指纹、擦伤、湿度及插拔连接器次数过多等因 素损伤了连接器 ③传输输出功率过低。 ④主副电源不协调。 ⑤线路中有死结受温度热胀冷缩影响。 二、工作经验总结 我作为一个外线工作人员，每当遇到一个新的线路问题时． 我首先对故障点进行判断．观察光纤的连接是否正确．检测是设 备问题还是线路故障。对线路方面使用光时域反射仪。观察是否 有尾纤的反射弧；对设备方面采用环路测试法．观察设备的收发 光是否正常。排除其中的一项故障．判断是室内故障还是室外故 障。 １、经判断如果是室外光缆故障 使用光时域反射仪测定断点位置．然后对备用的纤芯进行 测量．并作出判断是单纤断裂，还是光缆中断。到达故障点现场： ①如果是光缆中断应立即锯掉受损的光缆，并对其进行熔接修 复。②如果是单纤中断并且是以前的熔接点，应轻且慢地打开接 头盒．观察内部情况，逐－－ｇｇ出接点检查纤芯是否有单纤收缩现 象．如有应适当对其处理。收缩过多应当重新熔接接点。对其它 纤芯轻拉（沿光缆方向），如有单纤断裂，应作挑线或重新熔接 （以尽量减小通信恢复时间为原则）。对挑线事件作详细记录。③ 如果故障点既没有熔接点也没有强断点．应对本段光缆进行详 细观察（前后５００米）看是否是光缆表面有擦伤、有物理挤压点， 通过检查损伤点的轻重来判断是需要重新熔接还是需要挑线 （以尽量减少熔接点为原则）。并作以详细记录。 ２、经判断如果是室内故障 使用光缆至设备方向第一个法兰进行设备环路测试．环路 时间要短以免强光损伤设备：与此同时咨询是否有人近期动过 光纤或移动过光端设备。 ①如果设备被移动过，应停止上面的操作再次对设备的连 接点进行检查，并对设备线路及尾纤进行观察是否有被踩、被拉 卷折、被撞击的痕迹．如有更换线路。 ②故障还没有解决，在光缆进入设备的第一个法兰处进行 环路测试。取一根新尾纤（双方头）直接针对设备进行收发环路， 进一步判断故障点是近端尾纤还是设备硬件本身的故障。 ③如果是设备本身就通知设备人员维护，否则对进端尾纤 进行测试。使用光功率计与光源对尾纤配合逐一检测。排除尾纤 故障．与此同时一定要对尾纤连接点、法兰、设备端口用高浓度 酒精清洗。 ３、出现时通时断故障．则从下面几点对其进行判断处理 ①电源方面 人机站太阳能供电） 备用电源不能保证可持续供电．而主电源随天气变化而变 化。 例１青藏铁路临时通信，秀水河机站至五道粱机站，２００４年４ 月２４日开始，当日清晨４：Ｏｏ－８：ｏｏ通信中断，后自动恢复通信：４ 月２５日开始，清晨４：１０—８：１５通信中断，后自动恢复通信；４月 ２６日３：４０—９：３０通信中断，经查测．备用电源电池因连日雨雪天 气．电池馈电不能连续正常供电。 ⑦尾纤方面 由于灰尘、擦伤、湿度等因素损伤连接器或尾纤端面，而又 因设备有抖动造成时通时断。此类故障出现采取更换连接器或 尾纤。 ③纤芯方面 纤芯的热胀冷缩现象造成通信时通时断。纤芯与光缆保护 层间的膨胀系数不同．纤芯收缩大于光缆保护层。纤芯在接头盒 中盘绕，冷空气影响造成纤芯收缩．纤芯中个别纤芯拉成多个直 角弯或死结，通信中断。当外界阳光充足的时候，纤芯膨胀，无直 角弯或角度变大．通信恢复正常。 例：青藏铁路临时通信，沱沱河至开心岭段，２００４年４月３ 日第一例因光纤热胀冷缩．造成通信中断。２００４年４月３日２２： ｏｏ到次日８：２０通信中断：４月４日２１：４ｏ到次日８：１０通信中 断：４月５日２０：．１０到次日１４：１４通信中断；４月６日因下雪，加 长通信中断时间。与此同时解决故障，开心岭至（下转第８７页）
