粉料输送气动隔膜泵工作原理

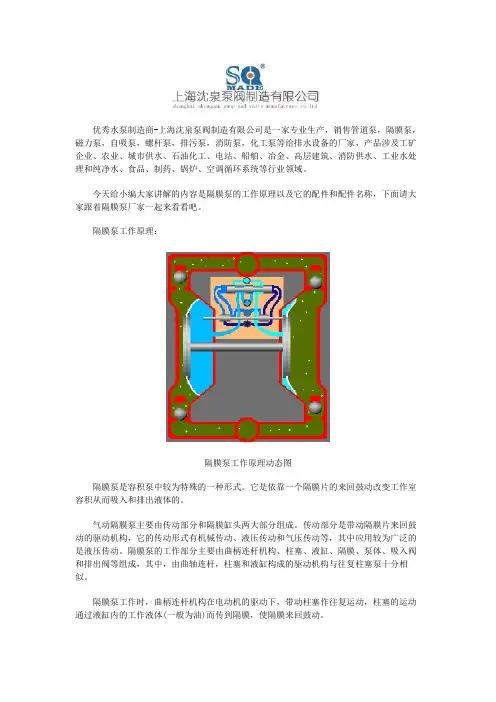

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天给小编大家讲解的内容是隔膜泵的工作原理以及它的配件和配件名称，下面请大家跟着隔膜泵厂家一起来看看吧。

隔膜泵工作原理：隔膜泵工作原理动态图隔膜泵是容积泵中较为特殊的一种形式。

它是依靠一个隔膜片的来回鼓动改变工作室容积从而吸入和排出液体的。

气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。

传动部分是带动隔膜片来回鼓动的驱动机构，它的传动形式有机械传动、液压传动和气压传动等，其中应用较为广泛的是液压传动。

隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成，其中，由曲轴连杆，柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。

隔膜泵工作时，曲柄连杆机构在电动机的驱动下，带动柱塞作往复运动，柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜，使隔膜来回鼓动。

气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开，当隔膜片向传动机构一边运动，泵缸内工作时为负压而吸入液体，当隔膜片向另一边运动时，则排出液体。

被输送的液体在泵缸内被膜片与工作液体隔开，只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触，而不接触柱塞以及密封装置，这就使柱塞等重要零件完全在油介质中工作，处于良好的工作状态。

隔膜片要有良好的柔韧性，还要有较好的耐腐蚀性能，通常用聚四氟乙烯、橡胶等材质制成。

隔膜片两侧带有网孔的锅底状零件是为了防止膜片局部产生过大的变形而设置的，一般称为膜片限制器。

气动隔膜泵的密封性能较好，能够较为容易地达到无泄漏运行，可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。

在泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。

隔膜泵工作原理
隔膜泵是一种利用隔膜作为运动元件的泵，它主要由隔膜、隔膜室、进出口阀和驱动装置等部件组成。

隔膜泵的工作原理如下：
1. 隔膜泵的进出口阀闭合时，隔膜室内的隔膜将工作液体分隔成两个部分，形成两个密闭的工作腔体。

2. 隔膜泵的压缩机构开始工作，通过驱动装置传递动力，驱动隔膜来回振动。

一般驱动装置可以是电动机或气动马达。

3. 隔膜泵的驱动装置带动压缩机构，使隔膜往复运动。

当隔膜向前移动时，隔膜室内的压力下降，进口阀打开，工作液体通过进口阀进入隔膜室。

4. 隔膜泵的隔膜向后移动时，隔膜室内的压力升高，进口阀关闭，出口阀打开，工作液体通过出口阀排出。

5. 隔膜泵的隔膜前后往复运动，通过不断改变腔内容积实现工作液体的吸入和排出。

6. 隔膜泵的工作过程中，隔膜室内的工作液体被密封在两个隔膜之间，隔膜充当了活塞的角色，因此可以完全避免泵与工作液体之间的接触，保证工作液体的纯净度和泵的密封性。

值得注意的是，隔膜泵是一种无泄漏、无油污染的泵，适用于
输送各种高纯度、易挥发、有毒、腐蚀性的介质，广泛应用于化工、电子、环保和食品等领域。

压力系统操作隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀，要始终维持一定的空气压力，两阀的最小动作压力不低于0.4MPa ，所以仪表空气压力一般维持在0.15MPa以上，即使停泵后也不停仪表空气，以免推进液腔内的液体不够或过量，供给阀门的空气是经过过滤、油雾化的。

隔膜泵在运行中，润滑油压力应不低于压力联锁值(0.15MPa) ，且润滑油出口过滤器压差不能太大，润滑油流量窥镜内的钢球应处于上限位置，调节此流量时调节幅度不能太大，以免瞬间流量过大使压力下降太快引起联锁跳车。

通过以上工艺改进及对操作要点的熟练掌握，使隔膜泵运行时始终有一个稳定的工艺环境，运行一年多来，仅有一次因电气原因跳车，做到了长周期、安全高效运行。

使用注意气动隔膜泵是以压缩空气为动力，通过膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵。

使用气动隔膜泵操作运行时要注意以下几点:1、保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准。

2、进气压力不要超过泵的最高允许使用压力，高于额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。

3、保证泵压的管道系统能承受所达到得最高输出压力，保证驱动气路系统的清洁和正常工作条件。

4、静电火花可能引起爆炸导致人身伤亡事故和财产的损失，根据需要使用足够大截面积的导线，把泵上的接地螺钉妥善可靠接地。

5、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。

6、紧固好泵及各连接管接头，防止因振动撞击擦产生静电火花。

使用抗静电软管。

7、要周期性的检查和测试接地系统的可靠性，要求接地电阻小于100欧姆。

8、保持良好的排气和通风、远离易燃易爆和热源。

应用优势隔膜泵是一种新型输送机械，可以输送各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体。

隔膜泵其有四种材质:塑料、铝合金、铸铁、不锈钢。

隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。

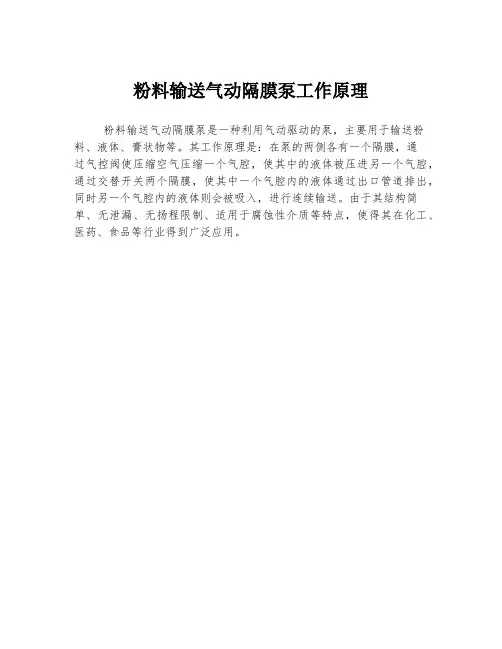

粉料输送气动隔膜泵工作原理
粉料输送气动隔膜泵是一种利用气动驱动的泵，主要用于输送粉料、液体、膏状物等。

其工作原理是：在泵的两侧各有一个隔膜，通
过气控阀使压缩空气压缩一个气腔，使其中的液体被压进另一个气腔，通过交替开关两个隔膜，使其中一个气腔内的液体通过出口管道排出，同时另一个气腔内的液体则会被吸入，进行连续输送。

由于其结构简单、无泄漏、无扬程限制、适用于腐蚀性介质等特点，使得其在化工、医药、食品等行业得到广泛应用。

气动隔膜泵使用说明气动隔膜泵工作原理:气动隔膜泵是以压缩空气为动力和按照1∶1 比率的设计而进行工作的。

一个隔膜室的内侧将被交替地增压而同时另一个隔膜室被排空。

这会导致通过紧固在隔膜中央（以金属板连接）的普通杆连接的隔膜产生摆动。

（因为一个隔膜在执行排放冲程而另一个则在对应的隔膜室中被拉动并执行吸气冲程）。

空气压力作用于隔膜的整个内表面，同时液体从隔膜的对应侧排出。

隔膜在排放冲程期间以平稳的状态工作，同时允许泵以超过200 英尺（61 米）水柱的输送压头进行工作。

为获得最长的隔膜使用期，应使泵尽可能靠近被泵输送的液体。

当正的吸入压头超过10 英尺（3.048 米）的液体高度时，可能需要一个背压式调节装置，以最大限度地提高隔膜的寿命。

对隔膜室的交替式增压和排空通过一个安装在外部的液控4 路阀芯式空气分配阀来实现。

当阀芯移动到阀体的一个端头时，入口压力作用于一个隔膜室，而另一个隔膜室则被排空。

当当阀芯移动到阀体的另一端头时，作用于隔膜室中的压力相反。

空气分配阀的阀芯通过内部的控制阀来移动，该控制阀轮流施压于该空气分配阀的阀芯的一个端头，而排空另一一个端头。

当隔膜板接触到执行器的柱塞时，控制阀会在隔膜冲程的每一端移动。

然后该执行器的柱塞就会将控制阀的阀芯的端头推向启动空气分配阀的位置。

隔膜室与带有为每一个隔膜室配备的进水管和出水管止回阀的歧管相连，保持液体通过泵的单向流动。

气动隔膜泵的安装和启动：尽可能将气动隔膜泵定位于靠近被输送的液体之处。

将吸入管路的长度和接头配件的数量降低到最小。

不要减少吸入管路的直径。

在安装刚性管路时，应在隔膜泵和管路之间安装短的挠性软管段。

挠性软管可以减少输送系统的振动和拉紧。

建议采用增稳装置减少流动中产生的振动。

气源：供气压力不得超过125psi(8.6 巴)。

将泵的空气入口连接到所需的气源中，该气源应有足够的容量和压力，并达到期望的特性。

当进气管为刚性管路时，在泵和管路之间安装一个直径不超过1/2″的短的挠性软管段。

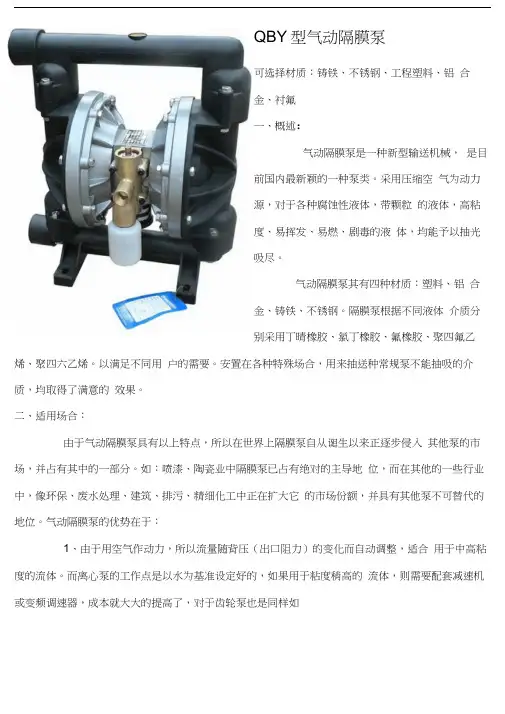

QBY型气动隔膜泵可选择材质：铸铁、不锈钢、工程塑料、铝合金、衬氟一、概述：气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。

采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

气动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。

隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。

以满足不同用户的需要。

安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。

二、适用场合：由于气动隔膜泵具有以上特点，所以在世界上隔膜泵自从诞生以来正逐步侵入其他泵的市场，并占有其中的一部分。

如：喷漆、陶瓷业中隔膜泵已占有绝对的主导地位，而在其他的一些行业中，像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。

气动隔膜泵的优势在于：1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。

而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。

3、在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。

气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。

4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。

可作为移动式物料输送泵。

5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。

6、或是一些试验中保证没有杂质污染原料。

7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。

隔膜泵工作原理
隔膜泵是一种能够输送介质的机械泵，其工作原理包括以下几个步骤：
1. 吸入阶段：当泵开始工作时，活塞会向后拉动，这样就会在泵腔内形成一个负压区域。

负压作用下，泵的吸入阀门会打开，介质就会被吸入泵腔内。

2. 推动阶段：一旦吸入阶段完成，活塞会向前推动，从而压缩泵腔内的介质。

这时，吸入阀门会关闭，而排出阀门会打开，介质会通过排出阀门流出。

3. 排出阶段：当泵腔内的介质被压缩到一定程度时，排出阀门会关闭，泵腔内的介质将不再流动。

此时，活塞会再次向后拉动，从而拉开排出阀门，准备下一次吸入。

需要注意的是，隔膜泵是通过活塞的来回运动和阀门的打开与关闭来实现介质的吸入和排出。

而隔膜则起到了隔离介质和润滑活塞的作用。

通过这种工作原理，隔膜泵能够实现无泄漏、无污染的介质输送。

此外，隔膜泵还可以根据不同的介质特性和要求，调节活塞的运动速度和压力大小，从而更好地适应不同的工况，并为工业生产提供更稳定的输送效果。

隔膜泵的工作原理
隔膜泵是一种利用压缩空气驱动的正位移泵，其工作原理主要包括吸入、排出
和压缩三个过程。

它通常由气动马达、隔膜、吸入阀、排出阀等部件组成，通过不断地循环这三个过程，实现了液体的输送。

首先，当隔膜泵处于工作状态时，气动马达会产生压缩空气，通过进气口输入
到隔膜泵内部。

隔膜泵内部的隔膜会受到压缩空气的作用而向外凸起，使得泵腔内的压力降低，液体被吸入到泵腔内。

随后，隔膜泵的吸入阀关闭，同时排出阀打开，压缩空气进入到隔膜的另一侧，使得隔膜向内凹陷。

液体被迫通过排出阀流出，完成了一次排液过程。

最后，隔膜泵的排出阀关闭，吸入阀再次打开，压缩空气再次进入到隔膜的一侧，使得隔膜向外凸起，液体被吸入到泵腔内，循环往复，实现了液体的连续输送。

隔膜泵的工作原理简单清晰，操作方便，能够输送各种腐蚀性、粘稠度高、含
固体颗粒的液体，因此在化工、石油、食品、医药等行业得到了广泛的应用。

总的来说，隔膜泵的工作原理就是通过压缩空气的作用，使得隔膜不断地往复
运动，实现了液体的吸入、排出和压缩，从而实现了输送的目的。

这种工作原理使得隔膜泵具有了很好的耐腐蚀性和适应性，适用于多种工况下的液体输送。

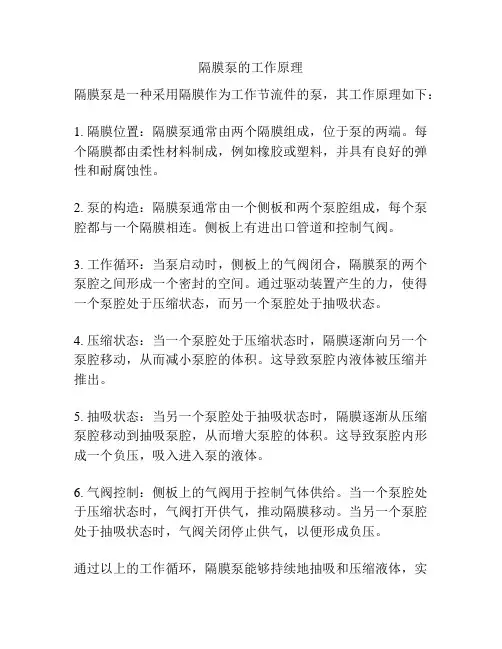

隔膜泵的工作原理
隔膜泵是一种采用隔膜作为工作节流件的泵，其工作原理如下：
1. 隔膜位置：隔膜泵通常由两个隔膜组成，位于泵的两端。

每个隔膜都由柔性材料制成，例如橡胶或塑料，并具有良好的弹性和耐腐蚀性。

2. 泵的构造：隔膜泵通常由一个侧板和两个泵腔组成，每个泵腔都与一个隔膜相连。

侧板上有进出口管道和控制气阀。

3. 工作循环：当泵启动时，侧板上的气阀闭合，隔膜泵的两个泵腔之间形成一个密封的空间。

通过驱动装置产生的力，使得一个泵腔处于压缩状态，而另一个泵腔处于抽吸状态。

4. 压缩状态：当一个泵腔处于压缩状态时，隔膜逐渐向另一个泵腔移动，从而减小泵腔的体积。

这导致泵腔内液体被压缩并推出。

5. 抽吸状态：当另一个泵腔处于抽吸状态时，隔膜逐渐从压缩泵腔移动到抽吸泵腔，从而增大泵腔的体积。

这导致泵腔内形成一个负压，吸入进入泵的液体。

6. 气阀控制：侧板上的气阀用于控制气体供给。

当一个泵腔处于压缩状态时，气阀打开供气，推动隔膜移动。

当另一个泵腔处于抽吸状态时，气阀关闭停止供气，以便形成负压。

通过以上的工作循环，隔膜泵能够持续地抽吸和压缩液体，实
现液体的输送。

这种工作原理具有良好的密封性和耐腐蚀性，适用于各种工业领域的应用。

粉体气力输送简介粉体气力输送是一种利用气流将固体颗粒材料输送的技术。

它适用于煤炭、水泥、化工原料等领域。

粉体气力输送具有输送效率高、成本低、操作灵活等优点，在工业生产中得到了广泛应用。

工作原理粉体气力输送的工作原理主要是利用气流的力量将粉体颗粒材料从一个地点输送到另一个地点。

其中，气流对粉体的输送起到至关重要的作用。

其主要工作过程如下：1.通过搅拌器或压缩空气装置产生气流，气流经过传输管道送到输送点；2.将粉体颗粒材料通过装有气动输送装置的料仓注入传输管道；3.在传输管道中，气流将粉体颗粒材料悬浮并推动其向前输送；4.粉体颗粒材料到达目标地点后，通过气流的减速和分离，粉体颗粒材料被沉降下来，并被收集或进一步处理。

优点和应用粉体气力输送具有如下优点：1.输送效率高：气流的强大推动力可以将粉体颗粒材料快速、高效地输送到目标地点，提高工作效率；2.成本低：相比于其它输送方式，粉体气力输送不需要额外的动力驱动装置，降低了设备运行成本；3.操作灵活：粉体气力输送可以根据不同的需求和工艺要求进行调节和控制，增加了操作的灵活性；4.适用范围广：粉体气力输送适用于多种颗粒材料，包括煤炭、水泥、化工原料等。

粉体气力输送在以下领域得到了广泛应用：1.煤炭工业：粉煤灰等粉末状物料可以通过气力输送系统进行处理和输送；2.水泥工业：水泥、石灰石等粉末状物料可以通过气力输送进行混合、输送等工艺操作；3.化工工业：化工原料、催化剂等粉末状物料可以通过气力输送进行输送和反应等操作；4.粮食加工工业：麦粉、玉米粉等粉末状物料可以通过气力输送进行加工和分装等操作。

注意事项使用粉体气力输送技术时，需要注意以下事项：1.控制气流速度：气流速度的选择对粉体输送效果有很大影响，需要根据具体的物料特性和输送距离进行调节；2.排气处理：在粉体到达目标地点后，需要对气流进行处理，以便去除悬浮在气流中的细小颗粒，防止对环境造成污染；3.定期清理管道：粉体气力输送过程中，管道内会有一定的积存物，需要定期清理，以防止积存物对输送过程的影响；4.检测粉体含水率：粉体的含水率对输送效果有一定影响，需要定期检测和控制。

隔膜泵原理图
隔膜泵是一种利用压力差来传输液体的设备，其原理图如下所示：
1. 驱动装置，隔膜泵的驱动装置通常为电动机或气动马达，通过驱动装置的运转，传递动力给隔膜泵，使其能够进行工作。

2. 隔膜，隔膜泵内部有两个隔膜，分别位于进出口之间。

当隔膜泵工作时，隔膜上下运动，实现液体的吸入和排出。

3. 进出口阀门，隔膜泵的进出口分别配有阀门，用于控制液体的流动方向和流量。

4. 泵体，隔膜泵的泵体通常由金属或塑料材料制成，具有较好的耐腐蚀性和耐磨性。

5. 气室，隔膜泵内部设有气室，用于控制隔膜的上下运动，实现液体的吸入和排出。

隔膜泵的工作原理是通过不断地循环运动，使得隔膜上下运动，从而实现液体的吸入和排出。

当驱动装置启动时，隔膜泵内部的隔膜开始上下运动，通过进出口阀门的控制，实现液体的吸入和排出。

在液体被吸入和排出的过程中，隔膜泵的泵体和隔膜能够有效地防止液体泄漏，保证了工作环境的清洁和安全。

隔膜泵的原理图展现了其内部结构和工作原理，通过对隔膜泵的原理图进行分析，可以更好地理解隔膜泵的工作原理和结构特点，为实际应用提供了重要的参考依据。

总的来说，隔膜泵是一种结构简单、工作可靠、使用方便的液体传输设备，其原理图清晰地展现了其内部结构和工作原理，为隔膜泵的使用和维护提供了重要的参考依据。

隔膜泵在化工、医药、食品等领域有着广泛的应用，通过对其原理图的深入了解，能够更好地发挥其传输液体的功能，提高工作效率，保障生产安全。

相信大家对于隔膜泵的工作原理都知道一些吧，但是呢，今天上海沈泉隔膜泵厂家为大家带来的是非常全面的气动隔膜泵工作原理介绍，顺带给大家讲解一下隔膜泵的日常维护与保养。

好让大家能够更加的了解气动隔膜泵。

下面就请大家跟着小编一起来看看吧。

气动隔膜泵是一种新型输送机械，是G内Z新颖的一种泵类。

采用压缩空气为动力源，对于各种腐蚀性液体均可使用。

气动隔膜泵其有四种材质：工程塑料、铝合金、不锈钢、铸铁。

气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等，以满足不同用户的需要。

安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。

一、气动隔膜泵工作原理：气动隔膜泵工作原理是靠空压机将压缩空气输入隔膜泵的配气阀来驱动隔膜泵中间体内链接轴来带动隔膜泵泵体介质室内的隔膜泵膜片做横向拉伸运动来达到自吸流体的作用的容积式往复泵。

在泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。

与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。

气动隔膜泵由气流结构和液流结构两大部分构成，通过两侧膜片完全隔离。

气源压力只需大于每平方厘米两公斤即能工作。

在5到8公斤工作压力下，气阀室中的高压气体通过气流疏导系统带动连杆轴做左右往复运动，同时，消耗后的低压气体通过排气口快速排出。

在两侧高、低压气体交替作用下，连杆轴带动两侧膜片左右运动，使两边容积腔内气压发生交替变化，从而实现液体的连续吸入与排出。

气动隔膜泵工作原理动态图配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。

每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

气动隔膜泵工作原理3D拆解图流体在通过隔膜泵时，软密封球芯和阀座一开一关这使得每个外隔膜室交替地填充和排出，球芯和阀座对通过的压力差做出反应。

粉泵的工作原理
粉泵是一种用于输送或泵送颗粒状散料的设备。

它的工作原理基本上是通过旋转机械装置或气动力将颗粒状物料从输入口吸入，然后通过输送螺旋或气动力将其推进到出口处。

具体工作原理如下：
1. 颗粒进料：颗粒状物料通过输入口进入粉泵。

可以通过重力以自由流动的方式进料，也可以通过加入辅助装置如振动盘、螺旋输送机等来提供物料进料。

2. 吸入操作：粉泵通常通过旋转机械装置（如螺旋推进器）或气动力来产生吸引效应。

当机械装置或气动力开始旋转或作用时，颗粒物料被吸入到泵体内。

3. 运输和压送：一旦颗粒物料进入粉泵，它们将被传送到泵体的出口处。

这可以通过螺旋推进器或气动力的推动来实现。

螺旋推进器推动的方式是通过螺旋结构将颗粒物料从泵体的进料口输送到出料口，而气动力的方式是通过喷射压缩气体将物料推送到出口。

4. 出料：一旦颗粒物料到达出口处，它们被释放到目标位置或进一步的输送系统中。

出料方式可以是直接在目标区域释放，也可以连接到输送设备，如输送带、管道等，以便将物料传递到目标地点。

这是粉泵的基本工作原理，具体的运行方式和技术特征可能因不同的粉泵类型而有所不同。

图2：当受空气挤压之膜片A达到其位移极限时，空气阀会将空气引导至膜片B之背面，同样形成挤压力而使其推离中心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体外。

膜片A被拉回中心体这个动作使A 室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

通过在中心轴两端固定的两片隔膜的左右水平运动将材料压送出去。

在图1的左侧空气室b中，送入压缩空气使中心轴向左方向移动。

材料室B中的材料被压出，同时材料室A吸入材料。

当中心轴向左移动到行程尽头时，空气交换阀换向，压缩空气被送入右侧空气室a，使中心轴向右方向移动。

材料室A中的材料被压出，同时材料室B吸入材料。

这样的动作往复进行材料就被连续的吸入和吐出。

①空气室A被送入压缩空气，中心轴连同左右的隔膜片一起向左方向移动。

(图1)
②中心轴向左移动到行程尽头时，被接近开关C感知，使泵的电气控制原件动作控制电磁阀换向。

(图1)
③电磁阀换向以后．压缩空气被送入空气室B，中心轴和膜片又同时向右方向移动。

(图2)
④中心轴向右移动到行程尽头时，被接近开关D感知，使泵的电气控制原件动作控制电磁阀换向回到图1的状态。

以上动作往复进行，使隔膜泵连续动作下去。

(注)除了使用专用泵的电气控制原件外，也可使用P．L．C进行控制。

气动隔膜泵原理
气动隔膜泵是一种全新的节流设备，它使用空气压力驱动离心膜片泵，可以反复抽取液体，不受液体性质的影响，实现流量的长期稳定。

气动隔膜泵利用空气推动一个膜片，而膜片又推动出去的液体，因此它的充注室中的液体不会回流，从而达到节流的目的。

气动隔膜泵包括容积泵和排量泵，它们的作用原理是类似的。

它们都是一种闭式循环系统，在一定压力范围内，膜片及充注室会发生变化，而膜片穿透液体，也就是抽取液体，液体进入膜片，然后空气就会推动膜片来抽取液体。

气动隔膜泵的优点在于可以测量和调节液体的流量，而无需改变外部环境，同时它能延长液体的处理时间，提高液体的质量，还可以改变物料的结构，实现较高的节流率。

此外，它还具有极高的耐腐蚀性，同时具有良好的隔离性，可防止腐蚀，加强密封，从而大大提高液体的使用效率。

气动隔膜泵也有一些缺点，比如间隙和密封部件常常会遭到磨损和污染，这会影响泵的性能。

而且，如果液体中有大量悬浮颗粒，它也不适合使用，另外，泵的处理能力有限，在一定范围内可以调整流量，但超过一定限度就不能再调整了。

总之，气动隔膜泵是目前最受欢迎的一种节流设备，它可以实现流量的长期稳定，同时拥有其他优点，如高效率、环保等。

但是，由于它的缺点，在使用时需要进行严格的维护及保养，以确保设备能够正常使用。

气动隔膜泵的原理
嘿，朋友们！今天咱来聊聊气动隔膜泵的原理，这可真是个有趣的玩意儿呢！
你看啊，气动隔膜泵就像是一个大力士，能把各种液体轻轻松松地搬运来搬运去。

它的工作原理呢，其实也不复杂。

简单来说，就是通过压缩空气来推动隔膜，就好像我们打气筒给气球打气一样。

想象一下，那隔膜就像是一个超级有弹性的皮筋，被压缩空气这么一推一拉的，就开始工作啦！这边把液体吸进来，那边又给挤出去，周而复始，可勤奋啦！这可比我们自己用手去舀水啥的高效多了吧！
它的厉害之处可不止于此哦！气动隔膜泵可以处理各种各样的液体，不管是清水，还是有点粘性的，或者是带点颗粒的，它都能照单全收，毫无怨言。

这就像是一个全能选手，啥场面都能应对自如。

而且哦，它还特别皮实耐用呢！不需要特别精心的呵护，就能稳稳地工作。

不像有些娇气的机器，稍微有点不对就闹脾气罢工。

气动隔膜泵可不会这样，它就默默地在那里干活，多靠谱啊！
再说了，它的安装和维护也不难呀。

就跟我们组装个小玩具似的，稍微动点脑筋就能搞定。

要是哪里出了点小毛病，自己动手修修也不是啥难事。

你说，这么好用的气动隔膜泵，是不是很神奇呢？它在好多行业都大显身手呢，比如化工、石油、制药等等。

就好像一个幕后英雄，虽然我们平时不太注意到它，但它却在默默地为我们的生活和工作提供着便利。

总之呢，气动隔膜泵真的是个了不起的家伙！它用自己独特的方式，为我们解决着各种液体输送的问题。

让我们为这个厉害的“大力士”点个赞吧！
