气动隔膜泵型号及尺寸表

气动隔膜泵型号定义及结构图上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、第四代QBY型气动隔膜泵产品特点：隔膜泵有很多种，例如：电动隔膜泵、气动隔膜泵、气动双隔膜泵等等。

本单位生产的第四代QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

二、第四代QBY型气动隔膜泵产品优点：QBY1气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质日寸，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：4、该泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、可输送较粘的液体(粘度在1万厘泊以下)：10、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。

气动隔膜泵型号意义及技术参数一、气动隔膜泵产品概述:气动隔膜泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、可输送较粘的液体(粘度在1万厘泊以下)：1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。

二、气动隔膜泵产品优点:气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：4、该泵无旋转部件，没有轴封，隔膜泵|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

隔膜泵有哪几个型号?关于这一问题呢，隔膜泵厂家可以告诉大家的是，隔膜泵的型号其实很多，毕竟隔膜泵应用的也是非常的广泛。

既然隔膜泵的型号有那么多，那么小编就拿出其中几种经常使用的型号来给大家讲解一下吧。

目前市面上比较普遍的型号有三种，它们分别是QBY气动隔膜泵、QBK气动隔膜泵、DBY电动隔膜泵。

小编在这里给大家简单的介绍一下它们吧。

一、QBY系列气动隔膜泵：QBY型气动隔膜泵是目前G内新颖的一种泵，对于各种腐蚀性液体，带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。

泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯(F46)。

QBY系列气动隔膜泵，采用压缩空气，蒸汽，工业废气为动力源，吸程7m，扬程0-50m,流量0.8-40 m3/h无G可调。

二、QBK型气动隔膜泵：QBK气动隔膜泵是第三代气动隔膜泵，具有使用寿命长，不会停顿等优点。

采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，产品质量深受好评。

这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调(0-70米)气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。

三、DBY电动隔膜泵：DBY电动隔膜泵介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机。

四、QBY气动隔膜泵型号参数表：五、QBK气动隔膜泵型号参数表：六、DBY电动隔膜泵型号参数表：好了，以上内容就是关于隔膜泵几种型号的内容，希望能够对大家有所帮助。

若是还想知道更多相关泵类知识，可持续关注本站，沈泉将会为大家时时更新相关内容。

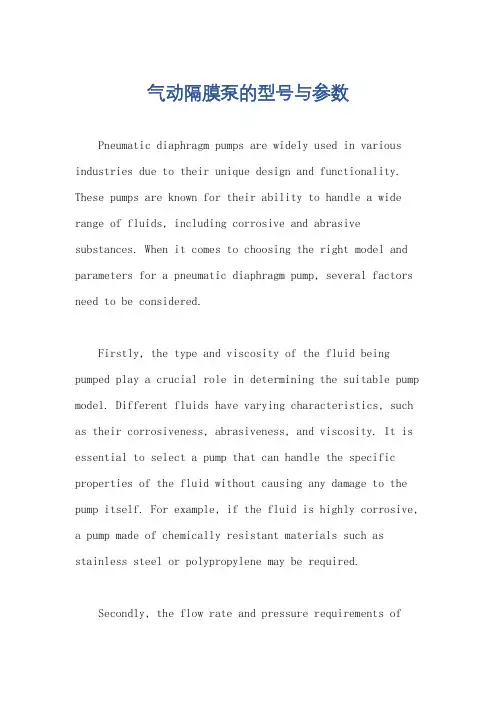

气动隔膜泵的型号与参数Pneumatic diaphragm pumps are widely used in various industries due to their unique design and functionality. These pumps are known for their ability to handle a wide range of fluids, including corrosive and abrasive substances. When it comes to choosing the right model and parameters for a pneumatic diaphragm pump, several factors need to be considered.Firstly, the type and viscosity of the fluid being pumped play a crucial role in determining the suitable pump model. Different fluids have varying characteristics, such as their corrosiveness, abrasiveness, and viscosity. It is essential to select a pump that can handle the specific properties of the fluid without causing any damage to the pump itself. For example, if the fluid is highly corrosive, a pump made of chemically resistant materials such as stainless steel or polypropylene may be required.Secondly, the flow rate and pressure requirements ofthe application should be taken into account. Pneumatic diaphragm pumps are available in various sizes and configurations, each with its own capacity and pressure rating. It is crucial to choose a pump that can meet the desired flow rate and pressure for the specific application. Factors such as the distance the fluid needs to be pumped, the height it needs to be lifted, and any additional pressure losses in the system should be considered when selecting the appropriate pump model.Another important consideration is the operating environment in which the pump will be used. Factors such as temperature, humidity, and the presence of any hazardous or explosive substances can affect the choice of pump modeland materials. For example, in environments with high temperatures, pumps with heat-resistant materials and suitable cooling mechanisms may be required to ensure optimal performance and longevity.The reliability and maintenance requirements of the pump should also be taken into account. Pneumatic diaphragm pumps are known for their robustness and ability to handledemanding applications. However, regular maintenance and occasional repairs may still be necessary. It is important to choose a pump that is easy to maintain and has readily available spare parts. Additionally, considering factors such as the ease of disassembly and reassembly, the availability of service technicians, and the overall reputation of the pump manufacturer can help ensure a reliable and efficient pumping system.Cost is another factor that cannot be ignored when selecting a pneumatic diaphragm pump. The initial purchase cost, as well as the long-term operating and maintenance costs, should be evaluated. While it may be tempting to choose a lower-priced pump, it is important to consider the overall value and performance that the pump offers. A higher-quality pump may have a higher initial cost but can provide better reliability, efficiency, and longevity, resulting in cost savings in the long run.In conclusion, selecting the right model and parameters for a pneumatic diaphragm pump requires careful consideration of various factors. The type and viscosity ofthe fluid, flow rate and pressure requirements, operating environment, reliability and maintenance needs, and cost should all be taken into account. By thoroughly evaluating these aspects, one can choose a pump that best meets the specific application requirements, ensuring optimal performance and efficiency.。

常见气动隔膜泵的特点与技术参数一、常见气动隔膜泵的特点：1、耐磨，耐腐蚀，清洗方便无死角，使用寿命长的设计。

2、可以空运转，可变流量控制。

3、极少的零配件，减少维修成本和停机时间。

4、自吸（干吸）可达高达5米，坚固，强韧。

5、自润滑，不易污染的气阀组件。

6、无电路设计，使用于防暴场合。

二、常见气动隔膜泵的技术参数：1、气动隔膜泵（RW-50）材质：多种品牌：如迪型号RW50适用范围：石油、化工、水处理、环保、涂料等产品别名2：英寸金属隔膜泵流量34080（m3／h）空气消耗量：4.9m3／min最大供气压力：8.4MPa允许颗粒值：6.3（mm）吸程：5.48（m）出口压力：8.4（Mpa）扬程5.48（m）流体压力可达120psi专利的空气阀，可在线维修，并无需打开内腔环氧涂层可抵御恶劣的工作环境。

2、气动隔膜泵（100E-CTFE）主休结构材质：Boxer100E-CTFE吸入排出口G11/2'压缩空气入口G1/2'最大干吸高度6m最大扬程70m高大流量40|/min最大空气供给压力7bar允许通过最大颗粒直径6mm净重pp21Kg最高温度60℃ECTFE32Kg最高温度90℃主体结构材质不同，会略有差异3、气动隔膜泵（VA40PPPPTFTF）常用型号：VA08～80-PP-PP-TF-TF，VA08～80AL-GE-GE-GE，VA08～80AL-SP-SP-SP，VA08～80-AC-AC-TF-TF特点：1)、无油式气压室，免润滑2)、气压室采陶瓷气阀，耐磨性高3)、低压、慢速运转，绝不卡机4)、中心轴为不锈钢材质，耐腐蚀，膜片寿命长5)、气压室皆有阳极处理及环氧树脂被覆，耐腐蚀性佳，适合高污染场合使用6)、铝合金材质皆有阳极处理7)、零件少、组装容易8)、自吸能力强流量范围：18.9L／min～62.5m3／h材质：聚丙烯（PP）、聚偏氟乙烯、铝合金、SS316L、铸铁、乙缩醛（AC）、尺寸：1／4'、3／8'、1／2'、3／4'、1'、1-1／2'、2'、3'。

气动隔膜泵型号参数及使用
概述
气动隔膜泵的原理其实很简单，就是利用压缩空气或其它介质将实际机械泵的腔体上下密封，从而在气缸上下来回活塞的作用下，上下的腔体被连续的完全通气和封闭，利用工作介质的重力推动，从而实现一次双向流动，从而达到连续、无死角、不变形的泵出液的目的。

气动隔膜泵通常由泵头和驱动部分组成，承受的压力一般为80-10bar，外壳采用不锈钢或其它不锈钢，主要用于高温、高压、有毒有害液体、易燃液体的输送，它的特殊特性可以让液体长期不发生混合、污染、腐蚀等，并且可以大量工作，减少维护和操作成本，使多种介质输送更加安全、稳定、高效。

特性
1、高效率：气动隔膜泵采用先进的流阀，可以有效地提高能量利用率，提高转速，提高系统的效率，有利于节能减排。

2、可维护性：气动隔膜泵可方便的维护，一般只要更换隔膜密封件就可以了，节省了维护成本。

3、体积小：气动隔膜泵采用先进的壳体设计，小巧精致，可以有效的减少外形尺寸，便于安装和运输。

4、耐腐蚀：气动隔膜泵采用ss316不锈钢材质制作，耐腐蚀性能非常优良，使用寿命可达20年以上。

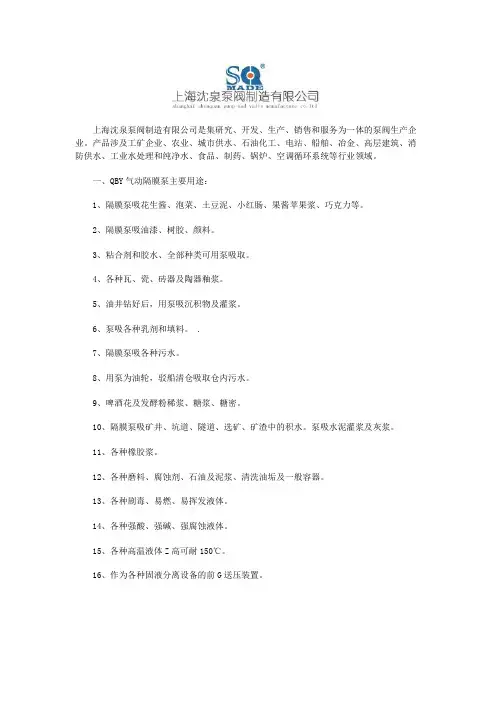

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、QBY气动隔膜泵主要用途：1、隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、隔膜泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。

.7、隔膜泵吸各种污水。

8、用泵为油轮，驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、隔膜泵吸矿井、坑道、隧道、选矿、矿渣中的积水。

泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体Z高可耐150℃。

16、作为各种固液分离设备的前G送压装置。

二、QBY气动隔膜泵产品简介：上海品牌厂家沈泉泵阀生产制造的生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

三、QBY气动隔膜泵型号意义四、QBY气动隔膜泵技术参数：流量：0-30m3/h扬程：0-50m口径：10-100mm温度：-15-+120℃压力：0.1-0.7MPa自吸高度：5-7m。

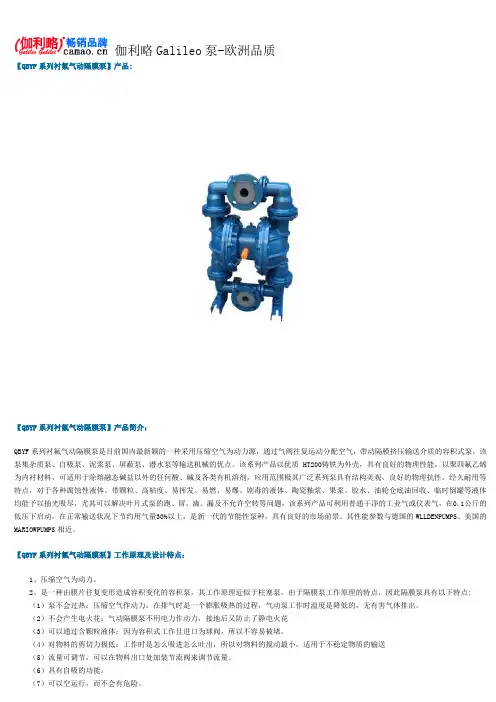

【QBYF系列衬氟气动隔膜泵】产品:【QBYF系列衬氟气动隔膜泵】产品简介：QBYF系列衬氟气动隔膜泵是目前国内最新颖的一种采用压缩空气为动力源，通过气阀往复运动分配空气，带动隔膜挤压输送介质的容积式泵，该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。

该系列产品以优质HT200铸铁为外壳，具有良好的物理性能，以聚四氟乙烯为内衬材料，可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂，应用范围极其广泛系列泵具有结构美观，良好的物理抗性，经久耐用等特点，对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽，尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题，该系列产品可利用普通干净的工业气或仪表气，在0.1公斤的低压下启动，在正常输送状况下节约用气量30%以上，是新一代的节能性泵种，具有良好的市场前景。

其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。

【QBYF系列衬氟气动隔膜泵】工作原理及设计特点：1、压缩空气为动力。

2、是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特点，因此隔膜泵具有以下特点:（1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。

（2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。

（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动最小，适用于不稳定物质的输送（5）流量可调节，可以在物料出口处加装节流阀来调节流量。

（6）具有自吸的功能。

（7）可以空运行，而不会有危险。

（8）可以潜水工作。

（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。

（10）没有复杂的控制系统，没有电缆、保险丝等。

几种常用隔膜泵的参数及型号隔膜泵是一种新型的压力泵，其结构简单、使用方便，适用于输送各种腐蚀性、致密性、粘度高的液体，是目前市场上应用最广泛的一种泵。

隔膜泵的型号和参数可以根据其用途来确定，以下是几种常用的隔膜泵型号及参数：1.QBK系列气动隔膜泵QBK系列气动隔膜泵是一种常用的隔膜泵型号，其参数如下：-流量范围：0-50m³/h-扬程范围：0-50m- 最高压力：8bar- 最大颗粒直径：10mm-温度范围：-15℃~120℃2.QBY系列气动隔膜泵QBY系列气动隔膜泵也是一种常用的隔膜泵型号，其参数如下：-流量范围：0-30m³/h-扬程范围：0-50m- 最高压力：8bar- 最大颗粒直径：6mm-温度范围：-15℃~120℃3.AODD系列气动隔膜泵AODD系列气动隔膜泵是一种高压高流量的隔膜泵型号，其参数如下：-流量范围：0-100m³/h-扬程范围：0-100m- 最高压力：16bar- 最大颗粒直径：15mm-温度范围：-15℃~150℃4.TEFEN系列电动隔膜泵TEFEN系列电动隔膜泵是一种电动驱动的隔膜泵型号，其参数如下：-流量范围：0-60m³/h-扬程范围：0-80m- 最高压力：15bar- 最大颗粒直径：8mm-温度范围：-10℃~120℃以上是几种常用的隔膜泵型号及参数，用户可以根据需求选择合适的型号进行购买和应用。

隔膜泵具有多种优点，如输送介质不会泄露、运行稳定、维护方便等，因此在化工、医药、食品等领域得到了广泛的应用。

希望以上信息能对您有所帮助。

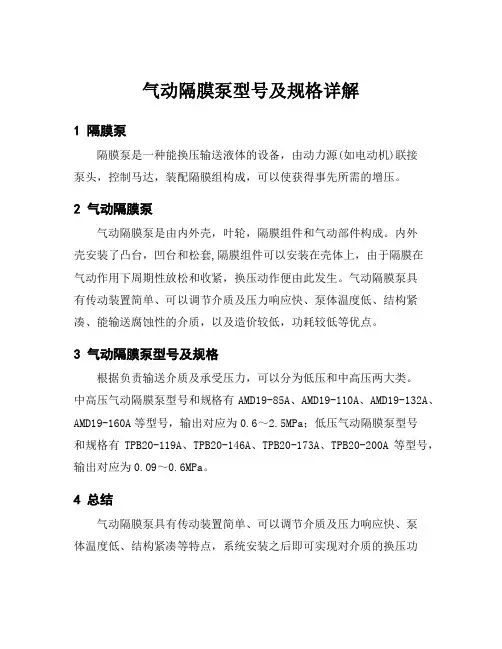

气动隔膜泵型号及规格详解
1 隔膜泵
隔膜泵是一种能换压输送液体的设备，由动力源(如电动机)联接
泵头，控制马达，装配隔膜组构成，可以使获得事先所需的增压。

2 气动隔膜泵
气动隔膜泵是由内外壳，叶轮，隔膜组件和气动部件构成。

内外
壳安装了凸台，凹台和松套,隔膜组件可以安装在壳体上，由于隔膜在
气动作用下周期性放松和收紧，换压动作便由此发生。

气动隔膜泵具
有传动装置简单、可以调节介质及压力响应快、泵体温度低、结构紧凑、能输送腐蚀性的介质，以及造价较低，功耗较低等优点。

3 气动隔膜泵型号及规格
根据负责输送介质及承受压力，可以分为低压和中高压两大类。

中高压气动隔膜泵型号和规格有AMD19-85A、AMD19-110A、AMD19-132A、AMD19-160A等型号，输出对应为0.6～2.5MPa；低压气动隔膜泵型号
和规格有TPB20-119A、TPB20-146A、TPB20-173A、TPB20-200A等型号，输出对应为0.09～0.6MPa。

4 总结
气动隔膜泵具有传动装置简单、可以调节介质及压力响应快、泵
体温度低、结构紧凑等特点，系统安装之后即可实现对介质的换压功
能。

根据实际使用需要，气动隔膜泵分为低压系列和中高压系列，细分型号和规格让消费者在使用时可以选择最合适的产品。

气动隔膜泵型号参数及使用气动隔膜泵是一种利用压缩空气驱动的隔膜泵，采用空气驱动器来驱动隔膜泵工作。

它具有结构简单、无泄漏、耐腐蚀、灵活可靠、适用范围广等优点。

在工业生产中，气动隔膜泵常用于输送各种液体、混合物、半固体和高粘度液体。

1.泵体材质：气动隔膜泵的泵体材质通常分为铸铝、不锈钢、聚丙烯等多种材质。

铸铝材质适用于一般工业液体输送，不锈钢材质适用于腐蚀性液体输送，而聚丙烯材质适用于耐腐蚀性强的酸碱液体输送。

2.流量：气动隔膜泵的流量通常以立方米/小时或加仑/分钟等单位来表示。

流量大小取决于泵的尺寸和设计，一般流量范围在0.5-150立方米/小时或1.5-600加仑/分钟左右。

用户在选择时需要根据实际需求来确定所需流量。

3.扬程：气动隔膜泵的扬程通常以米或英尺来表示，它是泵能输送液体的最高高度。

扬程大小与泵的设计有关，一般扬程范围在50米左右。

4.最高温度：气动隔膜泵的最高温度参数指的是泵能够承受的最高工作温度。

这一参数在选择泵的时候尤为重要，因为不同液体的工作温度不同，如果超过泵的最高温度，则会对泵的正常工作产生影响。

5.最大颗粒直径：气动隔膜泵能输送的液体中可能会含有一些颗粒，最大颗粒直径就是指泵能够输送的最大颗粒直径。

这一参数通常为泵的设计参数，用户在选择时需要根据液体中颗粒的大小来确定。

6.进出口接口尺寸：气动隔膜泵的进出口接口尺寸即为连接管路的接口尺寸。

通常采用英寸或毫米来表示，根据用户实际需要选择合适的接口尺寸。

气动隔膜泵的使用方法相对简单，首先需要将泵的进出口与管路连接好。

然后通过控制气源的气压来驱动泵进行工作。

在使用过程中，需要定期检查泵的密封性能和气源系统的工作情况，保持良好的清洁状态，避免杂质进入泵内。

在使用液体有颗粒或高粘度液体时，需要特别注意对泵进行维护和清洗，以免颗粒或粘稠物堵塞泵体。

总结起来，气动隔膜泵的型号参数涵盖了泵体材质、流量、扬程、最高温度、最大颗粒直径和进出口接口尺寸等。

气动隔膜泵型号及尺寸表上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!铸铁隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

一、铸铁气动隔膜泵特点1、气动隔膜泵不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。

2、铸铁隔膜泵流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；3、铸铁隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：4、铸铁隔膜泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、铸铁隔膜泵不必用电．在易燃、易爆场所使用安全可靠；6、铸铁隔膜泵可以浸没在介质中工作：7、铸铁隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、气动双隔膜泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、铸铁隔膜泵可输送较粘的液体(粘度在1万厘泊以下)：1 0、铸铁隔膜泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。

• Turbo-Flo ™•T1 - 1/2" (12.7 mm) 金属泵 • T2 - 1" (25.4 mm) 金属泵• T4 - 1 1/2" (38.1 mm) 金属泵 • T8 - 2" (50.8 mm) 金属泵 • T15 - 3" (76.2 mm) 金属泵 • T20 - 4" (101.6 mm) 金属泵威尔顿 T1 - 1/2" (12.7 mm) 金属泵 技术参数口径：1/2"最大流量：14.5GPM (53.9LPM) 最大工作压力：125PSI (8.6BAR)接液部结构材质：铝合金、316不锈钢、镍基合金干吸：5' (1.6m)可通过最大颗粒：1/16" (1.6mm)弹性体：聚氨脂、丁晴橡胶、氟化橡胶、SaniFlex ™、特氟龙PTFE 、Wil-Flex ™各种材质的温度范围 聚丙烯0°C(32°F) ~ +79°C(+175°F) 碳充乙缩醛-28.9°C(-20°F) ~ + 65.6°C(+150°F) 聚偏二氟乙烯-12.2°C(-10°F) ~ + 107.2°C(+225°F) 特氟龙®PFA(½" UPII&UPIII)-28.9°C(-20°F) ~ + 148.9°C(+300°F) 特氟龙®PFA(½" & 1½")-28.9°C(-20°F) ~ + 107.2°C(+225°F)尺寸- T1 Array（金属泵）序号公制(mm) 英制(inch)A 28.6 1 1/8B 115.9 4 9/16C 198.5 7 13/16D 203.2 8E 207.2 8 5/32F 222.3 8 3/4G 174.6 6 7/8H 139.7 5 1/2 J 111.9 4 13/32 K 82.6 3 1/4 L 101.6 4M 30.2 1 3/16 N 30.2 1 3/16 P 7.1 9/32* 进出水口可供BSP英制螺纹口径：1"最大流量：35GPM (132.5LPM)最大工作压力：125PSI (8.6BAR)接液部结构材质：铝合金、316不锈钢、镍基合金干吸：17' (5.2m)可通过最大颗粒：1/8" (3.17mm)弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™各种材质的温度范围聚丙烯0°C(32°F) ~ +79°C(+175°F)碳充乙缩醛-28.9°C(-20°F) ~ + 65.6°C(+150°F)聚偏二氟乙烯-12.2°C(-10°F) ~ + 107.2°C(+225°F)特氟龙®PFA(½" UPII&UPIII)-28.9°C(-20°F) ~ + 148.9°C(+300°F)特氟龙®PFA(½" & 1½")-28.9°C(-20°F) ~ + 107.2°C(+225°F)尺寸- T2 Array（金属泵）序号公制(mm) 英制(inch)A 267.5 10 17/32B 36.5 1 7/16C 138.0 5 7/16D 254.0 10E 279.4 11F 28.6 1 1/8G 47.6 1 7/8H 95.3 3 3/4 J 77.0 3 1/32 K 184.2 7 1/4 L 209.6 8 1/4 M 171.5 6 3/4 N 106.4 4 3/16 P 127.0 5R 7.9 5/16S 51.6 2 1/32 T 31.8 1 1/4* 进出水口可供BSP英制螺纹威尔顿T4 - 1 1/2" (38.1 mm) 金属泵技术参数口径：1 1/2"最大流量：81GPM (306.6LPM)最大工作压力：125PSI (8.6BAR)接液部结构材质：铝合金、316不锈钢、铸铁、镍基合金干吸：18' (5.5m)可通过最大颗粒：3/16" (4.76mm)弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™各种材质的温度范围聚丙烯0°C(32°F) ~ +79°C(+175°F)碳充乙缩醛-28.9°C(-20°F) ~ + 65.6°C(+150°F)聚偏二氟乙烯-12.2°C(-10°F) ~ + 107.2°C(+225°F)特氟龙®PFA(½" UPII&UPIII)-28.9°C(-20°F) ~ + 148.9°C(+300°F)特氟龙®PFA(½" & 1½")-28.9°C(-20°F) ~ + 107.2°C(+225°F)尺寸- T4 Array（金属泵）序号公制(mm) 英制(inch)A 369.1 14 17/32B 62.7 2 15/32C 224.6 8 27/32D 428.6 16 7/8E 287.4 11 5/16F 261.9 10 5/16G 223.8 8 3/16H 152.4 6J 177.8 7K 50.8 2L 11.7 3 1/32 M 335.7 13 7/32 N 222.3 8 3/4 P 150.8 5 15/16 R 194.5 7 21/32 S 48.4 1 29/32 T 12.7 1/2* 进出水口可供BSP英制螺纹口径：2"最大流量：163GPM (617.0LPM)最大工作压力：125PSI (8.6BAR)接液部结构材质：铝合金、316不锈钢、铸铁、镍基合金干吸：21' (6.4m)可通过最大颗粒：1/4" (6.35mm)弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™各种材质的温度范围聚丙烯0°C(32°F) ~ +79°C(+175°F)碳充乙缩醛-28.9°C(-20°F) ~ + 65.6°C(+150°F)聚偏二氟乙烯-12.2°C(-10°F) ~ + 107.2°C(+225°F)特氟龙®PFA(½" UPII&UPIII)-28.9°C(-20°F) ~ + 148.9°C(+300°F)特氟龙®PFA(½" & 1½")-28.9°C(-20°F) ~ + 107.2°C(+225°F)尺寸- T8 Array（金属泵）序号公制(mm) 英制(inch)A 404.0 15 29/32B 47.6 1 7/8C 628.7 24 3/4D 669.2 26 11/32E 372.3 14 21/32F 57.2 2 1/4G 61.7 2 7/16H 270.7 10 21/32 J 342.9 13 1/2 K 229.4 9 1/32 L 254.0 10M 255.6 10 1/16 N 313.5 12 11/32 P 14.3 9/16R 63.5 2 1/2 S 51.6 2 1/32 T 281.8 11 3/32 U 101.6 4V 280.2 11 1/32 W 386.6 15 7/32 X Ø14.3 Ø9/16* 进出水口可供BSP英制螺纹口径：3"最大流量：232GPM (878.1LPM)最大工作压力：125PSI (8.6BAR)接液部结构材质：铝合金、316不锈钢、铸铁、镍基合金干吸：19' (5.8m)可通过最大颗粒：3/8" (9.5mm)弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™各种材质的温度范围聚丙烯0°C(32°F) ~ +79°C(+175°F)碳充乙缩醛-28.9°C(-20°F) ~ + 65.6°C(+150°F)聚偏二氟乙烯-12.2°C(-10°F) ~ + 107.2°C(+225°F)特氟龙®PFA(½" UPII&UPIII)-28.9°C(-20°F) ~ + 148.9°C(+300°F)特氟龙®PFA(½" & 1½")-28.9°C(-20°F) ~ + 107.2°C(+225°F)尺寸- T15 Array（金属泵）序号公制(mm) 英制(inch)A 505.2 19 29/32B 59.5 2 11/32C 760.6 29 31/32D 821.7 32 3/8E 419.1 16 1/2F 71.4 2 13/16G 82.6 3 1/4H 312.5 12 5/16 J 425.5 16 3/4 K 360.4 14 3/16 L 304.8 12M 257.8 10 5/32 N 281.8 11 3/32 P 15.9 5/8R 69.9 2 3/4 S 65.8 2 19/32 T 305.4 12 1/32 U 42.9 1 11/16 V 305.4 12 1/32 W 475.9 18 3/4 X Ø15.9 Ø5/8* 进出水口可供BSP英制螺纹威尔顿T20 - 4" (101.6 mm) 金属泵技术参数口径：4"最大流量：275GPM (1040.0LPM)最大工作压力：125PSI (8.6BAR)接液部结构材质：铸铁干吸：12' (3.7m)可通过最大颗粒：1 3/8" (35mm)弹性体：聚氨脂、三元橡胶、氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™各种材质的温度范围聚丙烯0°C(32°F) ~ +79°C(+175°F)碳充乙缩醛-28.9°C(-20°F) ~ + 65.6°C(+150°F)聚偏二氟乙烯-12.2°C(-10°F) ~ + 107.2°C(+225°F)特氟龙®PFA(½" UPII&UPIII)-28.9°C(-20°F) ~ + 148.9°C(+300°F)特氟龙®PFA(½" & 1½")-28.9°C(-20°F) ~ + 107.2°C(+225°F)威尔顿T20 - 4" (101.6 mm) 金属泵结构图尺寸- T20 Array（金属泵）序号公制(mm) 英制(inch)A 943 37.13B 825 32.50C 552 21.75D 438 17.25E 330 13F 118 4.63G 156 6.13H 158 6.25J 210 8.25K 229 9L 102 4M 190 7.5N 19 0.75P 454 17.88 R 375 14.75 S 330 13T 279 11U 14 0.56。

耐高温气动隔膜泵参数
耐高温气动隔膜泵是一种新型的流体输送设备，具有体积小、重量轻、使用方便、维护简单等特点，广泛应用于化工、制药、涂料、食品、水处理等行业。

下面，我们来详细介绍一下耐高温气动隔膜泵的参数。

1. 流量：耐高温气动隔膜泵的流量范围是0.5m³/h至30m³/h，用户可根据实际需要进行选择。

2. 扬程：耐高温气动隔膜泵的扬程范围是0-100m，不同流量下的扬程也不同。

3. 进出口口径：耐高温气动隔膜泵的进口口径一般为DN15-DN100，出口口径一般为DN15-DN100，用户可根据实际需求选择不同的口径。

4. 最大压力：耐高温气动隔膜泵最大压力为0.6Mpa，用户可根据实际需求进行调节。

5. 最大粒径：耐高温气动隔膜泵最大粒径为10mm。

6. 温度范围：耐高温气动隔膜泵使用的工作温度范围为-15℃至150℃，可适用于高温介质的输送。

7. 材质：耐高温气动隔膜泵的主要材质有铝合金、不锈钢、塑料等，可根据实际介质的不同选择不同的材质。

8. 动力来源：耐高温气动隔膜泵的动力来源为气源，根据不同的工作场所和气源的不同，可选择不同种类的气源，如压缩空气、氮气等。

以上便是耐高温气动隔膜泵的参数详解，用户在选购隔膜泵时，可根据实际需求选择适合自己的产品。

气动隔膜泵技术参数及技术应用
不能有错误。

一、气动隔膜泵技术参数
1、流量范围：0.5~2200L/min
2、压力范围：0.03-2.4Mpa
3、温度范围：-20℃~150℃
4、适用酸碱度：0~14PH
5、配件材质：外壳材料：哈氏不锈钢；内壳材料：球墨铸铁；隔膜材料：聚四氟乙烯；轴承材料：铝合金；转子旋转材料：FEP等
6、外形尺寸：DN25~DN100mm
7、噪音值：70-85db
8、效率：max. 80%
二、气动隔膜泵技术应用
1、化工行业：可应用于染料、洗涤剂、添加剂、避光剂、消泡剂、维生素和细胞表面活性剂，用于化学投料系统中的装卸、稀释、过滤、混合、加热、冷却、浓缩等。

2、石油行业：气动隔膜泵可应用于原油抽采、油气处理等。

3、制药行业：气动隔膜泵广泛应用于医药药品及其配料工艺。

4、食品行业：可广泛应用于食品投料、稀释、混合、搅拌、过滤、调节浓度等一系列程序操作中。

5、电镀行业：气动隔膜泵可广泛应用于电镀液的抽取、调节和搅拌。

不锈钢气动隔膜泵型号及参数一、型号：1.QBY型：QBY型不锈钢气动隔膜泵是一种常用的型号，适用于输送各种腐蚀性液体、高粘度液体、易燃易爆液体等。

该型号的气动隔膜泵具有结构紧凑、体积小、重量轻、运输和安装方便等优点。

2.QBK型：QBK型不锈钢气动隔膜泵是一种高压、大流量的型号，适用于输送大颗粒、高粘度、高温甚至易结晶的介质。

该型号的气动隔膜泵具有自吸能力强、耐腐蚀、耐高温、结构紧凑等特点。

3.QBY3型：QBY3型不锈钢气动隔膜泵是一种液压控制的型号，适用于需要使用液压进行控制的场合，如输送高粘度液体、易结晶液体、强腐蚀液体等。

该型号的气动隔膜泵具有操作方便、可靠性高、泵的结构简单等优点。

二、参数：1.流量范围：不锈钢气动隔膜泵的流量范围通常为0.5-35m³/h，可以根据用户的需求进行调整。

2.扬程范围：不锈钢气动隔膜泵的扬程范围为0-70m，可以根据用户的需求进行调整。

3.进出口直径：不锈钢气动隔膜泵的进出口直径通常为1/4"-4"，可以根据用户的需求进行调整。

4.使用温度：不锈钢气动隔膜泵的使用温度范围通常为-15℃至120℃，可以根据用户的需求进行调整。

5.泵体材质：不锈钢气动隔膜泵的泵体材质通常为不锈钢（304、316、316L），可以根据介质的特点和要求进行选择。

6. 最大颗粒直径：不锈钢气动隔膜泵的最大颗粒直径通常为1-10mm，可以根据用户的需求进行调整。

7.动力源：不锈钢气动隔膜泵的动力源为压缩空气，通常工作压力范围为0.2-0.7MPa，可以根据需要调整。

综上所述，不锈钢气动隔膜泵有多个型号可供选择，每个型号都具有不同的使用范围和参数。

用户可以根据自己的具体需求选择适合的型号和参数。

气动隔膜泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QBY-B型气动隔膜泵产品概述：本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近，QBY气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等瑜送机械的许多优点。

1、不需灌引水，吸程高达7M，扬程达50M，出口压力≥6kgf/cm2。

2、流动宽蔽，通过性能好，允许通过最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。

3、扬程、流量可通过气阀开度实现无级调节。

(气压调节在1-7kg/cm2之间)。

4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。

5、不必用电，在易燃、易爆场所使用安全可靠。

隔膜泵规格
隔膜泵规格隔膜泵按其所配执行机构使用的动力，可以分为气动、电动、液动三种，即以压缩空气为动力源的气动隔膜泵，以电为动力源的电动隔膜泵，以液体介质（如油等）压力为动力的电液动隔膜泵。

类别：电子级气动隔膜泵 – 3英寸塑料电子级气动隔膜泵-A80VERDERAIR ALMATEC 系列又增添了最大尺寸的泵型A80，此泵是大容量设计，由3个部分组成：两个隔膜腔和一个中心体,操作简易，维护方便。

进出口尺寸都是DN80，最大流量48立方/时，允许最大颗粒直径15mm。

隔膜泵 气动隔膜泵蠕动泵软管泵磁力泵VERDERAIR ALMATEC的应用范围很广，从化工行业到食品行业。

ALMATEC小型号的泵经常应用于循环和采样，而大型号的泵主要应用化工行业和OEM市场。

气阀是气动隔膜泵的重要组成部分，拥有专利权的A80气阀，绝对无金属，高可靠性和低噪音这一独特设计，为膜片提供持续的平衡负载，无压差，这样也就延长了膜片的寿命。

相关参数气动隔膜泵参数。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉隔膜泵厂家为大家带来的是关于单向气动隔膜泵的原理及型号等内容，希望大家能够喜欢。

下面就请大家跟着小编一起来看看吧。

气动单向隔膜泵的工作原理：图1：空气经由气阀压缩进入空气室B之背面，由膜片挤压液室。

此种以空气驱动的方式可免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。

在压缩空气将空气室B推离中心体时，另一端之空气室A同时被连结之中心轴拉向中心体，此时，空气室A背面之空气由出口排放到泵体外。

如此使B室形成真空状态，因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。

图2：当受空气挤压之空气室B达到其位移G限时，空气阀会将空气引导至空气室A 之背面，同样形成挤压力而使其推离中心体，同时将连结的空气室B拉回中心体，此时空气室A之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体外。

空气室B被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

当膜片之运动完成时，空气阀再次引导空气至空气室B之背面，同时空气室A做空气排放动作。

在泵回复到原启动状态时，泵内的两个膜片各自完成了一个空气排放或流体排放的过程。

这构成了一个循环泵送过程。

依使用状况，泵通过数次完全的循环泵送动作而使泵达到自吸状态。

气动单向隔膜泵型号参数表：好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。
